162 201 57-4 2016-09 13 Dostarczanie ekologicznych rozwiązań

1 Dostarczanie ekologicznych rozwiązań dla energii na całym świecie Instrukcja Instalacji i Konserwacji

jest to akcesorium pracujące razem z CTC EcoHeat 400, CTC EcoZenith i250/i550 Pro, CTC EcoLogic Pro/Family, CTC Eco część i425-i435 Pro oraz CTC GSi 12.

2 jest to akcesorium pracujące razem z CTC EcoHeat 400, CTC EcoZenith i250/i550 Pro, CTC EcoLogic Pro/Family, CTC Eco część i425-i435 Pro oraz CTC GSi 12. zawiera moduł, który wysyła informacje z pompy ciepła do serwera CTC. Poprzez dostęp do serwera możliwe jest ustawienie pompy ciepła i uzyskiwanie informacji z aplikacji CTC Connect. CTC Product Router Instrukcje bezpieczeństwa Internet CTC Connect App IInstalacja z EcoZenith i550 Pro musi być wykonywana przez kompetentną osobę, zgodnie z obowiązującymi przepisami. Instalacja z EcoZenith i250, EcoLogic Pro/Family, EcoHeat 400, CTC Eco część i425-i435 Pro oraz GSi 12 może być wykonywana przez każdego, ponieważ wszystkie połączenia są niskonapięciowe. Urządzenie to nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o zmniejszonych zdolnościach fizycznych, sensorycznych czy umysłowych, lub bez doświadczenia i wiedzy, o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, lub bez doświadczenia i wiedzy, o ile nie są nadzorowane lub otrzymali odpowiednie instrukcje na temat stosowania urządzenia od osoby odpowiedzialnej za ich bezpieczeństwo.!wyłączyć zasilanie pompy ciepła głównym wyłącznikiem przed instalowaniem CTC Internet.!To akcesorium działa tylko z produktami CTC o wersji oprogramowania: CTC EcoZenith i550 Pro CTC EcoLogic Pro/Family CTC EcoPart i425-i435 Pro CTC GSi CTC EcoHeat 400 CTC EcoZenith i250 i późniejszymi. Dzieci powinny być nadzorowane, aby zapewnić, że nie bawią się urządzeniem. Interfejs fizyczny Prędkość w bodach: regulowana 9600 Parytet: plane Bit stopu: 1 Wpisać numer seryjny produktu xxxx-xxxx Numer seryjny można znaleźć na etykiecie na module : (8310-xxxx-xxxx)!Wprowadzić numer seryjny produktu przed zamontowaniem przedniego panelu Jest on potrzebny do rejestracji w CTC Connect app. 2

Pozycjonowanie modułu może być zamontowany na wewnętrznej stronie przedniego panelu zgodnie z instrukcjami pozycjonowania poniżej.

0 m kabla sieciowego cat5e-rj45 Zaznaczenie w instrukcji pozycjonowania CTC EcoZenith i250 L Dla CTC EcoZenith i250 L moduł może być zamontowany po lewej stronie wewnątrz na przednim panelu, patrz

Kabel sieciowy jest wprowadzany od góry, w miejsce wewnątrz prawej płyty, patrz linia zaznaczenia na zdjęciu.

3 Pozycjonowanie modułu może być zamontowany na wewnętrznej stronie przedniego panelu zgodnie z instrukcjami pozycjonowania poniżej. Można do tego celu użyć dwustronnej taśmy samoprzylepnej znajdującej się na odwrocie modułu. Dostawa obejmuje Zdjęcie komponentu Moduł 3.0 m kabla sieciowego cat5e-rj45 Zaznaczenie w instrukcji pozycjonowania CTC EcoZenith i250 L Dla CTC EcoZenith i250 L moduł może być zamontowany po lewej stronie wewnątrz na przednim panelu, patrz zdjęcie. Upewnić się, że kabel sięga do wyświetlacza. Lewa strona modułu powinna być umieszczona w jednej linii z zagięciem płyty. Kabel sieciowy jest wprowadzany od góry, w miejsce wewnątrz prawej płyty, patrz linia zaznaczenia na zdjęciu. CTC EcoHeat 400 CTC EcoZenith i250 H Dla EcoHeat 400 (EcoHeat 406, 408, 410 oraz 412) i EcoZenith i250 H, moduł jest montowany wewnątrz przedniego panelu, patrz zdjęcie. Dolna strona spoczywa na krawędzi wsporczej a lewa strona jest w jednej linii z zagięciem płyty. Kabel sieciowy jest wprowadzany od góry, w miejsce wewnątrz prawej płyty, patrz linia zaznaczenia na zdjęciu. CTC EcoLogic Pro/ Family Dla CTC EcoLogic Pro/Family moduł jest montowany na ścianie lub na uchwycie blisko wyświetlacza. Może być mocowany śrubami lub taśmą samoprzylepną na odwrocie modułu. Kabel sieciowy powinien być umieszczony w odpowiedni sposób. 3

4 Pozycjonowanie modułu CTC GSi 12 CTC EcoZenith i350 Dla CTC GSi 12 możliwe jest montowanie modułu w taki sposób, aby pasował do miejsca wycięcia w izolacji. Moduł jest mocowany wewnątrz przedniego panelu tak jak na zdjęciu. Ważne jest umieszczenie modułu tuż nad krawędzią wsporczą i w jednej linii z zagięciem płyty. Kabel sieciowy jest wprowadzany od góry i w miejsce w lewej płycie, patrz zaznaczenie na zdjęciu. CTC EcoZenith i550 Pro Dla EcoZenith i550 Pro możliwe jest zamocowanie modułu po prawej stronie przedniego panelu, patrz zaznaczenie na zdjęciu. Moduł jest umieszczany tuż przy zagięciu z boku. Kabel sieciowy jest poprowadzony w taki sam sposób jak kabel niskonapięciowy, z tyłu po lewej stronie produktu w miejsce między boczną a górną izolacją. Plastykowy dach wymaga ostrożnego zdejmowania aby wprowadzić kabel sieciowy, patrz zaznaczenie na zdjęciu.!instalacja z EZ i550 Pro musi być wykonywana przez kompetentną osobę. CTC EcoPart i425 -i435 Pro Dla EcoPart i425-i435 Pro moduł może być zamocowany wewnątrz przedniego panelu, po lewej stronie karty kart graficznej, patrz zdjęcie. Kabel sieciowy może być poprowadzony przez otwory dla podłączeń na górnych lub bocznych płytach, w zależności od tego jak jest wygodniej. 4

Podłączyć kabel sieciowy do wyjścia Ethernetu (2) i podłączyć drugi koniec do połączenia

Zazwyczaj stosowane opcje podłączenia Podłączenie do Internetu zależy całkowicie od rodzaju

Istnieje podłączenie internetowe, np., ADSL oraz ruter do podłączenia kilku komputerów.

(opcja 1 jest zalecana) alt.2.* Istnieje podłączenie internetowe, np.

Ustawienia, aby podłączyć ruter bezprzewodowy oraz mostek bezprzewodowy są zazwyczaj wykonywane za

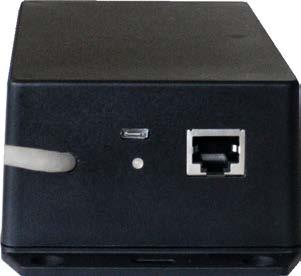

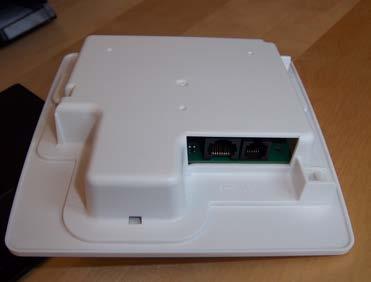

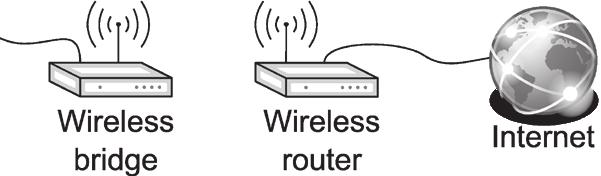

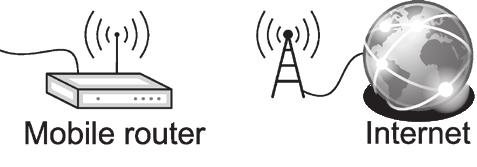

5 Instalacja Podłączyć kabel łączący (1) do kary graficznej (3) w waszym produkcie CTC. 2. Podłączyć kabel sieciowy do wyjścia Ethernetu (2) i podłączyć drugi koniec do połączenia internetowego. Zazwyczaj stosowane opcje podłączenia Podłączenie do Internetu zależy całkowicie od rodzaju dostępnego Internetu i może różnić się między instalacjami. Poniżej podajemy kilka przykładów: alt.1. Istnieje podłączenie internetowe, np., ADSL oraz ruter do podłączenia kilku komputerów. Router Internet!* Jeśli to możliwe, zalecamy połączenie kablowe, jako opcję preferowaną. (opcja 1 jest zalecana) alt.2.* Istnieje podłączenie internetowe, np., ADSL oraz ruter bezprzewodowy w innej części domu. Ustawienia, aby podłączyć ruter bezprzewodowy oraz mostek bezprzewodowy są zazwyczaj wykonywane za pomocą komputera i opisane w odpowiedniej instrukcji. alt.3.* mostek bezprzewodowy Mobilny szerokopasmowy. ruter bezprzewodowy Internet Ustawienia dla podłączenia Internetu mobilnego szerokopasmowego są definiowane za pomocą komputera i rutera; jest to opisane w instrukcji rutera. ruter mobilny Internet!Upewnić się, ze LED na module CTC Internet nie miga na czerwono przed zamknięciem przedniego panelu. 5

Enter the 12-digit serial number on your module, which you entered on the first page earlier. (Note!

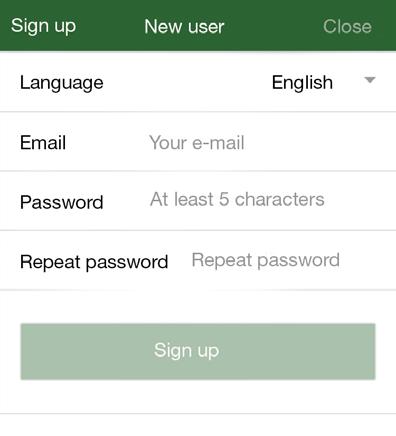

6 Rejestracja i CTC Connect TAby podłączyć wasz produkt do serwera CTC, musicie najpierw ściągnąć CTC Connect app ze sklepu App lub Google Play. Zacząć od utworzenia konta użytkownika w app, aby można było się zalogować. Wprowadzić adres i wybrać hasło. Go to Settings. Select: Add heating system. Select a name for your heating system. Enter the 12-digit serial number on your module, which you entered on the first page earlier. (Note! Type it without dash) Troubleshooting connection When error occurs, check the connections between the module and the display as well as the network connection to the router. On the internet module there is a LED that can indicate where the problem is located. Operating condition: Solid yellow light indicate internet module start up. Flashing green light in intervals every fifteen seconds indicate that the application is online and functioning. Fast flashing green light indicate network connection. Fast flashing yellow light indicate serial port traffic between the internet module and the display unit. Alternating green / red light indicates communication error with CTC server. Alternating yellow / red light indicate error in communication between the internet module and the display unit. Fast flashing red light indicate that the memory on the module is being deleted. Alternating flashing green / yellow light indicate that the internet module is being programmed. 6

7 7

8 Enertech AB. P.O Box 309 SE Ljungby Sweden.
