1 Stoliki kry owe Spis treêci Stolik krzy owy CV-MT-25 3 Stolik krzy owy CV-MT-25-SYL 3 Stolik obrotowy CV-RT-85 4 Stolik kulkowy CV-KT-85 4 Stolik krzy owy CV-MTU-50-OS 5 Stolik krzy owy CV-MTU-50-MIT 5 Stolik krzy owy CV-MTM Stolik krzy owy CV-MTM Stolik krzy owy przesuwny CV-KT Stolik krzy owy przesuwny CV-EK Stolik krzy owy przesuwny CV-EK Stolik obrotowo-centrujàcy CV-RT >>

2 Stolik krzy owy, nap dzany silnikowo CV-MOT Stolik krzy owy, nap dzany silnikowo CV-MOT Stolik krzy owy, nap dzany silnikowo CV-MOT Stolik krzy owy, nap dzany silnikowo CV-MOT Stolik kulkowy CV-KT Sterownik Tango Desktop do stolików krzy owych z nap dem silnikowym 12

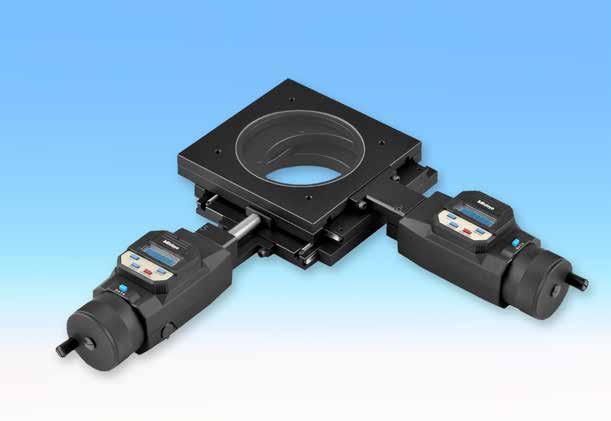

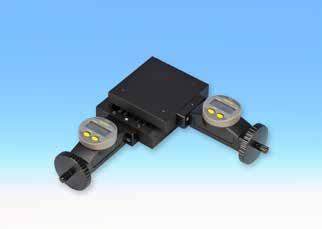

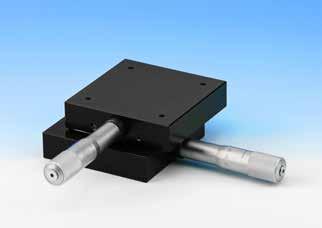

3 Stolik krzy owy CV-MT-25 Stolik krzy owy wzgl. precyzyjny stolik ustalajàcy 25 x 25 mm z mechanicznymi Êrubami pomiarowymi 0,01 mm. Po obu stronach sà po cztery gwinty wewn trzne M4 do mocowania. Stolik CV-MT-25 mo na zestawiaç ze stolikiem obrotowym CV-RT-85 i stolikiem kulkowym CV-KT-85. Alternatywnie stolik krzy owy mo e byç anodyzowany srebrem. CV-MT-25 Stolik krzy owy bez mechanicznych Êrubami pomiarowymi 0,01 mm 420,00 J Stolik krzy owy CV-MT-25-SYL Stolik krzy owy 25 x 25 mm z cyfrowymi Êrubami pomiarowymi 0,001 mm. Po obu stronach sà po cztery gwinty wewn trzne M4 do mocowania. Stolik CV-MT-25 mo na zestawiaç ze stolikiem obrotowym CV-RT-85 i stolikiem kulkowym CV-KT-85. W zastosowaniu z cyfrowymi Êrubami pomiarowymi mo na za poêrednictwem opcjonalnych kabli transmisji danych odczytywaç współrz dne XY w oprogramowaniu pomiarowym Metric MT. Pozwala to mi dzy innymi na korzystanie z funkcji DXF Overlay. Alternatywnie stolik krzy owy mo e byç anodyzowany srebrem. CV-MT-25-SYLVAC Stolik krzy owy z mechanicznymi Êrubami pomiarowymi 0,001 mm CV-SYLVAC-USB Zestaw kabli transmisji danych do odczytywania współrz dnych XY z przyłàczem USB 1 670,00 J 255,00 J

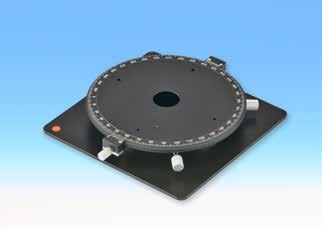

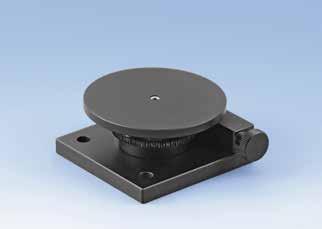

4 Stolik obrotowy CV-RT-85 PoÊrodku płytki podporowej znajduje si gniazdo o Êrednicy trzech mm do mocowania dodatkowych urzàdzeƒ ustalajàcych. Płytka podporowa ma Êrednic 85 mm. Stolik CV-RT-85 mo na zestawiaç ze stolikiem krzy owym CV-MT-25 i CV-MTU-50 (przykr ca si dodatkowà płytkà adaptera). W wyposa eniu opcjonalnym jest dost pny pryzmat wykonany z polioksymetylenu (POM), do mocowania okràgłych elementów. Stolik CV-RT-85 opcjonalnie można zamontowaç na metalowych płytkach stolika krzy owego CV-KTU-50 oraz stolików krzy owych CV-EK-100 i CV-EK-150. W razie potrzeby na zamówieniu podaç t informacj, gdy płytki metalowe wyszczególnione w dostawie muszà mieç odpowiednie otwory. Alternatywnie stolik obrotowy mo e byç anodyzowany srebrem. CV-RT-85 Stolik obrotowy o Êrednicy 85 mm CV-ADP-MTU-50 Płytka adaptacyjna do CV-RT-85 z CV-MTU ,00 J 75,00 J Stolik kulkowy CV-KT-85 Stolik kulkowy mo na zamontowaç na stoliku krzy owym CV-MT-25. Stolik CV-KT-85 jest wykonany w całoêci z aluminium. Stolik CV-RT-85 opcjonalnie mo na zamontowaç na metalowych płytkach stolika krzy owego CV-KTU-50 oraz stolików krzy owych CV-EK-100 i CV-EK-150. W razie potrzeby na zamówieniu podaç t informacj, gdy płytki metalowe wyszczególnione w dostawie muszà mieç odpowiednie otwory. Alternatywnie stolik krzy owy mo e byç anodyzowany srebrem. W ofercie sà dost pne inne stoliki kulkowe o Êrednicach 50 mm i 200 mm. CV-KT-85 Stolik obrotowy o Êrednicy 85 mm 110,00 J

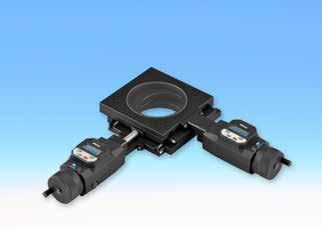

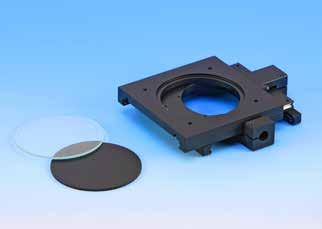

5 Stolik krzy owy CV-MTU-50-OS Stolik krzy owy CV-MTU-50 o zakresie pomiaru 50 x 50 mm. W zestawie jest oferowana płytka szklana lub metalowa (podaje si przy składaniu zamówienia). Stolik krzy owy mo na nabyç z mocowaniem 12 mm (do mechanicznych Êrub pomiarowych) lub 18 mm (do Êrub pomiarowych ze wskaênikiem cyfrowym). W zastosowaniu z cyfrowymi Êrubami pomiarowymi mo na za poêrednictwem opcjonalnych kabli transmisji danych odczytywaç współrz dne XY w oprogramowaniu pomiarowym Metric MT. Pozwala to mi dzy innymi na korzystanie z funkcji DXF Overlay. W wyposa eniu dodatkowym sà oferowane Êruby o skoku gwintu 1 mm umo liwiajàce wykorzystanie stolika CV-MTU-50 jako typowego stolika pozycjonujàcego. Dodatkowe wyposa enie stanowi rama monta owa, gdy stolika nie b dzie mo na przymocowaç za pomocà znajdujàcych si w spodniej cz Êci gwintów wewn trznych. CV-MTU-50-OS Stolik krzy owy 50 x 50 mm bez cyfrowych Êrub pomiarowych CV-ADP-MTU-50 Rama monta owa CV-SP-1-MM Âruby pozycjonujàce o skoku 1 mm 530,00 J 75,00 J 220,00 J Stolik krzy owy CV-MTU-50-MIT Stolik krzy owy CV-MTU-50-MIT o zakresie pomiaru 50 x 50 mm. W zestawie jest oferowana płytka szklana lub metalowa (podaje si przy składaniu zamówienia). W stoliku krzy owym znajdujà si mocowania 18 mm do mechanicznych Êrub pomiarowych (Mitutojo) o podziałce 0,001 mm. Dodatkowe wyposa enie stanowi rama monta owa, gdy stolika nie b dzie mo na przymocowaç za pomocà znajdujàcych si w spodniej cz Êci gwintów wewn trznych. W zastosowaniu z cyfrowymi Êrubami pomiarowymi mo na za poêrednictwem opcjonalnych kabli transmisji danych odczytywaç współrz dne XY w oprogramowaniu pomiarowym Metric MT. Pozwala to mi dzy innymi na korzystanie z funkcji DXF Overlay. CV-MTU-50-MIT Stolik krzy owy z mechanicznymi Êrubami pomiarowymi 0,001 mm CV-ADP-MTU-50 Rama monta owa (wymagana przy statywie CV-ST) CV-DMX-2 Zestaw kabli transmisji danych i interfejs do odczytywania współrz dnych XY 2 014,00 J 75,00 J 400,00 J

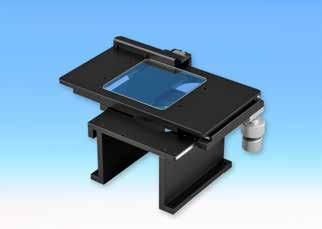

6 Stolik krzy owy CV-MTM-100 Stolik krzy owy CV-MTU-100 o zakresie pomiaru 100 x 100 mm. Te przystosowane specjalnie do zastosowania w mikroskopach prostych stoliki zostały zaprojektowane w konstrukcji 3-płytowej. Precyzyjny pomiar jest zagwarantowany poprzez zastosowanie układu pomiarowego MR. Ustalanie pozycji w maksymalnie czterech osiach pomiarowych odbywa si za poêrednictwem przyrzàdu wskaênikowego SCD Plus. Wskazania z przyrzàdu mo na z kolei odczytywaç za poêrednictwem kabla USB w oprogramowaniu pomiarowym Metric MT i tym samym obliczaç w oprogramowaniu pomiarowym współrz dne XY. Stolik pomiarowy, w zale noêci od zastosowania (oêwietlanie lub Êwiatło przechodzàce) jest oferowany z podstawkà szklanà lub metalowà (podaje si przy składaniu zamówienia). CV-MTM-100 Stolik krzy owy, r czny 100 x 100 mm z układem SCD 3 800,00 J Stolik krzy owy CV-MTM-150 Stolik krzy owy CV-MTM-150 o zakresie pomiaru 150 x 150 mm. Te przystosowane specjalnie do zastosowania w mikroskopach prostych stoliki zostały zaprojektowane w konstrukcji 3-płytowej. Wysoka precyzja pomiaru jest zapewniona dzi ki zastosowaniu układu pomiarowego MR. Ustalanie pozycji w maksymalnie czterech osiach pomiarowych odbywa si za poêrednictwem przyrzàdu wskaênikowego SCD Plus. Wskazania z przyrzàdu mo na z kolei odczytywaç za poêrednictwem kabla USB w oprogramowaniu pomiarowym Metric MT i tym samym obliczaç w oprogramowaniu pomiarowym współrz dne XY. Stolik pomiarowy, w zale noêci od zastosowania (oêwietlanie lub Êwiatło przechodzàce) jest oferowany z podstawkà szklanà lub metalowà (podaje si przy składaniu zamówienia). Seria MTM jest dost pna równie w wersji o zakresie pomiaru 200 x 200 mm i 300 x 300 mm. CV-MTM-150 Stolik krzy owy, r czny 150 mm x 150 mm z układem SCD 4 610,00 J CV-MTM-200 Stolik krzy owy, r czny 200 mm x 200 mm z układem SCD CV-MTM-300 Stolik krzy owy, r czny 300 mm x 300 mm z układem SCD

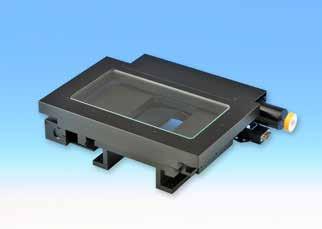

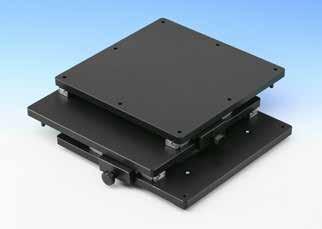

7 Stolik krzy owy przesuwny CV-KT-100 Stolik krzy owy przesuwny 100 x 100 mm z zamkni tà płytkàdo zastosowaç z wykorzystaniem oêwietlenia. Posuw odbywa si r cznie (bez regulacji precyzyjnej). W razie potrzeby do stolika krzy owego mo na przykr ciç elementy CV-MT-25, CV-KT-85 i CV-RT-85. Ârubami radełkowanymi ustala si poło enie elementu. CV-KT-100 Stolik krzy owy z szybkà 100 x 100 mm do podêwietlania. 550,00 J Stolik krzy owy przesuwny CV-EK-100 Precyzyjny stolik krzy owy przesuwny 100 x 100 mm wyposa ony w prowadnice na kółkach zapewniajàcymi wysokà precyzj. Posuw odbywa si za pomocà umieszczonej z boku Êruby radełkowanej w kierunku osi X i Y. Monta odbywa si za pomocà listew typu L. Stolik CV-EK-100, w zale noêci od zastosowania jest oferowany z podstawkà metalowà lub szklanà (podaje si przy składaniu zamówienia). CV-EK-100 Stolik krzy owy przesuwny 100 x 100 mm do oêwietlania i podêwietlania od dołu 895,00 J

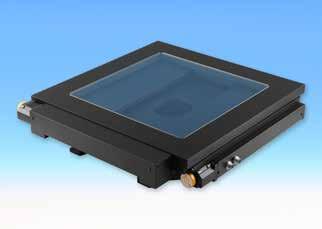

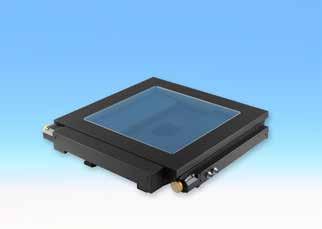

8 Stolik krzy owy przesuwny CV-EK-150 Precyzyjny stolik krzy owy przesuwny 150 x 150 mm wyposa ony w prowadnice na kółkach zapewniajàcymi wysokà precyzj. Posuw odbywa si za pomocà umieszczonej z boku Êruby radełkowanej, bàdê po przestawieniu dêwigni poprzez obsług uchwytem (szybka regulacja) w kierunku osi X i Y. Monta odbywa si za pomocà listew typu L. Stolik CV-EK-150, w zale noêci od zastosowania jest oferowany z podstawkà metalowà lub szklanà (podaje si przy składaniu zamówienia). Seria CV-EK na zamówienie mo e byç oferowana w wersji o zakresie pomiaru 200 x 200 mm i 300 x 300 mm. CV-EK-150 Stolik krzy owy przesuwny 150 x 150 mm do oêwietlania i podêwietlania od dołu 1 450,00 J CV-EK-200 Stolik krzy owy przesuwny 200 x 200 mm do oêwietlania i podêwietlania od dołu CV-EK-300 Stolik krzy owy przesuwny 300 x 300 mm do oêwietlania i podêwietlania od dołu Stolik obrotowo-centrujàcy CV-RT-150 Stolik obrotowy z podstawkà został skonstruowany do stolika krzy owego przesuwnego CV-EK-150. Oprócz obracania o 360 mo na go dosuwaç do Êrodka bàdê odsuwaç od Êrodka za pomocà umieszczonych z prawej strony dwóch Êrub radełkowanych. Z przodu znajduje si Êruba radełkowana do unieruchamiania elementu. Dookoła jest umieszczona podziałka w stopniach. PoÊrodku stolika obrotowego znajduje si otwór, do ewentualnego umieszczania dodatkowych mocowaƒ. CV-RT-150 Stolik obrotowy z podstawkà do stolika CV-EK ,00 J

9 Stolik krzy owy, nap dzany silnikowo CV-MOT Stolik krzy owy wyposa ony w 2-fazowe silniki krokowe o zakresie pomiaru 100 x 100 mm. Stolik pomiarowy jest oferowany ze skokiem Êruby 1 lub 2 mm. DokładnoÊç powtarzalnoêci wynosi 1 mikron. Stolik mo e byç oferowany do wyboru z podstawkà metalowà lub szklanà do zastosowaƒ z u yciem podêwietlenia od dołu. Dane układów pomiarowych mo na odczytywaç za pomocà sterownika PCI lub sterownika stolika w programie Metric MT (zobacz sterownik Tango). W zale noêci od specyfiki monta u mo na zdemontowaç dołàczone listwy pozycyjne. Dost pne sà wersje specjalne o zakresie pomiaru do 650 x 650 mm. W zestawie nie ma sterownika. CV-MOT Stolik pomiarowy z nap dem silnikowym 100 x 100 mm Stolik krzy owy, nap dzany silnikowo CV-MOT Stolik krzy owy wyposa ony w 2-fazowe silniki krokowe o zakresie pomiaru 200 x 100 mm. Stolik pomiarowy jest oferowany ze skokiem Êruby 1 lub 2 mm. DokładnoÊç powtarzalnoêci wynosi 1 mikron. Stolik mo e byç oferowany do wyboru z podstawkà metalowà lub szklanà do zastosowaƒ z u yciem podêwietlenia od dołu. Dane układów pomiarowych mo na odczytywaç za pomocà sterownika PCI lub sterownika stolika w programie Metric MT (zobacz sterownik Tango). W zale noêci od specyfiki monta u mo na zdemontowaç dołàczone listwy pozycyjne. Dost pne sà wersje specjalne o zakresie pomiaru do 650 x 650 mm. W zestawie nie ma sterownika. CV-MOT Stolik pomiarowy z nap dem silnikowym 200 x 100 mm

10 Stolik krzy owy, nap dzany silnikowo CV-MOT Stolik krzy owy wyposa ony w 2-fazowe silniki krokowe o zakresie pomiaru 200 x 200 mm. Stolik pomiarowy jest oferowany ze skokiem Êruby 1 lub 2 mm. DokładnoÊç powtarzalnoêci wynosi 1 mikron. Stolik mo e byç oferowany do wyboru z podstawkà metalowà lub szklanà do zastosowaƒ z u yciem podêwietlenia od dołu. Dane układów pomiarowych mo na odczytywaç za pomocà sterownika PCI lub sterownika stolika w programie Metric MT (zobacz sterownik Tango). W zale noêci od specyfiki monta u mo na zdemontowaç dołàczone listwy pozycyjne. Dost pne sà wersje specjalne o zakresie pomiaru do 650 x 650 mm. W zestawie nie ma sterownika. CV-MOT Stolik pomiarowy z nap dem silnikowym 200 x 200 mm Stolik krzy owy, nap dzany silnikowo CV-MOT Stolik krzy owy wyposa ony w 2-fazowe silniki krokowe o zakresie pomiaru 300 x 300 mm. Stolik pomiarowy jest oferowany ze skokiem Êruby 1 lub 2 mm. DokładnoÊç powtarzalnoêci wynosi 1 mikron. Stolik mo e byç oferowany do wyboru z podstawkà metalowà lub szklanà do zastosowaƒ z u yciem podêwietlenia od dołu. Dane układów pomiarowych mo na odczytywaç za pomocà sterownika PCI lub sterownika stolika w programie Metric MT (zobacz sterownik Tango). W zale noêci od specyfiki monta u mo na zdemontowaç dołàczone listwy pozycyjne. Dost pne sà wersje specjalne o zakresie pomiaru do 650 x 650 mm. W zestawie nie ma sterownika. CV-MOT Stolik pomiarowy z nap dem silnikowym 300 x 150 mm CV-MOT Stolik pomiarowy z nap dem silnikowym 300 x 200 mm CV-MOT Stolik pomiarowy z nap dem silnikowym 300 x 300 mm CV-MOT Stolik pomiarowy z nap dem silnikowym 400 x 400 mm CV-MOT Stolik pomiarowy z nap dem silnikowym 500 x 500 mm CV-MOT Stolik pomiarowy z nap dem silnikowym 600 x 600 mm CV-MOT Stolik pomiarowy z nap dem silnikowym 650 x 220 mm

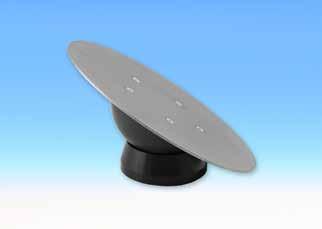

11 Stolik kulkowy CV-KT-200 Prosty stolik kulkowy o Êrednicy 200 mm Płytka podporowa jest wykonana ze stali nierdzewnej. U ytkownik w razie potrzeby mo e okleiç powierzchnià innymi materiałami, takimi jak np. folia magnetyczna. CV-KT-200 Stolik obrotowy z płytkà podporowà 200 mm 310,00 J

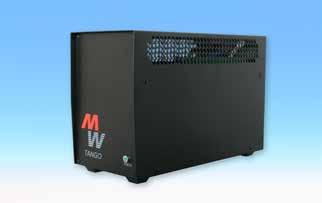

12 Sterownik Tango Desktop do stolików krzy owych z nap dem silnikowym Wysokiej rozdzielczoêci sterownik silników krokowych w obudowie stolika. Wysokiej rozdzielczoêci sterownik silników krokowych Tango Desktop mo e sterowaç ruchami w maksymalnie 4 kierunkach osi. Został skonstruowany specjalnie do wymagajàcych zadaƒ pozycjonowania w technice medycznej i przemyêle. Opcjonalnie regulacj poło enia mo na wyposa yçw optyczne i magnetyczne układy pomiarowe. Alternatywnie sterownik Tango mo e byç oferowany jako karta PCI i PCI Express. W zestawie znajduje si kabel do silnika oraz joystick. Zalety zwiàzane ze sprawnoêcià i komfortem u ytkowania: Pozycjonowanie w zakresie sub-µ: RozdzielczoÊç pozycjonowania µkroków/obrót Sterowanie ruchem maks. 4 osi w pracy wektorowej lub pojedynczej osi Maksymalny moment obrotowy, tak e w przypadku wysokich pr dkoêci obrotowych przy napi ciu silnika 48 V i pràdach fazowych maks. 2,5 A Energooszcz dna konstrukcja: niewielka strata mocy, dzi ki temu ograniczona produkcja ciepła i niewielkie zu ycie pràdu, nie potrzeba wentylatorów Ró ne wejêcia i wyjêcia / interfejsy: Przerzutnik synchroniczny, TTL, analogowy Interfejsy programowania: RS-232 lub USB WejÊcia układu pomiarowego: 1Vss, enkoder TTL (RS422), układ pomiarowy MR Märzhäuser J zyk poleceƒ ASCII z ponad 160 poleceniami Intuicyjna r czna obsługa za poêrednictwem joysticka, pokr tła, manipulatora kulkowego Urzàdzenia typu Plug & Play : Elementy obsługi sà wykrywane automatycznie i mo na je przyłàczaç podczas bie àcej obsługi ( hot plugging ). Intuicyjny interfejs obsługi Windows pozwala na łatwà integracj i wprowadzanie poleceƒ Wsparcie techniczne oprogramowania na podstawie biblioteki funkcji DLL Łatwa zmiana w obr bie rodziny produktów Tango: zgodnoêç oprogramowania ze sterownikiem PCI-S i Tango PCI-E ZgodnoÊç sprz towa z komputerami PC z du ym wyprzedzeniem czasowym Praca poprzez port PCI-Express

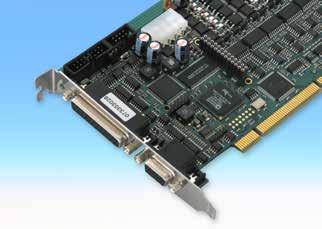

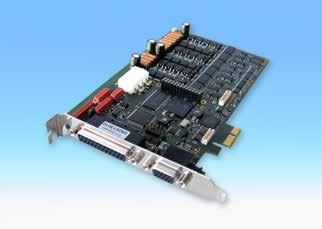

13 Tango 1 Desktop Sterownik stolika do 1 osi Tango 2 Desktop Sterownik stolika do 2 osi Tango 3 Desktop Sterownik stolika do 3 osi Tango ENC-IF Interfejs enkodera dla systemów pomiarowych Tango 1 PCI-S Sterownik PCI do 1 osi Tango 2 PCI-S Sterownik PCI do 2 osi Tango 3 PCI-S Sterownik PCI do 3 osi Tango ENC-IF Interfejs enkodera dla systemów pomiarowych Tango ENT Zewn trzny zasilacz Tango PCI-E 2 Sterownik PCI Express do 2 osi Tango PCI-E 3 Sterownik PCI Express do 3 osi Tango ENC-IF Interfejs enkodera dla systemów pomiarowych Tango ENT Zewn trzny zasilacz
