Układ pomiarowy do tarcz pilarskich

Wielkość: px

Rozpocząć pokaz od strony:

Download "Układ pomiarowy do tarcz pilarskich"

Dagmara Kozak
5 lat temu
Przeglądów:

1 Układ pomiarowy do tarcz pilarskich Spis treêci CV-ST-SBL 2 Dane techniczne CV-ST-SBL 3 CV-TM-SBL 4 Dane techniczne CV-TM-SBL 5 EZ

Układ pomiarowy do tarcz pilarskich CV-ST-SBL Nowy projekt z dwoma obrazami na ywo w tym samym czasie.

przodu, wzgl. po obróceniu od góry, a nast pnie za pomocà oprogramowania pomiarowego Metric zwymiarowaç i udokumentowaç w obu oknach pomiaru z obrazem na ywo.

Układ został skonstruowany do tarcz o Êrednicach od 130 mm do 1900 mm, alternatywnie od 200 mm do 2000 mm.

Zdj cia tarcz pilarskich (patrz dane techniczne) gwarantujà precyzyjne pozycjonowanie tarczy.

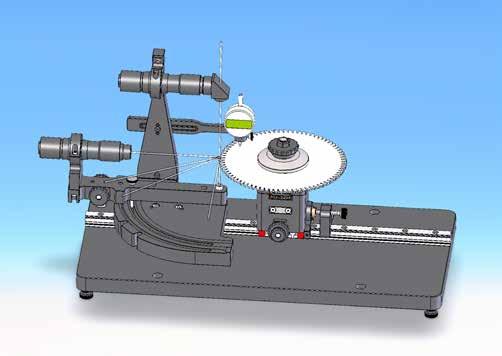

2 Układ pomiarowy do tarcz pilarskich CV-ST-SBL Nowy projekt z dwoma obrazami na ywo w tym samym czasie. Poprzez zastosowanie zmiennoogniskowych układów podziałek serii 6000 i odpowiednich optyk kàtowych mo na jednoczeênie wyêwietlaç obraz z ba piły od boku i od przodu, wzgl. po obróceniu od góry, a nast pnie za pomocà oprogramowania pomiarowego Metric zwymiarowaç i udokumentowaç w obu oknach pomiaru z obrazem na ywo. (Funkcje i sposób działania oprogramowania pomiarowego Metric, patrz Układ został skonstruowany do tarcz o Êrednicach od 130 mm do 1900 mm, alternatywnie od 200 mm do 2000 mm. Dzi ki pionowemu zapisowi tarcz pilarskich cała konstrukcja nie zajmuje du o miejsca. Zdj cia tarcz pilarskich (patrz dane techniczne) gwarantujà precyzyjne pozycjonowanie tarczy. Dodatkowy uchwyt czujnika zegarowego z pomiarowym czujnikiem zegarowym 12 mm o rozdzielczoêci 0,001 mm zapewnia precyzyjne kontrolowanie prostoliniowego ruchu tarczy. Obrazy o doskonałej ostroêci, wykonane przez układy optyczne o wysokiej jakoêci i dzi ki idealnemu oêwietleniu, umo liwiajà szybkà prac z utrzymaniem ergonomicznej sylwetki. Ze wzgl dów bezpieczeƒstwa (przy wymiarowaniu tarcz pilarskich o Êrednicy powy ej 750 mm) statyw przesuwny mo na przykr ciç do Êciany. Regulowane układy dystansujàce na Êcianie tylnej umo liwiajà przymocowanie bez obawy o wykrzywienie zespołu statywu. W zamkni tej szafie dolnej znajduje si dostatecznie du o miejsca na cztery półki z akcesoriami i schowanie komputera. Drzwi po prawej stronie ułatwiajà dost p do sprz tu komputerowego. Podstawk na klawiatur mo na zło yç.

Dane techniczne CV-ST-SBL: - Zespół optyki: Jedna kamera przymocowana na stałe, druga przesuwna. Druga kamera ze stałymi ogranicznikami 0 i 90, dwie precyzyjne podziałki przy 30 i 45.

3 Dane techniczne CV-ST-SBL: - Zespół optyki: Jedna kamera przymocowana na stałe, druga przesuwna. Druga kamera ze stałymi ogranicznikami 0 i 90, dwie precyzyjne podziałki przy 30 i 45. Regulowany uchwyt pomiarowego czujnika zegarowego do szybkiego rejestrowania prostoliniowego ruchu. Układy optyczne składajà si ze zmiennoogniskowych układów podziałek serii NAV-6000 i dwóch kamer USB 2.0 o rozdzielczoêci 1600 x 1200 pikseli. Zespół optyki i oê obrotowa pozycjonuje si niezale nie od siebie - Powi kszenie i zakres widoku: Powi kszenie: od 95x do 15x (przy monitorze 24 ) Pole widzenia: od 4,5 mm do 29,5 mm (poziomo) RozdzielczoÊç w pikselach: od 2,8 µm do 18,4 µm. - OÊwietlenie: Dwie diody pierêcieniowe ze Êciemnianiem - OÊ obrotowa: 2-rz dowa ukoêna oê na ło yskach kulkowych z mocowaniem podstawowym 16 mm. Regulacja precyzyjna osi (14 mm) pierêcieniem radełkowanym w celu dostosowywania ro nych gruboêci tarcz pilarskich. Podwójna blokada/hamulec do łagodnego ruszania i zatrzymywania, lub do kształtowego blokowania, na przykład do mocowania i zwalniania tarcz pilarskich. Gałka ryglujàca o rozwartoêci 24 do mocowania i zwalniania tarcz pilarskich. Precyzyjna regulacja na szynie do dokładnego pozycjonowania na Êrodku optyki. - Szafka: Wymiary: szerokoêç x gł bokoêçx wysokoêç, około 1300 x 500 x 1250 mm. OdległoÊç od Êrodka tarczy pilarskiej do podłogi około 1250 mm. Po lewej stronie 4 półki, po prawej stronie szafka na sprz t komputerowy. Dodatkowa pokrywa do przedłużenia miejsca do odkładania. Du a powierzchnia na górze do ustawienia monitora i innego wyposa enia lub narz dzi. Trzypunktowe mocowanie Êcienne regulowane, potrzebne b dà kołki rozporowe i wkr ty ø 8 i dł. min. 130 mm lub podobne. Wytrzymałe kółka do du ych obcià eƒ wykonane z materiału Vulkollan oraz regulowane nogi podporowe. - Komputer i monitor: Komputer PC z systemem operacyjnym Windows 7 64 bit i pakietem Windows Office Monitor o rozdzielczości co najmniej 1980 x 1600, 27 - Akcesoria: Tuleja przejêciowa ze ø16 na ø30, Kołnierze mocujàce szlifowane płasko-równolegle na gruboêç 15 mm i hartowane, ø16x15, w ka dym zestawie zewn. ø60, ø80, ø100 mm ø30x15, w ka dym zestawie zewn. ø80, ø100, ø120, ø150, ø180 mm - Zakres pomiaru: Od ø130 do ø1900 mm alternatywnie od ø200 mm do ø2000 mm

po obróceniu od góry, a nast pnie za pomocà oprogramowania pomiarowego Metric zwymiarowaç i udokumentowaç w obu oknach pomiaru z obrazem na ywo.

4 CV-TM-SBL Nowy projekt z dwoma obrazami na ywo o tym samym czasie jest identyczny jak wersji do tarcz pilarskich do 2000 mm Êrednicy. Poprzez zastosowanie zmiennoogniskowych układów podziałek serii 6000 i odpowiednich optyk kàtowych mo na jednoczeênie wyêwietlaç obraz z ba piły od boku i od przodu, wzgl. po obróceniu od góry, a nast pnie za pomocà oprogramowania pomiarowego Metric zwymiarowaç i udokumentowaç w obu oknach pomiaru z obrazem na ywo. (Funkcje i sposób działania oprogramowania pomiarowego Metric, patrz Zespół optyki i system zapisu do tarcz pilarskich zostały zamontowane na precyzyjnej prowadnicy z dwoma wózkami. System jest w wersji standardowej dopasowany do Êrednic od 130 mm do 900 mm. W celu pomiarów tarcz pilarskich o Êrednicy mniejszej ni 130 mm mo e zostaç zamontowany dodatkowy, opcjonalny system zapisu. Zdj cia tarcz pilarskich (patrz dane techniczne) gwarantujà precyzyjne pozycjonowanie tarczy. Mo liwa jest zmiana poło enia tarczy w pionie. Mo na dostosowaç obroty tarczy w zale noêci od oporu. Dodatkowo istnieje mo liwoêç jej zablokowania. Dodatkowy uchwyt czujnika zegarowego z pomiarowym czujnikiem zegarowym 12 mm o rozdzielczoêci 0,001 mm zapewnia precyzyjne kontrolowanie prostoliniowego ruchu tarczy. Obrazy o doskonałej ostroêci, wykonane przez układy optyczne o wysokiej jakoêci i dzi ki idealnemu oêwietleniu, umo liwiajà szybkà prac z utrzymaniem ergonomicznej sylwetki.

Dane techniczne CV-TM-SBL - Zespół optyki: Jedna kamera przymocowana na stałe, druga przesuwna. Druga kamera ze stałymi ogranicznikami 0 i 90, dwie precyzyjne podziałki przy 30 i 45.

5 Dane techniczne CV-TM-SBL - Zespół optyki: Jedna kamera przymocowana na stałe, druga przesuwna. Druga kamera ze stałymi ogranicznikami 0 i 90, dwie precyzyjne podziałki przy 30 i 45. Regulowany uchwyt pomiarowego czujnika zegarowego do szybkiego rejestrowania prostoliniowego ruchu. Układy optyczne składajà si ze zmiennoogniskowych układów podziałek serii NAV-6000 i dwóch kamer USB 2.0 o rozdzielczoêci 1600 x 1200 pikseli. Zespół optyki i oê obrotowa pozycjonuje si niezale nie od siebie - Powi kszenie i zakres widoku: Powi kszenie: od 95x do 15x (przy monitorze 24 ) Pole widzenia: od 4,5 mm do 29,5 mm (poziomo) RozdzielczoÊç w pikselach: od 2,8 µm do 18,4 µm. - OÊwietlenie: Dwie diody pierêcieniowe ze Êciemnianiem - OÊ obrotowa: 2-rz dowa ukoêna oê na ło yskach kulkowych z mocowaniem podstawowym 16 mm. Regulacja precyzyjna osi (14 mm) pierêcieniem radełkowanym w celu dostosowywania ro nych gruboêci tarcz pilarskich. Podwójna blokada/hamulec do łagodnego ruszania i zatrzymywania, lub do kształtowego blokowania, na przykład do mocowania i zwalniania tarcz pilarskich. Gałka ryglujàca o rozwartoêci 24 do mocowania i zwalniania tarcz pilarskich. Precyzyjna regulacja na szynie do dokładnego pozycjonowania na Êrodku optyki. - Wymiary: Wymiary: szerokoêç x gł bokoêç x wysokoêç, około 1000 x 400 x 550 mm. - Komputer i monitor - OPCJONALNIE: Komputer PC z systemem operacyjnym Windows 7 64 bit i pakietem Windows Office Monitor o rozdzielczości co najmniej 1980 x 1600, 27 - Akcesoria - OPCJONALNIE: Tuleja przejêciowa ze ø16 na ø30, Kołnierze mocujàce szlifowane płasko-równolegle na gruboêç 15 mm i hartowane, ø16x15, w ka dym zestawie zewn. ø60, ø80, ø100 mm ø30x15, w ka dym zestawie zewn. ø80, ø100, ø120, ø150, ø180 mm - Zakres pomiaru: Od ø130 do ø900 mm.

EZ-1000 Alternatywnie dostarczamy system bez statywu.

ring-lighta z dyfuzorem i êródła Êwiatła zimnego, a tak e oprogramowanie pomiarowe Metric Plus (patrz Metric - przeglàd

Po udanej instalacji systemu, za co odpowiedzialny jest klient, przyst pujemy do instalacji oprogramowania pomiarowego i

6 EZ-1000 Alternatywnie dostarczamy system bez statywu. Zestaw obejmuje mechanizm regulacyjny z dwoma zmiennoogniskowymi układami podziałek, oêwietlenie składajàce si z ring-lighta z dyfuzorem i êródła Êwiatła zimnego, a tak e oprogramowanie pomiarowe Metric Plus (patrz Metric - przeglàd funkcji). Na yczenie przeêlemy rysunek z rozstawieniem otworów do zamontowania mechanizmu regulacyjnego z zespołem optyki. Po udanej instalacji systemu, za co odpowiedzialny jest klient, przyst pujemy do instalacji oprogramowania pomiarowego i szkoleƒ. Usługi te zawarte sà w cenie systemu. W tym wariancie zakres roboczy systemu mo e zostaç rozszerzony dla tarcz pilarskich o Êrednicy do 2500 mm poprzez zmian adaptera i obiektywów pomocniczych.
