MERLIN. MORIT formularz zamówieniowy

Transkrypt

1 STRONA NR: / ZAMÓWIENIE TYLKO WYCENA KLIENT Imię i Nazwisko : Adres: Województwo: Telefon: Tel.kontaktowy: Fax: SPRZEDAWCA Imię,Nazwisko/Firma: Adres: Województwo: Telefon: Tel.kontaktowy: Fax: DOSTAWA DOSTAWA Z MONTAŻEM DOKŁADNE WYMIARY * TAK NIE ODBIÓR PRZEZ KLIENTA Data i podpis: * w przypadku zamówienia należy podawać dokładne wymiary w milimetrach w przypadku samej wyceny nie jest to konieczne * odpowiednie zakreślić

2 STRONA NR: MERLIN Ogrodzenia z aluminiowych profili sztachetowych 82x19 z rowkiem dekoracyjnym, zakonczonych kapami okrągłymi, szpiczastymi lub listwą C. Standardowe odstępy między sztachetami ok 45. Kształt górnej krawędzi Odstęp między sztabkami: standardowy ok prosty średni ok. 30 mały ok. 15 minimalny ok. 5 typ 6 Wykończenie: wypukło okrągły wklęsło okrągły kapa okrągła typ 7 kapa szpiczasta wypukło falisty wklęsło falisty listwa C jako wykończenie typ 8 jako wykończenie wypukło szpiczasty wklęsło szpiczasty standardowo 50 Rodzaj dodatkowej poręczy: typ 5 typ 9 wypukło falisty szpic poręcz dodatkowo kolor wykończenia: kolory dodatkowej poręczy:

3 STRONA NR: GLORIETTE Ogrodzenia z profili okrągłych między profilami ok , zakończonych kulkami, cebulkami lub lilijkami. Standardowe odstępy Kształt górnej krawędzi Odstęp między rurkami: prosty standardowy ok. 75 średni ok. 50 mały ok. 30 minimalny ok. 7 typ 6 Wykończenie: wypukło okrągły wklęsło okrągły kulka typ 7 cebulka wypukło falisty wklęsło falisty lilia jako wykończenie typ 8 jako wykończenie wypukło szpiczasty wklęsło szpiczasty Rodzaj dodatkowej poręczy: typ 5 typ 9 standardowo 50 wypukło falisty szpic poręcz dodatkowo kolor wykończenia: w kolorze głównym srebrny złoty kolory dodatkowej poręczy:

4 STRONA NR: GLORIETTE VERSAILL Ogrodzenia z profili okrągłych 30, zakończonych kulkami, cebulkami lub lilijkami. Dodatkowe krótsze profile 30. Standardowe odstępy ok 25. inny: górny typ: Odstęp między rurkami: góra: prosta dół: prosty dolny typ: standardowy ok. 25 średni ok. 15 minimalny ok. 7 Wykończenie: typ 6 góra kulka dół góra: wypukło okrągła dół: wypukło okrągły góra: wklęsło okrągła dół: wklęsło okrągły cebulka lilia typ 7 jako wykończenie górne góra: wypukło falista dół: wypukło falisty góra: wklęsło falista dół: wklęsło falisty jako wykończenie górne typ 8 Wysokość dolnych rurek: w połowie (standardowo) w stosunku 1:3 góra: wypukła - szpic dół: wypukły - szpic góra: wklęsła - szpic dół: wklęsły - szpic standardowo 50 Rodzaj dodatkowej poręczy: typ 5 typ 9 góra: wypukło falista - szpic dół: wypukło falisty - szpic poręcz dodatkowo góra: prosta dół: prosty kolor wykończenia: w kolorze głównym srebrny złoty kolory dodatkowej poręczy:

5 STRONA NR: MILANO Ogrodzenie z profili sztachetowych 82x19 (zakończonych kapami okrągłymi lub szpiczastymi) oraz profili okrągłych 30 (zakończonych kulkami, cebulkami lub lilijkami). Odstępy standardowe ok 30. Odstęp między sztabką i rurką: Kształt górnej krawędz standardowy ok. 30 średni ok. 15 minimalny ok. 7 prosty Wykończenie (sztabki): typ 6 kapa okrągła kapa szpiczasta wypukło okrągły wklęsło okrągły Wykończenie (rurki): typ 7 kulka cebulka wypukło falisty wklęsło falisty lilia* * przy liliach minimalny odst. między sztabką i rurką to 20 typ 8 Różnica wysokości między sztabką a rurką: standardowa: 50 wypukło szpiczasty wklęsło szpiczasty standardowo 50 Rodzaj dodatkowej poręczy: typ 5 typ 9 wypukło falisty szpic poręcz dodatkowo kolor wykończenia: w kolorze głównym srebrny złoty kolory dodatkowej poręczy:

6 STRONA NR: TOSKANA Ogrodzenia z profili aluminiowych 25x19 z rowkiem dekoracyjnym. Odstępy standardowe ok 95. Dodatkowe elementy dekoracyjne (sztabki, obręcze, trójkąty, półkola, romby). Górne sztabki: pojedynczo potrójnie standardowo podwójnie (standardowo) brak Dodatkowe sztabki dekoracyjne: sztabka pośrodku poziome * tylko dla typu nr 1 i 3 pionowa, pośrodku Rodzaj otworów: Dodatkowo kule dekoracyjne zaznaczenie * 25: blacha po bokach 10(standardowo) nad wszystkimi sztabkami * proszę zamalować wybrane kule na rysunku Dodatkowo: obręcz romb całość wypełniona blachą Ułożenie górnego profilu: * tylko przy dwóch górnych sztabkach Dodatek dekoracyjny: trójkąt podwójne "V" pionowe (standardowo) leżące poręcz komfortowa półkole podwójne półkole podwójne "V" romb kolor el. dekoracyjnych: kolor poręczy:

7 STRONA NR: MODENA Ogrodzenia z profili sztachetowych 60x19 z rowkiem dekoracyjnym. Standardowe odstępy ok 95. Opcjonalnie dodatkowe krzyże ozdobne (Florenz) oraz wypełnienie z blachy perforowanej (Torino). standardowo Odstęp między sztabkami: standardowy ok. 100 średni ok. 70 mały ok. 50 inny: Ułożenie górnego profilu: model Florenz (z krzyżami dekoracyjnymi) pionowe (standardowo) leżące model Torino (z blachą między sztabkami) Rodzaj otworów: 10(standardowo) blacha pośrodku 25 * tylko dla typu nr 3 i 4 kolor blachy / krzyży: kolor poręczy:

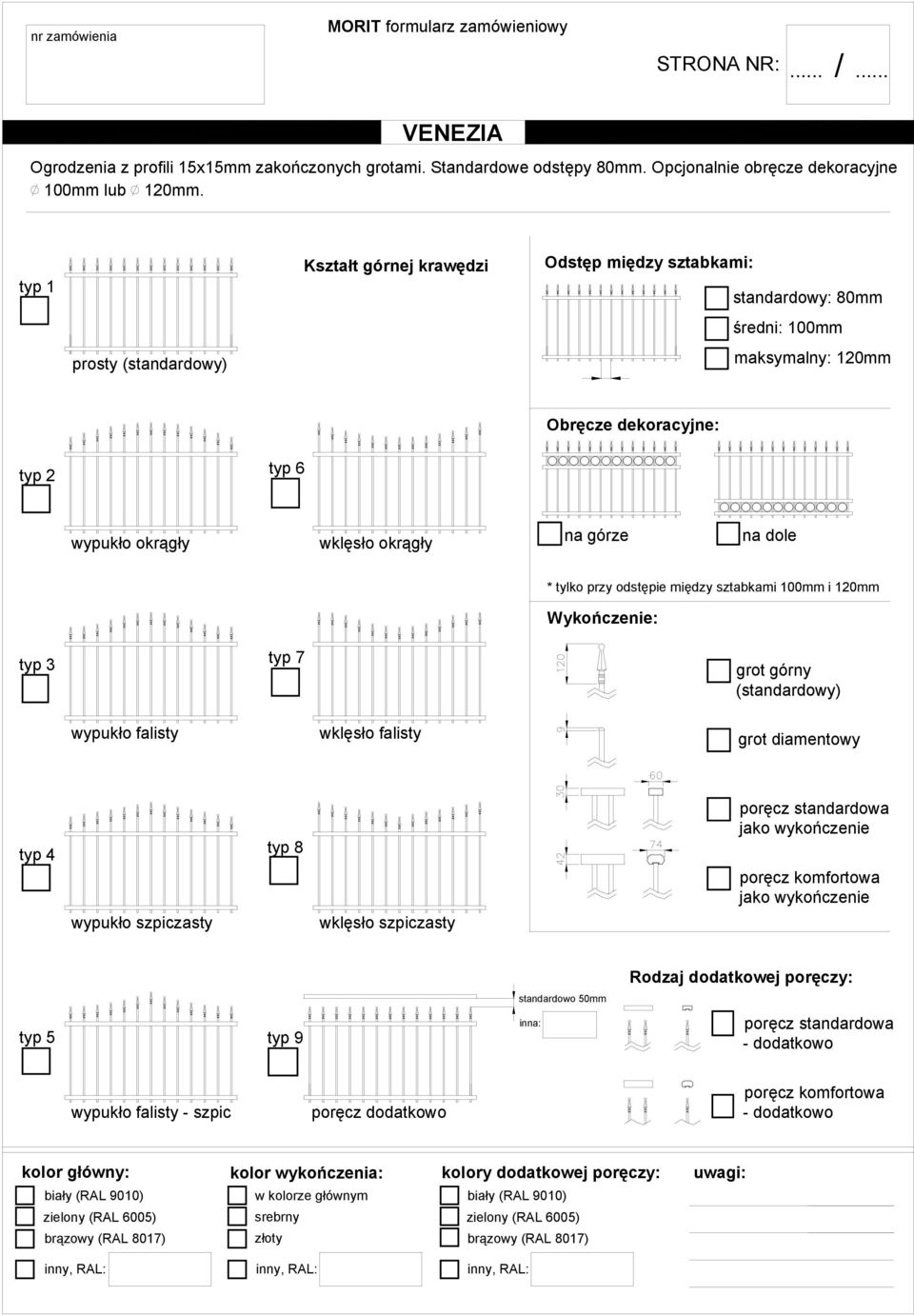

8 STRONA NR: VENEZIA Ogrodzenia z profili 15x15 zakończonych grotami. Standardowe odstępy 80. Opcjonalnie obręcze dekoracyjne 100 lub 120. Kształt górnej krawędzi Odstęp między sztabkami: standardowy: 80 średni: 100 prosty (standardowy) maksymalny: 120 Obręcze dekoracyjne: typ 6 wypukło okrągły wklęsło okrągły na górze na dole typ 7 * tylko przy odstępie między sztabkami 100 i 120 Wykończenie: grot górny (standardowy) wypukło falisty wklęsło falisty grot diamentowy wypukło szpiczasty typ 8 wklęsło szpiczasty jako wykończenie jako wykończenie Rodzaj dodatkowej poręczy: standardowo 50 typ 5 typ 9 wypukło falisty - szpic poręcz dodatkowo kolor wykończenia: w kolorze głównym srebrny złoty kolory dodatkowej poręczy:

9 STRONA NR: VENEZIA Z KRÓTKIMI SZTABAMI Ogrodzenia z profili 15x15 zakończonych grotami. Standardowe odstępy 120. Dodatkowe krótsze sztabki z profili 15x15. Opcjonalnie obręcze dekoracyjne 100 lub 120. inny: górny typ: Odstęp między sztabkami: standardowy: 120 dolny typ: średni: 100 góra: prosta (standardowo) dół: prosty (standardowo) grot dolny Obręcze dekoracyjne: typ 6 tak nie góra: wypukło okrągła dół: wypukło okrągły góra: wklęsło okrągła dół: wklęsło okrągły Wykończenie górne: grot górny (standardowo) typ 7 grot diamentowy góra: wypukło falista dół: wypukło falisty góra: wklęsło falista dół: wklęsło falisty jako wykończenie jako wykończenie Wysokość krótszych sztabek: typ 8 w stosunku 1:3 (standardowo) góra: wypukło szpiczasta dół: wypukło szpiczasty góra: wklęsło szpiczasta dół: wklęsło szpiczasty w stosunku 1:2 standardowo 50 Rodzaj dodatkowej poręczy: typ 5 typ 9 góra: wypukło falista - szpic dół: wypukło falisty - szpic poręcz dodatkowo góra: prosta dół: prosty kolor wykończenia: kolory dodatkowej poręczy: w kolorze głównym srebrny złoty

10 STRONA NR: LOOS Ogrodzenia z blachy perforowanej aluminiowej o grubości 2. Otwory standardowe płotka Maksymalna długość Rodzaj otworów: 10(standardowo) standardowo Dodatkowo: w ramie 60x30 przykrycie pleksą Dodatek dekoracyjny: w ramie 80x50 trójkąt półkole ze sztabami ułożonymi w formie "V" typ 5 standardowo 50 Rodzaj dodatkowej poręczy: z dodatkową poręczą kolor pleksy/el.dekorac.: kolor poręczy:

11 STRONA NR: UMBRIA Ogrodzenia wypełnieniowe z profili sztachetowych 82x19 z odstępami ok 15 lub z profili sztachetowych 60x19 z 15 paskami blachy pomiędzy sztachetami. Oba profile z rowkiem dekoracyjnym. Rodzaj wypełnienia: typ 5 z odstępem (sztabki 82x19) standardowy: 15 inny: pionowa wypukło okrągła z paskami blach bez prześwitu - z paskami blach (sztabki 60x19) Rama: typ 6 ukośna wypukło szpiczasta z paskami blach z dwóch stron (standardowo) Ułożenie górnego profilu (tylko dla modeli w ramie obustronnej): z czterech stron typ 7 pionowe (standardowo) leżące podwójnie ukośna kształt "A" wypukło falista z paskami blach Dodatkowo wycięcie dekoracyjne (typ pionowy i podwójnie ukośny): Rodzaj otworów: 10(standardowo) podwójnie ukośna kształt "V" puste z blachą * w przypadku typu 2 przy każdym elemencie. ogrodzenia należy podać kierunek pochylenia. sztab (w prawo lub w lewo) ze sztabkami z blachą pośrodku 25 kolor pasków blach: kolor poręczy:

12 STRONA NR: SIENA Ogrodzenia z profili 25x19 z rowkiem dekoracyjnym. Standardowe odstępy między sztabkami ok 95. Opcjonalnie różne warianty ułożenia sztabek. Dodatkowe sztabki dekoracyjne: standardowo poziome * tylko dla typów 1, 2 i 3 Dodatkowo: pionowa, pośrodku obręcz romb sztabki podwójne model Piemont (sztabki potrójne) * tylko dla typów 1, 2 i 3 Dodatkowo kule dekoracyjne zaznaczenie * nad wszystkimi sztabkami * proszę zamalować wybrane kule na rysunku Dodatek dekoracyjny: trójkąt półkole górne 25: podwójne "V" podwójne "V" motyw zachodzącego słońca półkole dolne () Ułożenie górnego profilu: romb typ 5 motyw gwiazdy pionowe (standardowo) leżące poręcz komfortowa kolor el. dekoracyjnych: kolor poręczy:

13 STRONA NR: PŁOTKI Wysokość (podawać w ) Szerokość (podawać w ) Nr lewa prawa górna dolna Szerokość podzielić słupkiem? (jeśli tak proszę wpisać ilość słupków) Pochylenie fundamentu (wpisać kąt pochylenia jeśli występuje) Montaż pod kątem (widok z góry) (podać kąt jeśli występuje) Uwagi Ważne! Wymiary ściągać stojąc zawsze od zewnętrznej strony ogrodzenia. Wysokość mierzyć od dolnej krawędzi do spodu daszka, szerokość mierzyć ok. 200 od góry i ok. 200 od spodu (patrz rys. obok). Podawać zawsze środkowe wymiary (patrz rys. obok) odstęp standardowy: (patrz poniżej) górny: 20 odstęp niestandardowy: (patrz poniżej) górny: strona wewnętrzna (dom) dolny: 50 dolny: strona zewnętrzna (ulica) Pochylona płyta wykończeniowa jednostronnie dwustronnie kąt: * W miarę możliwości proszę dołączyć własnoręczny, ogólny szkic ogrodzenia W przypadku jakichkolwiek urozmaiceń terenu tutaj nie uwzględnionych szkic ten jest konieczny * Wymiary oraz ilość ewentualnych słupków należy podać na oddzielnej stronie poświęconej słupkom INNE rodzaj stojących już słupków betonowe przy płotku nr... metalowe przy płotku nr... drewniane przy płotku nr... typ powierzchni słupka gładka chropowata bardzo różnorodna skrzynka pocztowa w płotku nr: (opisać położenie skrzynki względem płotka lub zaznaczyć położenie na rysunku powyżej)

14 STRONA NR: PORĘCZE dodatkowa poręcz montowana z boku (z konsolą patrz rys. obok) przekrój widok z boku Nr ilość długość 4 5 : typ poręczy: poręcz zwykła: BALUSTRADA balu wymiar nr wymiar nr wymiar nr wymiar nr wymiar nr wymiar nr wymiar nr wymiar nr wymiar nr długość podzielić kierunek pochylenia strada słupkiem? spadek nr (wpisać ilość słupków) w lewo patrząc z zewnątrz! spadek w prawo 1 wysokość od podłoża do najwyższego punktu. balustrady (1000 standard) 2 długość między wierzchołkami krańcowych schodków 3 kąt nachylenia 4 odsunięcie górnego słupka (80 standard) 5 odsunięcie dolnego słupka (pośrodku schodka - standard) 6 odstęp od podłoża (patrz płotki) 7 szerokość schodka 8 wysokość schodka 9 odsunięcie płyty rodzaj słupków: balu strada nr betonowy metalowy drewniany (zaznaczyć"x") (zaznaczyć"x") lewy prawy lewy prawy (zaznaczyć"x") lewy prawy * W miarę możliwości proszę dołączyć własnoręczny szkic balustrady W przypadku jakichkolwiek urozmaiceń terenu tutaj nie uwzględnionych szkic ten jest konieczny * Wymiary oraz ilość ewentualnych słupków należy podać na oddzielnej stronie poświęconej słupkom 5

15 STRONA NR: BRAMKA Wysokość (podawać w ) Szerokość (podawać w ) Pochylenie fundamentu (wpisać kąt pochylenia jeśli występuje) kąt do środka Montaż pod kątem (widok z góry) (podać kąt jeśli występuje) Rama z profilu: Nr lewa prawa górna dolna 60x30 80x50 Ważne! Wymiary ściągać stojąc zawsze od zewnętrznej strony ogrodzenia. Wysokość mierzyć od dolnej krawędzi do spodu daszka, szerokość mierzyć ok. 200 od góry i ok. 200 od spodu (patrz rysunek obok). Podawać zawsze środkowe wymiary (patrz rys. obok) odstęp standardowy: (patrz poniżej) odstęp niestandardowy: (patrz poniżej) górny: 20 górny: strona wewnętrzna (dom) dolny: 50 dolny: odstęp górny odstęp dolny poprzeczka poziomo (niestandardowo) wysokość: strona zewnętrzna (ulica) * Bardzo proszę dołączyć własnoręczny, ogólny szkic ogrodzenia w miarę możliwości OTWIERANIE na zewnątrz w lewo Kierunek otwierania bramki (patrząc zawsze od zewnątrz!) na zewnątrz w prawo Klamka ruchoma z obydwu stron ruchoma i stała stała z obydwu stron Kolor klamki w kolorze głównym w kolorze wykończenia srebrny złoty inny RAL: do środka w lewo do środka w prawo rodzaj otwierania same klamki z siłownikiem - bez klamek (rama 80x50) przygotować pod siłownik - bez klamek (rama 80x50) przygotować pod siłownik - wraz z klamkami (rama 80x50) zamek elektryczny (wysokość:... ) zawiasy pod kątem (w przypadku kątu do środka) * INNE rodzaj słupka przy zawiasach: betonowy metalowy drewniany dodatki: zawiasy zakryte kątownikiem długi ogranicznik zatrzask skrzynka pocztowa (opisać położenie skrzynki względem bramki lub zaznaczyć położenie na rysunku powyżej) * Brama otwiera się pod kątem (równolegle do podłoża)

16 STRONA NR: BRAMA DWUSKRZYDŁOWA Wysokość (podawać w ) Szerokość (podawać w ) Pochylenie fundamentu (wpisać kąt pochylenia jeśli występuje) kąt do środka Montaż pod kątem (widok z góry) (podać kąt jeśli występuje) Rama z profilu: Nr lewa prawa górna dolna 60x30 80x50 Ważne! Wymiary ściągać stojąc zawsze od zewnętrznej strony ogrodzenia. Wysokość mierzyć od dolnej krawędzi do spodu daszka, szerokość mierzyć ok. 200 od góry i ok. 200 od spodu (patrz rys. obok). Podawać zawsze środkowe wymiary (patrz rys. obok) odstęp standardowy: (patrz poniżej) odstęp niestandardowy: (patrz poniżej) górny: 20 górny: strona wewnętrzna (dom) dolny: 50 dolny: strona zewnętrzna (ulica) odstęp górny poprzeczka poziomo (niestandardowo) wysokość: odstęp dolny * Bardzo proszę dołączyć własnoręczny, ogólny szkic ogrodzenia w miarę możliwości OTWIERANIE Kierunek otwierania skrzydła ruchomego (patrząc zawsze od zewnątrz!) Klamka ruchoma z obydwu stron ruchoma i stała stała z obydwu stron na zewnątrz w lewo do środka w lewo Podział skrzydeł równy 1:1 (standard) na zewnątrz w prawo do środka w prawo inny: : Kolor klamki w kolorze głównym w kolorze wykończenia srebrny złoty inny RAL: rodzaj otwierania same klamki z siłownikiem bez klamek (rama 80x50) przygotować pod siłownik - bez klamek (rama 80x50) przygotować pod siłownik - wraz z klamkami (rama 80x50) zamek elektryczny (wysokość:... ) zawiasy pod kątem (w przypadku kątu do środka) * INNE rodzaj słupków: lewy prawy betonowy metalowy drewniany dodatki: zawiasy zakryte kątownikiem zatrzask skrzynka pocztowa (opisać położenie skrzynki względem bramki lub zaznaczyć położenie na rysunku powyżej) * Brama otwiera się pod kątem (równolegle do podłoża)

17 STRONA NR: BRAMA PRZESUWNA Wysokość (podawać w ) Szerokość (podawać w ) Pochylenie fundamentu (wpisać kąt pochylenia jeśli występuje) Montaż pod kątem (widok z góry) (podać kąt jeśli występuje) Nr lewa prawa górna dolna Ważne! Wymiary ściągać stojąc zawsze od zewnętrznej strony ogrodzenia. Wysokość mierzyć od dolnej krawędzi do spodu daszka, szerokość mierzyć ok. 200 od góry i ok. 200 od spodu (patrz rys. obok). Podawać zawsze środkowe wymiary (patrz rys. obok) Długość całkowita bramy równa jest szerokości wjazdu + ogon bramy(1/4szerokości +500) odstęp standardowy: (patrz poniżej) odstęp niestandardowy: (patrz poniżej) górny: 20 górny: dolny: 100 dolny: innen aussen długość ogona standardowa (1/4szerokości wjazdu + 500) całkowita długość bramy (szerokość wjazdu + ogon) bez limitu maksymalnie: * Bardzo proszę dołączyć własnoręczny, ogólny szkic ogrodzenia w miarę możliwości OTWIERANIE Kierunek otwierania bramy (patrząc zawsze od zewnątrz!) rodzaj zamykania brama chowa się za murkiem brama dochodzi do murku w lewo w prawo INNE rodzaj otwierania same klamki z siłownikiem (bez klamek) przygotować pod siłownik - bez klamek przygotować pod siłownik - wraz z klamkami dodatki: skrzynka pocztowa (opisać położenie skrzynki względem bramy lub zaznaczyć położenie na rysunku powyżej)

18 STRONA NR: Słupki zwykłe do płotków Nr Ilość Wysokość Typ 1 Kąt Profil Przeznaczenie SŁUPKI Kula Dostępne profile: - 80x80-90x90 (do wbetonowania) - 100x100 (standardowy) - 120x Kula dekoracyjna: (pole w kolumnie kula zakreślić "X" w celu potwierdzenia) Typ A Typ B Typ C u-montaż wbetonowany Przeznaczenie: - "X" - słupek do montażu na murze (słupek z wkładem w kształcie U) - "Y" - słupek montowany do płyt balkonowych ( z wkładem "U" oraz. specjalnymi śrubami korygującymi nachylenie płyty balkonowej) Słupki z płytą spawalniczą do bram (oraz do płotków wyższych niż 1250) Nr Ilość Wysokość Typ Profil Kula Dostępne profile: - 80x80-100x100 (standardowy) płyta spawalnicza - 160x x120 płyta spawalnicza - 200x Kula dekoracyjna: (pole w kolumnie kula zakreślić "X" celu potwierdzenia) Typ A Typ B Typ C Słupki z montażem bocznym do balkonów i balustrad Nr Ilość Wysokość Typ L Profil Kula Dostępne profile: - 80x80-100x100 (standard) - 120x120 Kula dekoracyjna: (pole w kolumnie kula zakreślić "X" w celu potwierdzenia) 6 Typ A Typ B Typ C Typ D Typ E Typ F Typ G 10

19 STRONA NR: DODATKI silnik do bramy niestandardowy:... dodatkowy pilot domofon videofon klucz cyfrowy skrzynka pocztowa (osobno) inne: UWAGI * Proszę wpisać wszelkie uwagi dotyczące ogrodzenia Dziękujemy bardzo za współpracę. W razie jakichkolwiek niejasności związanych z formularzem prosimy o kontakt.

20 Szkic ogrodzenia. Widok z zewnątrz. STRONA NR: MORIT

21 Przykładowy szkic ogrodzenia. Widok z zewnątrz. W przypadku standardowego ogrodzenia W przypadku samej podmurówki
