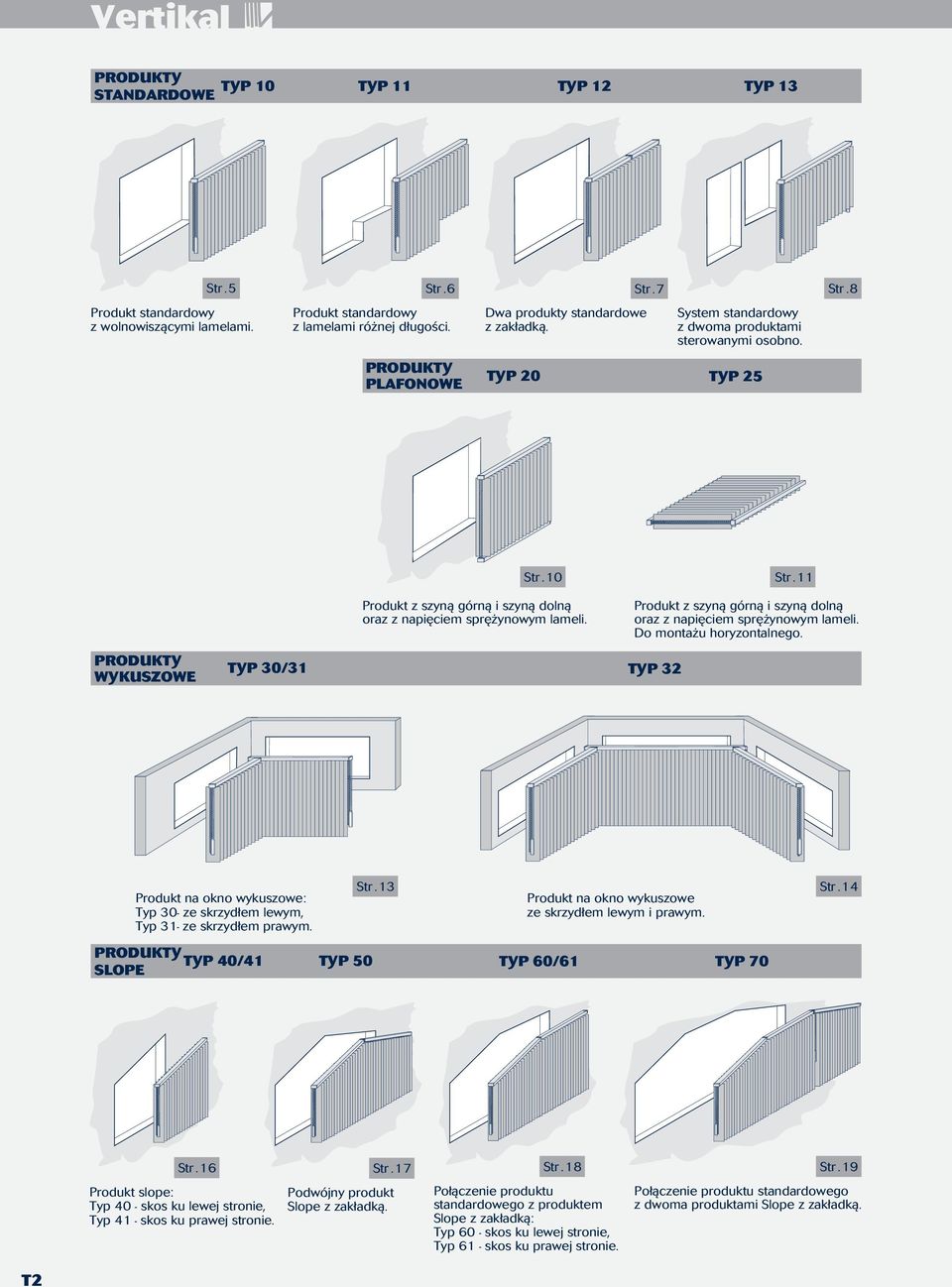

2 PRODUKTY STANDARDOWE TYP 10 TYP 11 TYP 12 TYP 13 Str.5 Str.6 Str.7 Str.8 Produkt standardowy z wolnowiszącymi lamelami. Produkt standardowy z lamelami różnej długości. Dwa produkty standardowe z zakładką. System standardowy z dwoma produktami sterowanymi osobno. PRODUKTY PLAFONOWE TYP 20 TYP 25 Str.10 Str.11 Produkt z szyną górną i szyną dolną oraz z napięciem sprężynowym lameli. Produkt z szyną górną i szyną dolną oraz z napięciem sprężynowym lameli. Do montażu horyzontalnego. PRODUKTY WYKUSZOWE TYP 30/31 TYP 32 Produkt na okno wykuszowe: Typ 30- ze skrzydłem lewym, Typ 31- ze skrzydłem prawym. PRODUKTY SLOPE Str.13 Produkt na okno wykuszowe Str.14 ze skrzydłem lewym i prawym. TYP 40/41 TYP 50 TYP 60/61 TYP 70 Str.16 Str.18 Str.17 Str.19 Produkt slope: Typ 40 - skos ku lewej stronie, Typ 41 - skos ku prawej stronie. Podwójny produkt Slope z zakładką. Połączenie produktu standardowego z produktem Slope z zakładką: Typ 60 - skos ku lewej stronie, Typ 61 - skos ku prawej stronie. Połączenie produktu standardowego z dwoma produktami Slope z zakładką. T2

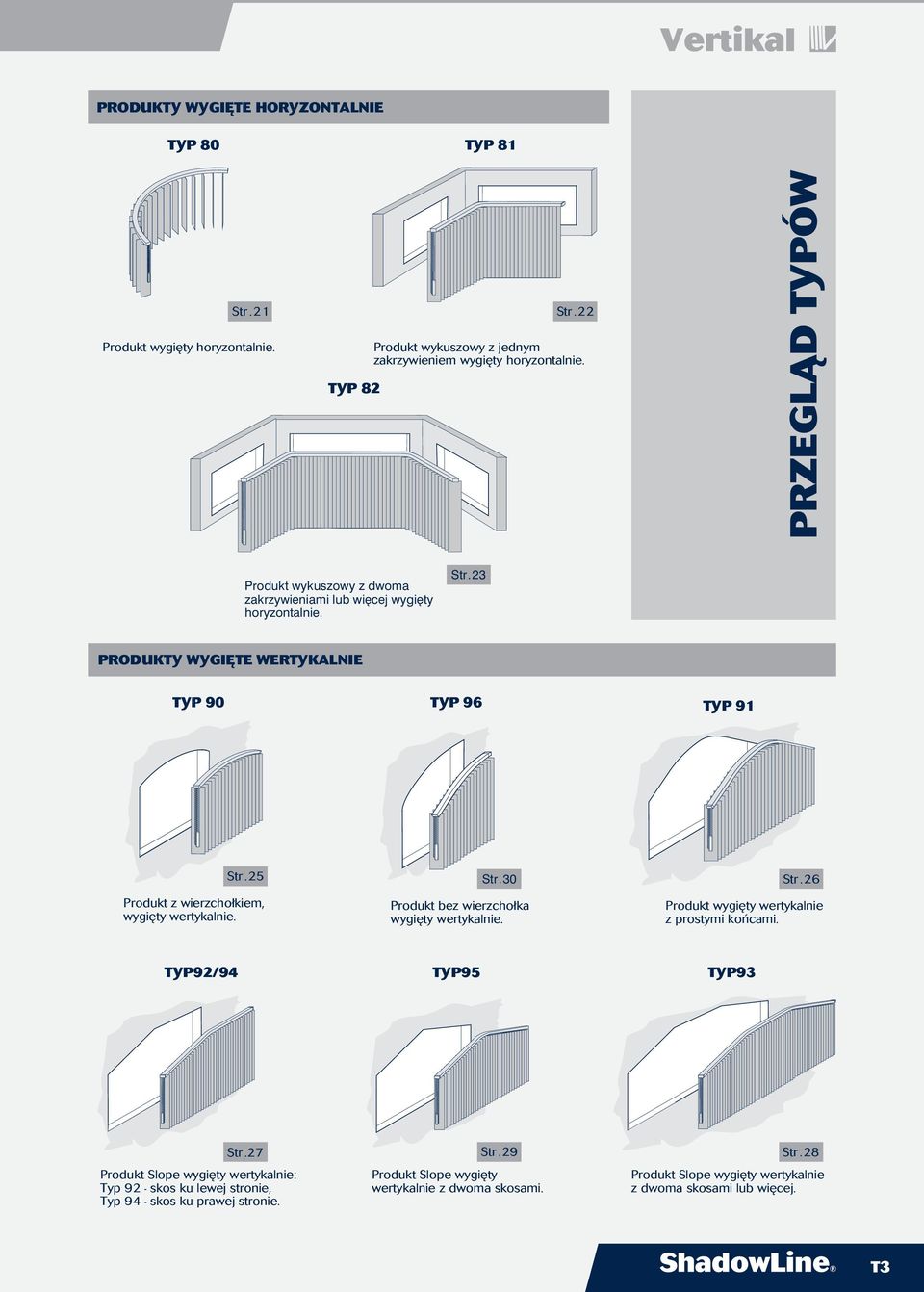

3 PRODUKTY WYGIĘTE HORYZONTALNIE TYP 80 TYP 81 Str.21 Produkt wygięty horyzontalnie. TYP 82 Str.22 Produkt wykuszowy z jednym zakrzywieniem wygięty horyzontalnie. PRZEGLĄD TYPÓW Produkt wykuszowy z dwoma zakrzywieniami lub więcej wygięty horyzontalnie. Str.23 PRODUKTY WYGIĘTE WERTYKALNIE TYP 90 TYP 96 TYP 91 Str.25 Produkt z wierzchołkiem, wygięty wertykalnie. Str.30 Produkt bez wierzchołka wygięty wertykalnie. Str.26 Produkt wygięty wertykalnie z prostymi końcami. TYP92/94 TYP95 TYP93 Str.27 Produkt Slope wygięty wertykalnie: Typ 92 - skos ku lewej stronie, Typ 94 - skos ku prawej stronie. Str.29 Produkt Slope wygięty wertykalnie z dwoma skosami. Str.28 Produkt Slope wygięty wertykalnie z dwoma skosami lub więcej. T33

4 PRODUKTY STANDARDOWE TYP Produkt standardowy Typ 10

5 Typ 10 Produkt standardowy - długość szyny: maks. 7 m - wysokość produktu: maks. 4,8 m - powierzchnia: maks. 33,6 m Długość sterowania: standardowo 1,55 m mierzone od górnej krawędzi zatyczki szyny, dla sterowania łańcuszek/sznur lub monocomando. opcjonalnie: do prawej, do lewej, do środka, dzielone mm, mm - Profil montażowy TYP 10 Produkt standardowy z wolnowiszącymi lamelami. Możliwość zastosowania jako ścianka działowa. szerokość zamówienia = szerokość produktu B wysokość zamówienia = wysokość produktu H (od górnej krawędzi szyny do dolnej krawędzi lameli) Wymiary do odliczenia W ościeżach okiennych: należy wziąć pod uwagę łącznie 1 cm luzu przy ustalaniu szerokości produktu. Zalecany odstęp od podłoża: przy równym podłożu ok. 1 cm, przy nierównym ok. 3 cm. szerokość zamówienia B szerokość cenowa = szerokość produktu B wysokość cenowa = wysokość produktu H Cena podstawowa ustalana jest na podstawie szerokości i wysokości cennikowej oraz rodzaju lameli (należy uwzględnić grupę cenową materiału). wysokość zamówienia H wariant obsługi oraz montażu dodawane są do ceny podstawowej. Produkt typu 10 może być obsługiwany wszystkimi wymienionymi obok wariantami obsługi. / sznurek Monocomando Manualne warianty obsługi mogą być umieszczone po prawej lub lewej stronie produktu. może być umieszczony po stronie prawej, lewej, prawej u góry lub lewej u góry. Patrz str. 36 T53

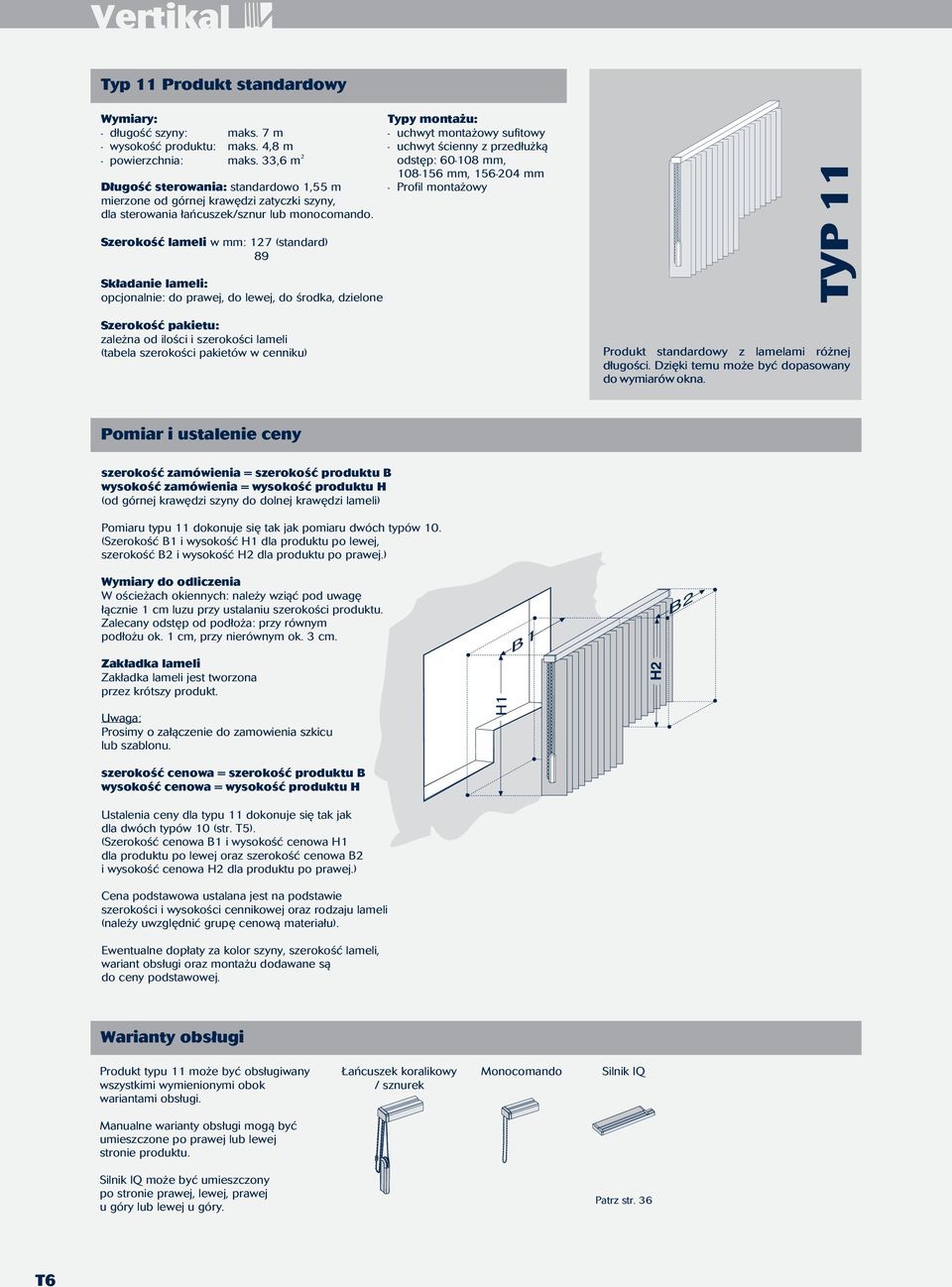

6 Typ 11 Produkt standardowy - długość szyny: maks. 7 m - wysokość produktu: maks. 4,8 m - powierzchnia: maks. 33,6 m Długość sterowania: standardowo 1,55 m mierzone od górnej krawędzi zatyczki szyny, dla sterowania łańcuszek/sznur lub monocomando. opcjonalnie: do prawej, do lewej, do środka, dzielone mm, mm - Profil montażowy TYP 11 Produkt standardowy z lamelami różnej długości. Dzięki temu może być dopasowany do wymiarów okna. szerokość zamówienia = szerokość produktu B wysokość zamówienia = wysokość produktu H (od górnej krawędzi szyny do dolnej krawędzi lameli) Pomiaru typu 11 dokonuje się tak jak pomiaru dwóch typów 10. (Szerokość B1 i wysokość H1 dla produktu po lewej, szerokość B2 i wysokość H2 dla produktu po prawej.) Wymiary do odliczenia W ościeżach okiennych: należy wziąć pod uwagę łącznie 1 cm luzu przy ustalaniu szerokości produktu. Zalecany odstęp od podłoża: przy równym podłożu ok. 1 cm, przy nierównym ok. 3 cm. Zakładka lameli Zakładka lameli jest tworzona przez krótszy produkt. Uwaga: Prosimy o załączenie do zamowienia szkicu lub szablonu. szerokość cenowa = szerokość produktu B wysokość cenowa = wysokość produktu H Ustalenia ceny dla typu 11 dokonuje się tak jak dla dwóch typów 10 (str. T5). (Szerokość cenowa B1 i wysokość cenowa H1 dla produktu po lewej oraz szerokość cenowa B2 i wysokość cenowa H2 dla produktu po prawej.) Cena podstawowa ustalana jest na podstawie szerokości i wysokości cennikowej oraz rodzaju lameli (należy uwzględnić grupę cenową materiału). wariant obsługi oraz montażu dodawane są do ceny podstawowej. H1 B1 H2 B2 Produkt typu 11 może być obsługiwany wszystkimi wymienionymi obok wariantami obsługi. / sznurek Monocomando Manualne warianty obsługi mogą być umieszczone po prawej lub lewej stronie produktu. może być umieszczony po stronie prawej, lewej, prawej u góry lub lewej u góry. Patrz str. 36 T6

7 Typ 12 Produkty standardowe z zakładką - długość szyny: maks. 14 m (7 m każda) - wysokość produktu: maks. 4,8 m 2 - powierzchnia: maks. 67,2 m Długość sterowania: standardowo 1,55 m mierzone od górnej krawędzi zatyczki szyny, dla sterowania łańcuszek/sznur lub monocomando. opcjonalnie: do prawej, do lewej, do środka, dzielone mm, mm - Profil montażowy TYP 12 Dwa produkty typu 10 z zakładką lameli. Zakładka umieszczana jest po stronie przeciwnej do strony sterowania. Element sterujący znajduje się zawsze na zewnątrz. szerokość zamówienia = szerokość produktu B wysokość zamówienia = wysokość produktu H (od górnej krawędzi szyny do dolnej krawędzi lameli) Pomiaru typu 12 dokonuje się tak jak pomiaru dwóch typów 10. (Szerokość B1 i wysokość H1 dla produktu po lewej, szerokość B2 i wysokość H2 dla produktu po prawej.) Wymiary do odliczenia W ościeżach okiennych: należy wziąć pod uwagę łącznie 1 cm luzu przy ustalaniu szerokości produktu. Zalecany odstęp od podłoża: przy równym podłożu ok. 1 cm, przy nierównym ok. 3 cm. szerokość cenowa = szerokość produktu B wysokość cenowa = wysokość produktu H Ustalenia ceny dla typu 12 dokonuje się tak jak dla dwóch typów 10 (str. T5). (Szerokość cenowa B1 i wysokość cenowa H1 dla produktu po lewej oraz szerokość cenowa B2 i wysokość cenowa H2 dla produktu po prawej.) Cena podstawowa ustalana jest na podstawie szerokości i wysokości cennikowej oraz rodzaju lameli (nalezy uwzględnić grupę cenową materiału). wariant obsługi oraz montażu dodawane są do ceny podstawowej. H1 B1 H2 B2 Produkt typu 12 może być obsługiwany wszystkimi wymienionymi obok wariantami obsługi. / sznurek Monocomando Manualne warianty obsługi mogą być umieszczone po prawej lub lewej stronie produktu. może być umieszczony po stronie prawej, lewej, prawej u góry lub lewej u góry. Patrz str. 36 T7

8 Typ 13 Kombinacja drzwi/okno - długość szyny: maks. 7 m - wysokość produktu: maks. 4,8 m - powierzchnia: maks. 33,6 m Długość sterowania: standardowo 1,55 m mierzone od górnej krawędzi zatyczki szyny, dla sterowania łańcuszek/sznur lub monocomando. opcjonalnie: do prawej, do lewej, do środka, dzielone mm, mm - Profil montażowy TYP 13 Dwa systemu typu 10 na jednej szynie, wspólnie obracane. Możliwość oddzielnej obsługi systemów. szerokośc zamówienia = szerokość produktu B wysokośc zamówienia = wysokość produktu H (od górnej krawędzi szyny do dolnej krawędzi lameli) Pomiaru typu 13 dokonuje się tak jak pomiaru dwóch typów 10. (Szerokość B1 i wysokość H1 dla produktu po lewej, szerokość B2 i wysokość H2 dla produktu po prawej.) Przy zamówieniu prosimy podać główną stronę sterowania (obracania i przesuwania) Wymiary do odliczenia W ościeżach okiennych: należy wziąć pod uwagę łącznie 1 cm luzu przy ustalaniu szerokości produktu. Zalecany odstęp od podłoża: przy równym podłożu ok. 1 cm, przy nierównym ok. 3 cm. Uwaga: Prosimy o załączenie do zamówienia szkicu lub szablonu. szerokość cenowa = szerokość produktu B wysokość cenowa = wysokość produktu H Ustalenia ceny dla typu 13 dokonuje się tak jak dla dwóch typów 10 (str. T5). (Szerokość cenowa B1 i wysokość cenowa H1 dla produktu po lewej oraz szerokość cenowa B2 i wysokość cenowa H2 dla produktu po prawej.) Cena podstawowa ustalana jest na podstawie szerokości i wysokości cennikowej oraz rodzaju lameli (należy uwzględnić grupę cenową materiału). wariant obsługi oraz montażu dodawane są do ceny podstawowej. H1 B1 B2 H2 Produkt typu 13 obsługiwany jest manualnie. /sznurek Przy zamówieniu prosimy podać główną stronę sterowania (obracania i przesuwania). T8

9 PRODUKTY PLAFONOWE TYP Produkt plafonowy Typ 25

10 Typ 20 Produkt z szyną górną i dolną - długość szyny: maks. 4 m - wysokość produktu: maks. 4,8 m - powierzchnia: maks. 19,2 m opcjonalnie: do prawej, do lewej, do środka, dzielone mm, mm - Profil montażowy TYP 20 Produkt z szyną górną i szyną dolną oraz z napięciem sprężynowym lameli umieszczonych między szynami. szerokośc zamówienia = szerokość produktu B wysokośc zamówienia = wysokość produktu H (od górnej krawędzi szyny górnej do dolnej krawędzi szyny dolnej) Szyny muszą być zamontowane równolegle. Wymiary do odliczenia Należy wziąć pod uwagę łącznie 1 cm luzu przy ustalaniu szerokości produktu. Odliczenia na wysokości nie są konieczne. szerokość zamówienia B szerokość cenowa = szerokość produktu B wysokość cenowa = wysokość produktu H Cena podstawowa ustalana jest na podstawie szerokości i wysokości cennikowej oraz rodzaju lameli (należy uwzględnić grupę cenową materiału). wysokość zamówienia H wariant obsługi oraz montażu dodawane są do ceny podstawowej. Obsługa przy pomocy koralika łańcuszkowego i sznurka. może być zamontowany na każdej z szyn po stronie prawej, lewej, u góry po prawej lub u góry po lewej. / sznurek Patrz str. 36 T10

11 Typ 25 Produkt plafonowy - długość szyny: maks. 4,5 m (szerokość produktu) - wysokość produktu: maks. 2,0 m 2 - powierzchnia: maks. 9 m opcjonalnie: do prawej, do lewej, do środka, dzielone mm, mm - Profil montażowy TYP 25 Produkt z szyną górną i szyną dolną oraz z napięciem sprężynowym lameli. Do montażu horyzontalnego. szerokość zamówienia = szerokość produktu B wysokość zamówienia = wysokość produktu H (od zewnętrznej prawej krawędzi prawej szyny do zewnętrznej lewej krawędzi lewej szyny) Szyny muszą być zamontowane równolegle. Wymiary do odliczenia Należy wziąć pod uwagę łącznie 1 cm luzu przy ustalaniu szerokości produktu. Odliczenia na wysokości nie są konieczne. wysokość zamówienia H Uwaga: Prosimy o załączenie do zamówienia szkicu lub szablonu. szerokość cenowa = szerokość produktu B wysokość cenowa = wysokość produktu H szerokość zamówienia B Cena podstawowa ustalana jest na podstawie szerokości i wysokości cennikowej oraz rodzaju lameli (należy uwzględnić grupę cenową materiału). wariant obsługi oraz montażu dodawane są do ceny podstawowej. Obsługa przy pomocy koralika łańcuszkowego i sznurka. Jako wyposażenie dodatkowe dostępna jest zatyczka plafonowa umożliwiająca swobodną obsługę, także przy znacznej wysokości montażowej. może być zamontowany na każdej z szyn po stronie prawej, lewej, u góry po prawej lub u góry po lewej. / sznurek Patrz str. 36 T11

12 PRODUKTY WYKUSZOWE TYP Produkt wykuszowy Typ 31

13 Typ 30/31 Produkt wykuszowy (jednoskrzydłowy) - długość szyny: maks. 7 m (każda z szyn) - wysokość produktu: maks. 4,8 m 2 - powierzchnia: maks. 33,6 m (każdy z produktów) Długość sterowania: standardowo 1,55 m mierzone od górnej krawędzi zatyczki szyny, dla sterowania łańcuszek/sznur lub monocomando. opcjonalnie: do prawej, do lewej, do środka, dzielone mm, mm - Profil montażowy TYP 30/31 Produkt wykuszowy powstały z kombinacji dwóch typów 10. Typ 30- ze skrzydłem lewym Typ 31- ze skrzydłem prawym Wymiary produktu obliczane są przez producenta. szerokość zamówienia = szerokość wnęki B1, B2 wysokość zamówienia = wysokość produktu H1, H2 (od górnej krawędzi szyny do dolnej krawędzi lameli) Pomiaru typu 30/31 dokonuje się tak jak pomiaru dwóch typów 10. (Szerokość wnęki B1 i wysokość H1 dla produktu po lewej, szerokość wnęki B2 i wysokość H2 dla produktu po prawej.) H2 Odległość od ściany W musi być zawsze podana. Wymiary do odliczenia Zalecany odstęp od podłoża: przy równym podłożu ok. 1 cm, przy nierównym ok. 3 cm. H1 szerokość cenowa = szerokość wnęki B1, B2 wysokość cenowa = wysokość produktu H1, H2 Ustalenia ceny dla typu 30/31 dokonuje się tak jak dla dwóch typów 10 (str. T5). (Szerokość wnęki B1 i wysokość H1 dla produktu po lewej, szerokość wnęki B2 i wysokość H2 dla produktu po prawej.) szerokość wnęki B2 Cena podstawowa ustalana jest na podstawie szerokości i wysokości cennikowej oraz rodzaju lameli (należy uwzględnić grupę cenową materiału). szerokość wnęki B1 Sterowanie W = odległość od ściany wariant obsługi oraz montażu dodawane są do ceny podstawowej. Sterowanie Produkt typu 30/31 może być obsługiwany wszystkimi wymienionymi obok wariantami obsługi. / sznurek Monocomando Manualne warianty obsługi mogą być umieszczone po prawej lub lewej stronie produktu. może być umieszczony po stronie prawej, lewej, prawej u góry lub lewej u góry. Patrz str. 36 T13

14 Typ 32 Produkt wykuszowy (dwuskrzydłowy) - długość szyny: maks. 7 m (każda z szyn) - wysokość produktu: maks. 4,8 m 2 - powierzchnia: maks. 33,6 m (każdy z produktów) Długość sterowania: standardowo 1,55 m mierzone od górnej krawędzi zatyczki szyny, dla sterowania łańcuszek/sznur lub monocomando. opcjonalnie: do prawej, do lewej, do środka, dzielone mm, mm - Profil montażowy TYP 32 Produkt wykuszowy powstały z kombinacji trzech typów 10. Skrzydła po lewej i po prawej stronie. Wymiary produktu obliczane są przez producenta. szerokość zamówienia = szerokość wnęki B1, B2, B3 wysokość zamówienia = wysokość produktu H1, H2, H3 (od górnej krawędzi szyny do dolnej krawędzi lameli) Pomiaru typu 32 dokonuje się tak jak pomiaru trzech typów 10. (Szerokość wnęki B1 i wysokość H1 dla produktu po lewej, szerokość wnęki B2 i wysokość H2 dla produktu środkowego, szerokość wnęki B3 i wysokość H3 dla produktu po prawej.) Odległość od ściany W musi być zawsze podana. Wymiary do odliczenia Zalecany odstęp od podłoża: przy równym podłożu ok. 1 cm, przy nierównym ok. 3 cm. H1 H2 H3 szerokość wnęki B2 szerokość cenowa = szerokość wnęki B1, B2, B3 wysokość cenowa = wysokość produktu H1, H2, H3 Ustalenia ceny dla typu 32 dokonuje się tak jak dla trzech typów 10 (str. T5). (Szerokość wnęki B1 i wysokość H1 dla produktu po lewej, szerokość wnęki B2 i wysokość H2 dla produktu środkowego, szerokość wnęki B3 i wysokość H3 dla produktu po prawej.) szerokość wnęki B1 Sterowanie Sterowanie szerokość wnęki B3 W = odległość od ściany Cena podstawowa ustalana jest na podstawie szerokości i wysokości cennikowej oraz rodzaju lameli (należy uwzględnić grupę cenową materiału). wariant obsługi oraz montażu dodawane są do ceny podstawowej. Pojedyncze produkty typu 32 mogą być obsługiwane wszystkimi wymienionymi obok wariantami obsługi. / sznurek Monocomando Manualne warianty obsługi mogą być umieszczone po prawej lub lewej stronie produktu, jednak na skrzydłach zawsze po stronie zewnątrznej. Patrz str. 36 może być umieszczony po stronie prawej, lewej, prawej u góry lub lewej u góry. T14

15 PRODUKTY SLOPE TYP Produkt Slope Typ 40

16 Typ 40/41 Produkt Slope - długość szyny: maks. 7 m - wysokość produktu: maks. 4,8 m o - kąt nachylenia: maks. 55 Długość sterowania: standardowo 1,55 m mierzone od górnej krawędzi zatyczki szyny, dla sterowania łańcuszek/sznur lub monocomando. zawsze do wyższej strony produktu mm, mm Produkt Slope Typ 40 - skos ku lewej stronie Typ 41 - skos ku prawej stronie TYP 40/41 Wymiary produktu obliczane są przez producenta. Konieczne jest podanie wymiarów powierzchni, która ma być zasłonięta (np. fragmentu okna). szerokość zamówienia = szerokość podstawy wysokość zamówienia = od najwyższego górnego punktu kątowego do dolnej krawędzi lameli Przykład pomiaru: 1. Ustalić jaki obszar ma zostać zasłonięty przez produkt 2. Wyznaczyć najbardziej wysunięte punkty kątowe 3. Poprowadzić pionowe linie od górnych punktów w dół do podstawy i zaznaczyć je (np. do parapetu lub podłogi) 4. Pomiędzy dolnymi punktami zmierzyć szerokość podstawy = szerokość zamówienia (bez odliczeń) 5. Wymierzyć wysokości, uwzględniając odliczenia (ok. 1-3cm) szerokość cenowa = szerokość podstawy B wysokość cenowa = największa wysokość (H2) Cena podstawowa ustalana jest na podstawie szerokości i wysokości cennikowej oraz rodzaju lameli (należyuwzględnić grupę cenową materiału). wyskość H1 maks. 55 wyskość H2 szerokość podstawy B (szerokość zamówienia) H1 B H2 wariant obsługi oraz montażu dodawane są do ceny podstawowej. Produkty typu 40/41 są standardowo wyposażane w łańcuszek koralikowy i hamulec sznura, który zapobiega otwieraniu się produktu. W produktach Slope używana jest standardowo przekładnia 4:1. Sterowanie może być umieszczone po prawej lub lewej stronie produktu (min. długość sterowania - 50cm, przy przekładni 4:1 min. długość sterowania - 65cm) jest zawsze montowany po wyższej stronie produktu (nad szyną lub z boku szyny). / sznurek Patrz str. 36 T16

17 Typ 50 Podwójny produkt Slope - długość szyny: maks. 7 m (każda z szyn) - wysokość produktu: maks. 4,8 m o - kąt nachylenia: maks. 55 (każdy z produktów) Długość sterowania: standardowo 1,55 m mierzone od górnej krawędzi zatyczki szyny, dla sterowania łańcuszek/sznur lub monocomando. zawsze do wyższej strony produktu mm, mm TYP 50 Podwójny produkt Slope z zakładką. Sterowanie po jednej z zewnętrznych stron produktu. Wymiary produktu obliczane są przez producenta. Konieczne jest podanie wymiarów powierzchni, która ma być zasłonięta (np. fragmentu okna). szerokość zamówienia = szerokość podstawy wysokość zamówienia = od najwyższego górnego punktu kątowego do dolnej krawędzi lameli Przykład pomiaru: 1. Ustalić jaki obszar ma zostać zasłonięty przez produkt 2. Wyznaczyć najbardziej wysunięte punkty kątowe 3. Poprowadzić pionowe linie od górnych punktów w dół do podstawy i zaznaczyć je (np. do parapetu lub podłogi) 4. Pomiędzy dolnymi punktami zmierzyć szerokość podstawy = szerokość zamówienia (bez odliczeń) 5. Wymierzyć wysokości, uwzględniając odliczenia (ok. 1-3 cm) H1 H2 B1 B2 H3 szerokość cenowa = szerokość podstawy B wysokość cenowa = największa wysokość (H2) Ustalenia ceny dla typu 50 dokonuje się tak jak dla dwóch typów 40/41 (str. T16). Cena podstawowa ustalana jest na podstawie szerokości i wysokości cennikowej oraz rodzaju lameli (należy uwzględnić grupę cenową). wariant obsługi oraz montażu dodawane są do ceny podstawowej. wys. zamówienia H1 maks. 55 wys. zamówienia H2 szer. podstawy B1 szer. podstawy B2 (szer. zamówienia 1) (szer. zamówienia 2) wys. zamówienia H3 Produkty typu 50 są standardowo wyposażane w łańcuszek koralikowy i hamulec sznura, który zapobiega otwieraniu się produktu. W produktach Slope używana jest standardowo przekładnia 4:1. Sterowanie może być umieszczone po prawej lub lewej stronie (min. długość sterowania - 50 cm, przy przekładni 4:1 min. długość sterowania - 65 cm) jest zawsze montowany po wyższej stronie produktu (nad szyną lub z boku szyny). / sznurek Patrz str. 36 T17

18 Typ 60/61 Produkt Slope + produkt standardowy - długość szyny: maks. 7 m (każdy z produktów) - wysokość produktu: maks. 4,8 m o - kąt nachylenia: maks. 55 (produkt Slope) Długość sterowania: standardowo 1,55 m mierzone od górnej krawędzi zatyczki szyny, dla sterowania łańcuszek/sznur lub monocomando. zawsze po wyższej stronie produktu Slope. Przy produkcie standardowym opcjonalnie: do prawej, do lewej, do środka, dzielone mm, mm TYP 60/61 Połączenie produktu standardowego z produktem Slope z zakładką Typ 60 - skos ku lewej stronie Typ 61 - skos ku prawej stronie Wymiary produktu obliczane są przez producenta. Konieczne jest podanie wymiarów powierzchni, która ma być zasłonięta (np. fragmentu okna). szerokość zamówienia = szerokość podstawy wysokość zamówienia = od najwyższego górnego punktu kątowego do dolnej krawędzi lameli Przykład pomiaru: 1. Ustalić jaki obszar ma zostać zasłonięty przez produkt 2. Wyznaczyć najbardziej wysunięte punkty kątowe 3. Poprowadzić pionowe linie od górnych punktów w dół do podstawy i zaznaczyć je (np. do parapetu lub podłogi) 4. Pomiędzy dolnymi punktami zmierzyć szerokość podstawy = szerokość zamówienia (bez odliczeń) 5. Wymierzyć wysokości, uwzględniając odliczenia (ok. 1-3 cm) szerokość cenowa = szerokość podstawy B wysokość cenowa = największa wysokość (H2) H1 H2 B1 B2 Ustalenia ceny dla typu 60/61 dokonuje się tak jak dla typu 40/41 (str. T16) i typu 10 (str. T5). Cena podstawowa ustalana jest na podstawie szerokości i wysokości cennikowej oraz rodzaju lameli (należy uwzględnić grupę cenową materiału). wariant obsługi oraz montażu dodawane są do ceny podstawowej. wys. zamówienia H1 maks. 55 wys. zamówienia H2 szer. podstawy B1 szer. podstawy B2 (szer. zamówienia 1) (szer. zamówienia 2) Produkt Slope może być obsługiwany wszystkimi wymienionymi obok wariantami obsługi, natomiast produkt standardowy wszystkimi wariantami typu 10 (str. T5). W produktach Slope używana jest standardowo przekładnia 4:1. Sterowanie może być umiejscowione po prawej lub lewej stronie. Przy produkcie Slope powinno znajdować się po stronie zewnętrznej (min. długość sterowania - 50cm, przy przekładni 4:1 min. długość sterowania - 65cm) jest zawsze montowany po wyższej stronie produktu (nad szyną lub z boku szyny). / sznurek Patrz str. 36 T18

19 Typ 70 Porudukt Slope + standardowy + Slope - długość szyny: maks. 7 m (każdy z produktów) - wysokość produktu: maks. 4,8 m o - kąt nachylenia: maks. 55 (produkt Slope) Długość sterowania: standardowo 1,55 m mierzone od górnej krawędzi zatyczki szyny, dla sterowania łańcuszek/sznur lub monocomando. zawsze po wyższej stronie produktu Slope. Przy produkcie standardowym opcjonalnie: do prawej, do lewej, do środka, dzielone mm, mm TYP 70 Połączenie produktu standardowego z dwoma produktami Slope z zakładką. Sterowanie produktu standardowego umieszczone jest na złączeniu produktów (występuje ok. 1 cm prześwitu). Wymiary produktu obliczane są przez producenta. Konieczne jest podanie wymiarów powierzchni, która ma być zasłonięta (np. fragmentu okna). szerokość zamówienia = szerokość podstawy wysokość zamówienia = od najwyższego górnego punktu kątowego do dolnej krawędzi lameli H3 Przykład pomiaru: 1. Ustalić jaki obszar ma zostać zasłonięty przez produkt 2. Wyznaczyć najbardziej wysunięte punkty kątowe 3. Poprowadzić pionowe linie od górnych punktów w dół do podstawy i zaznaczyć je (np. do parapetu lub podłogi) 4. Pomiędzy dolnymi punktami zmierzyć szerokość podstawy = szerokość zamówienia (bez odliczeń) 5. Wymierzyć wysokości, uwzględniając odliczenia (ok. 1-3 cm) H1 B1 H2 B2 B3 szerokość cenowa = szerokość podstawy B wysokość cenowa = największa wysokość (H2) Ustalenia ceny dla typu 70 dokonuje się tak jak dla typu 40/41 (str. T16) i typu 10 (str. T5). Cena podstawowa ustalana jest na podstawie szerokości i wysokości cennikowej oraz rodzaju lameli (należy uwzględnić grupę cenową materiału). wariant obsługi oraz montażu dodawane są do ceny podstawowej. wys. zamówienia H1 maks. 55 wys. zamówienia H2 szer. podstawy B1 szer. podstawy B2 szer. podstawy B3 (szer. zamówienia 1) (szer. zamówienia 2)(szer. zamówienia 3) wys. zamówienia H3 Produkt Slope może być obsługiwany wszystkimi wymienionymi obok wariantami obsługi, natomiast produkt standardowy wszystkimi wariantami typu 10 (str. T5). Przekładnia 4:1 jest używana przy ciężkich produktach. Sterowanie może być umiejscowione po prawej lub lewej stronie. Przy produkcie Slope powinno znajdować się po stronie zewnętrznej (min. długość sterowania - 50cm, przy przekładni 4:1 min. długość sterowania - 65cm) jest zawsze montowany po wyższej stronie produktu (nad szyną lub z boku szyny). / sznurek Patrz str. 36 T19

20 PRODUKTY WYGIĘTE HORYZONTALNIE TYP Produkt wygięty horyzontalnie Typ 80

21 Typ 80 Produkt wygięty horyzontalnie - długość szyny po rozciągnięciu: maks. 5,6 m - wysokość produktu: maks. 4,8 m Długość sterowania: standardowo 1,55 m mierzone od górnej krawędzi zatyczki szyny, dla sterowania łańcuszek/sznur lub monocomando. Minimalny promień: 900 mm (przy lamelach 127 mm) 650 mm (przy lamelach mm) mm, mm Wymiary do odliczenia: Zalecany odstęp od podłoża: przy równym podłożu ok. 1 cm, przy nierównym ok. 3 cm. TYP 80 opcjonalnie: do prawej, do lewej, do środka, dzielone Produkt wygięty horyzontalnie. Możliwość zastosowania jako ścianka działowa. Wariant 1: Wymiar produktu typu 80 jest definiowany przez kąt, promień i wysokość. Wariant 2 i 3: Ustalenie wymiarów na miejscu przy pomocy prostych wskazówek wymiarowania. Uwaga: prosimy o załączenie do zamówienia szkicu lub szablonu. wysokość zamówienia = wysokość produktu (od górnej krawędzi szyny do dolnej krawędzi lameli) Promień = R Kąt Wariant standardowy Zmierzyć produkt lub ścianę. Posiadając te pomiary oraz wysokość produktu, możliwe jest obliczenie wymiarów za pomocą programu produkcyjnego. (Przy wymiarach ściennych dodatkowo podać odległość od ściany.) Posiadając te pomiary oraz wysokość produktu, możliwe jest obliczenie wymiarów za pomocą programu produkcyjnego Głębokość łuku Szerokość sieczna 1/2 Szerokości siecznej Przy produkcie wolnostojącym Zmierzyć proste odcinki do przewidywanych punktów przecięcia. (Przy wymiarach ściennych dodatkowo podać odległość od ściany.) B1 T1 T2 T3 T4 B2 B3 B4 B5 B6 Pomiar ściany Szerokość podstawy Ustalić szerokość podstawową wnęki. Podzielić szerokość na jednakowe odcinki (np. co 50 cm). W tych punktach zmierzyć głębokość wnęki. W tym przypadku możliwe jest ustalenie wymiaru produktu przez producenta (podać wysokość systemu i odstęp od ściany W, promień zostanie obliczony dzięki zwymiarowaniu punktów T). T5 W Promień szyny: Prosimy ustalić promień względem środka szyny. Strona sterowania: Prosimy podać stronę sterowania patrząc od środka promienia. szerokość cenowa = rozciągnięta długość szyny wysokość cenowa = wysokość produktu Rozciągnięta długość szyny (w cm) obliczana jest w następujący sposób: promień (w cm) x kąt x 0,0175 Cena podstawowa ustalana jest na podstawie szerokości i wysokości cennikowej oraz rodzaju lameli (należy uwzględnić grupę cenową materiału). Promień = R Kąt Szerokość cenowa = długość rozciągniętej szyny wariant obsługi oraz montażu dodawane są do ceny podstawowej. Produkt typu 80 może być obsługiwany wszystkimi wymienionymi obok wariantami obsługi umieszczonymi po prawej lub lewej stronie produktu. może być umieszczony po stronie prawej, lewej, prawej u góry lub lewej u góry. / sznurek z przekładnią 4:1 Przekładnia planetarna na zapytanie T21

22 Typ 81 Produkt wygięty horyzontalnie - długość szyny po rozciągnięciu: maks. 5,6 m - wysokość produktu: maks. 4,8 m Długość sterowania: standardowo 1,55 m mierzone od górnej krawędzi zatyczki szyny, dla sterowania łańcuszek/sznur. Minimalny promień: 900 mm (przy lamelach 127 mm) 650 mm (przy lamelach mm) mm, mm Wymiary do odliczenia: Zalecany odstęp od podłoża: przy równym podłożu ok. 1 cm, przy nierównym ok. 3 cm. TYP 81 opcjonalnie: do prawej, do lewej, do środka, dzielone Produkt wygięty horyzontalnie Możliwość zastosowania jako ścianka działowa. Wariant 1: Wymiar produktu typu 81 jest definiowany przez kąt, promień i wysokość. Wariant 2 i 3: Ustalenie wymiarów na miejscu przy pomocy prostych wskazówek wymiarowania S1 Promień = S 2 R Kąt A S1 S3 S2 B Promień Wariant standardowy Przy produkcie wolno stojącym T2 T3 T4 T5 T6 T1 B B4 B5 B6 B1 2 B3 Szerokość podstawy Pomiar ściany W Uwaga: prosimy o załączenie do zamówienia szkicu lub szablonu. wysokość zamówienia = wysokość produktu (od górnej krawędzi szyny do dolnej krawędzi lameli). Promień szyny: Prosimy ustalić promień względem środka szyny. Zmierzyć produkt lub ścianę. Posiadając te pomiary oraz wysokość produktu, możliwe jest obliczenie wymiarów za pomocą programu produkcyjnego. (Przy wymiarach ściennych dodatkowo podać odległość od ściany.) Alternatywnie: Wymiarowanie tak jak przy typie 32 (str. T14) (dodatkowo podając wymagany promień). Zmierzyć proste odcinki do przewidywanych punktów przecięcia. Posiadając te pomiary oraz wysokość produktu, możliwe jest obliczenie wymiarów za pomocą programu produkcyjnego (Przy wymiarach ściennych dodatkowo podać odległość od ściany.) Ustalić szerokość podstawową wnęki. Podzielić szerokość na jednakowe odcinki (uważać, by w obszarze promienia były co najmniej trzy punkty). W tych punktach zmierzyć głębokość wnęki. W tym przypadku możliwe jest ustalenie wymiaru produktu przez producenta (podać wysokość systemu i odstęp od ściany W, promień zostanie obliczony dzięki zwymiarowaniu punktów T). Strona sterowania: Prosimy podać stronę sterowania patrząc od środka promienia. Promień= R S2 szerokość cenowa = rozciągnięta długość szyny wysokość cenowa = wysokość produktu S1 Kąt Rozciągnięta długość szyny (w cm) obliczana jest w następujący sposób: promień (w cm) x kąt x 0,0175 Cena podstawowa ustalana jest na podstawie szerokości i wysokości cennikowej oraz rodzaju lameli (należy uwzględnić grupę cenową materiału). S1 + rozciągnięta długość R + S2 = Szerokość cenowa = długość rozciągniętej szyny wariant obsługi oraz montażu dodawane są do ceny podstawowej. Produkt typu 81 może być obsługiwany wszystkimi wymienionymi obok wariantami obsługi umieszczonymi po prawej lub lewej stronie produktu. może być umieszczony po stronie prawej, lewej, prawej u góry lub lewej u góry (należy zachować min. 400 mm płaskiej powierzchni mm na każdy moduł) / sznurek z przekładnią 4:1 Przekładnia planetarna Patrz str. 36 T22

23 Typ 82 Produkt wygięty horyzontalnie - długość szyny po rozciągnięciu: maks. 5,6 m - wysokość produktu: maks. 4,8 m Długość sterowania: standardowo 1,55 m mierzone od górnej krawędzi zatyczki szyny, dla sterowania łańcuszek/sznur. Minimalny promień: 900 mm (przy lamelach 127 mm) 650 mm (przy lamelach mm) mm, mm Wymiary do odliczenia: Zalecany odstęp od podłoża: przy równym podłożu ok. 1 cm, przy nierównym ok. 3 cm. TYP 82 opcjonalnie: do prawej, do lewej, do środka, dzielone Produkt wykuszowy z dwoma lub więcej zakrzywieniami wygięty horyzontalnie (podobny do typu 32). Możliwość zastosowania jako ścianka działowa. Wariant 1: Wymiar produktu typu 82 jest definiowany przez kąt, promień i wysokość. Wariant 2 i 3: Ustalenie wymiarów na miejscu przy pomocy prostych wskazówek wymiarowania S1 R1 S2 R2 (min. W 120 cm) W 2 Wariant standardowy S3 S1 B S2 R1 R2 S3 S4 A D Przy produkcie wolnostojącym C S5 T 1 T 2 T3 T4 T5 T6 T 7 B1 B 2 B3 B4 B5 B 6 B7 B8 Szerokość sieczna Pomiar ściany W Uwaga: Prosimy o załączenie do zamówienia szkicu lub szablonu. wysokość zamówienia = wysokość produktu (od górnej krawędzi szyny do dolnej krawędzi lameli) Promień szyny: Prosimy ustalić promień względem środka szyny. Zmierzyć produkt lub ścianę. Posiadając te pomiary oraz wysokość produktu, możliwe jest obliczenie wymiarów za pomocą programu produkcyjnego. (Przy wymiarach ściennych dodatkowo podać odległość od ściany.) Alternatywnie: Wymiarowanie tak jak przy typie 32 (str. T14) (dodatkowo podając wymagany promień). Zmierzyć proste odcinki do przewidywanych punktów przecięcia. Posiadając te pomiary oraz wysokość produktu, możliwe jest obliczenie wymiarów za pomocą programu produkcyjnego (Przy wymiarach ściennych dodatkowo podać odległość od ściany.) Ustalić szerokość podstawową wnęki. Podzielić szerokość na jednakowe odcinki (uważać, by w obszarze promienia były co najmniej trzy punkty). W tych punktach zmierzyć głębokość wnęki. W tym przypadku możliwe jest ustalenie wymiaru produktu przez producenta (podać wysokość systemu i odstęp od ściany W, promień zostanie obliczony dzięki zwymiarowaniu punktów T). Strona sterowania: Prosimy podać stronę sterowania patrząc od środka promienia. szerokość cenowa = rozciągnięta długość szyny wysokość cenowa = wysokość produktu Rozciągnięta długość szyny (w cm) obliczana jest w następujący sposób: promień (w cm) x kąt x 0,0175 Cena podstawowa ustalana jest na podstawie szerokości i wysokości cennikowej oraz rodzaju lameli (należy uwzględnić grupę cenową materiału). S1 R1 S2 R2 W 1 W 2 S 1 + rozciągnięta + S 2 + rozciągnięta + S 3 = długość R1 długość R2 Szerokość cenowa = długość rozciągniętej szyny S3 wariant obsługi oraz montażu dodawane są do ceny podstawowej. Produkt typu 81 może być obsługiwany wszystkimi wymienionymi obok wariantami obsługi umieszczonymi po prawej lub lewej stronie produktu. może być umieszczony po stronie prawej, lewej, prawej u góry lub lewej u góry (należy zachować min. 400 mm płaskiej powierzchni mm na każdy moduł) / sznurek z przekładnią 4:1 Przekładnia planetarna Patrz str. 36 T23

24 PRODUKTY WYGIĘTE WERTYKALNIE TYP Produkt wygięty wertykalnie Typ 91

25 Typ 90 Produkt wygięty wertykalnie - długość szyny po rozciągnięciu: maks. 5,6 m - wysokość produktu: maks. 4,8 m Długość sterowania: standardowo 1,55 m mierzone od górnej krawędzi zatyczki szyny, dla sterowania łańcuszek/sznur. Minimalny promień: R = 500 mm o Kąt rozwarcia: maks mm, mm Wymiary do odliczenia: Zalecany odstęp od podłoża: przy równym podłożu ok. 1 cm, przy nierównym ok. 3 cm. TYP 90 zawsze w najwyższym punkcie (środek produktu) Uwaga: Możliwość wykonania tylko symetrycznych form. Produkt z wierzchołkiem, wygięty wertykalnie Wariant 1: Wymiar produktu typu 90 jest definiowany przez kąt, promień i wysokość. Wariant 2 i 3: Ustalenie wymiarów na miejscu przy pomocy prostych wskazówek wymiarowania. Uwaga: Prosimy o załączenie do zamówienia szkicu lub szablonu. wysokość zamówienia = wysokość produktu (od górnej krawędzi szyny do dolnej krawędzi lameli) Promień szyny: Prosimy podać promień poprowadzony do krawędzi górnej. Możliwy tylko niezmienny promień Promień = R Kąt maks. 110 Wariant standardowy Zmierzyć produkt lub okno. Wysokość produktu Posiadając te pomiary możliwe jest obliczenie wymiarów za pomocą programu produkcyjnego. (Przy składaniu zamówienia podać czego dotyczy pomiar: okna, wnęki czy szyny). Wysokość łuku Szerokość sieczna Pomiar uproszczony Wysokość produktu Zmierzyć szerokości siecznej. W połowie szerokości siecznej ustalić wysokość łuku. Posiadając te pomiary możliwe jest obliczenie wymiarów za pomocą programu produkcyjnego. (Przy składaniu zamówienia podać czego dotyczy pomiar: okna, wnęki czy szyny). H1 B 1 H2 H3 B 2 H4 B 3 B 4 H5 B 5 H6 Szerokość podstawy Pomiar ściany lub okna H7 B 6 Wysokość produktu Zmierzyć szerokość podstawy. Podzielić szerokość na jednakowe odcinki (np. co 50 cm). W tych punktach zmierzyć wysokość. W tym przypadku możliwe jest ustalenie wymiaru produktu przez producenta (promień zostanie obliczony dzięki zwymiarowaniu punktów H). szerokość cenowa = rozciągnięta długość szyny wysokość cenowa = wysokość produktu Rozciągnięta długość szyny (w cm) obliczana jest w następujący sposób: promień (w cm) x kąt x 0,0175 Cena podstawowa ustalana jest na podstawie szerokości i wysokości cennikowej oraz rodzaju lameli (należy uwzględnić grupę cenową materiału). Promień = R Kąt Wysokość cenowa = wysokość produktu wariant obsługi oraz montażu dodawane są do ceny podstawowej. Szerokość cenowa = rozciągnięta długość szyny Produkt typu 90 obsługiwany jest przy pomocy łańcuszka koralikowego i sznurka z przekładnią 4:1. / sznurek z przekładnią 4:1 Sterowanie może być umieszczone po prawej lub lewej stronie produktu. może być umieszczony po stronie prawej, lewej, prawej u góry lub lewej u góry. Przekładnia planetarna na zapytanie T25

26 Typ 91 Produkt wygięty wertykalnie - długość szyny po rozciągnięciu: maks. 5,6 m - wysokość produktu: maks. 4,8 m Długość sterowania: standardowo 1,55 m mierzone od górnej krawędzi zatyczki szyny, dla sterowania łańcuszek/sznur. Minimalny promień: R = 500 mm o Kąt rozwarcia: maks mm, mm Wymiary do odliczenia: Zalecany odstęp od podłoża: przy równym podłożu ok. 1 cm, przy nierównym ok. 3 cm. 1 TYP 91 zawsze w najwyższym punkcie (środek produktu) Uwaga: Możliwość wykonania tylko symetrycznych form. Produkt wygięty wertykalnie z prostymi końcami. (Patrz też: typ 95) Wariant 1: Wymiar produktu typu 91 jest definiowany przez kąt, promień, odcinki proste i wysokość. Wariant 2 i 3: Ustalenie wymiarów na miejscu przy pomocy prostych wskazówek wymiarowania. Uwaga: Prosimy o załączenie szkicu lub szablonu. wysokość zamówienia = wysokość produktu (od górnej krawędzi szyny do dolnej krawędzi lameli) Promień szyny: Prosimy podać promień poprowadzony do krawędzi górnej. Możliwy tylko niezmienny promień maks. 55 S1 Promień = R Kąt Wariant standardowy Zmierzyć produkt lub okno. Posiadając te pomiary możliwe jest obliczenie wymiarów za pomocą programu produkcyjnego. (Przy składaniu zamówienia podać czego dotyczy pomiar: okna, wnęki czy szyny). S2 Wysokość produktu maks. 55 S1 Zmierzyć szerokość podstawy. Podzielić szerokość na jednakowe odcinki (np. co 50 cm). W tych punktach zmierzyć wysokość. Wysokość łuku Szerokość sieczna Szerokość podstawy Pomiar uproszczony H Zmierzyć szerokości siecznej. W połowie szerokości siecznej ustalić wysokość łuku. Posiadając te pomiary możliwe jest obliczenie wymiarów za pomocą programu produkcyjnego. (Przy składaniu zamówienia podać czego dotyczy pomiar: okna, wnęki czy szyny). S2 Wysokość produktu H1 maks. 55 H2 B1 H3 H4 H5 B 2 B3 B4 B5 B 6 B7 B8 Szerokość podstawy Pomiar ściany lub okna W tym przypadku możliwe jest ustalenie wymiaru produktu przez producenta (promień zostanie obliczony dzięki zwymiarowaniu punktów H). H6 H7 H8 H9 Wysokość produktu szerokość cenowa = rozciągnięta długość szyny wysokość cenowa = wysokość produktu Rozciągnięta długość szyny (w cm) obliczana jest w następujący sposób: promień (w cm) x kąt x 0,0175 S1 Promień = R Kąt S2 Wysokość cenowa = wysokość produktu Cena podstawowa ustalana jest na podstawie szerokości i wysokości cennikowej oraz rodzaju lameli (należy uwzględnić grupę cenową materiału). wariant obsługi oraz montażu dodawane są do ceny podstawowej. S1+ rozciągnięta długość R + S2 = Szerokość cenowa = rozciągnięta długość szyny Produkt typu 91 obsługiwany jest przy pomocy łańcuszka koralikowego i sznurka z przekładnią 4:1 lub przy pomocy silnika 12V. Sterowanie może być umieszczone po prawej lub lewej stronie produktu. może być umieszczony po stronie prawej, lewej, prawej u góry lub lewej u góry (należy zachować min. 400 mm płaskiej powierzchni mm na każdy moduł) / sznurek z przekładnią 4:1 Przekładnia planetarna patrz str. 36 T26

27 Typ 92/94 Produkt wygięty wertykalnie - długość szyny po rozciągnięciu: maks. 5,6 m - wysokość produktu: maks. 4,8 m Długość sterowania: standardowo 1,55 m mierzone od górnej krawędzi zatyczki szyny, dla sterowania łańcuszek/sznur. Minimalny promień: R = 500 mm o Kąt rozwarcia: maks. 55 zawsze w najwyższym punkcie mm, mm Wymiary do odliczenia: Zalecany odstęp od podłoża: przy równym podłożu ok. 1 cm, przy nierównym ok. 3 cm. Produkt Slope wygięty wertykalnie Typ 92 - skos ku lewej stronie Typ 94 - skos ku prawej stronie TYP 92/94 Wariant 1: Wymiar produktu typu 92/94 jest definiowany przez kąt, promień, odcinki proste i wysokość. Wariant 2 Pomiar okna jak przy produkcie Slope typu 61 (str. T18). Wariant 3 Ustalenie wymiarów na miejscu przy pomocy prostych wskazówek wymiarowania. Uwaga: Prosimy o załączenie do zamówienia szkicu lub szablonu. wysokość zamówienia = wysokość produktu (od górnej krawędzi szyny do dolnej krawędzi lameli). Promień=R maks. 55 S1 Promień= R Kąt Wariant standardowy Zmierzyć produkt lub okno. Posiadając te pomiary możliwe jest obliczenie wymiarów za pomocą programu produkcyjnego. (Przy składaniu zamówienia podać czego dotyczy pomiar: okna, wnęki czy szyny). S2 Wysokość produktu maks. 55 Wysokość łuku 1 Szerokość podstawy 1 Szerokość podstawy 2 = =Szerokość Szerokość zamówienia zamówieia 1 Szczyt okna lub ściany Wysokość łuku 2 Ustalić jaki obszar ma zostać zasłonięty. Wyznaczyć najbardziej wysunięte punkty kątowe. Poprowadzić pionowe linie od górnych punktów w dół do podstawy i zaznaczyć je. Pomiędzy dolnymi punktami zmierzyć szerokość podstawy. Podać żądany promień. Wymiar produktu ustalony będzie przez program produkcyjny. H1 maks. 55 B1 H2 H3 H4 H5 H6 H7 Pomiar ściany B2 B3 B4 B 5 B6 Szerokość podstawy Wysokość łuku Zmierzyć szerokość podstawy. Podzielić szerokość na jednakowe odcinki(uważać, by w obszarze promienia były co najmniej trzy punkty). W tych punktach zmierzyć wysokość. W tym przypadku możliwe jest ustalenie wymiaru produktu przez producenta (promień zostanie obliczony dzięki zwymiarowaniu punktów H). Promień szyny: Prosimy podać promień poprowadzony do krawędzi górnej. szerokość cenowa = rozciągnięta długość szyny wysokość cenowa = wysokość produktu Rozciągnięta długość szyny (w cm) obliczana jest w następujący sposób: promień (w cm) x kąt x 0,0175 S1 Promień= R Kąt S2 Wysokość cenowa = wysokość produktu Cena podstawowa ustalana jest na podstawie szerokości i wysokości cennikowej oraz rodzaju lameli (należy uwzględnić grupę cenową materiału). S1 + rozciągnięta długość R + S2 = Szerokość cenowa = Rozciągnięta długość szyny wariant obsługi oraz montażu dodawane są do ceny podstawowej. Produkty typu 92 i 94 obsługiwane są przy pomocy łańcuszka koralikowego i sznurka z przekładnią 4:1 lub przy pomocy silnika 12V. Sterowanie może być umieszczone po prawej lub lewej stronie produktu. może być umieszczony po stronie prawej, lewej, prawej u góry lub lewej u góry (należy zachować min. 400 mm płaskiej powierzchni mm na każdy moduł) / sznurek z przekładnią 4:1 Przekładnia planetarna patrz str. 36 T27

28 Typ 93 Produkt wygięty wertykalnie - długość szyny po rozciągnięciu: maks. 5,6 m - wysokość produktu: maks. 4,8 m Długość sterowania: standardowo 1,55 m mierzone od górnej krawędzi zatyczki szyny, dla sterowania łańcuszek/sznur Minimalny promień: R1= R2 = 500 mm o Kąt rozwarcia: maks mm, mm Wymiary do odliczenia: Zalecany odstęp od podłoża: przy równym podłożu ok. 1 cm, przy nierównym ok. 3 cm. TYP 93 na środku produktu Uwaga: Możliwość wykonania tylko symetrycznych form. Produkt Slope wygięty wertykalnie z dwoma skosami lub więcej. Wariant 1: Wymiar produktu typu 93 jest definiowany przez kąt, promień, odcinki proste i wysokość. Wariant 2 Pomiar okna jak przy produkcie Slope typu 70 (str. T19). Wariant 3 Ustalenie wymiarów na miejscu przy pomocy prostych wskazówek wymiarowania. Uwaga: Prosimy o załączenie do zamówienia szkicu lub szablonu. wysokość zamówienia = wysokość produktu (od górnej krawędzi szyny do dolnej krawędzi lameli) S1 R1 S2 R2 (min. W 1W 2 20 cm) Wariant standardowy Zmierzyć produkt lub okno. Posiadając te pomiary możliwe jest obliczenie wymiarów za pomocą programu produkcyjnego. (Przy składaniu zamówienia podać czego dotyczy pomiar: okna, wnęki czy szyny). S3 maks. 55 Wysokość produktu Promień 1 = R1 Wysokość zamowienia 1 Szerokość podstawy 1= Szerokość zamówienia 1 Wysokość zamowienia 2 Szerokość podstawy 2= Szerokość zamówienia 2 Szczyt okna lub ściany Promień 2 = R2 maks. 55 Wysokość zamowienia 3 Szerokość podstawy 3= Szerokość zamówienia 3 Ustalić jaki obszar ma zostać zasłonięty. Wyznaczyć najbardziej wysunięte punkty kątowe. Poprowadzić pionowe linie od górnych punktów w dół do podstawy i zaznaczyć je. Pomiędzy dolnymi punktami zmierzyć szerokość podstawy. Podać żądany promień. Wymiar produktu ustalony będzie przez program produkcyjny. H1 Promień 1 = R1 H2 H3 H4 H5 H6 H7 H8 Pomiar ściany Szerokość podstawy Promień 2 = R2 maks. 55 B 1 B 2 B 3 B 4 B 5 B 6 B 7 B 8 Zmierzyć szerokość podstawy. Podzielić szerokość na jednakowe odcinki (uważać, by w obszarze promienia były co najmniej trzy punkty). W tych punktach zmierzyć wysokość. W tym przypadku możliwe jest ustalenie wymiaru produktu przez producenta (promień zostanie obliczony dzięki zwymiarowaniu punktów H). H9 Wysokość produktu Promień szyny: Prosimy podać promień poprowadzony do krawędzi górnej. szerokość cenowa = rozciągnięta długość szyny wysokość cenowa = wysokość produktu Rozciągnięta długość szyny (w cm) obliczana jest w następujący sposób: promień (w cm) x kąt x 0,0175 S1 R1 S2 R2 W 1W 2 S3 Wysokość cenowa = wysokość produktu Cena podstawowa ustalana jest na podstawie szerokości i wysokości cennikowej oraz rodzaju lameli (należy uwzględnić grupę cenową materiału). wariant obsługi oraz montażu dodawane są do ceny podstawowej. S1 + rozciągnięta długość R1 + S2 + rozciągnięta długość R2 + S3 = Szerokość cenowa = rozciągnięta długość szyny Produkt typu 93 obsługiwany jest przy pomocy łańcuszka koralikowego i sznurka z przekładnią 4:1 lub przy pomocy silnika 12V. Sterowanie może być umieszczone po prawej lub lewej stronie produktu. może być umieszczony po stronie prawej, lewej, prawej u góry lub lewej u góry (należy zachować min. 400 mm płaskiej powierzchni mm na każdy moduł) / sznurek z przekładnią 4:1 Przekładnia planetarna patrz str. 36 T28

29 Typ 95 Produkt wygięty wertykalnie - długość szyny po rozciągnięciu: maks. 5,6 m - wysokość produktu: maks. 4,8 m Długość sterowania: standardowo 1,55 m mierzone od górnej krawędzi zatyczki szyny, dla sterowania łańcuszek/sznur Minimalny promień: 500 mm o Kąt rozwarcia: maks mm, mm Wymiary do odliczenia: Zalecany odstęp od podłoża: przy równym podłożu ok. 1 cm, przy nierównym ok. 3 cm. TYP 95 zawsze w najwyższym punkcie (środek produktu) Uwaga: Możliwość wykonania tylko symetrycznych form (S1=S2). Produkt Slope wygięty wertykalnie z dwoma skosami. Wariant 1: Wymiar produktu typu 95 jest definiowany przez kąt, promień, odcinki proste i wysokość. 1 maks. 55 Kąt Promień= R 2 Promień= R maks. 55 Wariant 2 Pomiar okna jak przy produkcie Slope typu 50. Uwaga: Prosimy o załączenie do zamówienia szkicu lub szablonu. wysokość zamówienia = wysokość produktu (od górnej krawędzi szyny do dolnej krawędzi lameli) S1 Wariant standardowy Zmierzyć produkt lub okno. Posiadając te pomiary możliwe jest obliczenie wymiarów za pomocą programu produkcyjnego. (Przy składaniu zamówienia podać czego dotyczy pomiar: okna, wnęki czy szyny). S2 Wysokość produktu Wysokość 1 Wysokość 2 Szerokość podstawy 1= Szerokość podstawy 2= Szerokość zamówienia 1 Szerokość zamówienia 1 Szczyt okna lub ściany Ustalić jaki obszar ma zostać zasłonięty. Wyznaczyć najbardziej wysunięte punkty kątowe. Poprowadzić pionowe linie od górnych punktów w dół do podstawy i zaznaczyć je. Pomiędzy dolnymi punktami zmierzyć szerokość podstawy. Wymiar produktu ustalony będzie przez program produkcyjny. Wysokość 3 szerokość cenowa = rozciągnięta długość szyny wysokość cenowa = wysokość produktu Rozciągnięta długość szyny (w cm) obliczana jest w następujący sposób: promień (w cm) x kąt x 0,0175 Cena podstawowa ustalana jest na podstawie szerokości i wysokości cennikowej oraz rodzaju lameli (uwzględnić grupę cenową). S1 Promień = R Kąt S2 Wysokość cenowa = wysokość produktu wariant obsługi oraz montażu dodawane są do ceny podstawowej. S1 + rozciągnięta długość R + S2 = Szerokość cenowa = rozciągnięta długość szyny. Produkt typu 95 obsługiwany jest przy pomocy łańcuszka koralikowego i sznurka z przekładnią 4:1 lub przy pomocy silnika 12V. Sterowanie może być umieszczone po prawej lub lewej stronie produktu. może być umieszczony po stronie prawej, lewej, prawej u góry lub lewej u góry (należy zachować min. 400 mm płaskiej powierzchni mm na każdy moduł) / sznurek z przekładnią 4:1 Przekładnia planetarna patrz str. 36 T29

30 Typ 96 Produkt wygięty wertykalnie - długość szyny po rozciągnięciu: maks. 5,6 m - wysokość produktu: maks. 4,8 m Długość sterowania: standardowo 1,55 m mierzone od górnej krawędzi zatyczki szyny, dla sterowania łańcuszek/sznur Minimalny promień: 500 mm o Kąt rozwarcia: maks mm, mm Wymiary do odliczenia: Zalecany odstęp od podłoża: przy równym podłożu ok. 1 cm, przy nierównym ok. 3 cm. TYP 96 zawsze w najwyższym punkcie Produkt bez wierzchołka wygięty wertykalnie. Wymiary produktu obliczane są przez producenta. Pomiar: Zmierzyć szerokość podstawy. Podzielić szerokość na jednakowe odcinki (np. co 50 cm). W tych punktach zmierzyć wysokość. Promień zostanie obliczony dzięki zwymiarowaniu punktów H. Uwaga: Prosimy o załączenie do zamówienia szkicu lub szablonu. wysokość zamówienia = wysokość produktu (od górnej krawędzi szyny do dolnej krawędzi lameli) H1 H2 H3 Kąt H4 H5 Wysokość produktu Promień szyny: Podać promień do krawędzi górnej. Możliwy tylko niezmienny promień. szerokość cenowa = rozciągnięta długość szyny wysokość cenowa = wysokość produktu B 1 B 2 B 3 B 4 Szerokość podstawy Rozciągnięta długość szyny (w cm) obliczana jest w następujący sposób: promień (w cm) x kąt x 0,0175 Cena podstawowa ustalana jest na podstawie szerokości i wysokości cennikowej oraz rodzaju lameli (należy uwzględnić grupę cenową materiału). wariant obsługi oraz montażu dodawane są do ceny podstawowej. Produkt typu 95 obsługiwany jest przy pomocy łańcuszka koralikowego i sznurka z przekładnią 4:1 lub przy pomocy silnika 12V. Sterowanie może być umieszczone po prawej lub lewej stronie produktu. może być umieszczony po stronie prawej, lewej, prawej u góry lub lewej u góry (należy zachować min. 400 mm płaskiej powierzchni mm na każdy moduł) / sznurek z przekładnią 4:1 Przekładnia planetarna na zapytanie T30

31 OPCJE SYSTEMOWE
