1 Stan na 28 czerwca 2012 INDECO DRZWI SYSTEMOWE PN-EN 1527:2000 ITB AT /2009

2

3 INDECO DRZWI SYSTEMOWE

4

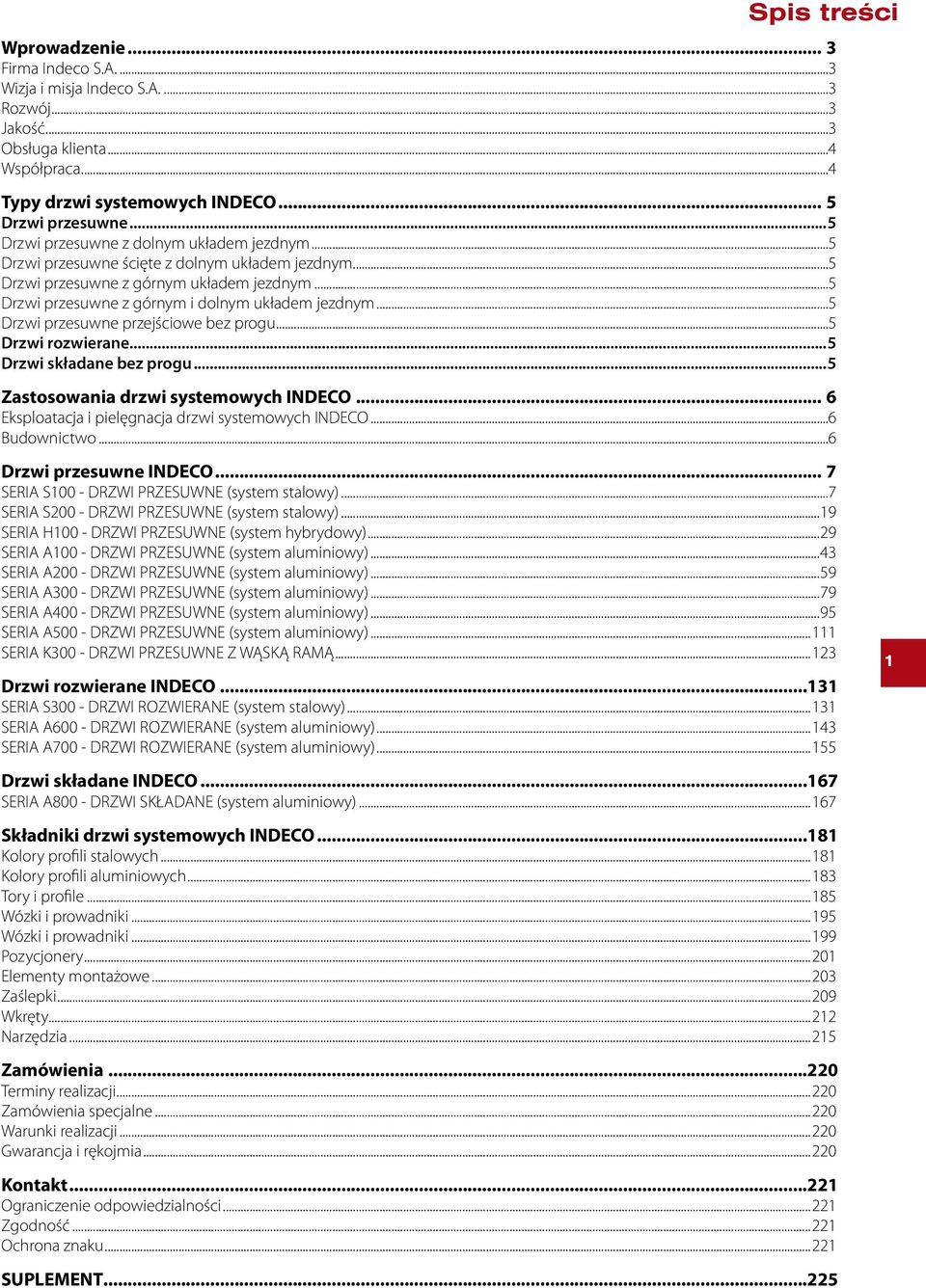

5 Spis treści Wprowadzenie... 3 Firma Indeco S.A...3 Wizja i misja Indeco S.A...3 Rozwój...3 Jakość...3 Obsługa klienta...4 Współpraca...4 Typy drzwi systemowych INDECO... 5 Drzwi przesuwne...5 Drzwi przesuwne z dolnym układem jezdnym...5 Drzwi przesuwne ścięte z dolnym układem jezdnym...5 Drzwi przesuwne z górnym układem jezdnym...5 Drzwi przesuwne z górnym i dolnym układem jezdnym...5 Drzwi przesuwne przejściowe bez progu...5 Drzwi rozwierane...5 Drzwi składane bez progu...5 Zastosowania drzwi systemowych INDECO... 6 Eksploatacja i pielęgnacja drzwi systemowych INDECO...6 Budownictwo...6 Drzwi przesuwne INDECO... 7 SERIA S100 - DRZWI PRZESUWNE (system stalowy)...7 SERIA S200 - DRZWI PRZESUWNE (system stalowy)...19 SERIA H100 - DRZWI PRZESUWNE (system hybrydowy)...29 SERIA A100 - DRZWI PRZESUWNE (system aluminiowy)...43 SERIA A200 - DRZWI PRZESUWNE (system aluminiowy)...59 SERIA A300 - DRZWI PRZESUWNE (system aluminiowy)...79 SERIA A400 - DRZWI PRZESUWNE (system aluminiowy)...95 SERIA A500 - DRZWI PRZESUWNE (system aluminiowy) SERIA K300 - DRZWI PRZESUWNE Z WĄSKĄ RAMĄ Drzwi rozwierane INDECO SERIA S300 - DRZWI ROZWIERANE (system stalowy) SERIA A600 - DRZWI ROZWIERANE (system aluminiowy) SERIA A700 - DRZWI ROZWIERANE (system aluminiowy) Drzwi składane INDECO SERIA A800 - DRZWI SKŁADANE (system aluminiowy) Składniki drzwi systemowych INDECO Kolory profili stalowych Kolory profili aluminiowych Tory i profile Wózki i prowadniki Wózki i prowadniki Pozycjonery Elementy montażowe Zaślepki Wkręty Narzędzia Zamówienia Terminy realizacji Zamówienia specjalne Warunki realizacji Gwarancja i rękojmia Kontakt Ograniczenie odpowiedzialności Zgodność Ochrona znaku SUPLEMENT...225

6 2

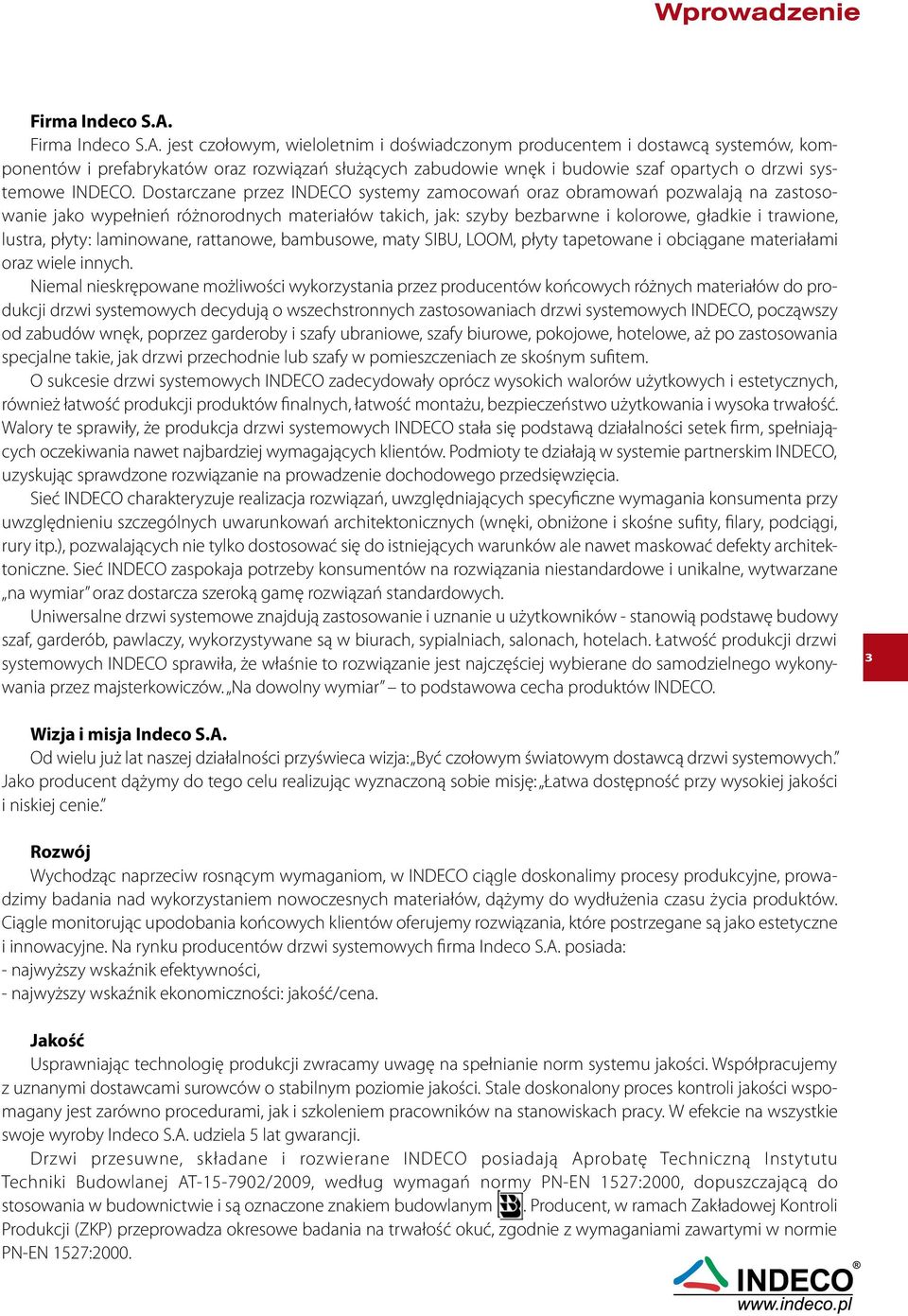

7 Wprowadzenie Firma Indeco S.A. Firma Indeco S.A. jest czołowym, wieloletnim i doświadczonym producentem i dostawcą systemów, komponentów i prefabrykatów oraz rozwiązań służących zabudowie wnęk i budowie szaf opartych o drzwi systemowe INDECO. Dostarczane przez INDECO systemy zamocowań oraz obramowań pozwalają na zastosowanie jako wypełnień różnorodnych materiałów takich, jak: szyby bezbarwne i kolorowe, gładkie i trawione, lustra, płyty: laminowane, rattanowe, bambusowe, maty SIBU, LOOM, płyty tapetowane i obciągane materiałami oraz wiele innych. Niemal nieskrępowane możliwości wykorzystania przez producentów końcowych różnych materiałów do produkcji drzwi systemowych decydują o wszechstronnych zastosowaniach drzwi systemowych INDECO, począwszy od zabudów wnęk, poprzez garderoby i szafy ubraniowe, szafy biurowe, pokojowe, hotelowe, aż po zastosowania specjalne takie, jak drzwi przechodnie lub szafy w pomieszczeniach ze skośnym sufitem. O sukcesie drzwi systemowych INDECO zadecydowały oprócz wysokich walorów użytkowych i estetycznych, również łatwość produkcji produktów finalnych, łatwość montażu, bezpieczeństwo użytkowania i wysoka trwałość. Walory te sprawiły, że produkcja drzwi systemowych INDECO stała się podstawą działalności setek firm, spełniających oczekiwania nawet najbardziej wymagających klientów. Podmioty te działają w systemie partnerskim INDECO, uzyskując sprawdzone rozwiązanie na prowadzenie dochodowego przedsięwzięcia. Sieć INDECO charakteryzuje realizacja rozwiązań, uwzględniających specyficzne wymagania konsumenta przy uwzględnieniu szczególnych uwarunkowań architektonicznych (wnęki, obniżone i skośne sufity, filary, podciągi, rury itp.), pozwalających nie tylko dostosować się do istniejących warunków ale nawet maskować defekty architektoniczne. Sieć INDECO zaspokaja potrzeby konsumentów na rozwiązania niestandardowe i unikalne, wytwarzane na wymiar oraz dostarcza szeroką gamę rozwiązań standardowych. Uniwersalne drzwi systemowe znajdują zastosowanie i uznanie u użytkowników - stanowią podstawę budowy szaf, garderób, pawlaczy, wykorzystywane są w biurach, sypialniach, salonach, hotelach. Łatwość produkcji drzwi systemowych INDECO sprawiła, że właśnie to rozwiązanie jest najczęściej wybierane do samodzielnego wykonywania przez majsterkowiczów. Na dowolny wymiar to podstawowa cecha produktów INDECO. Wizja i misja Indeco S.A. Od wielu już lat naszej działalności przyświeca wizja: Być czołowym światowym dostawcą drzwi systemowych. Jako producent dążymy do tego celu realizując wyznaczoną sobie misję: Łatwa dostępność przy wysokiej jakości i niskiej cenie. Rozwój Wychodząc naprzeciw rosnącym wymaganiom, w INDECO ciągle doskonalimy procesy produkcyjne, prowadzimy badania nad wykorzystaniem nowoczesnych materiałów, dążymy do wydłużenia czasu życia produktów. Ciągle monitorując upodobania końcowych klientów oferujemy rozwiązania, które postrzegane są jako estetyczne i innowacyjne. Na rynku producentów drzwi systemowych firma Indeco S.A. posiada: - najwyższy wskaźnik efektywności, - najwyższy wskaźnik ekonomiczności: jakość/cena. Jakość Usprawniając technologię produkcji zwracamy uwagę na spełnianie norm systemu jakości. Współpracujemy z uznanymi dostawcami surowców o stabilnym poziomie jakości. Stale doskonalony proces kontroli jakości wspomagany jest zarówno procedurami, jak i szkoleniem pracowników na stanowiskach pracy. W efekcie na wszystkie swoje wyroby Indeco S.A. udziela 5 lat gwarancji. Drzwi przesuwne, składane i rozwierane INDECO posiadają Aprobatę Techniczną Instytutu Techniki Budowlanej AT /2009, według wymagań normy PN-EN 1527:2000, dopuszczającą do stosowania w budownictwie i są oznaczone znakiem budowlanym. Producent, w ramach Zakładowej Kontroli Produkcji (ZKP) przeprowadza okresowe badania na trwałość okuć, zgodnie z wymaganiami zawartymi w normie PN-EN 1527:2000.

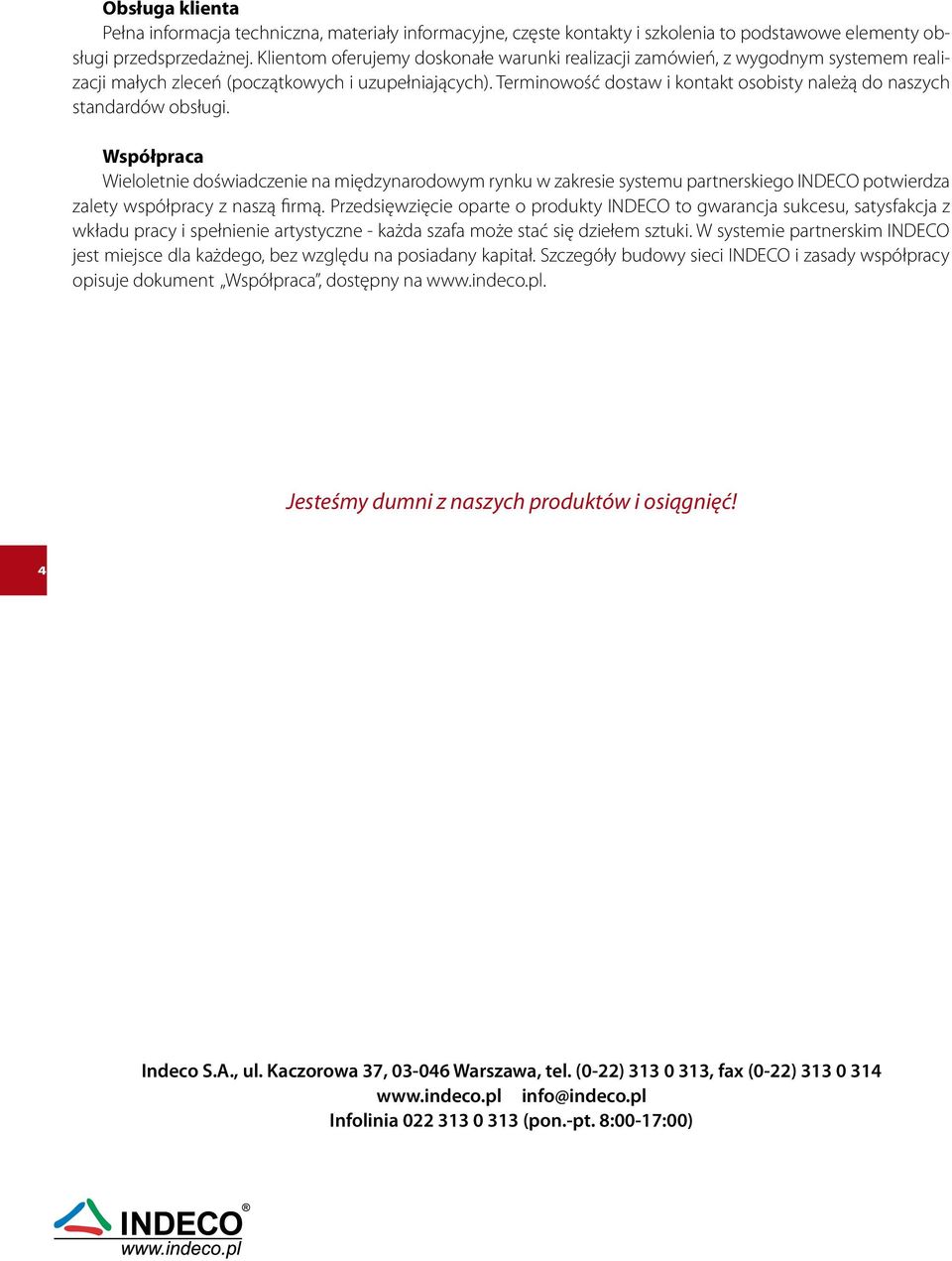

8 Obsługa klienta Pełna informacja techniczna, materiały informacyjne, częste kontakty i szkolenia to podstawowe elementy obsługi przedsprzedażnej. Klientom oferujemy doskonałe warunki realizacji zamówień, z wygodnym systemem realizacji małych zleceń (początkowych i uzupełniających). Terminowość dostaw i kontakt osobisty należą do naszych standardów obsługi. Współpraca Wieloletnie doświadczenie na międzynarodowym rynku w zakresie systemu partnerskiego INDECO potwierdza zalety współpracy z naszą firmą. Przedsięwzięcie oparte o produkty INDECO to gwarancja sukcesu, satysfakcja z wkładu pracy i spełnienie artystyczne - każda szafa może stać się dziełem sztuki. W systemie partnerskim INDECO jest miejsce dla każdego, bez względu na posiadany kapitał. Szczegóły budowy sieci INDECO i zasady współpracy opisuje dokument Współpraca, dostępny na Jesteśmy dumni z naszych produktów i osiągnięć! Indeco S.A., ul. Kaczorowa 37, Warszawa, tel. (0-22) , fax (0-22) info@indeco.pl Infolinia (pon.-pt. 8:00-17:00)

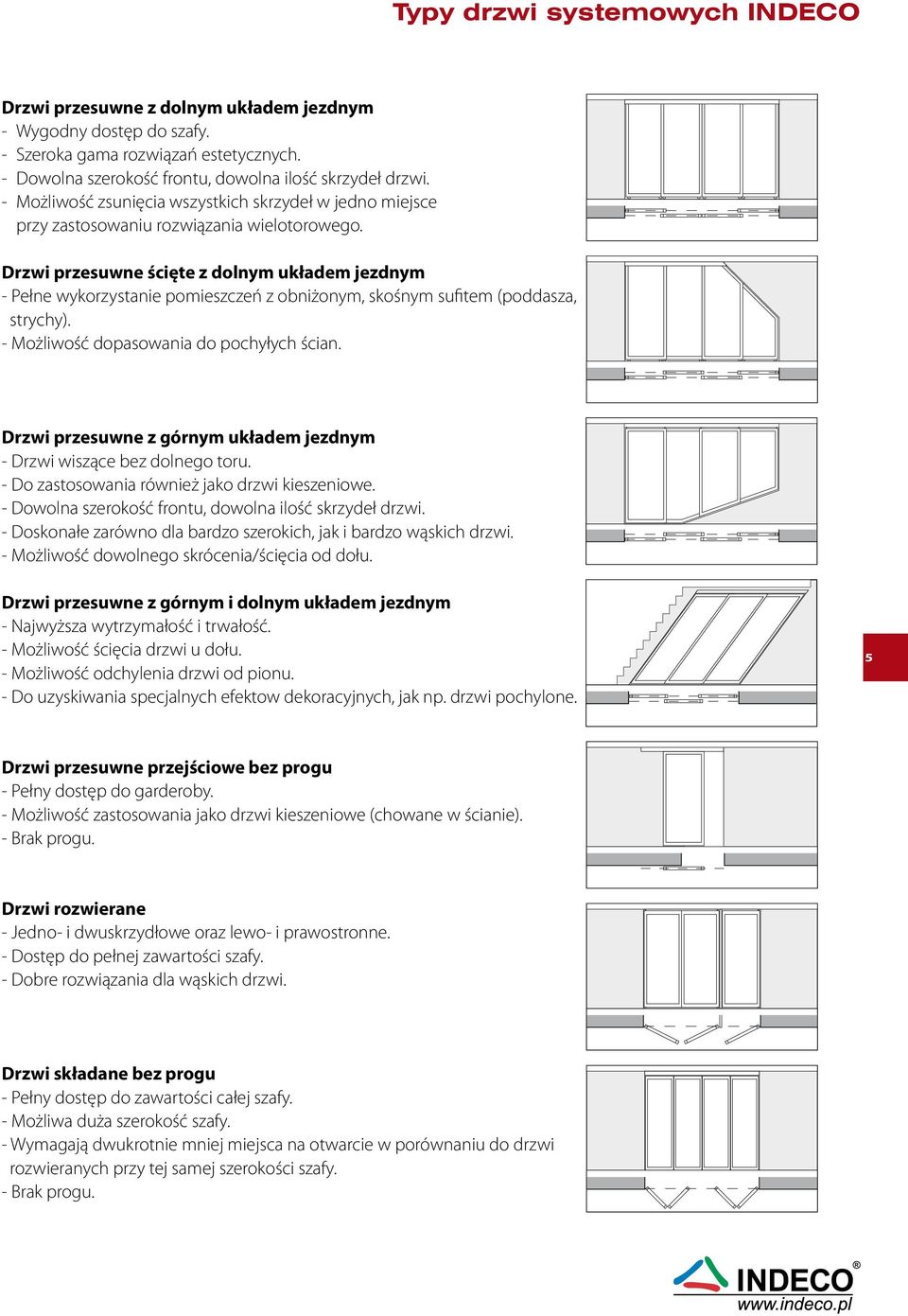

9 Typy drzwi systemowych INDECO Drzwi przesuwne z dolnym układem jezdnym Wygodny dostęp do szafy. Szeroka gama rozwiązań estetycznych. Dowolna szerokość frontu, dowolna ilość skrzydeł drzwi. Możliwość zsunięcia wszystkich skrzydeł w jedno miejsce przy zastosowaniu rozwiązania wielotorowego. Drzwi przesuwne ścięte z dolnym układem jezdnym - Pełne wykorzystanie pomieszczeń z obniżonym, skośnym sufitem (poddasza, strychy). - Możliwość dopasowania do pochyłych ścian. Drzwi przesuwne z górnym układem jezdnym - Drzwi wiszące bez dolnego toru. - Do zastosowania również jako drzwi kieszeniowe. - Dowolna szerokość frontu, dowolna ilość skrzydeł drzwi. - Doskonałe zarówno dla bardzo szerokich, jak i bardzo wąskich drzwi. - Możliwość dowolnego skrócenia/ścięcia od dołu. Drzwi przesuwne z górnym i dolnym układem jezdnym - Najwyższa wytrzymałość i trwałość. - Możliwość ścięcia drzwi u dołu. - Możliwość odchylenia drzwi od pionu. - Do uzyskiwania specjalnych efektow dekoracyjnych, jak np. drzwi pochylone. 5 Drzwi przesuwne przejściowe bez progu - Pełny dostęp do garderoby. - Możliwość zastosowania jako drzwi kieszeniowe (chowane w ścianie). - Brak progu. Drzwi rozwierane - Jedno- i dwuskrzydłowe oraz lewo- i prawostronne. - Dostęp do pełnej zawartości szafy. - Dobre rozwiązania dla wąskich drzwi. Drzwi składane bez progu - Pełny dostęp do zawartości całej szafy. - Możliwa duża szerokość szafy. - Wymagają dwukrotnie mniej miejsca na otwarcie w porównaniu do drzwi rozwieranych przy tej samej szerokości szafy. - Brak progu.

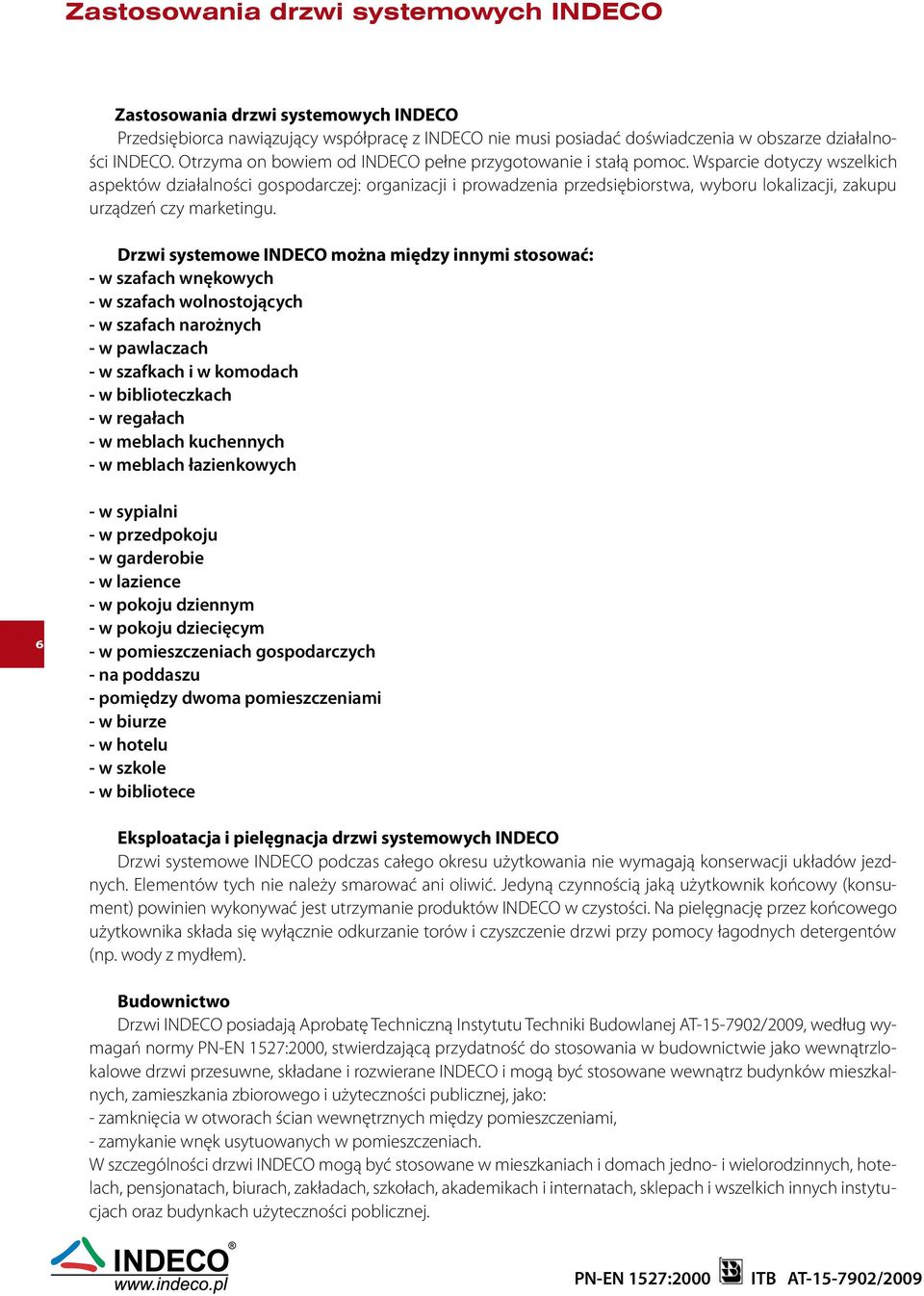

10 Zastosowania drzwi systemowych INDECO Zastosowania drzwi systemowych INDECO Przedsiębiorca nawiązujący współpracę z INDECO nie musi posiadać doświadczenia w obszarze działalności INDECO. Otrzyma on bowiem od INDECO pełne przygotowanie i stałą pomoc. Wsparcie dotyczy wszelkich aspektów działalności gospodarczej: organizacji i prowadzenia przedsiębiorstwa, wyboru lokalizacji, zakupu urządzeń czy marketingu. Drzwi systemowe INDECO można między innymi stosować: - w szafach wnękowych - w szafach wolnostojących - w szafach narożnych - w pawlaczach - w szafkach i w komodach - w biblioteczkach - w regałach - w meblach kuchennych - w meblach łazienkowych 6 - w sypialni - w przedpokoju - w garderobie - w lazience - w pokoju dziennym - w pokoju dziecięcym - w pomieszczeniach gospodarczych - na poddaszu - pomiędzy dwoma pomieszczeniami - w biurze - w hotelu - w szkole - w bibliotece Eksploatacja i pielęgnacja drzwi systemowych INDECO Drzwi systemowe INDECO podczas całego okresu użytkowania nie wymagają konserwacji układów jezdnych. Elementów tych nie należy smarować ani oliwić. Jedyną czynnością jaką użytkownik końcowy (konsument) powinien wykonywać jest utrzymanie produktów INDECO w czystości. Na pielęgnację przez końcowego użytkownika składa się wyłącznie odkurzanie torów i czyszczenie drzwi przy pomocy łagodnych detergentów (np. wody z mydłem). Budownictwo Drzwi INDECO posiadają Aprobatę Techniczną Instytutu Techniki Budowlanej AT /2009, według wymagań normy PN-EN 1527:2000, stwierdzającą przydatność do stosowania w budownictwie jako wewnątrzlokalowe drzwi przesuwne, składane i rozwierane INDECO i mogą być stosowane wewnątrz budynków mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej, jako: - zamknięcia w otworach ścian wewnętrznych między pomieszczeniami, - zamykanie wnęk usytuowanych w pomieszczeniach. W szczególności drzwi INDECO mogą być stosowane w mieszkaniach i domach jedno- i wielorodzinnych, hotelach, pensjonatach, biurach, zakładach, szkołach, akademikach i internatach, sklepach i wszelkich innych instytucjach oraz budynkach użyteczności poblicznej. PN-EN 1527:2000 ITB AT /2009

11 Drzwi przesuwne INDECO SERIA S100 - DRZWI PRZESUWNE (system stalowy) 7 drzwi przesuwne z dolnym układem jezdnym

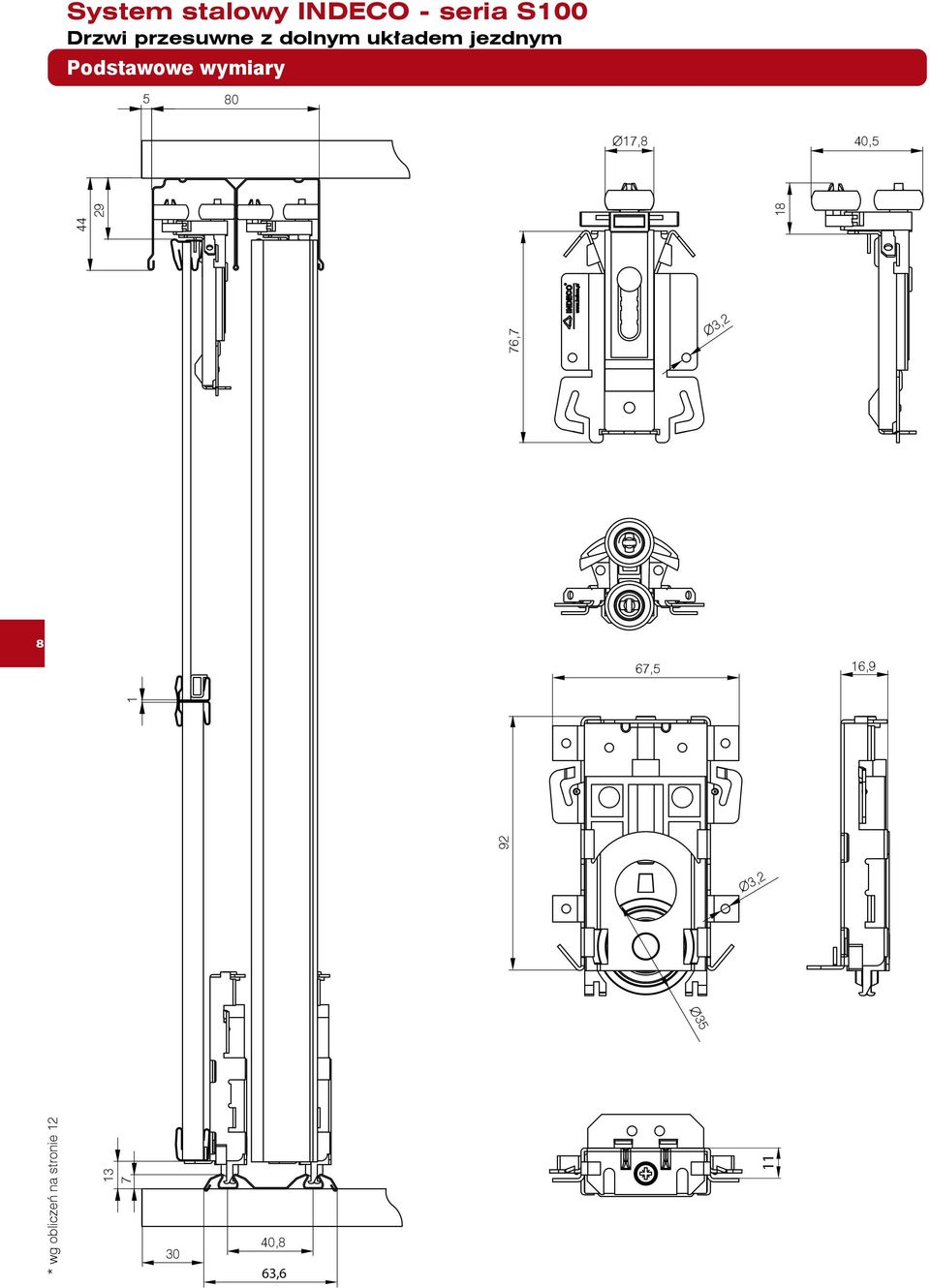

12 System stalowy INDECO - seria S100 Drzwi przesuwne z dolnym układem jezdnym Podstawowe wymiary 5 80 Ø17,8 40,5 8 67,5 16, ,7 18 Ø3, Ø3,2 Ø35 * wg obliczeń na stronie ,8 63,6 11

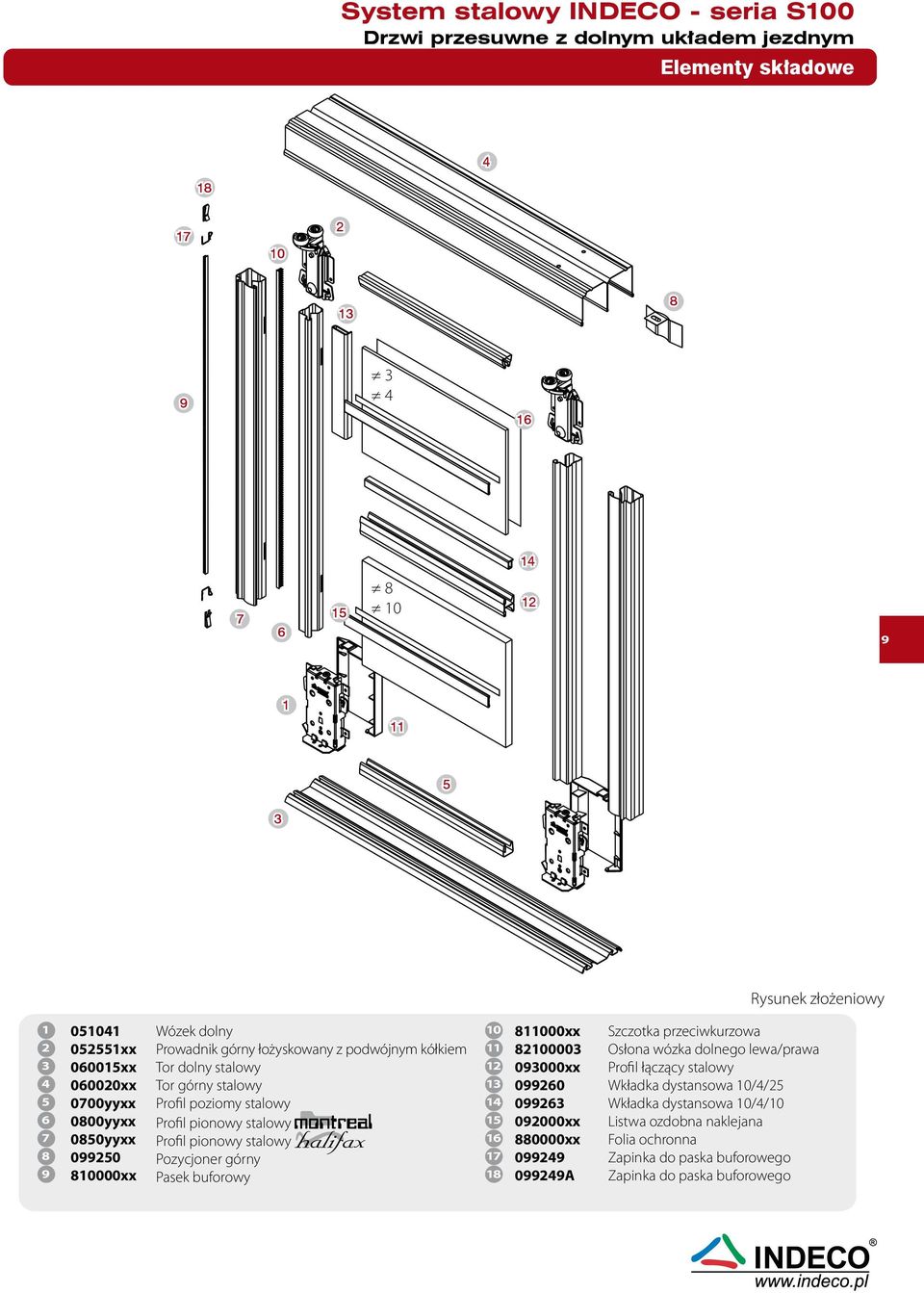

13 System stalowy INDECO - seria S100 Drzwi przesuwne z dolnym układem jezdnym Elementy składowe Rysunek złożeniowy xx xx xx 0700yyxx 0800yyxx 0850yyxx xx Wózek dolny Prowadnik górny łożyskowany z podwójnym kółkiem Tor dolny stalowy Tor górny stalowy Profil poziomy stalowy Profil pionowy stalowy Profil pionowy stalowy Pozycjoner górny Pasek buforowy xx xx xx xx A Szczotka przeciwkurzowa Osłona wózka dolnego lewa/prawa Profil łączący stalowy Wkładka dystansowa 10/4/25 Wkładka dystansowa 10/4/10 Listwa ozdobna naklejana Folia ochronna Zapinka do paska buforowego Zapinka do paska buforowego

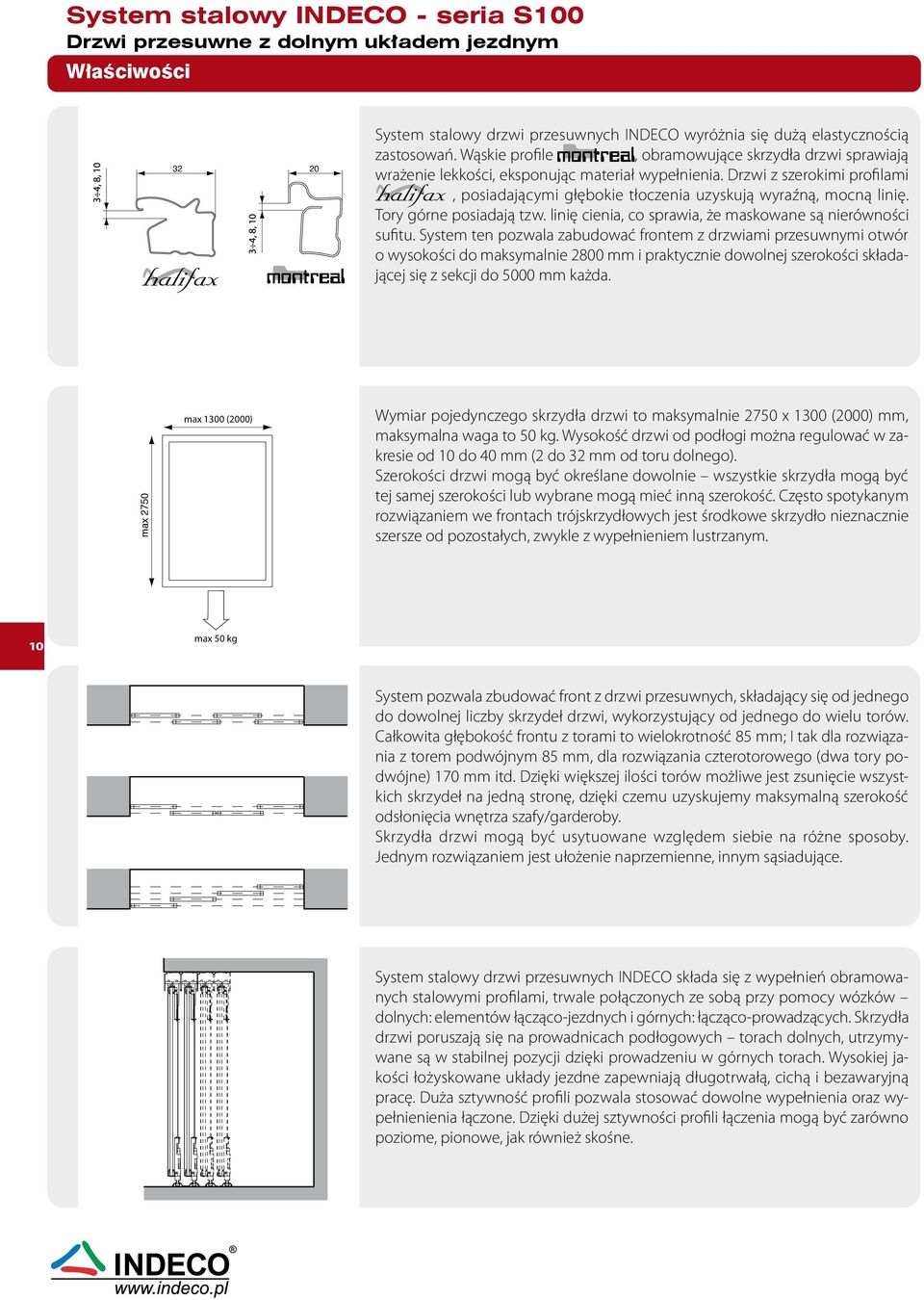

14 System stalowy INDECO - seria S100 Drzwi przesuwne z dolnym układem jezdnym Właściwości System stalowy drzwi przesuwnych INDECO wyróżnia się dużą elastycznością zastosowań. Wąskie profile, obramowujące skrzydła drzwi sprawiają wrażenie lekkości, eksponując materiał wypełnienia. Drzwi z szerokimi profilami, posiadającymi głębokie tłoczenia uzyskują wyraźną, mocną linię. Tory górne posiadają tzw. linię cienia, co sprawia, że maskowane są nierówności sufitu. System ten pozwala zabudować frontem z drzwiami przesuwnymi otwór o wysokości do maksymalnie 2800 mm i praktycznie dowolnej szerokości składającej się z sekcji do 5000 mm każda. max 2750 max 1300 (2000) Wymiar pojedynczego skrzydła drzwi to maksymalnie 2750 x 1300 (2000) mm, maksymalna waga to 50 kg. Wysokość drzwi od podłogi można regulować w zakresie od 10 do 40 mm (2 do 32 mm od toru dolnego). Szerokości drzwi mogą być określane dowolnie wszystkie skrzydła mogą być tej samej szerokości lub wybrane mogą mieć inną szerokość. Często spotykanym rozwiązaniem we frontach trójskrzydłowych jest środkowe skrzydło nieznacznie szersze od pozostałych, zwykle z wypełnieniem lustrzanym. 10 max 50 kg System pozwala zbudować front z drzwi przesuwnych, składający się od jednego do dowolnej liczby skrzydeł drzwi, wykorzystujący od jednego do wielu torów. Całkowita głębokość frontu z torami to wielokrotność 85 mm; I tak dla rozwiązania z torem podwójnym 85 mm, dla rozwiązania czterotorowego (dwa tory podwójne) 170 mm itd. Dzięki większej ilości torów możliwe jest zsunięcie wszystkich skrzydeł na jedną stronę, dzięki czemu uzyskujemy maksymalną szerokość odsłonięcia wnętrza szafy/garderoby. Skrzydła drzwi mogą być usytuowane względem siebie na różne sposoby. Jednym rozwiązaniem jest ułożenie naprzemienne, innym sąsiadujące. System stalowy drzwi przesuwnych INDECO składa się z wypełnień obramowanych stalowymi profilami, trwale połączonych ze sobą przy pomocy wózków dolnych: elementów łącząco-jezdnych i górnych: łącząco-prowadzących. Skrzydła drzwi poruszają się na prowadnicach podłogowych torach dolnych, utrzymywane są w stabilnej pozycji dzięki prowadzeniu w górnych torach. Wysokiej jakości łożyskowane układy jezdne zapewniają długotrwałą, cichą i bezawaryjną pracę. Duża sztywność profili pozwala stosować dowolne wypełnienia oraz wypełnienienia łączone. Dzięki dużej sztywności profili łączenia mogą być zarówno poziome, pionowe, jak również skośne.

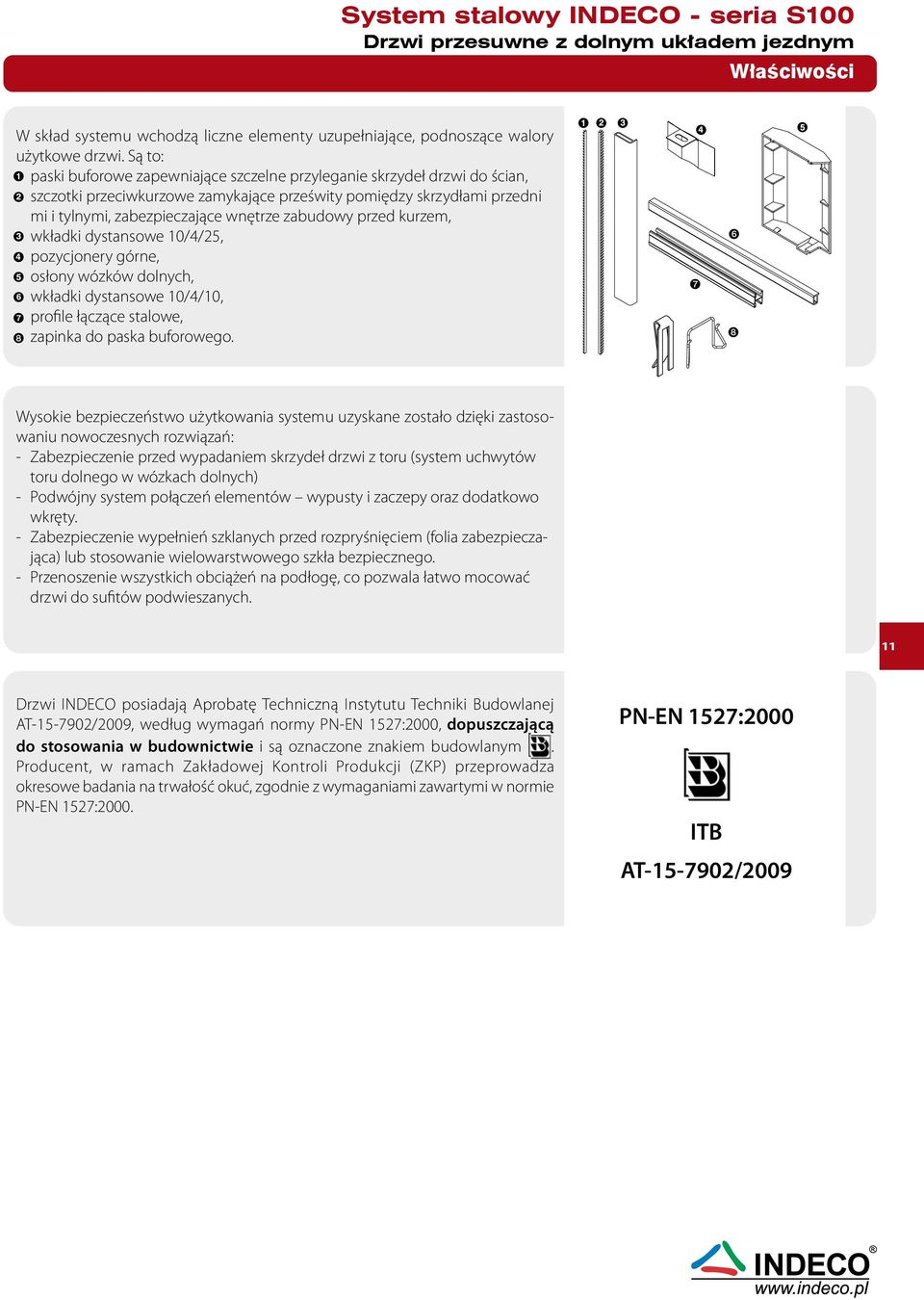

15 System stalowy INDECO - seria S100 Drzwi przesuwne z dolnym układem jezdnym Właściwości W skład systemu wchodzą liczne elementy uzupełniające, podnoszące walory użytkowe drzwi. Są to: paski buforowe zapewniające szczelne przyleganie skrzydeł drzwi do ścian, szczotki przeciwkurzowe zamykające prześwity pomiędzy skrzydłami przedni mi i tylnymi, zabezpieczające wnętrze zabudowy przed kurzem, wkładki dystansowe 10/4/25, pozycjonery górne, osłony wózków dolnych, 6 wkładki dystansowe 10/4/10, 7 profile łączące stalowe, 8 zapinka do paska buforowego Wysokie bezpieczeństwo użytkowania systemu uzyskane zostało dzięki zastosowaniu nowoczesnych rozwiązań: Zabezpieczenie przed wypadaniem skrzydeł drzwi z toru (system uchwytów toru dolnego w wózkach dolnych) Podwójny system połączeń elementów wypusty i zaczepy oraz dodatkowo wkręty. Zabezpieczenie wypełnień szklanych przed rozpryśnięciem (folia zabezpieczająca) lub stosowanie wielowarstwowego szkła bezpiecznego. Przenoszenie wszystkich obciążeń na podłogę, co pozwala łatwo mocować drzwi do sufitów podwieszanych. 11 Drzwi INDECO posiadają Aprobatę Techniczną Instytutu Techniki Budowlanej AT /2009, według wymagań normy PN-EN 1527:2000, dopuszczającą do stosowania w budownictwie i są oznaczone znakiem budowlanym. Producent, w ramach Zakładowej Kontroli Produkcji (ZKP) przeprowadza okresowe badania na trwałość okuć, zgodnie z wymaganiami zawartymi w normie PN-EN 1527:2000. PN-EN 1527:2000 ITB AT /2009

16 System stalowy INDECO - seria S100 Drzwi przesuwne z dolnym układem jezdnym Instrukcja wykonawcza SO WO Oblicz wymiary frontu Do obliczeń używamy najmniejszych wymiarów otworu, który zabudowujemy frontem z drzwiami przesuwnymi. Elementy takie jak obniżenie sufitu, listwa podłogowa lub listwy przyścienne powodują zmniejszenie wymiarów otworu na front. Otwór na front powinien mieć kąty proste. W przypadku, gdy stosujemy paski buforowe należy zmniejszyć szerokość otworu o 10 mm. SO - szerokość otworu z uwzględnieniem pasków buforowych, WO wysokość otworu W przypadku nierównego otworu, pomiaru dokonujemy w kilku punktach i do wyliczeń bierzemy minimalne zmierzone wymiary. n=4 z=3 n=4 z=2 Wyznacz ilość zakładek Zakładki to miejsca zachodzenia skrzydeł drzwi, ich liczba zależy od sposobu ustawienia skrzydeł drzwi. W przypadku, gdy skrzydła drzwi będą ustawione naprzemiennie, ilość zakładek jest równa ilości skrzydeł -1. W przypadku, gdy skrzydła drzwi będą ustawione sąsiadująco, ilość zakładek będzie mniejsza. n - ilość skrzydeł, z - ilość zakładek 12 WD SD Profil Oblicz wymiary skrzydeł drzwi Szerokość zakładki = 20 mm Szerokość skrzydła drzwi: SO + z * 20 mm SD = n Wysokość skrzydła drzwi: WD = WO 42 mm Profil Oblicz wymiary skrzydeł drzwi Szerokość zakładki = 34 mm Szerokość skrzydła drzwi: SO + z * 34 mm SD = n Wysokość skrzydła drzwi: WD = WO 42 mm SW Dotnij elementy Na podstawie wymiarów skrzydła drzwi dotnij elementy do następujących wymiarów: Szerokość wypełnienia (płyta lub lustro): Dotnij elementy Na podstawie wymiarów skrzydła drzwi dotnij elementy do następujących wymiarów: Szerokość wypełnienia (płyta lub lustro): DW DPI SW = SD - 2 mm Długość wypełnienia (płyta lub lustro): DW = WD - 3 mm SW = SD - 19 mm Długość wypełnienia (płyta lub lustro): DW = WD - 3 mm DPP Długość profilu pionowego: DPI = WD Długość profilu poziomego: DPP = SD - 42 mm płyta DPP = SD - 40 mm lustro Długość profilu pionowego: DPI = WD Długość profilu poziomego: DPP = SD - 66 mm płyta DPP = SD - 67 mm lustro W przypadku skrzydeł drzwi niejednakowej szerokości należy powyższe obliczenia skorygować w ten sposób, że o ile poszerzamy środkowe skrzydło drzwi, o tyle samo łącznie zwężamy pozostałe skrzydła (po połowie dla trzyskrzydłowego frontu).

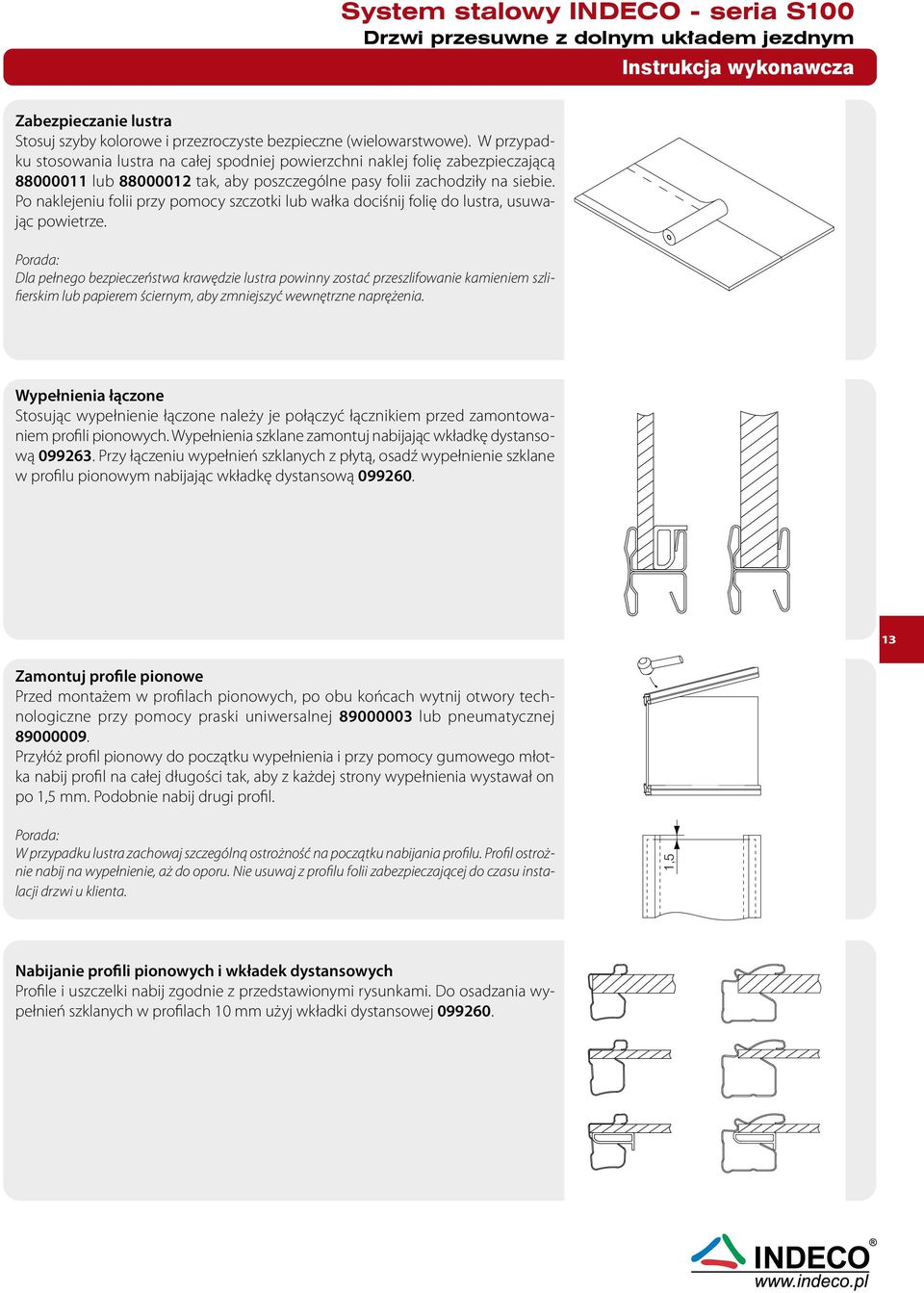

17 System stalowy INDECO - seria S100 Drzwi przesuwne z dolnym układem jezdnym Instrukcja wykonawcza Zabezpieczanie lustra Stosuj szyby kolorowe i przezroczyste bezpieczne (wielowarstwowe). W przypadku stosowania lustra na całej spodniej powierzchni naklej folię zabezpieczającą lub tak, aby poszczególne pasy folii zachodziły na siebie. Po naklejeniu folii przy pomocy szczotki lub wałka dociśnij folię do lustra, usuwając powietrze. Dla pełnego bezpieczeństwa krawędzie lustra powinny zostać przeszlifowanie kamieniem szlifierskim lub papierem ściernym, aby zmniejszyć wewnętrzne naprężenia. Wypełnienia łączone Stosując wypełnienie łączone należy je połączyć łącznikiem przed zamontowaniem profili pionowych. Wypełnienia szklane zamontuj nabijając wkładkę dystansową Przy łączeniu wypełnień szklanych z płytą, osadź wypełnienie szklane w profilu pionowym nabijając wkładkę dystansową Zamontuj profile pionowe Przed montażem w profilach pionowych, po obu końcach wytnij otwory technologiczne przy pomocy praski uniwersalnej lub pneumatycznej Przyłóż profil pionowy do początku wypełnienia i przy pomocy gumowego młotka nabij profil na całej długości tak, aby z każdej strony wypełnienia wystawał on po 1,5 mm. Podobnie nabij drugi profil. W przypadku lustra zachowaj szczególną ostrożność na początku nabijania profilu. Profil ostrożnie nabij na wypełnienie, aż do oporu. Nie usuwaj z profilu folii zabezpieczającej do czasu instalacji drzwi u klienta. 1,5 Nabijanie profili pionowych i wkładek dystansowych Profile i uszczelki nabij zgodnie z przedstawionymi rysunkami. Do osadzania wypełnień szklanych w profilach 10 mm użyj wkładki dystansowej

18 System stalowy INDECO - seria S100 Drzwi przesuwne z dolnym układem jezdnym Instrukcja wykonawcza Zamontuj profile poziome Przed montażem w profilach poziomych po obu końcach wytnij otwory technologiczne przy pomocy praski uniwersalnej Przyłóż początek profilu do profilu pionowego. Przy pomocy gumowego młotka nabij profil na całej długości. Podobnie nabij drugi profil. Ze względu na tolerancje wycinania wypełnienia (lustra, szyby lub płyty laminowanej) wypełnienie może mieć wymiary nieznacznie odbiegające od pożądanych. Aby uniknąć problemów przed przycięciem profili poziomych, zmierz odstęp pomiędzy profilami pionowymi i dotnij profile poziome do tej długości. Zwróć uwagę, aby nabijając profil poziomy nie spowodować rozgięcia końcówek profili pionowych. Zamontuj wózki dolne i prowadniki Wsuń wypusty wózka w otwory w profilu poziomym a następnie lekko obracając wózek wsuń do oporu zaczep w otwór w profilu pionowym. Podobnie zamontuj pozostałe wózki. Aby zabezpieczyć przed uszkodzeniem lub wyłamaniem układ zabezpieczający przed wypadaniem wózka z toru, wózki dolne na czas transportu powinny mieć kółko wsunięte w korpus wózka tak, aby było ono całkowicie schowane. 14 Wzmocnienie konstrukcji W celu wzmocnienia konstrukcji skrzydła drzwi, opcjonalnie możesz przykręcić wózki i prowadniki do profili wkrętami samowiercącymi 3,5 x 9, do blachy. Użyj dwóch wkrętów do zamontowania wózka do profilu pionowego, wkręcając je w otwory w uszkach przylegających do profilu. Następnie przy pomocy jednego wkręta przykręć występ przylegający do profilu poziomego przez jeden z dwóch otworów. Podobnie przykręć pozostałe wózki. Przykręcając wózki do poziomych profili w skrzydłach z wypełnieniem szklanym zachowaj szczególną ostrożność aby nie uszkodzić szkła wewnątrz profilu. Do wkręcania wkrętów samowiercących koniecznie użyj wkrętarki. Uwaga Paski buforowe i przeciwkurzowe należy przyklejać dopiero po zakończonej instalacji drzwi. Wypełnienia z materiałów szklanych (lustra, szyby barwione) powinny być na całej tylnej powierzchni oklejone folią zabezpieczającą, zgodnie z obowiązującymi regulacjami prawnymi. Do wypełnień przezroczystych używana może być wyłącznie wielowarstwowa szyba bezpieczna. W celu zmniejszenia ryzyka powstania pęknięć wypełnienia szklanego, w wyniku naprężeń powstałych podczas cięcia, krawędzie szkła powinny być przeszlifowanie papierem lub kamieniem ściernym.

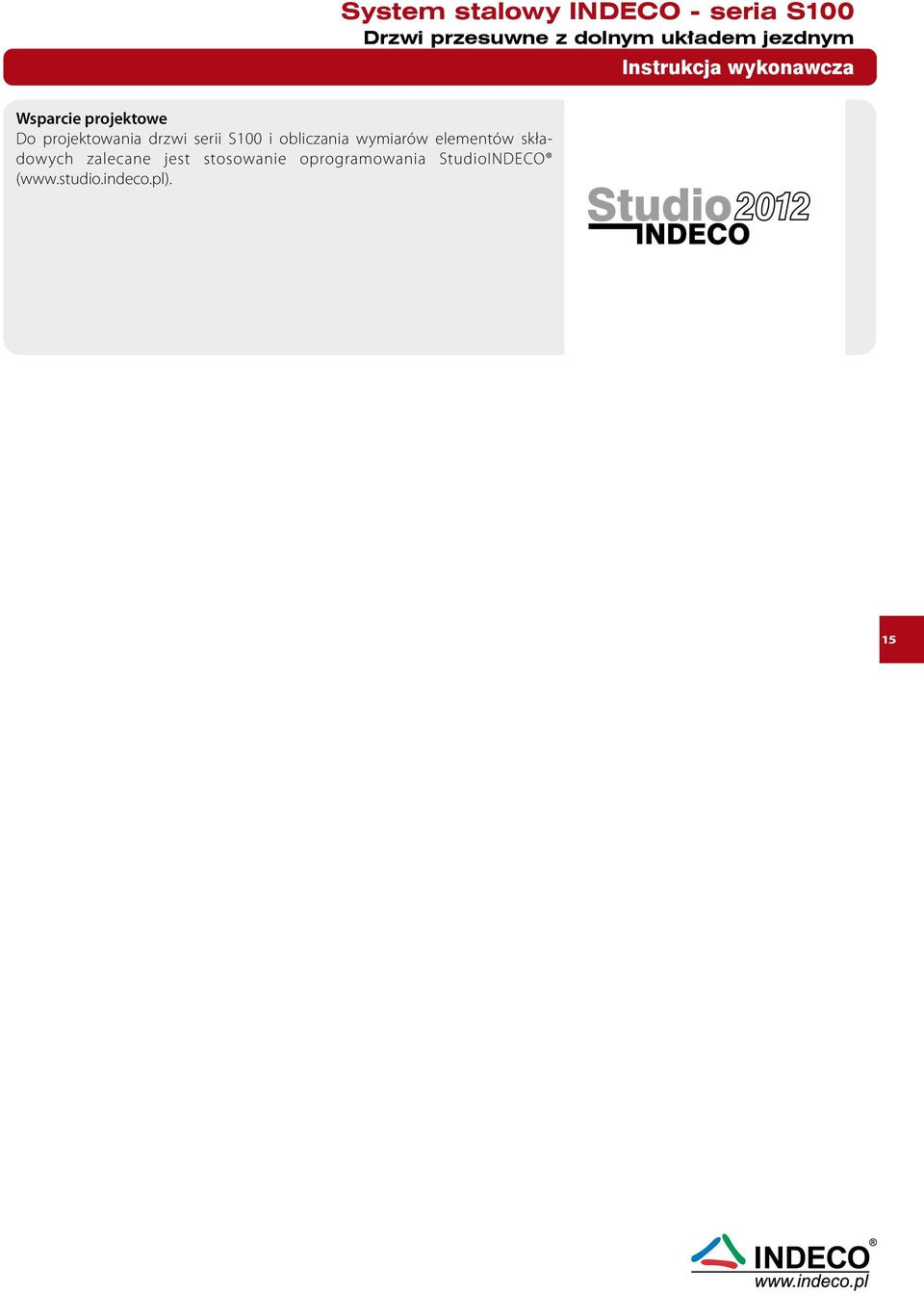

19 System stalowy INDECO - seria S100 Drzwi przesuwne z dolnym układem jezdnym Instrukcja wykonawcza Wsparcie projektowe Do projektowania drzwi serii S100 i obliczania wymiarów elementów składowych zalecane jest stosowanie oprogramowania StudioINDECO ( 15

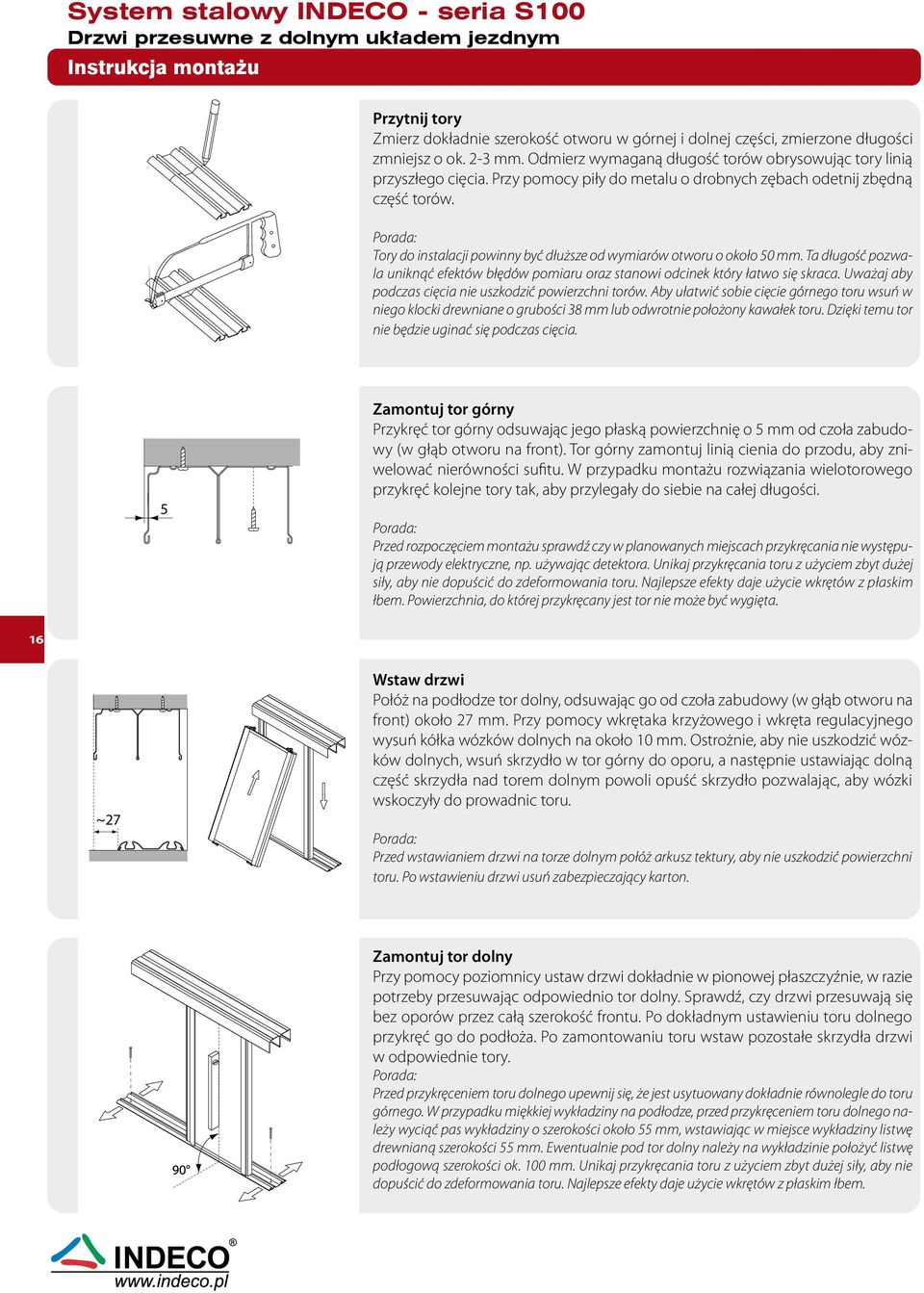

20 System stalowy INDECO - seria S100 Drzwi przesuwne z dolnym układem jezdnym Instrukcja montażu Przytnij tory Zmierz dokładnie szerokość otworu w górnej i dolnej części, zmierzone długości zmniejsz o ok. 2-3 mm. Odmierz wymaganą długość torów obrysowując tory linią przyszłego cięcia. Przy pomocy piły do metalu o drobnych zębach odetnij zbędną część torów. Tory do instalacji powinny być dłuższe od wymiarów otworu o około 50 mm. Ta długość pozwala uniknąć efektów błędów pomiaru oraz stanowi odcinek który łatwo się skraca. Uważaj aby podczas cięcia nie uszkodzić powierzchni torów. Aby ułatwić sobie cięcie górnego toru wsuń w niego klocki drewniane o grubości 38 mm lub odwrotnie położony kawałek toru. Dzięki temu tor nie będzie uginać się podczas cięcia. 5 Zamontuj tor górny Przykręć tor górny odsuwając jego płaską powierzchnię o 5 mm od czoła zabudowy (w głąb otworu na front). Tor górny zamontuj linią cienia do przodu, aby zniwelować nierówności sufitu. W przypadku montażu rozwiązania wielotorowego przykręć kolejne tory tak, aby przylegały do siebie na całej długości. Przed rozpoczęciem montażu sprawdź czy w planowanych miejscach przykręcania nie występują przewody elektryczne, np. używając detektora. Unikaj przykręcania toru z użyciem zbyt dużej siły, aby nie dopuścić do zdeformowania toru. Najlepsze efekty daje użycie wkrętów z płaskim łbem. Powierzchnia, do której przykręcany jest tor nie może być wygięta. 16 ~27 Wstaw drzwi Połóż na podłodze tor dolny, odsuwając go od czoła zabudowy (w głąb otworu na front) około 27 mm. Przy pomocy wkrętaka krzyżowego i wkręta regulacyjnego wysuń kółka wózków dolnych na około 10 mm. Ostrożnie, aby nie uszkodzić wózków dolnych, wsuń skrzydło w tor górny do oporu, a następnie ustawiając dolną część skrzydła nad torem dolnym powoli opuść skrzydło pozwalając, aby wózki wskoczyły do prowadnic toru. Przed wstawianiem drzwi na torze dolnym połóż arkusz tektury, aby nie uszkodzić powierzchni toru. Po wstawieniu drzwi usuń zabezpieczający karton. Zamontuj tor dolny Przy pomocy poziomnicy ustaw drzwi dokładnie w pionowej płaszczyźnie, w razie potrzeby przesuwając odpowiednio tor dolny. Sprawdź, czy drzwi przesuwają się bez oporów przez całą szerokość frontu. Po dokładnym ustawieniu toru dolnego przykręć go do podłoża. Po zamontowaniu toru wstaw pozostałe skrzydła drzwi w odpowiednie tory. Przed przykręceniem toru dolnego upewnij się, że jest usytuowany dokładnie równolegle do toru górnego. W przypadku miękkiej wykładziny na podłodze, przed przykręceniem toru dolnego należy wyciąć pas wykładziny o szerokości około 55 mm, wstawiając w miejsce wykładziny listwę drewnianą szerokości 55 mm. Ewentualnie pod tor dolny należy na wykładzinie położyć listwę podłogową szerokości ok. 100 mm. Unikaj przykręcania toru z użyciem zbyt dużej siły, aby nie dopuścić do zdeformowania toru. Najlepsze efekty daje użycie wkrętów z płaskim łbem.

21 System stalowy INDECO - seria S100 Drzwi przesuwne z dolnym układem jezdnym Instrukcja montażu Regulacja drzwi Przy pomocy wkrętaka krzyżowego i wkrętów regulacyjnych w dolnych wózkach, wyreguluj ustawienie drzwi tak, aby drzwi przylegały całą długością do ściany. Wysokość drzwi od podłogi można regulować w zakresie od 10 do 40 mm (2 do 32 mm od toru dolnego). Montaż szczotek przeciwkurzowych i pasków buforowych Po montażu drzwi należy usunąć z profili drzwi folię zabezpieczającą. Po usunięciu folii można zamontować paski buforowe i szczotki przeciwkurzowe. Aby zapewnić dobrą przyczepność szczotek i pasków do profili, przed ich naklejeniem należy profile delikatnie i szybko przemyć spirytusem lub benzyną ekstrakcyjną. Szczotki i paski należy przyklejać zaczynając od góry, stopniowo dochodząc do dołu. Nadmiar szczotki należy odciąć. pasek buforowy szczotka przeciwkurzowa 17 Montaż zapinki do paska buforowego Do zamontowania zapinki niezbędne jest wcześniejsze wstawienie drzwi i ich wyregulowanie. Po tej operacji należy przystąpić do przyklejenia paska buforowego a następnie do zamontowania zapinki. Dla ułatwienia i prawidłowego wykonania instalacji zalecamy zdjąć drzwi z torów. Szczegóły instalacji zapinki do paska buforowego dostępne są w oddzielnej instrukcji: Informacja techniczna - montaż zapinki do paska buforowego, dostępnej na naszej stronie internetowej w części dla autoryzowanych partnerów. Montaż pozycjonerów górnych Przykręć pozycjoner w torze górnym tak, aby przylegał do środkowej części toru w odpowiedniej odległości od ściany. Dla profilu x = 32 mm, gdy nie będzie stosowana szczotka buforowa, x = 37 mm, gdy będzie stosowana szczotka buforowa. Dla profilu x = 44 mm, gdy nie będzie stosowana szczotka buforowa, x = 49 mm, gdy będzie stosowana szczotka buforowa. x

22 18

23 SERIA S200 - DRZWI PRZESUWNE (system stalowy) 19 drzwi przesuwne z dolnym układem jezdnym bez obramowania, na wypełnienie 18 mm

24 System stalowy INDECO - seria S200 Drzwi przesuwne z dolnym układem jezdnym bez obramowania, 18 mm Podstawowe wymiary 5 80 Ø17,8 40, ,5 16, , Ø3,2 Ø4 Ø8 11 Ø3,2 Ø35 * wg obliczeń na stronie ,8 63,6 11

25 System stalowy INDECO - seria S200 Drzwi przesuwne z dolnym układem jezdnym bez obramowania, 18 mm Elementy składowe Rysunek złożeniowy xx xx xx xx Wózek dolny Profil C18 Prowadnik górny łożyskowany z podwójnym kółkiem Tor dolny stalowy Tor górny stalowy Profil dekoracyjny aluminiowy symetryczny xx xx Profil dekoracyjny aluminiowy niesymetryczny Tuleja dystansowa 8/4 x 11 Pozycjoner górny Wkręt 3,5 x 25 Listwa ozdobna naklejana

26 System stalowy INDECO - seria S200 Drzwi przesuwne z dolnym układem jezdnym bez obramowania, 18 mm Właściwości System stalowy drzwi przesuwnych INDECO wyróżnia się dużą elastycznością zastosowań. Brak obramowania drzwi sprawia wrażenie lekkości, eksponowany jest materiał panelu. Tory górne posiadają tzw. linię cienia, co sprawia że maskowane są nierówności sufitu. System ten pozwala zabudować frontem z drzwiami przesuwnymi otwór o wysokości do maksymalnie 2500 mm i praktycznie dowolnej szerokości, składającej się z sekcji do 5000 mm każda. Panele drzwi mogą być wykonane z płyty meblowej grubości 18 mm o dowolnym wykończeniu: fornirowanym, lakierowanym lub laminowanym. Dla uzyskania efektów dekoracyjnych płyta laminowana może być wykończona na krawędziach obrzeżem PCV/ABS lub ozdobnymi profilami aluminiowymi. max 2500 max 1300 Wymiar pojedynczego skrzydła drzwi to maksymalnie 2500 x 1300 mm, dopuszczalna waga skrzydła to 50 kg. Wysokość drzwi od podłogi można regulować w zakresie od 10 do 40 mm (2 do 32 mm od toru dolnego). Szerokości drzwi mogą być określane dowolnie wszystkie skrzydła mogą być tej samej szerokości lub wybrane mogą mieć inną szerokość. max 50 kg 22 System pozwala zbudować front z drzwi przesuwnych, składający się od jednego do dowolnej liczby skrzydeł drzwi, wykorzystujący od jednego do wielu torów. Całkowita głębokość frontu z torami to wielokrotność 85 mm i tak dla rozwiązania z torem podwójnym 85 mm, dla rozwiązania czterotorowego (dwa tory podwójne) 170 mm itd. Dzięki większej ilości torów możliwe jest zsunięcie wszystkich skrzydeł na jedną stronę, dzięki czemu uzyskujemy maksymalną szerokość odsłonięcia wnętrza szafy/garderoby. Skrzydła drzwi mogą być usytuowane względem siebie na różne sposoby. Jednym rozwiązaniem jest ułożenie naprzemienne, innym sąsiadujące. System stalowy drzwi przesuwnych INDECO składa się z paneli z płyty meblowej 18 mm do której przymocowane są elementy jezdno-prowadzące. Skrzydła drzwi poruszają się na prowadnicach podłogowych torach dolnych, utrzymywane są w stabilnej pozycji dzięki prowadzeniu w górnych torach. Wysokiej jakości łożyskowane układy jezdne zapewniają długotrwałą, cichą i bezawaryjną pracę.

27 System stalowy INDECO - seria S200 Drzwi przesuwne z dolnym układem jezdnym bez obramowania, 18 mm Właściwości W skład systemu wchodzą liczne elementy uzupełniające, podnoszące walory użytkowe drzwi. Są to: paski buforowe zapewniające szczelne przyleganie skrzydeł drzwi do ścian, pozycjonery górne, profile dekoracyjne, profil C18. Wysokie bezpieczeństwo użytkowania systemu uzyskane zostało dzięki zastosowaniu nowoczesnych rozwiązań: Zabezpieczenie przed wypadaniem skrzydeł drzwi z toru (system uchwytów toru dolnego w wózkach dolnych) Przenoszenie wszystkich obciążeń na podłogę, co pozwala łatwo mocować drzwi do sufitów podwieszanych. 23 Drzwi INDECO posiadają Aprobatę Techniczną Instytutu Techniki Budowlanej AT /2009, według wymagań normy PN-EN 1527:2000, dopuszczającą do stosowania w budownictwie i są oznaczone znakiem budowlanym. Producent, w ramach Zakładowej Kontroli Produkcji (ZKP) przeprowadza okresowe badania na trwałość okuć, zgodnie z wymaganiami zawartymi w normie PN-EN 1527:2000. PN-EN 1527:2000 ITB AT /2009

28 System stalowy INDECO - system S200 Drzwi przesuwne z dolnym układem jezdnym bez obramowania, 18 mm Instrukcja wykonawcza SO WO Oblicz wymiary frontu Do obliczeń używamy najmniejszych wymiarów otworu, który zabudowujemy frontem z drzwiami przesuwnymi. Elementy takie, jak obniżenie sufitu, listwa podłogowa lub listwy przyścienne powodują zmniejszenie wymiarów otworu na front. Otwór na front powinien mieć kąty proste. W przypadku, gdy stosujemy paski buforowe należy zmniejszyć szerokość otworu o 10 mm. SO - szerokość otworu z uwzględnieniem pasków buforowych, WO wysokość otworu Porada. W przypadku nierównego otworu pomiaru dokonujemy w kilku punktach i do wyliczeń bierzemy minimalne zmierzone wymiary. n=4 z=3 n=4 z=2 Wyznacz ilość zakładek Zakładki to miejsca zachodzenia skrzydeł drzwi, ich liczba zależy od sposobu ustawienia skrzydeł drzwi. W przypadku, gdy skrzydła drzwi będą ustawione naprzemiennie ilość zakładek jest równa ilości skrzydeł 1. W przypadku, gdy skrzydła drzwi będą ustawione sąsiadująco ilość zakładek będzie mniejsza. n - ilość skrzydeł, z - ilość zakładek 24 WD SD Panele bez obramowania Oblicz wymiary skrzydeł drzwi Szerokość zakładki = 20 mm Szerokość skrzydła drzwi: SO + z * 20 mm SD = n Panele z obramowaniem dekoracyjnym Oblicz wymiary skrzydeł drzwi Szerokość zakładki = 20 mm Szerokość skrzydła drzwi: SO + z * 20 mm SD = n Wysokość skrzydła drzwi: WD = WO 42 mm Wysokość skrzydła drzwi: WD = WO 42 mm SW Dotnij elementy Na podstawie wymiarów skrzydła drzwi dotnij elementy do następujących wymiarów: Dotnij elementy Na podstawie wymiarów skrzydła drzwi dotnij elementy do następujących wymiarów: DW DPI Szerokość wypełnienia: SW = SD Długość wypełnienia: DW = WD Szerokość wypełnienia: SW = SD 3 mm Długość wypełnienia: DW = WD 3 mm Długość profilu pionowego: DPI = WD Długość profilu poziomego: DPP = SD DPP W przypadku skrzydeł drzwi niejednakowej szerokości należy powyższe obliczenia skorygować w ten sposób, że o ile poszerzamy środkowe skrzydło drzwi, o tyle samo łącznie zwężamy pozostałe skrzydła (po połowie dla trzyskrzydłowego frontu).

29 System stalowy INDECO - seria S200 Drzwi przesuwne z dolnym układem jezdnym bez obramowania, 18 mm Instrukcja wykonawcza Panel drzwi Po przycięciu panelu do wymaganych wymiarów zastosuj odpowiednie wykończenie krawędzi (fornir, okleina papierowa, obrzeźe PCV lub profil C ). W przypadku stosowania aluminiowych obramowań dekoracyjnych, na krawędziach panelu należy wyfrezować szczelinę szerokości 3 mm i głębokości 10 mm. Zamontuj profile dekoracyjne Przyłóż profil do początku panelu i przy pomocy gumowego młotka wbij profil na całej długości tak, aby z każdej strony wypełnienia wystawał po 2 mm. Podobnie nabij pozostałe profile. 25 Zamontuj wózki dolne i prowadniki Przed zamontowaniem wózków i prowadników należy wyłamać zaczepy (po dwa w wózkach dolnych, po jednym w prowadnikach górnych). Używając wkrętów 3,5 x i tulejek dystansowych przykręć wózki i prowadniki w rogach panelu. Wózki i prowadniki przykręć z boku wkrętami 3,5 x (gdy nie są stosowane profile dekoracyjne) lub 3,5 x 9, (gdy są stosowane profile dekoracyjne). Podobnie zamontuj pozostałe wózki. Aby zabezpieczyć przed uszkodzeniem lub wyłamaniem układ zabezpieczający przed wypadaniem wózka z toru, wózki dolne na czas transportu powinny mieć kółko wsunięte w korpus wózka tak, aby było ono całkowicie schowane. Uwaga Paski buforowe należy przyklejać dopiero po zakończonej instalacji drzwi.

30 System stalowy INDECO - system S200 Drzwi przesuwne z dolnym układem jezdnym bez obramowania, 18 mm Instrukcja wykonawcza Wsparcie projektowe Do projektowania drzwi serii S200 i obliczania wymiarów elementów składowych zalecane jest stosowanie oprogramowania StudioINDECO ( 26

31 System stalowy INDECO - seria S200 Drzwi przesuwne z dolnym układem jezdnym bez obramowania, 18 mm Instrukcja montażu Przytnij tory Zmierz dokładnie szerokość otworu w górnej i dolnej części, zmierzone długości zmniejsz o ok. 2-3 mm. Odmierz wymaganą długość torów obrysowując tory linią przyszłego cięcia. Przy pomocy piły do metalu o drobnych zębach odetnij zbędną część torów. Tory do instalacji powinny być dłuższe od wymiarów otworu o około 50 mm. Ta długość pozwala uniknąć efektów błędów pomiaru oraz stanowi odcinek, który łatwo się skraca. Uważaj aby podczas cięcia nie uszkodzić powierzchni torów. Aby ułatwić sobie cięcie górnego toru wsuń w niego klocki drewniane o grubości 38 mm lub odwrotnie położony kawałek toru. Dzięki temu tor nie będzie uginać się podczas cięcia. Zamontuj tor górny Przykręć tor górny odsuwając jego płaską powierzchnię o 5 mm od czoła zabudowy (w głąb otworu na front). Tor górny zamontuj linią cienia do przodu, aby zniwelować nierówności sufitu. W przypadku montażu rozwiązania wielotorowego przykręć kolejne tory tak, aby przylegały do siebie na całej długości. Przed rozpoczęciem montażu sprawdź czy w planowanych miejscach przykręcania nie występują przewody elektryczne, np. używając detektora. Unikaj przykręcania toru z użyciem zbyt dużej siły aby nie dopuścić do zdeformowania toru. Najlepsze efekty daje użycie wkrętów z płaskim łbem. Powierzchnia, do której przykręcany jest tor nie może być wygięta Wstaw drzwi Połóż na podłodze tor dolny odsuwając go od czoła zabudowy (w głąb otworu na front) około 27 mm. Przy pomocy wkrętaka krzyżowego i wkręta regulacyjnego wysuń kółka wózków dolnych na około 10 mm. Ostrożnie, aby nie uszkodzić wózków dolnych, wsuń skrzydło w tor górny do oporu a następnie ustawiając dolną część skrzydła nad torem dolnym powoli opuść skrzydło pozwalając aby wózki wskoczyły do prowadnic toru. Przed wstawianiem drzwi na torze dolnym połóż arkusz tektury aby nie uszkodzić powierzchni toru. Po wstawieniu drzwi usuń zabezpieczający karton. ~27 Zamontuj tor dolny Przy pomocy poziomnicy ustaw drzwi dokładnie w pionowej płaszczyźnie, w razie potrzeby przesuwając odpowiednio tor dolny. Sprawdź, czy drzwi przesuwają się bez oporów przez całą szerokość frontu. Po dokładnym ustawieniu toru dolnego przykręć go do podłoża. Po zamontowaniu toru wstaw pozostałe skrzydła drzwi w odpowiednie tory. Przed przykręceniem toru dolnego upewnij się że jest usytuowany dokładnie równolegle do toru górnego. W przypadku miękkiej wykładziny na podłodze przed przykręceniem toru dolnego należy wyciąć pas wykładziny o szerokości około 55 mm wstawiając w miejsce wykładziny listwę drewnianą szerokości 55 mm. Ewentualnie pod tor dolny należy na wykładzinie położyć listwę podłogową szerokości ok. 100 mm. Unikaj przykręcania toru z użyciem zbyt dużej siły aby nie dopuścić do zdeformowania toru. Najlepsze efekty daje użycie wkrętów z płaskim łbem.

32 System stalowy INDECO - system S200 Drzwi przesuwne z dolnym układem jezdnym bez obramowania, 18 mm Instrukcja montażu Regulacja drzwi Przy pomocy wkrętaka krzyżowego i wkrętów regulacyjnych w dolnych wózkach, wyreguluj ustawienie drzwi tak, aby drzwi przylegały całą długością do ściany. Wysokość drzwi od podłogi można regulować w zakresie od 10 do 40 mm (2 do 32 mm od toru dolnego). Montaż pasków buforowych Po montażu drzwi można zamontować paski buforowe. Paski należy przyklejać zaczynając od góry, stopniowo dochodząc do dołu. Nadmiar paska należy odciąć. 28 Montaż pozycjonerów górnych Przykręć pozycjoner w torze górnym tak aby przylegał do środkowej części toru w odpowiedniej odległości od ściany (położeniu). Położenie x - kółka prowadnika i pozycjonera zaznacz po zamknięciu skrzydła drzwi. x

33 SERIA H100 - DRZWI PRZESUWNE (system hybrydowy) 29 drzwi przesuwne z dolnym układem jezdnym

34 4 System hybrydowy INDECO - seria H100 Drzwi przesuwne z dolnym układem jezdnym Podstawowe wymiary ,9 24* 7, ,6 9,4 1,2 5 9, ,6 9,4 5 13, ,5 1,2 Ø38,5 Ø6/9,7 Ø12 35,4 * wg obliczeń na stronie * 44 7, ,6 40,7 12,2 61

35 System hybrydowy INDECO - seria H100 Drzwi przesuwne z dolnym układem jezdnym Elementy składowe Rysunek złożeniowy xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx Wózek dolny (komplet) Prowadnik górny sym. łożyskowany do profilu Prowadnik górny łożyskowany do profilu Tor dolny stalowy Tor górny stalowy Profil poziomy aluminiowy wąski Profil poziomy aluminiowy szeroki Profil pionowy aluminiowy Profil pionowy aluminiowy Profil pionowy aluminiowy Profil pionowy aluminiowy Profil pionowy aluminiowy Profil pionowy aluminiowy Profil pionowy aluminiowy Profil pionowy aluminiowy Profil pionowy aluminiowy x A xx xx xx xx xx xx xx xx x xx A Zamek Wkręt samogwintujący 4,8 x 25 Profil łączący aluminiowy Profil łączący aluminiowy wąski Profil łączący aluminiowy 4 mm Listwa ozdobna 18 mm Profil dekoracyjny aluminiowy Zaślepka Uszczelka Pasek buforowy Szczotka przeciwkurzowa Pozycjoner dolny Zaślepka samoprzylepna Zaślepka samoprzylepna INDECO Folia ochronna Taśma dwustronnie klejąca Zapinka do paska buforowego Zapinka do paska buforowego

36 System hybrydowy INDECO - seria H100 Drzwi przesuwne z dolnym układem jezdnym Właściwości Profile aluminiowe INDECO, dzięki nowoczesnym sposobom zabezpieczania powierzchni anodowanie lub laminowanie gwarantują wysoką jakość i długoletnią trwałość. Aluminium stwarza możliwość kształtowania dowolnych form, przy wykorzystaniu prostej czystej dla środowiska obróbki. Wszechstronne zalety aluminium sprawiają, że znajduje się ono w pierwszym rzędzie materiałów szlachetnych. Systemy hybrydowe drzwi przesuwnych INDECO z profilami wyróżniają się stylowymi i eleganckimi kształtami. Tory górne posiadają tzw. linię cienia, co sprawia, że maskowane są nierówności sufitu. Skrzydła drzwi mogą mieć wypełnienia, składające się z różnych materiałów, połączonych ze sobą przy pomocy profili łączących, o stylistyce dopasowanej do kształtu profili obramowujących. Szczególne walory estetyczne można uzyskać dzięki możliwości gięcia profili łączących, co zapewnia łączenia o różnych kształtach. System ten pozwala zabudować frontem z drzwiami przesuwnymi otwór o wysokości do maksymalnie 3000 mm (w zastosowaniach specjalnych z lekkim wypełnieniem do 4500 mm) i praktycznie dowolnej szerokości składającej się z sekcji do 5000 mm każda. 32 System pozwala zbudować front z drzwi przesuwnych, składający się od jednego do dowolnej liczby skrzydeł drzwi, wykorzystujący od jednego do wielu torów. Całkowita głębokość frontu z torami to wielokrotność 85 mm i tak dla rozwiązania z torem podwójnym 85 mm, dla rozwiązania czterotorowego (dwa tory podwójne) 170 mm itd. Skrzydła drzwi mogą być usytuowane względem siebie na różne sposoby. Jednym rozwiązaniem jest ułożenie naprzemienne, innym sąsiadujące. Skrzydła drzwi we froncie mogą poruszać się na dwóch, czterech lub więcej torach. Dzięki większej ilości torów możliwe jest zsunięcie wszystkich skrzydeł na jedną stronę, dzięki czemu uzyskujemy maksymalną szerokość odsłonięcia wnętrza szafy/garderoby. max 2750 (4500) max 1300 (2000) Wymiar pojedynczego skrzydła drzwi to maksymalnie 2750 x 1300 (2000) mm, dopuszczalna waga to 50 kg. Skrzydło drzwi może być szersze (do 2000 mm) lub wyższe (do 4500 mm) pod warunkiem, że nie przekracza wagi 50 kg. Szerokości drzwi mogą być określane dowolnie wszystkie skrzydła mogą być tej samej szerokości lub wybrane mogą mieć inną szerokość. Często spotykanym rozwiązaniem we frontach trójskrzydłowych jest środkowe skrzydło, nieznacznie szersze od pozostałych, zwykle z wypełnieniem lustrzanym. max 50 kg

37 System hybrydowy INDECO - seria H100 Drzwi przesuwne z dolnym układem jezdnym Właściwości Systemy hybrydowych drzwi przesuwnych INDECO składają się z wypełnień obramowanych aluminiowymi profilami, trwale połączonych ze sobą przy pomocy wkrętów oraz stalowych torów górnych i dolnych. Wzmocnieniu wkrętami podlegają również łączenia różnych wypełnień. Duża sztywność drzwi pozwala stosować je do wysokości wyższej od typowej bo aż do 4500 mm. Skrzydła drzwi poruszają się na prowadnicach podłogowych torach dolnych, utrzymywane są w stabilnej pozycji dzięki prowadzeniu w górnych torach. Wysokiej jakości układy jezdne zapewniają długotrwałą, cichą i bezawaryjną pracę. Wysokość drzwi od podłogi można regulować w zakresie od 10 do 20 mm (2 do 12 mm od toru dolnego). W skład systemu wchodzą liczne elementy uzupełniające, podnoszące walory użytkowe drzwi. Są to: paski buforowe zapewniające szczelne przyleganie skrzydeł drzwi do ścian, szczotki przeciwkurzowe zamykające prześwity pomiędzy skrzydłami przednimi i tylnymi, zabezpieczające wnętrze zabudowy przed kurzem, zamki, pozycjonery dolne, zapinka do paska buforowego. 33 Wysokie bezpieczeństwo użytkowania systemu uzyskane zostało dzięki zastosowaniu nowoczesnych rozwiązań: - Zabezpieczenie przed wypadaniem skrzydeł drzwi z toru (system utrzymywania wózka dolnego zawsze w torze). - Pewny system połączeń elementów wkręty. - Zabezpieczenie wypełnień szklanych przed rozpryśnięciem (folia zabezpieczająca) lub stosowanie wielowarstwowego szkła bezpiecznego. - Przenoszenie wszystkich obciążeń na podłogę, co pozwala łatwo mocować drzwi do sufitów podwieszanych. Drzwi INDECO posiadają Aprobatę Techniczną Instytutu Techniki Budowlanej AT /2009, według wymagań normy PN-EN 1527:2000, dopuszczającą do stosowania w budownictwie i są oznaczone znakiem budowlanym. Producent, w ramach Zakładowej Kontroli Produkcji (ZKP) przeprowadza okresowe badania na trwałość okuć, zgodnie z wymaganiami zawartymi w normie PN-EN 1527:2000. PN-EN 1527:2000 ITB AT /2009

38 System hybrydowy INDECO - seria H100 Drzwi przesuwne z dolnym układem jezdnym Instrukcja wykonawcza SO WO Oblicz wymiary frontu Do obliczeń używamy najmniejszych wymiarów otworu, który zabudowujemy frontem z drzwiami przesuwnymi. Elementy takie, jak obniżenie sufitu, listwa podłogowa lub listwy przyścienne powodują zmniejszenie wymiarów otworu na front. Otwór na front powinien mieć kąty proste. W przypadku, gdy stosujemy paski buforowe należy zmniejszyć szerokość otworu o 10 mm. SO - szerokość otworu z uwzględnieniem pasków buforowych, WO wysokość otworu. Porada. W przypadku nierównego otworu pomiaru dokonujemy w kilku punktach i do wyliczeń bierzemy minimalne zmierzone wymiary. n=4 z=3 n=4 z=2 Wyznacz ilość zakładek Zakładki to miejsca zachodzenia skrzydeł drzwi, ich liczba zależy od sposobu ustawienia skrzydeł drzwi. W przypadku, gdy skrzydła drzwi będą ustawione naprzemiennie ilość zakładek jest równa ilości skrzydeł 1. W przypadku, gdy skrzydła drzwi będą ustawione sąsiadująco, ilość zakładek będzie mniejsza. n - ilość skrzydeł, z - ilość zakładek SD 34 WD Profil Oblicz wymiary skrzydeł drzwi Szerokość zakładki = 32 mm Szerokość skrzydła drzwi: SO + z * 32 mm SD = n Wysokość skrzydła drzwi: WD = WO - 36 mm Profil Oblicz wymiary skrzydeł drzwi Szerokość zakładki = 26 mm Szerokość skrzydła drzwi: SO + z * 26 mm SD = n Wysokość skrzydła drzwi: WD = WO - 36 mm SW Dotnij elementy Na podstawie wymiarów skrzydła drzwi dotnij elementy do następujących wymiarów: Dotnij elementy Na podstawie wymiarów skrzydła drzwi dotnij elementy do następujących wymiarów: DW DPI Szerokość wypełnienia płyta: SW = SD - 45 mm lustro: SW = SD - 49 mm Długość wypełnienia płyta: DW = WD - 56 mm lustro: DW = WD - 60 mm Szerokość wypełnienia płyta: SW = SD - 34 mm lustro: SW = SD - 38 mm Długość wypełnienia płyta: DW = WD - 56 mm lustro: DW = WD - 60mm DPP Długość profilu pionowego: DPI = WD Długość profilu poziomego: DPP = SD - 61 mm Długość profilu pionowego: DPI = WD Długość profilu poziomego: DPP = SD - 50 mm W przypadku skrzydeł drzwi niejednakowej szerokości należy powyższe obliczenia skorygować w ten sposób, że o ile poszerzamy środkowe skrzydło drzwi, o tyle samo łącznie zwężamy pozostałe skrzydła (po połowie dla trzyskrzydłowego frontu).

39 System hybrydowy INDECO - seria H100 Drzwi przesuwne z dolnym układem jezdnym Instrukcja wykonawcza Profil Oblicz wymiary skrzydeł drzwi Szerokość zakładki = 40 mm Szerokość skrzydła drzwi: SO + z * 40 mm SD = n Wysokość skrzydła drzwi: WD = WO - 36 mm Profil Oblicz wymiary skrzydeł drzwi Szerokość zakładki = 26 mm Szerokość skrzydła drzwi: SO + z * 35 mm SD = n Wysokość skrzydła drzwi: WD = WO - 36 mm WD SD Dotnij elementy Na podstawie wymiarów skrzydła drzwi dotnij elementy do następujących wymiarów: Szerokość wypełnienia płyta: SW = SD - 62 mm lustro: SW = SD - 66 mm Długość wypełnienia płyta: DW = WD - 56 mm lustro: DW = WD - 60 mm Dotnij elementy Na podstawie wymiarów skrzydła drzwi dotnij elementy do następujących wymiarów: Szerokość wypełnienia płyta: SW = SD - 52 mm lustro: SW = SD - 56 mm Długość wypełnienia płyta: DW = WD - 56 mm lustro: DW = WD - 60mm DW SW DPI Długość profilu pionowego: DPI = WD Długość profilu poziomego: DPP = SD - 78 mm Długość profilu pionowego: DPI = WD Długość profilu poziomego: DPP = SD - 68 mm DPP 35 Wypełnienia łączone W przypadku stosowania wypełnień łączonych łącznikiem, do obliczania wymiarów wypełnień zastosuj zależność: rys. A 4 rys. B 4 Dla łącznika xx rys. A: Obliczenia długości wypełnienia z użyciem łączników: SDW = DW - (k * 7) - (z * 3) gdzie: k - ilość łączników z - ilość wypełnień szklanych SDW - suma długości n wypełnień DW - długość wypełnienia Dla łącznika xx rys. B: Obliczenia długości wypełnienia z użyciem łączników: SDW = DW - k - (z * 3) gdzie: k - ilość łączników z - ilość wypełnień szklanych SDW - suma długości n wypełnień DW - długość wypełnienia DW 10 1,2 6,5 10 1,2 1 Zabezpieczanie lustra Stosuj szyby kolorowe i przezroczyste bezpieczne (wielowarstwowe). W przypadku stosowania lustra, na całej spodniej powierzchni naklej folię zabezpieczającą lub tak, aby poszczególne pasy folii zachodziły na siebie. Po naklejeniu folii, przy pomocy szczotki lub wałka dociśnij folię do lustra, usuwając powietrze. Dla pełnego bezpieczeństwa krawędzie lustra powinny zostać przeszlifowanie kamieniem szlifierskim lub papierem ściernym, aby zmniejszyć wewnętrzne naprężenia.

40 System hybrydowy INDECO - seria H100 Drzwi przesuwne z dolnym układem jezdnym Instrukcja wykonawcza A B A Wywierć otwory montażowe Przed złożeniem skrzydła, w profilach pionowych należy wywiercić otwory ø 6/9,7 mm. Przeznaczenie otworów jest następujące: Otwór A - mocowanie profilu poziomego górnego i prowadnika górnego za pomocą wkręta samogwintującego oraz mocowanie i regulacja kółka dolnego za pomocą śruby. Otwór B - mocowanie profilu poziomego dolnego za pomocą wkręta samogwintującego. A B A Otwory te najlepiej jest wywiercić przy pomocy wiertła dwustopniowego oraz przyrządu wiertarskiego do aluminium lub A Wywierć otwory montażowe c. d. Przyrząd wiertarski przeznaczony jest do wykonywania otworów za pomocą wiertarki ręcznej, natomiast przyrząd do wykonywania otworów na wiertarce stołowej. Oba przyrządy są przyrządami uniwersalnymi, dzięki czemu pozwalają wiercić otwory we wszystkich profilach pionowych. B 36 Zamontuj profile łączące Przyłóż początek profilu łączącego do początku miejsca łączenia wypełnienia. Przy pomocy gumowego młotka nabij profil na całej szerokości wypełnienia. Następnie ostrożnie nabij w profil drugą część wypełnienia. Łączenie może być krzywoliniowe. W celu uzyskania pożądanego kształtu profilu łączącego użyj narzędzia do gięcia profili Unieś rączkę, wsuń profil pod łożyska i rączką ugnij lekko profil. Zablokuj położenie rączki kołkiem ustalającym pozycję rączki. Kręcąc korbą wygnij profil na żądanej długości. Cykl powtarzaj aż do uzyskania pożądanego ugięcia. Ze względu na tolerancje wycinania wypełnienia (lustra, szyby lub płyty laminowanej) wypełnienie może mieć wymiary nieznacznie odbiegające od pożądanych. Profile łączące wyginane docinaj do wymaganych wymiarów dopiero po uzyskaniu odpowiedniego kształtu. Unikaj silnych wygięć, aby nie uszkodzić powłoki anodowej. Zamontuj profile pionowe Przyłóż profil pionowy do początku wypełnienia i przy pomocy gumowego młotka nabij profil na całej długości tak, aby z każdej strony wypełnienia wystawał na odpowiednią odległość. Podobnie nabij drugi profil. Aby ustalić odpowiednią odległość, przyłóż fragment profilu poziomego. W przypadku lustra zachowaj szczególną ostrożność na początku nabijania profilu. Profil ostrożnie nabij na wypełnienie aż do oporu. Uszczelkę w jednym kawałku załóż przed nabijaniem na lustro. Zakładanie uszczelki zacznij na środku górnej krawędzi lustra, na narożnikach lustra ostrym nożem nadetnij od zewnątrz uszczelkę. Podczas zakładania uszczelki powinna ona być delikatnie naciągnięta. Gdy drzwi mają mieć wypełnienie składające się z różnych, łączonych materiałów, wszystkie materiały połącz przed nabiciem profili pionowych.
