1 PRODUKT POLSKI

2 PRZESTRZEŃ PRESTIŻ BEZPIECZEŃSTWO Przeszło 20 lat produkujemy w Polsce systemy do drzwi przesuwnych i składanych. Oferujemy je na rynek krajowy i zagraniczny pod marką Laguna. Obecnie produkcja odbywa się w nowo wybudowanym zakładzie w Gdańsku, wyposażonym w nowoczesny park maszynowy. Posiadamy własne biuro projektowo-konstrukcyjne, stolarnię oraz akademię umiejętności DIY. Ściśle współpracujemy z inżynierami z Politechniki Gdańskiej oraz wybranymi stylistami z Polski i Szwecji. Z tymi ostatnimi przygotowaliśmy kasety do drzwi chowanych w ścianę sprzedawane w Polsce pod marką Gustavson. W odpowiedzi na zmieniające się trendy i oczekiwania klientów oferta kaset i ościeżnic Gustavson została całkowicie zmodyfikowana. Mottem bieżącym naszej oferty jest: jedna kaseta - wiele rozwiązań.

3 OPTIMA kaseta pojedyncza, ościeżnicowa do ściany gipsowo - kartonowej 100/125 mm Cechy: konstrukcja stalowa ze stali ocynkowanej wielokrotnie giętej w celu zwiększenia sztywności możliwość montażu drzwi bezprzylgowych o szerokości od 60 cm do 100 cm uniwersalność grubość skrzydła drzwi max. 0 mm dla 100 mm oraz 5 mm dla 125 mm Wyjątkowo trwały system do drzwi przesuwnych, z szyną aluminiową wraz z wózkami o metalowych korpusach i aż czterech łożyskach kulkowych oblanych tworzywem. Zalety: możliwość wykonania kasety do 3 m wysokości gwarancja jakości sztywna konstrukcja dowolność doboru wypełnień drzwiowych Montaż kaset do ścian kartonowo-gipsowych Rodzaje kaset kaseta do drzwi pojedynczych 100 mm nr 679 kaseta do drzwi pojedynczych 125 mm nr 680 kaseta do drzwi podwójnych 100 mm nr 685 kaseta do drzwi podwójnych 125 mm nr 686 Konstrukcja Waga kaset Grubość skrzydeł drzwi stal ocynkowana wielokrotnie gięta kaseta do drzwi pojedynczych 100 mm 17 kg kaseta do drzwi pojedynczych 125 mm 19 kg kaseta do drzwi podwójnych 100 mm 33 kg kaseta do drzwi podwójnych 125 mm 37 kg 100 mm max. 0 mm 125 mm max. 5 mm 3

4 ELEMENTY SKŁADOWE KASETY OPTIMA szyna jezdna profil aluminiowy K-075 okucia jezdne systemu mocowanie do płyty stoper zatrzaskowy MP szt. na 1 skrzydło PB szt. na 1 skrzydło KPZ szt. na 1 skrzydło ceownik wpuszczany w skrzydło drzwi profil aluminiowy C-10 prowadnik rodzaje wkrętów do montażu kaset opcjonalnie można zastosować ilość skrzydeł drzwi AO-075 wykonany z tworzywa biały lub brązowy, 1 szt. na 1 skrzydło drzwi 3,5x25; US 3,5x30; UW x35 KBH/M; BW 3,9x95b szczotki przeciwkurzowe 1 lub 2 skrzydła drzwi SYSTEM PRZESUWNY: PROFILE STALOWE I ELEMENTY: K-075 szyna jezdna Profil bazowy górny GUSTAVSON KPZ-075 stoper zatrzaskowy Profil boczny GUSTAVSON pionowy MP-100 okucie budowlane STANDARD Profil tylny stalowy GUSTAVSON 100 PB-075 mocowanie okucia do drzwi Profil boczny GUSTAVSON poziomy AO-075 prowadnik Płytka dystansowa GUSTAVSON Odsadzenie dolne GUSTAVSON 100

5 GUSTAVSON OPTIMA POJEDYNCZY 100/125 mm Z SZYNĄ K-075 S2 S 100 / /100 H2 H 0/5 H1 28 H2 20 S 52/77 10 S D / / 77 75/ / S - Szerokość skrzydła (mm) Długość profilu giętego (mm) S2 - Długość szyny jezdnej (mm) Szerokość kasety (mm) S - Szerokość wnęki drzwiowej bez listew dekoracyjnych (mm) Szerokość otworu drzwiowego bez listew dekoracyjnych (mm) D - Szerokość otworu drzwiowego z listwami dekoracyjnymi (mm) H - Wysokość skrzydła (mm) H1- Wysokość otworu drzwiowego z listwami dekoracyjnymi (mm) H2 - Wysokość kasety (mm) 5

6 GUSTAVSON OPTIMA PODWÓJNY 100/125 mm Z SZYNĄ K-075 Kaseta / Pocket door 100 / 125 S S 75mm / 100mm S2 S2 0/5 H1 H H2 S Wnęka / Recess 52mm/77mm S S mm / 100mm Kaseta / Pocket door 100 / D 35 6 S - Szerokość skrzydła (mm) - Długość profilu giętego (mm) S2 - Długość szyny jezdnej (mm) - Szerokość kasety (mm) S - Szerokość wnęki drzwiowej bez listew dekoracyjnych (mm) - Szerokość otworu drzwiowego bez listew dekoracyjnych (mm) D - Szerokość otworu drzwiowego z listwami dekoracyjnymi (mm) H - Wysokość skrzydła (mm) H1- Wysokość otworu drzwiowego z listwami dekoracyjnymi (mm) H2 - Wysokość kasety (mm)

7 STARK kaseta podwójna, ościeżnicowa z wyjmowaną szyną do ściany gipsowo - kartonowej 100/125 mm Cechy: konstrukcja stalowa ze stali ocynkowanej wielokrotnie giętej - większa sztywność możliwość montażu drzwi bezprzylgowych o szerokości od 60 cm do 100 cm uniwersalność grubość skrzydła drzwi max. 0 mm dla 100 mm oraz 5 mm dla 125 mm Wyjątkowo trwały system do drzwi przesuwnych, z szyną aluminiową wraz z wózkami o metalowych korpusach i aż czterech łożyskach kulkowych oblanych tworzywem. Zalety: możliwość wykonania kasety do 3 m wysokości gwarancja jakości sztywna konstrukcja dowolność doboru wypełnień drzwiowych możliwość demontażu bez konieczności ingerencji w konstrukcje ściany możliwość zamontowania cichego samodomykacza możliwość regulacji głębokości skrzydła w kasecie dzięki regulowanemu stoperowi Montaż kaset Rodzaje kaset Konstrukcja Waga kaset Grubość skrzydeł drzwi do ścian kartonowo-gipsowych kaseta do drzwi pojedynczych 100 mm nr 708 kaseta do drzwi pojedynczych 125 mm nr 709 kaseta do drzwi podwójnych 100 mm nr 710 kaseta do drzwi podwójnych 125 mm nr 711 stal ocynkowana wielokrotnie gięta kaseta do drzwi pojedynczych 100 mm 20 kg kaseta do drzwi pojedynczych 125 mm 22 kg kaseta do drzwi podwójnych 100 mm 35 kg kaseta do drzwi podwójnych 125 mm 0 kg 100 mm max. 0 mm 125 mm max. 5 mm 7

8 ELEMENTY SKŁADOWE KASETY STARK Z WYJMOWANĄ SZYNĄ szyna jezdna wyjmowana profil aluminiowy K-100 okucia jezdne systemu mocowanie do płyty stoper zatrzaskowy MP szt. na 1 skrzydło PB szt. na 1 skrzydło KPZ szt. na 1 skrzydło ceownik wpuszczany w skrzydło drzwi profil aluminiowy C-10 prowadnik rodzaje wkrętów do montażu kaset opcjonalnie można zastosować ilość skrzydeł drzwi AO-075 wykonany z tworzywa biały lub brązowy, 1 szt. na 1 skrzydło drzwi 3,5x25; US 3,5x30; UW x35 KBH/M; BW 3,9x95b szczotki przeciwkurzowe 1 lub 2 skrzydła drzwi SYSTEM PRZESUWNY: PROFILE STALOWE I ELEMENTY: K-100 szyna jezdna Profil bazowy górny GUSTAVSON KPZ-075 stoper zatrzaskowy Profil boczny GUSTAVSON pionowy MP-100 okucie budowlane STANDARD Profil tylny stalowy GUSTAVSON 100 PB-075 mocowanie okucia do drzwi Profil boczny GUSTAVSON poziomy AO-075 prowadnik Płytka dystansowa GUSTAVSON 8 Odsadzenie dolne GUSTAVSON 100

9 GUSTAVSON STARK POJEDYNCZY 100/125 mm Z WYJMOWANĄ SZYNĄ K-100 S2 S kaseta 100/125 75mm/100mm 0/5 H2 H 20 H1 H2 6 S Wnęka 52mm/77mm 10 S 10 2 D / / 77 75mm / 100mm Kaseta 100 / S - Szerokość skrzydła (mm) Długość profilu giętego (mm) S2 - Długość szyny jezdnej (mm) Szerokość kasety (mm) S - Szerokość wnęki drzwiowej bez listew dekoracyjnych (mm) Szerokość otworu drzwiowego bez listew dekoracyjnych (mm) D - Szerokość otworu drzwiowego z listwami dekoracyjnymi (mm) H - Wysokość skrzydła (mm) H1- Wysokość otworu drzwiowego z listwami dekoracyjnymi (mm) H2 - Wysokość kasety (mm) 9

10 GUSTAVSON STARK PODWÓJNY 100/125 mm Z WYJMOWANĄ SZYNĄ K-100 kaseta 100/125 S S 75mm/100mm S2 S2 2,5 H H1 S 10 S S / / 77 75mm / 100mm 100mm / 125mm H2 0/5 20 Wnęka 52mm/77mm 60 D 35 S - Szerokość skrzydła (mm) - Długość profilu giętego (mm) S2 - Długość szyny jezdnej (mm) - Szerokość kasety (mm) S - Szerokość wnęki drzwiowej bez listew dekoracyjnych (mm) - Szerokość otworu drzwiowego bez listew dekoracyjnych (mm) D - Szerokość otworu drzwiowego z listwami dekoracyjnymi (mm) H - Wysokość skrzydła (mm) H1- Wysokość otworu drzwiowego z listwami dekoracyjnymi (mm) H2 - Wysokość kasety (mm)

11 GUSTAVSON STARK GLASS 100/125 mm DO SZKŁA Z WYJMOWANĄ SZYNĄ K-100 S2 Kaseta / Pocket door 100/125 75mm/100mm S H2 H H1 6 H2 20 S Szkło Glass 6/8/10 10 S 10 2 D mm/100mm Kaseta / Pocket door 100/ S - Szerokość skrzydła (mm) - Długość profilu giętego (mm) S2 - Długość szyny jezdnej (mm) - Szerokość kasety (mm) S - Szerokość wnęki drzwiowej bez listew dekoracyjnych (mm) - Szerokość otworu drzwiowego bez listew dekoracyjnych (mm) D - Szerokość otworu drzwiowego z listwami dekoracyjnymi (mm) H - Wysokość skrzydła (mm) H1- Wysokość otworu drzwiowego z listwami dekoracyjnymi (mm) H2 - Wysokość kasety (mm)

12 OŚCIEŻNICA Ościeżnica pojedyncza 100/125 Do sztywnego zamontowania należy użyć pianki montażowej nie rozprężnej Ościeżnica dostępa w kolorze białym 100 mm mm Ościeżnica podwójna 100/125 Do sztywnego zamontowania należy użyć pianki montażowej nie rozprężnej Ościeżnica dostępa w kolorze białym

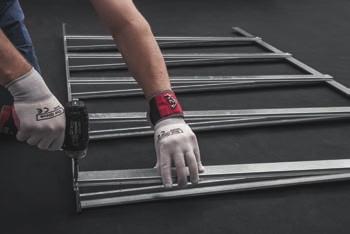

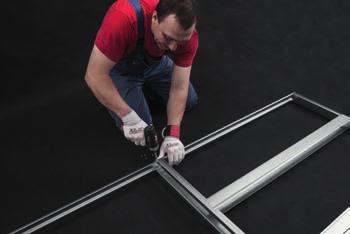

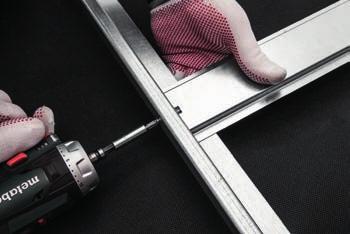

13 PRZYKŁADOWY SCHEMAT MONTAŻU Rozłożenie i sprawdzenie elementów kasety Przycinanie profili zgodnie z instrukcją montażu dołączonej do kasety Montaż profili bocznych poziomych - skręcanie z profilem pionowym tylnym 5 6 Profile boczne poziome przykręcone do profilu pionowego tylnego Montaż profili bocznych poziomych - skręcanie z profilem bocznym pionowym Montaż profili bocznych poziomych - skręcanie z profilem pionowym bocznym Montaż profili bocznych poziomych - skręcanie z profilem tylnym Profile boczne poziome skręcone z profilem pionowym bocznym oraz profilem pionowym tylnym Montaż profili poziomych bocznych - powtórzona czynność z drugiej strony kasety Montaż płytki stalowej do profili rozporowych Montaż osadzenia dolnego Montaż profilu bazowego kasety Montaż profilu bazowego poziomego kasety - skręcanie z profilami pionowymi bocznymi Montaż profilu tylnego pionowego Montaż profili rozporowych przeznaczonych do zachowania kształtu i wymiarów kasety 13

14 Przykręcenie toru górnego przez otwory pilotowe do sufitu - montaż do kasety przymocowanej do ściany Zamocowanie i przykręcenie maskownicy Zainstalowanie stoperów Zainstalowanie okucia Przykręcenie prowadnika do podłogi Kaseta gotowa do montażu w ścianie ZESTAW NARZĘDZI NIEZBĘDNYCH DO MONTAŻU: Profil bazowy poziomy kasety Profil pionowy tylny Profil boczny pionowy Profil pionowy tylny Profile rozporowe Profile boczne poziome Płytki stalowe 1 Osadzenie dolne

15 NOTATKI NOTES 15

16 SZCZEGÓŁY MONTAŻU ZNAJDZIESZ W INSTRUKCJI NA STRONIE: LUB NA NASZYM KANALE NA YOUTUBE: Laguna Fabryka Okuć 1703 Laguna Fabryka Okuć ul. Maszynowa 32 A Gdańsk
