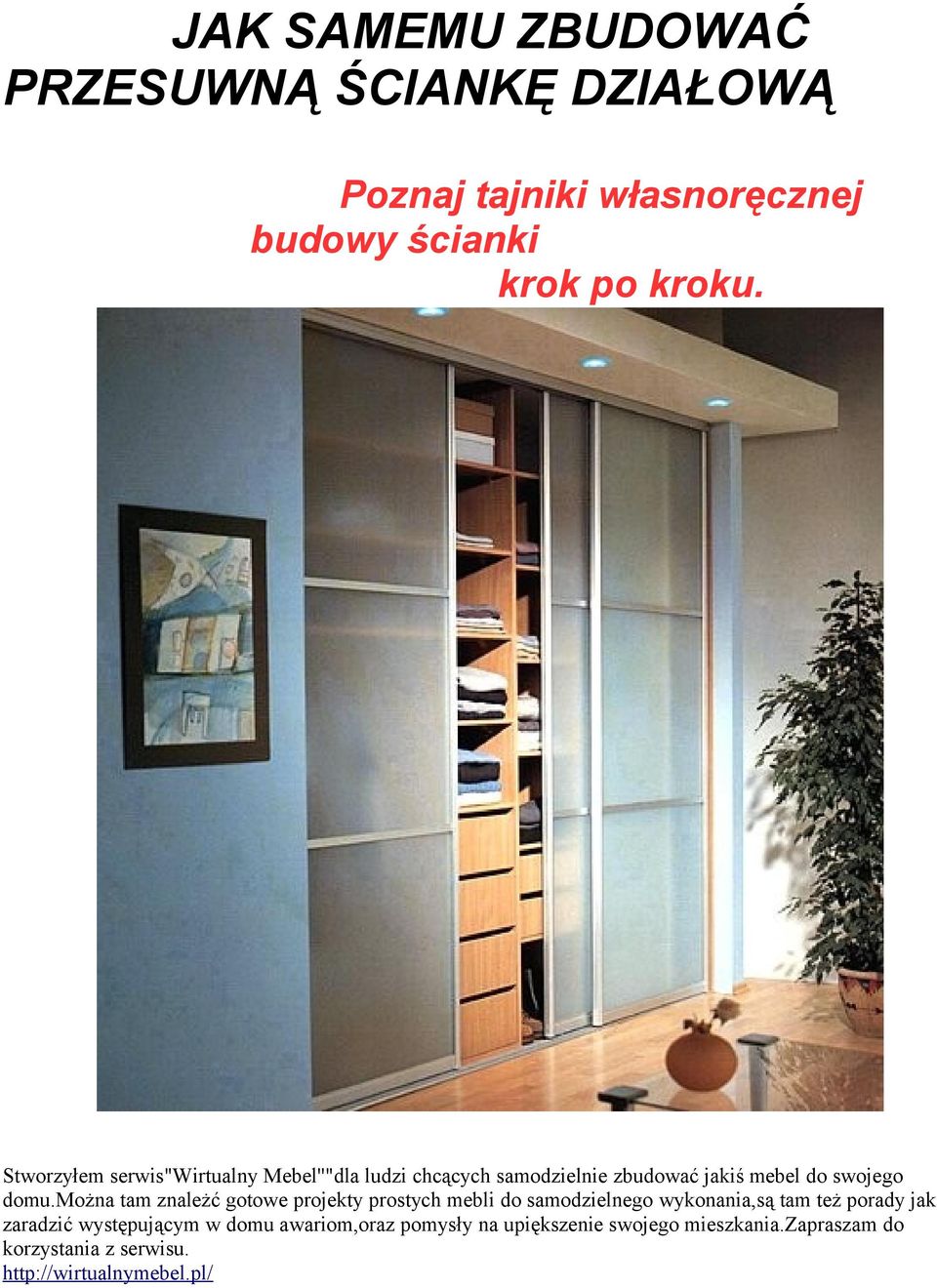

1 JAK SAMEMU ZBUDOWAĆ PRZESUWNĄ ŚCIANKĘ DZIAŁOWĄ Poznaj tajniki własnoręcznej budowy ścianki krok po kroku.

2 Niniejszy darmowy fragment jest własnością prywatną. Niniejsza publikacja ani żadna jej część,nie może być kopiowana, ani w jakikolwiek inny sposób reprodukowana,powielana,ani odczytywana w środkach pisemnego przekazu bez pisemnej zgody wydawcy.zabrania się jej publicznego udostępniania w Internecie. Jest to darmowy fragment poradnika pt,,jak samemu zbudować elegancką szafę ubraniową". Autor:Andrzej Graczyk Wydanie I ISBN SPIS TREŚCI * wstęp 2 * od czego zacząć? 3 * jakie narzędzia? 5 * jakie materiały? 8 * jaki środek szafy? 13 * jakie drzwi? 13 * realizacja marzenia 16 * elementy,tory jezdne,okucia,akcesoria 27 * składamy to w całość 34 * czynności regulacyjne 88 * cieszmy się sukcesem 90

3 * o mnie 91 WSTĘP Pomyśl,jakby to było gdybyś posiadał praktyczną,fachową wiedzę,otwierającą przed Tobą nowe możliwość,umożliwiającą własnoręczne zaprojektowanie oraz wykonanie mebla. Jeżeli masz takie marzenie to jesteś w dobrym miejscu. Poradnik jest najprostszą formą zdobycia szybko i skutecznie potrzebnej praktycznej wiedzy w interesującej nas dziedzinie. Poradnik wydany jest w formie elektronicznej. Jeżeli jesteście gotowi do zrobienia czegoś własnoręcznie to zaczynamy. Przy samodzielnym wykonaniu koszty przedsięwzięcia są nieporównywalnie niższe,ale liczy się najbardziej satysfakcja z osiągniętego sukcesu i wiara we własne siły. Proszę przygotować sobie notatnik i coś do pisania. DRZWI W KOMBINACJI SAMO SZKŁO LUB LUSTRO Wszystkie elementy są użyte w naszej przykładowej ściance.w praktyce każdy będzie dobierał ilość potrzebnych elementów oraz ich długość w oparciu o swoją ściankę. Potrzebne elementy systemu: po dwie sztyki rączek,,rama Plus''R-18 na jedno skrzydło drzwiowe.nr kat:8820

4 tor górny uniwersalny nr kat:8840 tor dolny,,gama'' nr kat:82090 po dwie szt okucie jezdne dolne,,rama Plus'' nr kat:8814

5 6 szt prowadnik górny uniwersalny nr kat:8823 ramiak dolny/górny,,rama'' nr kat:8830 po jednej szt pozycjoner nr kat:8802

6 jeżeli zamierzamy łączyć różne wypełnienia w jednym skrzydle drzwiowym to będzie potrzebny profil łączący,,rama'' nr kat:8870 Opis czynności montażowych.w naszej poradniku omówię dwie kombinacje.samo szkło lub lustro o grubości 4 milimetry oraz kombinację płyta/szklo lub lustro/płyta. Zaczniemy od drzwi których wypełnieniem jest samo szkło lub lustro o grubości 4 milimetrów.dodatkowo w tym systemie potrzebne będzie wiertło do metalu o średnicy 10 milimetrów,oraz 5 milimetrów. Rączki,,Rama Plus''docinamy na potrzebną długość(wysokość pomieszczenia minus cztery centymetry)pocięte na wymiar rączki składamy parami,tak jak będą zamocowane w drzwiach.na wąskich krawędziach,tam gdzie przykleja się szczotki odbojowe,wiercimy u dołu po dwa otwory według(zdjęcie 76)

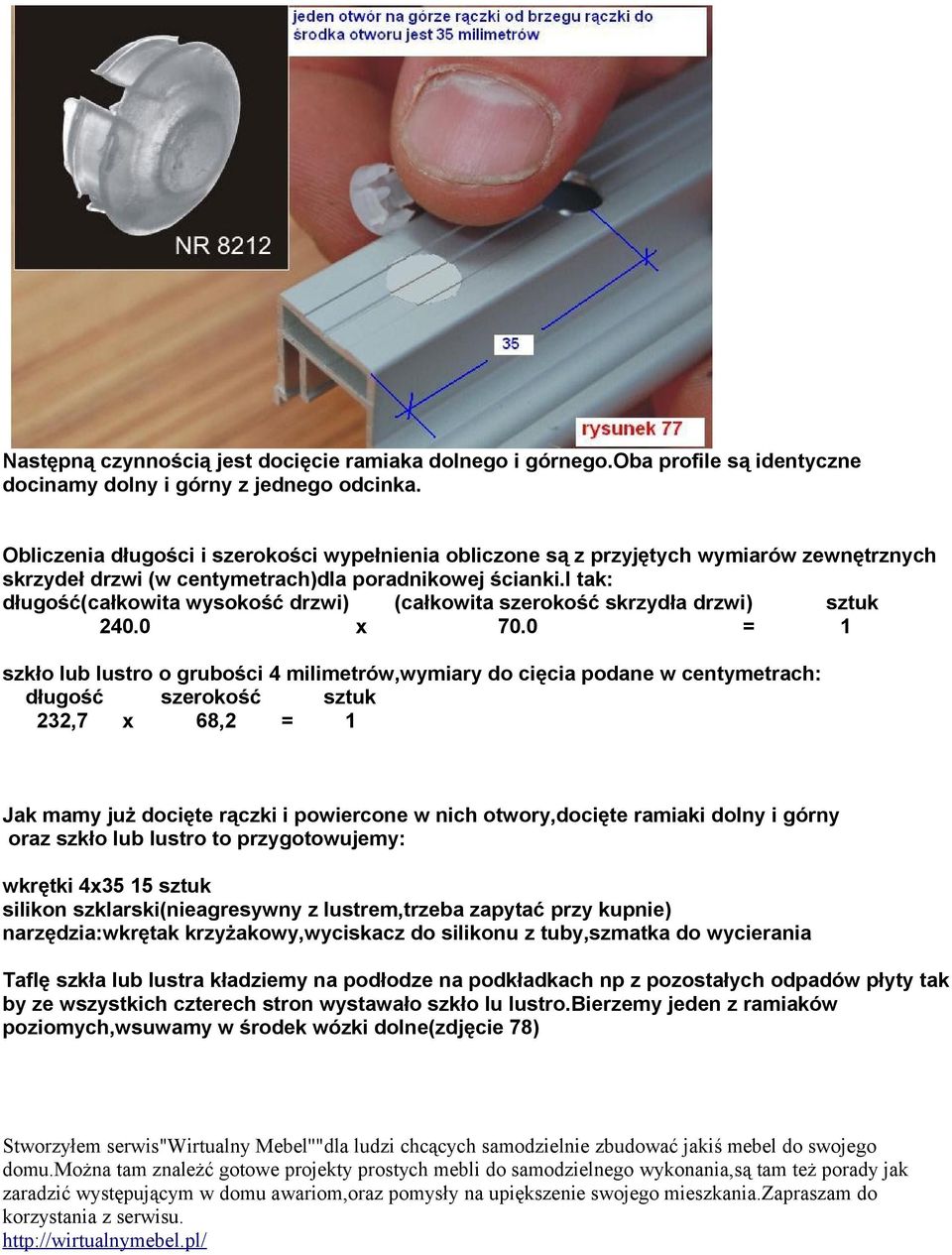

7 a u góry po jednym otworze(zdjęcie 77) Otwory wiercimy najpierw wiertłem o średnicy 5 mm,przez ściankę zewnętrzną i wzmacniającą przegrodę znajdującą się tuż za nią,czyli na wylot.następnie najniższy otwór który znajduje się 12 milimetrów od dołu rączki,rozwiercamy wiertłem o średnicy 10 milimetrów na wylot przez obie ścianki.wkładając przez ten otwór klucz imbusowy nr 5 w śrubę znajdującą się wózku dolnym regulujemy położenie drzwi w górę lub w dół.pozostałe dwa czyli ten który znajduje się powyżej oraz ten z drugiej strony rączki rozwiercamy wiertłem o średnicy 10 milimetrów tylko przez zewnętrzną ściankę.w ten sam sposób wiercimy wszystkie pary rączek.

8 Następną czynnością jest docięcie ramiaka dolnego i górnego.oba profile są identyczne docinamy dolny i górny z jednego odcinka. Obliczenia długości i szerokości wypełnienia obliczone są z przyjętych wymiarów zewnętrznych skrzydeł drzwi (w centymetrach)dla poradnikowej ścianki.i tak: długość(całkowita wysokość drzwi) (całkowita szerokość skrzydła drzwi) sztuk x 70.0 = 1 szkło lub lustro o grubości 4 milimetrów,wymiary do cięcia podane w centymetrach: długość szerokość sztuk 232,7 x 68,2 = 1 Jak mamy już docięte rączki i powiercone w nich otwory,docięte ramiaki dolny i górny oraz szkło lub lustro to przygotowujemy: wkrętki 4x35 15 sztuk silikon szklarski(nieagresywny z lustrem,trzeba zapytać przy kupnie) narzędzia:wkrętak krzyżakowy,wyciskacz do silikonu z tuby,szmatka do wycierania Taflę szkła lub lustra kładziemy na podłodze na podkładkach np z pozostałych odpadów płyty tak by ze wszystkich czterech stron wystawało szkło lu lustro.bierzemy jeden z ramiaków poziomych,wsuwamy w środek wózki dolne(zdjęcie 78)

9 nakładamy w wąską szczelinę(zdjęcie 25) silikon(dość oszczędnie by po włożeniu szkła lub lustra nie wycisnął się na zewnątrz). Tak samo nakładamy silikon w szczelinę po całej długości rączki.

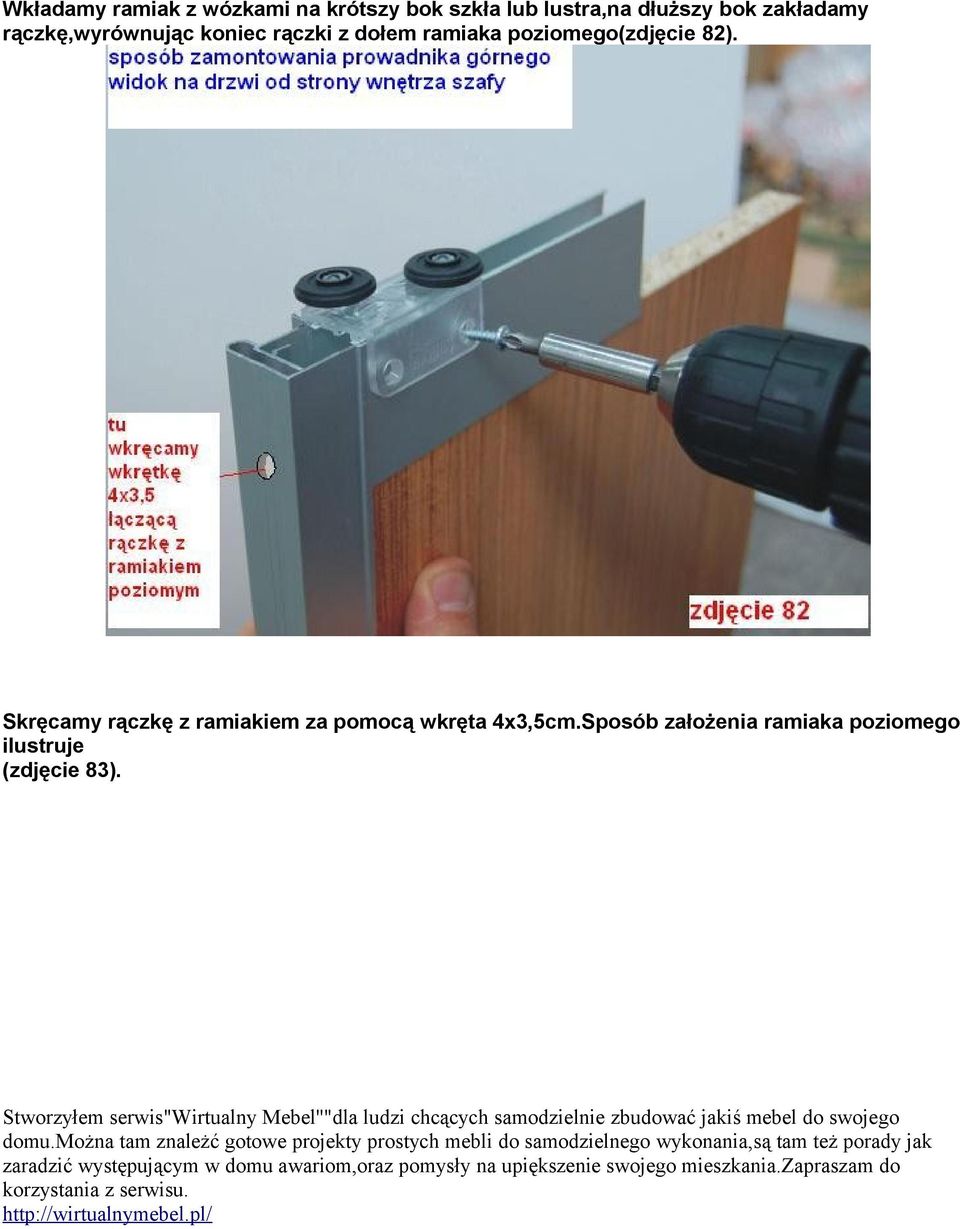

10 Wkładamy ramiak z wózkami na krótszy bok szkła lub lustra,na dłuższy bok zakładamy rączkę,wyrównując koniec rączki z dołem ramiaka poziomego(zdjęcie 82). Skręcamy rączkę z ramiakiem za pomocą wkręta 4x3,5cm.Sposób założenia ramiaka poziomego ilustruje (zdjęcie 83).

11 Ramiaki zakłada się mniejszym rowkiem do wewnątrz skrzydła.w ten sam sposób skręcamy wszystkie połączenia ramki.sposób założenia prowadników górnych jest przedstawiony na(zdjęciu 82).

12 Po nawierceniu wiertłem o średnicy 3 milimetrów przykręcamy prowadnik wkrętami 4x16.Drzwi zakładamy do najpierw górą do oporu i stawiamy na odpowiednim do górnego torze dolnym.do regulacji w pionie służą śruby na klucz imbusowy nr 5. Postępujemy podobnie jak jest opisne w rozdziale pt,,czynności regulacyjne''z tym że do regulacji używamy tylko tych śrub na klucz imbusowy.do zaślepienia otworów w rączkach można użyć firmowych zaślepek,ale są też przyklejane,trzeba pytać o przyklejane zaślepki do konfirmatów.ostatnią czynnością przy drzwiach jest przyklejenie szczotek,w sklepie czy hurtowni gdzie będziemy się zaopatrywać należy zapytać o klipsy przytrzymujące szczotki na końcach rączek.nie odklejają się z czasem(zdjęcie 84).Jeżeli jako wypełnienie użyte były lustra to lewą stronę lustra wykańczamy estetyczną tapetą samoprzylepną lub grafiką.na..allegro,, można zamówić rozmaite grafiki na papierze samoprzylepnym.

13 DRZWI KOMBINACJA PŁYTA-SZKŁO LUB LUSTRO-PŁYTA Wszystkie elementy są takie same jak wyżej podałem.dochodzi profil łączący,,rama''.tyle sztuk ile łączeń zamierzamy wykonać.napiszę jak ja to robię na podstawie poradnikowej szafy.po docięciu i powierceniu rączek i docięciu ramiaków poziomych na żądaną długość,oraz profili łączących,,rama'' na tą samą długość co ramiaki poziome(po dwa na każde skrzydło drzwiowe)skręcam ramkę(rączki z ramiakami poziomymi)z jednej strony,wkładam płytę meblową w rączkę i ramiak poziomy z obu stron.uwaga!!!!płyta MUSI BYĆ O 14 MILIMETRÓW WĘŻSZA NIŻ LUSTRO LUB SZKŁO.SZKŁO WCHODZI W RĄCZKĘ DO KOŃCA NATOMIAST PŁYTA OPIERA SIĘ NA ŚCIANCE PRZYTRZYMUJĄCEJ SZKŁO W RĄCZCE.MNIEJSZY WYMIAR DOTYCZY SZEROKOŚCI. Po włożeniu płyt zakładam profile łączące i przykręcam rączkę z drugiej strony.pusta przestrzeń która powstała to tafla lustra lub szkła która jest potrzebna.mierzymy długość,bo szerokość tafli

14 się nie zmienia.pamiętajmy że łącznik też ma rowek w który wchodzi szkło.odkręcam jedną rączkę,wkładam w dolny ramiak wózki dolne (zdjęcie 78) nakładam w rowki w rączkach i profilu łączącym silikon,wkładam docięte szkło lub lustro i dokręcam rączkę do ramiaków poziomych.

15 Montuję prowadniki górne(zdjęcie 82) Drzwi są gotowe do założenia w prowadnice.reszta czynności jak w powyższym przykładzie.szczotki przyklejamy dopiero jak mamy drzwi wlożone w prowadnice i wyregulowane.w otwory wkładamy zaślepki lub samoprzylepne zaślepki do konfirmatów i dopiero wtedy przyklejamy szczotki.lustro od lewej strony możemy zamaskować folią z adrukowaną grafiką(dostępne na /allegro.pl/

16 KLIPSY SŁUŻĄCE DO ZAMOCOWANIA TORU JEZDNEGO DOLNEGO (ZDJĘCIE 34) ORAZ(ZDJĘCIE 79)

17

18 JEŻELI WYSTĄPIĄ PROBLEMY Z ZAKUPEM NA DANYM TERENIE WYBRANEGO SYSTEMU JEZDNEGO,PROSZĘ O KONTAKT.KUPIĘ POTRZEBNE ELEMENTY U SIEBIE I WYŚLĘ PACZKĄ KURIERSKĄ Przydatne adresy www firma produkująca i zaopatrująca w płyty meblowe cały kraj firma produkująca i zaopatrująca w płyty meblowe cały kraj firma produkująca i zaopatrująca w systemy jezdne cały kraj firma produkująca i zaopatrująca w akcesoria meblowe cały kraj CZYNNOŚCI REGULACYJNE Czynności regulacyjne w naszej szafie ograniczą się jedynie do właściwego wyregulowania wózków dolnych.opisany poniżej sposób dotyczy systemu,,omega''(wózki wpuszczone w płytę) Chodzi o to by drzwi po domknięciu na całej swej długości równo przylegały do boku szafy,a także by spód drzwi nie tarł o tor jezdny dolny.

19 Jeżeli powstanie sytuacja A(rysunek52) to przy wózku który jest bliżej boku szafy należy lekko poluzować śrubę 1(rysunek54),

20 następnie poluzować nakrętkę 2,po czym wykręcić śrubę 3 o tyle by zlikwidować szczelinę między drzwiami a bokiem szafy.należy pamiętać by prześwit pomiędzy torem jezdnym dolnym a spodem drzwi był minimum około pięć milietrów.jeżeli drzwi nadal nie przylegają do boku szafy całą swą długością należy w drugim wózku lekko poluzować śrubę 1,poluzować nakrętkę 2,po czym palcem nakręcić ją tak,by była przy samym końcu tam gdzie jest nacięcie na wkrętak na śrubie 3 i wkręcać śrubę 3 aż prześwit zniknie.po ustaleniu właściwego położenia drzwi trzeba dokręcić nakrętki 2 do korpusu wózka lekko je dociągając kluczem bądź kombinerkami.ostatnią czynnością jest dokręcenie śrub 1.W ten sam sposób regulujemy pozostałe drzwi.pragnę podkreślić że wyżej opisana została tylko kolejność czynności.myślę że opierając się na tych wzkazówkach każdy da sobie z tym radę.sytuacje przedstawione na rysunkach 52 oraz 53 są przesadzone.chodzi o uwypuklenie problemu.

21 Jeżeli powstanie sytuacja B(rysunek53) to najpierw regulujemy wózek który jest dalej od boku szafy.należy poluzować śrubę 1(rysunek54)następnie poluzować nakrętkę 2,po czym wykręcić śrubę 3 o tyle by zlikwidować szczelinę między drzwiami a bokiem szafy.tu również trzeba pamiętać aby prześwit między torem jezdnym dolnym a spodem drzwi był minimum około pięć milimetrów.jeżeli nadal jest szczelina należy wyregulować wózek który jest bliżej boku szafy,czyli poluzować śrubę 1,następnie nakrętkę 2,nakręcić ją na górę śruby 3,po czym wkręcając śrubę 3 zlikwidować szczelinę.dokręcając nakrętkę 2 zablokować śrubę 3 i dokręcić śrubę 1. Czynności regulacyjne dla systemu,,rama plus''(drzwi ze szkłem lub płyta szkło opisane były wcześniej Wszystkiego najlepszego życzy autor tego poradnika Andrzej Graczyk

22 O MNIE Witaj.Nazywam się Andrzej Graczyk.Mam 44 lata i mieszkam od urodzenia w mieście Łodzi.Mam żonę i dwókę dzieci.córkę Agnieszkę lat dwadzieścia jeden i syna Łukasza lat siedem.z zawodu jestem stolarzem.ukończyłem szkołę o kierunku stolarskim.po szkole pracowałem jako stolarz.od 1996 roku pracuję w usługach na własny rachunek.wykonałem wiele szaf podobnych do tej opisanej w poradniku,tak że moja wiedza w tym zakresie opiera się na wieloletniej praktyce.moje plany na przyszłość obejmują jeszcze napisanie poradnika jak samemu zrobić meble kuchenne(dobrej jakości)oraz osobny poradnik dotyczący mebli do biura,jak też wielu innych mebli domowych.chętnie odpowiem na pytania czytelników.to tyle o mnie.zapraszam do innych rozdziałów poradnika. enec@gazeta.pl
