1 Zakład Inwestycji Miejskich sc Paweł Orleański, Magdalena Orleańska-Ordyniak Al. Powstańców Wielkopolskich Ostrów Wielkopolski tel. (0-62) fax (0-62) NIP: REGON: PROJEKT BUDOWLANY WYSTROJU WNĘTRZ nazwa obiektu budowlanego: REMONT KORYTARZA BUDYNKU ZESPOŁU SZKÓŁ PONADGIMNAZJALNYCH CENTRUM KSZTAŁCENIA USTAWICZNEGO W PRZYGODZICACH adres obiektu budowlanego oraz numery ewidencyjne działek, na których obiekt jest usytuowany: ul. PTR 6, Przygodzice imię i nazwisko / nazwa inwestora oraz jego adres: Zespół Szkół Ponadgimnazjalnych Centrum Kształcenia Ustawicznego ul. PTR 6, Przygodzice nazwa i adres jednostki projektowania: Zakład Inwestycji Miejskich sc, P. Orleański, M. Orleańska-Ordyniak Al. Powstańców Wielkopolskich 20, Ostrów Wielkopolski projektanci: branża, zakres opracowania branża budowlana, projektant imię i nazwisko mgr inż. UAN /91 Paweł Orleański specjalność, numer uprawnień, podpis WYCIĄG Z PROJEKTU WYSTROJU WNĘTRZ W ZAKRESIE ETAPU I branża budowlana, projektant Iwona Trzcińska kierownik zespołu projektowego mgr inż. Paweł Orleański UAN /91 Ostrów Wielkopolski, maj 2015

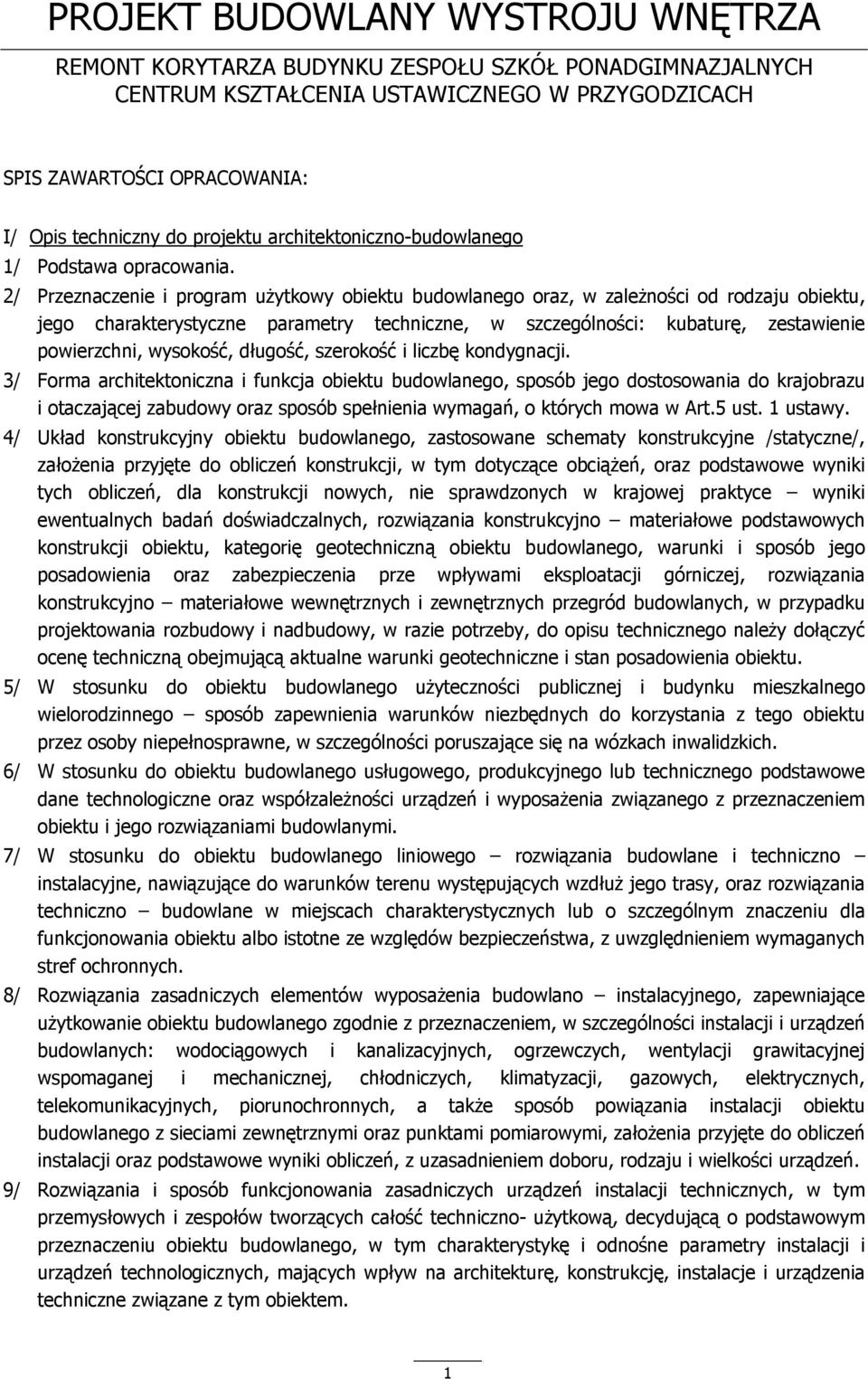

2 PROJEKT BUDOWLANY WYSTROJU WNĘTRZA REMONT KORYTARZA BUDYNKU ZESPOŁU SZKÓŁ PONADGIMNAZJALNYCH CENTRUM KSZTAŁCENIA USTAWICZNEGO W PRZYGODZICACH SPIS ZAWARTOŚCI OPRACOWANIA: I/ Opis techniczny do projektu architektoniczno-budowlanego 1/ Podstawa opracowania. 2/ Przeznaczenie i program użytkowy obiektu budowlanego oraz, w zależności od rodzaju obiektu, jego charakterystyczne parametry techniczne, w szczególności: kubaturę, zestawienie powierzchni, wysokość, długość, szerokość i liczbę kondygnacji. 3/ Forma architektoniczna i funkcja obiektu budowlanego, sposób jego dostosowania do krajobrazu i otaczającej zabudowy oraz sposób spełnienia wymagań, o których mowa w Art.5 ust. 1 ustawy. 4/ Układ konstrukcyjny obiektu budowlanego, zastosowane schematy konstrukcyjne /statyczne/, założenia przyjęte do obliczeń konstrukcji, w tym dotyczące obciążeń, oraz podstawowe wyniki tych obliczeń, dla konstrukcji nowych, nie sprawdzonych w krajowej praktyce wyniki ewentualnych badań doświadczalnych, rozwiązania konstrukcyjno materiałowe podstawowych konstrukcji obiektu, kategorię geotechniczną obiektu budowlanego, warunki i sposób jego posadowienia oraz zabezpieczenia prze wpływami eksploatacji górniczej, rozwiązania konstrukcyjno materiałowe wewnętrznych i zewnętrznych przegród budowlanych, w przypadku projektowania rozbudowy i nadbudowy, w razie potrzeby, do opisu technicznego należy dołączyć ocenę techniczną obejmującą aktualne warunki geotechniczne i stan posadowienia obiektu. 5/ W stosunku do obiektu budowlanego użyteczności publicznej i budynku mieszkalnego wielorodzinnego sposób zapewnienia warunków niezbędnych do korzystania z tego obiektu przez osoby niepełnosprawne, w szczególności poruszające się na wózkach inwalidzkich. 6/ W stosunku do obiektu budowlanego usługowego, produkcyjnego lub technicznego podstawowe dane technologiczne oraz współzależności urządzeń i wyposażenia związanego z przeznaczeniem obiektu i jego rozwiązaniami budowlanymi. 7/ W stosunku do obiektu budowlanego liniowego rozwiązania budowlane i techniczno instalacyjne, nawiązujące do warunków terenu występujących wzdłuż jego trasy, oraz rozwiązania techniczno budowlane w miejscach charakterystycznych lub o szczególnym znaczeniu dla funkcjonowania obiektu albo istotne ze względów bezpieczeństwa, z uwzględnieniem wymaganych stref ochronnych. 8/ Rozwiązania zasadniczych elementów wyposażenia budowlano instalacyjnego, zapewniające użytkowanie obiektu budowlanego zgodnie z przeznaczeniem, w szczególności instalacji i urządzeń budowlanych: wodociągowych i kanalizacyjnych, ogrzewczych, wentylacji grawitacyjnej wspomaganej i mechanicznej, chłodniczych, klimatyzacji, gazowych, elektrycznych, telekomunikacyjnych, piorunochronnych, a także sposób powiązania instalacji obiektu budowlanego z sieciami zewnętrznymi oraz punktami pomiarowymi, założenia przyjęte do obliczeń instalacji oraz podstawowe wyniki obliczeń, z uzasadnieniem doboru, rodzaju i wielkości urządzeń. 9/ Rozwiązania i sposób funkcjonowania zasadniczych urządzeń instalacji technicznych, w tym przemysłowych i zespołów tworzących całość techniczno- użytkową, decydującą o podstawowym przeznaczeniu obiektu budowlanego, w tym charakterystykę i odnośne parametry instalacji i urządzeń technologicznych, mających wpływ na architekturę, konstrukcję, instalacje i urządzenia techniczne związane z tym obiektem. 1

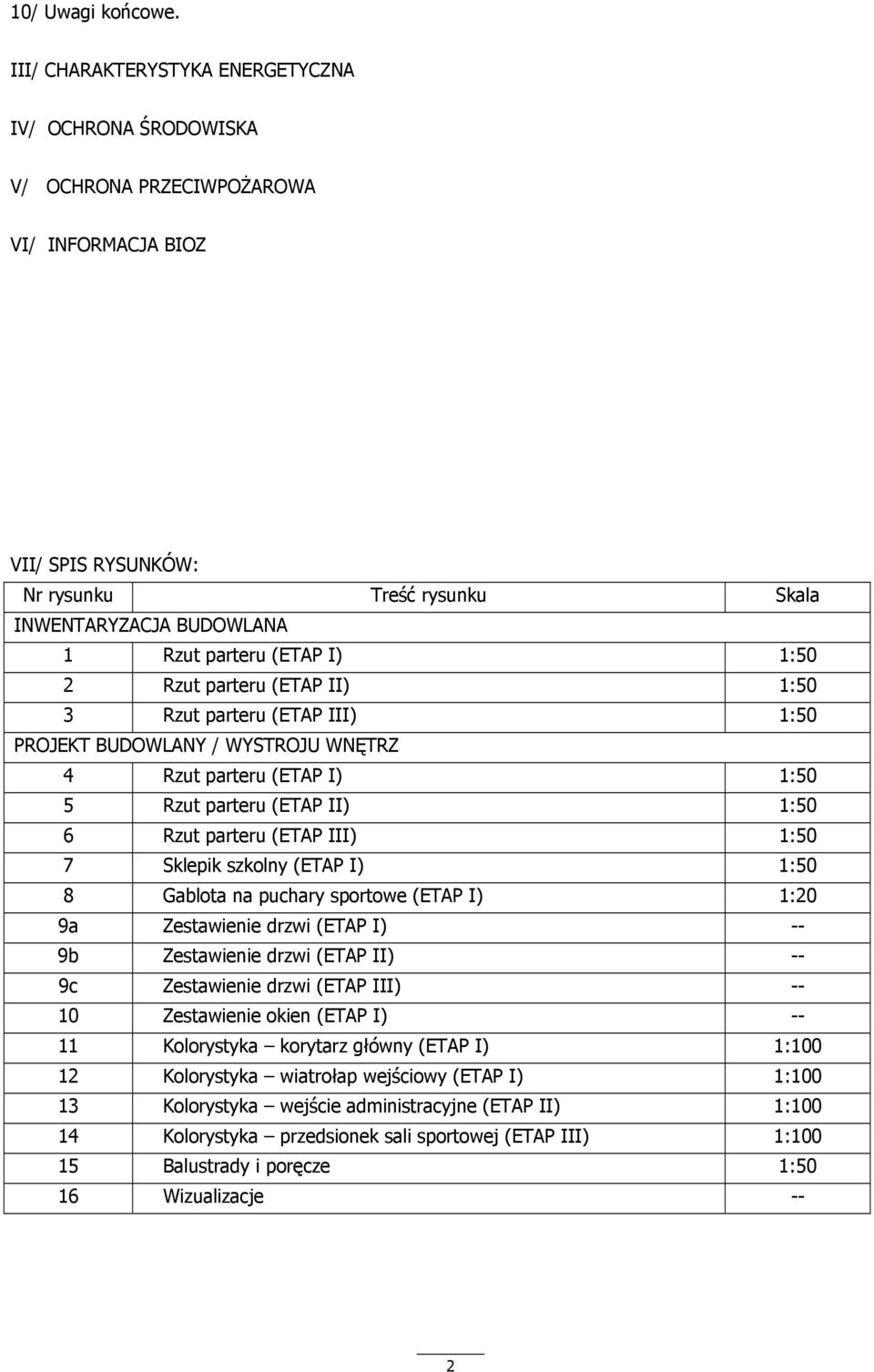

3 10/ Uwagi końcowe. III/ CHARAKTERYSTYKA ENERGETYCZNA IV/ OCHRONA ŚRODOWISKA V/ OCHRONA PRZECIWPOŻAROWA VI/ INFORMACJA BIOZ VII/ SPIS RYSUNKÓW: Nr rysunku Treść rysunku Skala INWENTARYZACJA BUDOWLANA 1 Rzut parteru (ETAP I) 1:50 2 Rzut parteru (ETAP II) 1:50 3 Rzut parteru (ETAP III) 1:50 PROJEKT BUDOWLANY / WYSTROJU WNĘTRZ 4 Rzut parteru (ETAP I) 1:50 5 Rzut parteru (ETAP II) 1:50 6 Rzut parteru (ETAP III) 1:50 7 Sklepik szkolny (ETAP I) 1:50 8 Gablota na puchary sportowe (ETAP I) 1:20 9a Zestawienie drzwi (ETAP I) -- 9b Zestawienie drzwi (ETAP II) -- 9c Zestawienie drzwi (ETAP III) Zestawienie okien (ETAP I) Kolorystyka korytarz główny (ETAP I) 1: Kolorystyka wiatrołap wejściowy (ETAP I) 1: Kolorystyka wejście administracyjne (ETAP II) 1: Kolorystyka przedsionek sali sportowej (ETAP III) 1: Balustrady i poręcze 1:50 16 Wizualizacje -- 2

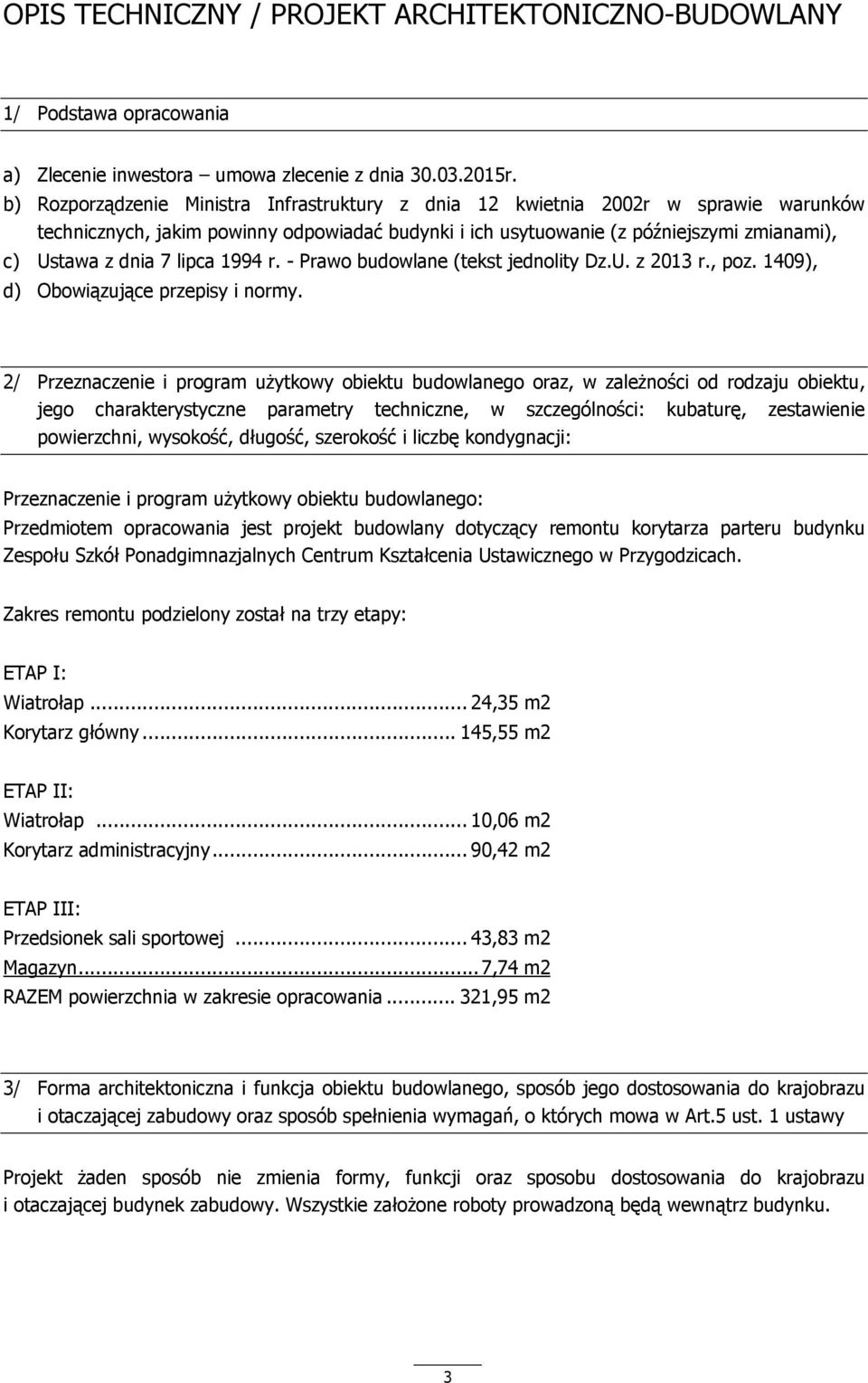

4 OPIS TECHNICZNY / PROJEKT ARCHITEKTONICZNO-BUDOWLANY 1/ Podstawa opracowania a) Zlecenie inwestora umowa zlecenie z dnia r. b) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późniejszymi zmianami), c) Ustawa z dnia 7 lipca 1994 r. - Prawo budowlane (tekst jednolity Dz.U. z 2013 r., poz. 1409), d) Obowiązujące przepisy i normy. 2/ Przeznaczenie i program użytkowy obiektu budowlanego oraz, w zależności od rodzaju obiektu, jego charakterystyczne parametry techniczne, w szczególności: kubaturę, zestawienie powierzchni, wysokość, długość, szerokość i liczbę kondygnacji: Przeznaczenie i program użytkowy obiektu budowlanego: Przedmiotem opracowania jest projekt budowlany dotyczący remontu korytarza parteru budynku Zespołu Szkół Ponadgimnazjalnych Centrum Kształcenia Ustawicznego w Przygodzicach. Zakres remontu podzielony został na trzy etapy: ETAP I: Wiatrołap... 24,35 m2 Korytarz główny ,55 m2 ETAP II: Wiatrołap... 10,06 m2 Korytarz administracyjny... 90,42 m2 ETAP III: Przedsionek sali sportowej... 43,83 m2 Magazyn...7,74 m2 RAZEM powierzchnia w zakresie opracowania ,95 m2 3/ Forma architektoniczna i funkcja obiektu budowlanego, sposób jego dostosowania do krajobrazu i otaczającej zabudowy oraz sposób spełnienia wymagań, o których mowa w Art.5 ust. 1 ustawy Projekt żaden sposób nie zmienia formy, funkcji oraz sposobu dostosowania do krajobrazu i otaczającej budynek zabudowy. Wszystkie założone roboty prowadzoną będą wewnątrz budynku. 3

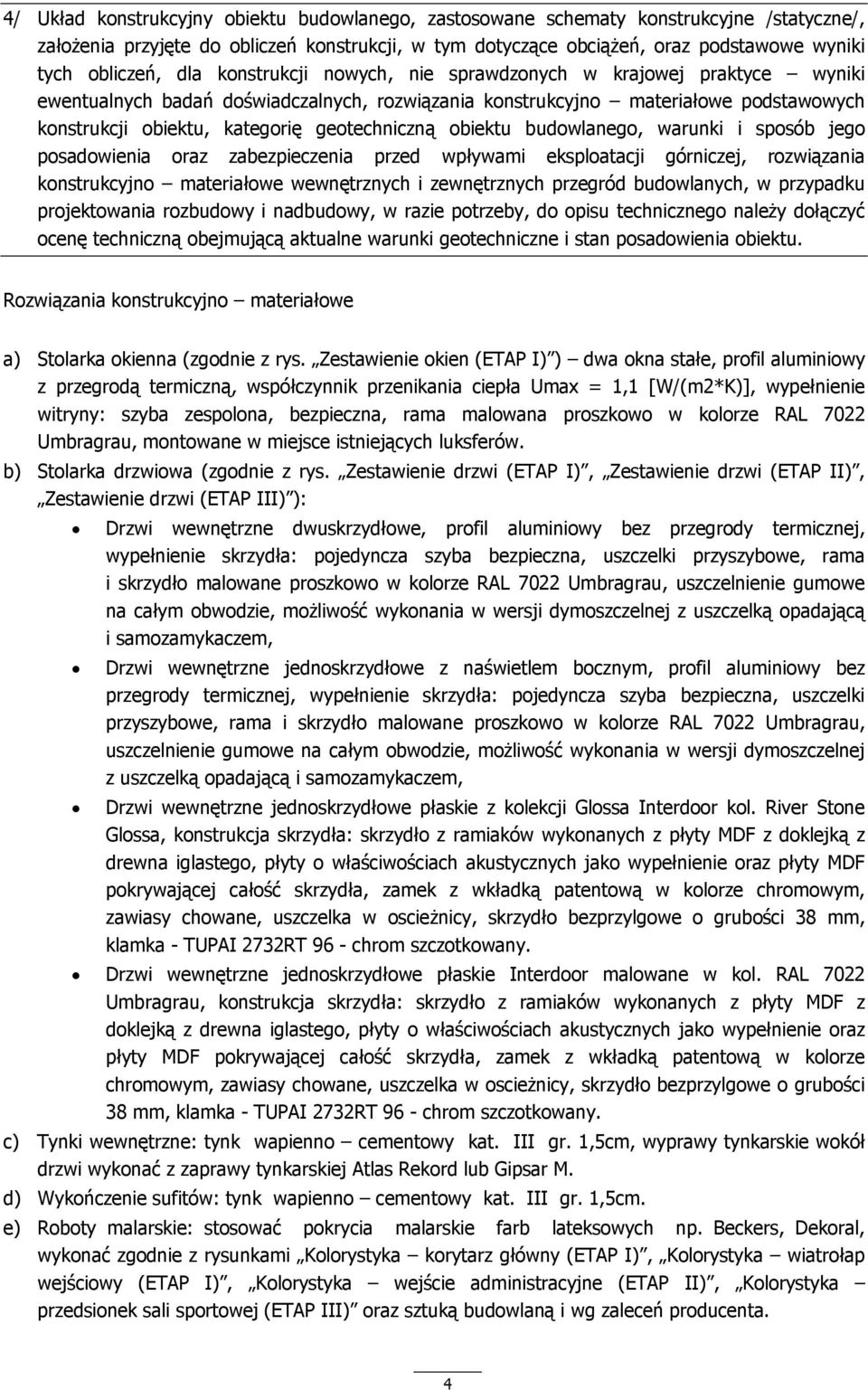

5 4/ Układ konstrukcyjny obiektu budowlanego, zastosowane schematy konstrukcyjne /statyczne/, założenia przyjęte do obliczeń konstrukcji, w tym dotyczące obciążeń, oraz podstawowe wyniki tych obliczeń, dla konstrukcji nowych, nie sprawdzonych w krajowej praktyce wyniki ewentualnych badań doświadczalnych, rozwiązania konstrukcyjno materiałowe podstawowych konstrukcji obiektu, kategorię geotechniczną obiektu budowlanego, warunki i sposób jego posadowienia oraz zabezpieczenia przed wpływami eksploatacji górniczej, rozwiązania konstrukcyjno materiałowe wewnętrznych i zewnętrznych przegród budowlanych, w przypadku projektowania rozbudowy i nadbudowy, w razie potrzeby, do opisu technicznego należy dołączyć ocenę techniczną obejmującą aktualne warunki geotechniczne i stan posadowienia obiektu. Rozwiązania konstrukcyjno materiałowe a) Stolarka okienna (zgodnie z rys. Zestawienie okien (ETAP I) ) dwa okna stałe, profil aluminiowy z przegrodą termiczną, współczynnik przenikania ciepła Umax = 1,1 [W/(m2*K)], wypełnienie witryny: szyba zespolona, bezpieczna, rama malowana proszkowo w kolorze RAL 7022 Umbragrau, montowane w miejsce istniejących luksferów. b) Stolarka drzwiowa (zgodnie z rys. Zestawienie drzwi (ETAP I), Zestawienie drzwi (ETAP II), Zestawienie drzwi (ETAP III) ): Drzwi wewnętrzne dwuskrzydłowe, profil aluminiowy bez przegrody termicznej, wypełnienie skrzydła: pojedyncza szyba bezpieczna, uszczelki przyszybowe, rama i skrzydło malowane proszkowo w kolorze RAL 7022 Umbragrau, uszczelnienie gumowe na całym obwodzie, możliwość wykonania w wersji dymoszczelnej z uszczelką opadającą i samozamykaczem, Drzwi wewnętrzne jednoskrzydłowe z naświetlem bocznym, profil aluminiowy bez przegrody termicznej, wypełnienie skrzydła: pojedyncza szyba bezpieczna, uszczelki przyszybowe, rama i skrzydło malowane proszkowo w kolorze RAL 7022 Umbragrau, uszczelnienie gumowe na całym obwodzie, możliwość wykonania w wersji dymoszczelnej z uszczelką opadającą i samozamykaczem, Drzwi wewnętrzne jednoskrzydłowe płaskie z kolekcji Glossa Interdoor kol. River Stone Glossa, konstrukcja skrzydła: skrzydło z ramiaków wykonanych z płyty MDF z doklejką z drewna iglastego, płyty o właściwościach akustycznych jako wypełnienie oraz płyty MDF pokrywającej całość skrzydła, zamek z wkładką patentową w kolorze chromowym, zawiasy chowane, uszczelka w oscieżnicy, skrzydło bezprzylgowe o grubości 38 mm, klamka - TUPAI 2732RT 96 - chrom szczotkowany. Drzwi wewnętrzne jednoskrzydłowe płaskie Interdoor malowane w kol. RAL 7022 Umbragrau, konstrukcja skrzydła: skrzydło z ramiaków wykonanych z płyty MDF z doklejką z drewna iglastego, płyty o właściwościach akustycznych jako wypełnienie oraz płyty MDF pokrywającej całość skrzydła, zamek z wkładką patentową w kolorze chromowym, zawiasy chowane, uszczelka w oscieżnicy, skrzydło bezprzylgowe o grubości 38 mm, klamka - TUPAI 2732RT 96 - chrom szczotkowany. c) Tynki wewnętrzne: tynk wapienno cementowy kat. III gr. 1,5cm, wyprawy tynkarskie wokół drzwi wykonać z zaprawy tynkarskiej Atlas Rekord lub Gipsar M. d) Wykończenie sufitów: tynk wapienno cementowy kat. III gr. 1,5cm. e) Roboty malarskie: stosować pokrycia malarskie farb lateksowych np. Beckers, Dekoral, wykonać zgodnie z rysunkami Kolorystyka korytarz główny (ETAP I), Kolorystyka wiatrołap wejściowy (ETAP I), Kolorystyka wejście administracyjne (ETAP II), Kolorystyka przedsionek sali sportowej (ETAP III) oraz sztuką budowlaną i wg zaleceń producenta. 4

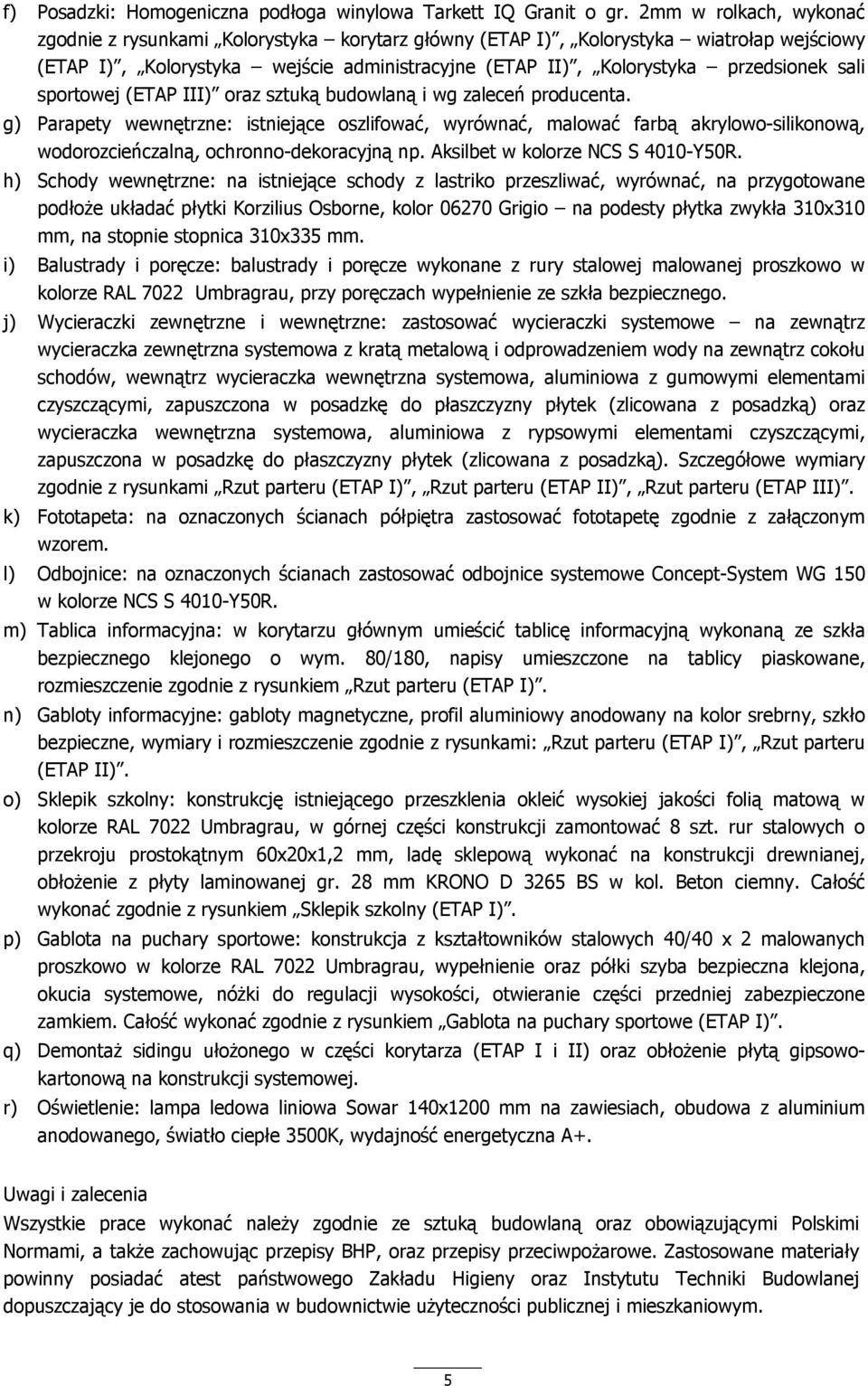

6 f) Posadzki: Homogeniczna podłoga winylowa Tarkett IQ Granit o gr. 2mm w rolkach, wykonać zgodnie z rysunkami Kolorystyka korytarz główny (ETAP I), Kolorystyka wiatrołap wejściowy (ETAP I), Kolorystyka wejście administracyjne (ETAP II), Kolorystyka przedsionek sali sportowej (ETAP III) oraz sztuką budowlaną i wg zaleceń producenta. g) Parapety wewnętrzne: istniejące oszlifować, wyrównać, malować farbą akrylowo-silikonową, wodorozcieńczalną, ochronno-dekoracyjną np. Aksilbet w kolorze NCS S 4010-Y50R. h) Schody wewnętrzne: na istniejące schody z lastriko przeszliwać, wyrównać, na przygotowane podłoże układać płytki Korzilius Osborne, kolor Grigio na podesty płytka zwykła 310x310 mm, na stopnie stopnica 310x335 mm. i) Balustrady i poręcze: balustrady i poręcze wykonane z rury stalowej malowanej proszkowo w kolorze RAL 7022 Umbragrau, przy poręczach wypełnienie ze szkła bezpiecznego. j) Wycieraczki zewnętrzne i wewnętrzne: zastosować wycieraczki systemowe na zewnątrz wycieraczka zewnętrzna systemowa z kratą metalową i odprowadzeniem wody na zewnątrz cokołu schodów, wewnątrz wycieraczka wewnętrzna systemowa, aluminiowa z gumowymi elementami czyszczącymi, zapuszczona w posadzkę do płaszczyzny płytek (zlicowana z posadzką) oraz wycieraczka wewnętrzna systemowa, aluminiowa z rypsowymi elementami czyszczącymi, zapuszczona w posadzkę do płaszczyzny płytek (zlicowana z posadzką). Szczegółowe wymiary zgodnie z rysunkami Rzut parteru (ETAP I), Rzut parteru (ETAP II), Rzut parteru (ETAP III). k) Fototapeta: na oznaczonych ścianach półpiętra zastosować fototapetę zgodnie z załączonym wzorem. l) Odbojnice: na oznaczonych ścianach zastosować odbojnice systemowe Concept-System WG 150 w kolorze NCS S 4010-Y50R. m) Tablica informacyjna: w korytarzu głównym umieścić tablicę informacyjną wykonaną ze szkła bezpiecznego klejonego o wym. 80/180, napisy umieszczone na tablicy piaskowane, rozmieszczenie zgodnie z rysunkiem Rzut parteru (ETAP I). n) Gabloty informacyjne: gabloty magnetyczne, profil aluminiowy anodowany na kolor srebrny, szkło bezpieczne, wymiary i rozmieszczenie zgodnie z rysunkami: Rzut parteru (ETAP I), Rzut parteru (ETAP II). o) Sklepik szkolny: konstrukcję istniejącego przeszklenia okleić wysokiej jakości folią matową w kolorze RAL 7022 Umbragrau, w górnej części konstrukcji zamontować 8 szt. rur stalowych o przekroju prostokątnym 60x20x1,2 mm, ladę sklepową wykonać na konstrukcji drewnianej, obłożenie z płyty laminowanej gr. 28 mm KRONO D 3265 BS w kol. Beton ciemny. Całość wykonać zgodnie z rysunkiem Sklepik szkolny (ETAP I). p) Gablota na puchary sportowe: konstrukcja z kształtowników stalowych 40/40 x 2 malowanych proszkowo w kolorze RAL 7022 Umbragrau, wypełnienie oraz półki szyba bezpieczna klejona, okucia systemowe, nóżki do regulacji wysokości, otwieranie części przedniej zabezpieczone zamkiem. Całość wykonać zgodnie z rysunkiem Gablota na puchary sportowe (ETAP I). q) Demontaż sidingu ułożonego w części korytarza (ETAP I i II) oraz obłożenie płytą gipsowokartonową na konstrukcji systemowej. r) Oświetlenie: lampa ledowa liniowa Sowar 140x1200 mm na zawiesiach, obudowa z aluminium anodowanego, światło ciepłe 3500K, wydajność energetyczna A+. Uwagi i zalecenia Wszystkie prace wykonać należy zgodnie ze sztuką budowlaną oraz obowiązującymi Polskimi Normami, a także zachowując przepisy BHP, oraz przepisy przeciwpożarowe. Zastosowane materiały powinny posiadać atest państwowego Zakładu Higieny oraz Instytutu Techniki Budowlanej dopuszczający je do stosowania w budownictwie użyteczności publicznej i mieszkaniowym. 5

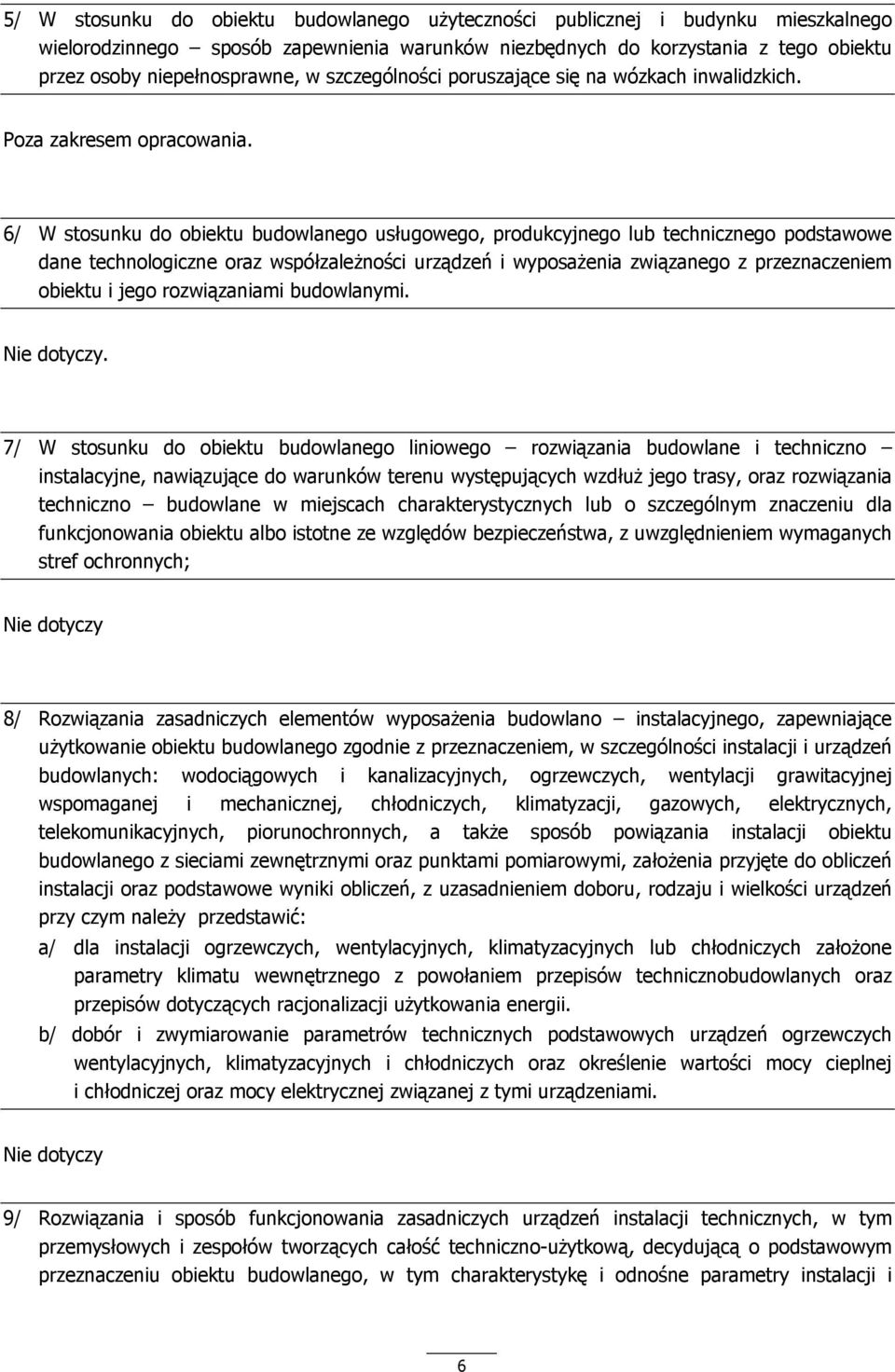

7 5/ W stosunku do obiektu budowlanego użyteczności publicznej i budynku mieszkalnego wielorodzinnego sposób zapewnienia warunków niezbędnych do korzystania z tego obiektu przez osoby niepełnosprawne, w szczególności poruszające się na wózkach inwalidzkich. Poza zakresem opracowania. 6/ W stosunku do obiektu budowlanego usługowego, produkcyjnego lub technicznego podstawowe dane technologiczne oraz współzależności urządzeń i wyposażenia związanego z przeznaczeniem obiektu i jego rozwiązaniami budowlanymi. Nie dotyczy. 7/ W stosunku do obiektu budowlanego liniowego rozwiązania budowlane i techniczno instalacyjne, nawiązujące do warunków terenu występujących wzdłuż jego trasy, oraz rozwiązania techniczno budowlane w miejscach charakterystycznych lub o szczególnym znaczeniu dla funkcjonowania obiektu albo istotne ze względów bezpieczeństwa, z uwzględnieniem wymaganych stref ochronnych; Nie dotyczy 8/ Rozwiązania zasadniczych elementów wyposażenia budowlano instalacyjnego, zapewniające użytkowanie obiektu budowlanego zgodnie z przeznaczeniem, w szczególności instalacji i urządzeń budowlanych: wodociągowych i kanalizacyjnych, ogrzewczych, wentylacji grawitacyjnej wspomaganej i mechanicznej, chłodniczych, klimatyzacji, gazowych, elektrycznych, telekomunikacyjnych, piorunochronnych, a także sposób powiązania instalacji obiektu budowlanego z sieciami zewnętrznymi oraz punktami pomiarowymi, założenia przyjęte do obliczeń instalacji oraz podstawowe wyniki obliczeń, z uzasadnieniem doboru, rodzaju i wielkości urządzeń przy czym należy przedstawić: a/ dla instalacji ogrzewczych, wentylacyjnych, klimatyzacyjnych lub chłodniczych założone parametry klimatu wewnętrznego z powołaniem przepisów technicznobudowlanych oraz przepisów dotyczących racjonalizacji użytkowania energii. b/ dobór i zwymiarowanie parametrów technicznych podstawowych urządzeń ogrzewczych wentylacyjnych, klimatyzacyjnych i chłodniczych oraz określenie wartości mocy cieplnej i chłodniczej oraz mocy elektrycznej związanej z tymi urządzeniami. Nie dotyczy 9/ Rozwiązania i sposób funkcjonowania zasadniczych urządzeń instalacji technicznych, w tym przemysłowych i zespołów tworzących całość techniczno-użytkową, decydującą o podstawowym przeznaczeniu obiektu budowlanego, w tym charakterystykę i odnośne parametry instalacji i 6

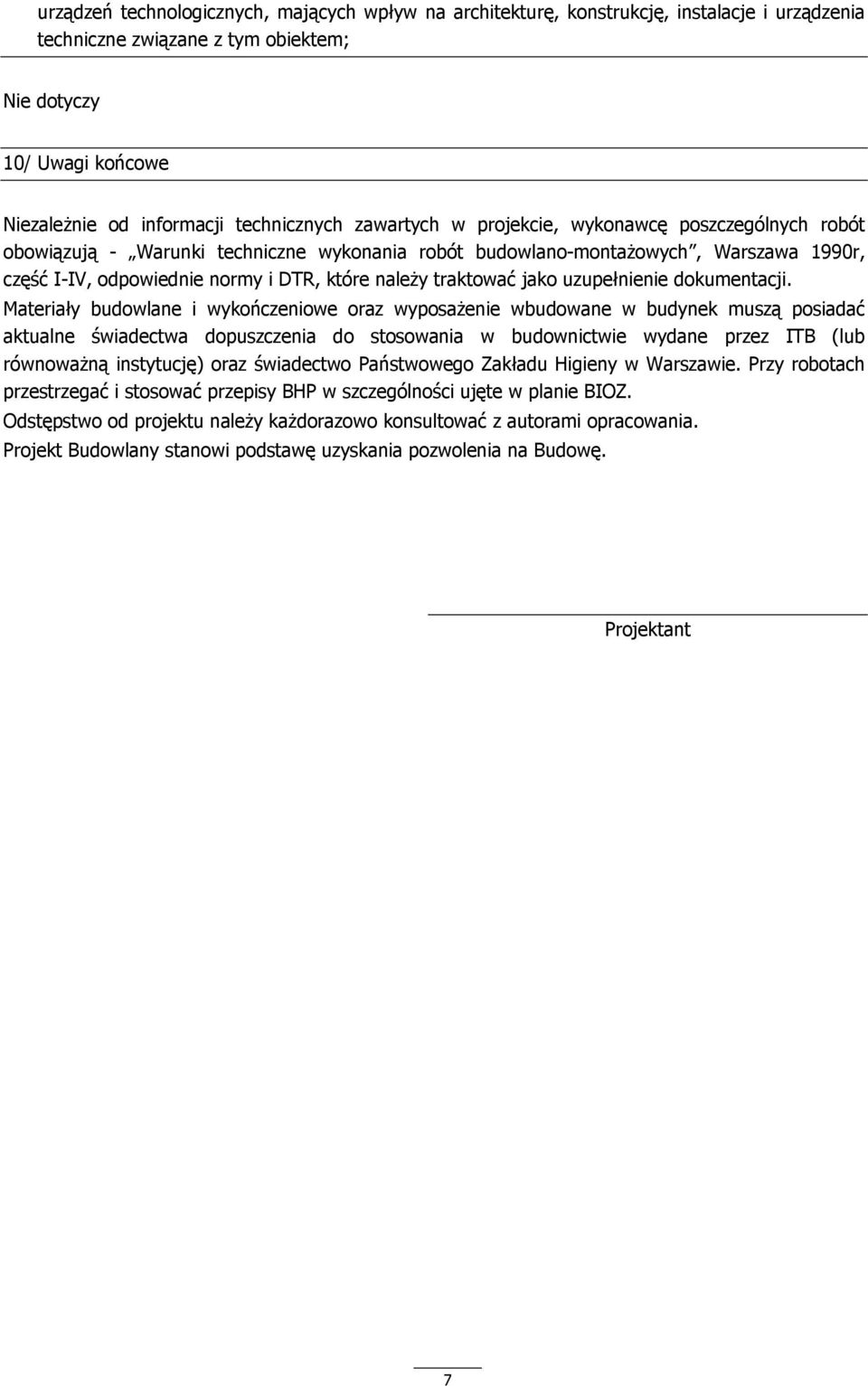

8 urządzeń technologicznych, mających wpływ na architekturę, konstrukcję, instalacje i urządzenia techniczne związane z tym obiektem; Nie dotyczy 10/ Uwagi końcowe Niezależnie od informacji technicznych zawartych w projekcie, wykonawcę poszczególnych robót obowiązują - Warunki techniczne wykonania robót budowlano-montażowych, Warszawa 1990r, część I-IV, odpowiednie normy i DTR, które należy traktować jako uzupełnienie dokumentacji. Materiały budowlane i wykończeniowe oraz wyposażenie wbudowane w budynek muszą posiadać aktualne świadectwa dopuszczenia do stosowania w budownictwie wydane przez ITB (lub równoważną instytucję) oraz świadectwo Państwowego Zakładu Higieny w Warszawie. Przy robotach przestrzegać i stosować przepisy BHP w szczególności ujęte w planie BIOZ. Odstępstwo od projektu należy każdorazowo konsultować z autorami opracowania. Projekt Budowlany stanowi podstawę uzyskania pozwolenia na Budowę. Projektant 7

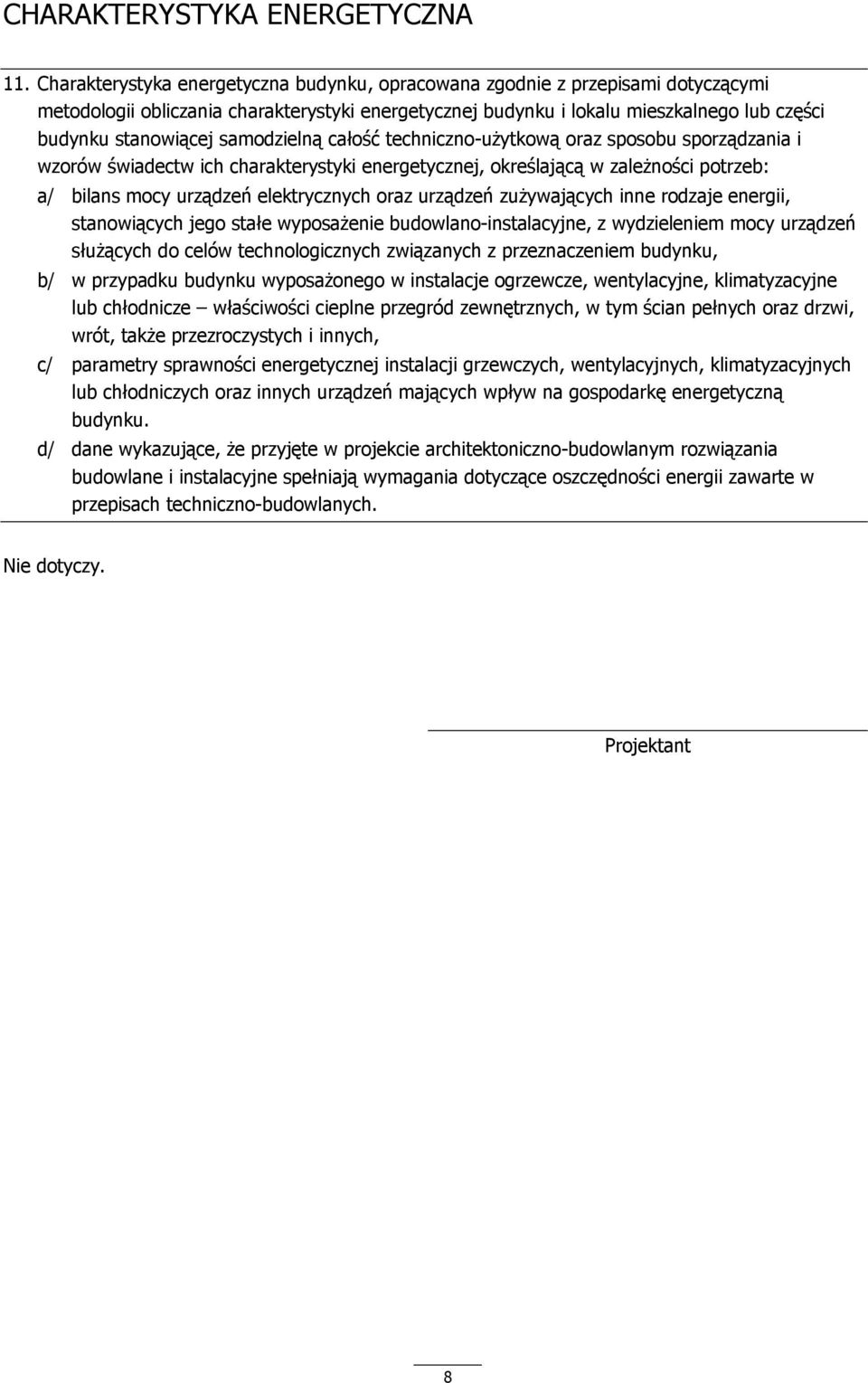

9 CHARAKTERYSTYKA ENERGETYCZNA 11. Charakterystyka energetyczna budynku, opracowana zgodnie z przepisami dotyczącymi metodologii obliczania charakterystyki energetycznej budynku i lokalu mieszkalnego lub części budynku stanowiącej samodzielną całość techniczno-użytkową oraz sposobu sporządzania i wzorów świadectw ich charakterystyki energetycznej, określającą w zależności potrzeb: a/ bilans mocy urządzeń elektrycznych oraz urządzeń zużywających inne rodzaje energii, stanowiących jego stałe wyposażenie budowlano-instalacyjne, z wydzieleniem mocy urządzeń służących do celów technologicznych związanych z przeznaczeniem budynku, b/ w przypadku budynku wyposażonego w instalacje ogrzewcze, wentylacyjne, klimatyzacyjne lub chłodnicze właściwości cieplne przegród zewnętrznych, w tym ścian pełnych oraz drzwi, wrót, także przezroczystych i innych, c/ parametry sprawności energetycznej instalacji grzewczych, wentylacyjnych, klimatyzacyjnych lub chłodniczych oraz innych urządzeń mających wpływ na gospodarkę energetyczną budynku. d/ dane wykazujące, że przyjęte w projekcie architektoniczno-budowlanym rozwiązania budowlane i instalacyjne spełniają wymagania dotyczące oszczędności energii zawarte w przepisach techniczno-budowlanych. Nie dotyczy. Projektant 8

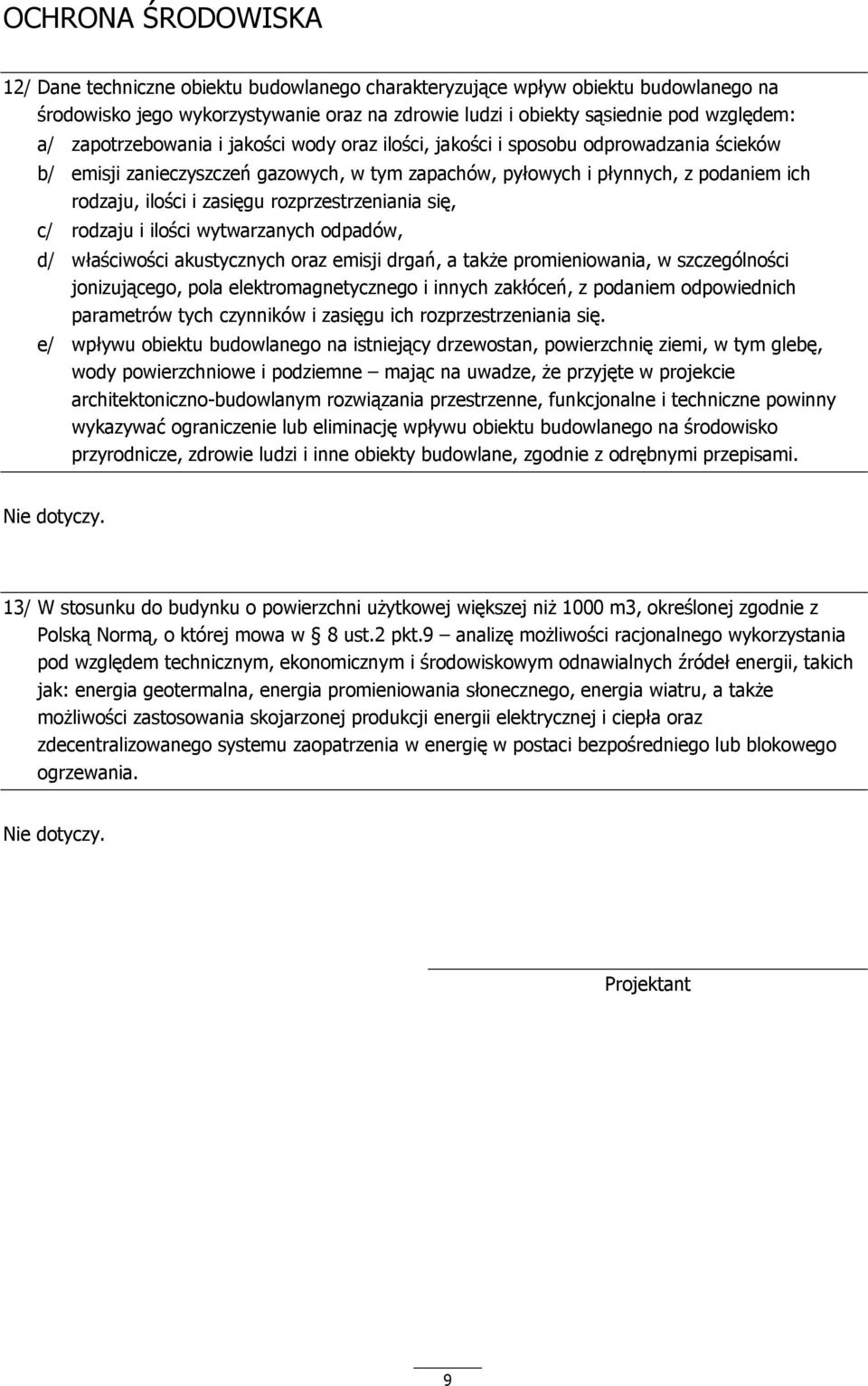

10 OCHRONA ŚRODOWISKA 12/ Dane techniczne obiektu budowlanego charakteryzujące wpływ obiektu budowlanego na środowisko jego wykorzystywanie oraz na zdrowie ludzi i obiekty sąsiednie pod względem: a/ zapotrzebowania i jakości wody oraz ilości, jakości i sposobu odprowadzania ścieków b/ emisji zanieczyszczeń gazowych, w tym zapachów, pyłowych i płynnych, z podaniem ich rodzaju, ilości i zasięgu rozprzestrzeniania się, c/ rodzaju i ilości wytwarzanych odpadów, d/ właściwości akustycznych oraz emisji drgań, a także promieniowania, w szczególności jonizującego, pola elektromagnetycznego i innych zakłóceń, z podaniem odpowiednich parametrów tych czynników i zasięgu ich rozprzestrzeniania się. e/ wpływu obiektu budowlanego na istniejący drzewostan, powierzchnię ziemi, w tym glebę, wody powierzchniowe i podziemne mając na uwadze, że przyjęte w projekcie architektoniczno-budowlanym rozwiązania przestrzenne, funkcjonalne i techniczne powinny wykazywać ograniczenie lub eliminację wpływu obiektu budowlanego na środowisko przyrodnicze, zdrowie ludzi i inne obiekty budowlane, zgodnie z odrębnymi przepisami. Nie dotyczy. 13/ W stosunku do budynku o powierzchni użytkowej większej niż 1000 m3, określonej zgodnie z Polską Normą, o której mowa w 8 ust.2 pkt.9 analizę możliwości racjonalnego wykorzystania pod względem technicznym, ekonomicznym i środowiskowym odnawialnych źródeł energii, takich jak: energia geotermalna, energia promieniowania słonecznego, energia wiatru, a także możliwości zastosowania skojarzonej produkcji energii elektrycznej i ciepła oraz zdecentralizowanego systemu zaopatrzenia w energię w postaci bezpośredniego lub blokowego ogrzewania. Nie dotyczy. Projektant 9

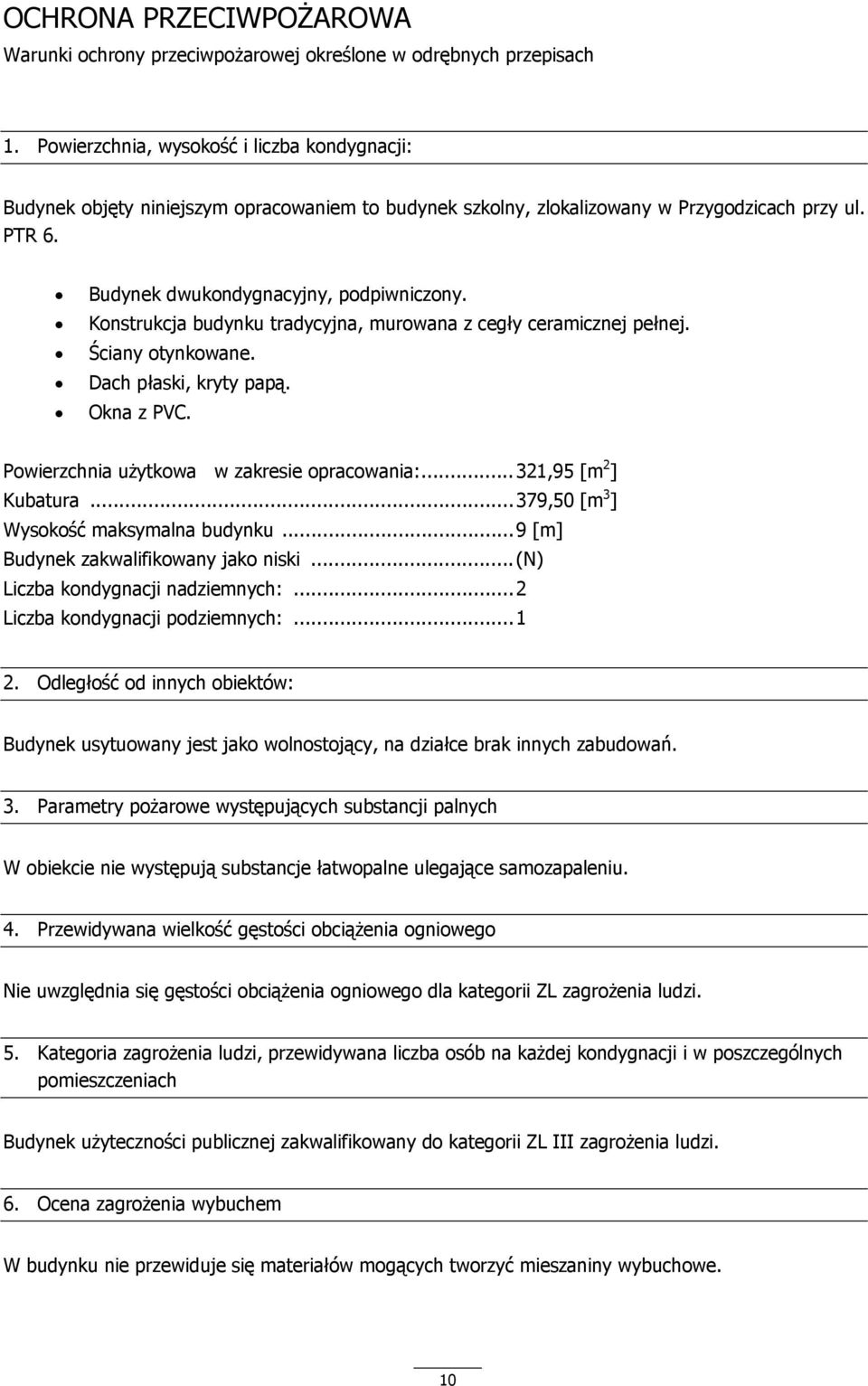

11 OCHRONA PRZECIWPOŻAROWA Warunki ochrony przeciwpożarowej określone w odrębnych przepisach 1. Powierzchnia, wysokość i liczba kondygnacji: Budynek objęty niniejszym opracowaniem to budynek szkolny, zlokalizowany w Przygodzicach przy ul. PTR 6. Budynek dwukondygnacyjny, podpiwniczony. Konstrukcja budynku tradycyjna, murowana z cegły ceramicznej pełnej. Ściany otynkowane. Dach płaski, kryty papą. Okna z PVC. Powierzchnia użytkowa w zakresie opracowania:...321,95 [m 2 ] Kubatura...379,50 [m 3 ] Wysokość maksymalna budynku...9 [m] Budynek zakwalifikowany jako niski...(n) Liczba kondygnacji nadziemnych:...2 Liczba kondygnacji podziemnych: Odległość od innych obiektów: Budynek usytuowany jest jako wolnostojący, na działce brak innych zabudowań. 3. Parametry pożarowe występujących substancji palnych W obiekcie nie występują substancje łatwopalne ulegające samozapaleniu. 4. Przewidywana wielkość gęstości obciążenia ogniowego Nie uwzględnia się gęstości obciążenia ogniowego dla kategorii ZL zagrożenia ludzi. 5. Kategoria zagrożenia ludzi, przewidywana liczba osób na każdej kondygnacji i w poszczególnych pomieszczeniach Budynek użyteczności publicznej zakwalifikowany do kategorii ZL III zagrożenia ludzi. 6. Ocena zagrożenia wybuchem W budynku nie przewiduje się materiałów mogących tworzyć mieszaniny wybuchowe. 10

12 7. Podział obiektu na strefy pożarowe Obiekt stanowi jedną strefę pożarową o kategorii zagrożenia ludzi ZLIII. 8. Klasa odporności pożarowej budynku oraz klasa odporności ogniowej i stopień rozprzestrzeniania ognia elementów budowlanych: Wymaganą klasą odporności pożarowej dla analizowanego budynku (budynek niski N) o 2 kondygnacjach nadziemnych, ze strefą kwalifikującą budynek do kategorii zagrożenia ludzi ZL III jest klasa C. Projekt nie zakłada ingerencji w elementy budowlane obiektu takie jak: główna konstrukcja nośna, konstrukcja dachu, strop, ściany zewnętrzne, ściany wewnętrzne, będące częścią głównej konstrukcji nośnej oraz przekrycie dachu. 9. Warunki ewakuacji Zgodnie ze stanem istniejącym. 10. Sposób zabezpieczenia przeciwpożarowego instalacji użytkowych a w szczególności: wentylacyjnej, ogrzewczej, gazowej, elektroenergetycznej, odgromowej Budynek posiada instalację odgromową i przeciwpożarowy wyłącznik prądu. 11. Dobór urządzeń przeciwpożarowych Wg stanu istniejącego. 12. Wyposażenie w gaśnice Wg stanu istniejącego. 13. Zaopatrzenie wodne do celów gaśniczych Wg stanu istniejącego. 14. Drogi pożarowe Wg stanu istniejącego. Projektant 11

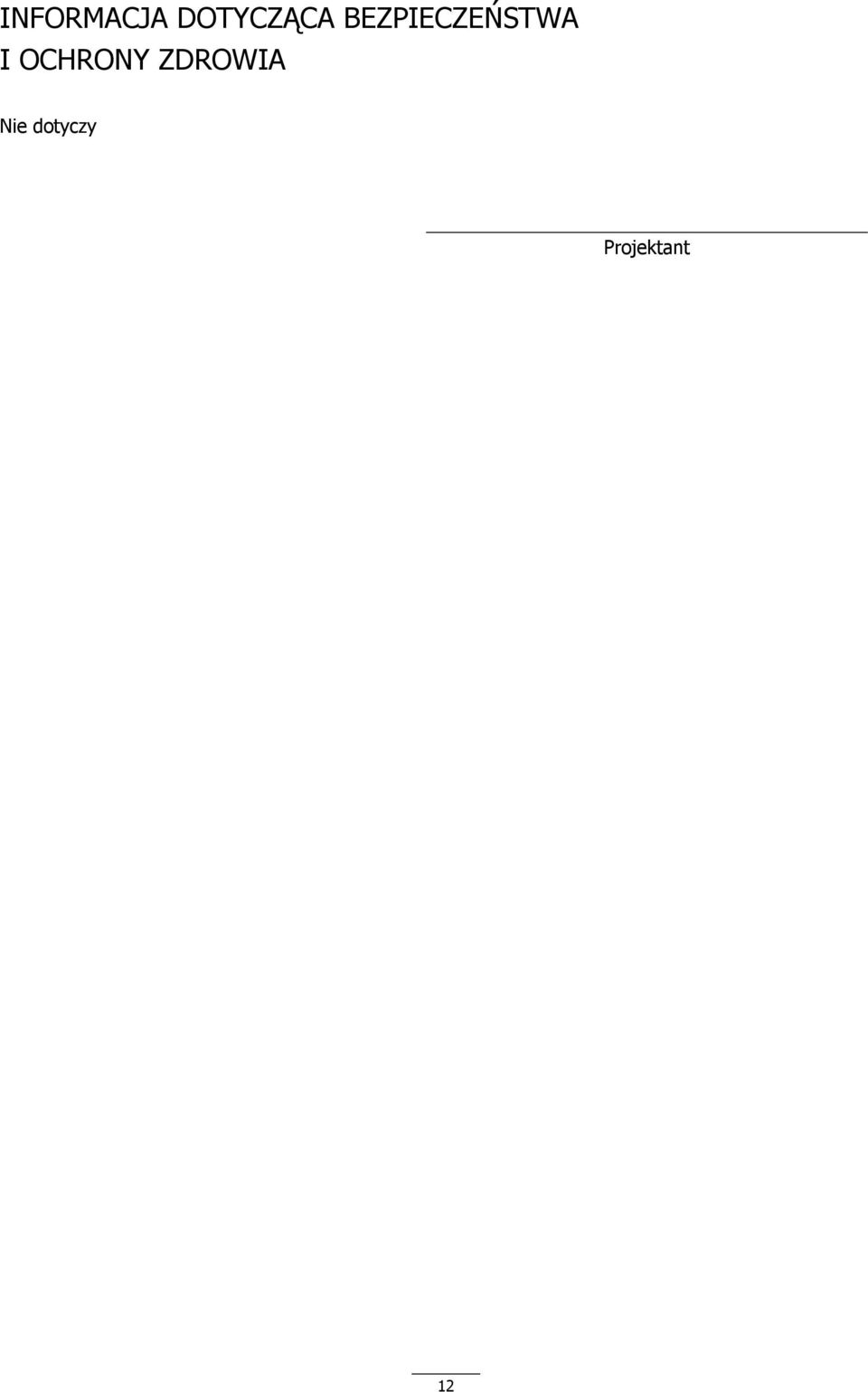

13 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA Nie dotyczy Projektant 12

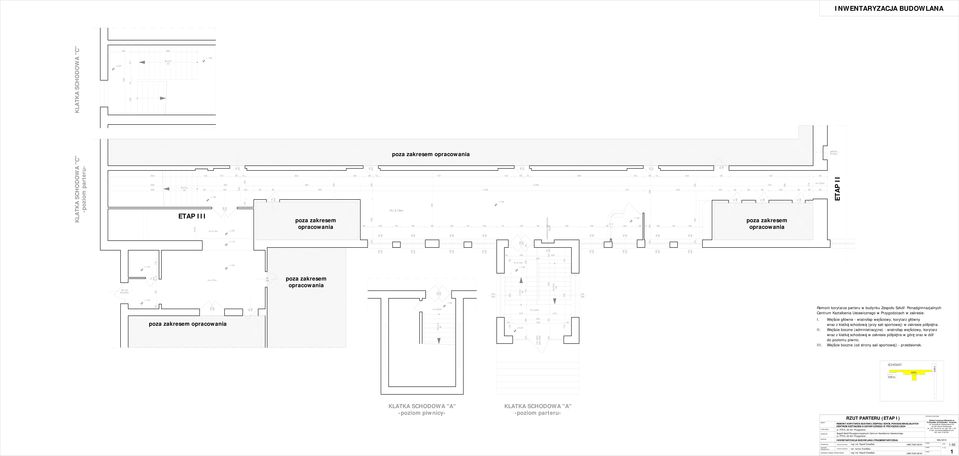

14 INWENTARYZACJA BUDOWLANA KLATKA SCHODOWA "C" +2, x15, ,06 KLATKA SCHODOWA "C" -poziom parteru (255) +1,34 +1, H=2,23m 12x15, ETAP III krata +1,06 H=3,15m H=2,75m poza zakresem opracowania +1,06 +1,19 +1, poza zakresem opracowania poza zakresem opracowania H=3,19m , hp poza zakresem opracowania hp H=5,80m 10x15,8 30 hp ,58 hp H=3,16m +1,06 7x15, ±0,00 H=4,22m 114 (220) 200 (394) rozdzielnia elektryczna 79x58 hp x15, hp hp , hp hp poza zakresem opracowania gablota 87x204 ETAP II Remont korytarza parteru w budynku Zespołu Szkół Ponadgimnazjalnych Centrum Kształcenia Ustawicznego w Przygodzicach w zakresie: I. Wejście główne - wiatrołap wejściowy, korytarz główny wraz z klatką schodową (przy sali sportowej) w zakresie półpiętra. II. Wejście boczne (administracyjne) - wiatrołap wejściowy, korytarz wraz z klatką schodową w zakresie półpiętra w górę oraz w dół do poziomu piwnic. III. Wejście boczne (od strony sali sportowej) - przedsionek. SCHEMAT ETAP III ETAP I ETAP II KLATKA SCHODOWA "A" -poziom piwnicy- KLATKA SCHODOWA "A" -poziom parteru- OBIEKT: LOKALIZACJA: INWESTOR: RZUT PARTERU (ETAP I) REMONT KORYTARZA BUDYNKU ZESPOŁU SZKÓŁ PONADGIMNAZJALNYCH CENTRUM KSZTAŁCENIA USTAWICZNEGO W PRZYGODZICACH ul. PTR 6, Przygodzice Zespół Szkół Ponadgimnazjalnych Centrum Kształcenia Ustawicznego ul. PTR 6, Przygodzice jednostka projektująca: Zakład Inwestycji Miejskich sc P.Orleański, M.Orleańska - Ordyniak Al. Powstańców Wielkopolskich Ostrów Wielkopolski tel. (62) , fax (62) ziminwestycje@gmail.com NIP: STADIUM: PROJEKTANT: ASYSTENT PROJEKTANTA: INWENTARYZACJA BUDOWLANA (FRAGMENTARYCZNA) branża budowlana mgr inż. Paweł Orleański branża budowlana KIEROWNIK ZESPO U PROJEKTOWEGO inż. Iwona Trzcińska mgr inż. Paweł Orleański UAN /91 UAN /91 podpis podpis podpis MAJ 2015 skala: nr rys. 1:50 1

15 PROJEKT BUDOWLANY KLATKA SCHODOWA "C" +2, x15, ,06 Gablota magnetyczna wys/szer/gł 103/164/37mm Profil aluminiowy / szkło hartowane bezpieczne / otwierana do góry, wyposażona w siłowniki gazowe / uszczelki silikonowe / zamek otwierany kluczem systemowym/ mocowana naściennie Gablota magnetyczna wys/szer/gł 103/164/37mm Profil aluminiowy / szkło hartowane bezpieczne / otwierana do góry, wyposażona w siłowniki gazowe / uszczelki silikonowe / zamek otwierany kluczem systemowym/ mocowana naściennie Gablota magnetyczna wys/szer/gł 103/164/37mm Profil aluminiowy / szkło hartowane bezpieczne / otwierana do góry, wyposażona w siłowniki gazowe / uszczelki silikonowe / zamek otwierany kluczem systemowym/ mocowana naściennie tablica informacyjna o wym. 80/180 cm szyba klejona / szkło bezpieczne gr. 8mm litery piaskowane Gablota magnetyczna wys/szer/gł 103/164/37mm Profil aluminiowy / szkło hartowane bezpieczne / otwierana do góry, wyposażona w siłowniki gazowe / uszczelki silikonowe / zamek otwierany kluczem systemowym/ mocowana naściennie KLATKA SCHODOWA "C" -poziom parteru- IST (255) +1,34 +1, D4 obłożenie ścian płytą g-k niepalną gr. 12 mm D4 D4 667 D4 D D4 722 H=2,23m 12x15, ETAP III D5 +1,06 H=3,15m H=2,75m poza zakresem opracowania D D2 +1,06 +1,19 +1, poza zakresem opracowania 230 D4 D poza zakresem opracowania poza zakresem opracowania H=3,19m , hp hp Gablota magnetyczna wys/szer/gł 103/120/37mm Profil aluminiowy / szkło hartowane bezpieczne / otwierana do góry, wyposażona w siłowniki gazowe / uszczelki silikonowe / zamek otwierany kluczem systemowym/ mocowana naściennie H=5,80m 10x15,8 30 hp ,58 hp wycieraczka wewnętrzna systemowa, aluminiowa z rypsowymi elementami czyszczącymi, zapuszczona w posadzkę do płaszczyzny płytek (zlicowana z posadzką) o wymiarach 190x120 cm D2 O1 wnęka grzejnikowa 175x115x25 cm grzejnik PURMO FC x1600x1833 [W] KORYTARZ GŁÓWNY D H=4,22m H=3,16m +1,06 7x15,1 30 ±0, (220) 200 (394) 10x15, SZCZEGÓŁY WG RYS. 7 hp O1 WIATROŁAP wnęka grzejnikowa 175x115x25 cm grzejnik PURMO FC x1600x1833 [W] hp ,06 wycieraczka wewnętrzna systemowa, aluminiowa z gumowymi elementami czyszczącymi, zapuszczona w posadzkę do płaszczyzny płytek (zlicowana z posadzką) o wymiarach 250x150 cm SZCZEGÓŁY WG RYS hp hp Gablota magnetyczna wys/szer/gł 103/120/37mm Profil aluminiowy / szkło hartowane bezpieczne / otwierana do góry, wyposażona w siłowniki gazowe / uszczelki silikonowe / zamek otwierany kluczem systemowym/ mocowana naściennie D D poza zakresem opracowania D gablota 87x204 ETAP II Remont korytarza parteru w budynku Zespołu Szkół Ponadgimnazjalnych Centrum Kształcenia Ustawicznego w Przygodzicach w zakresie: I. Wejście główne - wiatrołap wejściowy, korytarz główny wraz z klatką schodową (przy sali sportowej) w zakresie półpiętra. II. Wejście boczne (administracyjne) - wiatrołap wejściowy, korytarz wraz z klatką schodową w zakresie półpiętra w górę oraz w dół do poziomu piwnic. III. Wejście boczne (od strony sali sportowej) - przedsionek. IST wycieraczka zewnętrzna systemowa z kratą metalową i odprowadzeniem wody na zewnątrz cokołu schodów o wymiarach 250x120 cm SCHEMAT ETAP I ETAP II ETAP III KLATKA SCHODOWA "A" -poziom piwnicy- KLATKA SCHODOWA "A" -poziom parteru- OBIEKT: LOKALIZACJA: INWESTOR: STADIUM: PROJEKTANT: ASYSTENT PROJEKTANTA: REMONT KORYTARZA BUDYNKU ZESPOŁU SZKÓŁ PONADGIMNAZJALNYCH CENTRUM KSZTAŁCENIA USTAWICZNEGO W PRZYGODZICACH ul. PTR 6, Przygodzice Zespół Szkół Ponadgimnazjalnych Centrum Kształcenia Ustawicznego ul. PTR 6, Przygodzice PROJEKT BUDOWLANY branża budowlana mgr inż. Paweł Orleański branża budowlana KIEROWNIK ZESPO U PROJEKTOWEGO RZUT PARTERU (ETAP I) inż. Iwona Trzcińska mgr inż. Paweł Orleański UAN /91 UAN /91 jednostka projektująca: Zakład Inwestycji Miejskich sc P.Orleański, M.Orleańska - Ordyniak Al. Powstańców Wielkopolskich Ostrów Wielkopolski tel. (62) , fax (62) ziminwestycje@gmail.com NIP: podpis podpis podpis MAJ 2015 skala: nr rys. 1:50 4

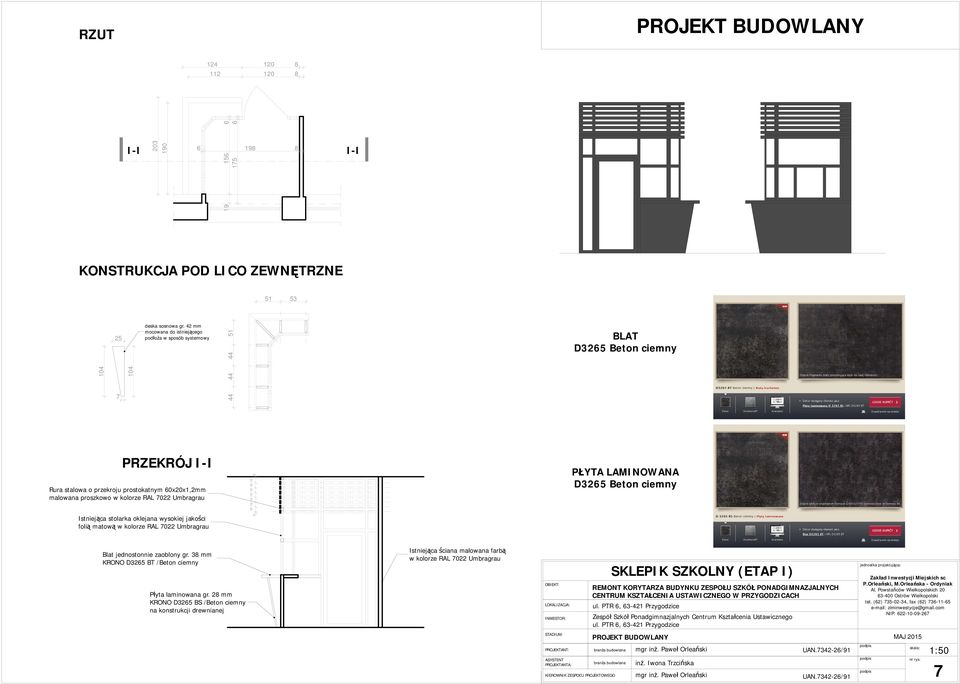

16 RZUT PROJEKT BUDOWLANY I-I I-I KONSTRUKCJA POD LICO ZEWNĘTRZNE deska sosnowa gr. 42 mm mocowana do istniejącego podłoża w sposób systemowy BLAT D3265 Beton ciemny PRZEKRÓJ I-I Rura stalowa o przekroju prostokatnym 60x20x1,2mm malowana proszkowo w kolorze RAL 7022 Umbragrau Istniejąca stolarka oklejana wysokiej jakości folią matową w kolorze RAL 7022 Umbragrau PŁYTA LAMINOWANA D3265 Beton ciemny Blat jednostonnie zaoblony gr. 38 mm KRONO D3265 BT /Beton ciemny Płyta laminowana gr. 28 mm KRONO D3265 BS /Beton ciemny na konstrukcji drewnianej Istniejąca ściana malowana farbą w kolorze RAL 7022 Umbragrau OBIEKT: LOKALIZACJA: INWESTOR: SKLEPIK SZKOLNY (ETAP I) REMONT KORYTARZA BUDYNKU ZESPOŁU SZKÓŁ PONADGIMNAZJALNYCH CENTRUM KSZTAŁCENIA USTAWICZNEGO W PRZYGODZICACH ul. PTR 6, Przygodzice Zespół Szkół Ponadgimnazjalnych Centrum Kształcenia Ustawicznego ul. PTR 6, Przygodzice jednostka projektująca: Zakład Inwestycji Miejskich sc P.Orleański, M.Orleańska - Ordyniak Al. Powstańców Wielkopolskich Ostrów Wielkopolski tel. (62) , fax (62) ziminwestycje@gmail.com NIP: STADIUM: PROJEKTANT: ASYSTENT PROJEKTANTA: PROJEKT BUDOWLANY branża budowlana mgr inż. Paweł Orleański branża budowlana KIEROWNIK ZESPO U PROJEKTOWEGO inż. Iwona Trzcińska mgr inż. Paweł Orleański UAN /91 UAN /91 podpis podpis podpis MAJ 2015 skala: nr rys. 1:50 7

17 PROJEKT BUDOWLANY półka ze szkła szyby klejone bezpieczne kształtownik stalowy 40/40 x 2 x 3100mm malowany proszkowo w kolorze RAL 7022 Umbragrau okucia systemowe nóżki do regulacji poziomu kształtownik stalowy 40/40 x 2 x 3100mm malowany proszkowo w kolorze RAL 7022 Umbragrau Uwaga! Szafka na puchary sportowe (ekspozycyjne) o wysokim standardzie wykonania OBIEKT: LOKALIZACJA: INWESTOR: STADIUM: GABLOTA NA PUCHARY SPORTOWE (ETAP I) PROJEKTANT: ASYSTENT PROJEKTANTA: REMONT KORYTARZA BUDYNKU ZESPOŁU SZKÓŁ PONADGIMNAZJALNYCH CENTRUM KSZTAŁCENIA USTAWICZNEGO W PRZYGODZICACH ul. PTR 6, Przygodzice Zespół Szkół Ponadgimnazjalnych Centrum Kształcenia Ustawicznego ul. PTR 6, Przygodzice PROJEKT BUDOWLANY branża budowlana mgr inż. Paweł Orleański branża budowlana KIEROWNIK ZESPO U PROJEKTOWEGO inż. Iwona Trzcińska mgr inż. Paweł Orleański UAN /91 UAN /91 jednostka projektująca: Zakład Inwestycji Miejskich sc P.Orleański, M.Orleańska - Ordyniak Al. Powstańców Wielkopolskich Ostrów Wielkopolski tel. (62) , fax (62) ziminwestycje@gmail.com NIP: podpis podpis podpis MAJ 2015 skala: nr rys. 1:20 8

18 PROJEKT BUDOWLANY oznaczenie D1 D2 D3 D4 D5 schemat wymiar w świetle ościeżnicy S0 H wymiar w świetle ościeży S H ilość szt L P L P L P PIWNICA PARTER RAZEM uwagi Drzwi wewnętrzne dwuskrzydłowe profil aluminiowy bez przegrody termicznej wypełnienie skrzydła: pojedyncza szyba bezpieczna uszczelki przyszybowe rama i skrzydło malowane proszkowo w kolorze RAL 7022 Umbragrau uszczelnienie gumowe na całym obwodzie możliwość wykonania w wersji dymoszczelnej z uszczelką opadającą i samozamykaczem Drzwi wewnętrzne dwuskrzydłowe profil aluminiowy bez przegrody termicznej wypełnienie skrzydła: pojedyncza szyba bezpieczna uszczelki przyszybowe rama i skrzydło malowane proszkowo w kolorze RAL 7022 Umbragrau uszczelnienie gumowe na całym obwodzie możliwość wykonania w wersji dymoszczelnej z uszczelką opadającą i samozamykaczem Drzwi wewnętrzne jednoskrzydłowe z naświetlem bocznym profil aluminiowy bez przegrody termicznej wypełnienie skrzydła: pojedyncza szyba bezpieczna uszczelki przyszybowe rama i skrzydło malowane proszkowo w kolorze RAL 7022 Umbragrau uszczelnienie gumowe na całym obwodzie możliwość wykonania w wersji dymoszczelnej z uszczelką opadającą i samozamykaczem Drzwi wewnętrzne jednoskrzydłowe płaskie z kolekcji Glossa Interdoor kol. River Stone Glossa Konstrukcja skrzydła: skrzydło z ramiaków wykonanych z płyty MDF z doklejką z drewna iglastego, płyty o właściwościach akustycznych jako wypełnienie oraz płyty MDF pokrywającej całość skrzydła. Zamek z wkładką patentową w kolorze chromowym, zawiasy chowane (4 szt na skrzydło), uszczelka w oscieżnicy, skrzydło bezprzylgowe o grubości 38 mm, klamka - TUPAI 2732RT 96 - chrom szczotkowany. Ościeżnica regulowana na całą grubość muru. Drzwi wewnętrzne jednoskrzydłowe płaskie Interdoor malowane w kol. RAL 7022 Umbragrau Konstrukcja skrzydła: skrzydło z ramiaków wykonanych z płyty MDF z doklejką z drewna iglastego, płyty o właściwościach akustycznych jako wypełnienie oraz płyty MDF pokrywającej całość skrzydła. Zamek z wkładką patentową w kolorze chromowym, zawiasy chowane (4 szt na skrzydło), uszczelka w oscieżnicy, skrzydło bezprzylgowe o grubości 38 mm, klamka - TUPAI 2732RT 96 - chrom szczotkowany. Ościeżnica regulowana na całą grubość muru. OBIEKT: LOKALIZACJA: INWESTOR: STADIUM: PROJEKTANT: ASYSTENT PROJEKTANTA: REMONT KORYTARZA BUDYNKU ZESPOŁU SZKÓŁ PONADGIMNAZJALNYCH CENTRUM KSZTAŁCENIA USTAWICZNEGO W PRZYGODZICACH ul. PTR 6, Przygodzice Zespół Szkół Ponadgimnazjalnych Centrum Kształcenia Ustawicznego ul. PTR 6, Przygodzice PROJEKT BUDOWLANY branża budowlana mgr inż. Paweł Orleański branża budowlana KIEROWNIK ZESPO U PROJEKTOWEGO ZESTAWIENIE DRZWI (ETAP I) inż. Iwona Trzcińska mgr inż. Paweł Orleański UAN /91 UAN /91 jednostka projektująca: Zakład Inwestycji Miejskich sc P.Orleański, M.Orleańska - Ordyniak Al. Powstańców Wielkopolskich Ostrów Wielkopolski tel. (62) , fax (62) ziminwestycje@gmail.com NIP: podpis podpis podpis MAJ 2015 skala: nr rys. -- 9a

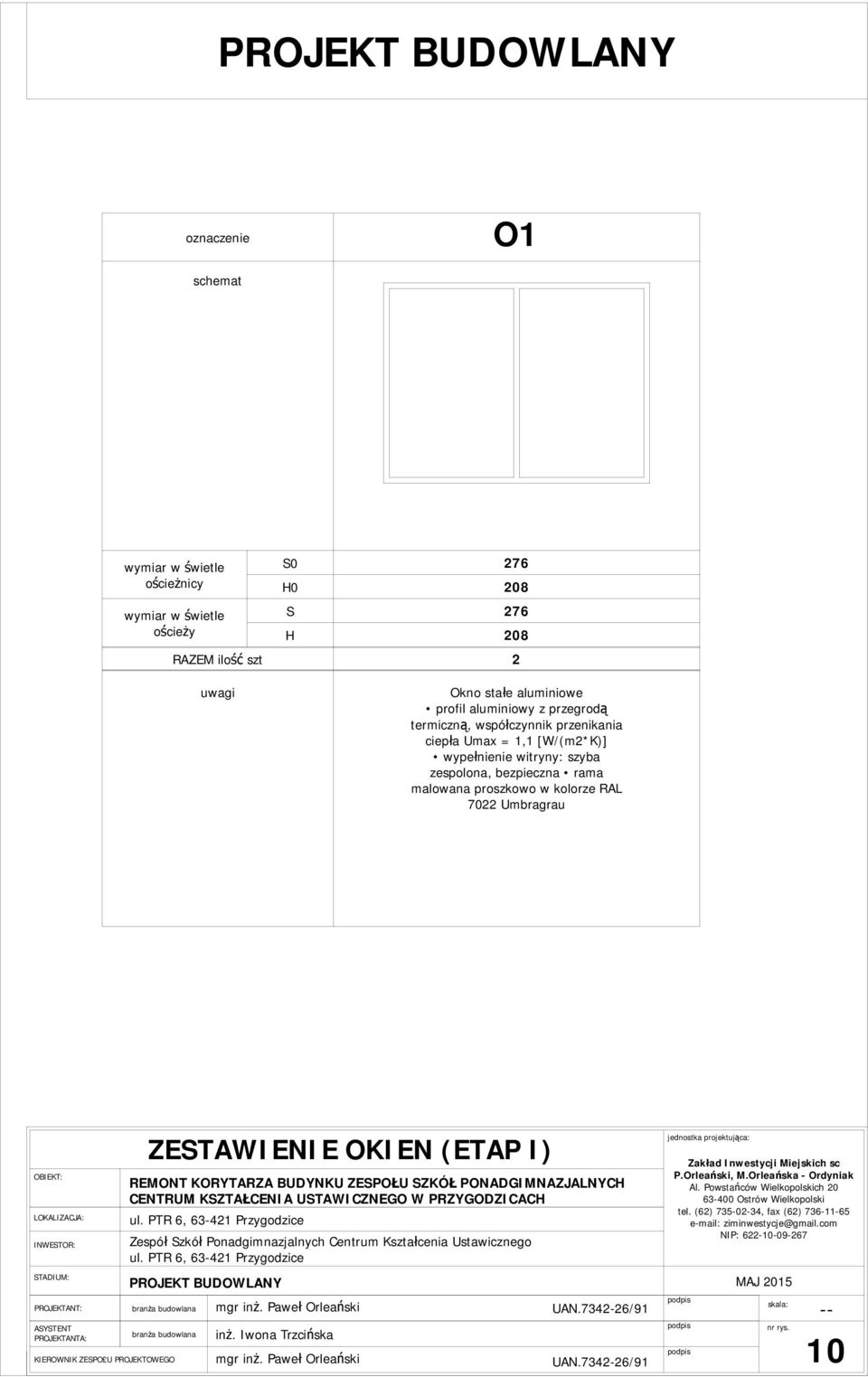

19 PROJEKT BUDOWLANY oznaczenie O1 schemat wymiar w świetle ościeżnicy wymiar w świetle ościeży RAZEM ilość szt uwagi S0 H0 S H Okno stałe aluminiowe profil aluminiowy z przegrodą termiczną, współczynnik przenikania ciepła Umax = 1,1 [W/(m2*K)] wypełnienie witryny: szyba zespolona, bezpieczna rama malowana proszkowo w kolorze RAL 7022 Umbragrau OBIEKT: LOKALIZACJA: INWESTOR: STADIUM: PROJEKTANT: ASYSTENT PROJEKTANTA: REMONT KORYTARZA BUDYNKU ZESPOŁU SZKÓŁ PONADGIMNAZJALNYCH CENTRUM KSZTAŁCENIA USTAWICZNEGO W PRZYGODZICACH ul. PTR 6, Przygodzice Zespół Szkół Ponadgimnazjalnych Centrum Kształcenia Ustawicznego ul. PTR 6, Przygodzice PROJEKT BUDOWLANY branża budowlana mgr inż. Paweł Orleański branża budowlana KIEROWNIK ZESPO U PROJEKTOWEGO ZESTAWIENIE OKIEN (ETAP I) inż. Iwona Trzcińska mgr inż. Paweł Orleański UAN /91 UAN /91 jednostka projektująca: Zakład Inwestycji Miejskich sc P.Orleański, M.Orleańska - Ordyniak Al. Powstańców Wielkopolskich Ostrów Wielkopolski tel. (62) , fax (62) ziminwestycje@gmail.com NIP: podpis podpis podpis MAJ 2015 skala: nr rys

20 Zespół Szkół Ponadgimnazjalnych Centrum Kształcenia Ustawicznego w P rzy god zicach Klasy liceum ogólnokształcącego: 3-letnie liceum zarządzania kryzysowego 3-letnie liceum wojskowe w/w klasy objęte są patronatem: - Wojewódzkiego Komendanta Policji, - Wojskowej Komendy Uzupełnień w K ali sz u. 3-letnie liceum Projektant gier i aplikacji multimedialnych 3-letnie liceum Komunikacja społeczna z psychologią Klasy technikum: 4-le tnie technikum agrobizne su. 4-le tni e t echniku m inżynierii środowiska i melioracji 4-letnie tec hnikum rolnicze 3-let ni e klasy zasadniczej szkoły zawodowej: Mechanik Operator Pojazdów i Maszyn Rolniczych Rolnik ŚCIANA I-E ŚCIANA I-F ŚCIANA I-A ETAP I S1 S2 LEGENDA S1 S1 S5 S5 P4-1 P4-2 D4 67 GEOGRAFIA S1 S2 S1 R R R OS1 G1 D4 67 GEOGRAFIA OS1 G1 G1 P3 OS1 P2 67 GEOGRAFIA D4 P1 S1 TI R R ŚCIANA I-A G1 S3 OS1 D4 67 GEOGRAFIA S1 S2 OS1 D4 S1 OS1 WIDOK I-1 S1 - Farba lateksowa NCS S 0505-Y10R S2 - Farba lateksowa NCS S 4010-Y50R S3 - Farba lateksowa NCS S 2060-R20B S4 - Fototapeta S5 - Fototapeta S6 - Farba lateksowa NCS S 3050-R70B P1 - Wykładzina Tarkett IQ Granit kol. Light Carmel P2 - Wykładzina Tarkett IQ Granit kol. Dark Beige P3 - Wykładzina Tarkett IQ Granit kol. Pink Blossom P4-1 - Płytki podłogowe Korzilius, kolekcja Osborne, kolor Grigio (klasa ścieralności 4, antypoślizgowość R9), płytka podstawowa wym. 310x310 mm P4-2 - Płytki podłogowe Korzilius, kolekcja Osborne, kolor Grigio (klasa ścieralności 4, antypoślizgowość R9), stopnica, wym. 310x310 mm P5 - Wykładzina Tarkett IQ Granit kol. Cobalt OS1 - OS2 - Odbojnice systemowe Concept-System WG 150 w kol. NCS S 4010-Y50R Odbojopręczne systemowe Concept-System WG 145 w kol. NCS S 4010-Y50R R KLATKA SCHODOWA "C" KORYTARZ ADMINISTRACYJNY ŚCIANA I-F ŚCIANA I-E S1 granica zakresu opracowania S2 P1 S1 R R R S3 R P2 S2 P1 ŚCIANA I-D R R R P1 R R ŚCIANA I-C P2 R P1 R R S1 S3 S2 S2 S3 S1 S1 S2 S1 P3 ŚCIANA I-C R P2 R P2 R P3 P1 R R P2 ŚCIANA I-B P1 KORYTARZ ADMINISTRACYJNY WIDOK I-2 D1 - drzwi dwuskrzydłowe aluminiowe w kol. RAL 7022 Umbragrau, zgodnie z "Zestawieniem drzwi" D2 - drzwi jednoskrzydłowe z naświetlem bocznym, aluminiowe w kol. RAL 7022 Umbragrau, zgodnie z "Zestawieniem drzwi" D3 - drzwi jednoskrzydłowe płaskie z kolekcji Glossa Interdoor kol. River Stone Glossa, zgodnie z "Zestawieniem drzwi" D4 - drzwi jednoskrzydłowe płaskie Interdoor malowane w kol. RAL 7022 Umbragrau, zgodnie z "Zestawieniem drzwi" O1 - okno aluminiowe w kol. RAL 7022 Umbragrau, zgodnie z "Zestawieniem okien" T1 - Tablica informacyjna o wym. 80/180 cm, szyba klejona / szkło bezpieczne gr. 8mm / litery piaskowane G1 - Gablota magnetyczna szer/wys/gł 1640/1030/37 mm, profil aluminiowy anodowany na kol. srebrny / szkło bezpieczne G2 - Gablota magnetyczna szer/wys/gł 1200/1030/37 mm, profil aluminiowy anodowany na kol. srebrny / szkło bezpieczne UWAGA! Wymienione w niniejszym projekcie materiały (wskazanie nazw własnych, znaków towarowych, patentów lub pochodzenia) mają charakter przykładowy, jednak przyjmując rozwiązania inne, równoważne należy zastosować materiały o właściwościach takich samych lub zbliżonych do tych, które zostały określone w projekcie. Produkt równoważny to taki, który posiada te same cechy funkcjonalne, co wskazany w projekcie konkretny z nazwy lub pochodzenia, a jego jakość nie może być gorsza od jakości określonego w projekcie produktu. W przypadku zamiany materiałów należy bezwzględnie skontaktować się z autorem projektu, w celu zatwierdzenia zmienionej kolorystyki. ŚCIANA I-B OS1 D4 D4 D4 OS1 OS1 OS1 grzejniki PURMO FC x [W] Sklepik szkolny D1 OS1 ŚCIANA I-D D4 OS1 D2 OS1 SCHEMAT WIDOK I-1 ETAP I ETAP III WIDOK I-1 ETAP II KOLORYSTYKA - KORYTARZ GŁÓWNY (ETAP I) OBIEKT: LOKALIZACJA: INWESTOR: REMONT KORYTARZA BUDYNKU ZESPOŁU SZKÓŁ PONADGIMNAZJALNYCH CENTRUM KSZTAŁCENIA USTAWICZNEGO W PRZYGODZICACH ul. PTR 6, Przygodzice Zespół Szkół Ponadgimnazjalnych Centrum Kształcenia Ustawicznego ul. PTR 6, Przygodzice jednostka projektująca: Zakład Inwestycji Miejskich sc P.Orleański, M.Orleańska - Ordyniak Al. Powstańców Wielkopolskich Ostrów Wielkopolski tel. (62) , fax (62) ziminwestycje@gmail.com NIP: OS1 WIDOK I-3 STADIUM: PROJEKTANT: ASYSTENT PROJEKTANTA: branża budowlana branża budowlana KIEROWNIK ZESPO U PROJEKTOWEGO PROJEKT BUDOWLANY / WYSTRÓJ WNĘTRZ mgr inż. Paweł Orleański inż. Iwona Trzcińska mgr inż. Paweł Orleański UAN /91 UAN /91 podpis podpis podpis MAJ 2015 skala: nr rys. 1:100 11

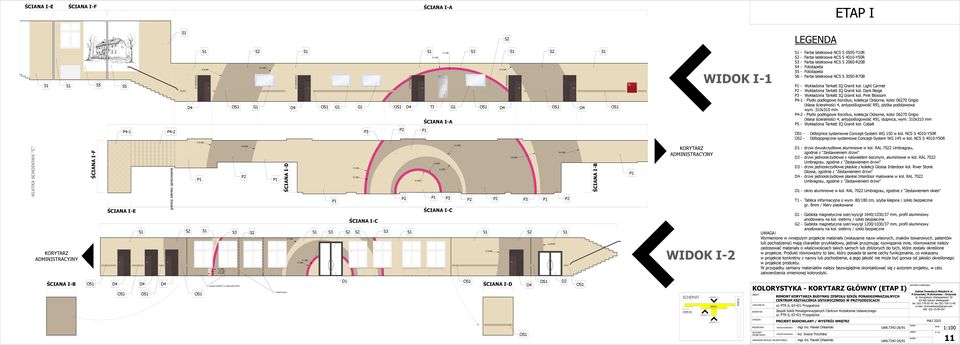

21 ETAP I S1 Szczegóły wg rysunku "Balustrady" ŚCIANA I-G O1 S1 G2 ŚCIANA I-H ŚCIANA I-I ŚCIANA I-J D1 S3 S2 O1 S1 LEGENDA S1 - Farba lateksowa NCS S 0505-Y10R S2 - Farba lateksowa NCS S 4010-Y50R S3 - Farba lateksowa NCS S 2060-R20B S4 - Fototapeta S5 - Fototapeta S6 - Farba lateksowa NCS S 3050-R70B P1 - Wykładzina Tarkett IQ Granit kol. Light Carmel P2 - Wykładzina Tarkett IQ Granit kol. Dark Beige P3 - Wykładzina Tarkett IQ Granit kol. Pink Blossom P4 - Płytki podłogowe Ceramika Paradyż - Surazo kol. Dust 45x45 cm gr. 9 mm, odporność na ścieranie PEI 4, antypoślizgowe P5 - Wykładzina Tarkett IQ Granit kol. Cobalt wnęka grzejnikowa wnęka grzejnikowa S1 OS1 - Odbojnice systemowe Concept-System WG 150 w kol. NCS S 4010-Y50R OS2 - Odbojopręczne systemowe Concept-System WG 145 w kol. NCS S 4010-Y50R P4-1 S1 S2 D2 S2 S3 KLATKA SCHODOWA "A" ŚCIANA I-H ŚCIANA I-H P4-1 D1 - drzwi dwuskrzydłowe aluminiowe w kol. RAL 7022 Umbragrau, zgodnie z "Zestawieniem drzwi" D2 - drzwi jednoskrzydłowe z naświetlem bocznym, aluminiowe w kol. RAL 7022 Umbragrau, zgodnie z "Zestawieniem drzwi" D3 - drzwi jednoskrzydłowe płaskie z kolekcji Glossa Interdoor kol. River Stone Glossa, zgodnie z "Zestawieniem drzwi" D4 - drzwi jednoskrzydłowe płaskie Interdoor malowane w kol. RAL 7022 Umbragrau, zgodnie z "Zestawieniem drzwi" O1 - okno aluminiowe w kol. RAL 7022 Umbragrau, zgodnie z "Zestawieniem okien" T1 - Tablica informacyjna o wym. 80/180 cm, szyba klejona / szkło bezpieczne gr. 8mm / litery piaskowane ŚCIANA I-G P4-2 ŚCIANA I-J P4-1 ŚCIANA I-I ŚCIANA I-G ŚCIANA I-J P4-2 ŚCIANA I-I G1 - Gablota magnetyczna szer/wys/gł 1640/1030/37 mm, profil aluminiowy anodowany na kol. srebrny / szkło bezpieczne G2 - Gablota magnetyczna szer/wys/gł 1200/1030/37 mm, profil aluminiowy anodowany na kol. srebrny / szkło bezpieczne UWAGA! Wymienione w niniejszym projekcie materiały (wskazanie nazw własnych, znaków towarowych, patentów lub pochodzenia) mają charakter przykładowy, jednak przyjmując rozwiązania inne, równoważne należy zastosować materiały o właściwościach takich samych lub zbliżonych do tych, które zostały określone w projekcie. Produkt równoważny to taki, który posiada te same cechy funkcjonalne, co wskazany w projekcie konkretny z nazwy lub pochodzenia, a jego jakość nie może być gorsza od jakości określonego w projekcie produktu. W przypadku zamiany materiałów należy bezwzględnie skontaktować się z autorem projektu, w celu zatwierdzenia zmienionej kolorystyki. POZIOM PARTERU POZIOM PIWNICY SCHEMAT ETAP III ETAP I ETAP II KOLORYSTYKA - WIATROŁAP WEJŚCIOWY (ETAP I) OBIEKT: LOKALIZACJA: INWESTOR: REMONT KORYTARZA BUDYNKU ZESPOŁU SZKÓŁ PONADGIMNAZJALNYCH CENTRUM KSZTAŁCENIA USTAWICZNEGO W PRZYGODZICACH ul. PTR 6, Przygodzice Zespół Szkół Ponadgimnazjalnych Centrum Kształcenia Ustawicznego ul. PTR 6, Przygodzice jednostka projektująca: Zakład Inwestycji Miejskich sc P.Orleański, M.Orleańska - Ordyniak Al. Powstańców Wielkopolskich Ostrów Wielkopolski tel. (62) , fax (62) ziminwestycje@gmail.com NIP: STADIUM: PROJEKTANT: ASYSTENT PROJEKTANTA: branża budowlana branża budowlana KIEROWNIK ZESPO U PROJEKTOWEGO PROJEKT BUDOWLANY / WYSTRÓJ WNĘTRZ mgr inż. Paweł Orleański inż. Iwona Trzcińska mgr inż. Paweł Orleański UAN /91 UAN /91 podpis podpis podpis MAJ 2015 skala: nr rys. 1:100 12

22 KLATKA SCHODOWA "A" ±0,00-1,58 rura stalowa Ø 50 mm malowana proszkowo w kolorze RAL 7022 Umbragaru rura stalowa Ø 50 mm malowana proszkowo w kolorze RAL 7022 Umbragaru rura stalowa Ø 50 mm malowana proszkowo w kolorze RAL 7022 Umbragaru szkło bezpieczne +1,06 +1,06 +1, ±0,00 ±0,00 rura stalowa Ø 24 mm malowane proszkowo w kolorze RAL 7022 Umbragrau ±0,00-1,58-1,58-1,58-1,58 +1,06 10x15,8 30 7x15,1 30 H=4,22m ±0,00 Uwaga! Minimalna wysokość balustrady 1,1m, maksymalny prześwit otworu między elementami wypełnienia 0,12 m. OBIEKT: BALUSTRADY, PORĘCZE - KLATKA SCHDOWA "A" (ETAP I) LOKALIZACJA: INWESTOR: STADIUM: PROJEKTANT: ASYSTENT PROJEKTANTA: REMONT KORYTARZA BUDYNKU ZESPOŁU SZKÓŁ PONADGIMNAZJALNYCH CENTRUM KSZTAŁCENIA USTAWICZNEGO W PRZYGODZICACH ul. PTR 6, Przygodzice Zespół Szkół Ponadgimnazjalnych Centrum Kształcenia Ustawicznego ul. PTR 6, Przygodzice PROJEKT BUDOWLANY / WYSTRÓJ WNĘTRZ branża budowlana mgr inż. Paweł Orleański branża budowlana KIEROWNIK ZESPO U PROJEKTOWEGO inż. Iwona Trzcińska mgr inż. Paweł Orleański UAN /91 UAN /91 jednostka projektująca: Zakład Inwestycji Miejskich sc P.Orleański, M.Orleańska - Ordyniak Al. Powstańców Wielkopolskich Ostrów Wielkopolski tel. (62) , fax (62) ziminwestycje@gmail.com NIP: podpis podpis podpis MAJ 2015 skala: nr rys. 1:50 15

23 WIZUALIZACJA REMONT KORYTARZA PARTERU BUDYNKU ZESPOŁU SZKÓŁ PONADGOMNAZJALNYCH CENTRUM KSZTAŁCENIA USTAWICZNEGO W PRZYGODZICACH, UL. PTR 6 Opracowanie: Zakład Inwestycji Miejskich sc P.Orleański, M.Orleańska-Ordyniak Al. Powstańców Wielkopolskich Ostrów Wielkopolski

24 WIZUALIZACJA REMONT KORYTARZA PARTERU BUDYNKU ZESPOŁU SZKÓŁ PONADGOMNAZJALNYCH CENTRUM KSZTAŁCENIA USTAWICZNEGO W PRZYGODZICACH, UL. PTR 6 Opracowanie: Zakład Inwestycji Miejskich sc P.Orleański, M.Orleańska-Ordyniak Al. Powstańców Wielkopolskich Ostrów Wielkopolski

25 WIZUALIZACJA REMONT KORYTARZA PARTERU BUDYNKU ZESPOŁU SZKÓŁ PONADGOMNAZJALNYCH CENTRUM KSZTAŁCENIA USTAWICZNEGO W PRZYGODZICACH, UL. PTR 6 Opracowanie: Zakład Inwestycji Miejskich sc P.Orleański, M.Orleańska-Ordyniak Al. Powstańców Wielkopolskich Ostrów Wielkopolski

26 WIZUALIZACJA REMONT KORYTARZA PARTERU BUDYNKU ZESPOŁU SZKÓŁ PONADGOMNAZJALNYCH CENTRUM KSZTAŁCENIA USTAWICZNEGO W PRZYGODZICACH, UL. PTR 6 Opracowanie: Zakład Inwestycji Miejskich sc P.Orleański, M.Orleańska-Ordyniak Al. Powstańców Wielkopolskich Ostrów Wielkopolski

27 WIZUALIZACJA REMONT KORYTARZA PARTERU BUDYNKU ZESPOŁU SZKÓŁ PONADGOMNAZJALNYCH CENTRUM KSZTAŁCENIA USTAWICZNEGO W PRZYGODZICACH, UL. PTR 6 Opracowanie: Zakład Inwestycji Miejskich sc P.Orleański, M.Orleańska-Ordyniak Al. Powstańców Wielkopolskich Ostrów Wielkopolski
