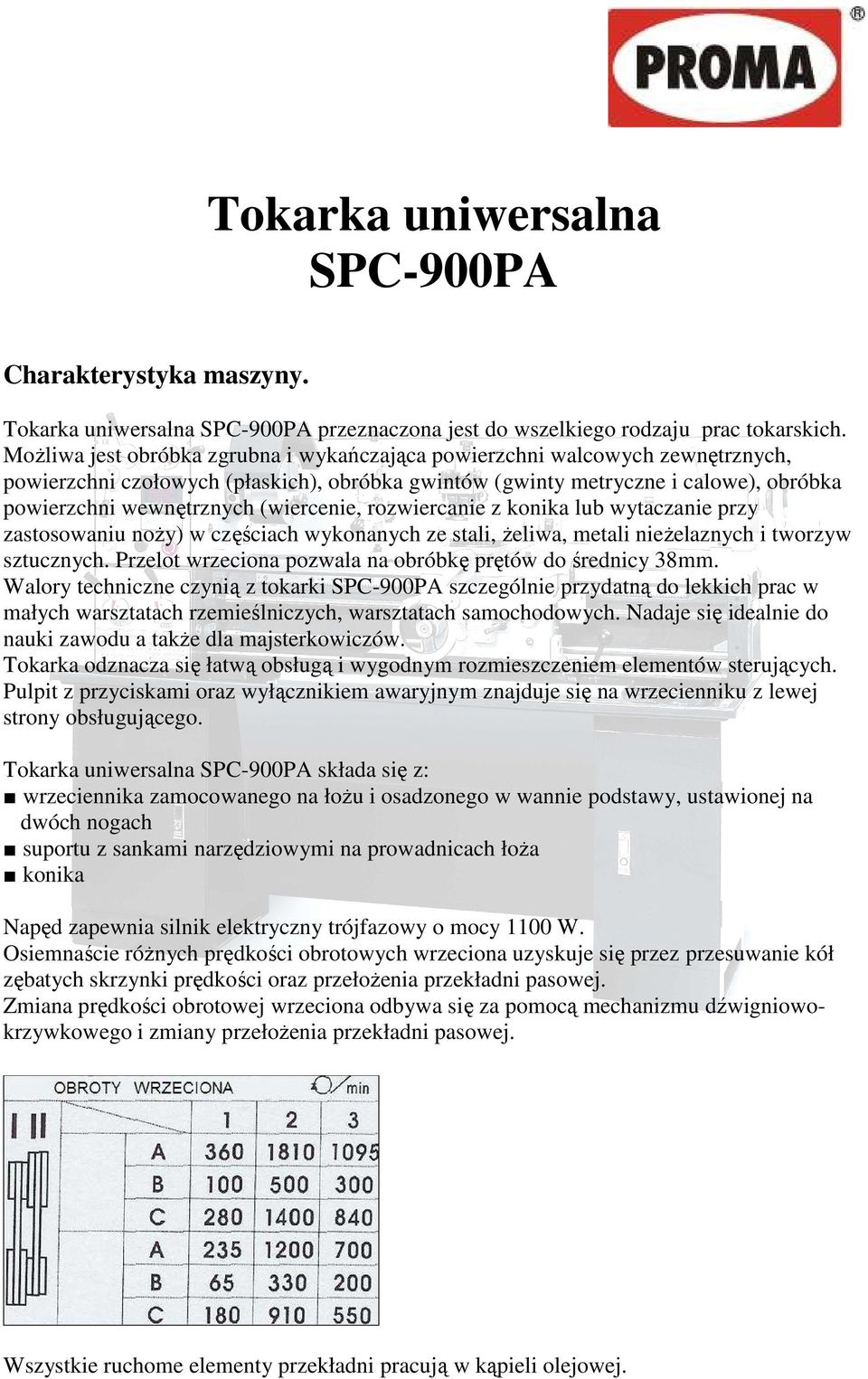

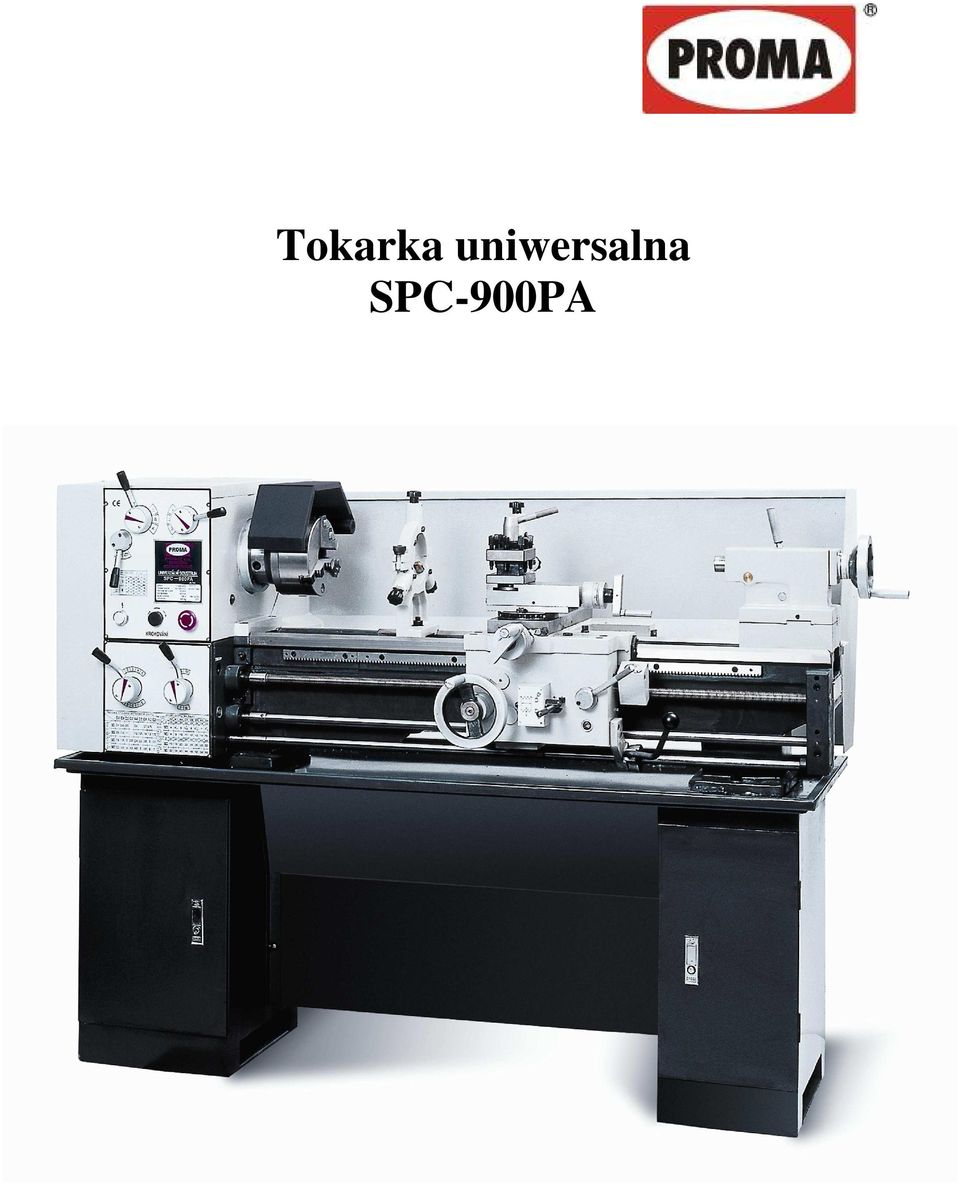

2 Tokarka uniwersalna SPC-900PA Charakterystyka maszyny. Tokarka uniwersalna SPC-900PA przeznaczona jest do wszelkiego rodzaju prac tokarskich. MoŜliwa jest obróbka zgrubna i wykańczająca powierzchni walcowych zewnętrznych, powierzchni czołowych (płaskich), obróbka gwintów (gwinty metryczne i calowe), obróbka powierzchni wewnętrznych (wiercenie, rozwiercanie z konika lub wytaczanie przy zastosowaniu noŝy) w częściach wykonanych ze stali, Ŝeliwa, metali nieŝelaznych i tworzyw sztucznych. Przelot wrzeciona pozwala na obróbkę prętów do średnicy 38mm. Walory techniczne czynią z tokarki SPC-900PA szczególnie przydatną do lekkich prac w małych warsztatach rzemieślniczych, warsztatach samochodowych. Nadaje się idealnie do nauki zawodu a Ŝe dla majsterkowiczów. Tokarka odznacza się łatwą obsługą i wygodnym rozmieszczeniem elementów sterujących. Pulpit z przyciskami oraz wyłącznikiem awaryjnym znajduje się na wrzecienniku z lewej strony obsługującego. Tokarka uniwersalna SPC-900PA składa się z: wrzeciennika zamocowanego na łoŝu i osadzonego w wannie podstawy, ustawionej na dwóch nogach suportu z sankami narzędziowymi na prowadnicach łoŝa konika Napęd zapewnia silnik elektryczny trójfazowy o mocy 1100 W. Osiemnaście róŝnych prędkości obrotowych wrzeciona uzyskuje się przez przesuwanie kół zębatych skrzynki prędkości oraz przełoŝenia przekładni pasowej. Zmiana prędkości obrotowej wrzeciona odbywa się za pomocą mechanizmu dźwigniowokrzywkowego i zmiany przełoŝenia przekładni pasowej. Wszystkie ruchome elementy przekładni pracują w kąpieli olejowej.

(wiercenie, rozwiercanie z konika lub wytaczanie przy zastosowaniu noŝy) w częściach wykonanych ze stali, Ŝeliwa, metali nieŝelaznych i tworzyw sztucznych.

3 Zmiana kierunku obrotu wrzeciona uzyskiwana jest przez przełączanie kierunku obrotów silnika napędowego. Tokarka posiada automatyczny posuw podłuŝny i poprzeczny. Skrzynka posuwów posiada budowę całkowicie zamkniętą. SłuŜy do uzyskiwania zmiany prędkości w napędach ruchów posuwowych. Napęd przesuwu przenoszony jest ze skrzynki posuwów do skrzynki suportowej przez wałek pociągowy. Nacinanie gwintów calowych odbywa się przy wykorzystaniu wymiany kół zmianowych przekładni gitarowej. Prowadnice łoŝa tokarki są hartowane powierzchniowo. Tokarka SPC-900PA posiada gniazdo siodłowe umoŝliwiające toczenie elementów krótkich o średnicy do 430mm (tarcze). Obrabiarkę moŝna wyposaŝyć dodatkowo w częstotliwościowy regulator obrotów FMO-2, zwiększając tym samym jej walory techniczne oraz prostotę obsługi. Tokarkę SPC-900PA cechuje: przekładnia olejowa solidna konstrukcja trwały napęd mechanizm dźwigniowo-krzywkowy do zmiany prędkości obrotowej moŝliwość wyposaŝenia w częstotliwościowy regulator obrotów FMO-2 W zaleŝności od rodzaju obróbki, warunków skrawania i rodzaju obrabianego materiału stosuje się odpowiednie suportowe noŝe tokarskie. Ze względu na charakter pracy i przeznaczenie dzieli się je na: zdzierające wykańczające przecinające wytaczające noŝe specjalne do gwintu Właściwy dobór noŝy tokarskich i szybkości skrawania ma bezpośredni wpływ na efektywność i jakoś obróbki. WyposaŜenie podstawowe. Tokarka uniwersalna SPC-900PA dostarczana jest wraz z podstawą, uniwersalnym uchwytem 3-szczękowym φ 160mm, 4-ro szczękowym uchwytem uniwersalnym do φ 200mm, Dwoma kłami stałymi, kompletem kół zębatych, tarczą czołową φ 250mm, podtrzymką stałą max φ 36mm, podtrzymką ruchomą max φ 40mm, zestawem narzędzi oraz paskami klinowymi. WyposaŜenie dodatkowe. Zestaw noŝy SK 12x12 (8 sztuk) Kieł obrotowy Mk III Głowica wiertnicza B Trzpień do głowicy wiertniczej Mk III/B18 Uchwyt zaciskowy Tuleje zaciskowe φ 3-26mm po 1mm Częstotliwościowy regulator prędkości FMO-2 Odczyt cyfrowy zestaw dwóch osi Uchwyt 4-ro szczękowy uniwersalny + kołnierz 4-ro szczękowy uchwyt samocentrujący Kołnierz sprzęgający Szybkomocujące uchwyty noŝy nr kat nr kat nr kat nr kat nr kat nr kat nr kat nr kat na zamówienie nr kat nr kat nr kat

Napęd przesuwu przenoszony jest ze skrzynki posuwów do skrzynki suportowej przez wałek pociągowy. Nacinanie gwintów calowych odbywa się przy wykorzystaniu wymiany kół zmianowych przekładni gitarowej.

4 Parametry techniczne tokarki uniwersalnej SPC-900PA. Napięcie 400 V Moc przyłączeniowa 1100 W Średnica toczonego elementu nad łoŝem 300 mm Średnica toczonego el. nad gniazdem siodłowym 430 mm Średnica toczonego elementu nad suportem 178 mm Długość elementu obrabianego 830 mm 83 mm (osłona śruby pociągowej) Średnica głowicy uniwersalnej 160 mm Prześwit wrzeciona 38 mm StoŜek wrzeciona Mk V StoŜek tulejki Mk III Posuw tulejki 100 mm Zakres obrotów 65/100/180/200/235/280/300/330/ 360/500/550/700/840/910/1095/ 1200/1400/1810/min. Ilość stopni obrotów 18 Przekładnia obrotów

nad gniazdem siodłowym 430 mm Średnica toczonego elementu nad suportem 178 mm Długość elementu obrabianego 830 mm 83 mm (osłona śruby

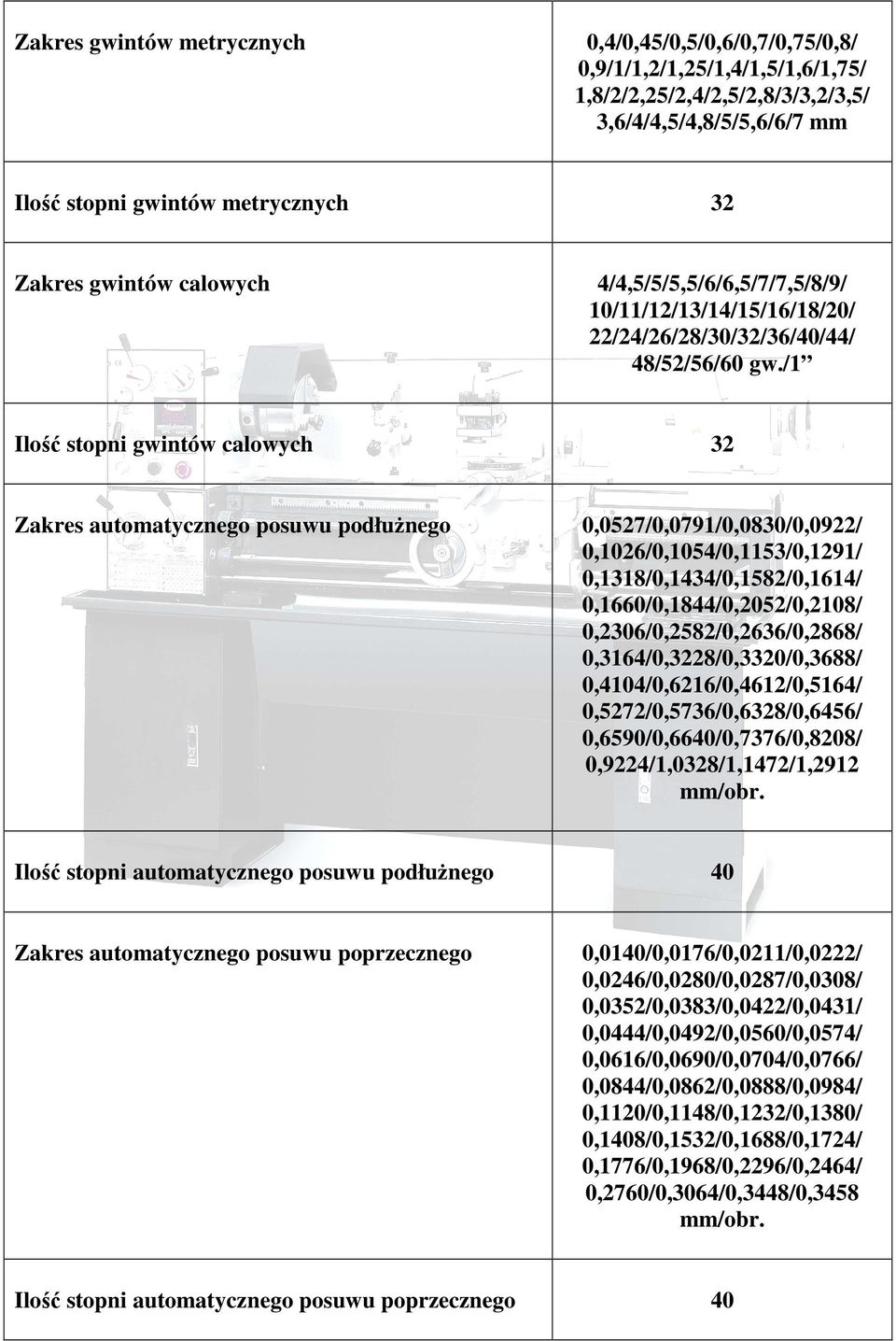

5 Zakres gwintów metrycznych 0,4/0,45/0,5/0,6/0,7/0,75/0,8/ 0,9/1/1,2/1,25/1,4/1,5/1,6/1,75/ 1,8/2/2,25/2,4/2,5/2,8/3/3,2/3,5/ 3,6/4/4,5/4,8/5/5,6/6/7 mm Ilość stopni gwintów metrycznych 32 Zakres gwintów calowych 4/4,5/5/5,5/6/6,5/7/7,5/8/9/ 10/11/12/13/14/15/16/18/20/ 22/24/26/28/30/32/36/40/44/ 48/52/56/60 gw./1 Ilość stopni gwintów calowych 32 Zakres automatycznego posuwu podłuŝnego 0,0527/0,0791/0,0830/0,0922/ 0,1026/0,1054/0,1153/0,1291/ 0,1318/0,1434/0,1582/0,1614/ 0,1660/0,1844/0,2052/0,2108/ 0,2306/0,2582/0,2636/0,2868/ 0,3164/0,3228/0,3320/0,3688/ 0,4104/0,6216/0,4612/0,5164/ 0,5272/0,5736/0,6328/0,6456/ 0,6590/0,6640/0,7376/0,8208/ 0,9224/1,0328/1,1472/1,2912 mm/obr. Ilość stopni automatycznego posuwu podłuŝnego 40 Zakres automatycznego posuwu poprzecznego 0,0140/0,0176/0,0211/0,0222/ 0,0246/0,0280/0,0287/0,0308/ 0,0352/0,0383/0,0422/0,0431/ 0,0444/0,0492/0,0560/0,0574/ 0,0616/0,0690/0,0704/0,0766/ 0,0844/0,0862/0,0888/0,0984/ 0,1120/0,1148/0,1232/0,1380/ 0,1408/0,1532/0,1688/0,1724/ 0,1776/0,1968/0,2296/0,2464/ 0,2760/0,3064/0,3448/0,3458 mm/obr. Ilość stopni automatycznego posuwu poprzecznego 40

/1 Ilość stopni gwintów calowych 32 Zakres automatycznego posuwu podłuŝnego 0,0527/0,0791/0,0830/0,0922/ 0,1026/0,1054/0,1153/0,1291/ 0,1318/0,1434/0,1582/0,1614/ 0,1660/0,1844/0,2052/0,2108/

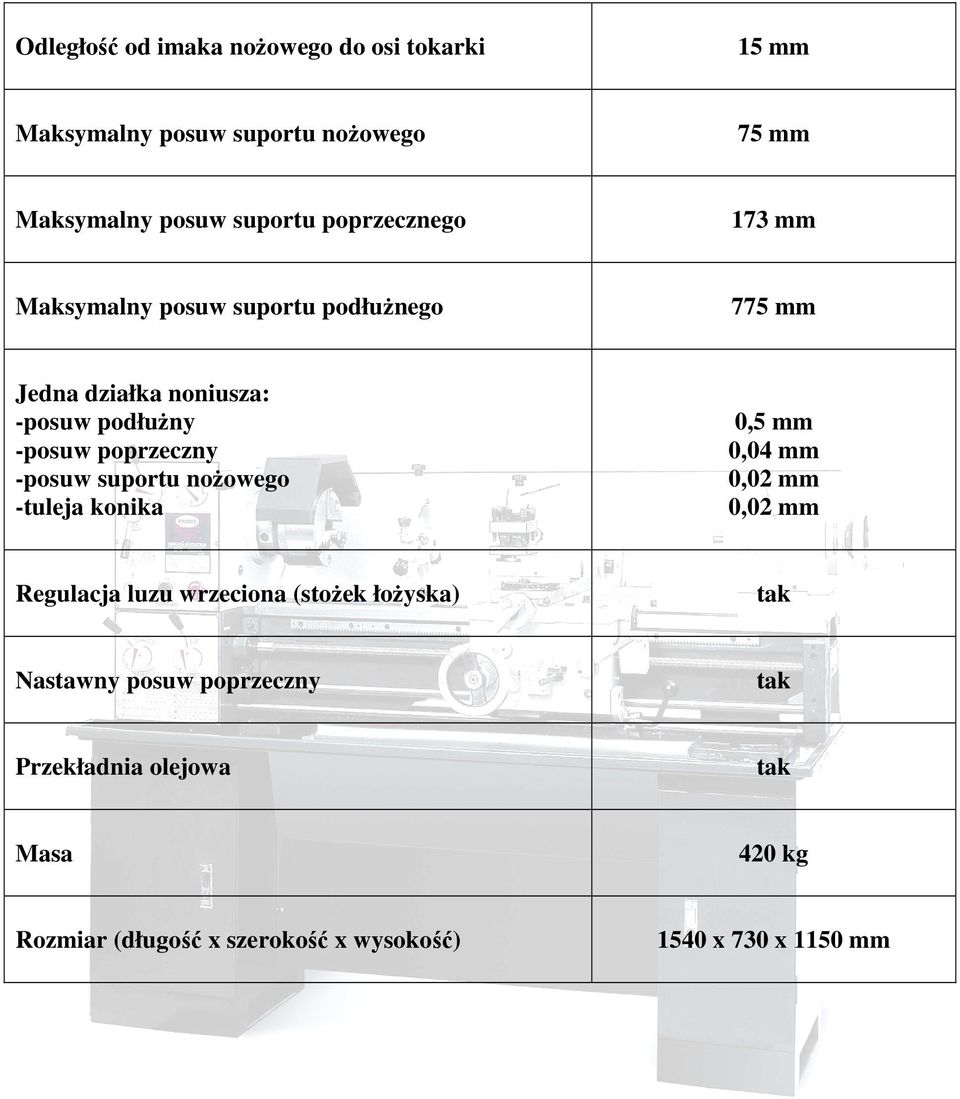

6 Odległość od imaka noŝowego do osi tokarki 15 mm Maksymalny posuw suportu noŝowego 75 mm Maksymalny posuw suportu poprzecznego 173 mm Maksymalny posuw suportu podłuŝnego 775 mm Jedna działka noniusza: -posuw podłuŝny -posuw poprzeczny -posuw suportu noŝowego -tuleja konika 0,5 mm 0,04 mm 0,02 mm 0,02 mm Regulacja luzu wrzeciona (stoŝek łoŝyska) Nastawny posuw poprzeczny Przekładnia olejowa Masa 420 kg Rozmiar (długość x szerokość x wysokość) 1540 x 730 x 1150 mm

poprzeczny -posuw suportu noŝowego -tuleja konika 0,5 mm 0,04 mm 0,02 mm 0,02 mm Regulacja luzu wrzeciona (stoŝek

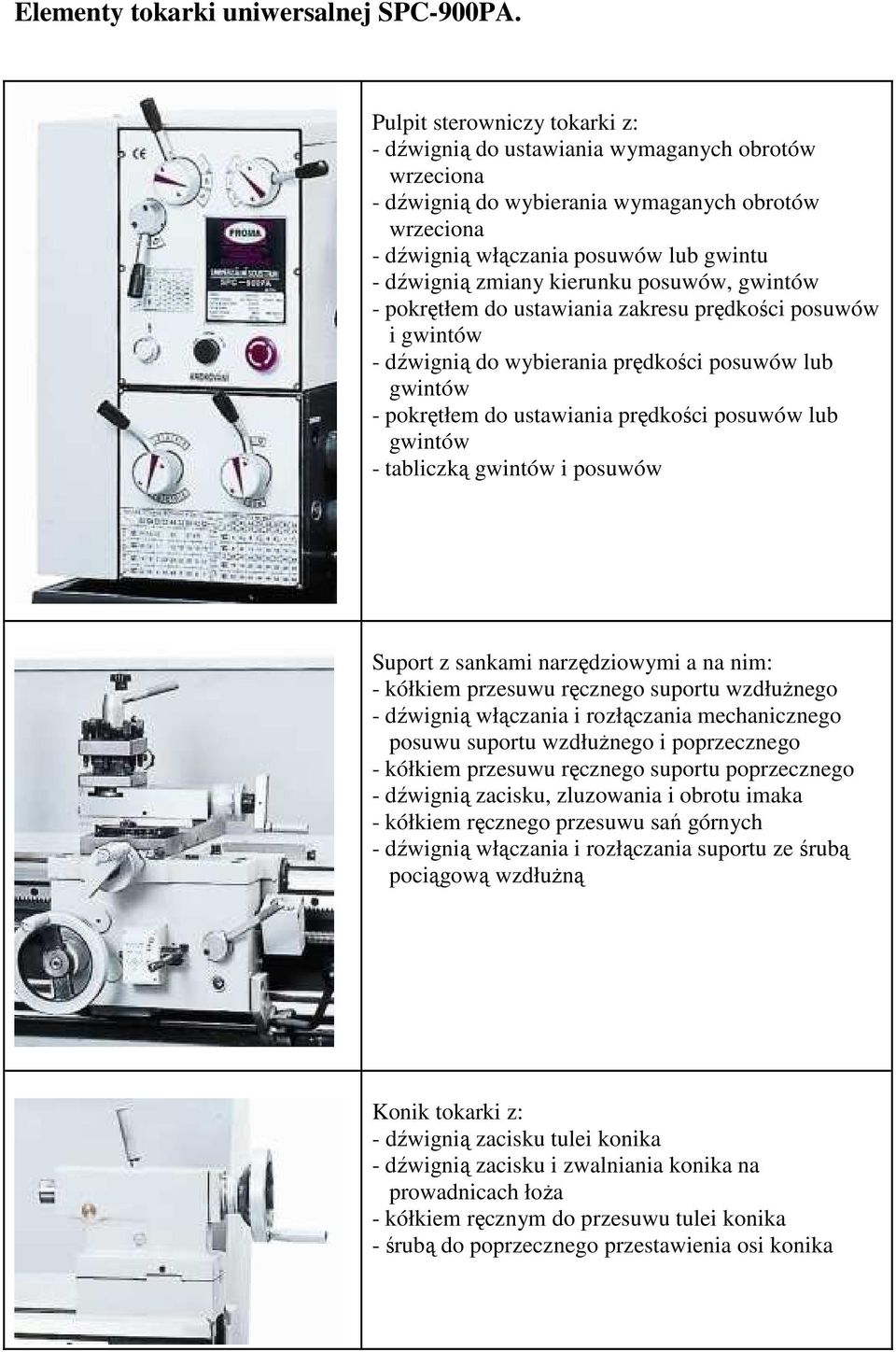

7 Elementy tokarki uniwersalnej SPC-900PA. Pulpit sterowniczy tokarki z: - dźwignią do ustawiania wymaganych obrotów wrzeciona - dźwignią do wybierania wymaganych obrotów wrzeciona - dźwignią włączania posuwów lub gwintu - dźwignią zmiany kierunku posuwów, gwintów - pokrętłem do ustawiania zakresu prędkości posuwów i gwintów - dźwignią do wybierania prędkości posuwów lub gwintów - pokrętłem do ustawiania prędkości posuwów lub gwintów - tabliczką gwintów i posuwów Suport z sankami narzędziowymi a na nim: - kółkiem przesuwu ręcznego suportu wzdłuŝnego - dźwignią włączania i rozłączania mechanicznego posuwu suportu wzdłuŝnego i poprzecznego - kółkiem przesuwu ręcznego suportu poprzecznego - dźwignią zacisku, zluzowania i obrotu imaka - kółkiem ręcznego przesuwu sań górnych - dźwignią włączania i rozłączania suportu ze śrubą pociągową wzdłuŝną Konik tokarki z: - dźwignią zacisku tulei konika - dźwignią zacisku i zwalniania konika na prowadnicach łoŝa - kółkiem ręcznym do przesuwu tulei konika - śrubą do poprzecznego przestawienia osi konika

kierunku posuwów, gwintów - pokrętłem do ustawiania zakresu prędkości posuwów i gwintów - dźwignią do wybierania prędkości posuwów lub gwintów - pokrętłem do ustawiania prędkości posuwów lub gwintów
