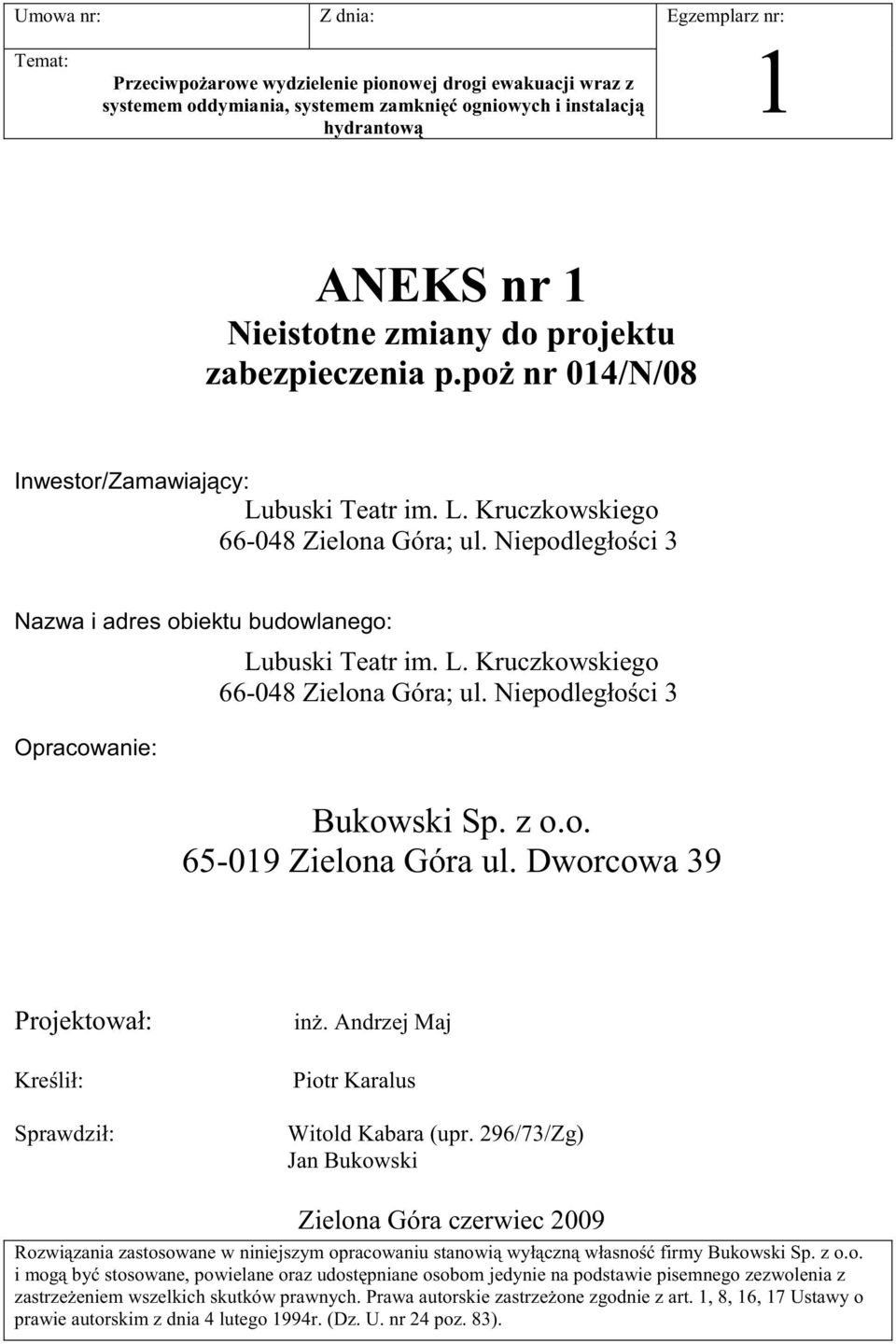

1 Umowa nr: Z dnia: Egzemplarz nr: Temat: 1 Przeciwpoarowe wydzielenie pionowej drogi ewakuacji wraz z systemem oddymiania, systemem zamkni ogniowych i instalacj hydrantow ANEKS nr 1 Nieistotne zmiany do projektu zabezpieczenia p.po nr 014/N/08 Inwestor/Zamawiajcy: Lubuski Teatr im. L. Kruczkowskiego Zielona Góra; ul. Niepodległoci 3 Nazwa i adres obiektu budowlanego: Opracowanie: Lubuski Teatr im. L. Kruczkowskiego Zielona Góra; ul. Niepodległoci 3 Bukowski Sp. z o.o Zielona Góra ul. Dworcowa 39 Projektował: Krelił: Sprawdził: in. Andrzej Maj Piotr Karalus Witold Kabara (upr. 296/73/Zg) Jan Bukowski Zielona Góra czerwiec 2009 Rozwizania zastosowane w niniejszym opracowaniu stanowi wyłczn własno firmy Bukowski Sp. z o.o. i mog by stosowane, powielane oraz udostpniane osobom jedynie na podstawie pisemnego zezwolenia z zastrzeeniem wszelkich skutków prawnych. Prawa autorskie zastrzeone zgodnie z art. 1, 8, 16, 17 Ustawy o prawie autorskim z dnia 4 lutego 1994r. (Dz. U. nr 24 poz. 83).

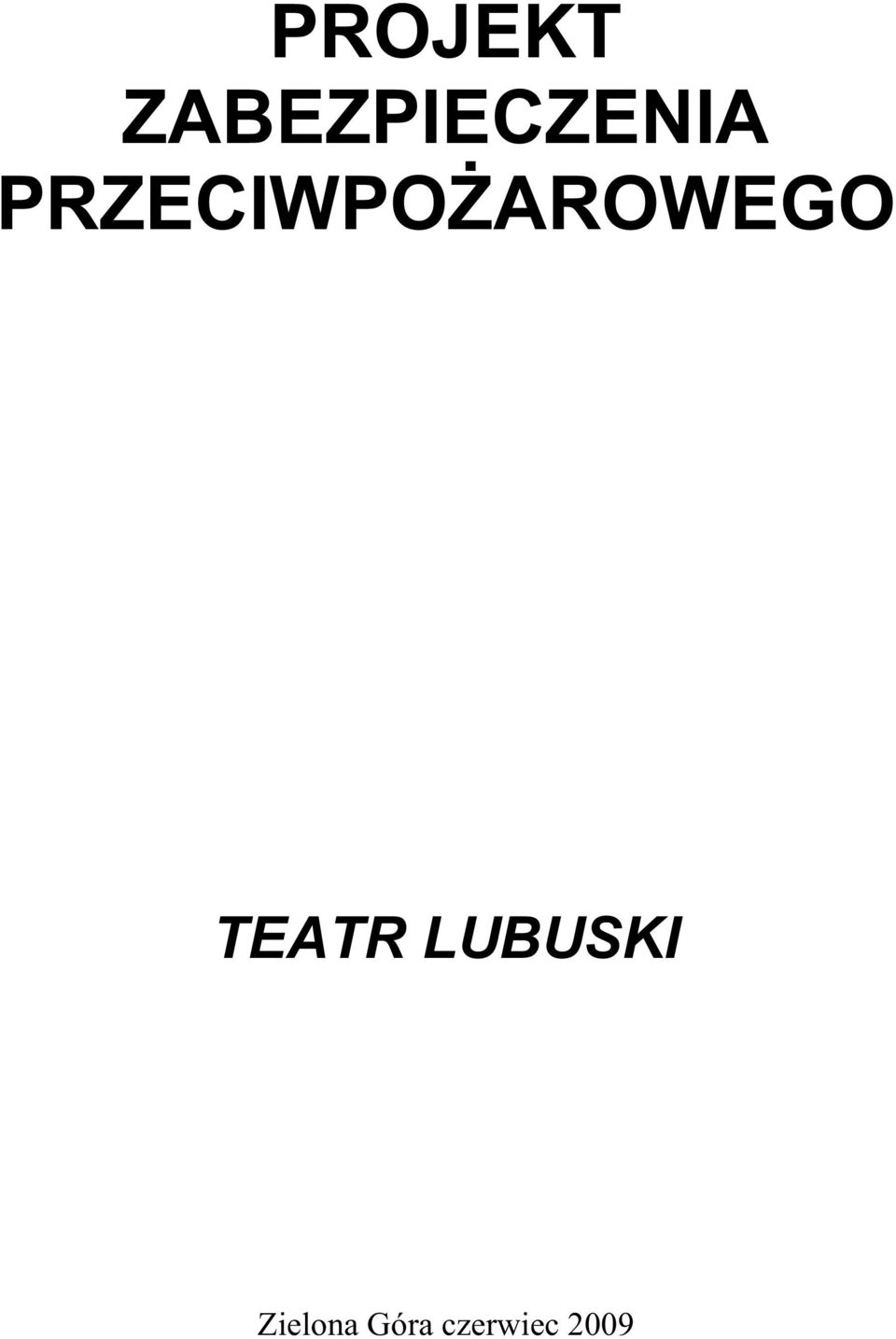

2 PROJEKT ZABEZPIECZENIA PRZECIWPOAROWEGO TEATR LUBUSKI Zielona Góra czerwiec 2009

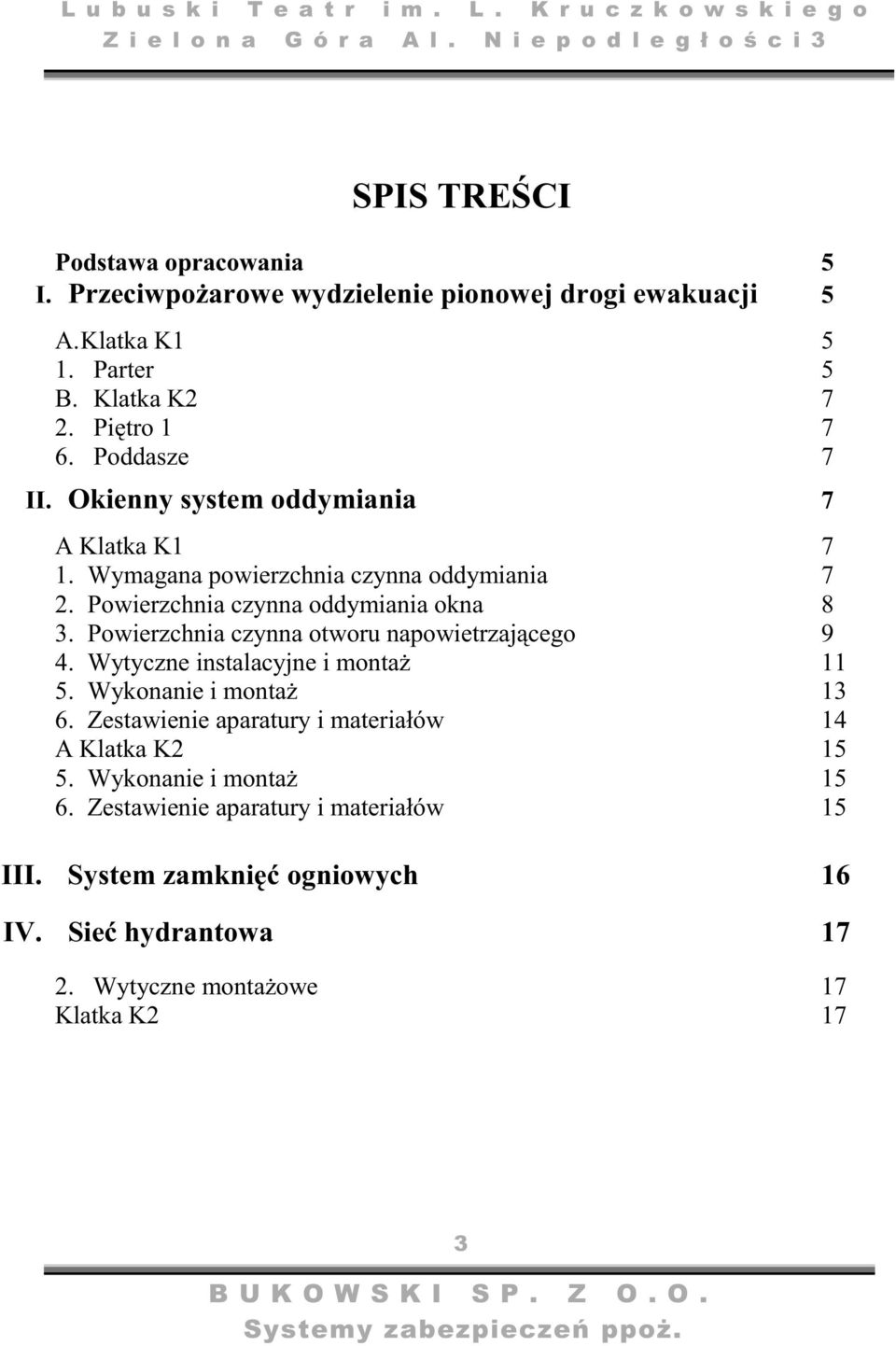

3 SPIS TRECI Podstawa opracowania 5 I. Przeciwpoarowe wydzielenie pionowej drogi ewakuacji 5 A.Klatka K Parter 5 B. Klatka K Pitro Poddasze 7 II. Okienny system oddymiania 7 A Klatka K Wymagana powierzchnia czynna oddymiania 7 2. Powierzchnia czynna oddymiania okna 8 3. Powierzchnia czynna otworu napowietrzajcego 9 4. Wytyczne instalacyjne i monta Wykonanie i monta Zestawienie aparatury i materiałów 14 A Klatka K Wykonanie i monta Zestawienie aparatury i materiałów 15 III. System zamkni ogniowych 16 IV. Sie hydrantowa Wytyczne montaowe 17 Klatka K2 17

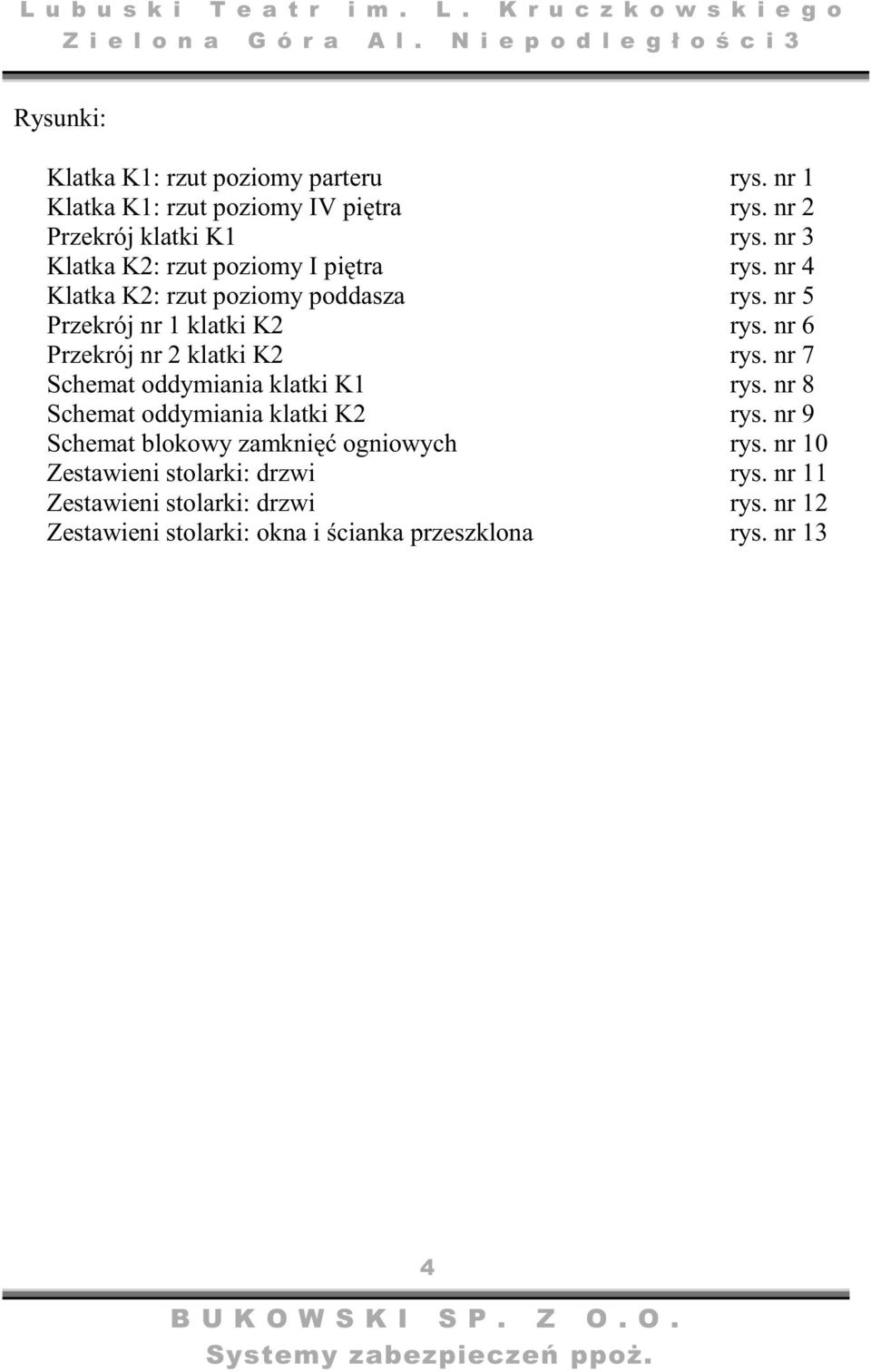

4 Rysunki: Klatka K1: rzut poziomy parteru rys. nr 1 Klatka K1: rzut poziomy IV pitra rys. nr 2 Przekrój klatki K1 rys. nr 3 Klatka K2: rzut poziomy I pitra rys. nr 4 Klatka K2: rzut poziomy poddasza rys. nr 5 Przekrój nr 1 klatki K2 rys. nr 6 Przekrój nr 2 klatki K2 rys. nr 7 Schemat oddymiania klatki K1 rys. nr 8 Schemat oddymiania klatki K2 rys. nr 9 Schemat blokowy zamkni ogniowych rys. nr 10 Zestawieni stolarki: drzwi rys. nr 11 Zestawieni stolarki: drzwi rys. nr 12 Zestawieni stolarki: okna i cianka przeszklona rys. nr 13

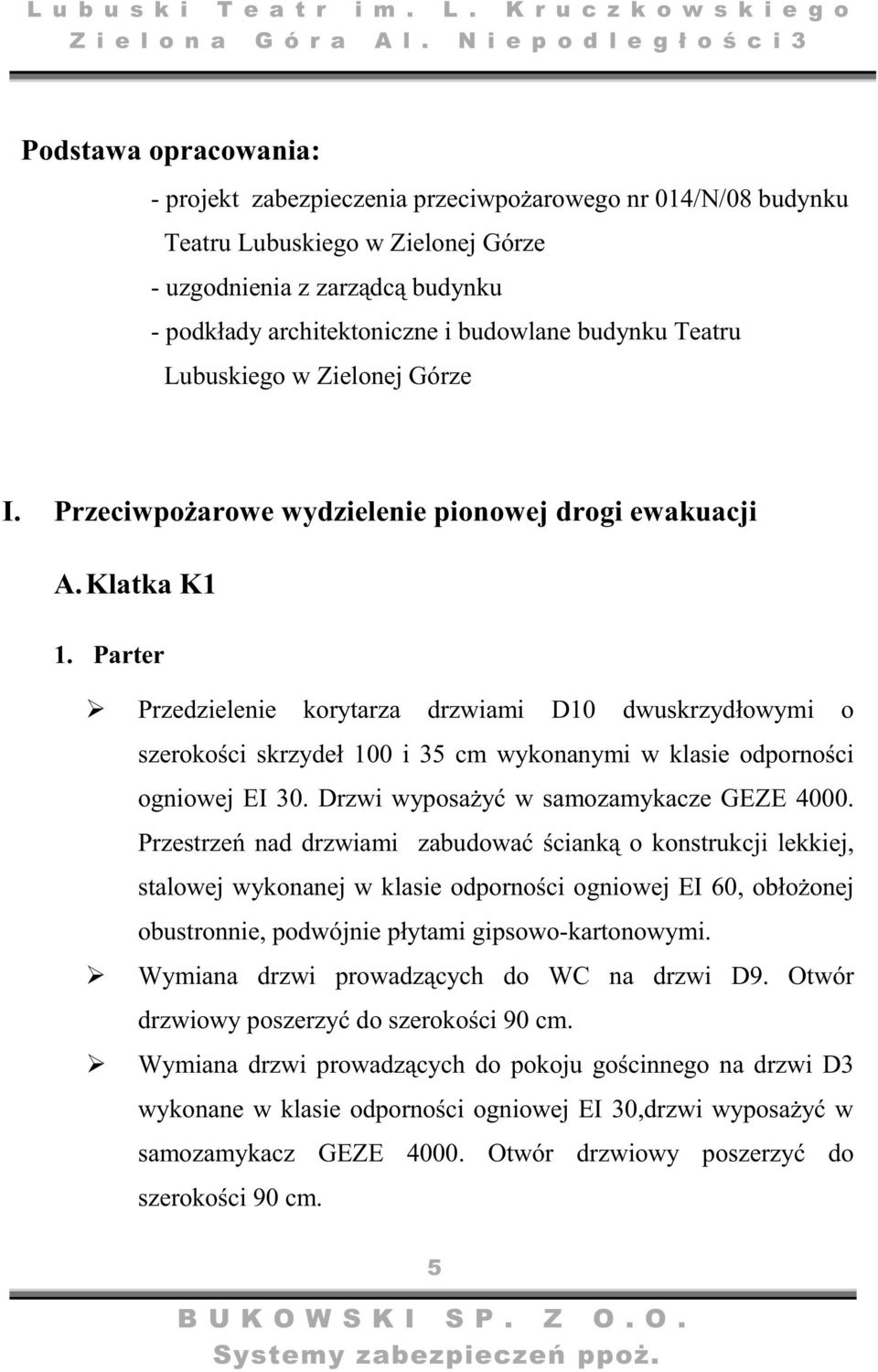

5 Podstawa opracowania: - projekt zabezpieczenia przeciwpoarowego nr 014/N/08 budynku Teatru Lubuskiego w Zielonej Górze - uzgodnienia z zarzdc budynku - podkłady architektoniczne i budowlane budynku Teatru Lubuskiego w Zielonej Górze I. Przeciwpoarowe wydzielenie pionowej drogi ewakuacji A.Klatka K1 1. Parter Przedzielenie korytarza drzwiami D10 dwuskrzydłowymi o szerokoci skrzydeł 100 i 35 cm wykonanymi w klasie odpornoci ogniowej EI 30. Drzwi wyposay w samozamykacze GEZE Przestrze nad drzwiami zabudowaciank o konstrukcji lekkiej, stalowej wykonanej w klasie odpornoci ogniowej EI 60, obłoonej obustronnie, podwójnie płytami gipsowo-kartonowymi. Wymiana drzwi prowadzcych do WC na drzwi D9. Otwór drzwiowy poszerzy do szerokoci 90 cm. Wymiana drzwi prowadzcych do pokoju gocinnego na drzwi D3 wykonane w klasie odpornoci ogniowej EI 30,drzwi wyposay w samozamykacz GEZE Otwór drzwiowy poszerzy do szerokoci 90 cm.

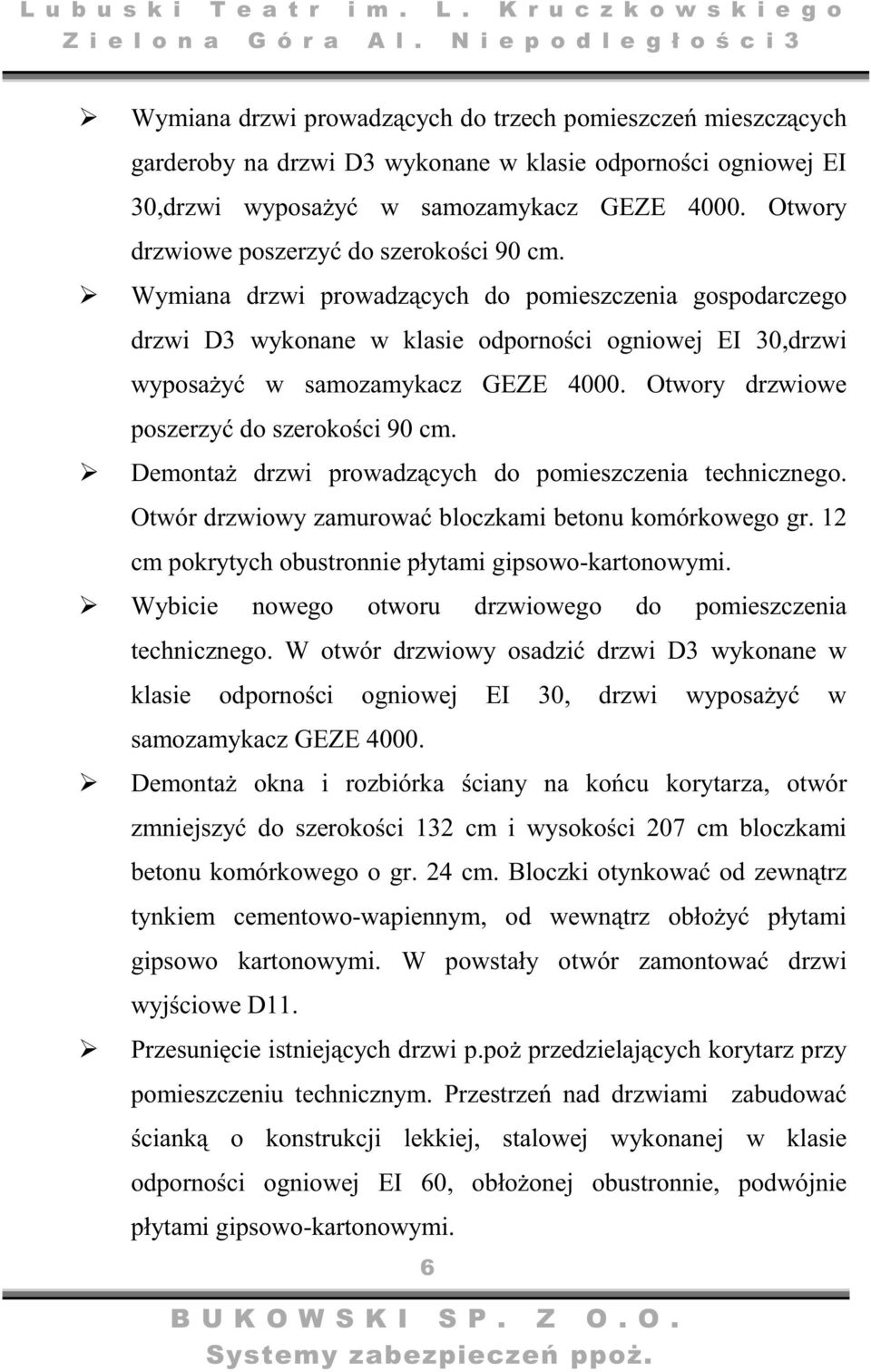

6 Wymiana drzwi prowadzcych do trzech pomieszcze mieszczcych garderoby na drzwi D3 wykonane w klasie odpornoci ogniowej EI 30,drzwi wyposay w samozamykacz GEZE Otwory drzwiowe poszerzy do szerokoci 90 cm. Wymiana drzwi prowadzcych do pomieszczenia gospodarczego drzwi D3 wykonane w klasie odpornoci ogniowej EI 30,drzwi wyposay w samozamykacz GEZE Otwory drzwiowe poszerzy do szerokoci 90 cm. Demonta drzwi prowadzcych do pomieszczenia technicznego. Otwór drzwiowy zamurowa bloczkami betonu komórkowego gr. 12 cm pokrytych obustronnie płytami gipsowo-kartonowymi. Wybicie nowego otworu drzwiowego do pomieszczenia technicznego. W otwór drzwiowy osadzi drzwi D3 wykonane w klasie odpornoci ogniowej EI 30, drzwi wyposay w samozamykacz GEZE Demonta okna i rozbiórka ciany na kocu korytarza, otwór zmniejszy do szerokoci 132 cm i wysokoci 207 cm bloczkami betonu komórkowego o gr. 24 cm. Bloczki otynkowa od zewntrz tynkiem cementowo-wapiennym, od wewntrz obłoy płytami gipsowo kartonowymi. W powstały otwór zamontowa drzwi wyjciowe D11. Przesunicie istniejcych drzwi p.po przedzielajcych korytarz przy pomieszczeniu technicznym. Przestrze nad drzwiami zabudowa ciank o konstrukcji lekkiej, stalowej wykonanej w klasie odpornoci ogniowej EI 60, obłoonej obustronnie, podwójnie płytami gipsowo-kartonowymi.

7 B. Klatka K2 1. Pitro 1 Wymiana drzwi bez zmiany kierunku otwierania midzy klatk schodow a pomieszczeniem (korytarzykiem) prowadzcym w kierunku sekretariatu na drzwi D2 o szerokoci 90 cm wykonane w klasie odpornoci ogniowej EI 30, wyposaone w samozamykacz GEZE Wymiana drzwi bez zmiany kierunku otwierania midzy klatk schodow a pomieszczeniem technicznym na drzwi D3 o szerokoci 80 cm wykonane w klasie odpornoci ogniowej EI 30, wyposaone w samozamykacz GEZE Poddasze Rezygnacja z przedzielenia poddasza cian wykonan w klasie odpornoci ogniowej EI60 z drzwiami D1 wykonanymi w klasie odpornoci ogniowej EI 30. II. Okienny system oddymiania A.KLATKA K1 1. Wymagana powierzchnia czynna oddymiania P czwg = P rpk * 5% [m 2 ] P czwg powierzchnia czynna wymagana P rpk powierzchnia rzutu poziomego klatki schodowej

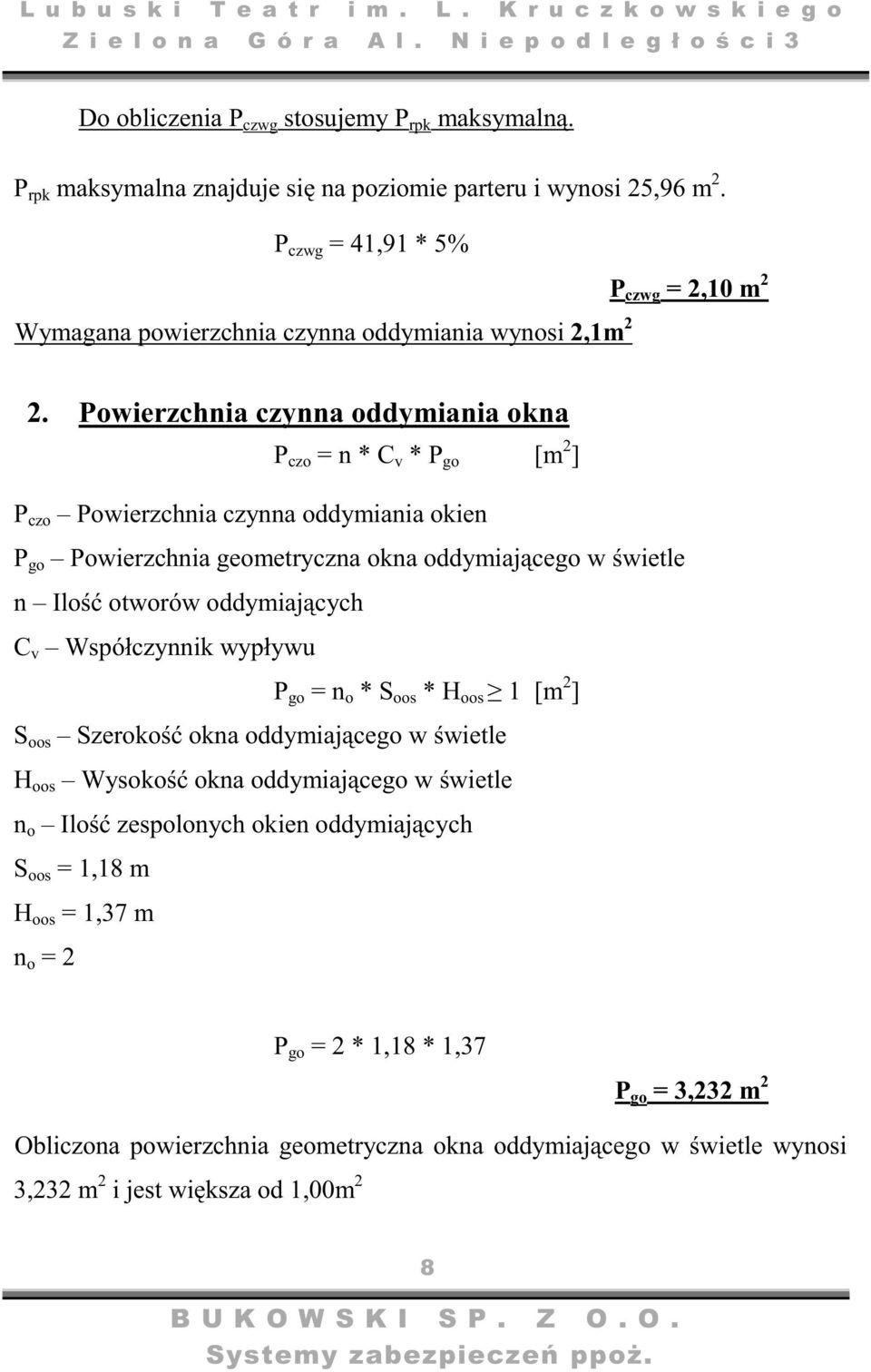

8 Do obliczenia P czwg stosujemy P rpk maksymaln. P rpk maksymalna znajduje si na poziomie parteru i wynosi 25,96 m 2. P czwg = 41,91 * 5% P czwg = 2,10 m 2 Wymagana powierzchnia czynna oddymiania wynosi 2,1m 2 2. Powierzchnia czynna oddymiania okna P czo = n * C v * P go [m 2 ] P czo Powierzchnia czynna oddymiania okien P go Powierzchnia geometryczna okna oddymiajcego w wietle n Ilo otworów oddymiajcych C v Współczynnik wypływu P go = n o * S oos * H oos 1 [m 2 ] S oos Szeroko okna oddymiajcego w wietle H oos Wysoko okna oddymiajcego w wietle n o Ilo zespolonych okien oddymiajcych S oos = 1,18 m H oos = 1,37 m n o = 2 P go = 2 * 1,18 * 1,37 P go = 3,232 m 2 Obliczona powierzchnia geometryczna okna oddymiajcego w wietle wynosi 3,232 m 2 i jest wiksza od 1,00m 2

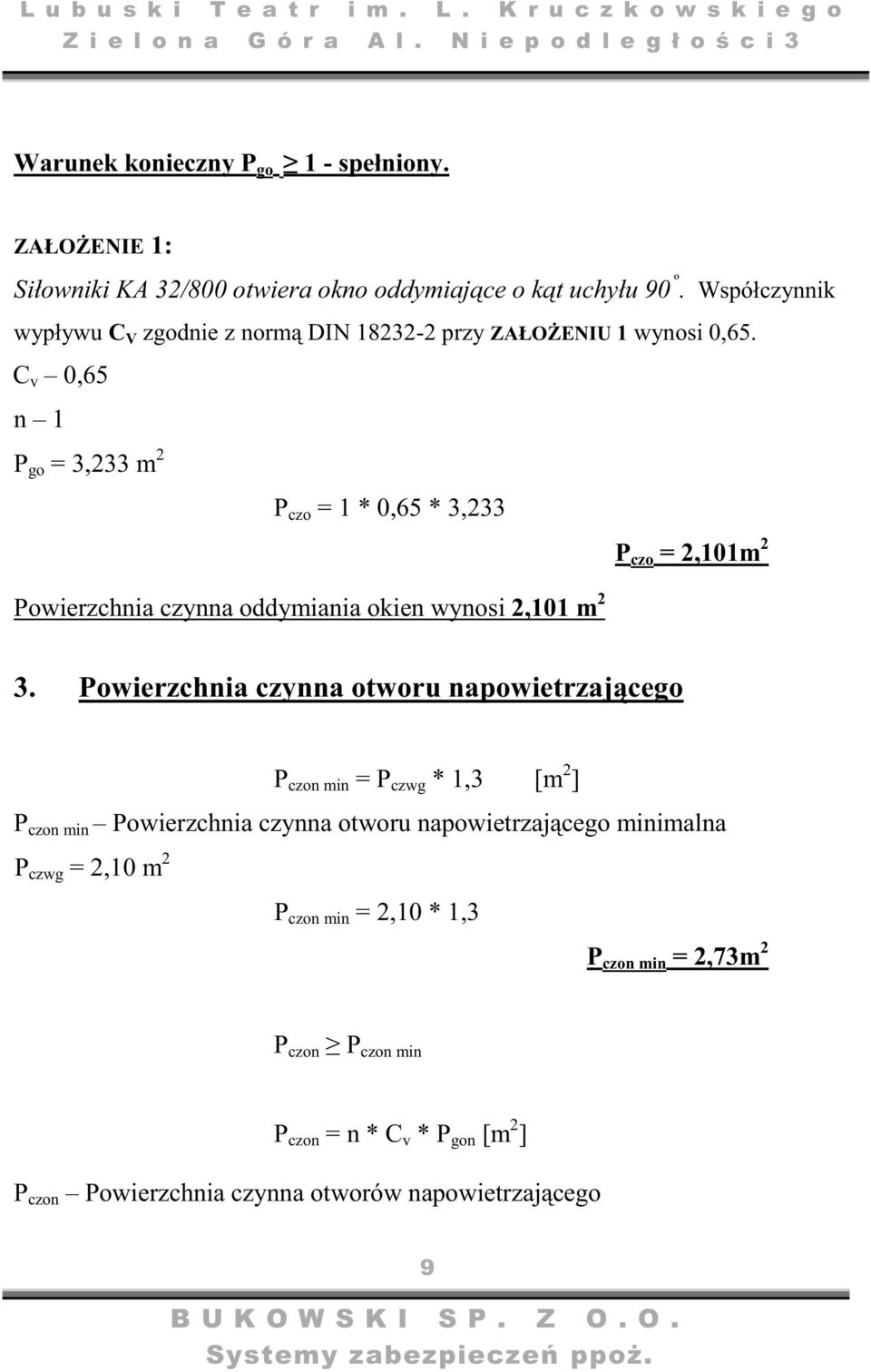

9 P go = 3,233 m 2 P czo = 1 * 0,65 * 3,233 P czwg = 2,10 m 2 P czon min = 2,10 * 1,3 Warunek konieczny P go 1 - spełniony. ZAŁOENIE 1: Siłowniki KA 32/800 otwiera okno oddymiajce o kt uchyłu 90 º. Współczynnik wypływu C V zgodnie z norm DIN przy ZAŁOENIU 1 wynosi 0,65. C v 0,65 n 1 Powierzchnia czynna oddymiania okien wynosi 2,101 m 2 P czo = 2,101m 2 3. Powierzchnia czynna otworu napowietrzajcego P czon min = P czwg * 1,3 [m 2 ] P czon min Powierzchnia czynna otworu napowietrzajcego minimalna P czon min = 2,73m 2 P czon P czon min P czon = n * C v * P gon [m 2 ] P czon Powierzchnia czynna otworów napowietrzajcego

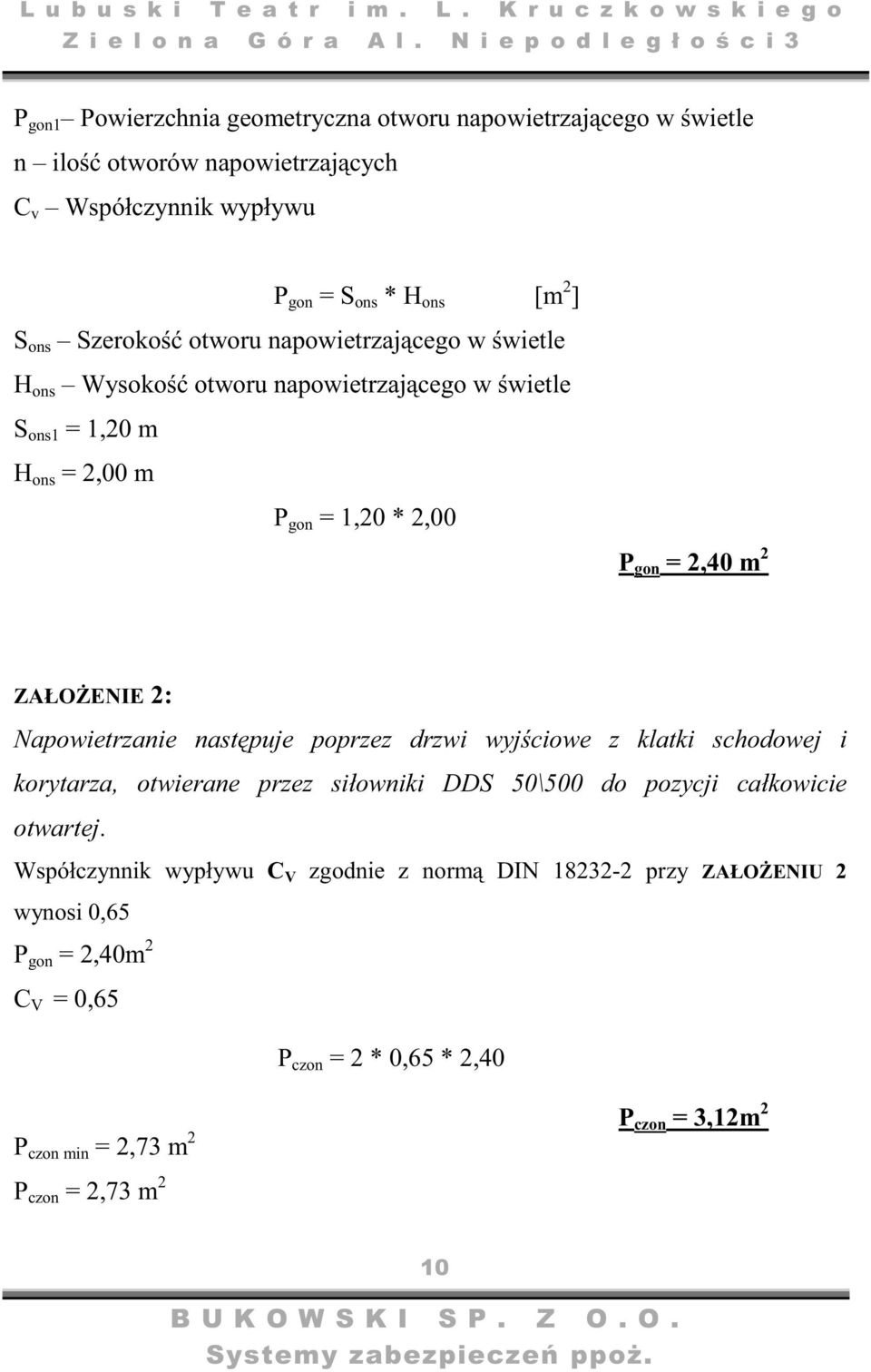

10 P gon1 Powierzchnia geometryczna otworu napowietrzajcego w wietle n ilo otworów napowietrzajcych C v Współczynnik wypływu P gon = S ons * H ons [m 2 ] S ons Szeroko otworu napowietrzajcego w wietle H ons Wysoko otworu napowietrzajcego w wietle S ons1 = 1,20 m H ons = 2,00 m P gon = 1,20 * 2,00 P gon = 2,40 m 2 ZAŁOENIE 2: Napowietrzanie nastpuje poprzez drzwi wyjciowe z klatki schodowej i korytarza, otwierane przez siłowniki DDS 50\500 do pozycji całkowicie otwartej. Współczynnik wypływu C V zgodnie z norm DIN przy ZAŁOENIU 2 wynosi 0,65 P gon = 2,40m 2 C V = 0,65 P czon = 2 * 0,65 * 2,40 P czon min = 2,73 m 2 P czon = 2,73 m 2 P czon = 3,12m 2

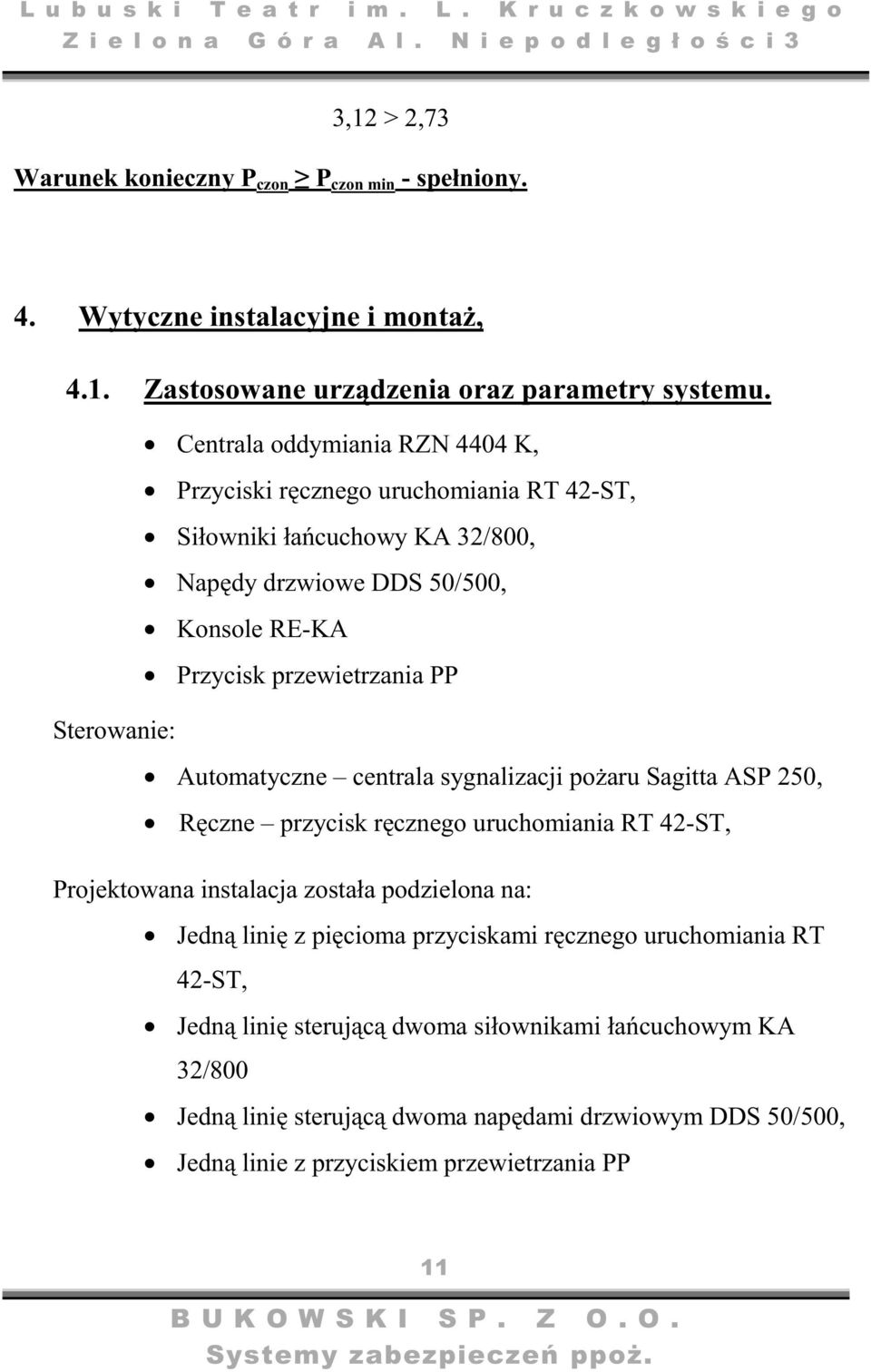

11 3,12 > 2,73 Warunek konieczny P czon P czon min - spełniony. 4. Wytyczne instalacyjne i monta, 4.1. Zastosowane urzdzenia oraz parametry systemu. Centrala oddymiania RZN 4404 K, Przyciski rcznego uruchomiania RT 42-ST, Siłowniki łacuchowy KA 32/800, Napdy drzwiowe DDS 50/500, Konsole RE-KA Przycisk przewietrzania PP Sterowanie: Automatyczne centrala sygnalizacji poaru Sagitta ASP 250, Rczne przycisk rcznego uruchomiania RT 42-ST, Projektowana instalacja została podzielona na: Jedn lini z picioma przyciskami rcznego uruchomiania RT 42-ST, Jedn lini sterujc dwoma siłownikami łacuchowym KA 32/800 Jedn lini sterujc dwoma napdami drzwiowym DDS 50/500, Jedn linie z przyciskiem przewietrzania PP

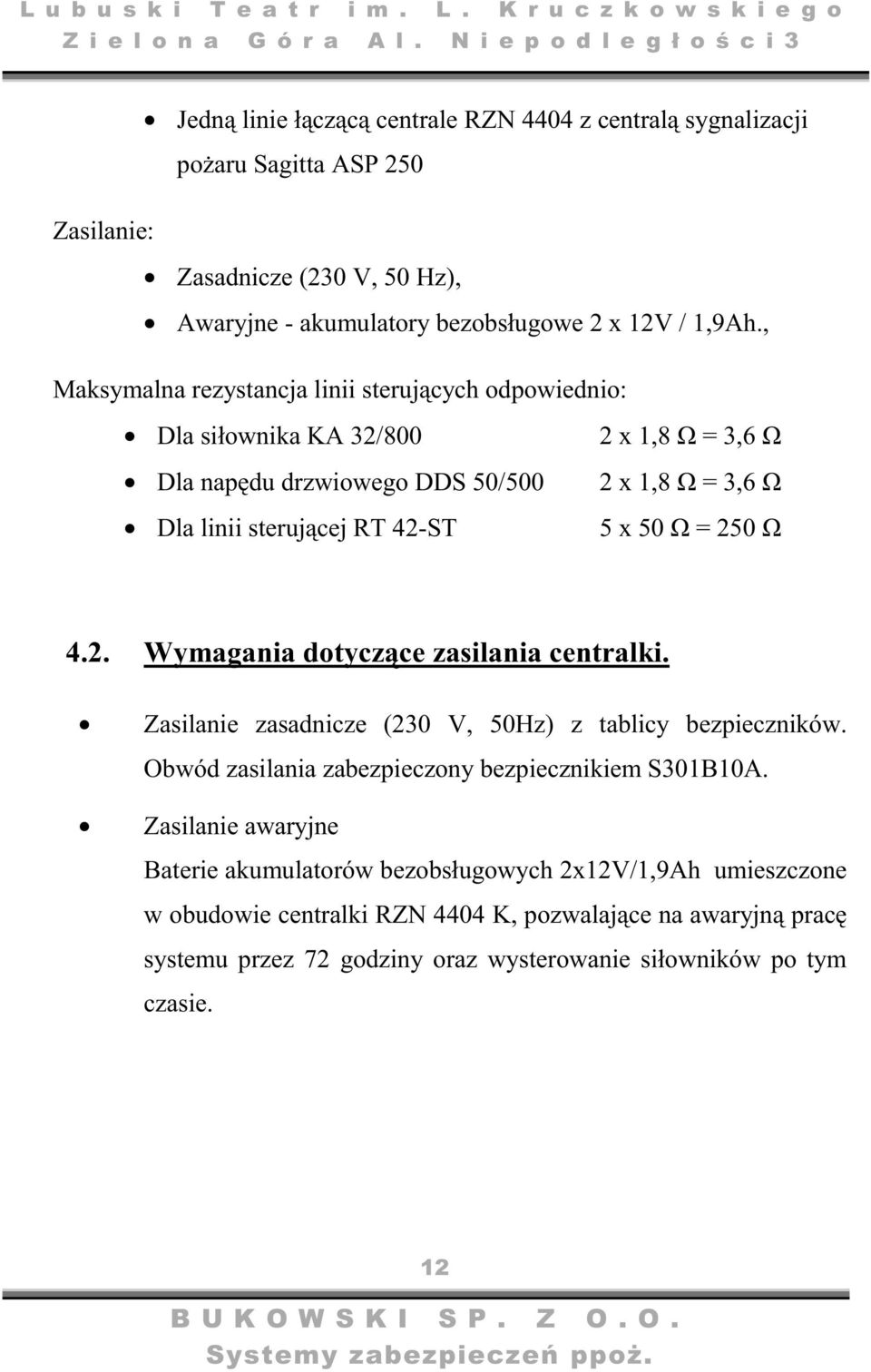

12 Jedn linie łczc centrale RZN 4404 z central sygnalizacji poaru Sagitta ASP 250 Zasilanie: Zasadnicze (230 V, 50 Hz), Awaryjne - akumulatory bezobsługowe 2 x 12V / 1,9Ah., Maksymalna rezystancja linii sterujcych odpowiednio: Dla siłownika KA 32/800 2 x 1,8 = 3,6 Dla napdu drzwiowego DDS 50/500 2 x 1,8 = 3,6 Dla linii sterujcej RT 42-ST 5 x 50 = Wymagania dotyczce zasilania centralki. Zasilanie zasadnicze (230 V, 50Hz) z tablicy bezpieczników. Obwód zasilania zabezpieczony bezpiecznikiem S301B10A. Zasilanie awaryjne Baterie akumulatorów bezobsługowych 2x12V/1,9Ah umieszczone w obudowie centralki RZN 4404 K, pozwalajce na awaryjn prac systemu przez 72 godziny oraz wysterowanie siłowników po tym czasie.

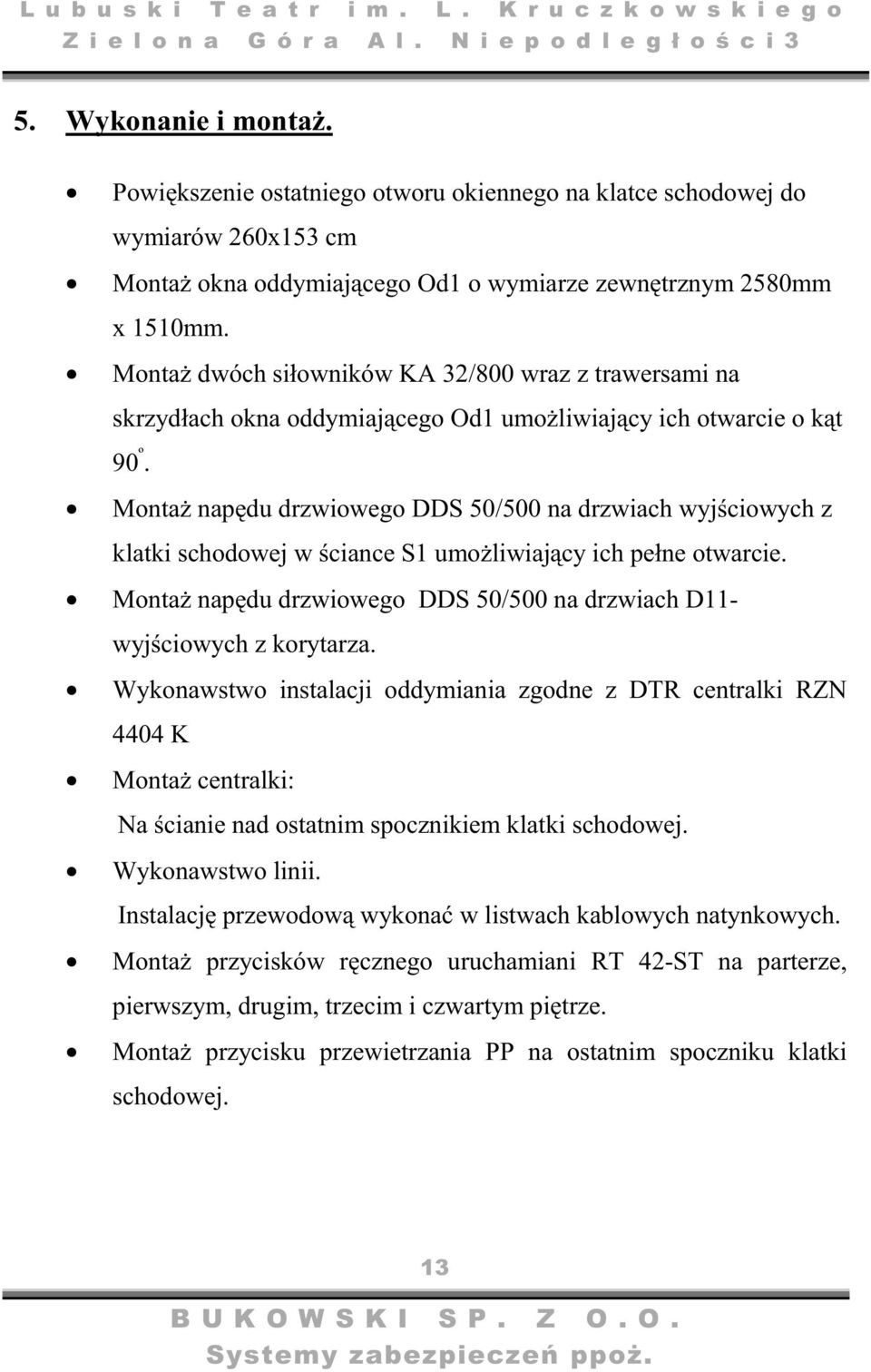

13 5. Wykonanie i monta. Powikszenie ostatniego otworu okiennego na klatce schodowej do wymiarów 260x153 cm Monta okna oddymiajcego Od1 o wymiarze zewntrznym 2580mm x 1510mm. Monta dwóch siłowników KA 32/800 wraz z trawersami na skrzydłach okna oddymiajcego Od1 umoliwiajcy ich otwarcie o kt 90 º. Monta napdu drzwiowego DDS 50/500 na drzwiach wyjciowych z klatki schodowej w ciance S1 umoliwiajcy ich pełne otwarcie. Monta napdu drzwiowego DDS 50/500 na drzwiach D11- wyjciowych z korytarza. Wykonawstwo instalacji oddymiania zgodne z DTR centralki RZN 4404 K Monta centralki: Na cianie nad ostatnim spocznikiem klatki schodowej. Wykonawstwo linii. Instalacj przewodow wykona w listwach kablowych natynkowych. Monta przycisków rcznego uruchamiani RT 42-ST na parterze, pierwszym, drugim, trzecim i czwartym pitrze. Monta przycisku przewietrzania PP na ostatnim spoczniku klatki schodowej.

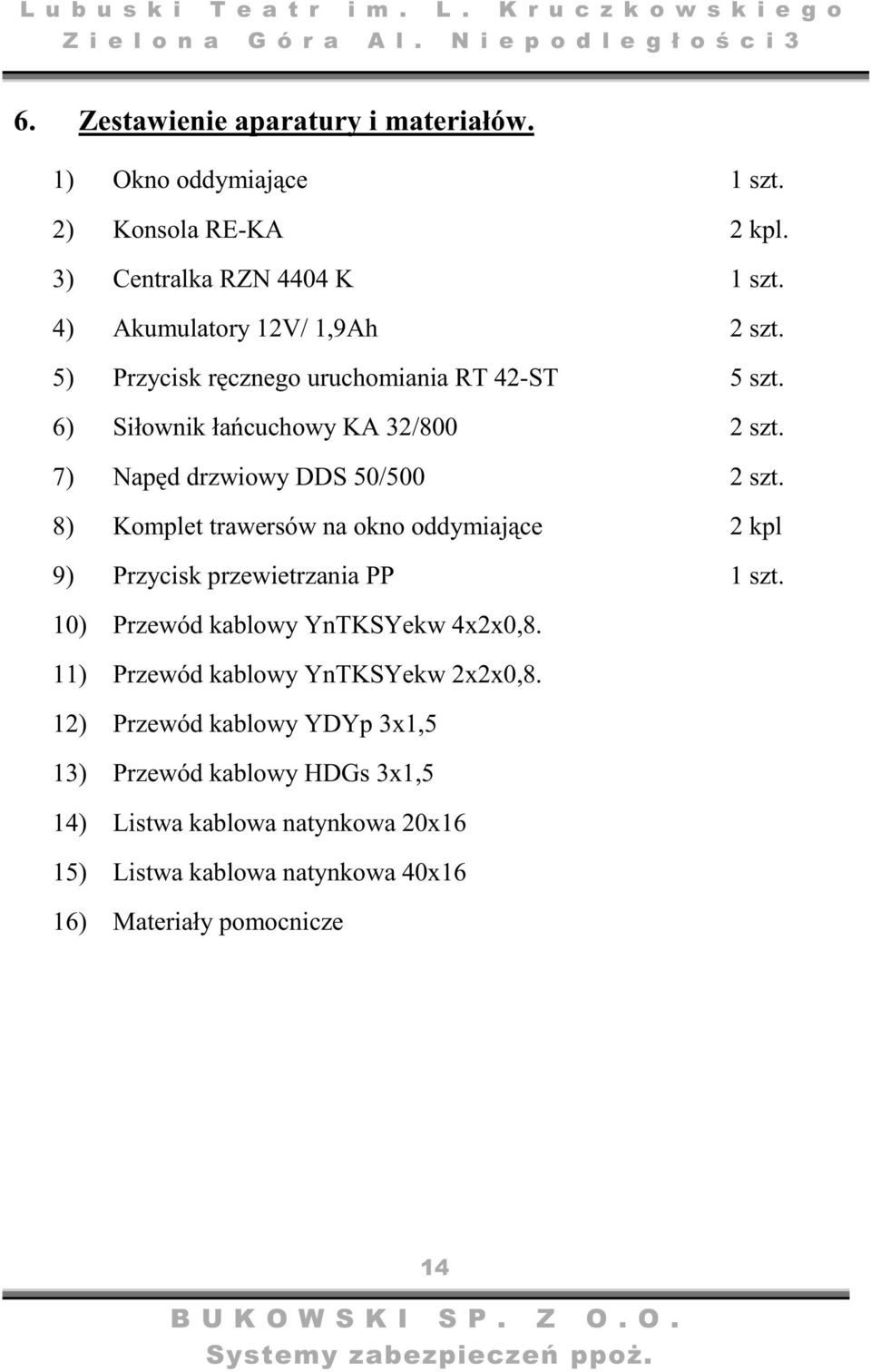

14 6. Zestawienie aparatury i materiałów. 1) Okno oddymiajce 1 szt. 2) Konsola RE-KA 2 kpl. 3) Centralka RZN 4404 K 1 szt. 4) Akumulatory 12V/ 1,9Ah 2 szt. 5) Przycisk rcznego uruchomiania RT 42-ST 5 szt. 6) Siłownik łacuchowy KA 32/800 2 szt. 7) Napd drzwiowy DDS 50/500 2 szt. 8) Komplet trawersów na okno oddymiajce 2 kpl 9) Przycisk przewietrzania PP 1 szt. 10) Przewód kablowy YnTKSYekw 4x2x0,8. 11) Przewód kablowy YnTKSYekw 2x2x0,8. 12) Przewód kablowy YDYp 3x1,5 13) Przewód kablowy HDGs 3x1,5 14) Listwa kablowa natynkowa 20x16 15) Listwa kablowa natynkowa 40x16 16) Materiały pomocnicze

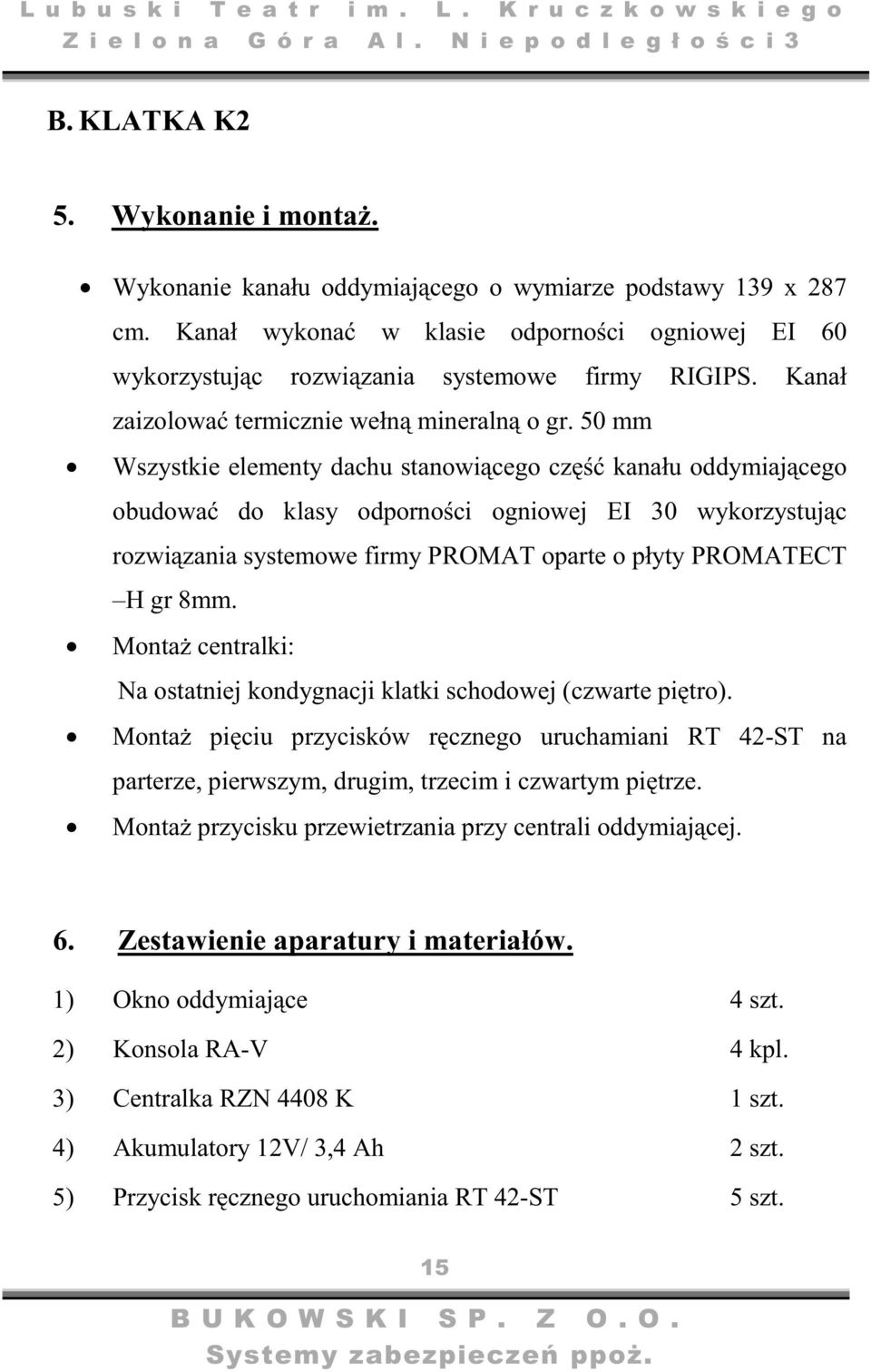

15 B. KLATKA K2 5. Wykonanie i monta. Wykonanie kanału oddymiajcego o wymiarze podstawy 139 x 287 cm. Kanał wykona w klasie odpornoci ogniowej EI 60 wykorzystujc rozwizania systemowe firmy RIGIPS. Kanał zaizolowa termicznie wełn mineraln o gr. 50 mm Wszystkie elementy dachu stanowicego cz kanału oddymiajcego obudowa do klasy odpornoci ogniowej EI 30 wykorzystujc rozwizania systemowe firmy PROMAT oparte o płyty PROMATECT H gr 8mm. Monta centralki: Na ostatniej kondygnacji klatki schodowej (czwarte pitro). Monta piciu przycisków rcznego uruchamiani RT 42-ST na parterze, pierwszym, drugim, trzecim i czwartym pitrze. Monta przycisku przewietrzania przy centrali oddymiajcej. 6. Zestawienie aparatury i materiałów. 1) Okno oddymiajce 4 szt. 2) Konsola RA-V 4 kpl. 3) Centralka RZN 4408 K 1 szt. 4) Akumulatory 12V/ 3,4 Ah 2 szt. 5) Przycisk rcznego uruchomiania RT 42-ST 5 szt.

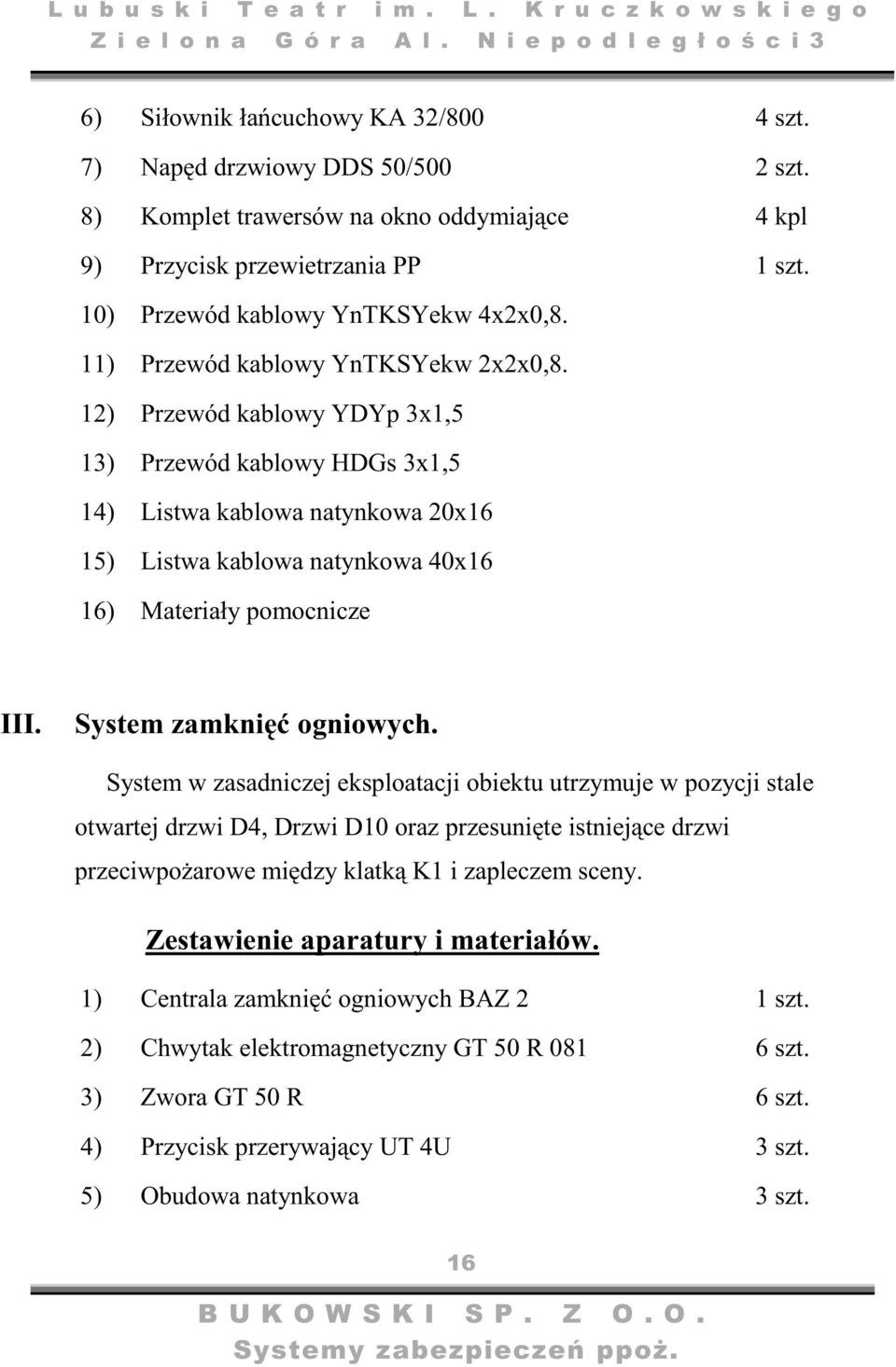

16 6) Siłownik łacuchowy KA 32/800 4 szt. 7) Napd drzwiowy DDS 50/500 2 szt. 8) Komplet trawersów na okno oddymiajce 4 kpl 9) Przycisk przewietrzania PP 1 szt. 10) Przewód kablowy YnTKSYekw 4x2x0,8. 11) Przewód kablowy YnTKSYekw 2x2x0,8. 12) Przewód kablowy YDYp 3x1,5 13) Przewód kablowy HDGs 3x1,5 14) Listwa kablowa natynkowa 20x16 15) Listwa kablowa natynkowa 40x16 16) Materiały pomocnicze III. System zamkni ogniowych. System w zasadniczej eksploatacji obiektu utrzymuje w pozycji stale otwartej drzwi D4, Drzwi D10 oraz przesunite istniejce drzwi przeciwpoarowe midzy klatk K1 i zapleczem sceny. Zestawienie aparatury i materiałów. 1) Centrala zamkni ogniowych BAZ 2 1 szt. 2) Chwytak elektromagnetyczny GT 50 R szt. 3) Zwora GT 50 R 6 szt. 4) Przycisk przerywajcy UT 4U 3 szt. 5) Obudowa natynkowa 3 szt.

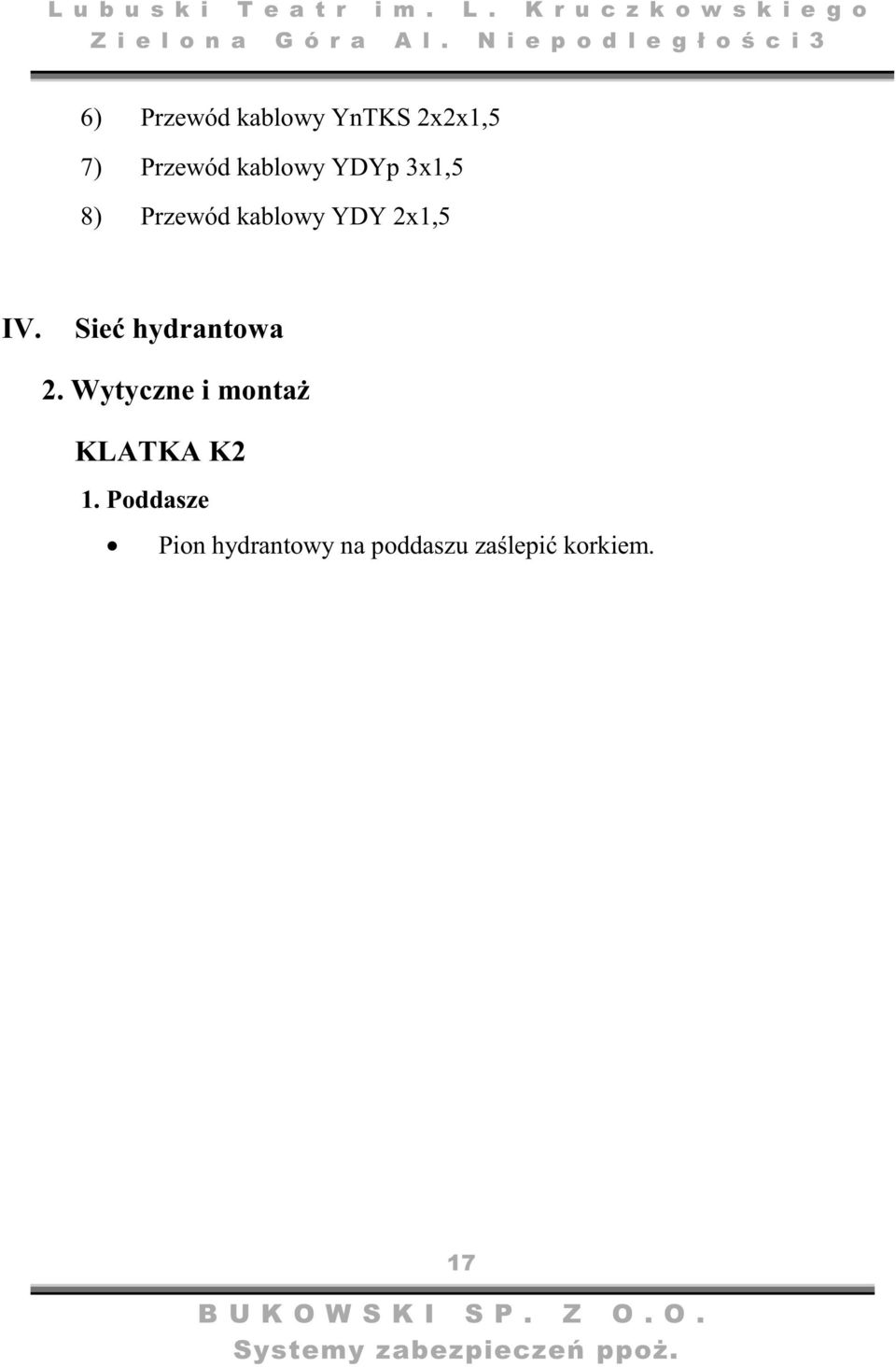

17 6) Przewód kablowy YnTKS 2x2x1,5 7) Przewód kablowy YDYp 3x1,5 8) Przewód kablowy YDY 2x1,5 IV. Sie hydrantowa 2. Wytyczne i monta KLATKA K2 1. Poddasze Pion hydrantowy na poddaszu zalepi korkiem.
