1 Akcesoria do OptiFiber urządzenia certyfikującego OTDR Dodatki i akcesoria firmy Fluke Networks zwiększają wartość inwestycji

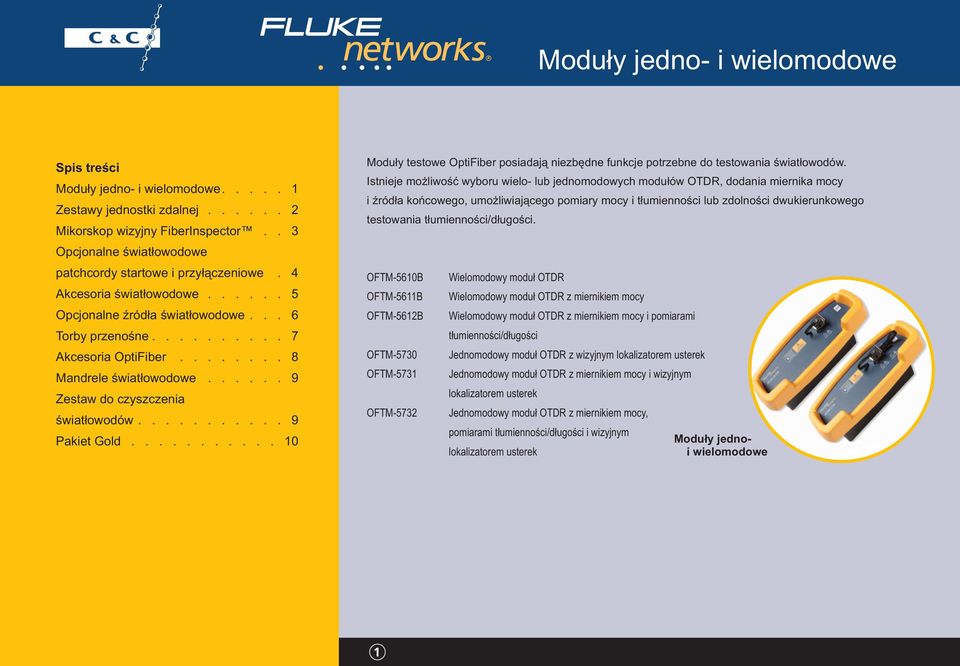

2 Moduły jedno- i wielomodowe Spis treści Moduły jedno- i wielomodowe Zestawy jednostki zdalnej Mikorskop wizyjny FiberInspector.. 3 Opcjonalne światłowodowe patchcordy startowe i przyłączeniowe. 4 Akcesoria światłowodowe Opcjonalne źródła światłowodowe... 6 Torby przenośne Akcesoria OptiFiber Mandrele światłowodowe Zestaw do czyszczenia światłowodów Pakiet Gold Moduły testowe OptiFiber posiadają niezbędne funkcje potrzebne do testowania światłowodów. Istnieje możliwość wyboru wielo- lub jednomodowych modułów OTDR, dodania miernika mocy i źródła końcowego, umożliwiającego pomiary mocy i tłumienności lub zdolności dwukierunkowego testowania tłumienności/długości. OFTM-5610B OFTM-5611B OFTM-5612B OFTM-5730 OFTM-5731 OFTM-5732 Wielomodowy moduł OTDR Wielomodowy moduł OTDR z miernikiem mocy Wielomodowy moduł OTDR z miernikiem mocy i pomiarami tłumienności/długości Jednomodowy moduł OTDR z wizyjnym lokalizatorem usterek Jednomodowy moduł OTDR z miernikiem mocy i wizyjnym lokalizatorem usterek Jednomodowy moduł OTDR z miernikiem mocy, pomiarami tłumienności/długości i wizyjnym lokalizatorem usterek Moduły jednoi wielomodowe

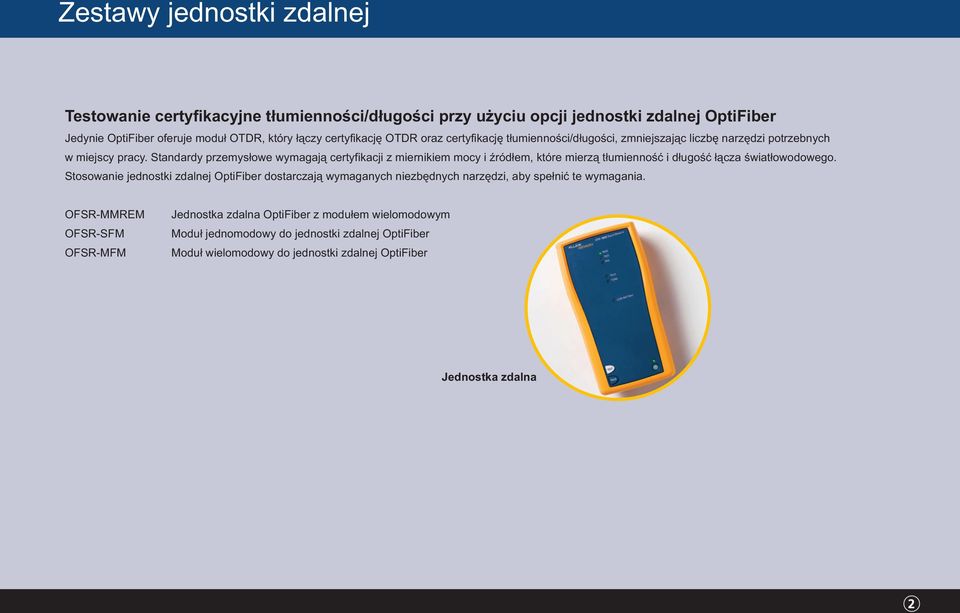

3 Zestawy jednostki zdalnej Testowanie certyfikacyjne tłumienności/długości przy użyciu opcji jednostki zdalnej OptiFiber Jedynie OptiFiber oferuje moduł OTDR, który łączy certyfikację OTDR oraz certyfikację tłumienności/długości, zmniejszając liczbę narzędzi potrzebnych w miejscy pracy. Standardy przemysłowe wymagają certyfikacji z miernikiem mocy i źródłem, które mierzą tłumienność i długość łącza światłowodowego. Stosowanie jednostki zdalnej OptiFiber dostarczają wymaganych niezbędnych narzędzi, aby spełnić te wymagania. OFSR-MMREM OFSR-SFM OFSR-MFM Jednostka zdalna OptiFiber z modułem wielomodowym Moduł jednomodowy do jednostki zdalnej OptiFiber Moduł wielomodowy do jednostki zdalnej OptiFiber Jednostka zdalna

4 Mikroskop wizyjny FiberInspector Szybka i bezpieczna inspekcja złączy światłowodowych FiberInspector Pro z urządzeniem OptrFiber umożliwia sprawdzenie jakości zakończenia włókna przy dwóch wielkościach powiększenia 250x oraz 400x. Istnieje możliwość łatwej inspekcji światłowodów na panelach i innych urządzeniach, przy wykorzystaniu jednego, zintegrowanego narzędzia. Jest ono także bezpieczne dla oczu. Więcej informacji znajduje się na stronie internetowej. OFTM-5352 Nf362 Nf364 Nf366 Mikroskop wizyjny FiberInspector Pro (250x/400x) Końcówka adaptera LC do mikoskopu wizyjnego Opcjonalna końcówka adaptera MU do inspekcji złączy SFF MU Końcówka adaptera E2000 do mikoskopu wizyjnego Mikroskop wizyjny FiberInspector

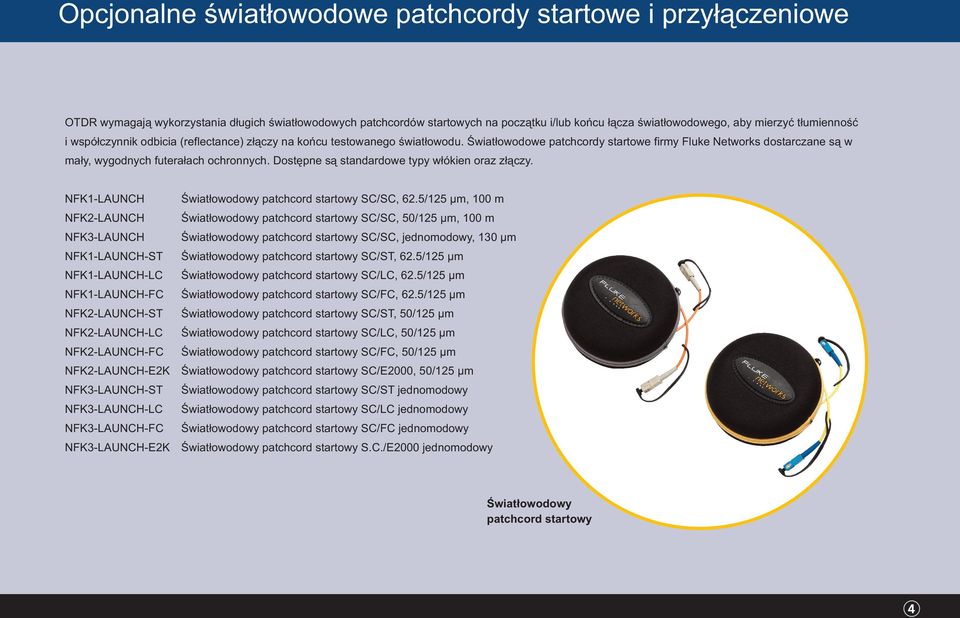

5 Opcjonalne światłowodowe patchcordy startowe i przyłączeniowe OTDR wymagają wykorzystania długich światłowodowych patchcordów startowych na początku i/lub końcu łącza światłowodowego, aby mierzyć tłumienność i współczynnik odbicia (reflectance) złączy na końcu testowanego światłowodu. Światłowodowe patchcordy startowe firmy Fluke Networks dostarczane są w mały, wygodnych futerałach ochronnych. Dostępne są standardowe typy włókien oraz złączy. NFK1-LAUNCH NFK2-LAUNCH NFK3-LAUNCH NFK1-LAUNCH-ST NFK1-LAUNCH-LC NFK1-LAUNCH-FC NFK2-LAUNCH-ST NFK2-LAUNCH-LC NFK2-LAUNCH-FC NFK2-LAUNCH-E2K NFK3-LAUNCH-ST NFK3-LAUNCH-LC NFK3-LAUNCH-FC NFK3-LAUNCH-E2K Światłowodowy patchcord startowy SC/SC, 62.5/125 μm, 100 m Światłowodowy patchcord startowy SC/SC, 50/125 μm, 100 m Światłowodowy patchcord startowy SC/SC, jednomodowy, 130 μm Światłowodowy patchcord startowy SC/ST, 62.5/125 μm Światłowodowy patchcord startowy SC/LC, 62.5/125 μm Światłowodowy patchcord startowy SC/FC, 62.5/125 μm Światłowodowy patchcord startowy SC/ST, 50/125 μm Światłowodowy patchcord startowy SC/LC, 50/125 μm Światłowodowy patchcord startowy SC/FC, 50/125 μm Światłowodowy patchcord startowy SC/E2000, 50/125 μm Światłowodowy patchcord startowy SC/ST jednomodowy Światłowodowy patchcord startowy SC/LC jednomodowy Światłowodowy patchcord startowy SC/FC jednomodowy Światłowodowy patchcord startowy S.C./E2000 jednomodowy Światłowodowy patchcord startowy

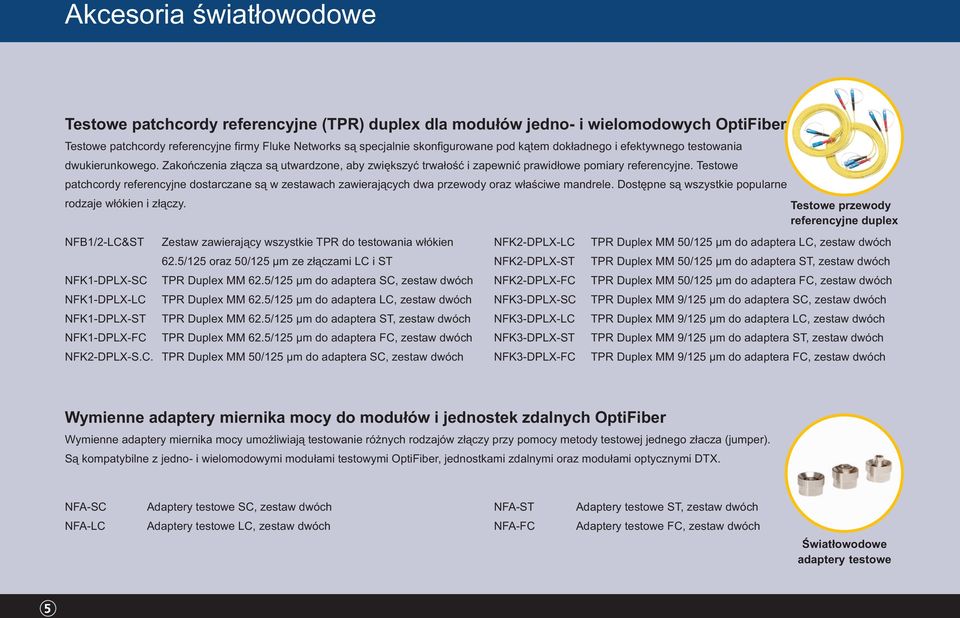

6 Akcesoria światłowodowe Testowe patchcordy referencyjne (TPR) duplex dla modułów jedno- i wielomodowych OptiFiber Testowe patchcordy referencyjne firmy Fluke Networks są specjalnie skonfigurowane pod kątem dokładnego i efektywnego testowania dwukierunkowego. Zakończenia złącza są utwardzone, aby zwiększyć trwałość i zapewnić prawidłowe pomiary referencyjne. Testowe patchcordy referencyjne dostarczane są w zestawach zawierających dwa przewody oraz właściwe mandrele. Dostępne są wszystkie popularne rodzaje włókien i złączy. NFB1/2-LC&ST NFK1-DPLX-SC NFK1-DPLX-LC NFK1-DPLX-ST NFK1-DPLX-FC Zestaw zawierający wszystkie TPR do testowania włókien 62.5/125 oraz 50/125 μm ze złączami LC i ST TPR Duplex MM 62.5/125 μm do adaptera SC, zestaw dwóch TPR Duplex MM 62.5/125 μm do adaptera LC, zestaw dwóch TPR Duplex MM 62.5/125 μm do adaptera ST, zestaw dwóch TPR Duplex MM 62.5/125 μm do adaptera FC, zestaw dwóch NFK2-DPLX-S.C. TPR Duplex MM 50/125 μm do adaptera SC, zestaw dwóch NFK2-DPLX-LC NFK2-DPLX-ST NFK2-DPLX-FC NFK3-DPLX-SC NFK3-DPLX-LC NFK3-DPLX-ST NFK3-DPLX-FC Testowe przewody referencyjne duplex TPR Duplex MM 50/125 μm do adaptera LC, zestaw dwóch TPR Duplex MM 50/125 μm do adaptera ST, zestaw dwóch TPR Duplex MM 50/125 μm do adaptera FC, zestaw dwóch TPR Duplex MM 9/125 μm do adaptera SC, zestaw dwóch TPR Duplex MM 9/125 μm do adaptera LC, zestaw dwóch TPR Duplex MM 9/125 μm do adaptera ST, zestaw dwóch TPR Duplex MM 9/125 μm do adaptera FC, zestaw dwóch Wymienne adaptery miernika mocy do modułów i jednostek zdalnych OptiFiber Wymienne adaptery miernika mocy umożliwiają testowanie różnych rodzajów złączy przy pomocy metody testowej jednego złacza (jumper). Są kompatybilne z jedno- i wielomodowymi modułami testowymi OptiFiber, jednostkami zdalnymi oraz modułami optycznymi DTX. NFA-SC Adaptery testowe SC, zestaw dwóch NFA-ST Adaptery testowe ST, zestaw dwóch NFA-LC Adaptery testowe LC, zestaw dwóch NFA-FC Adaptery testowe FC, zestaw dwóch Światłowodowe adaptery testowe

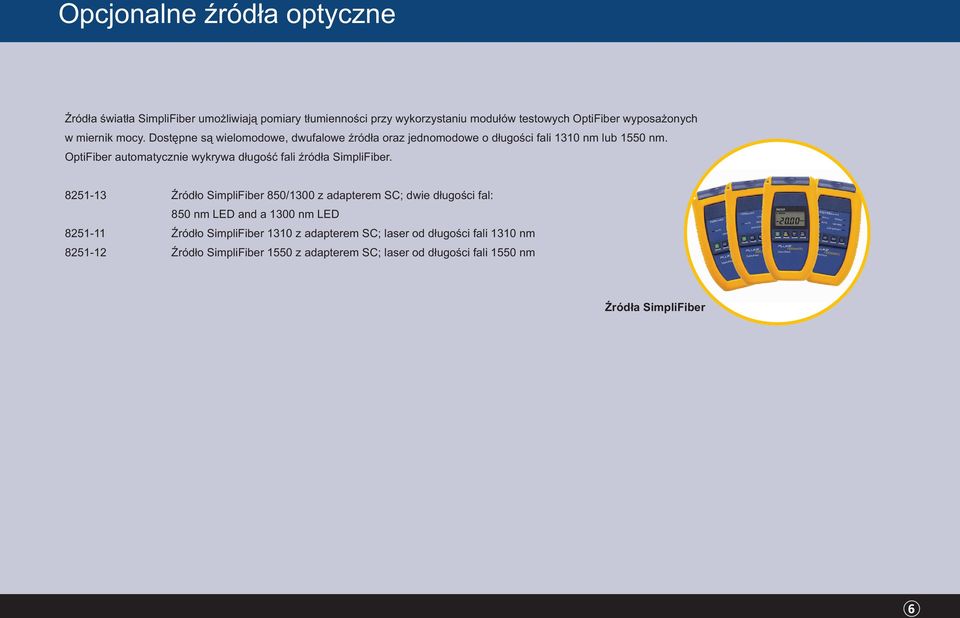

7 Opcjonalne źródła optyczne Źródła światła SimpliFiber umożliwiają pomiary tłumienności przy wykorzystaniu modułów testowych OptiFiber wyposażonych w miernik mocy. Dostępne są wielomodowe, dwufalowe źródła oraz jednomodowe o długości fali 1310 nm lub 1550 nm. OptiFiber automatycznie wykrywa długość fali źródła SimpliFiber Źródło SimpliFiber 850/1300 z adapterem SC; dwie długości fal: 850 nm LED and a 1300 nm LED Źródło SimpliFiber 1310 z adapterem SC; laser od długości fali 1310 nm Źródło SimpliFiber 1550 z adapterem SC; laser od długości fali 1550 nm Źródła SimpliFiber

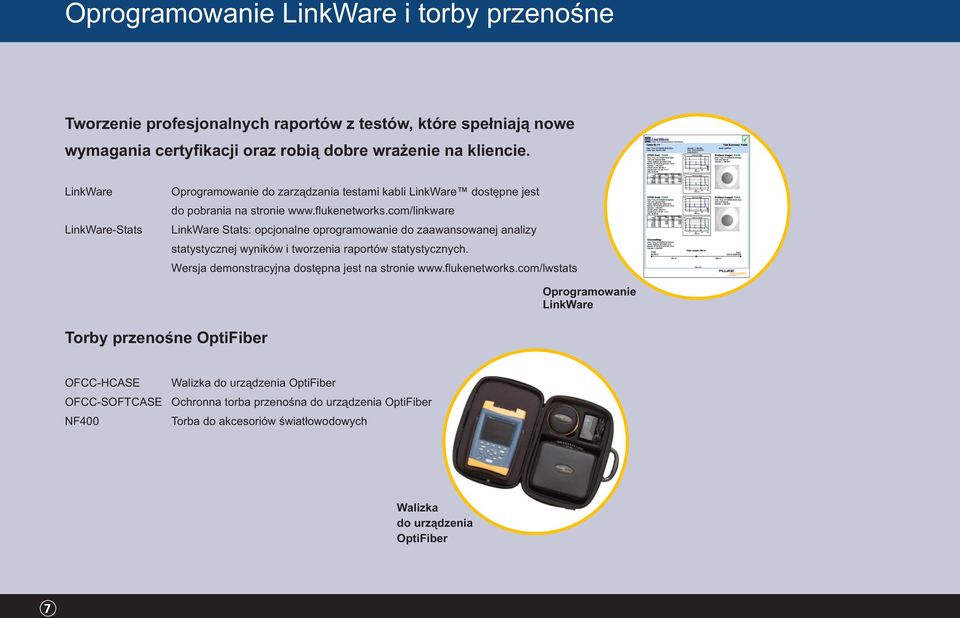

8 Oprogramowanie LinkWare i torby przenośne Tworzenie profesjonalnych raportów z testów, które spełniają nowe wymagania certyfikacji oraz robią dobre wrażenie na kliencie. LinkWare LinkWare-Stats Oprogramowanie do zarządzania testami kabli LinkWare dostępne jest do pobrania na stronie LinkWare Stats: opcjonalne oprogramowanie do zaawansowanej analizy statystycznej wyników i tworzenia raportów statystycznych. Wersja demonstracyjna dostępna jest na stronie Oprogramowanie LinkWare Torby przenośne OptiFiber OFCC-HCASE OFCC-SOFTCASE NF400 Walizka do urządzenia OptiFiber Ochronna torba przenośna do urządzenia OptiFiber Torba do akcesoriów światłowodowych Walizka do urządzenia OptiFiber

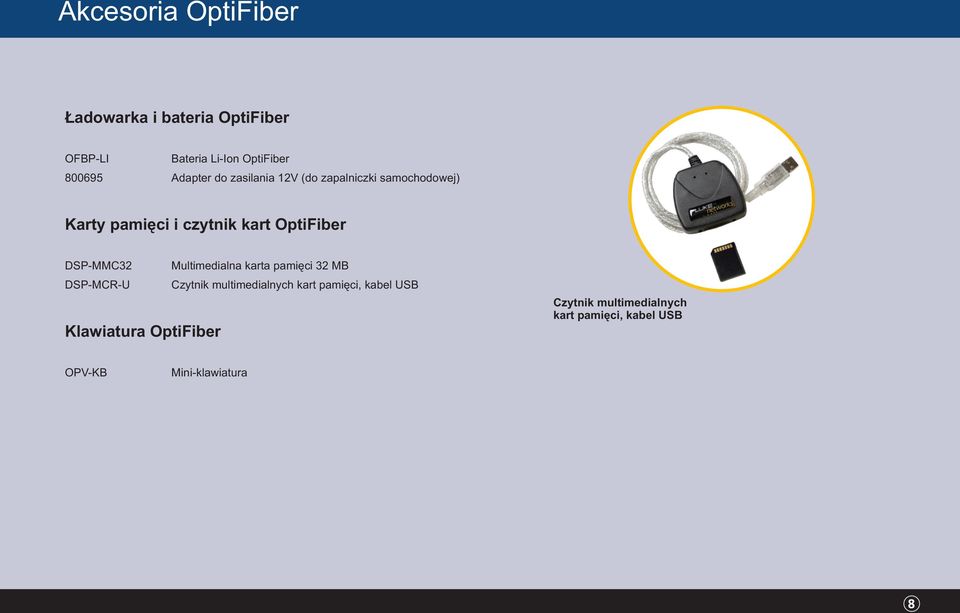

9 Akcesoria OptiFiber Ładowarka i bateria OptiFiber OFBP-LI Bateria Li-Ion OptiFiber Adapter do zasilania 12V (do zapalniczki samochodowej) Karty pamięci i czytnik kart OptiFiber DSP-MMC32 Multimedialna karta pamięci 32 MB DSP-MCR-U Czytnik multimedialnych kart pamięci, kabel USB Klawiatura OptiFiber Czytnik multimedialnych kart pamięci, kabel USB OPV-KB Mini-klawiatura

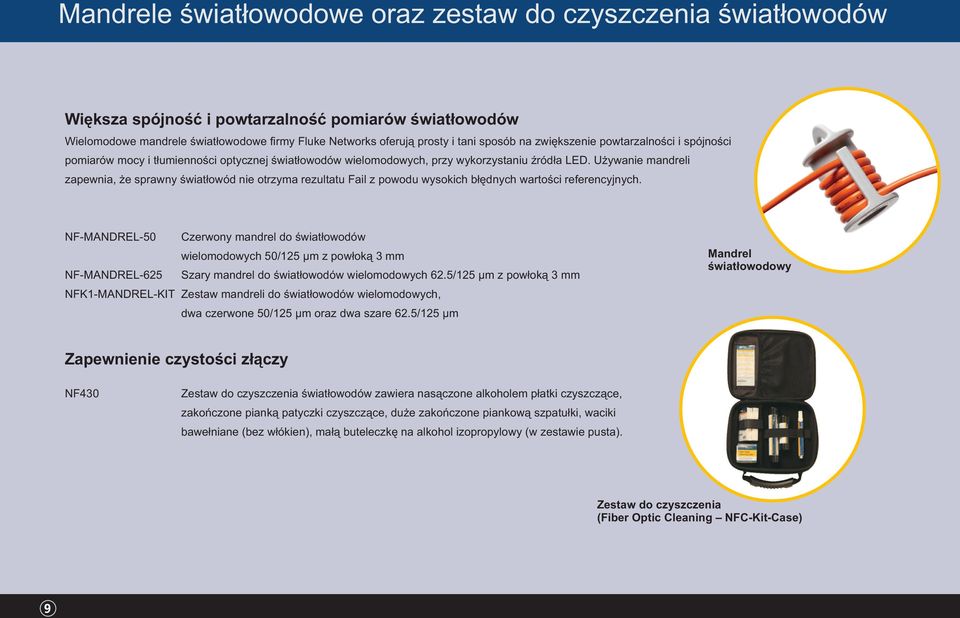

10 Mandrele światłowodowe oraz zestaw do czyszczenia światłowodów Większa spójność i powtarzalność pomiarów światłowodów Wielomodowe mandrele światłowodowe firmy Fluke Networks oferują prosty i tani sposób na zwiększenie powtarzalności i spójności pomiarów mocy i tłumienności optycznej światłowodów wielomodowych, przy wykorzystaniu źródła LED. Używanie mandreli zapewnia, że sprawny światłowód nie otrzyma rezultatu Fail z powodu wysokich błędnych wartości referencyjnych. NF-MANDREL-50 Czerwony mandrel do światłowodów wielomodowych 50/125 μm z powłoką 3 mm NF-MANDREL-625 Szary mandrel do światłowodów wielomodowych 62.5/125 μm z powłoką 3 mm NFK1-MANDREL-KIT Zestaw mandreli do światłowodów wielomodowych, dwa czerwone 50/125 μm oraz dwa szare 62.5/125 μm Mandrel światłowodowy Zapewnienie czystości złączy NF430 Zestaw do czyszczenia światłowodów zawiera nasączone alkoholem płatki czyszczące, zakończone pianką patyczki czyszczące, duże zakończone piankową szpatułki, waciki bawełniane (bez włókien), małą buteleczkę na alkohol izopropylowy (w zestawie pusta). Zestaw do czyszczenia (Fiber Optic Cleaning NFC-Kit-Case)

11 Pakiet Gold Pakiet Gold Pakiet Gold NetworkSuperVision zapewnia lepszy zwrot inwestycji poprzez zmniejszenie kosztów użytkowania. Dzięki niemu można zminimalizować czas awarii dzięki możliwościom wypożyczenia lub wymiany sprzętu oraz 24 godzinnej telefonicznej pomocy technicznej. W programie zapewnione są naprawy sprzętu i aktualizacje oprogramowania/firmware u tak długo jak ważny jest pakiet. Więcej informacji na stronie internetowej. GLD-OF-500-XX GLD-OF GLD-OFTM-56XX GLD-OFTM-57XX GLD-OFSR-MM-REM GLD-OFSR-REMOTEMOD GLD-OFTM-53XX Pakiet dla wszystkich elementów zestawu OptiFiber (włączając jednostkę główną, wszystkie moduły, jednostki zdalne i kamery) Pakiet dla jednostki głównej OF-500 OptiFiber Pakiet dla każdego indywidualnie zakupionego modułu OptiFiber 56XX Pakiet dla każdego indywidualnie zakupionego modułu OptiFiber 57XX Pakiet dla każdego indywidualnie zakupionego OFSR-MMREM Pakiet dla OFSR-SFM lub OFSR-MFM Pakiet dla każdego indywidualnie zakupionego zestawu próbników OptiFiber

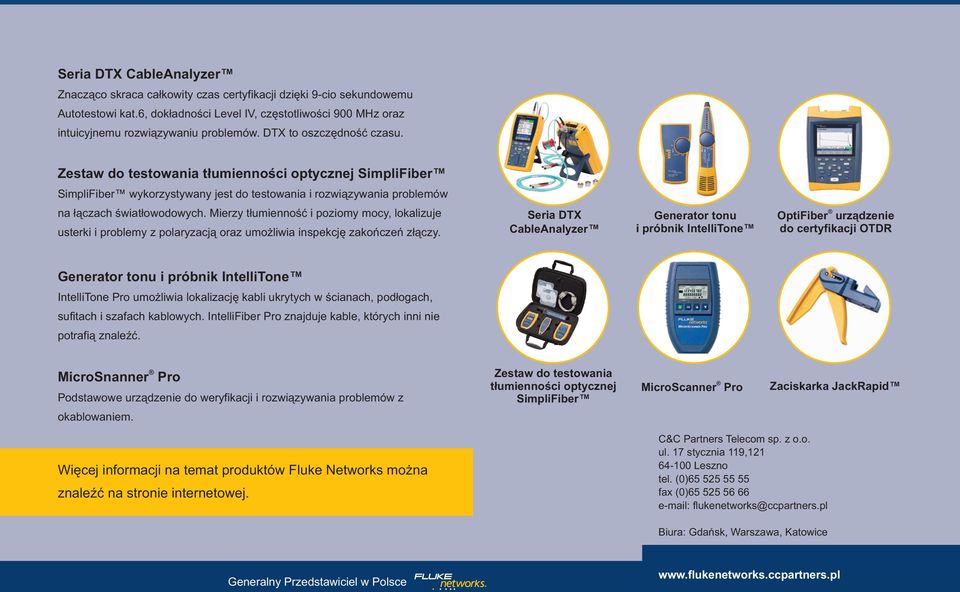

12 Seria DTX CableAnalyzer Znacząco skraca całkowity czas certyfikacji dzięki 9-cio sekundowemu Autotestowi kat.6, dokładności Level IV, częstotliwości 900 MHz oraz intuicyjnemu rozwiązywaniu problemów. DTX to oszczędność czasu. Zestaw do testowania tłumienności optycznej SimpliFiber SimpliFiber wykorzystywany jest do testowania i rozwiązywania problemów na łączach światłowodowych. Mierzy tłumienność i poziomy mocy, lokalizuje usterki i problemy z polaryzacją oraz umożliwia inspekcję zakończeń złączy. Seria DTX CableAnalyzer Generator tonu i próbnik IntelliTone OptiFiber urządzenie do certyfikacji OTDR Generator tonu i próbnik IntelliTone IntelliTone Pro umożliwia lokalizację kabli ukrytych w ścianach, podłogach, sufitach i szafach kablowych. IntelliFiber Pro znajduje kable, których inni nie potrafią znaleźć. MicroSnanner Pro Podstawowe urządzenie do weryfikacji i rozwiązywania problemów z okablowaniem. Zestaw do testowania tłumienności optycznej SimpliFiber MicroScanner Pro Zaciskarka JackRapid Więcej informacji na temat produktów Fluke Networks można znaleźć na stronie internetowej. C&C Partners Telecom sp. z o.o. ul. 17 stycznia 119, Leszno tel. (0) fax (0) flukenetworks@ccpartners.pl Biura: Gdańsk, Warszawa, Katowice Generalny Przedstawiciel w Polsce
