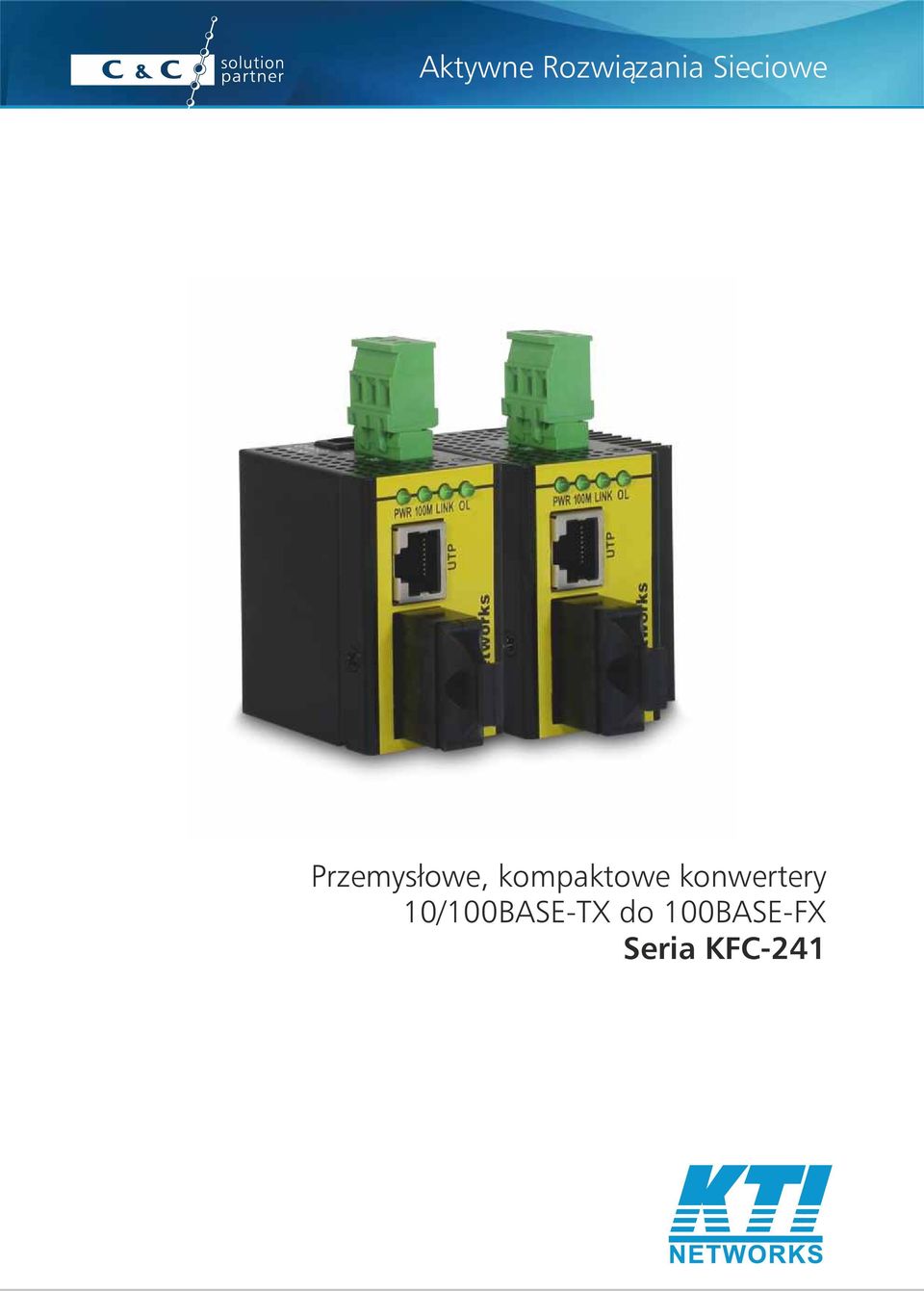

1 Przemysłowe, kompaktowe konwertery 10/100BASE-TX do 100BASE-FX Seria KFC-241

2 Cechy kluczowe : ź bsługa konwersji w pełnej szybkości kablowej dla prędkości 10/100 oraz typów mediów ź bsługa automatycznej negocjacji 10/100Mb/s lub trybu wymuszonego w przypadku portu łącza miedzianego ź Funkcja automatycznego krzyżowania MDI/MDI-X dla portów łączy miedzianych ź Funkcja monitoringu stanu pracy portów LFP ź Przezroczystość konwersji dla pakietów 802.1Q VLAN ź Funkcja Far End Fault dla portu FX (światłowodu) ź ptymalne utajenie dla konwersji 100M do 100M ź Dwa typy interfejsów zasilania: zacisk śrubowy oraz wtyk DC ź Niski pobór mocy ź pcje wejścia zasilania DC: +4.5 ~ +50VDC, 110VDC ź bsługa montażu panelowego śrubowego oraz montażu w szynie DIN ź Kompaktowa konstrukcja ułatwiająca instalację w obudowie ź bsługa szerokiego zakresu temperatur roboczych ź Przemysłowa emisja oraz wydajność odpornościowa Najważniejsze funkcje produktów ź Kompaktowe i solidne ź Automatyczne krzyżowanie ź Automatyczna negocjacja ź Najniższe utajenie ź bsługa Far End Fault ź bsługa LFP ź Szeroki zakres napięcia WE DC ź bsługa DC 110V ź Przemysłowy, znamionowy

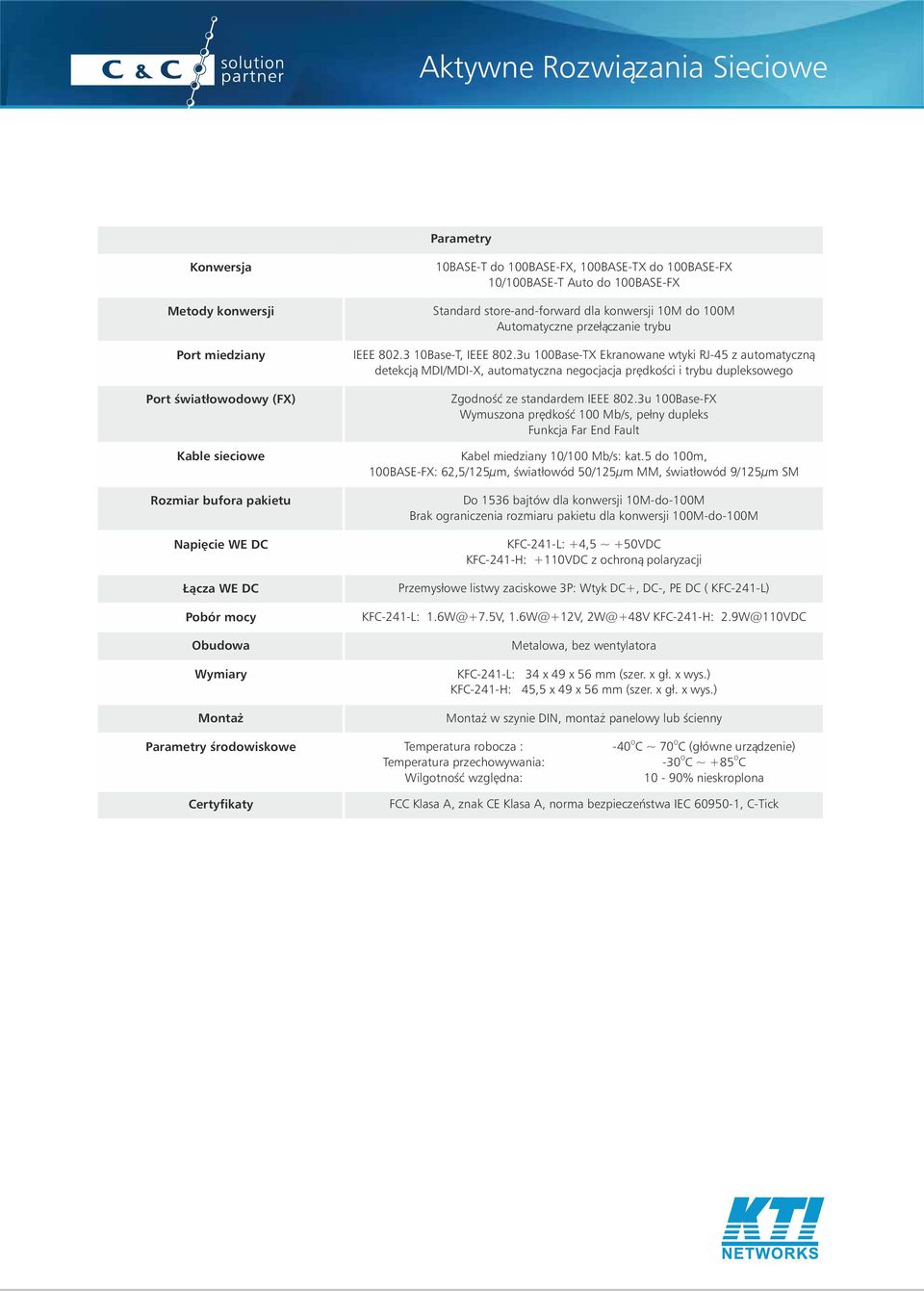

3 Parametry Konwersja Metody konwersji Port miedziany Port światłowodowy (FX) 10BASE-T do 100BASE-FX, 100BASE-TX do 100BASE-FX 10/100BASE-T Auto do 100BASE-FX Standard store-and-forward dla konwersji 10M do 100M Automatyczne przełączanie trybu IEEE Base-T, IEEE 802.3u 100Base-TX Ekranowane wtyki RJ-45 z automatyczną detekcją MDI/MDI-X, automatyczna negocjacja prędkości i trybu dupleksowego Zgodność ze standardem IEEE 802.3u 100Base-FX Wymuszona prędkość 100 Mb/s, pełny dupleks Funkcja Far End Fault Kable sieciowe Kabel miedziany 10/100 Mb/s: kat.5 do 100m, 100BASE-FX: 62,5/125µm, światłowód 50/125µm MM, światłowód 9/125µm SM Rozmiar bufora pakietu Napięcie WE DC Łącza WE DC Pobór mocy budowa Wymiary Montaż Do 1536 bajtów dla konwersji 10M-do-100M Brak ograniczenia rozmiaru pakietu dla konwersji 100M-do-100M KFC-241-L: +4,5 ~ +50VDC KFC-241-H: +110VDC z ochroną polaryzacji Przemysłowe listwy zaciskowe 3P: Wtyk DC+, DC-, PE DC ( KFC-241-L) KFC-241-L: 1.6W@+7.5V, 1.6W@+12V, 2W@+48V KFC-241-H: 2.9W@110VDC Metalowa, bez wentylatora KFC-241-L: 34 x 49 x 56 mm (szer. x gł. x wys.) KFC-241-H: 45,5 x 49 x 56 mm (szer. x gł. x wys.) Montaż w szynie DIN, montaż panelowy lub ścienny Parametry środowiskowe Temperatura robocza : Temperatura przechowywania: Wilgotność względna: -40 C ~ 70 C (główne urządzenie) -30 C ~ +85 C 10-90% nieskroplona Certyfikaty FCC Klasa A, znak CE Klasa A, norma bezpieczeństwa IEC , C-Tick

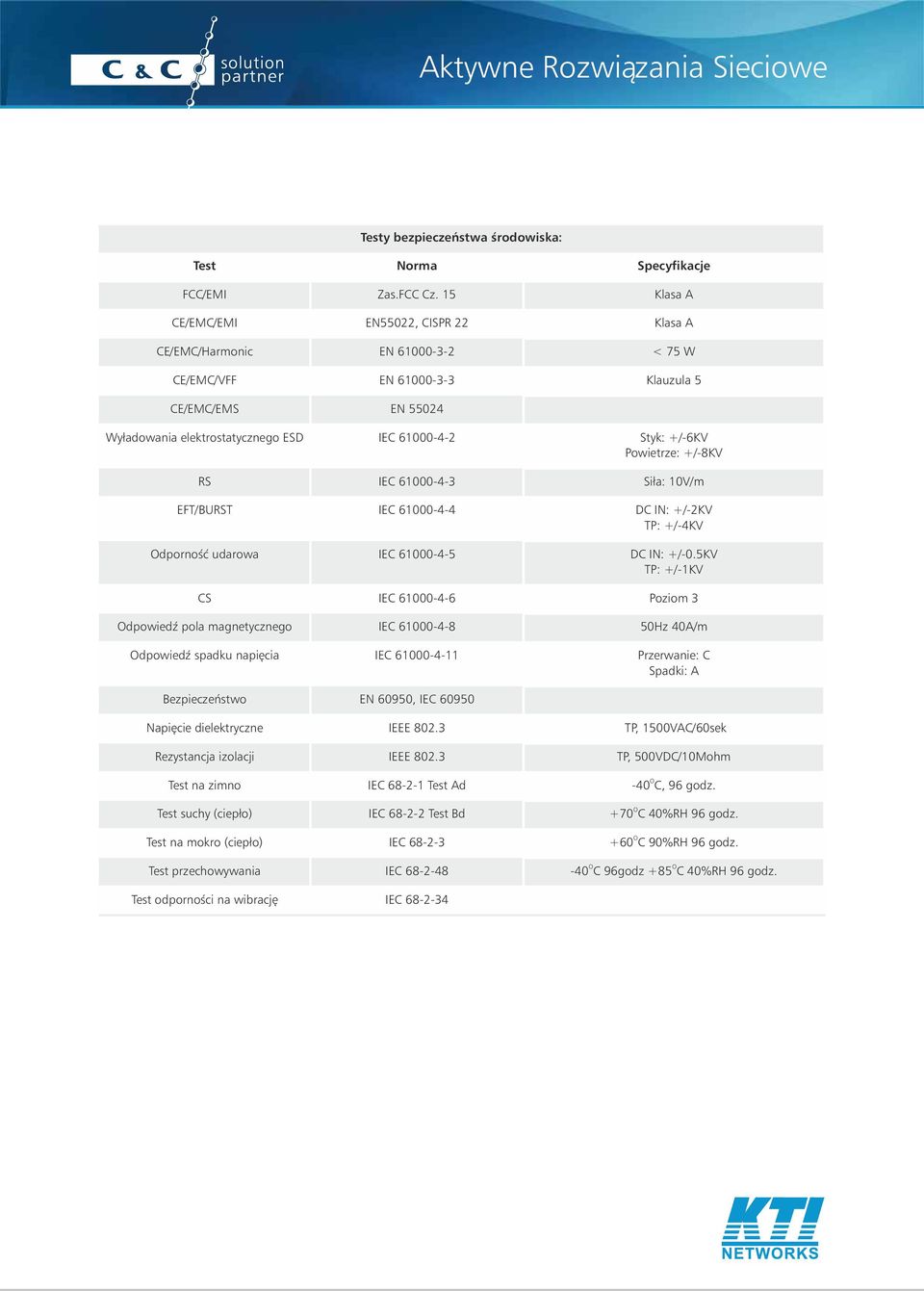

4 Testy bezpieczeństwa środowiska: Test Norma Specyfikacje FCC/EMI Zas.FCC Cz. 15 Klasa A CE/EMC/EMI EN55022, CISPR 22 Klasa A CE/EMC/Harmonic EN < 75 W CE/EMC/VFF EN Klauzula 5 CE/EMC/EMS EN Wyładowania elektrostatycznego ESD IEC Styk: +/-6KV Powietrze: +/-8KV RS IEC Siła: 10V/m EFT/BURST IEC DC IN: +/-2KV TP: +/-4KV dporność udarowa IEC DC IN: +/-0.5KV TP: +/-1KV CS IEC Poziom 3 dpowiedź pola magnetycznego IEC Hz 40A/m dpowiedź spadku napięcia IEC Przerwanie: C Spadki: A Bezpieczeństwo EN 60950, IEC Napięcie dielektryczne IEEE TP, 1500VAC/60sek Rezystancja izolacji IEEE TP, 500VDC/10Mohm Test na zimno Test suchy (ciepło) IEC Test Ad IEC Test Bd -40 C, 96 godz. +70 C 40%RH 96 godz. Test na mokro (ciepło) IEC Test przechowywania IEC C 90%RH 96 godz. -40 C 96godz +85 C 40%RH 96 godz. Test odporności na wibrację IEC

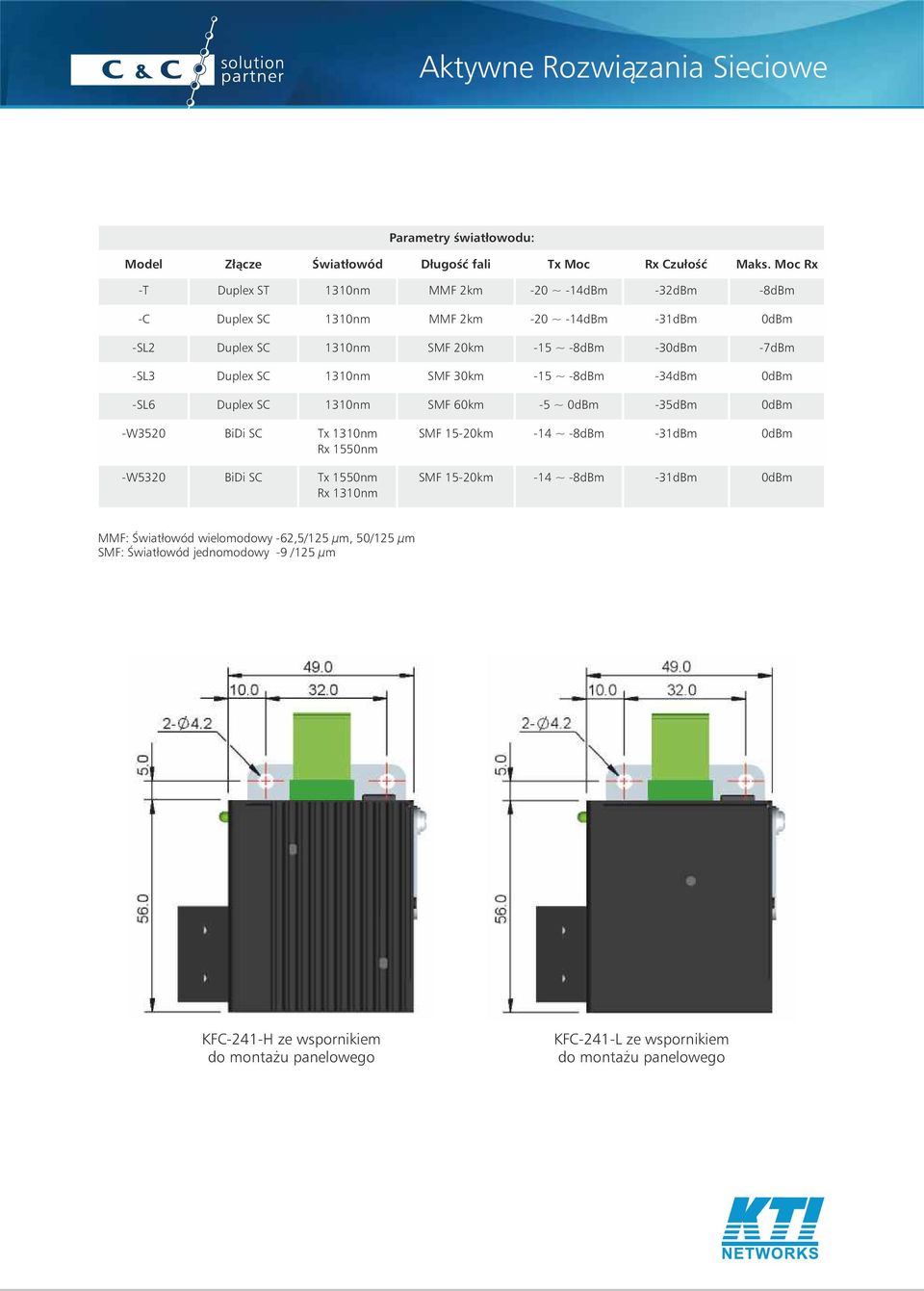

5 Parametry światłowodu: Model Złącze Światłowód Długość fali Tx Moc Rx Czułość Maks. Moc Rx -T Duplex ST 1310nm MMF 2km -20 ~ -14dBm -32dBm -8dBm -C Duplex SC 1310nm MMF 2km -20 ~ -14dBm -31dBm 0dBm -SL2 Duplex SC 1310nm SMF 20km -15 ~ -8dBm -30dBm -7dBm -SL3 Duplex SC 1310nm SMF 30km -15 ~ -8dBm -34dBm 0dBm -SL6 Duplex SC 1310nm SMF 60km -5 ~ 0dBm -35dBm 0dBm -W3520 BiDi SC Tx 1310nm Rx 1550nm -W5320 BiDi SC Tx 1550nm Rx 1310nm SMF 15-20km -14 ~ -8dBm -31dBm 0dBm SMF 15-20km -14 ~ -8dBm -31dBm 0dBm MMF: Światłowód wielomodowy -62,5/125 µm, 50/125 µm SMF: Światłowód jednomodowy -9 /125 µm KFC-241-H ze wspornikiem do montażu panelowego KFC-241-L ze wspornikiem do montażu panelowego

6 KFC-241-H ze wspornikiem do montowania w szynie DIN KFC-241-L ze wspornikiem do montowania w szynie DIN Informacje dotyczące zamówienia Model Rodzaj złącza DC IN DC IN Volt KFC-241-L-x TB-3P, DC Jack +4.5 ~ 50VDC KFC-241-H-x TB-3P +110VDC KFC-241-L-x KFC-241-H-x Światłowód Złącze Dystans -T MM Duplex ST 2km -C MM Duplex SC 2km -SL2 SM Duplex SC 20km -SL3 SM Duplex SC 30km -SL6 SM Duplex SC 60km -W3520 SM BiDi SC 20km -W5320 SM BiDi SC 20km MM: Światłowód wielomodowy SM: Światłowód jednomodowy Dystans: Referencyjna odległość połączenia ul. 17 Stycznia 119, Leszno tel fax leszno@ccpartners.pl ul. Polanki 67c Gdańsk tel fax gdansk@ccpartners.pl ul. Malinowa Katowice tel fax katowice@ccpartners.pl Ursynów Business Park ul. Puławska 303 wejście B Warszawa tel fax warszawa@ccpartners.pl
