1 CERTYFIKATOR OKABLOWANIA itnetworks.softing.com

2 Seria WireXpert 50 jest niedrogim testerem okablowania z możliwością aktualizacji, który rozwija się wraz z Twoimi potrzebami. Zainwestuj najpierw w opcje, których naprawdę potrzebujesz, a urządzenie zaktualizuj później w razie potrzeby. Dostępne są opcje certyfikacji okablowania miedzianego do kategorii 6A/klasy E A, certyfikacji tier 1 światłowodów jedno- i wielomodowych oraz tester łączący certyfikację okablowania miedzianego i światłowodowego. Poszczególne opcje mogą być z łatwością zaktualizowane za pomocą klucza licencyjnego. Jeśli w przyszłości będziesz potrzebować certyfikacji okablowania do kategorii 8/ klasy I i II, wszystkie modele mogą być również uaktualnione do tego zakresu częstotliwości. Pełna elastyczność z serią Teraz możesz wybrać jedną z trzech wersji produktu: WireXpert500 certyfikator miedzi certyfikator światłowodów -PLUS certyfikator miedzi i światłowodów A gdy zmienią się Twoje wymagania? Możesz z łatwością zaktualizować wszystkie urządzenia do testowania miedzi i światłowodów a także okablowania kategorii 8/klasy I i II. Szybkie i proste na najwyższej produktywności wykonuje certyfikację okablowania kategorii 6 A w kilka sekund. Oferuje intuicyjną nawigację poprzez menu na ekranie i generuje profesjonalne raporty przez oprogramowanie export. Oprogramowanie export: Profesjonalne zarządzanie danymi posiada oprogramowanie raportujące export na PC. export ułatwia zarządzanie danymi i generację profesjonalnych raportów oraz dokumentów gwarancyjnych. Dodatkowo, oprogramowanie export umożliwia testowanie oparte na listach, hierarchiczny schemat etykietowania kabli. Dzięki export można również skorygować pomiary, które zostały początkowo wykonane z nieprawidłowymi standardami pomiarowymi. Dzięki ponownej certyfikacji operator może zastosować odpowiednie standardy pomiarowe do danych z mocą wsteczną. Integralność danych pozostaje, ponieważ data pomiarów nie zmienia się. Udowodniona dokładność opiera się na systemie pomiarowym zweryfikowanym niezależnie przez renomowane laboratoria testowe, w tym ETL. Program wsparcia XpertCare Aby chronić inwestycje włożone w certyfikatory okablowania, wymagają one obsługi oraz okazjonalnej konserwacji. Jeśli stale używasz WireXpert i obawiasz się przestoju, oferujemy Ci program wsparcia XpertCare. XpertCare gwarantuje Ci znacznie więcej niż standardowa gwarancja, dzięki czemu Twoje inwestycje są chronione w najlepszy możliwy sposób. pertcare & & CAT 8 AKTUALIZACJA -PLUS AKTUALIZACJA Więcej informacji o programie wsparcia XpertCare: itnetworks.softing.com/xpertcare-support 2

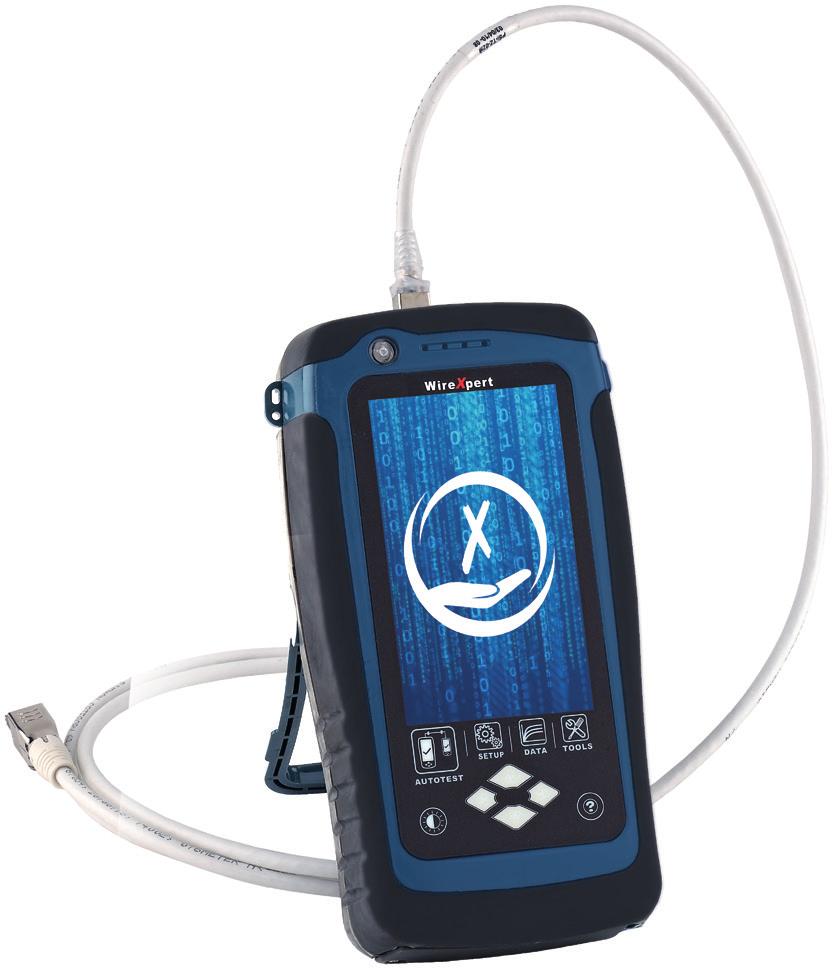

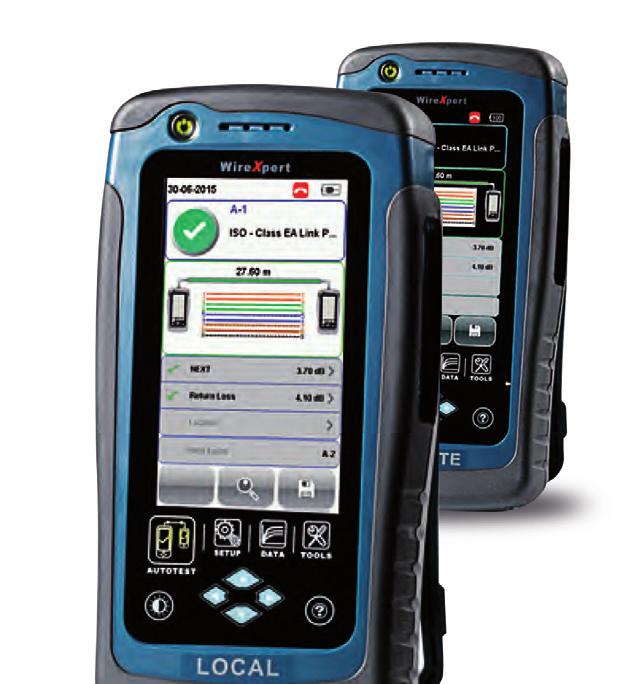

3 Certyfikator miedzi Cechy kluczowe Zaawansowana certyfikacja okablowania do 500MHz Certyfikacja zgodna ze standardami przemysłowymi klasa D/E/E A & kategoria 5e/6/6 A Spełnia wymagania dokładności TIA i ISO Level IIIe Testowanie certyfikacyjne patchcordów Testowanie Ethernetu przemysłowego ze złączami RJ45 i M12, testowanie łącza E2E Zaawansowane raportowanie i dokumentacja Niedrogi certyfikator okablowania i przemysłowego Ethernetu Łatwy w użytku i wzmocniony design posiada intuicyjny dotykowy interfejs użytkownika, z jasnym i kolorowym ekranem LCD zaprojektowanym do pracy w ciężkim, przemysłowym otoczeniu. Dual Control System (DCS) - wyposażony w identyczne urządzenia dla jednostki zdalnej i lokalnej - umożliwia prostą i szybką obsługę cykli testowych. Niezależnie od tego, czy jest używany przez dwóch techników czy jedną osobę, czas przejścia pomiędzy punktami jest zminimalizowany. Testy okablowania Ethernetu przemysłowego Rozwiązanie testowe okablowania Ethernetu przemysłowego zawiera różne zestawy przewodów testowych do pomiarów w konfiguracjach Channel i Permanent link oraz do łączy E2E (adaptery E2E należy zamówić oddzielnie) z zastosowaniem złączy Ethernetu przemysłowego, takich jak złącze M12 z kodowaniem D. Dostępne opcje zawierają również np. zestawy przewodów testowych z interfejsem M12 z kodowaniem X oraz interfejsem RJ45, umożliwiając efektywne testowanie okablowania Ethernetu przemysłowego gotowego na 10Gig. Testowanie kabli koncentrycznych wspiera również testowanie kabli koncentrycznych pod kątem tłumienia, długości, rezystancji, opóźnienia oraz strat odbiciowych z wykorzystaniem opcjonalnych adapterów testowych do kabli koncentrycznych. Aktualizacja do testowania światłowodów może zostać zaktualizowany do WireXpert 500-PLUS, aby testować zarówno okablowanie miedziane jak i światłowodowe. Licencja oprogramowania certyfikacji Tier 1 swiatłowodów Adaptery i akcesoria do certyfikacji okablowania miedzianego Para adapterów Channel klasy E A /CAT 6 A Para adapterów Permanent link klasy E A /CAT 6 A Para adapterów do kabli koncentrycznych Para adapterów CAT 5e/6/6 A do patchcordów Twarda torba transportowa W celu uzyskania informacji o innych dostępnych opcjach i akcesoriach, prosimy o kontakt z RateArt. Zestaw LAN Certyfikator okablowania miedzianego Klasa D, E, E A i CAT 5e, 6, 6 A Zawiera: 2 jednostki pomiarowe, LOCAL (lokalną) i REMOTE (zdalną) Parę adapterów Channel CAT 6 A Parę adapterów link CAT 6 A 2 słuchawki z mikrofonem Baterie Li-Ion Zasilacze Pendrive USB Miękki pokrowiec transportowy Certyfikat kalibracji i oprogramowanie raportujące Zestaw Aktualizacje certyfikatora okablowania miedzianego Aktualizacja do Możesz w każdej chwili zaktualizować swój certyfikator miedzi do testowania do 2500MHz na kablach skrętnych oraz miedzianych koncentrycznych klasy D, E, E A, F A, I, II i CAT 5E, 6, 6 A, 8 Licencja oprogramowania certyfikacji okablowania CAT 8/ klasy I i II Certyfikat kalibracji Uwaga: W celu aktualizacji, jednostkę należy wysłać do centrum serwisowgo. rateart.pl itnetworks.softing.com 3

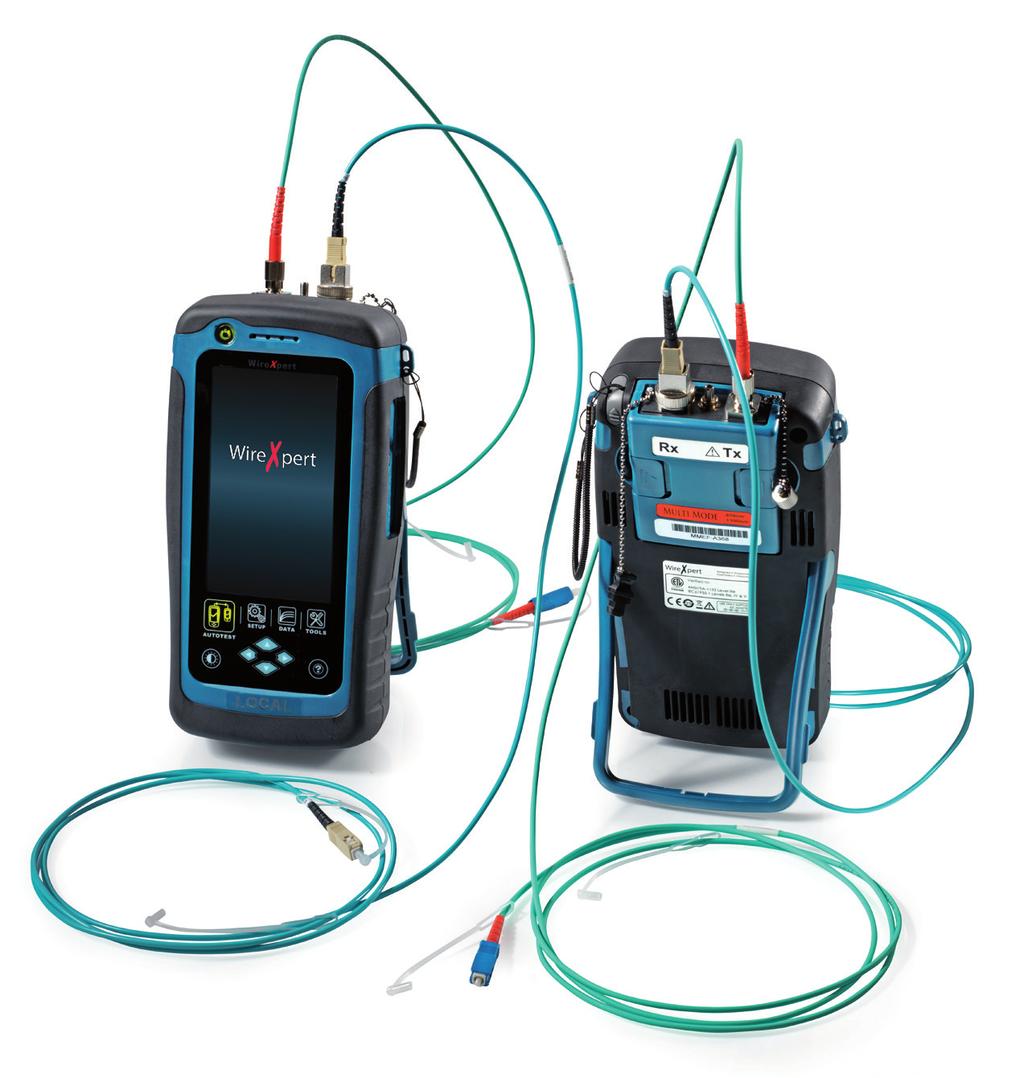

4 Certyfikator światłowodów Certyfikator światłowodów z innowacyjną konstrukcją stworzoną specjalnie, aby w szybszy i łatwiejszy sposób certyfikować okablowanie światłowodowe. Jest on również ekonomiczny i przyszłościowy oraz może zostać zaktualizowany do wersji. Posiada wersję Multimode EF a także wersję Quad (MMEF + SM). Dostępna jest również wersja MPO. Cechy Certyfikacja Tier 1 dla standardów ISO/IEC i TIA 568 C.3 Dostępne opcje do certyfikacji długości i strat na jednomodach dla długości fali m i na okablowaniu wielomodowym EF dla długości fali nm Bezproblemowo integruje raporty z testowania okablowania miedzianego i światłowodowego do oprogramowania export, pozwalając użytkownikowi na generowanie profesjonalnych raportów z testów certyfikacyjnych i gwarancyjnych. Podwój swoją produktywność dzięki technologii DCS TM stosując każdą jednostkę jako niezależny certyfikator optyczny Zestaw Quad (-QU) Certyfikator okablowania światłowodowego dostępny jest również w konfiguracji QUAD. W tej konfiguracji, certyfikator zostanie wysłany z zestawem modułów wielomodowych MMEF oraz jednomodowych. Dostępne akcesoria: cyfrowy mikroskop światłowodowy Końcówki złączy muszą być sprawdzane i oceniane przed testowaniem oraz za każdym razem, gdy złącza są parowane, aby uniknąć zanieczyszczeń i uszkodzeń. Kontrola i ocena powierzchni czołowej za naciśnięciem jednego przycisku Automatyczna analiza zgodna z IEC Kompatybilne z WireXpert i FiberXpert, połączenie przez USB Adaptery dla podstawowych złączy optycznych dołączone do mikroskopu Zestawy wielomodowe i jednomodowe (-MMEF * /-SM ** ) Zestawy do pomiarów strat optycznych WireXpert dostępne są dla sieci wielo- i jednomodowych. To modułowe rozwiązanie pozwala na testowanie obu typów sieci na tej samej jednostce WireXpert dzięki wymiennym adapterom. Każdy moduł umożliwia wykonywanie bardzo dokładnych pomiarów długości i strat dla dwóch długości fali zgodnie z wymaganiami różnych standardów. Oba zestawy wspierają certyfikacje okablowania zarówno poziomowego jak i pionowego dzięki wykonywaniu pomiarów dwiema długościami fali na każdym adapterze. Zestawy testowe MPO (-MPO) Rozwiązanie testowe MPO od WireXpert umożliwia menadżerom IT centrów danych na szybkie i dokładne potwierdzenie jakości łączy MPO. Dodatkowo, pozwala na wykonywanie inspekcji komponentów MPO takich jak kasety. Kluczową cechą tego rozwiązania jest 5-sekundowy Autotest, która zawiera detekcję mapy połączeń światłowodowych oraz pomiary strat na każdym kanale. 4

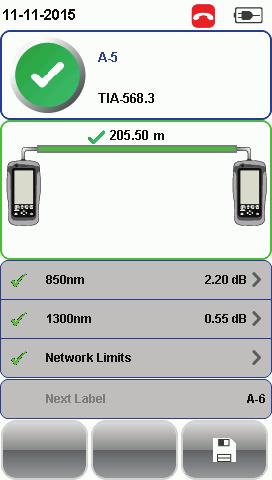

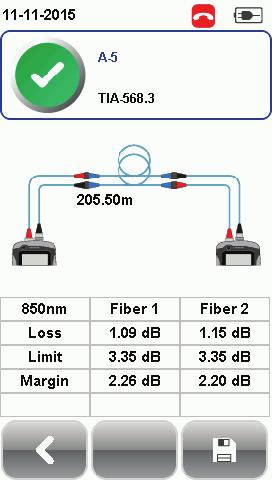

5 Aktualizacje certyfikatora światłowodowego Aktualizacja do testowania miedzi W każdej chwili możesz zaktualizować swój certyfikator okablowania światłowodowego do testowania okablowania miedzianego do 500MHz na kablach skrętnych oraz koncentrycznych miedzianych klasy D, E, E A i CAT 5e, 6, 6 A Licencja oprogramowania do certyfikacji klasy E A Voucher kalibracji Aktualizacja do Możesz w każdej chwili zaktualizować swój certyfikator okablowania światłowodowego do testowania do 2500MHz na kablach skrętnych oraz miedzianych koncentrycznych klasy D, E, E A, F A, I, II and CAT 5E, 6, 6 A, 8. Licencja oprogramowania certyfikacji okablowania kategorii 8/klasy I i II Certyfikat kalibracji Uwaga: W celu aktualizacji jednostkę należy wysłać do centrum serwisowego Wyniki AUTOTESTu MMEF Fiber Szczegółowe wyniki dla długości fali 850nm Szczegółowe wyniki dla długości fali 1300 nm rateart.pl itnetworks.softing.com 5

6 -Plus: certyfikator okablowania miedzianego i światłowodowego & & CAT 8 Certyfikator -Plus do okablowania miedzianego i światłowodowego ustawia nowe standardy łatwości w obsłudze dzięki dotykowemu, graficznemu interfejsowi zarówno w jednostce zdalnej jak i lokalnej. Innowacyjny design łączy lepszą dokładność pomiarów z niskimi kosztami posiadania i łatwością użytkowania. Jednostki wspierają pomiary w zakresie częstotliwości 1-500MHz i mogą zostać zaktualizowane do największego zakresu częstotliwości do 2500MHz. Cechy Połączony tester miedzi 500MHz oraz światłowodów SM i MM Najbardziej zaawansowana certyfikacja okablowania dla wszystkich standardów: klasa D/E/E A, kategoria 5e/6/6A Dokładność zweryfikowana niezależnie przez ETL Przewyższa wymagania dokładności ISO i TIA Level IIIe Zatwierdzony przez firmy na całym świecie Dostępnych wiele modułów pomiarowych np. testowanie patchcordów, przemysłowego Ethernetu, RJ45, MMC PRO Wykonywanie rozszerzonej certyfikacji światłowodów MM nm i SM nm MPO Multimode Zaawansowane raportowanie i certyfikacja Jedyny certyfikator wspierający wymagania wszystkich centrów danych, okablowań lokalowych i przemysłowego Ethernetu Łatwy w użytku i wzmocniony design posiada intuicyjny dotykowy interfejs użytkownika, z jasnym i kolorowym ekranem LCD zaprojektowanym do pracy w ciężkim, przemysłowym otoczeniu. Dual Control System (DCS TM ) wyposażony w identyczne urządzenia dla jednostki zdalnej i lokalnej - umożliwia prostą i szybką obsługę cykli testowych. Niezależnie od tego, czy jest używany przez dwóch techników czy jedną osobę, czas przejścia pomiędzy punktami jest zminimalizowany. -PLUS Aktualizacja do Możesz w każdej chwili zaktualizować swój certyfikator okablowania światłowodowego/miedzianego do testowania do 2500MHz na skrętkach oraz miedzianych kablach koncentrycznych klasy D, E, E A,F A, I, II i CAT 5e, 6, 6 A, 8. Aktualizacje -PLUS AKTUALIZACJA Licencja oprogramowania certyfikacji okablowania CAT 8/klasy I i II Certyfikat kalibracji Uwaga: W celu aktualizacji jednostkę należy wysłać do centrum serwisowego. AKTUALIZACJA Szybkie i proste dla najwyższej produktywności wykonuje certyfikację okablowania kategorii 6A w kilka sekund. Oferuje intuicyjną nawigację poprzez menu na ekranie i generuje profesjonalne raporty przez oprogramowanie export. 6

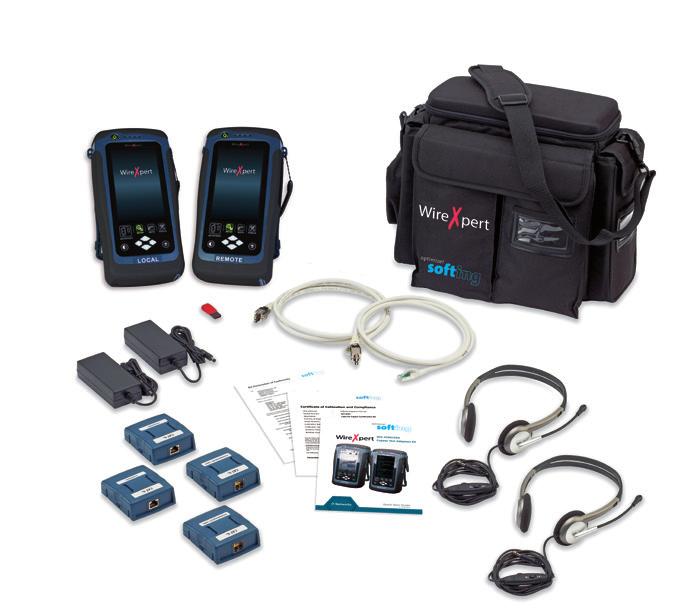

7 Tabela porównawcza & -MMEF, Który wybrać? -SM, -QU, -MPO WireXpert 500-PLUS Zastosowania Zakres częstotliwości 500 MHz z możliwością aktualizacji do 2,500 MHz 2,500 MHz CAT/klasa CAT 6 A/klasa E A CAT 6 A/klasa E A CAT 8/klasa I & II Dual Control System (DCS TM ) Ekran dotykowy na obu jednostkach Opcjonalny mikroskop inspekcyjny Parametry testowania i pomiarów okablowania miedzianego Mapa połączeń Generacja tonów Pomiary RF (NEXT; tłumienność, straty odbiciowe,...) Rozrzut opóźnienia, opóźnienie, rezystancja Parametry testowania i pomiarów okablowania światłowodowego fali 850 nm-1,300 nm 1,310 nm-1,550 nm Tłumienność Raportowanie Oprogramowanie raportujące export na PC Swiatłowód Konfiguracje zamówienia () () PLUS ( & ) ( & ) Wszystkie zestawy zawierają 2 zasilacze, 2 słuchawki z mikrofonem, skróconą instrukcję obsługi, pendrive a 4 GB USB z oprogramowaniem i instrukcją, miękką torbę transportową (twarda torba opcjonalnie). 1 lokalna & 1 zdalna jednostka z licencją na testowanie miedzi 500 MHz 2 adaptery Link CAT 6 A z kablami 2 adaptery Channel CAT 6 A 1 lokalna & 1 zdalna jednostka z licencją na testowanie swiatłowodów -MMEF zawiera kompletny zestaw MMEF -SM zawiera kompletny zestaw SM -QU zawiera kompletny zestaw MMEF & SM -MPO zawiera kompletny zestaw MPO 1 lokalna & 1 zdalna jednostka z licencją na testowanie miedzi 500 MHz i światłowodów 2 adaptery Link CAT 6 A z kablami 2 adaptery Channel CAT 6 A Uwaga: Głowice do testowania światłowodów należy kupić oddzielnie 1 lokalna & 1 zdalna jednostka z licencją na testowanie miedzi 2500 MHz i światłowodów 2 adaptery Link CAT 6 A z kablami 2 adaptery Channel CAT 6 A Uwaga: Głowice do testowania światłowodów należy kupić oddzielnie rateart.pl itnetworks.softing.com 7

8 Parametr TESTOWANIE MIEDZI Testowanie certyfikacyjne Maks. dł. kabla dla dwukierunkowego testu Cykle wstrzykiwań Specyfikacja TIA 568-C.2 CAT 5e, 6, 6A ISO/IEC 11801, EN klasa D, E, E A Testowanie patchcordów CAT 5e, 6, 6A 500 m Channel: 10,000 typowo Permanent link: 5,000 typowo PARAMETRY TESTU Jak podano w TIA 1152, IEC Mapa połączeń Rezystancja pętli 0 do 40 Ω, ±0.1 Ω 0 do 500 m, ±0.5 m (testowanie dwukierunkowe) Opóźnienie propagacji i rozrzut opóźnienia 0 do 5,000 ns, ±1 ns Tłumienność 0 do 70 db, ±0.1 db Pair-to-Pair oraz Power-Sum NEXT 0 do 85 db, ±0.2 db Pair-to-Pair oraz Power-Sum ACRF 0 do 85 db, ±0.2 db Straty odbiciowe 0 do 40 db, ±0.2 db ACRN, PSACRN 0 do 85 db, ±0.5 db Zaawansowana diagnostyka Lokalizator błędów w dziedzinie czasu dla RL i NEXT Dokładność pomiaru Przekracza TIA 1152 Level IIIe, IEC Level IIIe Zakres częstotliwości pomiaru MHz TESTOWANIE ŚWIATŁOWODÓW - SM Długości fali 1,310 nm-1,550 nm Typ złącza SC, LC (wymagany dodatkowy adapter) Standard testu TIA 568 C.3, IEC PARAMETRY TESTU Strata 0 do 31 db, ±0.2 db 0 do 20,000 m, ±1.5 m Moc wyjściowa -5 dbm do -9 dbm Czułość odbiornika -40 dbm TESTOWANIE ŚWIATŁOWODÓW- MM/MMEF Długości fali 850 nm-1,300 nm Typ złącza SC/FC-SC Standard testu TIA 568 C.3, IEC PARAMERTY TESTU Strata 0 do 24 db, ±0.2 db 0 do 2,000 m, ±1.5 m Zakres dynamiki 24 db/12 db Moc wyjściowa -4 dbm do -10 dbm / -16 dbm do -20 dbm Czułość odbiornika -34 dbm / -40 dbm Zgodność z Encircled-Flux (EF) IEC (MMEF) fali VFL 650 nm (MMEF) Moc 0 dbm (MMEF) SPECYFIKACJE OGÓLNE Interfejsy Interfejs sondy, RJ-45 Ethernet, host USB i urządzenie, gniazdo na słuchawki, gniazdo zasilania Wyświetlacz 6" przemysłowy LCD, dotykowy na obu jednostkach Obudowa Wzmocniony plastik z gumową obudową, wytrzymuje test upadku z 1.5 m na twardą powierzchnię Mozliwości jednostki zdalnej Podgląd wyników testu, zapis testów, uruchamianie autotest Zasilacz AC V do 12 V, adapter 3A Ochrona przed przepięciem wejściowym Chroniony przed napięciami Telco Bateria Wyjmowalna i ładowalna Li-Ion Pojemność baterii >8 godzin ciągłej pracy Pojemność pamieci wewnętrznej >6,000 wyników testu miedzi z pełnymi informacjami dla CAT 6A Pamięć zewnętrzna Pamięć flash USB Wymiary 223 X 124 X 70 mm (z adapterem CH 6A CH) Waga 1 kg Obsługiwane języki TW, CS, EN, FI, FR, DE, IT, JA, KO, PL, PT, RU, ES, SV, TR Okres kalibracji 1 rok ŚRODOWISKO Temperatura pracy 0 do 40 C Temperatura przechowywania -20 do 60 C Wilgotność względna 10% do 80% MINIMALNE WYMAGANIA SYSTEMOWE DLA OPROGRAMOWANIA RAPORTUJĄCEGO Microsoft Windows Vista/7/8/10, 32 lub 64 bity Intel Core 2 Duo, 2 GHz 200 MB wolnej przestrzeni dyskowej 1 GB RAM Microsoft.NET Framework 4.0 Kontakt Polska RateArt Lenartowicza Łódź Tel.: biuro@rateart.pl France Softing SARL 87 Rue de Général Leclerc Créteil Phone: info.france@softing.com Aby uzyskać więcej informacji, prosimy o kontakt: 2018 Softing IT Networks. In line with our policy of continuous improvement and feature enhancement, product specifications are subject to change without notice. All rights reserved. Softing and the Softing Logo are trademarks or registered trademarks of Softing AG. All other trademarks, registered or unregistered, are sole property of their respective owners. Rev
