Audyt okablowania strukturalnego. Artur Sierszeń

Transkrypt

1 Audyt okablowania strukturalnego Artur Sierszeń

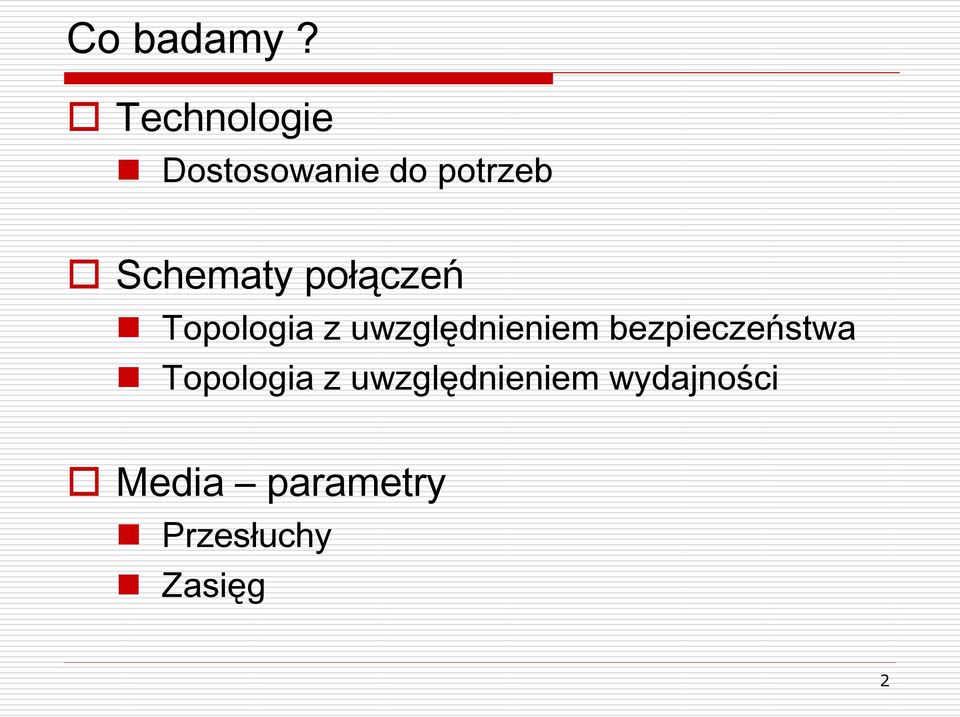

2 Co badamy? Technologie Dostosowanie do potrzeb Schematy połączeń Topologia z uwzględnieniem bezpieczeństwa Topologia z uwzględnieniem wydajności Media parametry Przesłuchy Zasięg 2

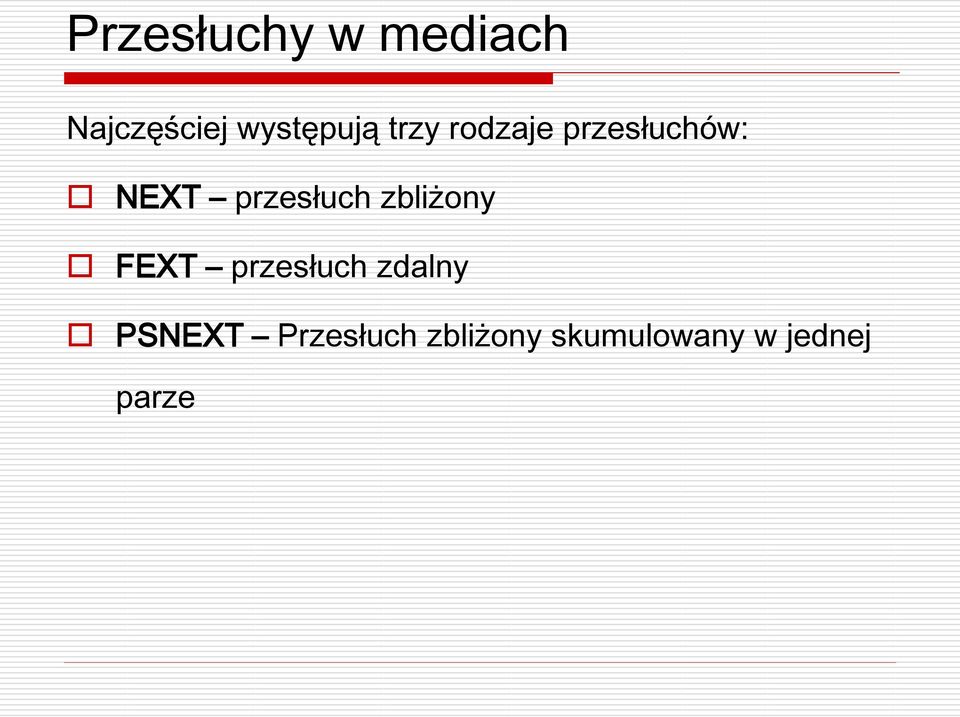

3 Przesłuchy w mediach Najczęściej występują trzy rodzaje przesłuchów: NEXT przesłuch zbliżony FEXT przesłuch zdalny PSNEXT Przesłuch zbliżony skumulowany w jednej parze

4 Rodzaje przesłuchu - NEXT Przesłuch zbliżony (NEXT) jest to stosunek amplitud napięcia sygnału testowego i sygnału przesłuchu mierzonych na tym samym końcu połączenia.

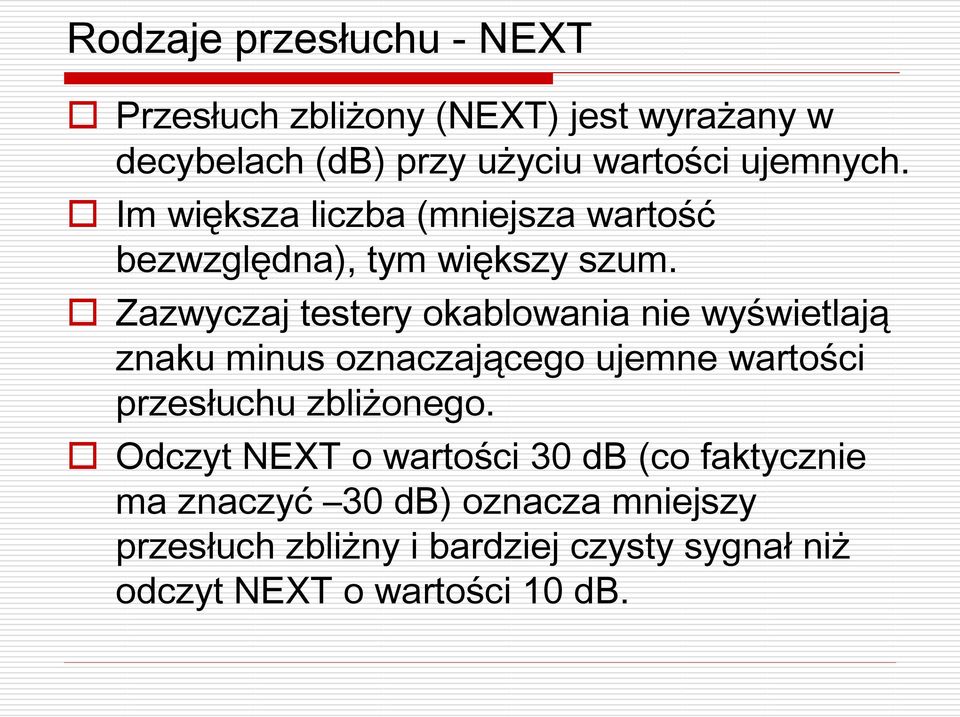

5 Rodzaje przesłuchu - NEXT Przesłuch zbliżony (NEXT) jest wyrażany w decybelach (db) przy użyciu wartości ujemnych. Im większa liczba (mniejsza wartość bezwzględna), tym większy szum. Zazwyczaj testery okablowania nie wyświetlają znaku minus oznaczającego ujemne wartości przesłuchu zbliżonego. Odczyt NEXT o wartości 30 db (co faktycznie ma znaczyć 30 db) oznacza mniejszy przesłuch zbliżny i bardziej czysty sygnał niż odczyt NEXT o wartości 10 db.

6 Rodzaje przesłuchu - FEXT Ten przesłuch nosi nazwę przesłuchu zdalnego, czyli FEXT.

7 Rodzaje przesłuchu - FEXT Ze względu na tłumienność przesłuch pojawiający się dalej od nadajnika powoduje mniejszy szum w kablu niż przesłuch zbliżony. Szum powodowany przez przesłuch zdalny nadal powraca do źródła, ale jest tłumiony podczas powrotu. Dlatego nie stanowi on takiego problemu jak przesłuch zbliżony.

8 Rodzaje przesłuchu - PSNEXT Przesłuch zbliżony skumulowany w jednej parze (PSNEXT) jest wynikiem kumulacji przesłuchów zbliżonych pochodzących ze wszystkich par przewodów w kablu.

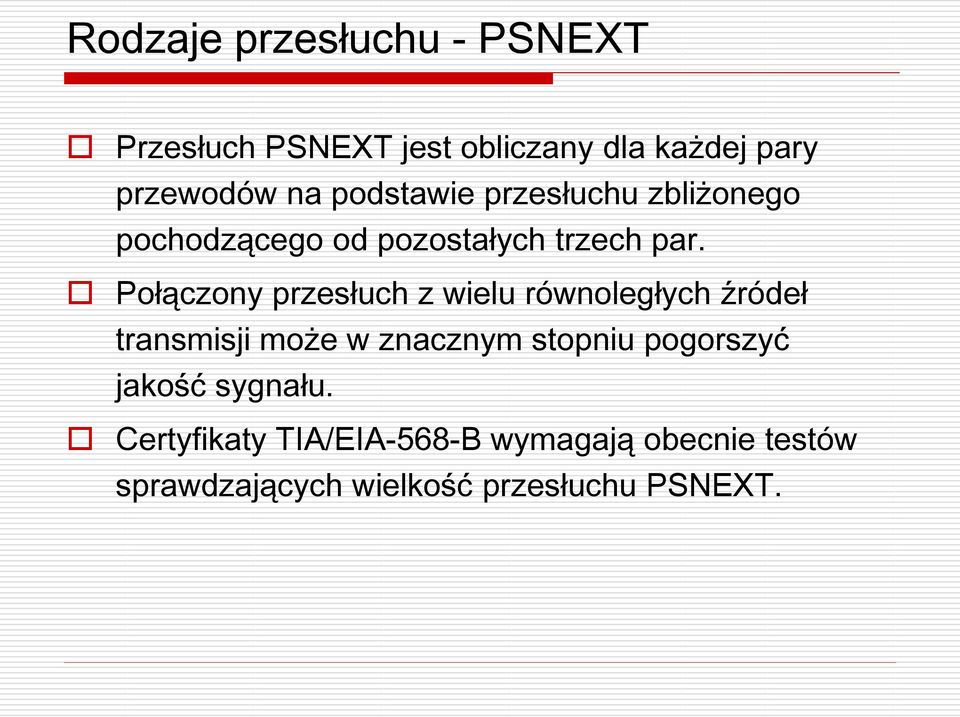

9 Rodzaje przesłuchu - PSNEXT Przesłuch PSNEXT jest obliczany dla każdej pary przewodów na podstawie przesłuchu zbliżonego pochodzącego od pozostałych trzech par. Połączony przesłuch z wielu równoległych źródeł transmisji może w znacznym stopniu pogorszyć jakość sygnału. Certyfikaty TIA/EIA-568-B wymagają obecnie testów sprawdzających wielkość przesłuchu PSNEXT.

10 Standardy testowania kabli Dziesięć podstawowych parametrów, które muszą być przetestowane dla połączenia kablowego, aby spełniało standardy TIA/EIA: mapa połączeń tłumienność przejścia przesłuch zbliżony (NEXT) przesłuch zbliżony skumulowany w jednej parze (PSNEXT) wyrównany współczynnik przesłuchu zdalnego (ELFEXT) skumulowany współczynnik przesłuchu zdalnego (PS ELFEXT) straty odbiciowe opóźnienie propagacji długość kabla różnica opóźnień (delay skew)

11 Inne parametry testowe

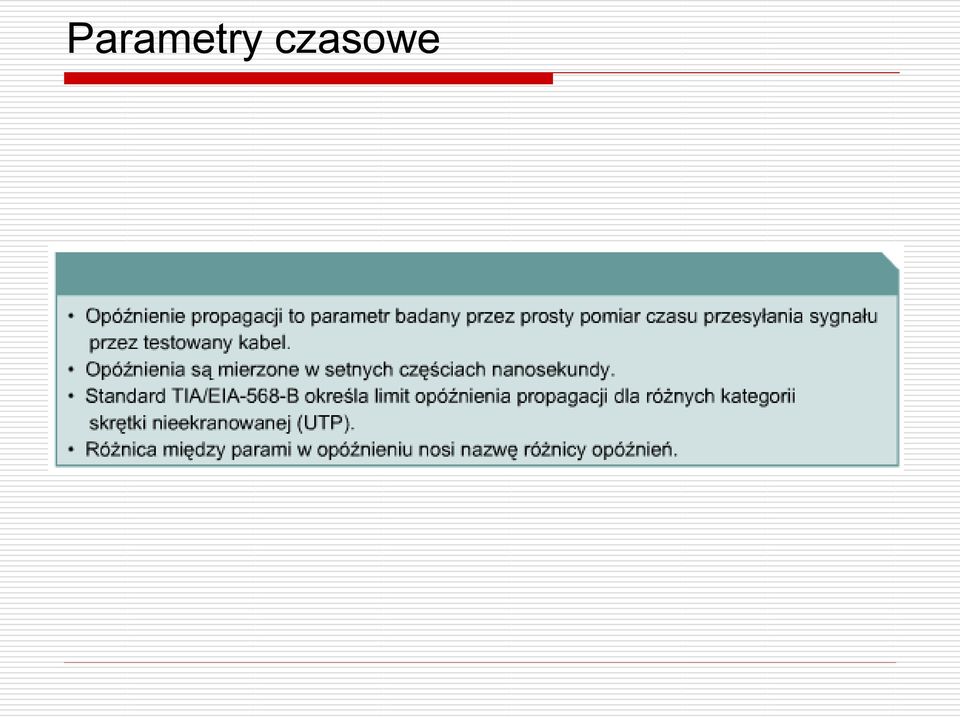

12 Parametry czasowe

13 Testowanie światłowodów

14 Urządzenia pomiarowe

15 Pomiar miedzianego okablowania strukturalnego Pomiar parametrów transmisyjnych okablowania światłowodowego Pomiar reflektometryczny traktów światłowodowych Sieć bezprzewodowa 15

16 Pomiar miedzianego okablowania strukturalnego LanTEK II 500 firmy Ideal Industries kable miedziane UTP, FTP, ScTP, STP, BNC TIA kat. 3, 4, 5, 5E, 6 oraz 6A "Permanent Link", "Basic Link" lub "Channel ISO11801/ EN klasa A, B, C, D, E i EA IEEE 10Base5, 10Base2 i 10Base-T IEEE Token Ring 4Mbps i 16Mbps IEEE 100Base-TX, 100Base-T4 IEEE (100VG-AnyLan) 4-UTP i 2-STP ANSI TP-PMD Aus/NZ Klasa C, D "Basic Link" i "Channel" 16

17 Pomiar miedzianego okablowania strukturalnego Wszystkie pomiary mają za zadanie sprawdzenie okablowania strukturalnego z powszechnie obowiązującymi normami i standardami. Systemy okablowania strukturalnego są opisane przez międzynarodowe normy i standardy, które określają ich parametry. Pomiar wykonywany przez testery okablowania strukturalnego mają na celu odniesienie ich wyników do wartości granicznych zdeterminowanych przez te normy i standardy. Wyniki pomiarów są podstawą do przeprowadzenia w dalszej kolejności certyfikacji okablowania strukturalnego. Poprawność testów umożliwia weryfikację okablowania (struktury kablowej sieci komputerowej) pod kątem możliwości transmisyjnej. 17

18 Pomiar miedzianego okablowania strukturalnego Czas pomiarów Według parametrów miernika ok. 11 sek. trwa pomiar jednego punktu sieci logicznej dla kat. 5E dla kategorii 6 wynosi 14 sek uwzględniając wszystkie dodatkowe czynności należy przyjąć ok. 1-1,5 min na każdy punkt pomiarowy. 18

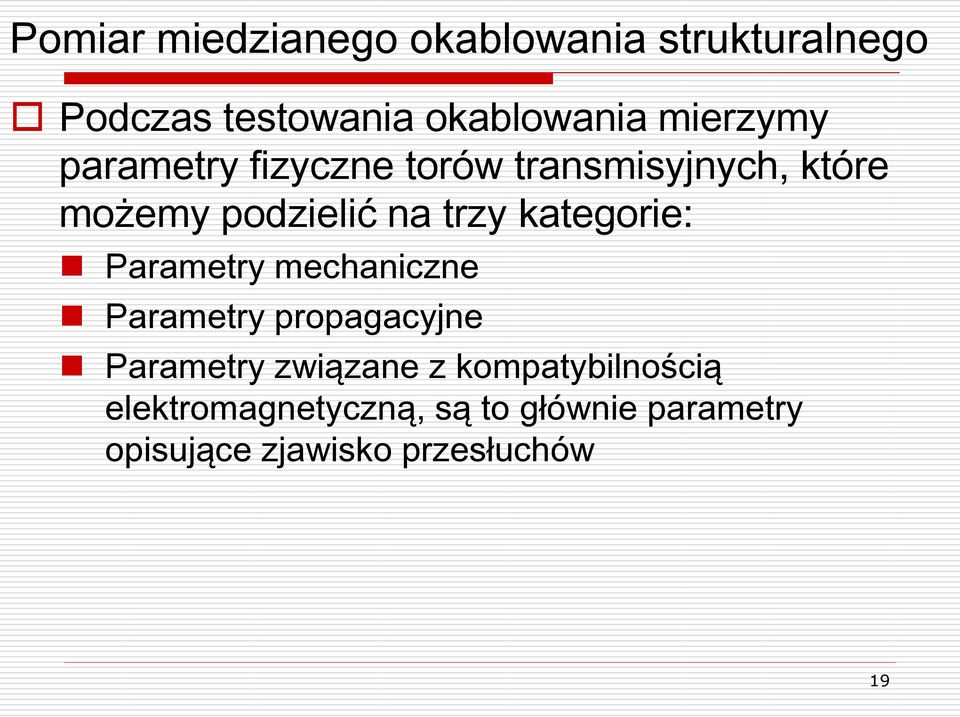

19 Pomiar miedzianego okablowania strukturalnego Podczas testowania okablowania mierzymy parametry fizyczne torów transmisyjnych, które możemy podzielić na trzy kategorie: Parametry mechaniczne Parametry propagacyjne Parametry związane z kompatybilnością elektromagnetyczną, są to głównie parametry opisujące zjawisko przesłuchów 19

20 Pomiar miedzianego okablowania strukturalnego Parametry mechaniczne poprawność podłączenia przewodów (mapa połączeń) - sprawdzenie poprawności połączenia przewodów długości torów transmisyjnych (długość przewodów l [m]) 20

21 Pomiar miedzianego okablowania strukturalnego Parametry propagacyjne opóźnienie propagacji (tp [ns]) błąd opóźnienia (Dtp [ns]) tłumienie (ATTN [db]) - jest parametrem określającym straty sygnału w torze transmisyjnym impedancja charakterystyczna (Zo [om]) - jest parametrem ściśle związanym z geometrią kabla (grubość drutów, odległości pomiędzy nimi) i przedstawia miarę niejednorodności, zniekształceń toru straty odbiciowe (RL [db]) - są miarą uwzględniającą niedopasowanie impedancyjne i niejednorodności toru 21

22 Pomiar miedzianego okablowania strukturalnego Parametry związane z kompatybilnością elektromagnetyczną, są to głównie parametry opisujące zjawisko przesłuchów (1) NEXT - Near-End Crosstalk [db] - przesłuch zbliżny, opisujący wartość przesłuchów z danego toru, mierzony z bliższego końca toru transmisyjnego FEXT - Far-End Crosstalk [db] - przesłuch zdalny, opisujący wartość przesłuchów z danego toru, mierzony z dalszego końca toru transmisyjnego PS NEXT - Power Sum Near-End Crosstalk [db] - współczynnik przesłuchu, opisujący wartość przesłuchów typu NEXT pochodzących od wielu sąsiednich torów 22

23 Pomiar miedzianego okablowania strukturalnego Parametry związane z kompatybilnością elektromagnetyczną, są to głównie parametry opisujące zjawisko przesłuchów (2) PS FEXT - Power Sum Far-End Crosstalk [db] - współczynnik przesłuchu, opisujący wartość przesłuchów typu FEXT pochodzących od wielu sąsiednich torów EL FEXT - Equal Level Far-End Crosstalk [db] - współczynnik przesłuchu, opisujący wartość przesłuchów z danego toru typu NEXT z tą różnicą, że pomiar następuje z przeciwległego końca w stosunku do generatora sygnału 23

24 Pomiar miedzianego okablowania strukturalnego Parametry związane z kompatybilnością elektromagnetyczną, są to głównie parametry opisujące zjawisko przesłuchów (3) PS ELFEXT - Power Sum Equal Level Far-End Crosstalk [db] - współczynnik przesłuchu, idea jest podobna jak dla parametru EL FEXT, z tą różnicą, że przesłuch pochodzi od wielu sąsiednich torów straty zakłóceń współbieżnych (LCL [db]) - miara zrównoważenia toru, współczynnik opisuje miarę zniekształceń sygnału wprowadzanego przez tor 24

25 Pomiar parametrów transmisyjnych światłowodów Przyrządy pomiarowe DTX-1800 firmy Fluke Networks (poziom dokładności III) z przystawkami do pomiaru światłowodów wielomodowych (DTX-MFM) Medium fizyczne Okablowanie wielodomowe (62,5µm, 50µm) oraz jednomodowe (10µm) 25

26 Pomiar parametrów transmisyjnych światłowodów Standardy pomiarowe TIA568A/B Fiber Optic (62,5µm, 50µm/62,5µm) ISO 1180 (62,5µm, 50µm) EN (62,5µm, 50µm) 1000BASE-LX SM 1000BASE-LX MM (62,5µm, 50µm) 1000BASE-SX (62,5µm, 50µm) FDDI (62,5µm, 50µm, 10 µm) 10BASE-FL (62,5µm, 50µm) 100BASE-FX (62,5µm, 50µm) 1000BASE-SX (62,5µm, 50µm) 1000BASE-LX (62,5µm, 50µm, 10µm) ATM52/ATM155Fiber (62,5µm, 50µm, 10µm) ATM155SWL/ATM622SWL (62,5µm, 50µm) ATM622 (62,5µm, 50µm, 10µm) 26

27 Pomiar parametrów transmisyjnych światłowodów Cel pomiarów Dla sieci LAN nie są wykonywane pomiary reflektometryczne. Nie ma wymogów stosowania tego rodzaju pomiarów dla sieci komputerowych bazujących na traktach optycznych. Wszelkie specyfikacje i normy odnoszące się do parametrów jakie powinny być spełnione przez sieci optyczne odnoszą się pomiaru tłumienności jednostkowej, mocy optycznej przekazywanej od nadajnika do odbiornika oraz długości traktów optycznych. Na traktach optycznych istnieje konieczność pomiarów określających jego zdolność do przekazywania odpowiedniej mocy optycznej do odbiornika. 27

28 Pomiar parametrów transmisyjnych światłowodów Czas pomiarów: Wg parametrów miernika ok. 20 sek. trwa pomiar jednego punktu sieci logicznej dla dwóch kierunków. Testowane parametry Podczas testowania okablowania światłowodowego, mierzymy głównie parametry transmisyjne, obrazujące jego zdolność do transmisji sygnałów 10/100/1000 Mbps. Wszystkie pomiary wykonywane są dwukierunkowo. 28

29 Pomiar parametrów transmisyjnych światłowodów Parametry mechaniczne poprawność podłączenia przewodów - sprawdzenie poprawności połączenia przewodów długości torów transmisyjnych (długość przewodów l [m]) Parametry propagacyjne opóźnienie propagacji (tp [ns]) błąd opóźnienia (Dtp [ns]) tłumienie (ATTN [db]/[dbm]) - jest parametrem określającym straty sygnału w torze transmisyjnym moc optyczną źródła (P [mw]) 29

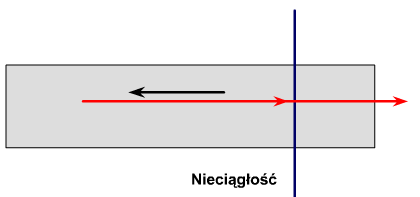

30 Pomiar parametrów transmisyjnych światłowodów POMIAR REFLEKTOMETRYCZNY TRAKTÓW ŚWIATŁOWODOWYCH Przyrządy pomiarowy Reflektometr OTDR (Optical Time Domain Reflectometer) Medium fizyczne Okablowanie wielodomowe (62,5µm, 50µm) Okablowanie jednomodowe (10µm) 30

31 Pomiar parametrów transmisyjnych światłowodów Cel pomiarów Reflektometr jest podstawowym urządzeniem pomiarowym stosowanym przy budowie i eksploatacji linii światłowodowych oraz produkcji kabli. Umożliwiają one określenie tłumienności jednostkowej kabli optycznych, tłumienności poszczególnych spoin i połączeń mechanicznych jak również określenie odległości występowanie wszelkich defektów i anomalii w kablach światłowodowych. Pomiar jest prowadzony z jednego końca linii w trzech oknach transmisyjnych (0,85µm, 1,3µm, 1,55µm). 31

32 Pomiar parametrów transmisyjnych światłowodów Testowane parametry mechaniczne poprawność podłączenia przewodów - sprawdzenie poprawności połączenia przewodów długości torów transmisyjnych (długość przewodów l [m]) lokalizacja defektów i nieciągłości kabli światłowodowych Testowane parametry propagacyjne tłumienie (ATTN [db]/[dbm]) - jest parametrem określającym straty sygnału w torze transmisyjnym - straty transmisyjne, straty na wszelkich połączeniach, straty wynikające z defektów włókien optycznych. moc optyczną źródła (P [mw]) 32

33 Sieć bezprzewodowa AirMagnet's Spectrum Analyzer AirMagnet Spectrum XT pozwala zobaczyć i zbadać widmo radiowe w sieci Wi-Fi ze szczególnym uwzględnieniem źródeł zakłóceń i ich fizycznej lokalizacji. Program oferuje szybką i trafną analizę przy zastosowaniu standardowej platformy systemowej, tym samym eliminując konieczność inwestycji w specjalistyczny sprzęt. Centrum AirMagnet Spectrum Analyzer jest wyspecjalizowana karta bezprzewodowa instalowana w komputerze (przez port USB), przystosowana do pracy w sieciach radiowych i monitorowania i przesyłanych danych. 33

34 Sieć bezprzewodowa Identyfikacja i lokalizacja źródeł interferencji (1) Spectrum Analyzer korzysta z opatentowanych technik badania widma do pomiaru, analizy i wyświetlania krytycznych zdarzeń widmowych oraz rejestrowania wszystkich urządzeń będących źródłem zakłóceń w czasie rzeczywistym. 34

35 Sieć bezprzewodowa Identyfikacja i lokalizacja źródeł interferencji (2) System automatycznie rozpoznaje szeroki zakres urządzeń bezprzewodowych, takich jak Bluetooth, telefony bezprzewodowe, kuchenki mikrofalowe, analogowe kamery wideo, zagłuszacze radiowe, które można sortować według czasu i kanału, co ułatwia ich śledzenie i zarządzanie nimi. Po zidentyfikowaniu źródła zakłóceń radiowych można skorzystać z narzędzia Device Finder celem wykrycia sygnału oraz odnalezienia urządzenia. 35

36 Sieć bezprzewodowa Identyfikacja i lokalizacja źródeł interferencji (3) System automatycznie rozpoznaje szeroki zakres urządzeń bezprzewodowych, takich jak: Bluetooth telefony bezprzewodowe kuchenki mikrofalowe analogowe kamery wideo zagłuszacze radiowe które można sortować według czasu i kanału, co ułatwia ich śledzenie i zarządzanie nimi. 36

37 Sieć bezprzewodowa Identyfikacja i lokalizacja źródeł interferencji (4) Po zidentyfikowaniu źródła zakłóceń radiowych można skorzystać z narzędzia Device Finder celem wykrycia sygnału oraz odnalezienia urządzenia. 37

38 Sieć bezprzewodowa Integracja z innymi programami Sprzętowo/programowa platforma Spectrum XT pozwala na integrację z rozwiązaniem AirMagnet SurveyPro, w wyniku czego można uzyskać bardziej dokładny model bezprzewodowej sieci LAN, a ponadto stanowi uzupełnienie wobec analizatorów AirMagnet WiFi Analyzer oraz AirMagnet Handheld, udostępniając opcję rozwiązywania problemów warstwy 1. Spectrum XT jest dostępny także jako integralna część architektury AirMagnet Enterprise Smart-Edge Sensor dla potrzeb zdalnego wglądu w warstwę 1 sieci WLAN w czasie rzeczywistym. 38

39 Audyt okablowania strukturalnego K O N I E C
