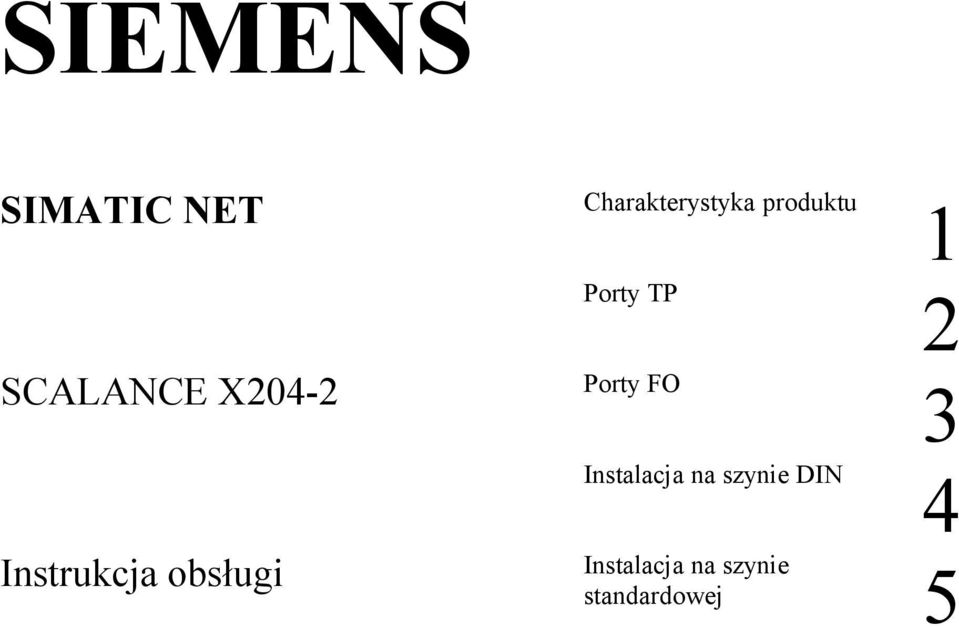

1 SIEMENS SIMATIC NET SCALANCE X204-2 Instrukcja obsługi Charakterystyka produktu Porty TP Porty FO Instalacja na szynie DIN Instalacja na szynie standardowej 5

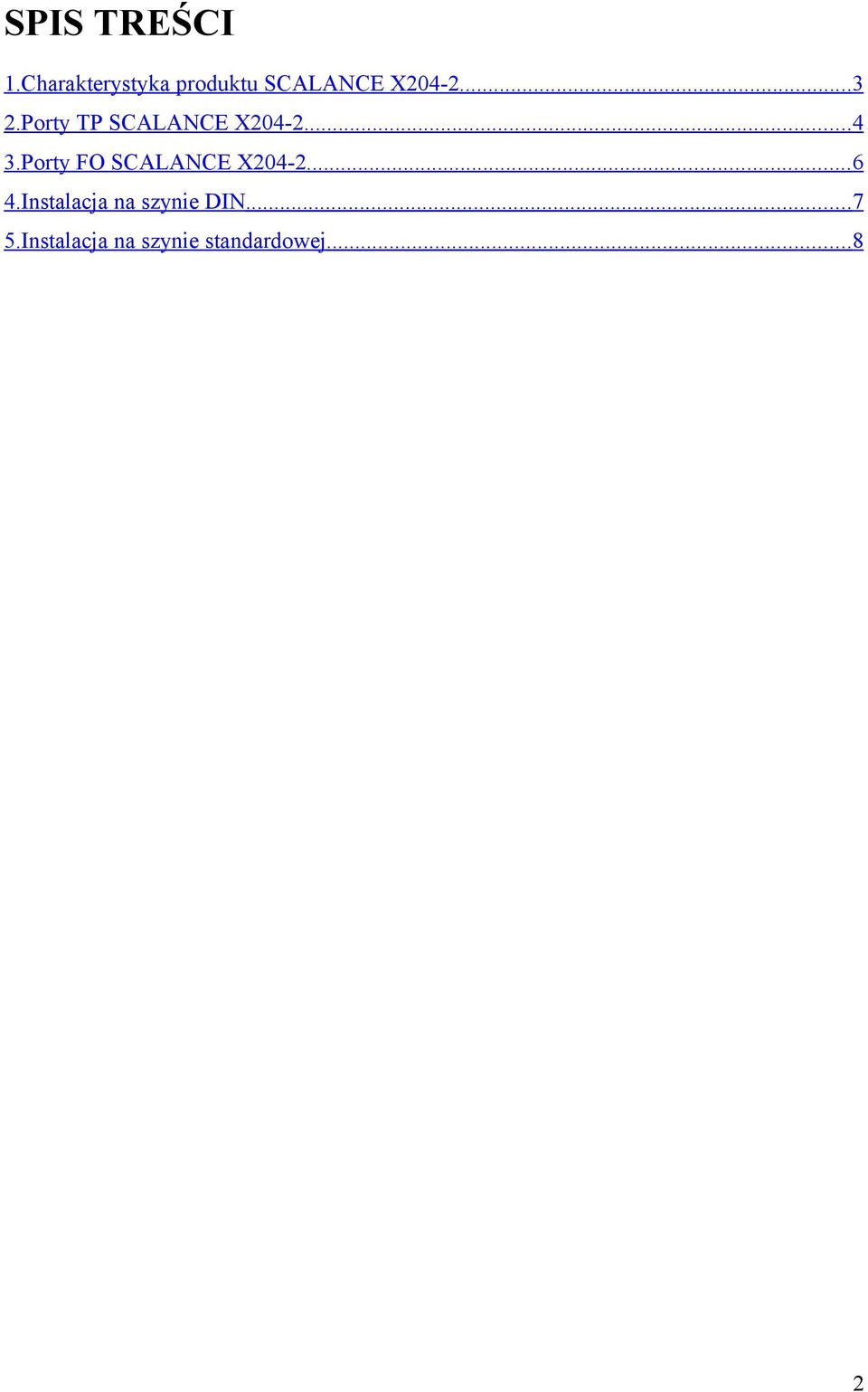

2 SPIS TREŚCI 1.Charakterystyka produktu SCALANCE X Porty TP SCALANCE X Porty FO SCALANCE X Instalacja na szynie DIN Instalacja na szynie standardowej

3 Charakterystyka produktu 1. Charakterystyka produktu SCALANCE X204-2 Wyposażenie SCALANCE X204-2 posiada 4 gniazda RJ-45 i 2 porty BFOC dla podłączenia urządzeń końcowych lub innych segmentów sieci. Gniazdo BFOC (Bayonet Fiber Optic Connector) odnosi się do gniazda ST. Rysunek 1SCALANCE X

posiada 4 gniazda RJ-45 i 2 porty BFOC dla podłączenia urządzeń końcowych

4 Porty TP 2. Porty TP SCALANCE X204-2 Piny wyjściowe złącza Na SCALANCE X204-2, porty TP są zaimplementowane jako gniazda RJ-45 z przydzieleniem MDI-X (Medium Dependent Interface Autocrossover) elementu sieci. Tabela 1 Przypisanie pinów Rysunek 2 Gniazdo RJ-45 Numer pinu Opis Pin 8 n. c. Pin 7 n. c. Pin 6 TD- Pin 5 n. c. Pin 4 n. c. Pin 3 TD+ Pin 2 RD- Pin 1 RD+ Kable TP lub TP-XP o maksymalnej długości 10 m mogą być podłączone do portu TP RJ-45. Kable IE FC i wtyczka 180 IE FC RJ-45, o długości do 100m jest dozwolona pomiędzy dwoma urządzeniami w zależności od typu kabla. Autonegocjacja Autonegocjacja oznacza automatyczną detekcję funkcjonalności portu na przeciwnym końcu. Używając autonegocjacji, wzmacniaki lub urządzenia końcowe są w stanie wykryć dostępną funkcjonalność portu sąsiedniego urządzenia pozwalającą na automatyczną konfigurację różnego typu urządzeń. Przy pomocy autonegocjacji, dwa połączone komponenty mogą wymieniać parametry i ustawiać samodzielnie za cel wspieranie funkcjonalności komunikacji. 4

Tabela 1 Przypisanie pinów Rysunek 2 Gniazdo RJ-45 Numer pinu Opis Pin 8 n. c. Pin 7 n. c. Pin 6 TD- Pin 5 n. c. Pin 4 n. c. Pin 3 TD+ Pin 2 RD- Pin 1 RD+ Kable TP lub TP-XP o maksymalnej długości 10 m mogą być podłączone do portu TP RJ-45.

5 Porty TP Jeśli Switch IE pracujący w trybie autonegocjacji jest połączony z urządzeniem nie pracującym w tym trybie, to urządzenie to musi mieć na stałe ustawiony tryb pół duplexu. Jeśli Switch IE jest na stałe ustawiony na pełny duplex to połączone z nim urządzenie musi być również ustawione na pełny duplex. Jeśli funkcja autonegocjacji jest wyłączona, funkcja autocrossover MDI/MDI-X jest również nieaktywna. Oznacza to, że być może należy użyć kabla crosowanego. SCALANCE X204-2 jest urządzeniem plug-and-play, które nie wymaga ustawienia wprowadzenia do rozruchu. Funkcja autocrossover MDI/MDIX Zaletą funkcji autocrossover MDI/MDIX jest to, że kable proste mogą być używane i zewnętrzne kable crosowane Ethernetu są zbędne. Zapobiega to niedopasowaniu w wyniku wysłania i odbioru. Sprawia to, że instalacja jest dużo prostsza dla użytkownika. Switche IE X-200 wspierają funkcję autocrossover MDI/MDIX. Należy pamiętać, że bezpośrednie połączenie dwóch portów Switcha lub przypadkowe połączenie kilku Switchy może spowodować niedozwoloną pętle. Taka pętla może prowadzić do przeciążenia i awarii sieci. Autozamiana polaryzacji Jeśli para odbierających kabli jest połączona nieprawidłowo (RD+ i RD- są zamienione) to polaryzacja jest odwrócona automatycznie. 5

Jeśli funkcja autonegocjacji jest wyłączona, funkcja autocrossover MDI/MDI-X jest również nieaktywna. Oznacza to, że być może należy użyć kabla crosowanego.

6 Porty FO 3. Porty FO SCALANCE X204-2 Prędkość transmisji Prędkość transmisji optycznych portów Fast Ethernet to 100Mbps. Rodzaj transmisji Rodzaj transmisji dla 100Base-FX jest opisany poprzez standard IEEE Dopóki tryb pełnego duplexu i prędkość transmisji nie może być modyfikowana dla transmisji optycznej, autonegocjacja nie może być zaznaczona. Medium transmisyjne Transmisja danych odbywa się przez światłowód wielomodowy (FOC). Długość fali wynosi 1310 nm. Światłowody wielomodowe są używane z rdzeniem 50 lub 62,5 μm; źródłem światła jest dioda LED. Średnica zewnętrzna wynosi 125 μm. Zasięg transmisji Maksymalny zasięg transmisji wynosi 3km. Złącza Kable są połączone poprzez złącza BFOC. 6

Dopóki tryb pełnego duplexu i prędkość transmisji nie może być modyfikowana dla transmisji optycznej, autonegocjacja nie może być zaznaczona.

7 Instalacja na szynie DIN 4. Instalacja na szynie DIN Montaż Montaż Switcha IE X-200 na 35 mm szynie DIN zgodnej z DIN EN 60715: 1. Umieść górny uchwyt urządzenia u góry szyny DIN a następnie wepchnij niższą część urządzenia w szynę tak żeby usłyszeć zatrzaśnięcie. 2. Dopasuj złącza zasilania. 3. Dopasuj złącza sygnalizacji. 4. Wstaw blok terminala lub złącze kabla M12 bezpośrednio do gniazda urządzenia. Rysunek 3 Umieszczenie Switcha IE X-200 na szynie DIN (35 mm) Demontaż Demontaż Switcha IE X-200 z szyny DIN: 1. Rozłącz wszystkie złącza. 2. Użyj śrubokręta dla zwolnienia niższego zatrzasku urządzenia na szynie DIN a następnie wyciągnij niższą część urządzenia z szyny. Rysunek 4 Usunięcie Switcha IE X-200 z szyny DIN (35 mm) 7

Dopasuj złącza sygnalizacji. 4. Wstaw blok terminala lub złącze kabla M12 bezpośrednio do gniazda urządzenia.

Instalacja na szynie standardowej 5. Instalacja na szynie standardowej Montaż Switcha IE X-200 na szynie standardowej SIMATIC S7-300 1.

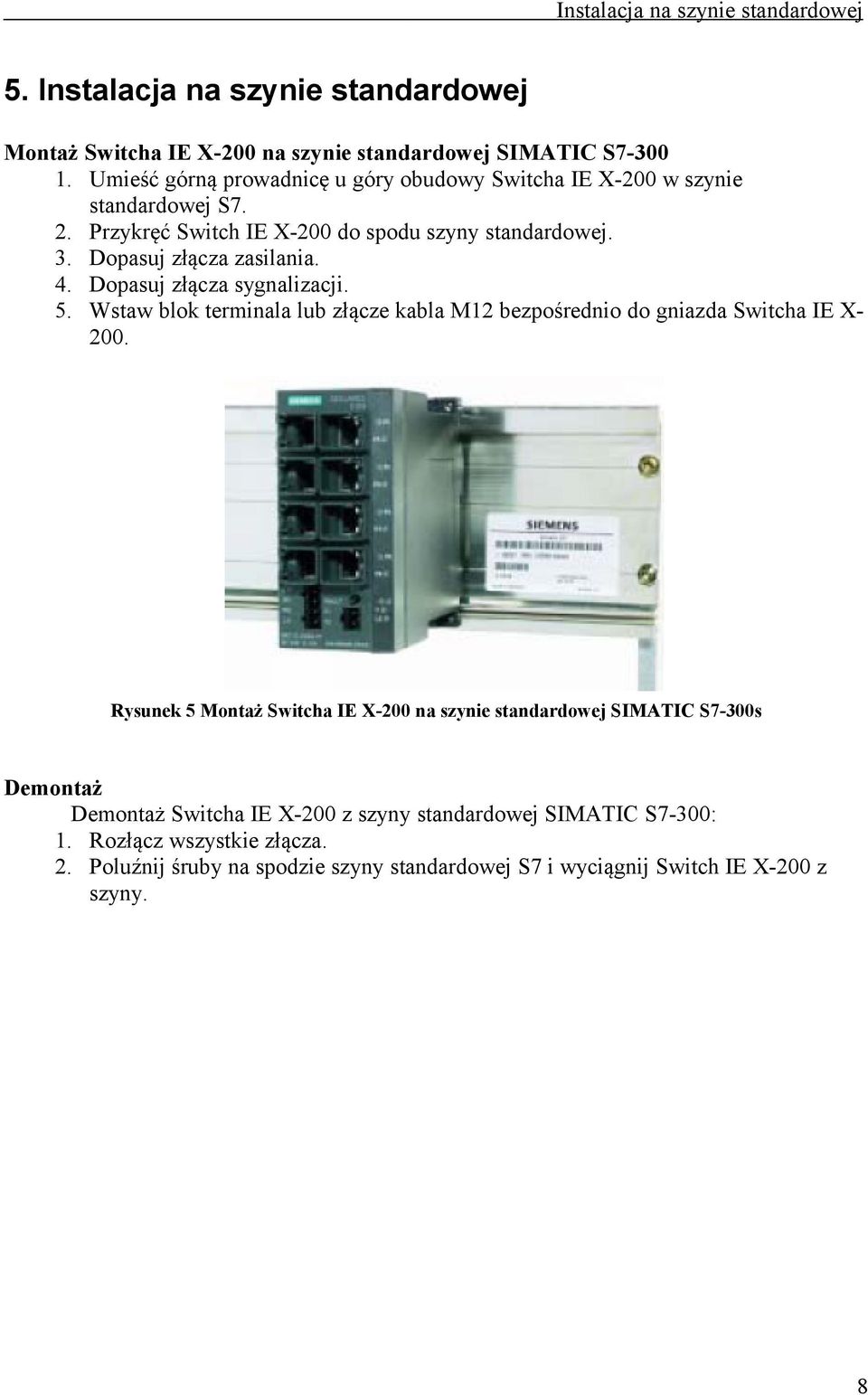

8 Instalacja na szynie standardowej 5. Instalacja na szynie standardowej Montaż Switcha IE X-200 na szynie standardowej SIMATIC S Umieść górną prowadnicę u góry obudowy Switcha IE X-200 w szynie standardowej S7. 2. Przykręć Switch IE X-200 do spodu szyny standardowej. 3. Dopasuj złącza zasilania. 4. Dopasuj złącza sygnalizacji. 5. Wstaw blok terminala lub złącze kabla M12 bezpośrednio do gniazda Switcha IE X Rysunek 5 Montaż Switcha IE X-200 na szynie standardowej SIMATIC S7-300s Demontaż Demontaż Switcha IE X-200 z szyny standardowej SIMATIC S7-300: 1. Rozłącz wszystkie złącza. 2. Poluźnij śruby na spodzie szyny standardowej S7 i wyciągnij Switch IE X-200 z szyny. 8

Dopasuj złącza sygnalizacji. 5. Wstaw blok terminala lub złącze kabla M12 bezpośrednio do gniazda Switcha IE X- 200.
