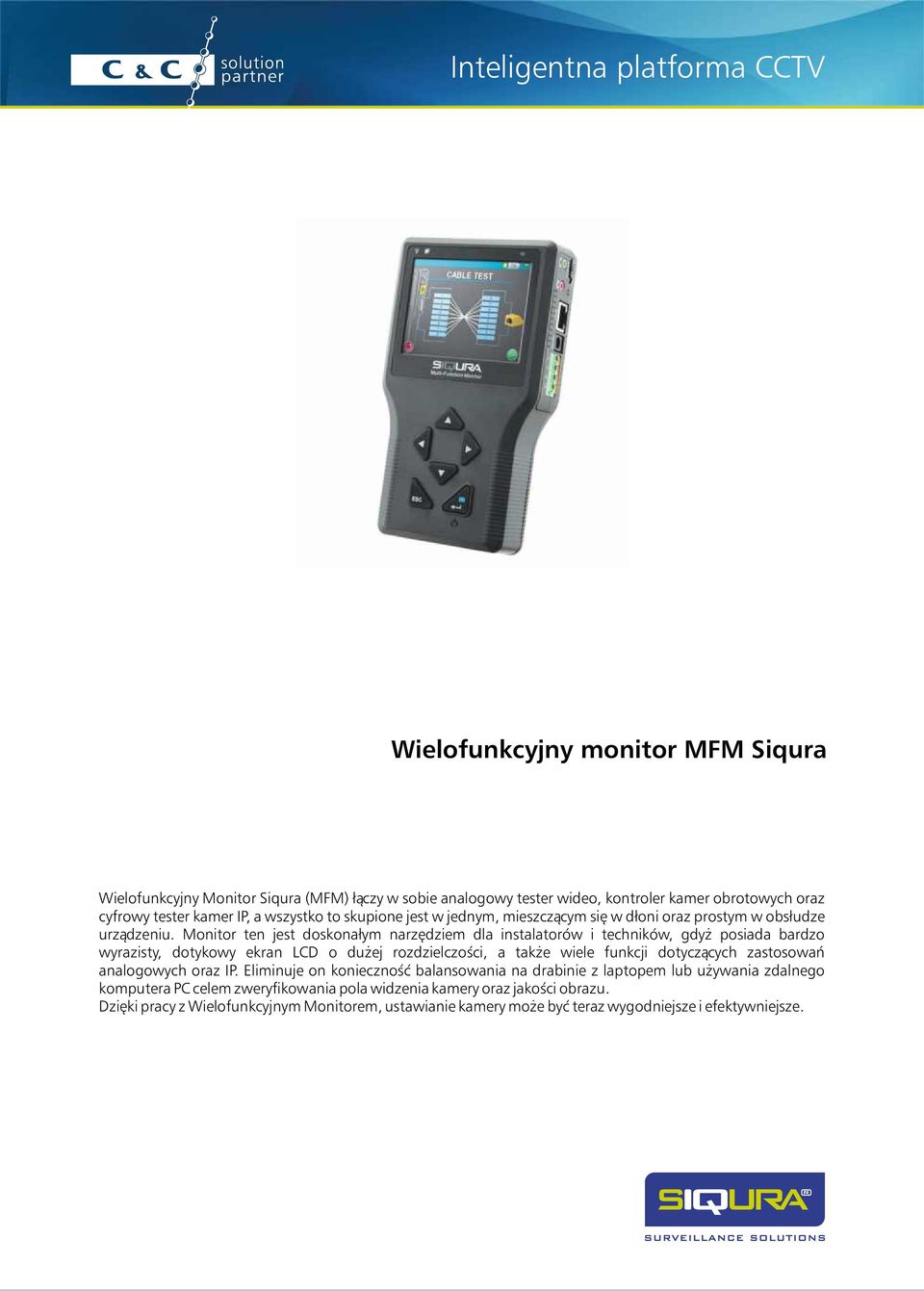

1 Wielofunkcyjny monitor MFM Siqura Wielofunkcyjny Monitor Siqura (MFM) łączy w sobie analogowy tester wideo, kontroler kamer obrotowych oraz cyfrowy tester kamer IP, a wszystko to skupione jest w jednym, mieszczącym się w dłoni oraz prostym w obsłudze urządzeniu. Monitor ten jest doskonałym narzędziem dla instalatorów i techników, gdyż posiada bardzo wyrazisty, dotykowy ekran LCD o dużej rozdzielczości, a także wiele funkcji dotyczących zastosowań analogowych oraz IP. Eliminuje on konieczność balansowania na drabinie z laptopem lub używania zdalnego komputera PC celem zweryfikowania pola widzenia kamery oraz jakości obrazu. Dzięki pracy z Wielofunkcyjnym Monitorem, ustawianie kamery może być teraz wygodniejsze i efektywniejsze.

2 Najszersza gama obsługiwanych kamer Monitor Wielofunkcyjny obsługuje szeroki zakres zarówno kamer analogowych, PTZ, jak i kamer IP. Korzystając z UPnP, MFM może automatycznie wykryć i podłączyć się do każdego urządzenia Siqura w tej samej domenie, a nawet sterować kamerami sieciowymi PTZ Siqura, a także obsługiwać urządzenia innych producentów. Dzięki kompatybilności ONVIF, jest doskonałym narzędziem do obsługi Otwartego Systemu. Zasilanie Ładowalne akumulatory gwarantują nawet trzygodzinną pracę Wielofunkcyjnego Monitora. MFM może zasilać kamery obsługujące technologię Power over Ethernet (PoE). Standardowa ładowarka samochodowa umożliwia ładowanie MFM podczas przemieszczania się pomiędzy zakładami. Dostępny jest również opcjonalny zasilacz sieciowy. Funkcje testowe Poza funkcją testowania wideo, Monitor Wielofunkcyjny wyposażony jest we wtyczkę słuchawkową, co pozwala użytkownikowi na przeprowadzenie testu dźwięku, jeśli jest dostępny w kamerze. Prosimy użyć dołączonego łącza pętli zwrotnej kategorii 5 w celu sprawdzenia integralności kabli UTP. Połączenia Monitor Wielofunkcyjny podłączany jest do urządzeń IP poprzez port RJ-45 oraz do urządzeń analogowych za pomocą złącza BNC. MFM może również testować kamery szybkoobrotowe Siqura serii xsd62x dzięki interfejsowi SFP. Można użyć miedzianego złącza SFP w celu zweryfikowania poprawności instalacji przed podłączeniem kamery do sieci światłowodowej. Cechy główne ź 3,5-calowy, kolorowy monitor LCD z panelem dotykowym, pracujący w rozdzielczości QVGA ź Funkcja zbliżania służąca do precyzyjnego wyostrzania widoku kamer IP, ź Wsparcie dla standardu IEEE 802.3af PoE służącego do bezpośredniego zasilania kamer IP z monitora, ź Obsługiwanie większości kamer i kodeków Siqura oraz wielu kamer IP innych producentów, ź Sterowanie obrotowymi kamerami IP Siqura, ź Zapisywanie zdjęć w wewnętrznej pamięci na karcie MicroSD lub w przenośnej pamięci USB, ź NTSC/PAL analogowe wejście/wyjście wideo, ź Interfejs RS-485 służący do sterowania kamerami obrotowymi, z obsługą wielu protokołów, ź Testowanie kabla UTP, ź Wejście audio / Wyjście głośnika, ź Bateria litowa o dużej pojemności.

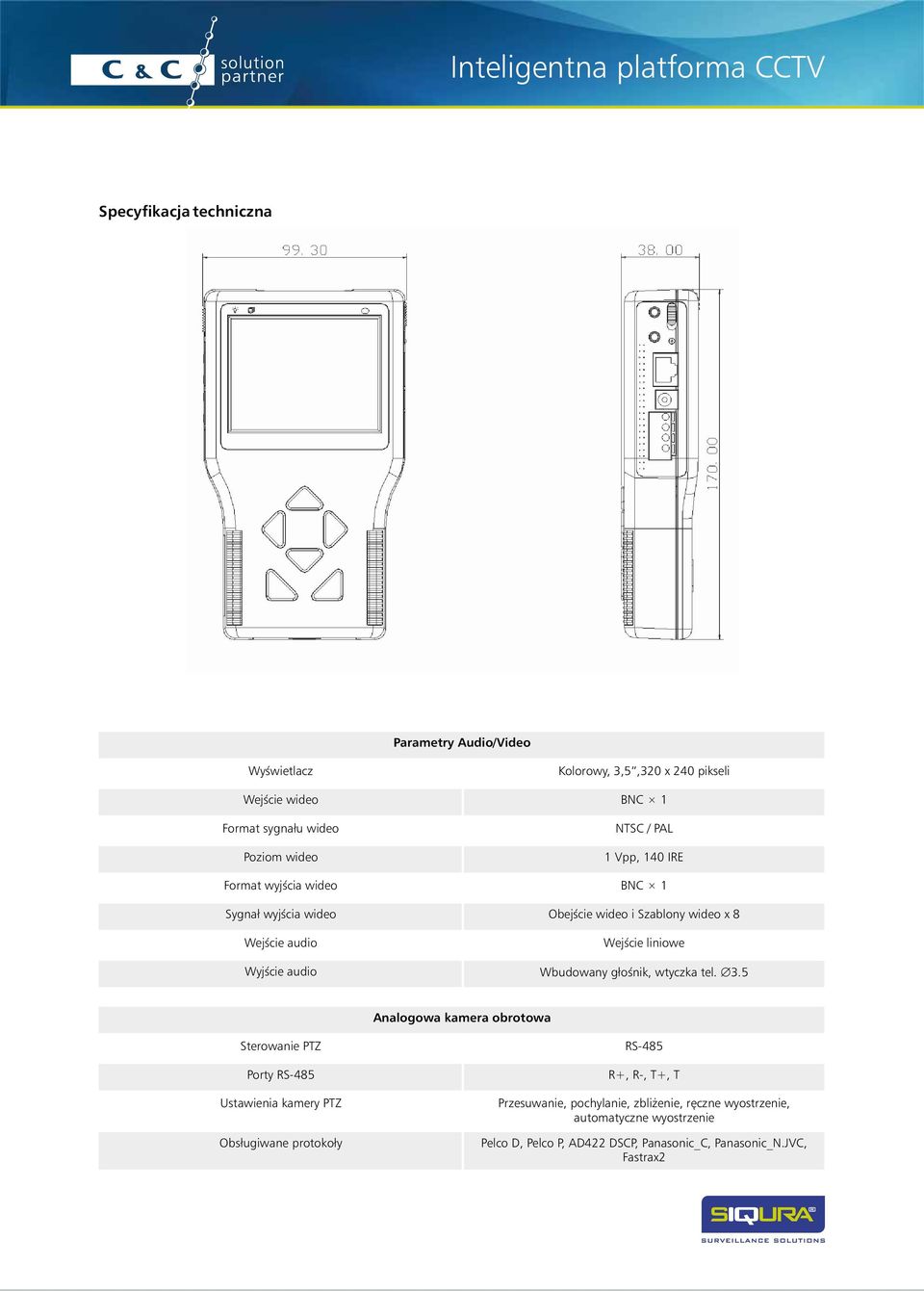

3 Specyfikacja techniczna Parametry Audio/Video Wyświetlacz Kolorowy, 3,5,320 x 240 pikseli Wejście wideo BNC 1 Format sygnału wideo Poziom wideo NTSC / PAL 1 Vpp, 140 IRE Format wyjścia wideo BNC 1 Sygnał wyjścia wideo Obejście wideo i Szablony wideo x 8 Wejście audio Wejście liniowe Wyjście audio Wbudowany głośnik, wtyczka tel. Ć 3.5 Analogowa kamera obrotowa Sterowanie PTZ Porty RS-485 Ustawienia kamery PTZ Obsługiwane protokoły RS-485 R+, R-, T+, T Przesuwanie, pochylanie, zbliżenie, ręczne wyostrzenie, automatyczne wyostrzenie Pelco D, Pelco P, AD422 DSCP, Panasonic_C, Panasonic_N.JVC, Fastrax2

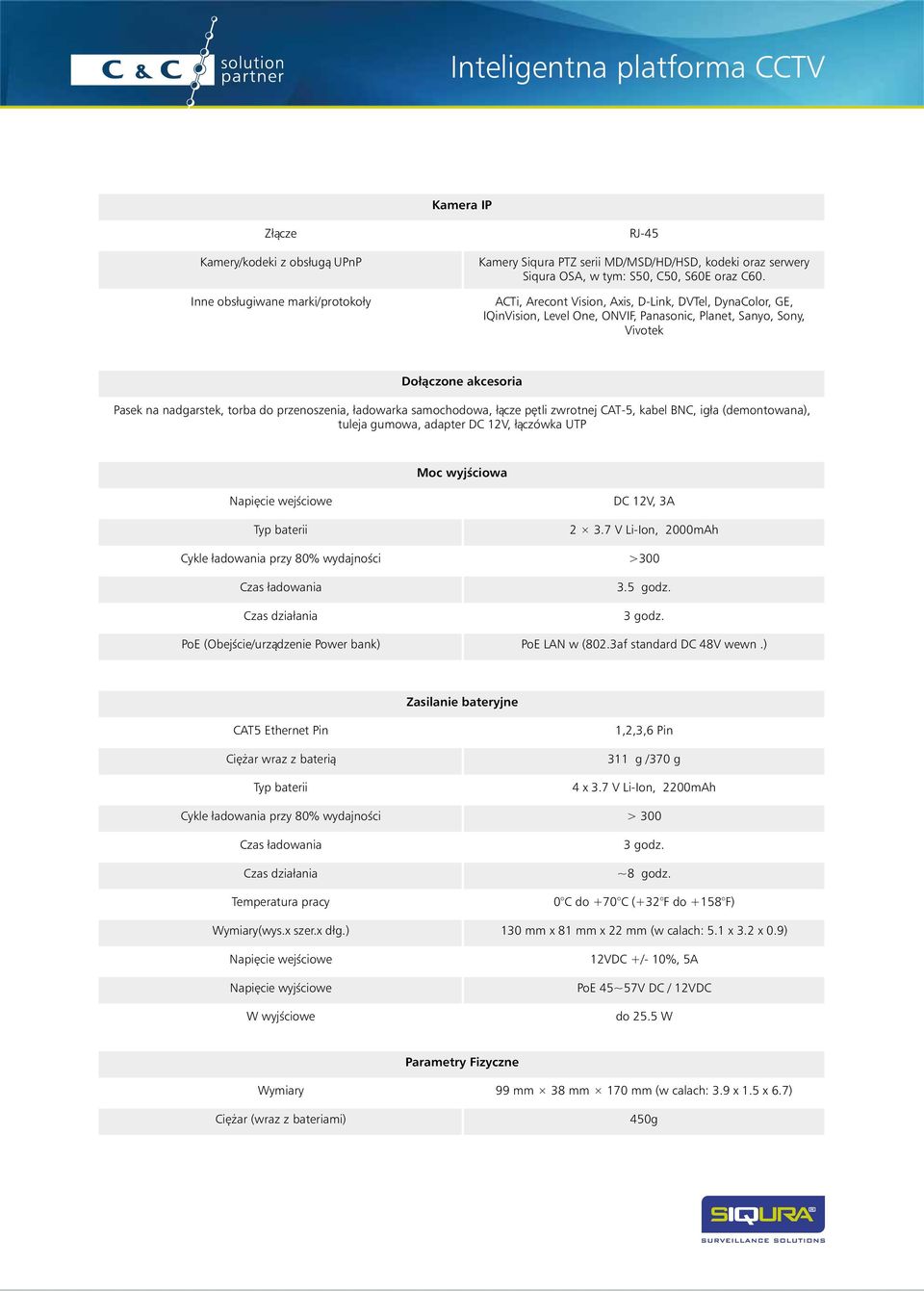

4 Kamera IP Złącze Kamery/kodeki z obsługą UPnP Inne obsługiwane marki/protokoły RJ-45 Kamery Siqura PTZ serii MD/MSD/HD/HSD, kodeki oraz serwery Siqura OSA, w tym: S50, C50, S60E oraz C60. ACTi, Arecont Vision, Axis, D-Link, DVTel, DynaColor, GE, IQinVision, Level One, ONVIF, Panasonic, Planet, Sanyo, Sony, Vivotek Dołączone akcesoria Pasek na nadgarstek, torba do przenoszenia, ładowarka samochodowa, łącze pętli zwrotnej CAT-5, kabel BNC, igła (demontowana), tuleja gumowa, adapter DC 12V, łączówka UTP Moc wyjściowa Napięcie wejściowe Typ baterii DC 12V, 3A V Li-Ion, 2000mAh Cykle ładowania przy 80% wydajności >300 Czas ładowania Czas działania 3.5 godz. 3 godz. PoE (Obejście/urządzenie Power bank) PoE LAN w (802.3af standard DC 48V wewn.) Zasilanie bateryjne CAT5 Ethernet Pin Ciężar wraz z baterią Typ baterii 1,2,3,6 Pin 311 g /370 g 4 x 3.7 V Li-Ion, 2200mAh Cykle ładowania przy 80% wydajności > 300 Czas ładowania Czas działania Temperatura pracy 3 godz. ~8 godz. 0 C do +70 C (+32 F do +158 F) Wymiary(wys.x szer.x dłg.) 130 mm x 81 mm x 22 mm (w calach: 5.1 x 3.2 x 0.9) Napięcie wejściowe Napięcie wyjściowe W wyjściowe 12VDC +/- 10%, 5A PoE 45~57V DC / 12VDC do 25.5 W Parametry Fizyczne Wymiary 99 mm 38 mm 170 mm (w calach: 3.9 x 1.5 x 6.7) Ciężar (wraz z bateriami) 450g

5 Inne funkcje Komunikacja danych PTZ Kabel CAT-5 wykrywanie RS-485 Kable proste/przekrojowe, Otwarty, Krótki, Miswire USB USB 2.0 Karta SD Obsługa SDHC Dostępne wersje i wyposażenie dodatkowe Model MFM-1 MFM-PP Opis Monitor Wielofunkcyjny - narzędzie instalacyjne, kamery IP oraz kamery analogowe Zewnętrzny zasilacz sieciowy do Wielofunkcyjnego Monitora ul. 17 Stycznia 119, Leszno tel fax leszno@ccpartners.pl ul. Polanki 67c Gdańsk tel fax gdansk@ccpartners.pl ul. Kościuszki Katowice tel fax katowice@ccpartners.pl Ursynów Business Park ul. Puławska 303 wejście B Warszawa tel fax warszawa@ccpartners.pl
