Załącznik nr 1 Program gwarancyjny dla systemu R&Mfreenet

Transkrypt

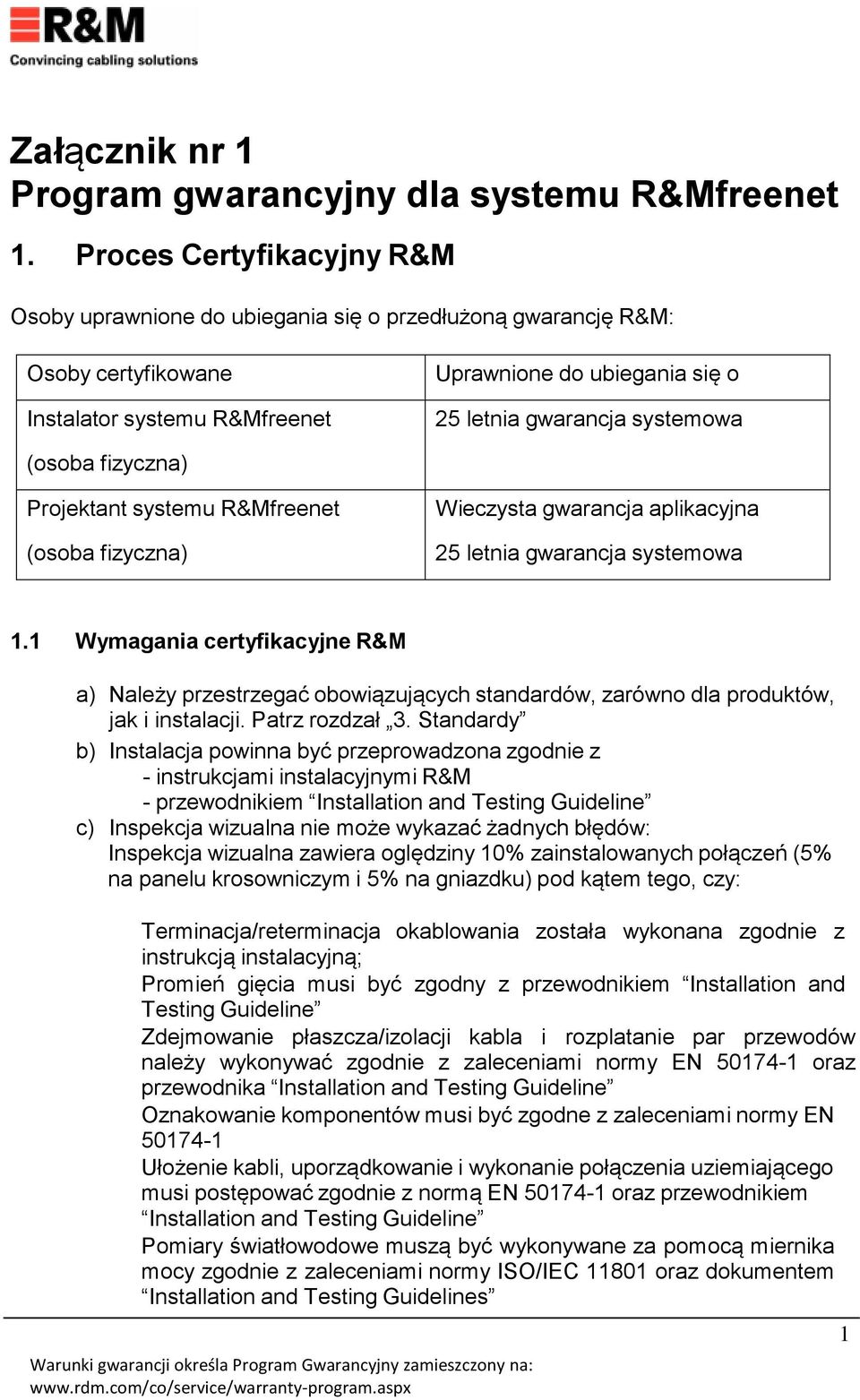

1 Załącznik nr 1 Program gwarancyjny dla systemu R&Mfreenet 1. Proces Certyfikacyjny R&M Osoby uprawnione do ubiegania się o przedłużoną gwarancję R&M: Osoby certyfikowane Instalator systemu R&Mfreenet Uprawnione do ubiegania się o 25 letnia gwarancja systemowa (osoba fizyczna) Projektant systemu R&Mfreenet (osoba fizyczna) Wieczysta gwarancja aplikacyjna 25 letnia gwarancja systemowa 1.1 Wymagania certyfikacyjne R&M a) Należy przestrzegać obowiązujących standardów, zarówno dla produktów, jak i instalacji. Patrz rozdzał 3. Standardy b) Instalacja powinna być przeprowadzona zgodnie z - instrukcjami instalacyjnymi R&M - przewodnikiem Installation and Testing Guideline c) Inspekcja wizualna nie może wykazać żadnych błędów: Inspekcja wizualna zawiera oględziny 10% zainstalowanych połączeń (5% na panelu krosowniczym i 5% na gniazdku) pod kątem tego, czy: Terminacja/reterminacja okablowania została wykonana zgodnie z instrukcją instalacyjną; Promień gięcia musi być zgodny z przewodnikiem Installation and Testing Guideline Zdejmowanie płaszcza/izolacji kabla i rozplatanie par przewodów należy wykonywać zgodnie z zaleceniami normy EN oraz przewodnika Installation and Testing Guideline Oznakowanie komponentów musi być zgodne z zaleceniami normy EN Ułożenie kabli, uporządkowanie i wykonanie połączenia uziemiającego musi postępować zgodnie z normą EN oraz przewodnikiem Installation and Testing Guideline Pomiary światłowodowe muszą być wykonywane za pomocą miernika mocy zgodnie z zaleceniami normy ISO/IEC oraz dokumentem Installation and Testing Guidelines 1

2 Pomiary odbiciowe (OTDR) wykorzystywane do kontroli komponentów i lokalizacji błędów, w szczególnych przypadkach mogą być uznane, jako pomiary weryfikujące zgodność z parametrami wydajnościowymi podawanych przez normy dotyczące okablowania strukturalnego. d) Przedstawione pomiary muszą być poprawne 1.2 Proces administracyjny dla gwarancji Wymagane jest wykonanie i przesłanie do R&M Polska pełnego pakietu wymaganej dokumentacji, który obejmuje: Schematy okablowania w formatach w jednym z wybranych formatów: dwg, dxf, PDF, RTF, Visio. Wypełniony wniosek on-line dostępny na stronie: Bilans mocy dla fali 850 ηm/1300 ηm lub 1310 ηm/1550 ηm, zawierający długości kabli światłowodowych, liczby złączy oraz spawów Pełny raport z testów przedstawiający wszystkie parametry elektryczne i/lub optyczne (oryginalne pliki pomiarowe z mierników) oraz pomiary dwukierunkowe. W przypadku certyfikacji kanału należy zaznaczyć odpowiednie pole wyboru we niosku on-line deklarując tym samym, że min. 50% wszystkich kanałów zostały zaopatrzone w kable przyłączeniowe R&M. Wniosek o certyfikacje musi nastąpić najpóźniej 6 miesięcy po zakończeniu prac instalacyjnych 2

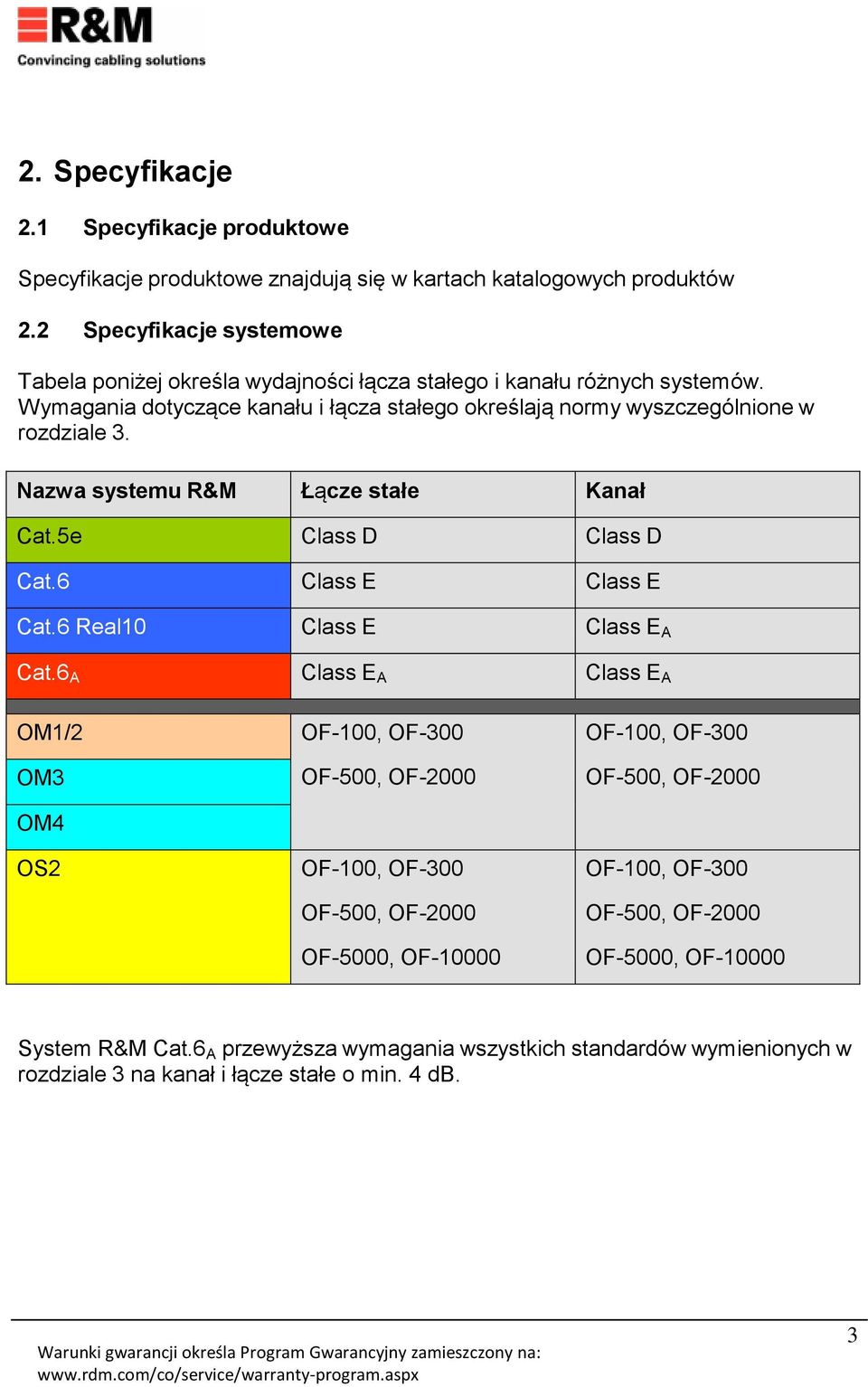

3 2. Specyfikacje 2.1 Specyfikacje produktowe Specyfikacje produktowe znajdują się w kartach katalogowych produktów 2.2 Specyfikacje systemowe Tabela poniżej określa wydajności łącza stałego i kanału różnych systemów. Wymagania dotyczące kanału i łącza stałego określają normy wyszczególnione w rozdziale 3. Nazwa systemu R&M Łącze stałe Kanał Cat.5e Class D Class D Cat.6 Class E Class E Cat.6 Real10 Class E Class E A Cat.6 A Class E A Class E A OM1/2 OM3 OM4 OS2 OF-100, OF-300 OF-500, OF-2000 OF-100, OF-300 OF-500, OF-2000 OF-5000, OF OF-100, OF-300 OF-500, OF-2000 OF-100, OF-300 OF-500, OF-2000 OF-5000, OF System R&M Cat.6 A przewyższa wymagania wszystkich standardów wymienionych w rozdziale 3 na kanał i łącze stałe o min. 4 db. 3

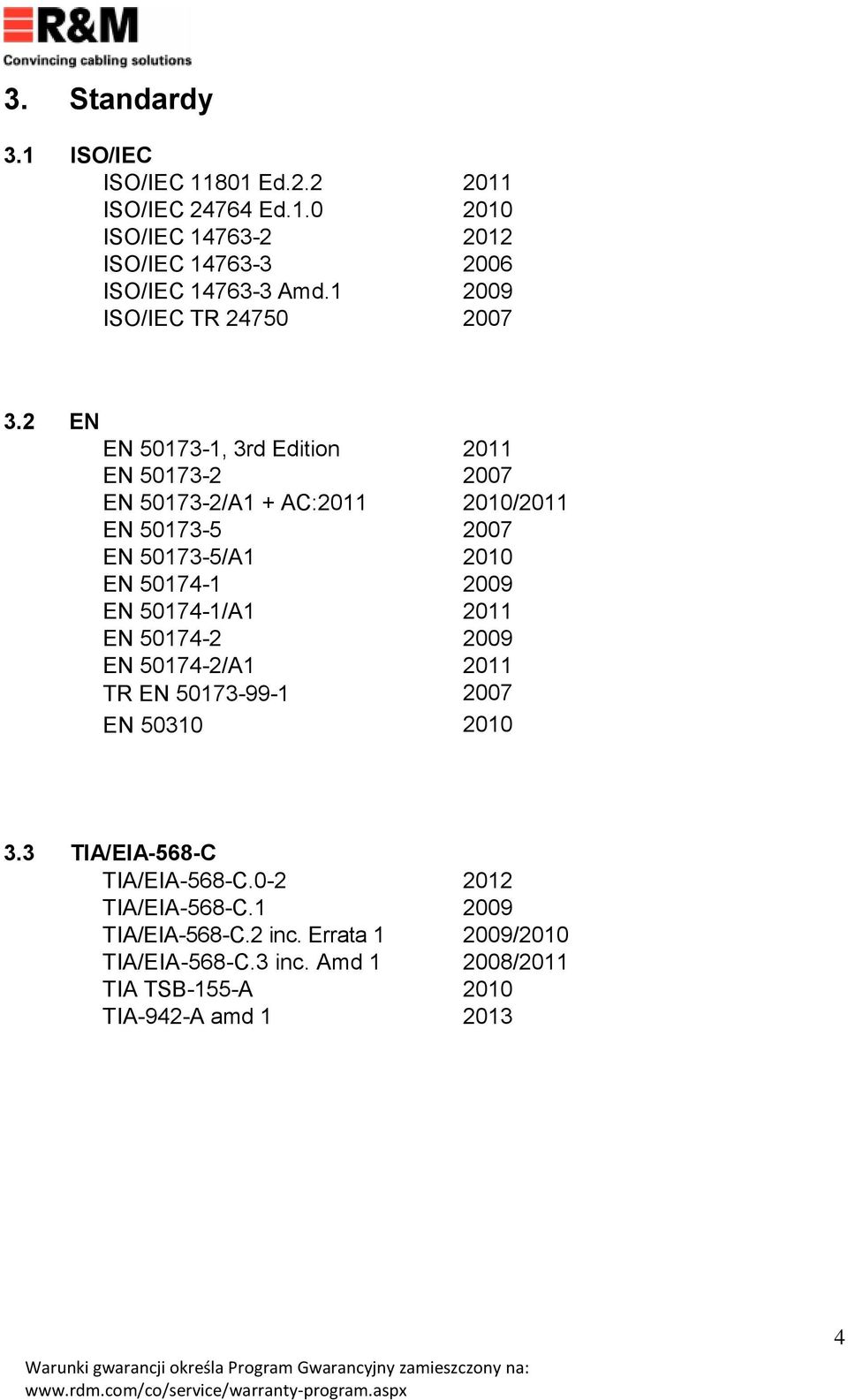

4 3. Standardy 3.1 ISO/IEC ISO/IEC Ed ISO/IEC Ed ISO/IEC ISO/IEC ISO/IEC Amd ISO/IEC TR EN EN , 3rd Edition 2011 EN EN /A1 + AC: /2011 EN EN /A EN EN /A EN EN /A TR EN EN TIA/EIA-568-C TIA/EIA-568-C TIA/EIA-568-C TIA/EIA-568-C.2 inc. Errata /2010 TIA/EIA-568-C.3 inc. Amd /2011 TIA TSB-155-A 2010 TIA-942-A amd

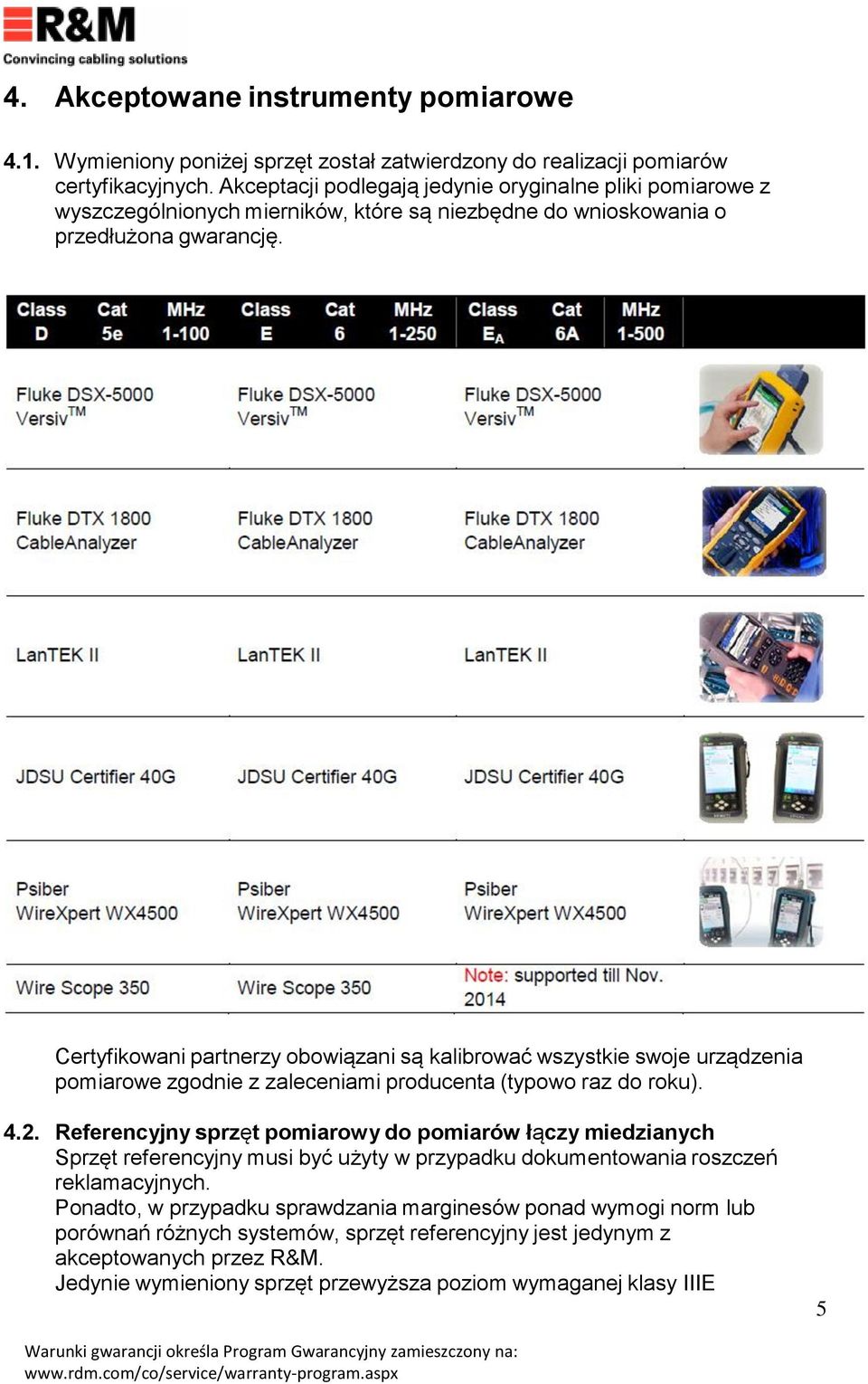

5 4. Akceptowane instrumenty pomiarowe 4.1. Wymieniony poniżej sprzęt został zatwierdzony do realizacji pomiarów certyfikacyjnych. Akceptacji podlegają jedynie oryginalne pliki pomiarowe z wyszczególnionych mierników, które są niezbędne do wnioskowania o przedłużona gwarancję. Certyfikowani partnerzy obowiązani są kalibrować wszystkie swoje urządzenia pomiarowe zgodnie z zaleceniami producenta (typowo raz do roku) Referencyjny sprzęt pomiarowy do pomiarów łączy miedzianych Sprzęt referencyjny musi być użyty w przypadku dokumentowania roszczeń reklamacyjnych. Ponadto, w przypadku sprawdzania marginesów ponad wymogi norm lub porównań różnych systemów, sprzęt referencyjny jest jedynym z akceptowanych przez R&M. Jedynie wymieniony sprzęt przewyższa poziom wymaganej klasy IIIE 5

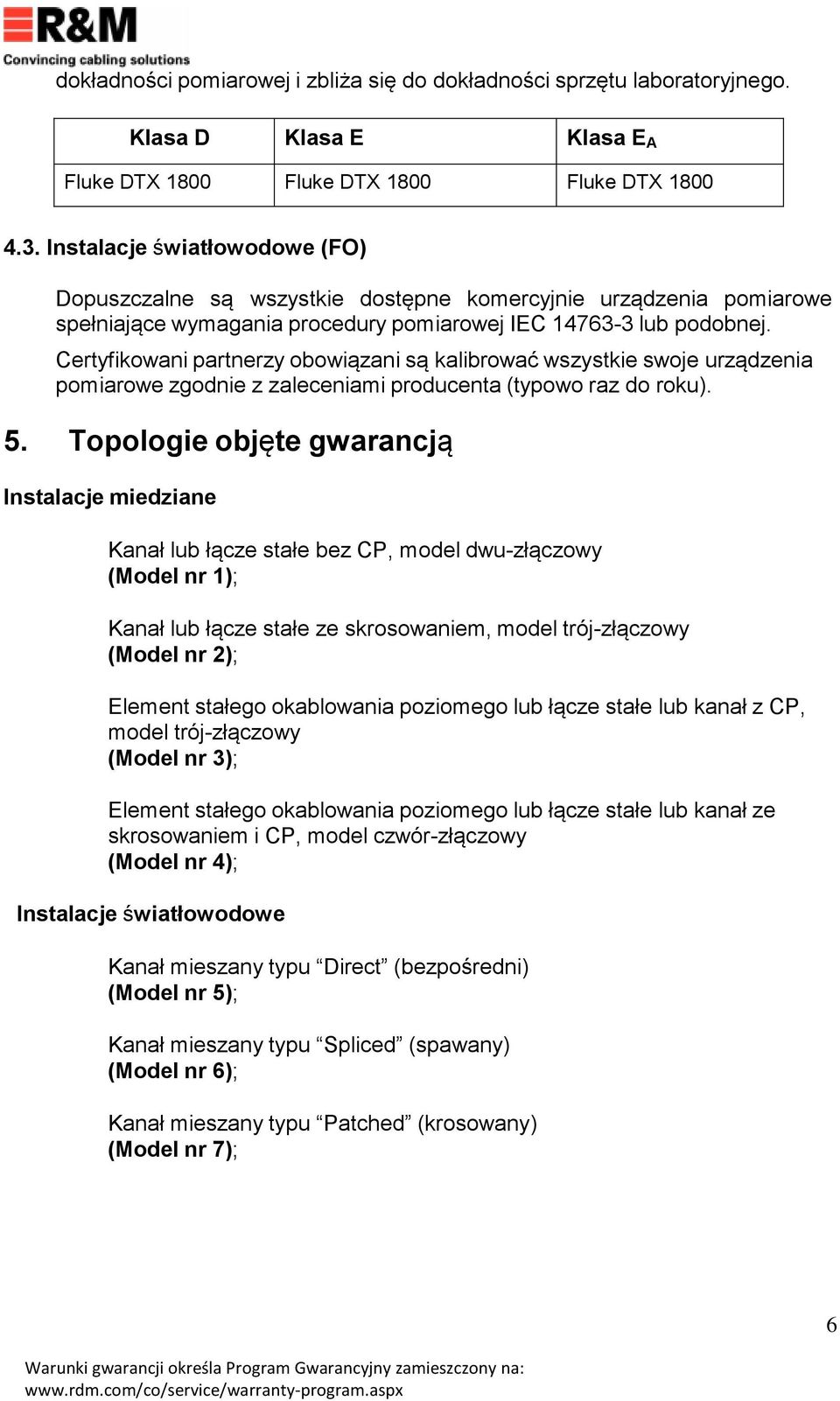

6 dokładności pomiarowej i zbliża się do dokładności sprzętu laboratoryjnego. Klasa D Klasa E Klasa E A Fluke DTX 1800 Fluke DTX 1800 Fluke DTX Instalacje światłowodowe (FO) Dopuszczalne są wszystkie dostępne komercyjnie urządzenia pomiarowe spełniające wymagania procedury pomiarowej IEC lub podobnej. Certyfikowani partnerzy obowiązani są kalibrować wszystkie swoje urządzenia pomiarowe zgodnie z zaleceniami producenta (typowo raz do roku). 5. Topologie objęte gwarancją Instalacje miedziane Kanał lub łącze stałe bez CP, model dwu-złączowy (Model nr 1); Kanał lub łącze stałe ze skrosowaniem, model trój-złączowy (Model nr 2); Element stałego okablowania poziomego lub łącze stałe lub kanał z CP, model trój-złączowy (Model nr 3); Element stałego okablowania poziomego lub łącze stałe lub kanał ze skrosowaniem i CP, model czwór-złączowy (Model nr 4); Instalacje światłowodowe Kanał mieszany typu Direct (bezpośredni) (Model nr 5); Kanał mieszany typu Spliced (spawany) (Model nr 6); Kanał mieszany typu Patched (krosowany) (Model nr 7); 6

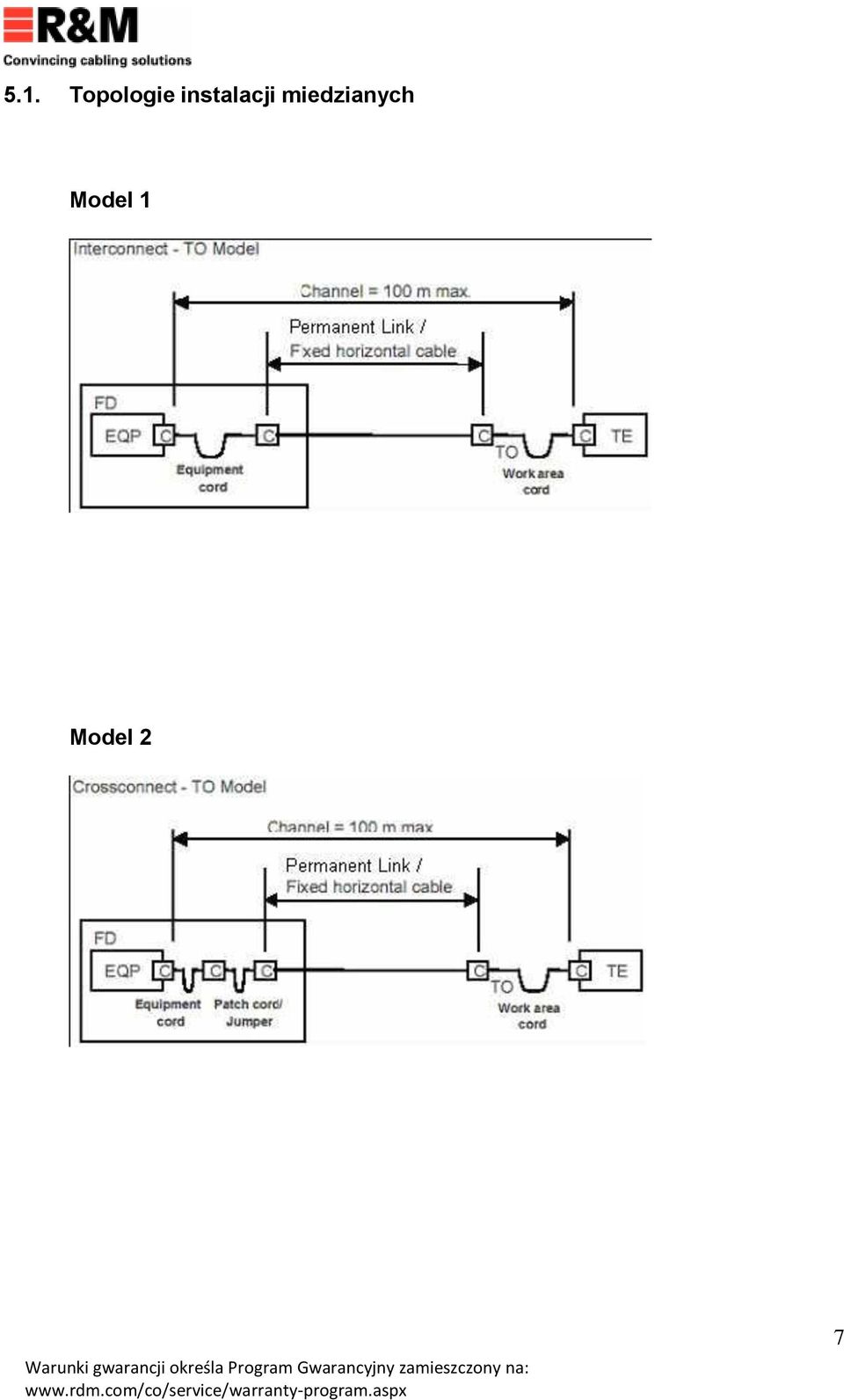

7 5.1. Topologie instalacji miedzianych Model 1 Model 2 7

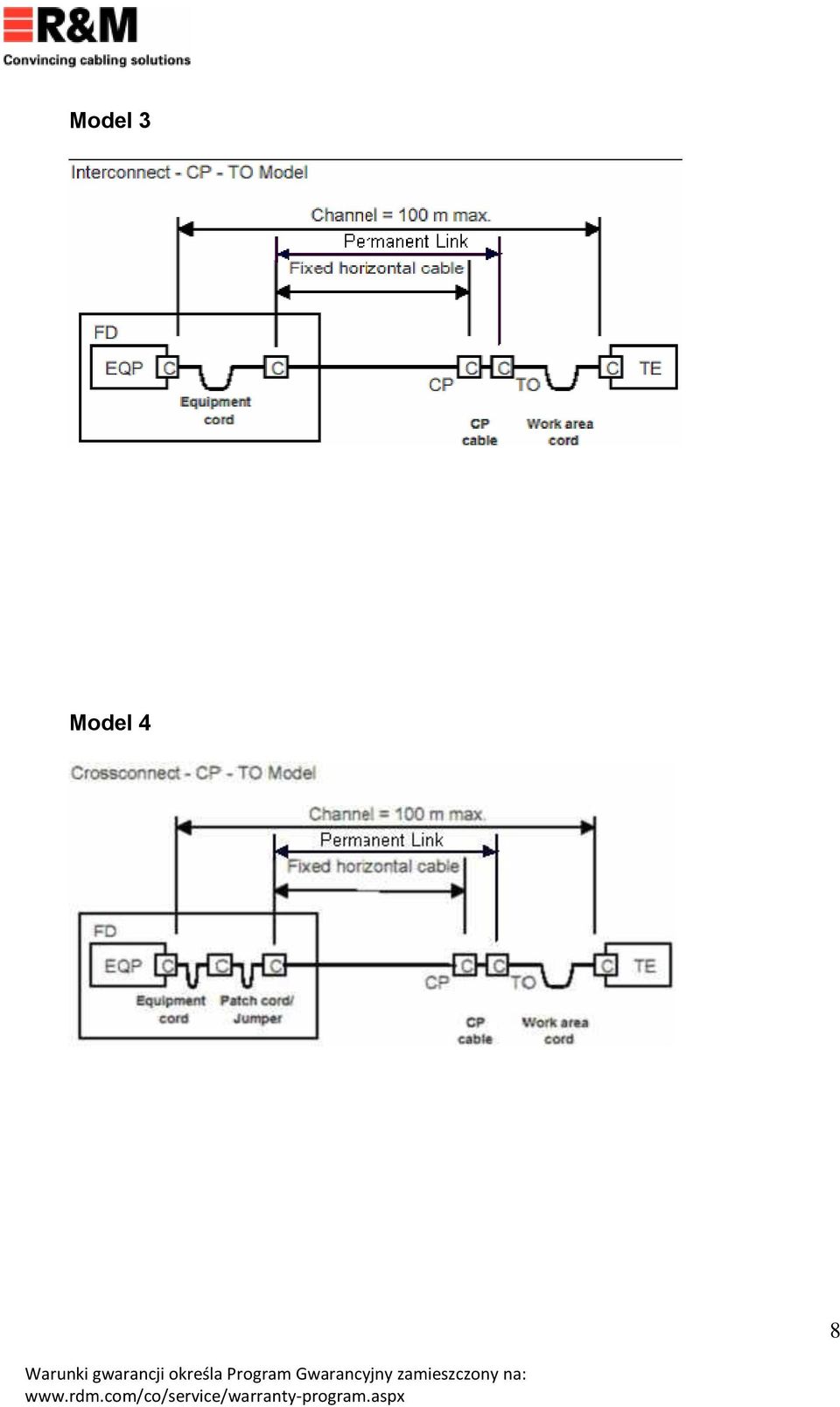

8 Model 3 Model 4 8

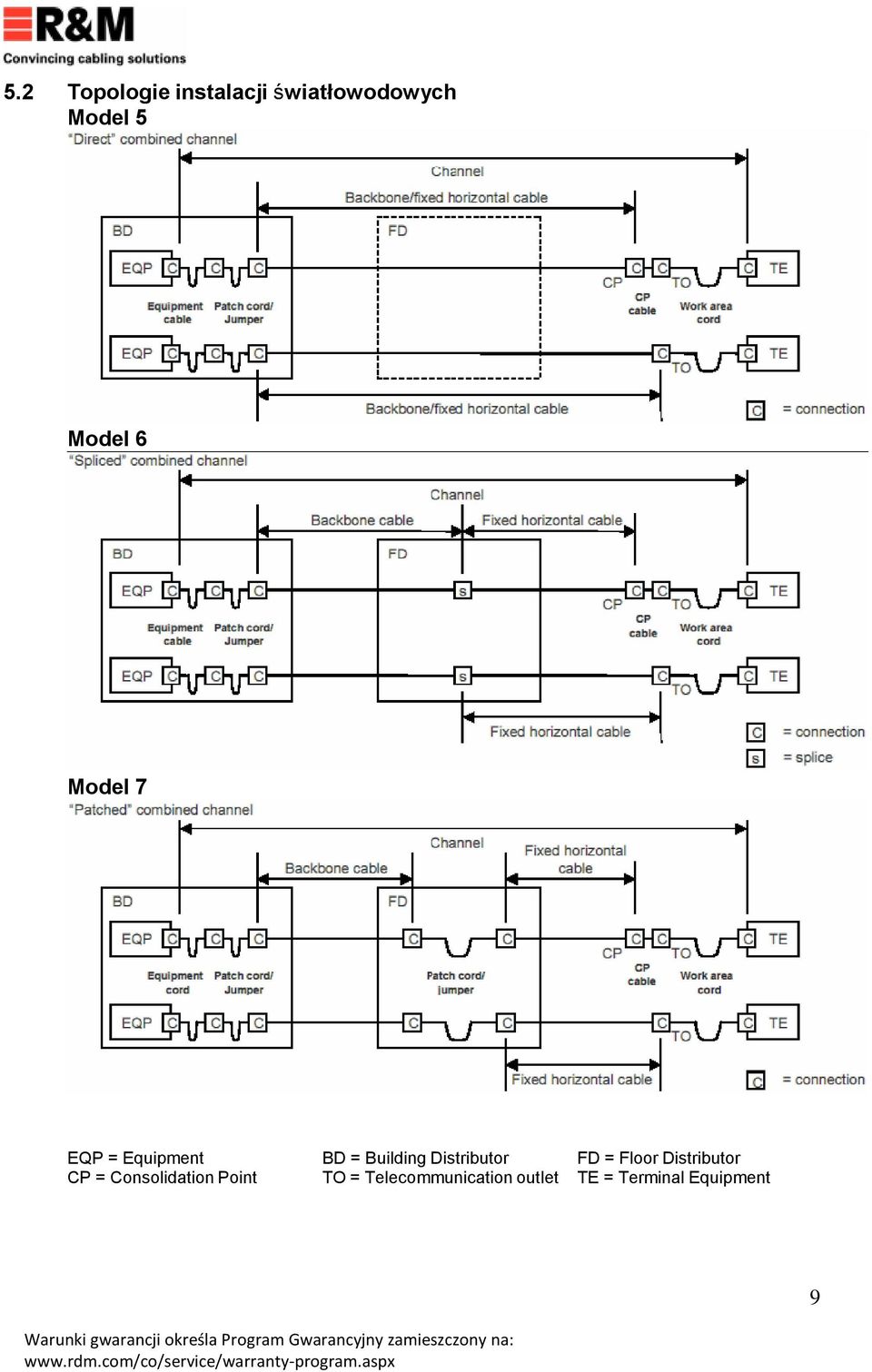

9 5.2 Topologie instalacji światłowodowych Model 5 Model 6 Model 7 EQP = Equipment BD = Building Distributor FD = Floor Distributor CP = Consolidation Point TO = Telecommunication outlet TE = Terminal Equipment 9
