1 DP00819 Nr umowy: Nr arch. projektu: DP00819 Stadium: Dokumentacja wykonawcza Opracowanie jest własnością i nie może być powielane ani udostępniane osobom trzecim w całości lub w części bez pisemnej zgody Inwestor: Adres Inwestycji: Branża: Nazwa inwestycji: Zespół Projektowy (patrz "Lista projektantów ) Opracowanie LOTOS Asfalt Sp. z o.o. Ul. Elbląska Gdańsk LOTOS Asfalt Sp. z o.o. Zakład Produkcyjny Gdańsk Ul. Elbląska Gdańsk Projekt przepustu światłowodu w LOTOS Asfalt Sp. z o.o. Zakład Produkcyjny Gdańsk Zespół Projektowy (patrz "Lista projektantów") F. Idziak KP Dokumentacja koncepcyjna Nazwisko Data Nazwisko Nazwisko Data Status Sporządził Sprawdził Za zgodność: Uwagi, rodzaj rewizji Nazwa Projektu Projekt przepustu światłowodu w LOTOS Asfalt Sp. z o.o. Zakład Produkcyjny Gdańsk Nr projektu DP00819 Rewizja

2 DP00819 SPIS ZAWARTOŚCI Rewizja Lp. Tytuł Nr dokumentu Nr str Stadium Opracowanie jest własnością i nie może być powielane ani udostępniane osobom trzecim w całości lub w części bez pisemnej zgody Opis techniczny Plan zagospodarowania terenu Lokalizacja przepustu Szczegóły przepustu Data

3 LISTA PROJEKTANTÓW L.P. IMIĘ I NAZWISKO BRANŻA Opracowanie jest własnością i nie może być powielane ani udostępniane osobom trzecim w całości lub w części bez pisemnej zgody 1 Projektant Piotr Szydłowski Budowlana 2 Sprawdzający Filip Idziak Budowlana

4 Opracowanie jest własnością i nie może być powielane ani udostępniane osobom trzecim w całości lub w części bez pisemnej zgody OPIS TECHNICZNY

5 SPIS TREŚCI I. PRZEDMIOT I PODSTAWA OPRACOWANIA... 6 Opracowanie jest własnością i nie może być powielane ani udostępniane osobom trzecim w całości lub w części bez pisemnej zgody 1. PRZEDMIOT OPRACOWANIA PODSTAWA OPRACOWANIA... 6 II. CHARAKTERYSTYKA INWESTYCJI OGÓLNA CHARAKTERYSTYKA... 7 III. ZAGOSPODAROWANIE TERENU STAN ISTNIEJĄCY PROJEKTOWANE PRACE ZAGOSPODAROWANIE TERENU PRACE BUDOWLANE Wymagania dotyczące konstrukcji, materiałów, zabezpieczeń

6 I. PRZEDMIOT I PODSTAWA OPRACOWANIA 1. Przedmiot opracowania Opracowanie jest własnością i nie może być powielane ani udostępniane osobom trzecim w całości lub w części bez pisemnej zgody Przedmiotem opracowania jest wykonanie projektu przepustu światłowodu w LOTOS Asfalt Sp. z o.o. Zakład Produkcyjny Gdańsk. 2. Podstawa opracowania Podstawą opracowania jest zlecenie złożone przez LOTOS Asfalt Sp. z o.o. z siedzibą w Gdańsku, przy ul. Elbląskiej 135, w z siedzibą w Gdańsku, przy ul. Szafarnia 11/F8. Techniczną podstawą opracowania koncepcji projektowej są obowiązujące normy i przepisy, wytyczne Inwestora oraz wymagania ujęte w Standardach Technicznych Grupy LOTOS S.A

7 II. CHARAKTERYSTYKA INWESTYCJI 1. Ogólna charakterystyka Opracowanie jest własnością i nie może być powielane ani udostępniane osobom trzecim w całości lub w części bez pisemnej zgody Projektowany podziemny rurociąg osłonowy ma na celu ochronę kabla światłowodu. Planowana lokalizacja ułożenia rurociągu osłonowego została wskazana na rysunku projektu zagospodarowania terenu lokalizacja przepustu. Wykonany przepust i kabel światłowodu ma zapewnić możliwość instalacji kamer dozorowych na wiacie SBS

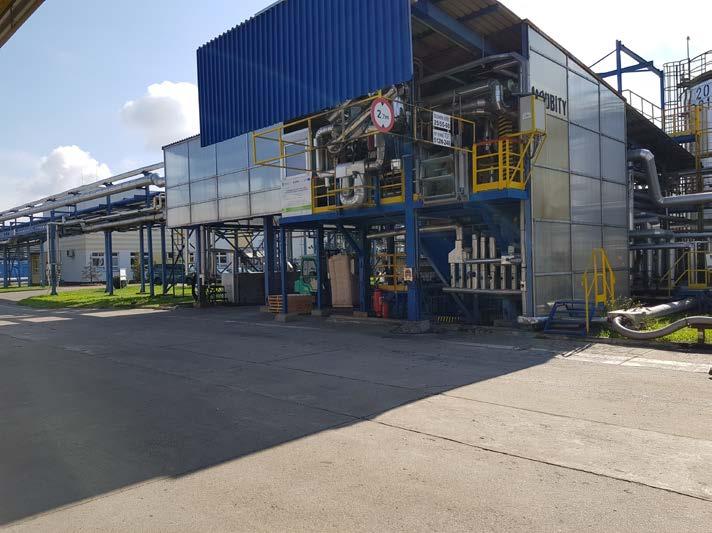

8 III. ZAGOSPODAROWANIE TERENU 1. Stan istniejący Opracowanie jest własnością i nie może być powielane ani udostępniane osobom trzecim w całości lub w części bez pisemnej zgody Teren w całości zagospodarowany, utwardzony monolitycznymi płytami betonowymi. Odległość przejazdu to około 11m. Wzdłuż wiaty chodnik z kostki betonowej, wyniesiony i zabezpieczony betonowymi krawężnikami drogowymi. 3. Projektowane prace 3.1. Zagospodarowanie terenu Bez zmian. Nawierzchnia do odtworzenia Prace budowlane Zdjęcie nr 1 Przedmiotowy obszar (Fot. własna) W ramach zadania należy wyciąć pas betonowej nawierzchni drogowej o szerokości 70cm i wykonać wykop na głębokość minimum 75cm. BEZWZGLĘDNIE nie naruszać gruntu pod niewyciętymi płytami drogowymi. Po ułożeniu rur osłonowych SRS 59 np.: firmy WAVIN w ilości 2szt. Istnieje możliwość rezygnacji z drugiej rury osłonowej po uzgodnieniu z Zamawiającym. Kolanka 90 0 KNS50 (R=550mm) i wyprowadzające na słup KNS/2 (R=250mm). Rury osłonowe układać od strony wiaty, aby ułatwić wprowadzanie światłowodu od strony nalewaka

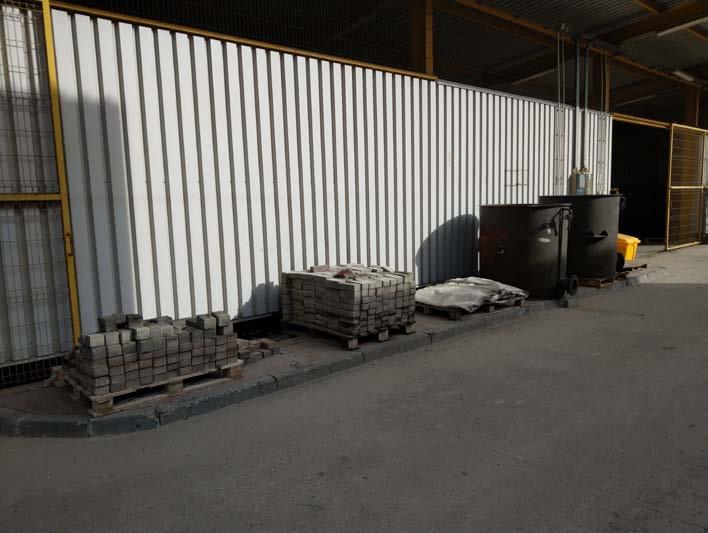

9 Opracowanie jest własnością i nie może być powielane ani udostępniane osobom trzecim w całości lub w części bez pisemnej zgody Wykop należy zasypać warstwami oraz zagęszczać do stopnia zagęszczenia Is=0.98. Pierwsze 20cm zasypu rury osłonowej wykonać zasypką piaskową, dalej wykorzystać materiał z odkładu (odtworzyć warstwy istniejące). Powyżej rury osłonowej ułożyć taśmę ostrzegawczą w kolorze żółtym z trwałymi napisami UWAGA! KABEL ŚWIATŁOWODOWY lub UWAGA! KABEL TELEKOMUNIKACYJNY. Rury wyprowadzić na słupy stalowe, na wysokość 110cm, zakończyć kolankiem 180stopni w celu zabezpieczenia przed wnikaniem wody opadowej lub zapewnić uszczelnienie wyprowadzonych zakończeń. Odtworzenie płyt drogowych beton C25/30. Zdjęcie nr 2 Wiata SBS (Fot. własna) Wymagania dotyczące konstrukcji, materiałów, zabezpieczeń Rura osłonowa Rura z materiału HDPE o sztywności obwodowej min. 25kN/m2. Zabezpieczenie antykorozyjne Wszystkie elementy stalowe podlegają zabezpieczeniu antykorozyjnemu. W przypadku uszkodzenia zabezpieczenia należy je odtworzyć zgodnie ze Specyfikacją techniczną GL. Materiały i wyroby przeznaczone do wykonania zabezpieczeń antykorozyjnych powinny spełniać wymagania określone w normach i posiadać dokumenty zgodnie z obowiązującymi ustawami i rozporządzeniami o wyrobach budowlanych. Materiały i wyroby przeznaczone do wykonania powłok izolacji przeciwwilgociowych powinny spełniać wymagania zawarte w aprobacie technicznej AT/

10 Opracowanie jest własnością i nie może być powielane ani udostępniane osobom trzecim w całości lub w części bez pisemnej zgody Materiały Materiały i wyroby przeznaczone na wykonanie stalowych konstrukcji powinny posiadać dokumenty kontroli wyrobów stalowych określone w PN-EN Beton przeznaczony na wykonanie elementów konstrukcyjnych musi posiadać dokumenty zgodnie z obowiązującymi ustawami i rozporządzeniami o wyrobach budowlanych. Do każdej dostawy mieszanki betonowej na budowę należy dostarczyć dowód dostawy wg PN-EN 206 oraz załączyć recepturę mieszanki
