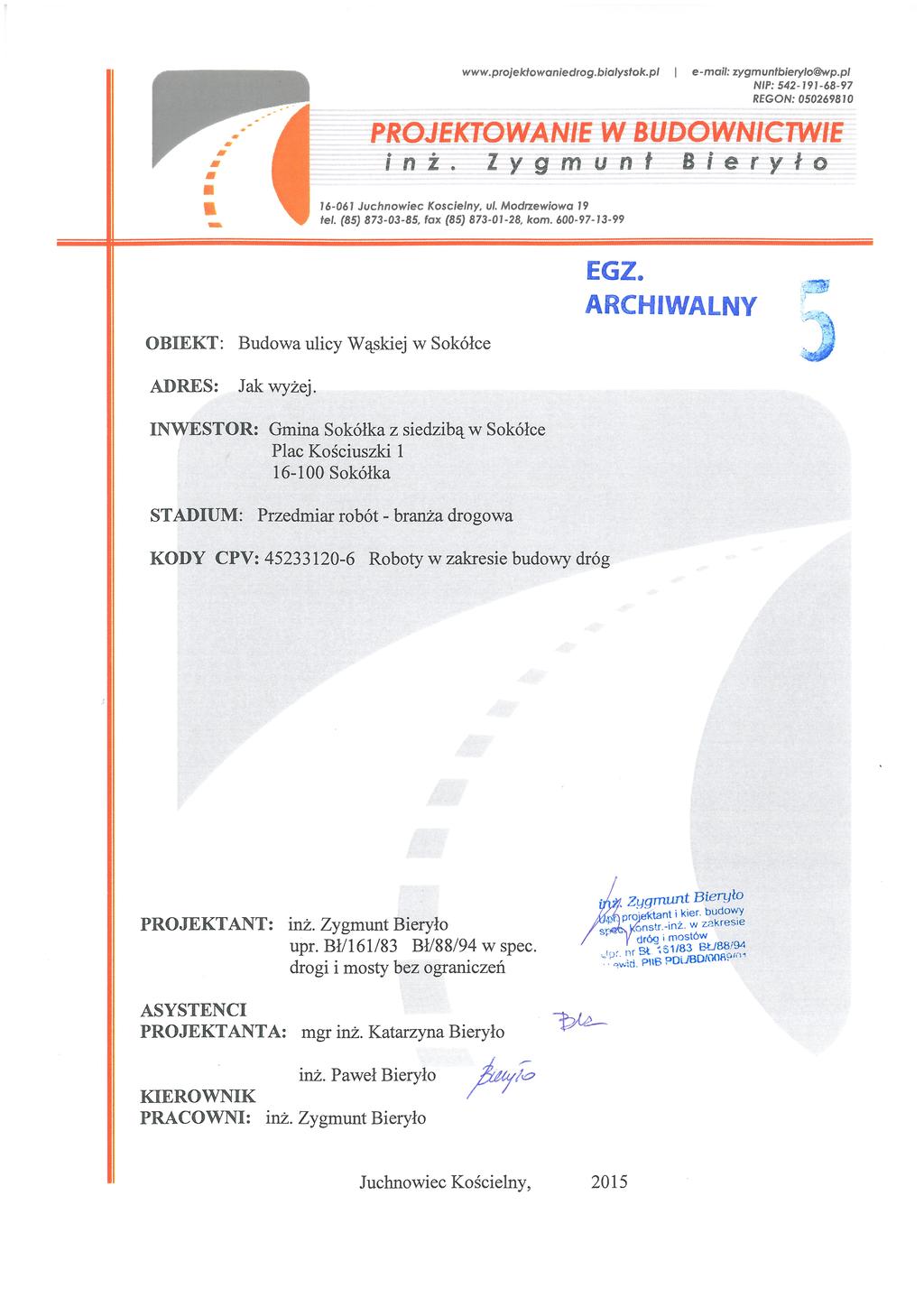

2 NIP: REGON: Juchnowiec Kościelny, ul. Modrzewiowa 19 tel. (85) , fax(85) , kom Zamawiający: Jednostka projektująca: Projektant: Gmina Sokółka z siedzibą w Sokółce Sokółka Plac Kościuszki 1 PROJEKTOWANIE W BUDOWNICTWIE inż. Zygmunt Bieryło Juchnowiec Kościelny ul. Modrzewiowa 19 inż. Zygmunt Bieryło Juchnowiec Kościelny ul. Modrzewiowa 19 PRZEDMIAR ROBÓT Nazwa zadania: Budowa ulicy Wąskiej w Sokółce Kod wg CPV: Roboty w zakresie budowy dróg Przedmiar sporządzono zgodnie z: Rozporządzeniem Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno użytkowego (Dz. U. Nr 202 poz z 2004 r.)... Podpis osoby opracowującej kosztorys

3 SPIS ZAWARTOŚCI OPRACOWANIA 1. Strona tytułowa 2. Spis zawartości opracowania 3. Przedmiar robót - branża drogowa 4. Plan sytuacyjny robót rozbiórkowych - branża drogowa 5. Załącznik graficzny do przedmiaru robót - branża drogowa

4 PRZEDMIAR ROBÓT Nazwa zamówienia: Budowa ulicy Wąskiej w Sokółce Adres inwestycji: j.w. Zamawiający: Gmina Sokółka z siedzibą w Sokółce, Sokółka Plac Kościuszki 1 Rodzaje robót według Wspólnego Słownika Zamówień Roboty w zakresie budowy dróg Charakterystyka obiektu: roboty rozbiórkowe, roboty ziemne, obrzeża, ciąg pieszo-jezdny, podbudowa z mieszanki niezwiązanej z kruszywem, nawierzchnia z kostki betonowej brukowej, oznakowanie pionowe Podstawowe dane: długość odcinka: 155 m szerokość ciągu pieszo-jezdnego: zmienna spadki poprzeczne: zmienne (wg planu warstwicowego) UWAGA: PRZEDMIARY ROBÓT I KOSZTORYSY SĄ ELEMENTAMI POMOCNICZYMI DOKUMENTACJI. DLA WYKONAWCY ROBÓT PODSTAWĄ WYCENY ROBÓT ORAZ WYKONANIA JEST DOKUMENTACJA TECHNICZNA. DOTYCZY TO NIE TYLKO BRANŻY DROGOWEJ JAKO BRANŻY WIODĄCEJ, ALE RÓWNIEŻ INNYCH BRANŻ ODPADY POWSTAŁE NA ETAPIE REALIZACJI INWESTYCJI ORAZ DREWNO Z DRZEW I KRZEWÓW PRZEWIDZIANE JEST DO WYWIEZIENIA POZA TEREN BUDOWY I PRZEZ WYKONAWCĘ ROBÓT ZUTYLIZOWANE, WYWOŻONE NA KOSZT WYKONAWCY ROBÓT NA LICENCJONOWANE WYSYPISKA ŚMIECI, EWENTUALNIE WYWOŻONE PRZEZ WYKONAWCĘ ROBÓT NA MIEJSCE MAGAZYNOWANIA WSKAZANE PRZEZ INWESTORA.

5 Budowa ulicy Wąskiej w Sokółce Tabela przedmiaru robót Nr Kod pozycji przedmiaru Numer STWiORB Nazwa, opis i obliczenie ilości robót J.m. Ilość j.m Dział nr 1. D Odtworzenie trasy i punktów wysokościowych w terenie równinnym - km 0,155 1 KNNR Roboty pomiarowe przy liniowych robotach ziemnych. Trasa w terenie równinnym km tras y 0,1550 0,155 0, /Ryczałt/ Inwentaryzacja geodezyjna powykonawcza - branża drogowa kpl 1, ,00000 Dział nr 2. D Rozebranie nawierzchni z betonu - 0,5 3 KNR AT /Analogia/ Mechaniczna rozbiórka nawierzchni z betonu o grubości 16 cm, z wywozem rumuszu na odl. do 1 km 0,5000 0,5 0, KNR Nakłady uzupełniające na każdy dalszy rozpoczęty kilometr transportu (dotyczy 4 km przy całkowitej odległości transportu 5 km) 0,0800 0,5*0,16 0,08000 Dział nr 3. D Rozebranie nawierzchni z płyt drogowych betonowych (trylinki) Rozebranie nawierzchni z płyt drogowych betonowych (trylinki) grubości 15 cm - wg planu sytuacyjnego robót rozbiórkowych 23, , KNR Wywiezienie gruzu z terenu rozbiórki - załadunek na samochody samowyładowcze 3, *0,15 3, KNR Transport gruzu samochodem samowyładowczym na odległość do 1 km 3,4500 3,45 3, KNR Nakłady uzupełniające na każdy dalszy rozpoczęty kilometr transportu (dotyczy 4 km przy całkowitej odległości transportu 5 km) 3,4500 3,45 3,45000 Dział nr 4. D Rozebranie krawężników betonowych - m Rozebranie krawężników betonowych i kamiennych oraz obrzeży trawnikowych. Krawężniki betonowe - podsypka cementowo-piaskowa - wg planu sytuacyjnego robót rozbiórkowych m 3,0000 1,5+1,5 3, KNR Wywiezienie gruzu z terenu rozbiórki - załadunek na samochody samowyładowcze 0,1400 3*0,15*0,30 ~: 0,14 0,

6 4. D Rozebranie krawężników betonowych - m 3 Nr Kod pozycji przedmiaru KNR Numer STWiORB Nazwa, opis i obliczenie ilości robót 3 4 Transport gruzu samochodem samowyładowczym na odległość do 1 km J.m. Ilość j.m , ,14 12 KNR ,1400 Nakłady uzupełniające na każdy dalszy rozpoczęty kilometr transportu (dotyczy 4 km przy całkowitej odległości transportu 5 km) 0,1400 0, ,14 Dział nr 5. D Rozebranie betonowych ław pod krawężniki - 0,24 13 KNR Rozebranie betonowych ław pod krawężniki 3*0,08 14 KNR ,24000 Wywiezienie gruzu z terenu rozbiórki - załadunek na samochody samowyładowcze KNR Transport gruzu samochodem samowyładowczym na odległość do 1 km 0,24 16 KNR ,2400 0, , ,2400 0,2400 0,24000 Nakłady uzupełniające na każdy dalszy rozpoczęty kilometr transportu (dotyczy 4 km przy całkowitej odległości transportu 5 km) 0,24 0,2400 0,24000 Dział nr 6. D Rozebranie ogrodzeń segmentowych - m 179, /Analogia/ Rozebranie ogrodzeń segmentowych m 179, wg planu sytuacyjnego robót rozbiórkowych ,5 179,50000 UWAGA W niniejszym przedmiarze przewidziano rozbiórkę ogrodzeń posesji, gdyż nie zawsze właściciele posesji dokonują rozbiórek, co dla Wykonawcy Robót skutkuje utrudnieniami w realizacji założonego harmonogramu robót. Dział nr 7. D Wykonanie wykopów mechanicznie w gruncie III kat. z transportem urobku na odkład na odległość 5 km KNNR Roboty ziemne wykonywane koparkami podsiębiernymi, z transportem urobku samochodami samowyładowczymi na odległość do 1 km. Koparką o pojemności łyżki 0,60 w gruncie kat. III-IV transport samochodami t (na odkład) 570, *0,80+(801,5-673)*0,40+314,5*0,08*0,40 ~ 600 Przyjmuje się 95% do wykonania mechanicznego 600*0,95 19 KNNR ,00000 Wykopy z załadunkiem ręcznym i transportem na odległość do 1 km. Grunt kat. III 30,0000 Przyjmuje się 5% do wykonania ręcznego 600*0,05 30,00000 UWAGA W bliskiej odległości od sieci podziemnej infrastruktury technicznej -2-

7 7. D Wykonanie wykopów mechanicznie w gruncie III kat. z transportem urobku na odkład na odległość 5 km Nr 1 Kod pozycji przedmiaru 2 Numer STWiORB Nazwa, opis i obliczenie ilości robót 3 4 J.m. Ilość j.m. 5 6 roboty ziemne wykonywać ręcznie po uprzednim szczegółowym zlokalizowaniu tych urządzeń specjalistycznym sprzętem i odkrywkami wykonywanymi ręcznie. 20 KNNR Nakłady uzupełniające do tablic za każdy dalszy rozpoczęty 1 km odległości transportu ponad 1 km, samochodami samowyładowczymi t, przy przewozie po drogach o nawierzchni utwardzonej gruntu kat. I-IV (dotyczy 4 km przy całkowitej odległości transportu 5 km) 600, , Dział nr 8. D Regulacja pionowa studzienek rewizyjnych - szt Regulacja pionowa studzienek dla urządzeń podziemnych (studzienki rewizyjne) przy zużyciu w jednym miejscu do 0,3 betonu. 2, szt. 7*0,3 2,10000 Dział nr 9. D Regulacja pionowa zaworów wodociągowych - szt Regulacja pionowa studzienek dla urządzeń podziemnych (zaworów wodociągowych) przy zużyciu w jednym miejscu do 0,1 betonu 1, zawory wodociągowe: 11 szt. - skrzynka podziemnego hydrantu: 1 szt RAZEM: 12 szt. 1, *0,1 Dział nr 10. D Wykonanie koryta mechanicznie wraz z profilowaniem i zagęszczeniem podłoża w gruncie I-VI kat., głębokość do 10 cm Mechaniczne wykonanie koryta głębokości do 10 cm na całej szerokości w gruncie III kat. 641, ilość wg załącznika graficznego do przedmiaru robót 801,5 Przyjmuje się 80% do wykonania mechanicznego 0,80*801,5 ~: ,00000 Dział nr 11. D Wykonanie koryta ręcznie wraz z profilowaniem i zagęszczeniem podłoża w gruncie I-VI kat., głębokość do 10 cm - 160, Ręczne wykonanie koryta głębokości do 10 cm w gruncie III kat. 160, Przyjmuje się 80% powierzchni do wykonania mechanicznego oraz 20% powierzchni do wykonania ręcznego 2. Ogólna ilość koryta pod jezdnię wg wcześniejszego obliczenia wynosi 801,5 0,20*801,5 ~: 160,5 25 KNNR ,50000 Ręczne wykonanie wykopu liniowego w celu odkopania istniejących kabli elektrycznych, aby zamontować na tych kablach rury dwudzielne osłonowe polietylenowe 110/6,3 (7+7+6,5)*0,5*0,4 4,1000 4,

8 11. D Wykonanie koryta ręcznie wraz z profilowaniem i zagęszczeniem podłoża w gruncie I-VI kat., głębokość do 10 cm - 160,5 Nr Kod pozycji przedmiaru KNNR Numer STWiORB Nazwa, opis i obliczenie ilości robót 3 4 /Analogia/ Zamontowanie rur osłonowych dwudzielnych polietylenowych 110/6,3 na kablach elektrycznych J.m. Ilość j.m. 5 6 m 20, ilość wg załącznika graficznego do przedmiaru robót 20, ,5 27 KNNR Zasypanie ręczne wykopu w gruncie III kat. wraz z zagęszczeniem ręcznym 4,1000 4, ,1 Dział nr 12. D Warstwa mrozoochronna dla ruchu KR1 z gruntu niewysadzinowego /Analogia/ Warstwa mrozoochronna grubości 15 cm zagęszczana mechanicznie dla ruchu KR1 z gruntu niewysadzinowego o wskaźniku CBR co najmniej 25% i współczynniku filtracji K10 co najmniej 8m/dobę 673, , Dział nr 13. D Podbudowa zasadnicza dla ruchu KR1 z mieszanek niezwiązanych C50/30-801, /Analogia/ Podbudowa zasadnicza (górna) grubości 22 cm dla ruchu KR1 z mieszanek niezwiązanych C50/30 o wskaźniku CBR co najmniej 60% - interpolacja do grubości 22 cm 801,5 801, ,50000 Dział nr 14. D Warstwa ulepszonego podłoża dla ruchu KR1 z gruntu stabilizowanego cementem C1,5/ /Analogia/ Warstwa ulepszonego podłoża grubości 24 cm dla ruchu KR1 z gruntu stabilizowanego cementem C1,5/2 wg PN-EN (z betoniarki) - interpolacja do grubości 24 cm , ,00000 Dział nr 15. D Nawierzchnia z kostki betonowej brukowej grubości 8 cm na podsypce cementowo-piaskowej - 801, /Analogia/ Wykonanie nawierzchni z kostki betonowej brukowej grubości 8 cm na podsypce cementowo-piaskowej warstwa 4 cm z wypełnieniem spoin piaskiem - kostka koloru naturalnego betonu 801, ilość wg załącznika graficznego do przedmiaru robót 801,5 801,50000 Dział nr 16. D Słupki z rur stalowych do znaków drogowych - szt Pionowe znaki drogowe. Słupki z rur stalowych # 70 mm szt 18 18, ,00000 Dział nr 17. D Tarcze znaków drogowych odblaskowych - szt Pionowe znaki drogowe. Znaki zakazu, nakazu, ostrzegawcze i informacyjne o pow. ponad szt 14, ,

9 17. D Tarcze znaków drogowych odblaskowych - szt. 18 Nr Kod pozycji przedmiaru Numer STWiORB Nazwa, opis i obliczenie ilości robót 3 4 Pionowe znaki drogowe. Znaki zakazu, nakazu, ostrzegawcze i informacyjne o pow. do 0.3 J.m. Ilość j.m. 5 6 szt 4,0000 4, Dział nr 18. D Krawężniki betonowe 15x30 cm na ławie betonowej - m Krawężniki betonowe i kamienne wraz z wykonaniem ław. Betonowe o wymiarach 15x30 cm. Ława betonowa, podsypka cementowo-piaskowa m 3 3,0000 3,00000 Dział nr 19. D Obrzeża betonowe 30x8 cm - m 314, Obrzeża betonowe. O wymiarach 30x8 cm - podsypka cementowo-piaskowa. Wypełnienie spoin zaprawą cementową m 314, , ,5-5-

10 UWAGA: 1) Ogrodzenia posesji zaznaczone do rozbiórki są w pasie drogowym w odległości od granicy pasa drogowego: - przy działce nr 296 od 0,00m do 0,05m, - przy działce nr 297 od 0,00m do 0,05m, - przy działce nr 300 od 0,19m do 0,81m, - przy działce nr 318 od 0,19m do 0,25m, - przy działce nr 320 od 0,00m do 0,19m, - przy działce nr 324/2 od 0,07m do 0,14m, - przy działce nr 324/1 od 0,00m do 0,12m, - przy działce nr 325/10 od 0,05m do 0,16m. 2) Nawierzchnię ciągu pieszo-jezdnego stosownie do uzgodnienia z Inwestorem, zaprojektowano do granic pasa drogowego. 3) Jeżeli w czasie budowy Inwestor zrezygnuje z rozbiórki ogrodzeń - fakt ten należy uwzględnić w końcowym rozliczeniu finansowym z wykonawcą (dotyczy to zarówno robót rozbiórkowych, jak i zmniejszonego zakresu robót drogowych). 4) W przedmiarze robót przewidziano rozbiórkę ogrodzeń, gdyż często się zdarza, że właściciele ogrodzeń nie przystępują do ich rozbiórki i koliduje to z harmonogramem robót Wykonawcy. Ogr=30,0m Ogr=17,0m NBet= 0,5 K=1,5m 23,0 NTrylinka= K=1,5m PLAN SYTUACYJNY ROBÓT ROZBIÓRKOWYCH - BRANŻA DROGOWA Budowa ulicy Wąskiej w Sokółce
