SPECYFIKACJA TECHNICZNA DO PROJEKTU INSTALACJI NISKOPRĄDOWYCH WYDZIELENIE, SYSTEM ODDYMIANIA I PRZEWIETRZANIA KLATEK SCHODOWYCH

Transkrypt

1 SPECYFIKACJA TECHNICZNA DO PROJEKTU INSTALACJI NISKOPRĄDOWYCH WYDZIELENIE, SYSTEM ODDYMIANIA I PRZEWIETRZANIA KLATEK SCHODOWYCH INWESTOR Dom Pomocy Społecznej nr 2 w Grudziądzu ul. Nadgórna 30/32 DATA OPRACOWANIA wrzesień 2013 r.

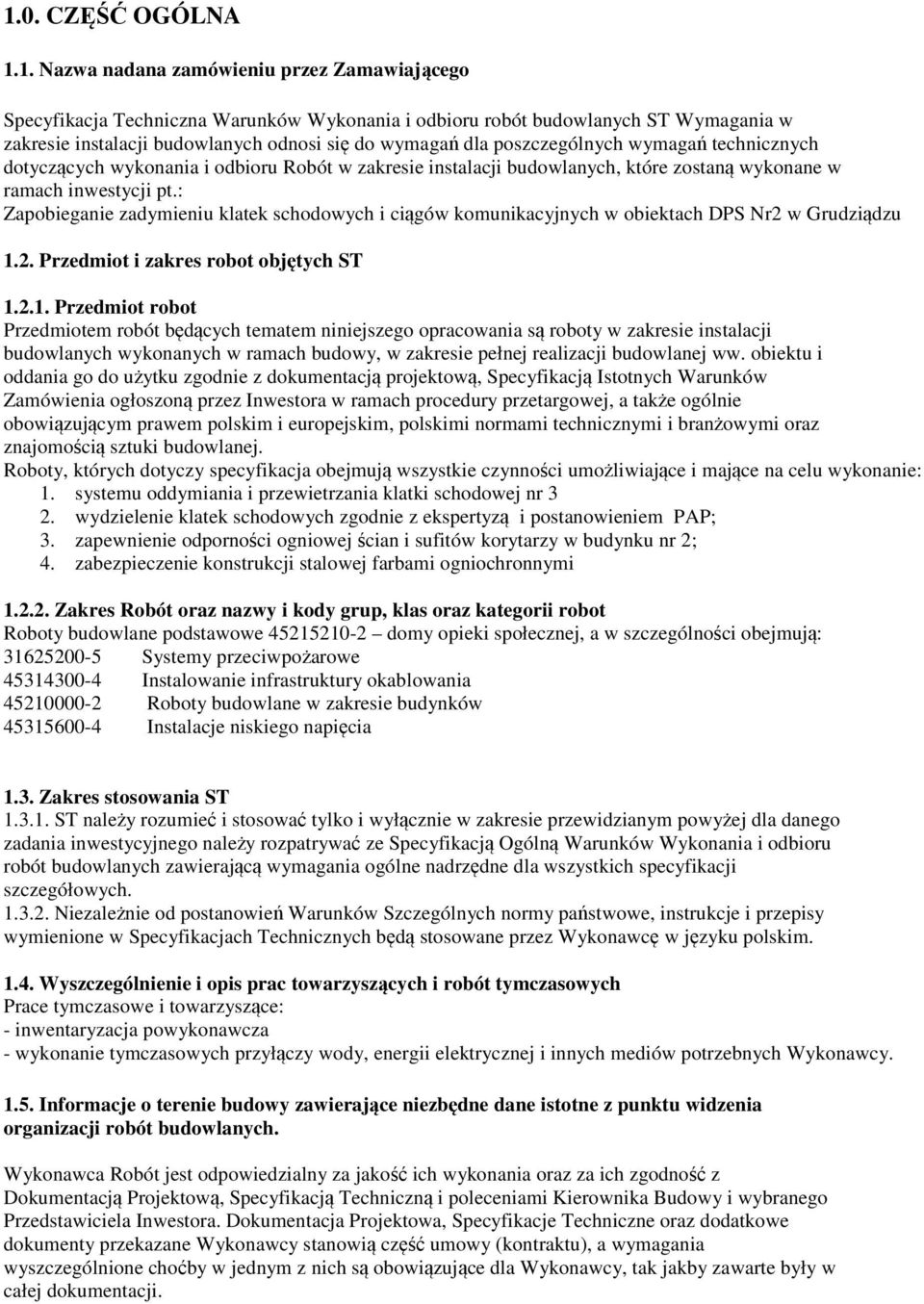

2 1.0. CZĘŚĆ OGÓLNA 1.1. Nazwa nadana zamówieniu przez Zamawiającego Specyfikacja Techniczna Warunków Wykonania i odbioru robót budowlanych ST Wymagania w zakresie instalacji budowlanych odnosi się do wymagań dla poszczególnych wymagań technicznych dotyczących wykonania i odbioru Robót w zakresie instalacji budowlanych, które zostaną wykonane w ramach inwestycji pt.: Zapobieganie zadymieniu klatek schodowych i ciągów komunikacyjnych w obiektach DPS Nr2 w Grudziądzu 1.2. Przedmiot i zakres robot objętych ST Przedmiot robot Przedmiotem robót będących tematem niniejszego opracowania są roboty w zakresie instalacji budowlanych wykonanych w ramach budowy, w zakresie pełnej realizacji budowlanej ww. obiektu i oddania go do użytku zgodnie z dokumentacją projektową, Specyfikacją Istotnych Warunków Zamówienia ogłoszoną przez Inwestora w ramach procedury przetargowej, a także ogólnie obowiązującym prawem polskim i europejskim, polskimi normami technicznymi i branżowymi oraz znajomością sztuki budowlanej. Roboty, których dotyczy specyfikacja obejmują wszystkie czynności umożliwiające i mające na celu wykonanie: 1. systemu oddymiania i przewietrzania klatki schodowej nr 3 2. wydzielenie klatek schodowych zgodnie z ekspertyzą i postanowieniem PAP; 3. zapewnienie odporności ogniowej ścian i sufitów korytarzy w budynku nr 2; 4. zabezpieczenie konstrukcji stalowej farbami ogniochronnymi Zakres Robót oraz nazwy i kody grup, klas oraz kategorii robot Roboty budowlane podstawowe domy opieki społecznej, a w szczególności obejmują: Systemy przeciwpożarowe Instalowanie infrastruktury okablowania Roboty budowlane w zakresie budynków Instalacje niskiego napięcia 1.3. Zakres stosowania ST ST należy rozumieć i stosować tylko i wyłącznie w zakresie przewidzianym powyżej dla danego zadania inwestycyjnego należy rozpatrywać ze Specyfikacją Ogólną Warunków Wykonania i odbioru robót budowlanych zawierającą wymagania ogólne nadrzędne dla wszystkich specyfikacji szczegółowych Niezależnie od postanowień Warunków Szczególnych normy państwowe, instrukcje i przepisy wymienione w Specyfikacjach Technicznych będą stosowane przez Wykonawcę w języku polskim Wyszczególnienie i opis prac towarzyszących i robót tymczasowych Prace tymczasowe i towarzyszące: - inwentaryzacja powykonawcza - wykonanie tymczasowych przyłączy wody, energii elektrycznej i innych mediów potrzebnych Wykonawcy Informacje o terenie budowy zawierające niezbędne dane istotne z punktu widzenia organizacji robót budowlanych. Wykonawca Robót jest odpowiedzialny za jakość ich wykonania oraz za ich zgodność z Dokumentacją Projektową, Specyfikacją Techniczną i poleceniami Kierownika Budowy i wybranego Przedstawiciela Inwestora. Dokumentacja Projektowa, Specyfikacje Techniczne oraz dodatkowe dokumenty przekazane Wykonawcy stanowią część umowy (kontraktu), a wymagania wyszczególnione choćby w jednym z nich są obowiązujące dla Wykonawcy, tak jakby zawarte były w całej dokumentacji.

3 Wykonawca nie może wykorzystywać błędów lub opuszczeń w Dokumentacji Projektowej, a o ich wykryciu powinien natychmiast powiadomić osoby wyznaczone przez Inwestora, które dokonają odpowiednich zmian lub poprawek. Dane określone w Dokumentacji projektowej i w Specyfikacji Technicznej będą uważane za wartości docelowe, od których dopuszczalne są odchylenia w ramach określonego przedziału tolerancji. Cechy materiałów i elementów budowli muszą być jednorodne i wykazywać bliską zgodność z określonymi wymaganiami, a rozrzuty tych cech nie mogą przekraczać dopuszczalnego przedziału tolerancji. W przypadku, gdy materiały lub Roboty nie będą w pełni zgodne z Dokumentacją Projektową lub Specyfikacją Techniczną i wpłynie to na niezadowalającą jakość elementu budowli, to takie materiały będą niezwłocznie zastąpione innymi, a Roboty rozebrane na koszt wykonawcy. Wykonawca jest zobowiązany do prowadzenia i przechowywania na Terenie Budowy wszystkich wymaganych prawem polskim dokumentów. Opis działań związanych z kontrolą, badaniami oraz odbiorem wyrobów i robot budowlanych dokumentów w nawiązaniu do dokumentów odniesienia" niniejszej Specyfikacji. Dokumenty budowy będą przechowywane na Terenie Budowy w miejscu odpowiednio zabezpieczonym. Zaginięcie lub uszkodzenie w stopniu uniemożliwiającym odczytanie któregokolwiek z dokumentów budowy spowoduje jego natychmiastowe odtworzenie w formie przewidzianej prawem. Wszelkie dokumenty budowy będą zawsze dostępne dla osób wyznaczonych przez Inwestora i przedstawione do wglądu na ich życzenie. Wykonawca wyznacza na cały okres prowadzenia prac Kierownika Robót posiadającego odpowiednie uprawnienia wg prawa polskiego i prowadzącego Dziennik Budowy. Wykonawca jest zobowiązany do zabezpieczenia swojego odcinka Budowy w okresie trwania realizacji budowy, aż do zakończenia i odbioru ostatecznego Robót. Wykonawca dostarczy, zainstaluje i będzie utrzymywać tymczasowe urządzenia zabezpieczające, w tym ogrodzenia, poręcze, oświetlenie, sygnały i znaki ostrzegawcze, oraz wszelkie inne środki niezbędne do ochrony danych Robót. Wykonawca będzie przestrzegać przepisów ochrony przeciwpożarowej. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji Robót albo przez personel Wykonawcy. Uwaga: Jeżeli roboty będą wykonywane na czynnym obiekcie pomocowym należy z odpowiedzialnym przedstawicielem Inwestora ustalić godziny pracy sprzętu mechanicznego i głośnych robót które mogą przeszkadzać w normalnym funkcjonowaniu innych oddziałów (obiektów) DPS Nr WYMAGANIA DOTYCZĄCE WŁAŚCIWOŚCI WYROBÓW BUDOWLANYCH 2.1. Instalacja systemu oddymiania i przewietrzania klatki schodowej Materiałami stosowanymi przy wykonaniu wg zasad niniejszej specyfikacji technicznej są materiały zawarte w zestawieniu projektu wykonawczego i przedmiaru kosztorysowego. Materiały przeznaczone do wbudowania, pomimo posiadanych atestów, certyfikatów oraz świadectw dopuszczenia do stosowania w budownictwie, każdorazowo przed wbudowaniem muszą uzyskać akceptację Inwestora. Ewentualne proponowane zamienniki muszą być zaakceptowane przez inwestora i projektanta System sterowania oddymianiem i przewietrzaniem klatki schodowej. Zaprojektowano system sterowania urządzeniami do usuwania dymu i ciepła w oparciu o : - centrale oddymiania, - przyciski oddymiania, - przyciski przewietrzania, - napędy elektryczne, - sterowanie systemem oddymiania poprzez moduł kontrolno-sterujący systemu sygnalizacji pożarowej POLON 4200.

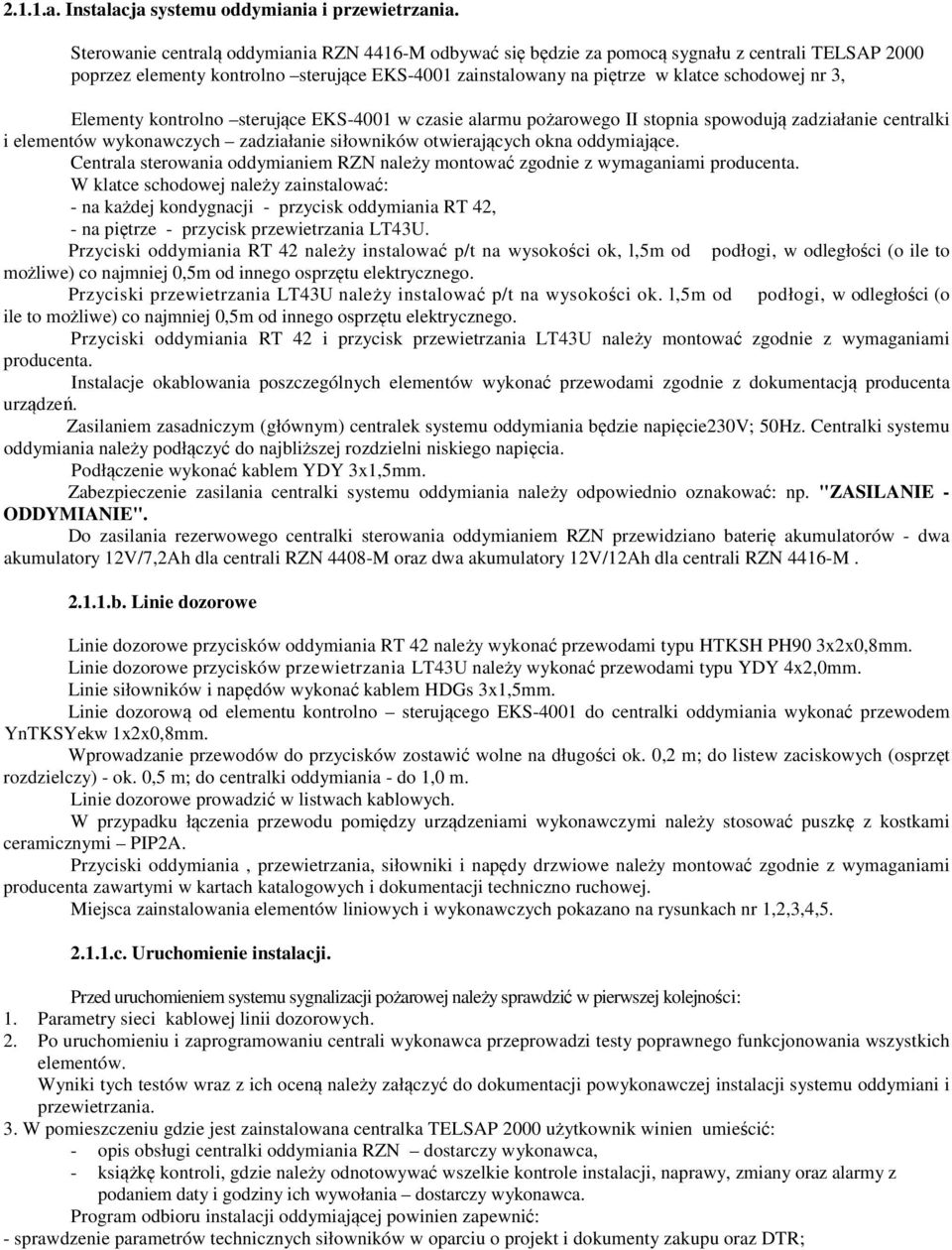

4 2.1.1.a. Instalacja systemu oddymiania i przewietrzania. Sterowanie centralą oddymiania RZN 4416-M odbywać się będzie za pomocą sygnału z centrali TELSAP 2000 poprzez elementy kontrolno sterujące EKS-4001 zainstalowany na piętrze w klatce schodowej nr 3, Elementy kontrolno sterujące EKS-4001 w czasie alarmu pożarowego II stopnia spowodują zadziałanie centralki i elementów wykonawczych zadziałanie siłowników otwierających okna oddymiające. Centrala sterowania oddymianiem RZN należy montować zgodnie z wymaganiami producenta. W klatce schodowej należy zainstalować: - na każdej kondygnacji - przycisk oddymiania RT 42, - na piętrze - przycisk przewietrzania LT43U. Przyciski oddymiania RT 42 należy instalować p/t na wysokości ok, l,5m od podłogi, w odległości (o ile to możliwe) co najmniej 0,5m od innego osprzętu elektrycznego. Przyciski przewietrzania LT43U należy instalować p/t na wysokości ok. l,5m od podłogi, w odległości (o ile to możliwe) co najmniej 0,5m od innego osprzętu elektrycznego. Przyciski oddymiania RT 42 i przycisk przewietrzania LT43U należy montować zgodnie z wymaganiami producenta. Instalacje okablowania poszczególnych elementów wykonać przewodami zgodnie z dokumentacją producenta urządzeń. Zasilaniem zasadniczym (głównym) centralek systemu oddymiania będzie napięcie230v; 50Hz. Centralki systemu oddymiania należy podłączyć do najbliższej rozdzielni niskiego napięcia. Podłączenie wykonać kablem YDY 3x1,5mm. Zabezpieczenie zasilania centralki systemu oddymiania należy odpowiednio oznakować: np. "ZASILANIE - ODDYMIANIE". Do zasilania rezerwowego centralki sterowania oddymianiem RZN przewidziano baterię akumulatorów - dwa akumulatory 12V/7,2Ah dla centrali RZN 4408-M oraz dwa akumulatory 12V/12Ah dla centrali RZN 4416-M b. Linie dozorowe Linie dozorowe przycisków oddymiania RT 42 należy wykonać przewodami typu HTKSH PH90 3x2x0,8mm. Linie dozorowe przycisków przewietrzania LT43U należy wykonać przewodami typu YDY 4x2,0mm. Linie siłowników i napędów wykonać kablem HDGs 3x1,5mm. Linie dozorową od elementu kontrolno sterującego EKS-4001 do centralki oddymiania wykonać przewodem YnTKSYekw 1x2x0,8mm. Wprowadzanie przewodów do przycisków zostawić wolne na długości ok. 0,2 m; do listew zaciskowych (osprzęt rozdzielczy) - ok. 0,5 m; do centralki oddymiania - do 1,0 m. Linie dozorowe prowadzić w listwach kablowych. W przypadku łączenia przewodu pomiędzy urządzeniami wykonawczymi należy stosować puszkę z kostkami ceramicznymi PIP2A. Przyciski oddymiania, przewietrzania, siłowniki i napędy drzwiowe należy montować zgodnie z wymaganiami producenta zawartymi w kartach katalogowych i dokumentacji techniczno ruchowej. Miejsca zainstalowania elementów liniowych i wykonawczych pokazano na rysunkach nr 1,2,3,4, c. Uruchomienie instalacji. Przed uruchomieniem systemu sygnalizacji pożarowej należy sprawdzić w pierwszej kolejności: 1. Parametry sieci kablowej linii dozorowych. 2. Po uruchomieniu i zaprogramowaniu centrali wykonawca przeprowadzi testy poprawnego funkcjonowania wszystkich elementów. Wyniki tych testów wraz z ich oceną należy załączyć do dokumentacji powykonawczej instalacji systemu oddymiani i przewietrzania. 3. W pomieszczeniu gdzie jest zainstalowana centralka TELSAP 2000 użytkownik winien umieścić: - opis obsługi centralki oddymiania RZN dostarczy wykonawca, - książkę kontroli, gdzie należy odnotowywać wszelkie kontrole instalacji, naprawy, zmiany oraz alarmy z podaniem daty i godziny ich wywołania dostarczy wykonawca. Program odbioru instalacji oddymiającej powinien zapewnić: - sprawdzenie parametrów technicznych siłowników w oparciu o projekt i dokumenty zakupu oraz DTR;

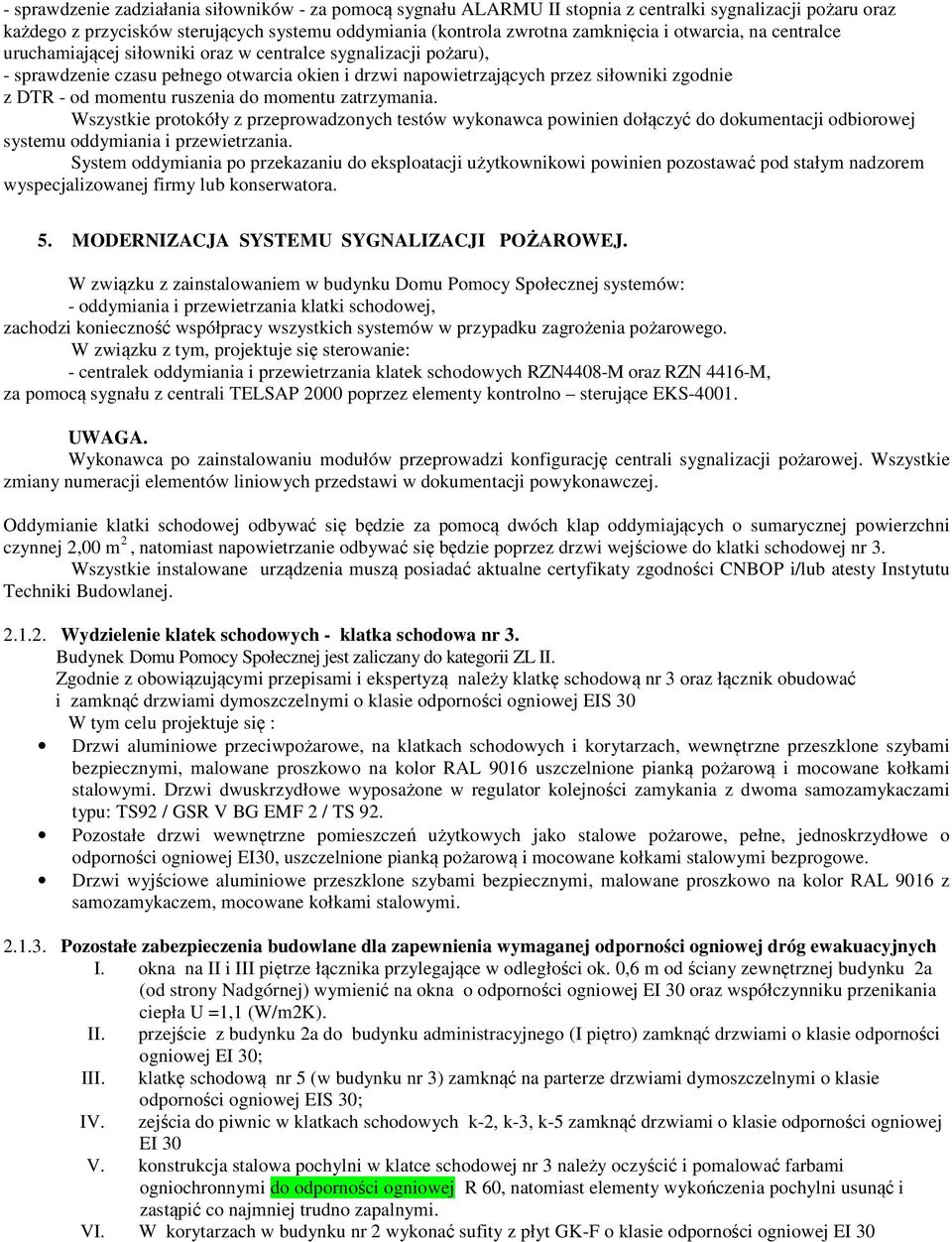

5 - sprawdzenie zadziałania siłowników - za pomocą sygnału ALARMU II stopnia z centralki sygnalizacji pożaru oraz każdego z przycisków sterujących systemu oddymiania (kontrola zwrotna zamknięcia i otwarcia, na centralce uruchamiającej siłowniki oraz w centralce sygnalizacji pożaru), - sprawdzenie czasu pełnego otwarcia okien i drzwi napowietrzających przez siłowniki zgodnie z DTR - od momentu ruszenia do momentu zatrzymania. Wszystkie protokóły z przeprowadzonych testów wykonawca powinien dołączyć do dokumentacji odbiorowej systemu oddymiania i przewietrzania. System oddymiania po przekazaniu do eksploatacji użytkownikowi powinien pozostawać pod stałym nadzorem wyspecjalizowanej firmy lub konserwatora. 5. MODERNIZACJA SYSTEMU SYGNALIZACJI POŻAROWEJ. W związku z zainstalowaniem w budynku Domu Pomocy Społecznej systemów: - oddymiania i przewietrzania klatki schodowej, zachodzi konieczność współpracy wszystkich systemów w przypadku zagrożenia pożarowego. W związku z tym, projektuje się sterowanie: - centralek oddymiania i przewietrzania klatek schodowych RZN4408-M oraz RZN 4416-M, za pomocą sygnału z centrali TELSAP 2000 poprzez elementy kontrolno sterujące EKS UWAGA. Wykonawca po zainstalowaniu modułów przeprowadzi konfigurację centrali sygnalizacji pożarowej. Wszystkie zmiany numeracji elementów liniowych przedstawi w dokumentacji powykonawczej. Oddymianie klatki schodowej odbywać się będzie za pomocą dwóch klap oddymiających o sumarycznej powierzchni czynnej 2,00 m 2, natomiast napowietrzanie odbywać się będzie poprzez drzwi wejściowe do klatki schodowej nr 3. Wszystkie instalowane urządzenia muszą posiadać aktualne certyfikaty zgodności CNBOP i/lub atesty Instytutu Techniki Budowlanej Wydzielenie klatek schodowych - klatka schodowa nr 3. Budynek Domu Pomocy Społecznej jest zaliczany do kategorii ZL II. Zgodnie z obowiązującymi przepisami i ekspertyzą należy klatkę schodową nr 3 oraz łącznik obudować i zamknąć drzwiami dymoszczelnymi o klasie odporności ogniowej EIS 30 W tym celu projektuje się : Drzwi aluminiowe przeciwpożarowe, na klatkach schodowych i korytarzach, wewnętrzne przeszklone szybami bezpiecznymi, malowane proszkowo na kolor RAL 9016 uszczelnione pianką pożarową i mocowane kołkami stalowymi. Drzwi dwuskrzydłowe wyposażone w regulator kolejności zamykania z dwoma samozamykaczami typu: TS92 / GSR V BG EMF 2 / TS 92. Pozostałe drzwi wewnętrzne pomieszczeń użytkowych jako stalowe pożarowe, pełne, jednoskrzydłowe o odporności ogniowej EI30, uszczelnione pianką pożarową i mocowane kołkami stalowymi bezprogowe. Drzwi wyjściowe aluminiowe przeszklone szybami bezpiecznymi, malowane proszkowo na kolor RAL 9016 z samozamykaczem, mocowane kołkami stalowymi Pozostałe zabezpieczenia budowlane dla zapewnienia wymaganej odporności ogniowej dróg ewakuacyjnych I. okna na II i III piętrze łącznika przylegające w odległości ok. 0,6 m od ściany zewnętrznej budynku 2a (od strony Nadgórnej) wymienić na okna o odporności ogniowej EI 30 oraz współczynniku przenikania ciepła U =1,1 (W/m2K). II. przejście z budynku 2a do budynku administracyjnego (I piętro) zamknąć drzwiami o klasie odporności ogniowej EI 30; III. klatkę schodową nr 5 (w budynku nr 3) zamknąć na parterze drzwiami dymoszczelnymi o klasie odporności ogniowej EIS 30; IV. zejścia do piwnic w klatkach schodowych k-2, k-3, k-5 zamknąć drzwiami o klasie odporności ogniowej EI 30 V. konstrukcja stalowa pochylni w klatce schodowej nr 3 należy oczyścić i pomalować farbami ogniochronnymi do odporności ogniowej R 60, natomiast elementy wykończenia pochylni usunąć i zastąpić co najmniej trudno zapalnymi. VI. W korytarzach w budynku nr 2 wykonać sufity z płyt GK-F o klasie odporności ogniowej EI 30

6 Wykonawca musi dokonać wizji lokalnej dla dokonania prawidłowych obmiarów i wyceny wydzieleń i drzwi pożarowych oraz zabezpieczenia konstrukcji stalowych i sufitów Oświetlenie ewakuacyjne w klatce schodowej nr 1. Dla zapewnienia prawidłowego oświetlenia ewakuacyjnego należy zainstalować 6 lamp z własnym źródłem zasilania o czasie działania min 1 godzina i zapewniające równomiernie oświetlenie całej drogi ewakuacyjną w obrębie klatki schodowej nr 1 o natężeniu oświetleniu min 1lx na poziomie posadzki. Instalacja kablowa musi być wykonana kablem o odporności ogniowej 60min i montowana zgodnie z zasadami układania instalacji o odporności ogniowej 60 min. Wykonawca musi dokonać wizji lokalnej dla prawidłowego zainstalowania oświetlenia ewakuacyjnego Gaśnice i sieć hydrantowa I. uzupełnić gaśnice GP-4-4 szt. II. wymienić szafki hydrantowe z wężami półsztywnymi HP25 3. WYMAGANIA DOTYCZĄCE SPRZĘTU I MASZYN NIEZBĘDNYCH DO WYKONANIA ROBOT BUDOWLANYCH 3.1. Instalacja systemu oddymiania i przewietrzania klatki schodowej Prace mogą być wykonywane ręcznie lub przy użyciu dowolnego sprzętu mechanicznego zaakceptowanego przez kierownika budowy i Inwestora. 4. WYMAGANIA DOTYCZĄCE ŚRODKÓW TRANSPORTU 4.1. Instalacja systemu oddymiania i przewietrzania klatki schodowej Materiały dla instalacji powinny być transportowane pojazdami, w których materiały te byłby osłonięte i zabezpieczone przed zamoknięciem lub zawilgoceniem. 5. WYMAGANIA DOTYCZĄCE WYKONANIA ROBÓT BUDOWLANYCH Z UWZGLĘDNIENIEM PODZIAŁU SZCZEGÓŁOWEGO WG WSPÓLNEGO SŁOWNIKA ZAMÓWIEŃ NA GRUPY, KLASY I KATEGORIE ROBÓT Systemy przeciwpożarowe Instalowanie infrastruktury okablowania Roboty budowlane w zakresie budynków Instalacje niskiego napięcia Warunki wykonywania robót są zawarte w projekcie budowlanym. Po zakończeniu robót należy: sprawdzić jakość i kompletność wykonania robot, sprawdzić certyfikaty zastosowanych materiałów, wykonać pomiary elektryczne, przeszkolić obsługę w celu prawidłowego użytkowania instalacji, przy odbiorach nawet cząstkowych winien być inspektor nadzoru. 6. WYMAGANIA DOTYCZĄCE PRZEDMIARU I OBMIARU ROBÓT 6.1 Ogólne zasady obmiaru robot Obmiar robot będzie określać faktyczny zakres wykonywanych robot zgodnie z Dokumentacją projektową i Specyfikacją Techniczną w jednostkach ustalonych w kosztorysie. Obmiar robot dokonuje

7 wykonawca po pisemnym powiadomieniu kierownika budowy o zakresie obmierzanych prac i terminie obmiaru co najmniej 3 dni przed terminem. Wyniki obmiaru będą wpisane do Rejestru Obmiarów. Jakikolwiek błąd lub przeoczenie w ilościach podanych w Przedmiarze Kosztorysowym lub w Specyfikacjach nie zwalnia wykonawcy od obowiązku ukończenia wszystkich robot. Błędne dane zostaną poprawione wg instrukcji kierownika budowy na piśmie Zasady określania ilości robot i materiałów Ilość robot i materiałów została określona w przedmiarze kosztorysowym Urządzenia i sprzęt pomiarowy Urządzenia i sprzęt pomiarowy powinien być atestowany i posiadać aktualną legalizacje Czas przeprowadzenia obmiaru Obmiary dla robot zanikających należy dokonywać przed zakryciem instalacji. Pozostałe obmiary po zakończeniu robo 7. OPIS SPOSOBU ODBIORU ROBÓT BUDOWLANYCH Odbiór wykonanej instalacji i przekazanie do eksploatacji nastąpi po podpisaniu protokołów zdawczo-odbiorczych. W zależności od rodzaju instalacji do w/w protokołów Wykonawca przekaże Inwestorowi: Instalacja systemu oddymiania i przewietrzania klatki schodowej - protokóły pomiarów kabli, -dokumentację powykonawczą instalacji - protokół z przeprowadzonych testów - atesty urządzeń Ponadto przeszkoli pracowników Podczas szkolenia przekaże użytkownikowi: - instrukcje obsługi systemu - skróconą instrukcję obsługi systemu - zapozna z przebiegiem tras kablowych - protokóły pomiarów kabli, -dokumentację powykonawczą instalacji - protokół z przeprowadzonych testów - atesty urządzeń 8. DOKUMENTY ODNIESIENIA -Dokumentacja projektowa - Aprobaty techniczne okazane przez Wykonawcę - SIWZ - Umowa z Inwestorem - Obowiązujące polskie przepisy prawne i polskie normy oraz normy zharmonizowane europejskie PRZEPISY ZWIĄZANE Z INSTALACJAMI ELEKTRYCZNYMI Ustawa z dnia 7 lipca 1994 Prawo Budowlane Dz.U. nr 89 z z późniejszymi uzupełnieniami i zmianami, PN-EN :2002- Systemy alarmowe - Kompatybilność elektromagnetyczna, PN-IEC : Instalacje elektryczne w obiektach budowlanych- Ochrona dla zapewnienia bezpieczeństwa- ochrona przeciwporażeniowa, PN-IEC : Instalacje elektryczne w obiektach budowlanych- Ochrona dla zapewnienia bezpieczeństwa- ochrona przed przepięciami, PN-IEC : Instalacje elektryczne w obiektach budowlanych- Ochrona dla zapewnienia bezpieczeństwa- środki ochrony przed porażeniem prądem elektrycznym, PN-IEC : Instalacje elektryczne w obiektach budowlanych- Ochrona dla zapewnienia bezpieczeństwa- Stosowanie środków ochrony zapewniających bezpieczeństwo- środki ochrony przed prądem przetężeniowym, PN-IEC : Instalacje elektryczne w obiektach budowlanych- Dobór i montaż

8 wyposażenia elektrycznego- oprzewodowanie- obciążalność prądowa długotrwała przewodów, PN-IEC : Instalacje elektryczne w obiektach budowlanych- Dobór i montaż wyposażenia elektrycznego- uziemienia i przewody ochronne, PN-IEC : Instalacje elektryczne w obiektach budowlanych- sprawdzanie odbiorcze, Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie/ Dz.U. nr 75 z 15 czerwca 2002r/, Rozporządzenie Ministra Zdrowia w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej / Dz. U. Nr 116, poz. 985/ z dnia 22 czerwca 2005 r Dokumentacja techniczno-ruchowa elementów systemu
