1 instrukcja obsługi NMS ANPR

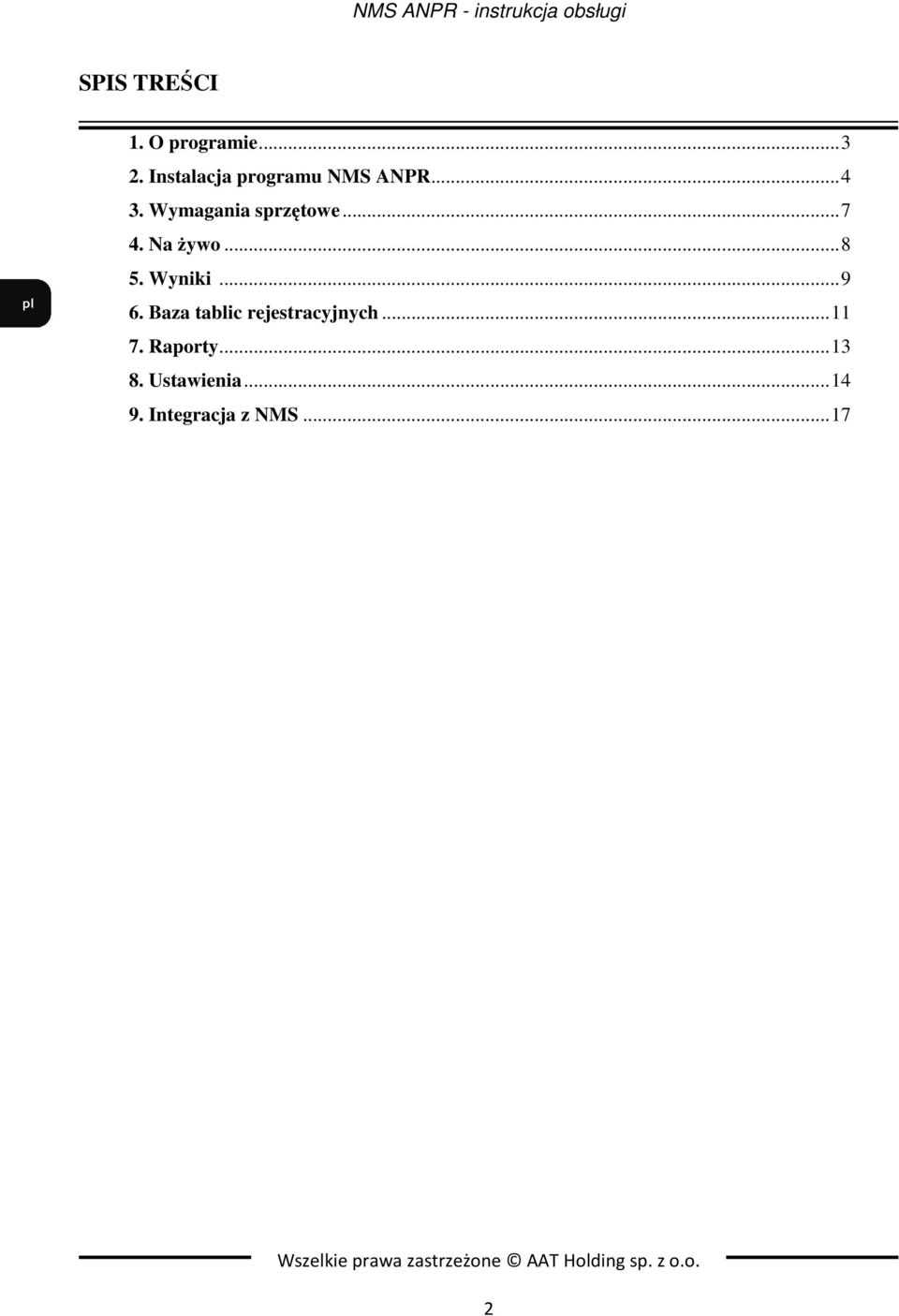

2 SPIS TREŚCI 1. O programie Instalacja programu NMS ANPR Wymagania sprzętowe Na żywo Wyniki Baza tablic rejestracyjnych Raporty Ustawienia Integracja z NMS

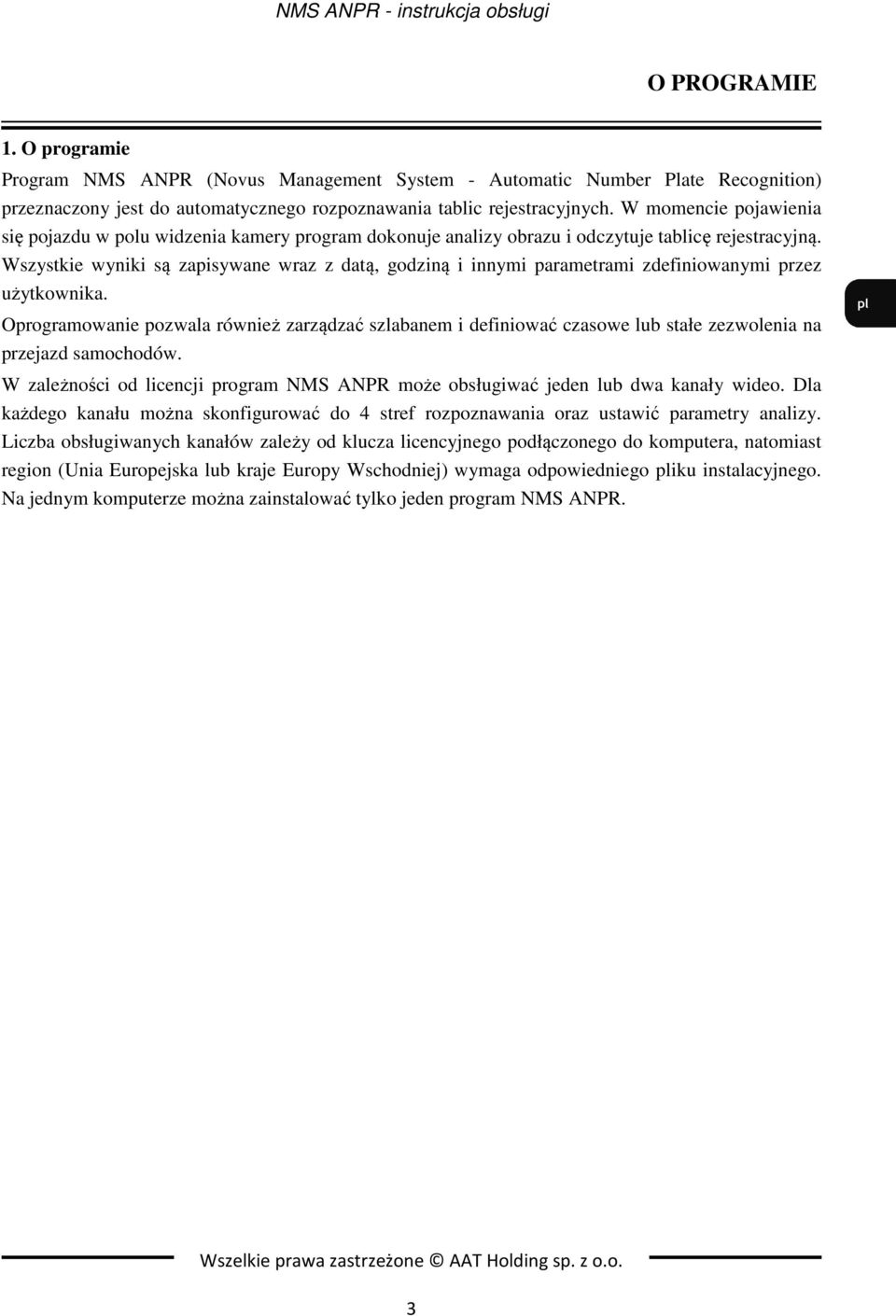

3 O PROGRAMIE 1. O programie Program NMS ANPR (Novus Management System - Automatic Number Plate Recognition) przeznaczony jest do automatycznego rozpoznawania tablic rejestracyjnych. W momencie pojawienia się pojazdu w polu widzenia kamery program dokonuje analizy obrazu i odczytuje tablicę rejestracyjną. Wszystkie wyniki są zapisywane wraz z datą, godziną i innymi parametrami zdefiniowanymi przez użytkownika. Oprogramowanie pozwala również zarządzać szlabanem i definiować czasowe lub stałe zezwolenia na przejazd samochodów. W zależności od licencji program NMS ANPR może obsługiwać jeden lub dwa kanały wideo. Dla każdego kanału można skonfigurować do 4 stref rozpoznawania oraz ustawić parametry analizy. Liczba obsługiwanych kanałów zależy od klucza licencyjnego podłączonego do komputera, natomiast region (Unia Europejska lub kraje Europy Wschodniej) wymaga odpowiedniego pliku instalacyjnego. Na jednym komputerze można zainstalować tylko jeden program NMS ANPR. 3

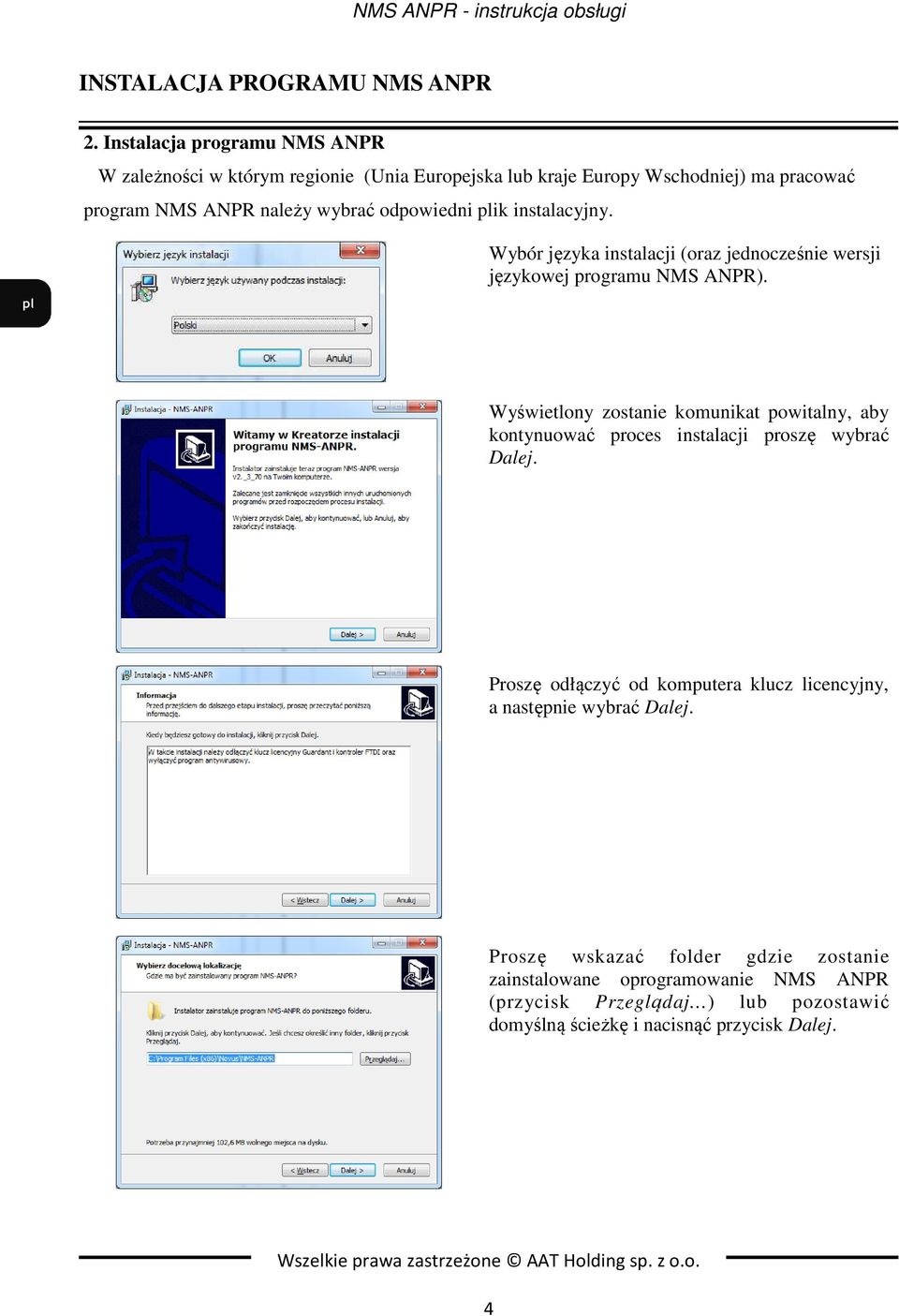

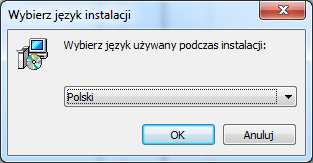

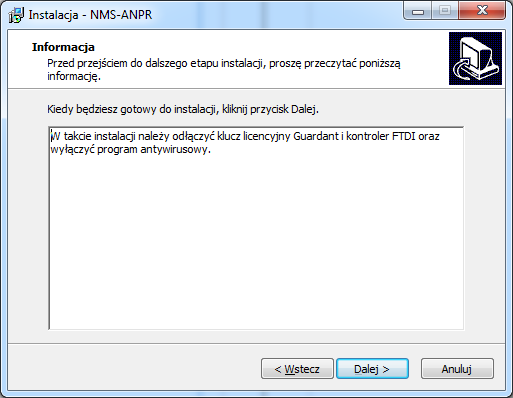

4 INSTALACJA PROGRAMU NMS ANPR 2. Instalacja programu NMS ANPR W zależności w którym regionie (Unia Europejska lub kraje Europy Wschodniej) ma pracować program NMS ANPR należy wybrać odpowiedni plik instalacyjny. Wybór języka instalacji (oraz jednocześnie wersji językowej programu NMS ANPR). Wyświetlony zostanie komunikat powitalny, aby kontynuować proces instalacji proszę wybrać Dalej. Proszę odłączyć od komputera klucz licencyjny, a następnie wybrać Dalej. Proszę wskazać folder gdzie zostanie zainstalowane oprogramowanie NMS ANPR (przycisk Przeglądaj...) lub pozostawić domyślną ścieżkę i nacisnąć przycisk Dalej. 4

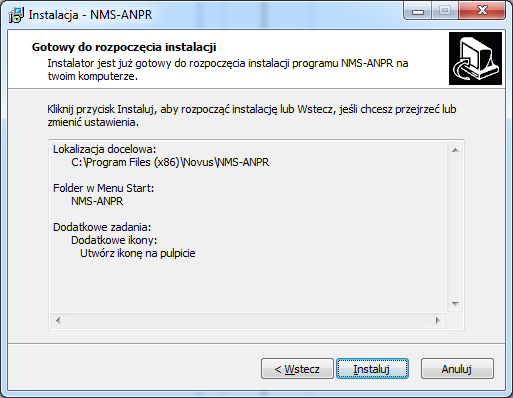

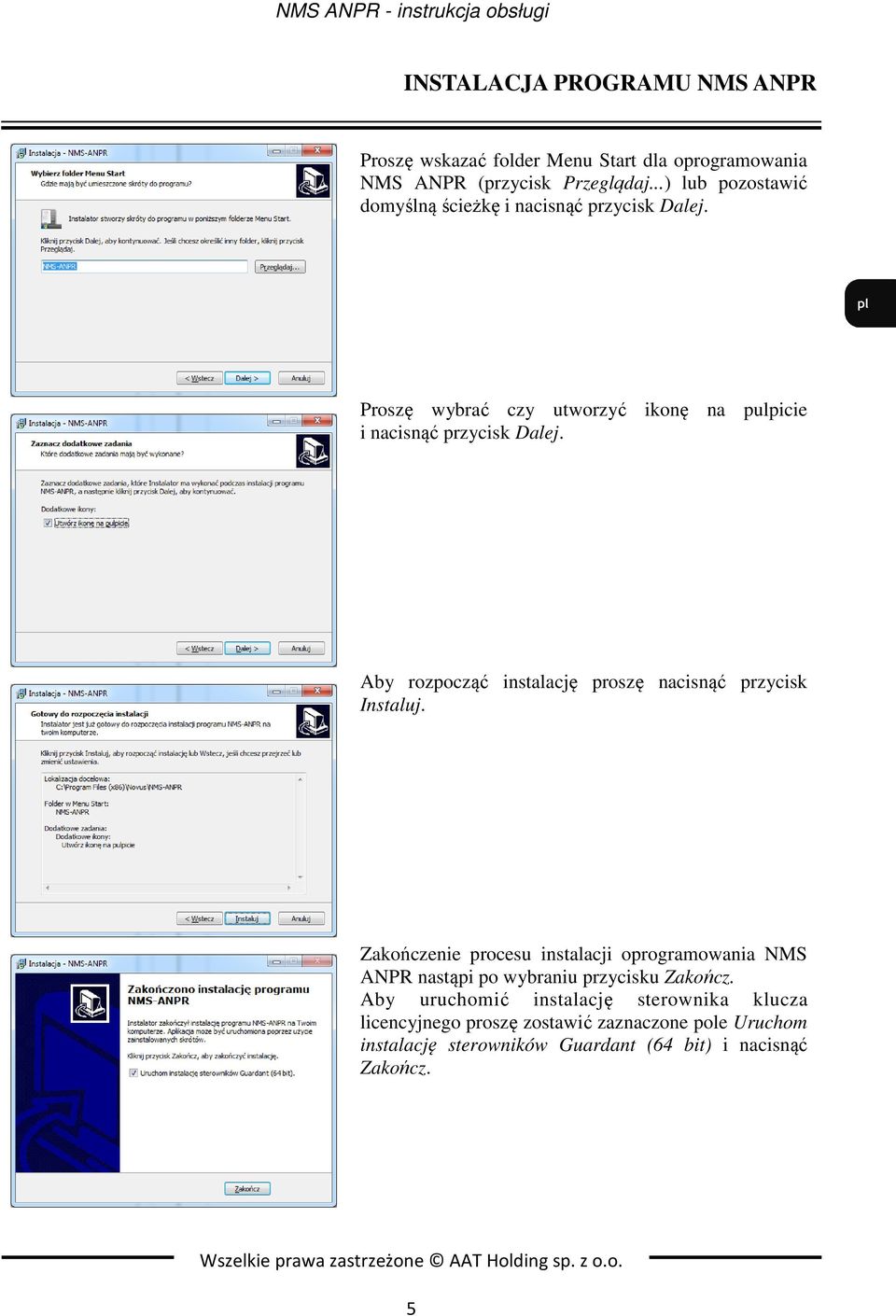

5 INSTALACJA PROGRAMU NMS ANPR Proszę wskazać folder Menu Start dla oprogramowania NMS ANPR (przycisk Przeglądaj...) lub pozostawić domyślną ścieżkę i nacisnąć przycisk Dalej. Proszę wybrać czy utworzyć ikonę na pulpicie i nacisnąć przycisk Dalej. Aby rozpocząć instalację proszę nacisnąć przycisk Instaluj. Zakończenie procesu instalacji oprogramowania NMS ANPR nastąpi po wybraniu przycisku Zakończ. Aby uruchomić instalację sterownika klucza licencyjnego proszę zostawić zaznaczone pole Uruchom instalację sterowników Guardant (64 bit) i nacisnąć Zakończ. 5

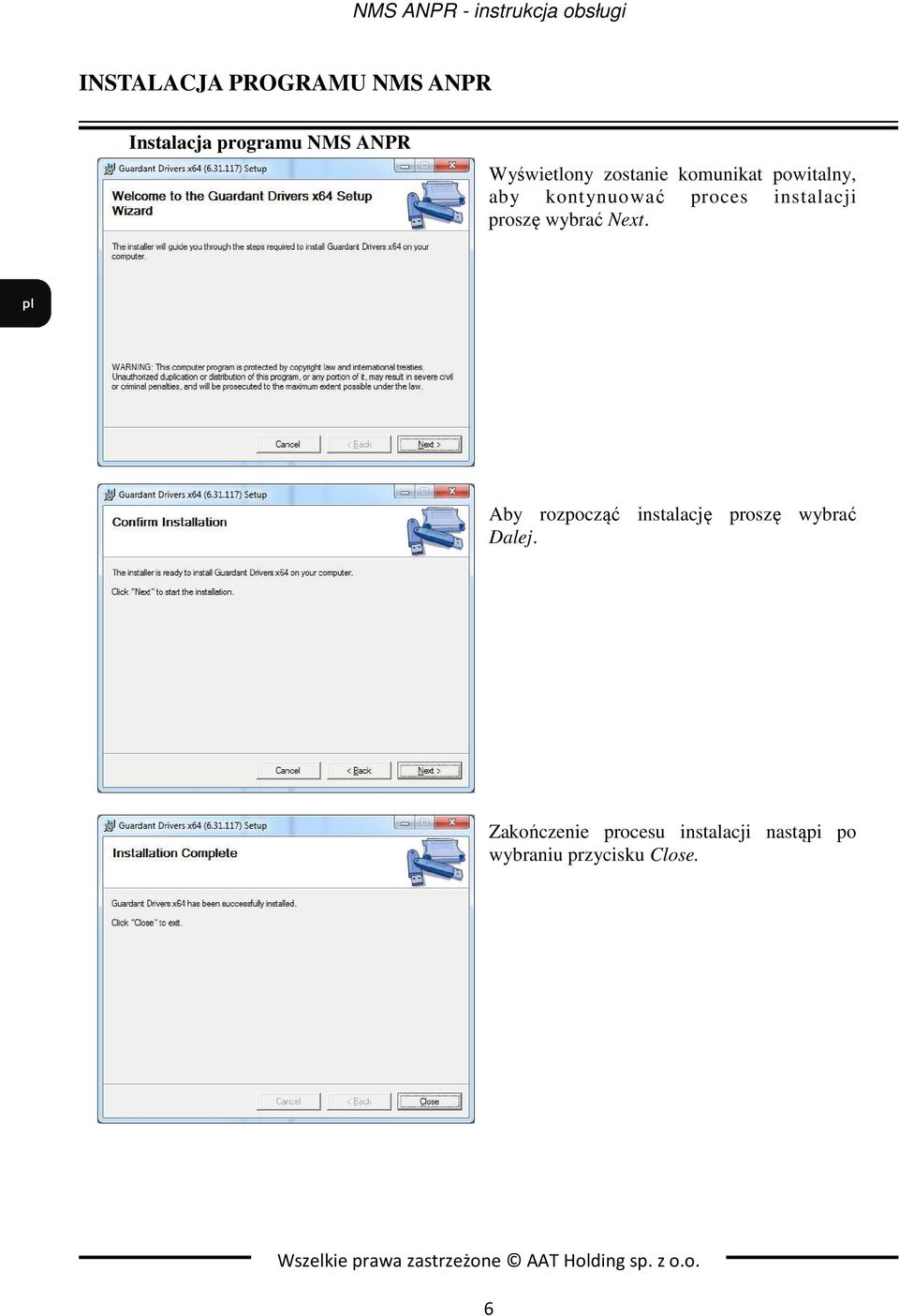

6 INSTALACJA PROGRAMU NMS ANPR Instalacja programu NMS ANPR Wyświetlony zostanie komunikat powitalny, aby kontynuować proces instalacji proszę wybrać Next. Aby rozpocząć instalację proszę wybrać Dalej. Zakończenie procesu instalacji nastąpi po wybraniu przycisku Close. 6

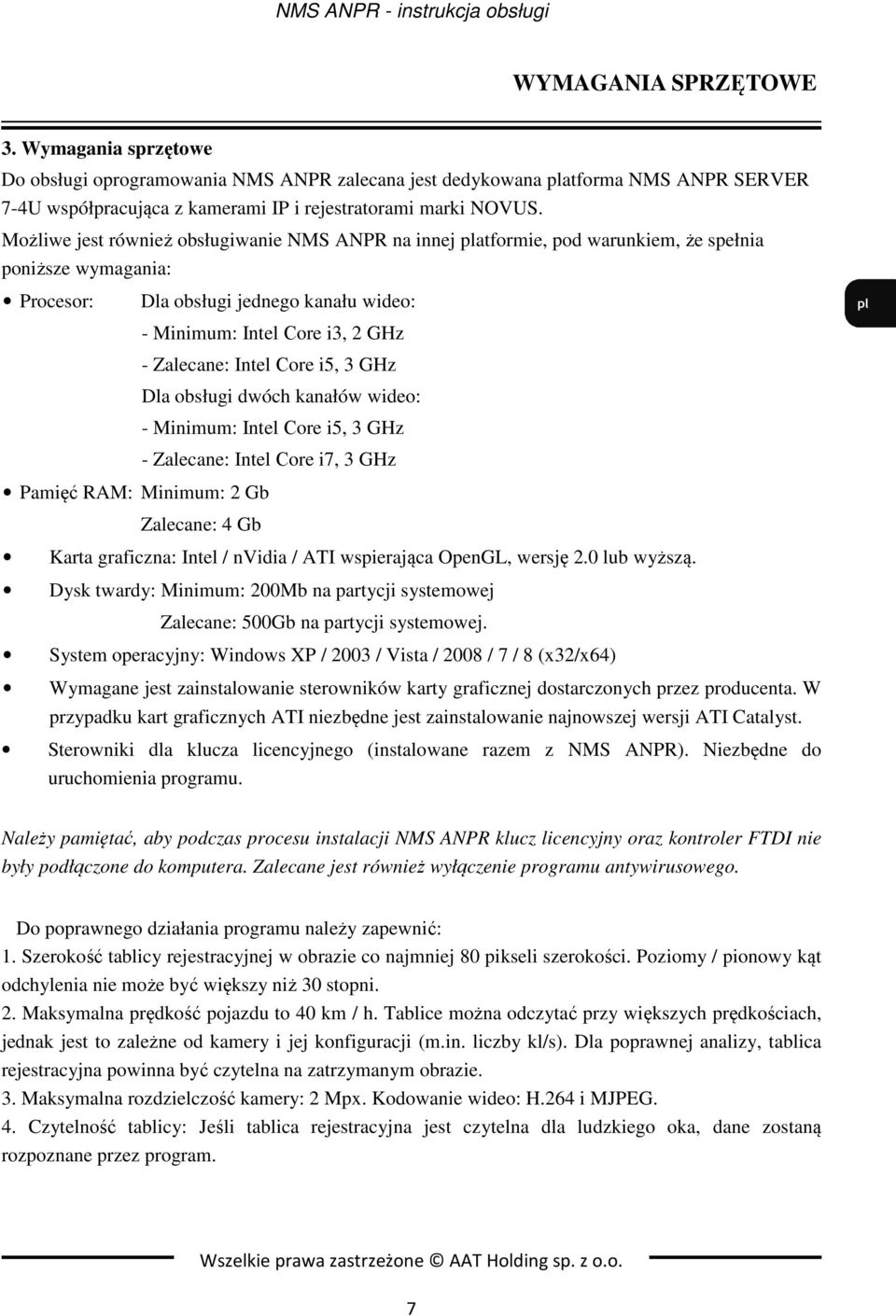

7 WYMAGANIA SPRZĘTOWE 3. Wymagania sprzętowe Do obsługi oprogramowania NMS ANPR zalecana jest dedykowana platforma NMS ANPR SERVER 7-4U współpracująca z kamerami IP i rejestratorami marki NOVUS. Możliwe jest również obsługiwanie NMS ANPR na innej platformie, pod warunkiem, że spełnia poniższe wymagania: Procesor: Dla obsługi jednego kanału wideo: - Minimum: Intel Сore i3, 2 GHz - Zalecane: Intel Сore i5, 3 GHz Dla obsługi dwóch kanałów wideo: - Minimum: Intel Сore i5, 3 GHz - Zalecane: Intel Сore i7, 3 GHz Pamięć RAM: Minimum: 2 Gb Zalecane: 4 Gb Karta graficzna: Intel / nvidia / ATI wspierająca OpenGL, wersję 2.0 lub wyższą. Dysk twardy: Minimum: 200Mb na partycji systemowej Zalecane: 500Gb na partycji systemowej. System operacyjny: Windows XP / 2003 / Vista / 2008 / 7 / 8 (x32/x64) Wymagane jest zainstalowanie sterowników karty graficznej dostarczonych przez producenta. W przypadku kart graficznych ATI niezbędne jest zainstalowanie najnowszej wersji ATI Catalyst. Sterowniki dla klucza licencyjnego (instalowane razem z NMS ANPR). Niezbędne do uruchomienia programu. Należy pamiętać, aby podczas procesu instalacji NMS ANPR klucz licencyjny oraz kontroler FTDI nie były podłączone do komputera. Zalecane jest również wyłączenie programu antywirusowego. Do poprawnego działania programu należy zapewnić: 1. Szerokość tablicy rejestracyjnej w obrazie co najmniej 80 pikseli szerokości. Poziomy / pionowy kąt odchylenia nie może być większy niż 30 stopni. 2. Maksymalna prędkość pojazdu to 40 km / h. Tablice można odczytać przy większych prędkościach, jednak jest to zależne od kamery i jej konfiguracji (m.in. liczby kl/s). Dla poprawnej analizy, tablica rejestracyjna powinna być czytelna na zatrzymanym obrazie. 3. Maksymalna rozdzielczość kamery: 2 Mpx. Kodowanie wideo: H.264 i MJPEG. 4. Czytelność tablicy: Jeśli tablica rejestracyjna jest czytelna dla ludzkiego oka, dane zostaną rozpoznane przez program. 7

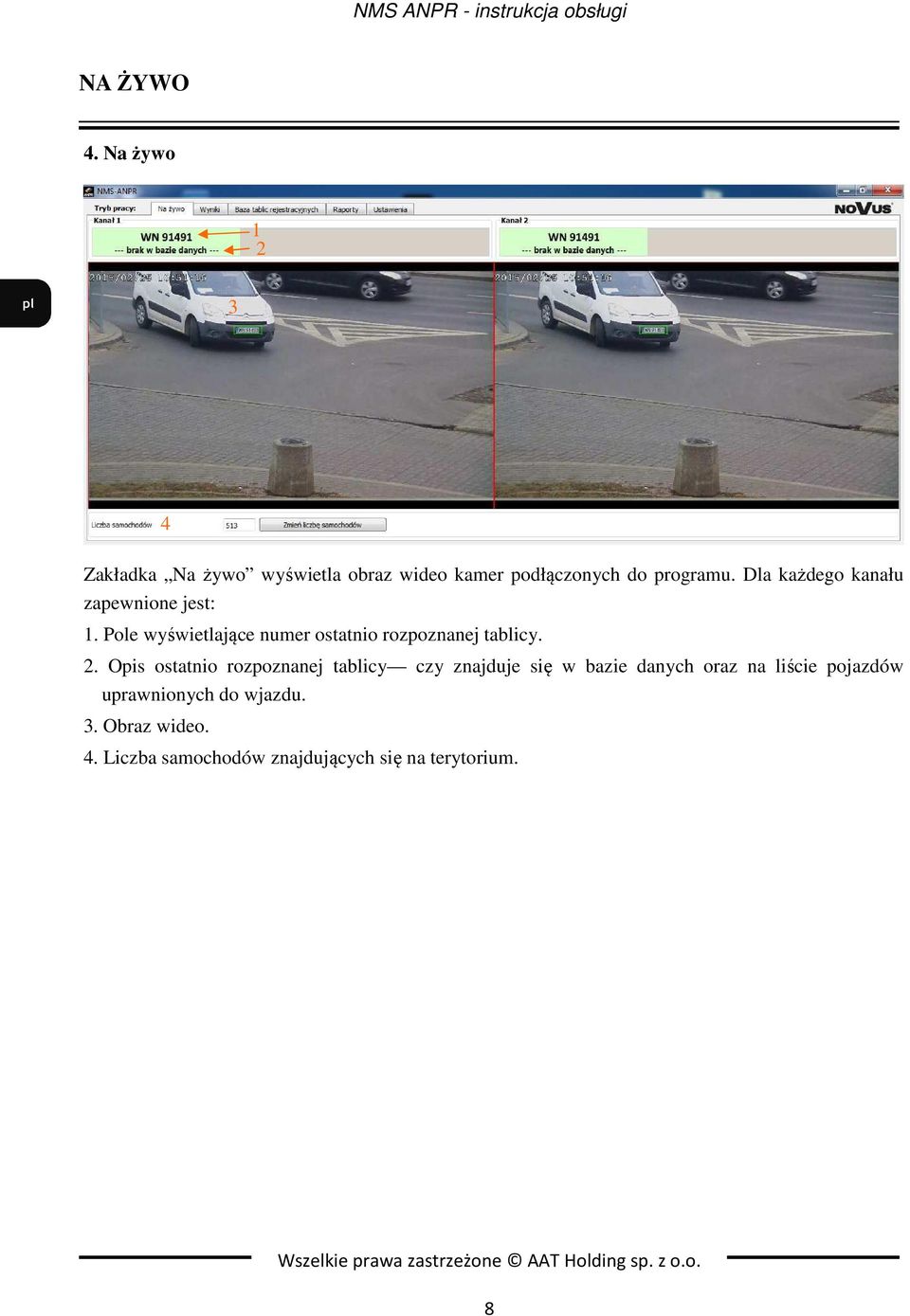

8 NA ŻYWO 4. Na żywo Zakładka Na żywo wyświetla obraz wideo kamer podłączonych do programu. Dla każdego kanału zapewnione jest: 1. Pole wyświetlające numer ostatnio rozpoznanej tablicy. 2. Opis ostatnio rozpoznanej tablicy czy znajduje się w bazie danych oraz na liście pojazdów uprawnionych do wjazdu. 3. Obraz wideo. 4. Liczba samochodów znajdujących się na terytorium. 8

9 WYNIKI 5. Wyniki W zakładce Wyniki zapisane zostają wszystkie rozpoznane tablice rejestracyjne (od momentu uruchomienia programu). Wyświetlone tablice można dodać do bazy danych. Użytkownik ma możliwość również wyczyścić listę rozpoznanych tablic. Zawartość tabeli Wyniki : "Data / Godzina - Data i godzina rozpoznania tablicy rejestracyjnej. "Kanał" - Numer kanału na którym rozpoznano tablicę. "Strefa" - Numer strefy w której rozpoznano tablicę. "Numer" - Rozpoznana tablica rejestracyjna. "Zdjęcie" - Zdjęcie rozpoznanej tablicy. "Punkt kontrolny" - Numer punktu kontrolnego. "Kierunek" Informacja w którym kierunku przemieszczał się zidentyfikowany pojazd. Możliwe komunikaty: Wjechał, Wyjechał, Niezidentyfikowany. "Czas pobytu" Okres czasu przez jaki dany pojazd znajdował się na terytorium. Jeżeli samochód nie wjechał, to oprogramowanie nie będzie w stanie obliczyć czasu pobytu i wyświetlona zostanie informacja Nie wjechał. "Przejazd". Informacja o zgodzie lub jej braku na wjazd danego pojazdu. Możliwe komunikaty: Zezwolono, Zabroniono, Nieupoważnieni. "Dane techniczne". Czas analizy tablicy rejestracyjnej [ms], szerokość tablicy rejestracyjnej [piksele], prawdopodobieństwo poprawnego odczytania tablicy (przedział 0~1). "Opis" Jeśli opis danej tablicy został wcześniej zdefiniowany w bazie danych, zostanie on zaczytany do tego pola. W przypadku braku informacji wyświetlony zostanie komunikat brak w bazie danych. 9

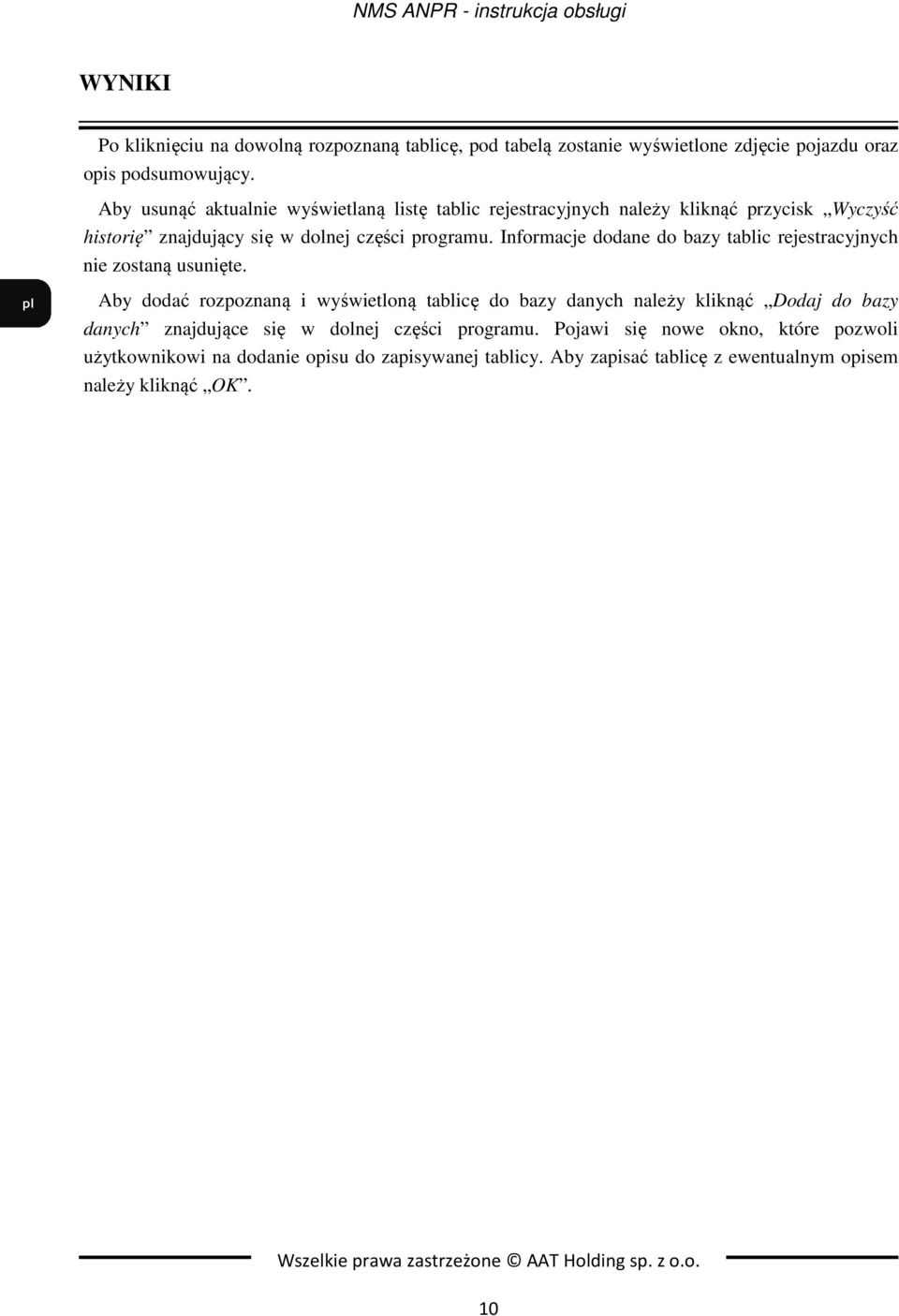

10 WYNIKI Po kliknięciu na dowolną rozpoznaną tablicę, pod tabelą zostanie wyświetlone zdjęcie pojazdu oraz opis podsumowujący. Aby usunąć aktualnie wyświetlaną listę tablic rejestracyjnych należy kliknąć przycisk Wyczyść historię znajdujący się w dolnej części programu. Informacje dodane do bazy tablic rejestracyjnych nie zostaną usunięte. Aby dodać rozpoznaną i wyświetloną tablicę do bazy danych należy kliknąć Dodaj do bazy danych znajdujące się w dolnej części programu. Pojawi się nowe okno, które pozwoli użytkownikowi na dodanie opisu do zapisywanej tablicy. Aby zapisać tablicę z ewentualnym opisem należy kliknąć OK. 10

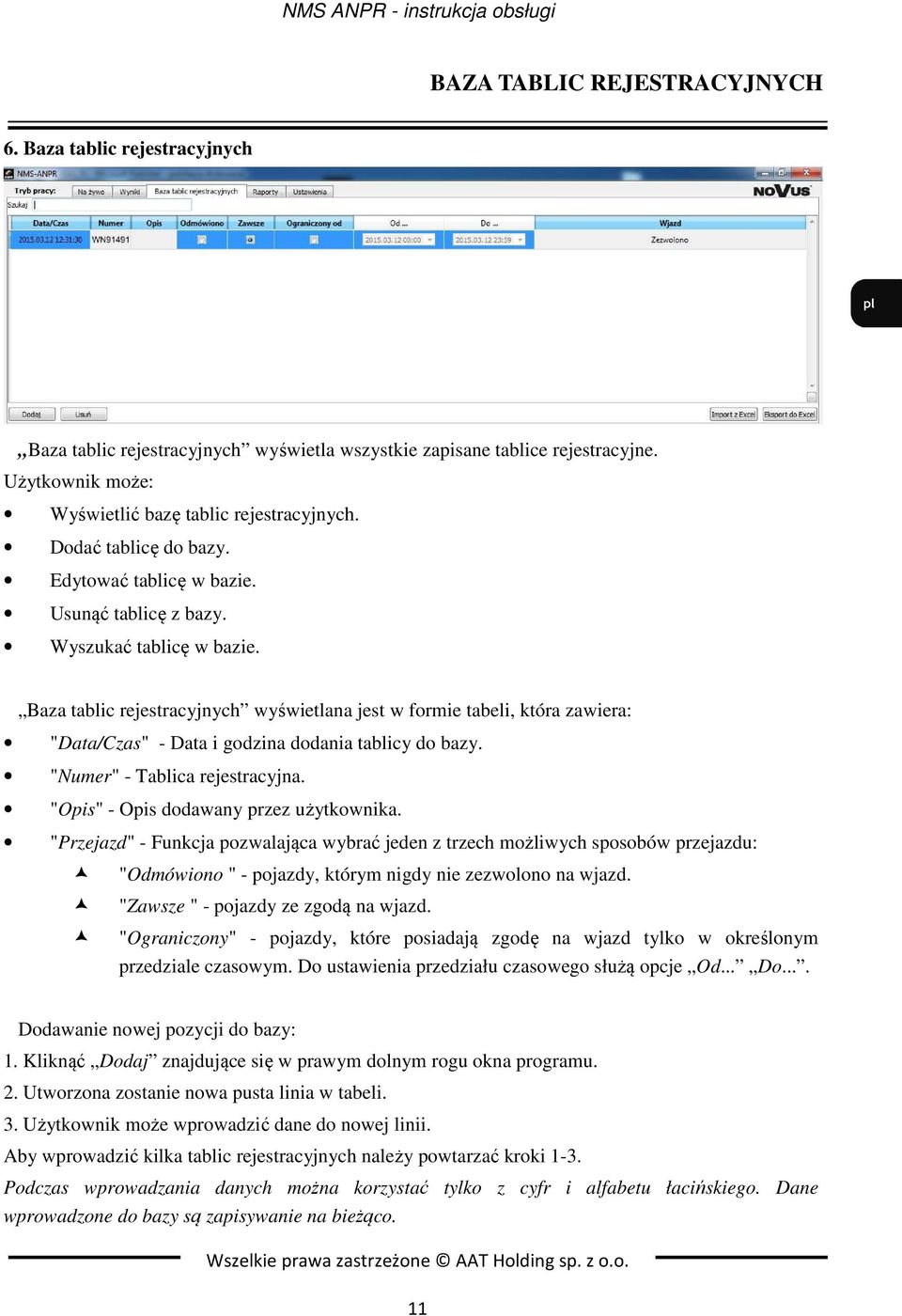

11 BAZA TABLIC REJESTRACYJNYCH 6. Baza tablic rejestracyjnych Baza tablic rejestracyjnych wyświetla wszystkie zapisane tablice rejestracyjne. Użytkownik może: Wyświetlić bazę tablic rejestracyjnych. Dodać tablicę do bazy. Edytować tablicę w bazie. Usunąć tablicę z bazy. Wyszukać tablicę w bazie. Baza tablic rejestracyjnych wyświetlana jest w formie tabeli, która zawiera: "Data/Czas" - Data i godzina dodania tablicy do bazy. "Numer" - Tablica rejestracyjna. "Opis" - Opis dodawany przez użytkownika. "Przejazd" - Funkcja pozwalająca wybrać jeden z trzech możliwych sposobów przejazdu: "Odmówiono " - pojazdy, którym nigdy nie zezwolono na wjazd. "Zawsze " - pojazdy ze zgodą na wjazd. "Ograniczony" - pojazdy, które posiadają zgodę na wjazd tylko w określonym przedziale czasowym. Do ustawienia przedziału czasowego służą opcje Od... Do.... Dodawanie nowej pozycji do bazy: 1. Kliknąć Dodaj znajdujące się w prawym dolnym rogu okna programu. 2. Utworzona zostanie nowa pusta linia w tabeli. 3. Użytkownik może wprowadzić dane do nowej linii. Aby wprowadzić kilka tablic rejestracyjnych należy powtarzać kroki 1-3. Podczas wprowadzania danych można korzystać tylko z cyfr i alfabetu łacińskiego. Dane wprowadzone do bazy są zapisywanie na bieżąco. 11

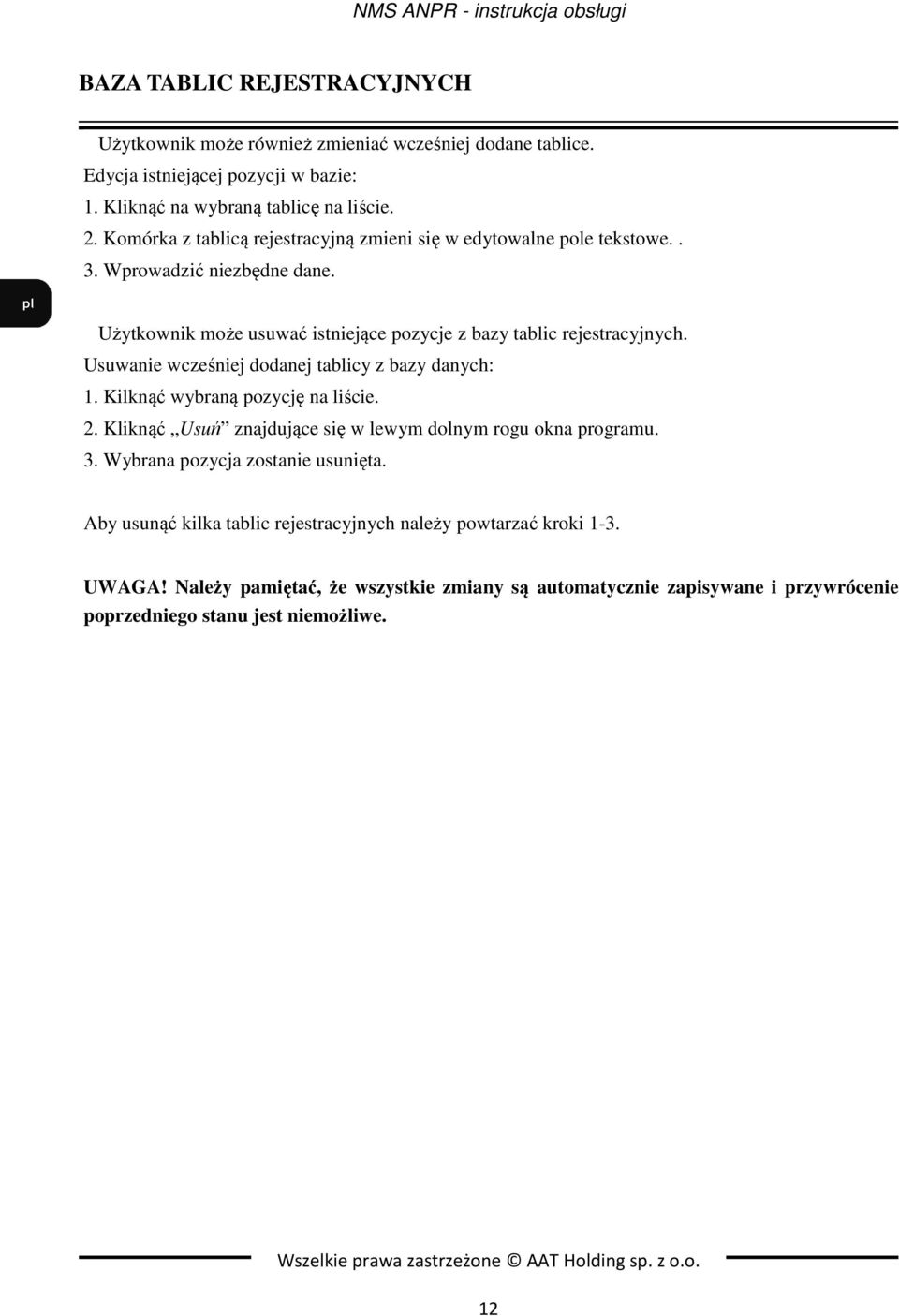

12 BAZA TABLIC REJESTRACYJNYCH Użytkownik może również zmieniać wcześniej dodane tablice. Edycja istniejącej pozycji w bazie: 1. Kliknąć na wybraną tablicę na liście. 2. Komórka z tablicą rejestracyjną zmieni się w edytowalne pole tekstowe.. 3. Wprowadzić niezbędne dane. Użytkownik może usuwać istniejące pozycje z bazy tablic rejestracyjnych. Usuwanie wcześniej dodanej tablicy z bazy danych: 1. Kilknąć wybraną pozycję na liście. 2. Kliknąć Usuń znajdujące się w lewym dolnym rogu okna programu. 3. Wybrana pozycja zostanie usunięta. Aby usunąć kilka tablic rejestracyjnych należy powtarzać kroki 1-3. UWAGA! Należy pamiętać, że wszystkie zmiany są automatycznie zapisywane i przywrócenie poprzedniego stanu jest niemożliwe. 12

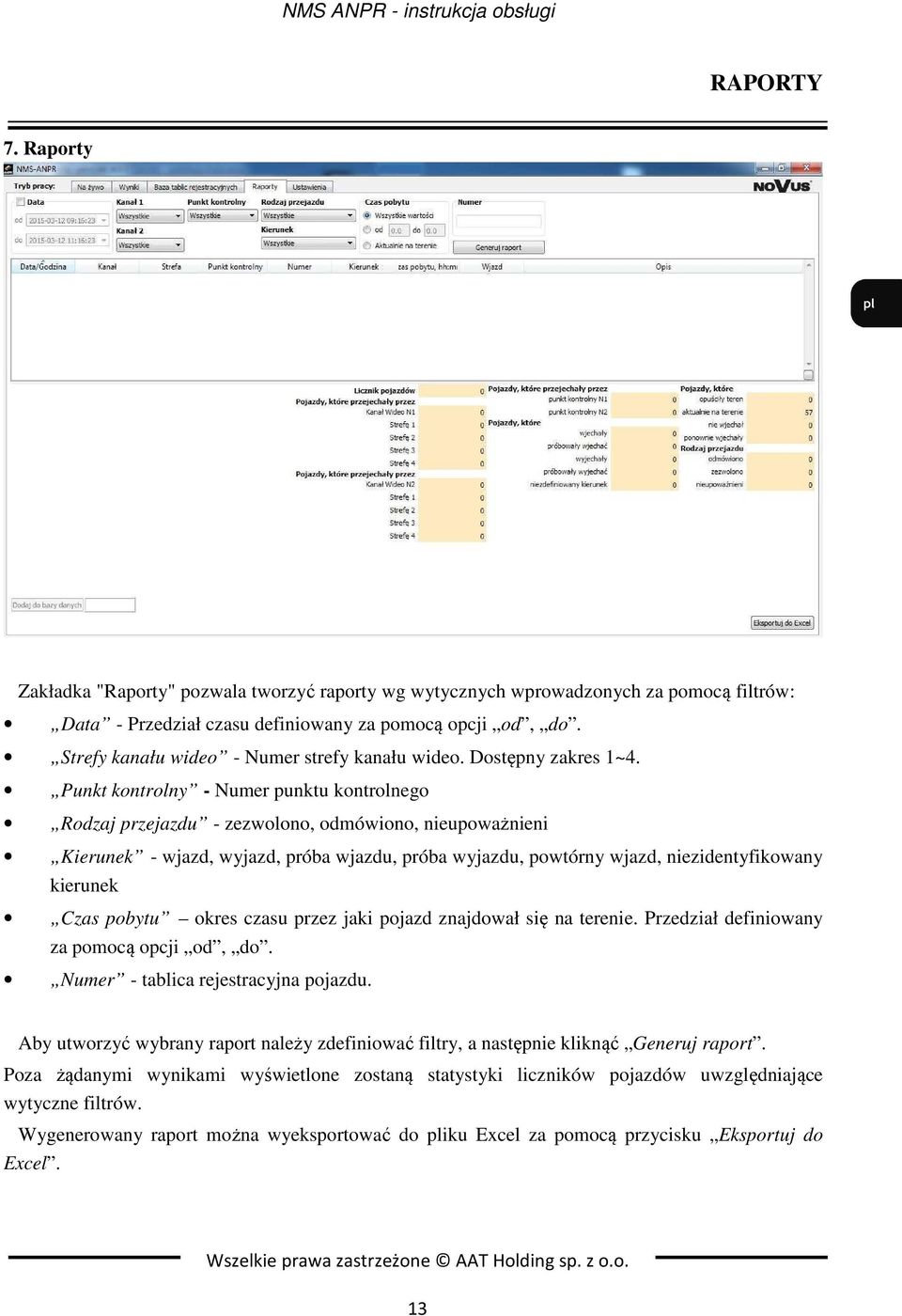

13 RAPORTY 7. Raporty Zakładka "Raporty" pozwala tworzyć raporty wg wytycznych wprowadzonych za pomocą filtrów: Data - Przedział czasu definiowany za pomocą opcji od, do. Strefy kanału wideo - Numer strefy kanału wideo. Dostępny zakres 1~4. Punkt kontrolny - Numer punktu kontrolnego Rodzaj przejazdu - zezwolono, odmówiono, nieupoważnieni Kierunek - wjazd, wyjazd, próba wjazdu, próba wyjazdu, powtórny wjazd, niezidentyfikowany kierunek Czas pobytu okres czasu przez jaki pojazd znajdował się na terenie. Przedział definiowany za pomocą opcji od, do. Numer - tablica rejestracyjna pojazdu. Aby utworzyć wybrany raport należy zdefiniować filtry, a następnie kliknąć Generuj raport. Poza żądanymi wynikami wyświetlone zostaną statystyki liczników pojazdów uwzględniające wytyczne filtrów. Wygenerowany raport można wyeksportować do pliku Excel za pomocą przycisku Eksportuj do Excel. 13

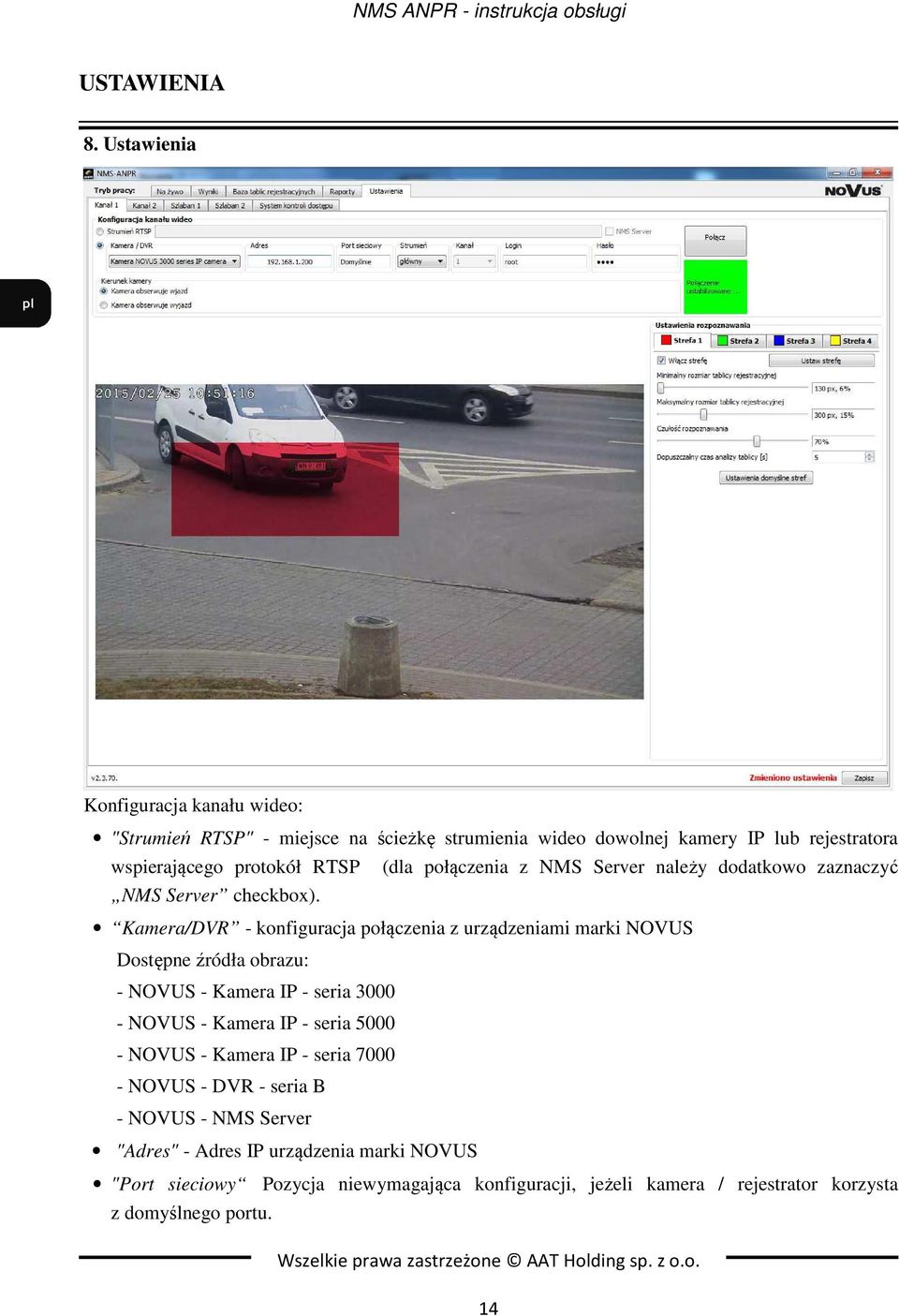

14 USTAWIENIA 8. Ustawienia Konfiguracja kanału wideo: "Strumień RTSP" - miejsce na ścieżkę strumienia wideo dowolnej kamery IP lub rejestratora wspierającego protokół RTSP (dla połączenia z NMS Server należy dodatkowo zaznaczyć NMS Server checkbox). Kamera/DVR - konfiguracja połączenia z urządzeniami marki NOVUS Dostępne źródła obrazu: - NOVUS - Kamera IP - seria NOVUS - Kamera IP - seria NOVUS - Kamera IP - seria NOVUS - DVR - seria B - NOVUS - NMS Server "Adres" - Adres IP urządzenia marki NOVUS "Port sieciowy Pozycja niewymagająca konfiguracji, jeżeli kamera / rejestrator korzysta z domyślnego portu. 14

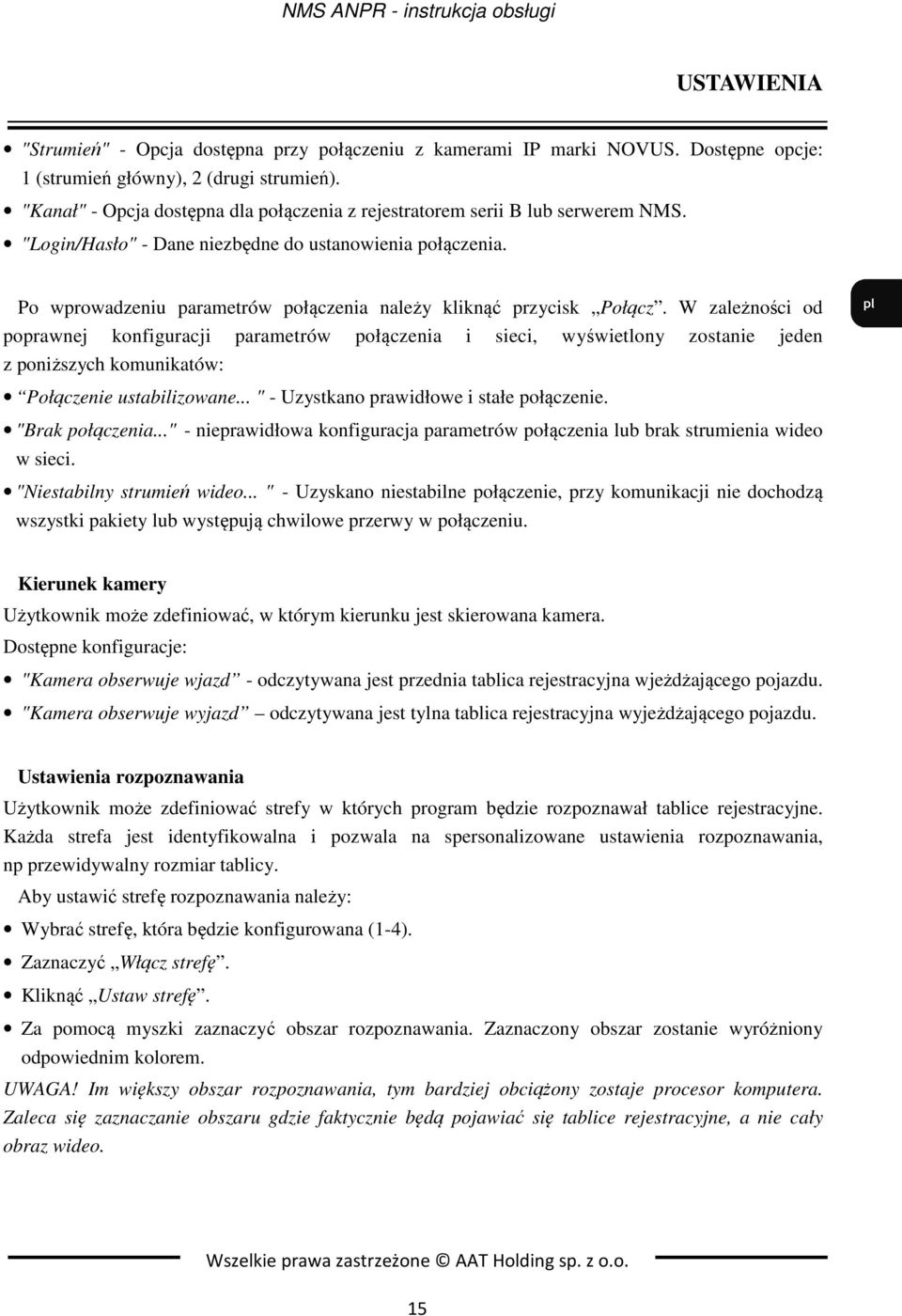

15 USTAWIENIA "Strumień" - Opcja dostępna przy połączeniu z kamerami IP marki NOVUS. Dostępne opcje: 1 (strumień główny), 2 (drugi strumień). "Kanał" - Opcja dostępna dla połączenia z rejestratorem serii B lub serwerem NMS. "Login/Hasło" - Dane niezbędne do ustanowienia połączenia. Po wprowadzeniu parametrów połączenia należy kliknąć przycisk Połącz. W zależności od poprawnej konfiguracji parametrów połączenia i sieci, wyświetlony zostanie jeden z poniższych komunikatów: Połączenie ustabilizowane... " - Uzystkano prawidłowe i stałe połączenie. "Brak połączenia..." - nieprawidłowa konfiguracja parametrów połączenia lub brak strumienia wideo w sieci. "Niestabilny strumień wideo... " - Uzyskano niestabilne połączenie, przy komunikacji nie dochodzą wszystki pakiety lub występują chwilowe przerwy w połączeniu. Kierunek kamery Użytkownik może zdefiniować, w którym kierunku jest skierowana kamera. Dostępne konfiguracje: "Kamera obserwuje wjazd - odczytywana jest przednia tablica rejestracyjna wjeżdżającego pojazdu. "Kamera obserwuje wyjazd odczytywana jest tylna tablica rejestracyjna wyjeżdżającego pojazdu. Ustawienia rozpoznawania Użytkownik może zdefiniować strefy w których program będzie rozpoznawał tablice rejestracyjne. Każda strefa jest identyfikowalna i pozwala na spersonalizowane ustawienia rozpoznawania, np przewidywalny rozmiar tablicy. Aby ustawić strefę rozpoznawania należy: Wybrać strefę, która będzie konfigurowana (1-4). Zaznaczyć Włącz strefę. Kliknąć Ustaw strefę. Za pomocą myszki zaznaczyć obszar rozpoznawania. Zaznaczony obszar zostanie wyróżniony odpowiednim kolorem. UWAGA! Im większy obszar rozpoznawania, tym bardziej obciążony zostaje procesor komputera. Zaleca się zaznaczanie obszaru gdzie faktycznie będą pojawiać się tablice rejestracyjne, a nie cały obraz wideo. 15

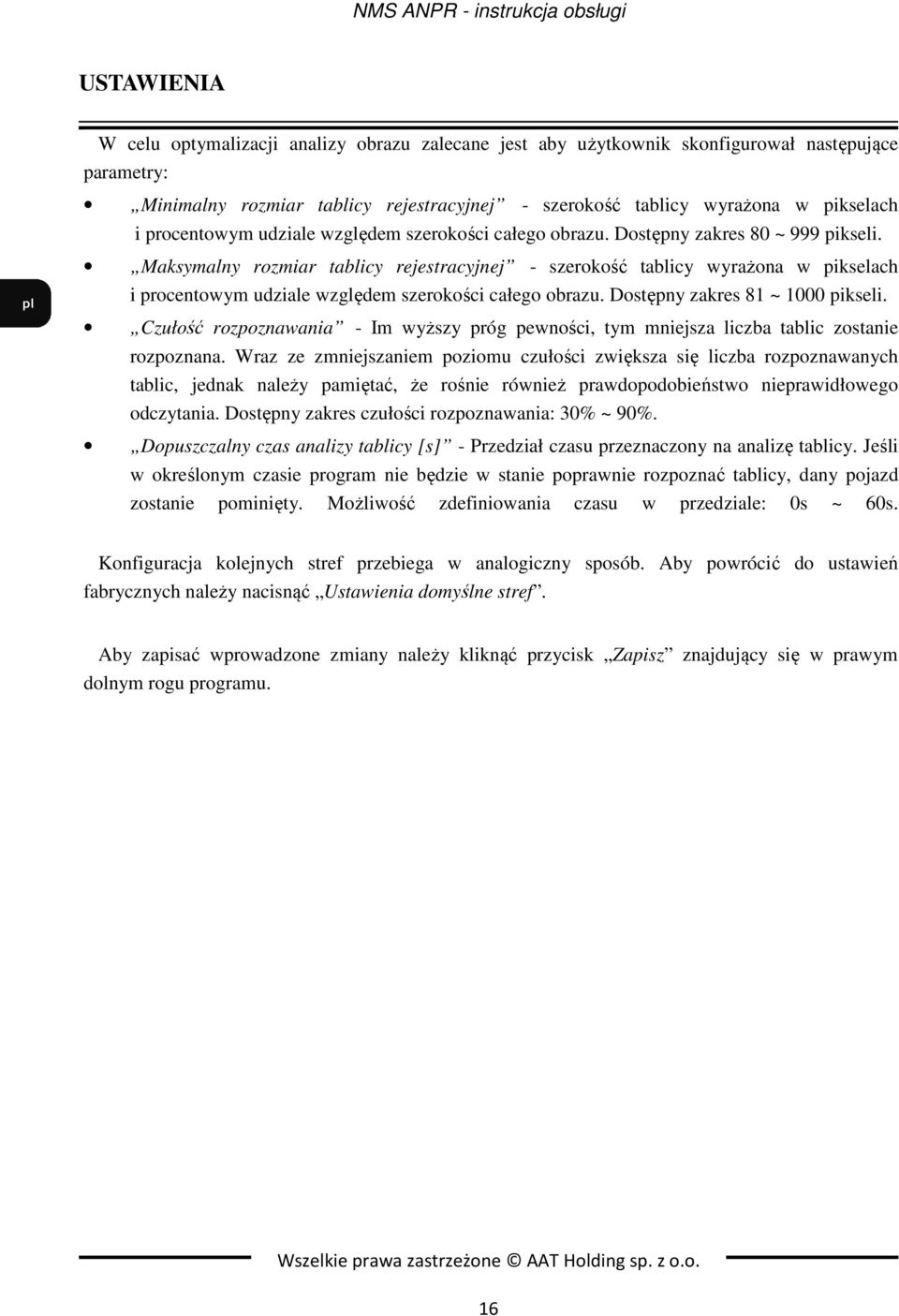

16 USTAWIENIA W celu optymalizacji analizy obrazu zalecane jest aby użytkownik skonfigurował następujące parametry: Minimalny rozmiar tablicy rejestracyjnej - szerokość tablicy wyrażona w pikselach i procentowym udziale względem szerokości całego obrazu. Dostępny zakres 80 ~ 999 pikseli. Maksymalny rozmiar tablicy rejestracyjnej - szerokość tablicy wyrażona w pikselach i procentowym udziale względem szerokości całego obrazu. Dostępny zakres 81 ~ 1000 pikseli. Czułość rozpoznawania - Im wyższy próg pewności, tym mniejsza liczba tablic zostanie rozpoznana. Wraz ze zmniejszaniem poziomu czułości zwiększa się liczba rozpoznawanych tablic, jednak należy pamiętać, że rośnie również prawdopodobieństwo nieprawidłowego odczytania. Dostępny zakres czułości rozpoznawania: 30% ~ 90%. Dopuszczalny czas analizy tablicy [s] - Przedział czasu przeznaczony na analizę tablicy. Jeśli w określonym czasie program nie będzie w stanie poprawnie rozpoznać tablicy, dany pojazd zostanie pominięty. Możliwość zdefiniowania czasu w przedziale: 0s ~ 60s. Konfiguracja kolejnych stref przebiega w analogiczny sposób. Aby powrócić do ustawień fabrycznych należy nacisnąć Ustawienia domyślne stref. Aby zapisać wprowadzone zmiany należy kliknąć przycisk Zapisz znajdujący się w prawym dolnym rogu programu. 16

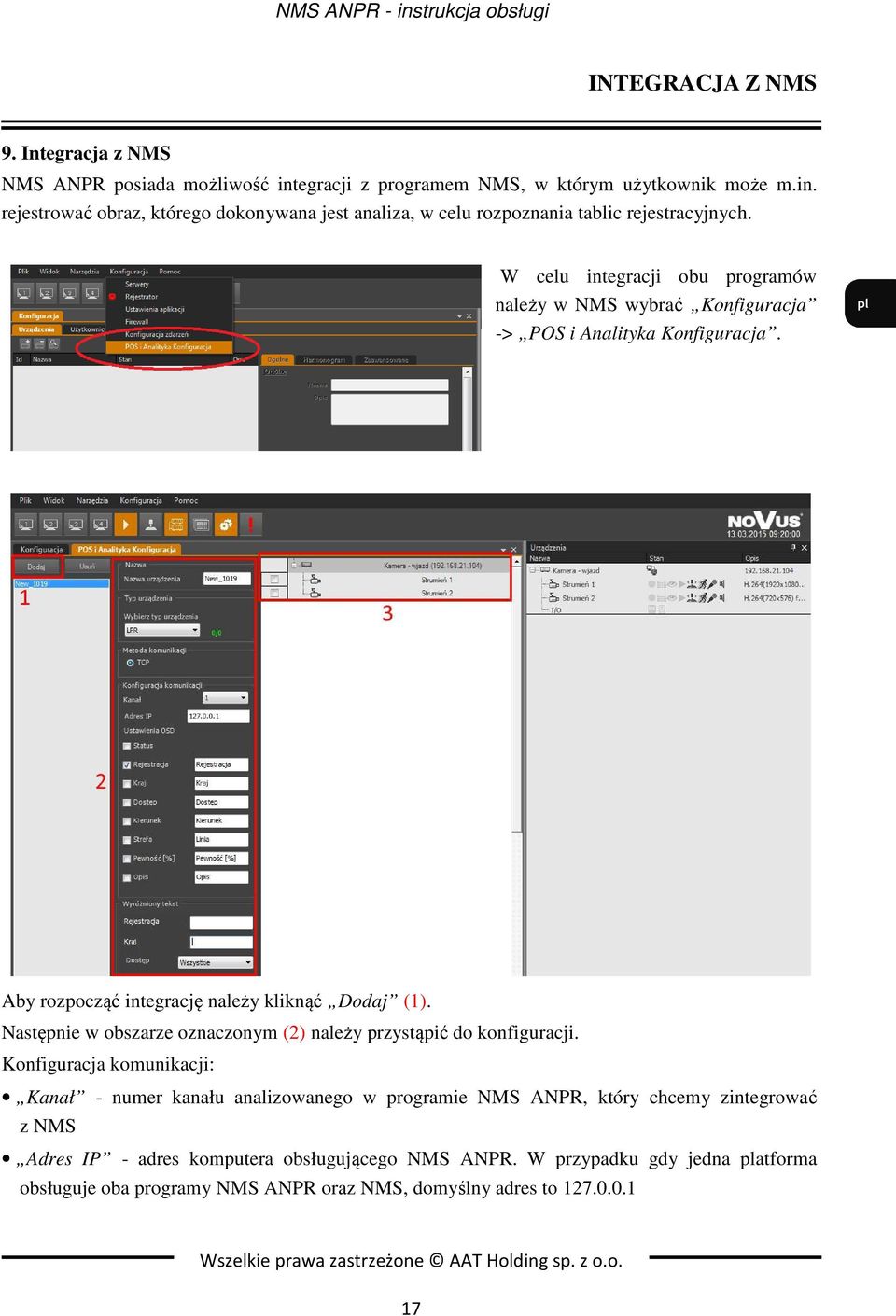

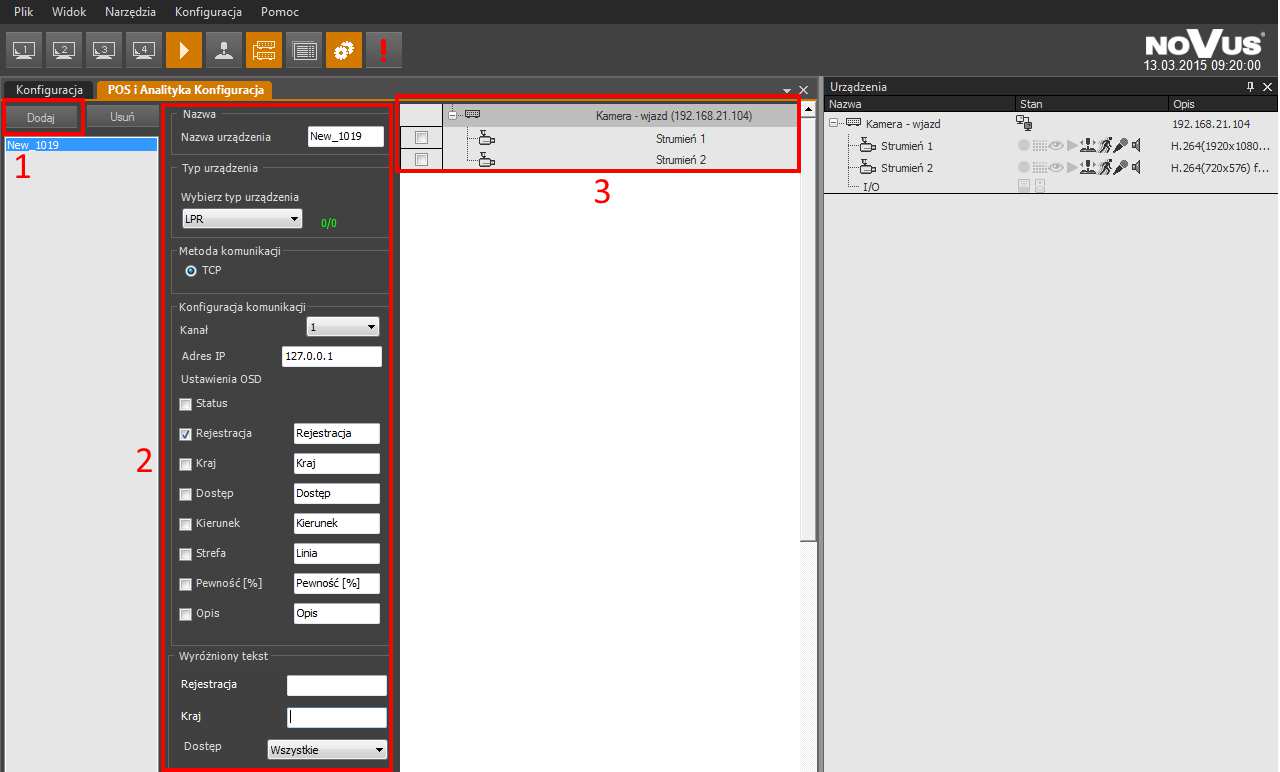

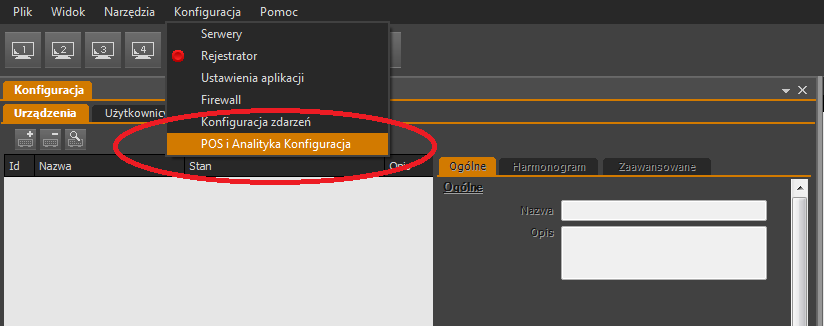

17 INTEGRACJA Z NMS 9. Integracja z NMS NMS ANPR posiada możliwość integracji z programem NMS, w którym użytkownik może m.in. rejestrować obraz, którego dokonywana jest analiza, w celu rozpoznania tablic rejestracyjnych. W celu integracji obu programów należy w NMS wybrać Konfiguracja -> POS i Analityka Konfiguracja. Aby rozpocząć integrację należy kliknąć Dodaj (1). Następnie w obszarze oznaczonym (2) należy przystąpić do konfiguracji. Konfiguracja komunikacji: Kanał - numer kanału analizowanego w programie NMS ANPR, który chcemy zintegrować z NMS Adres IP - adres komputera obsługującego NMS ANPR. W przypadku gdy jedna platforma obsługuje oba programy NMS ANPR oraz NMS, domyślny adres to

18 INTEGRACJA Z NMS Ustawienia OSD - użytkownik może wybrać które dane mają być wyświetlane na analizowanym obrazie: Status - informacja czy rozpoznano tablicę rejestracyjną oraz ewentualnie czy zaktualizowano (poprawiono) odczytaną informację Kraj - informacja o kraju, w którym zarejestrowany jest pojazd Dostęp - możliwe komunikaty Odmówiono, Zawsze oraz Ograniczony, informacja dotyczy zgody na wjazd Kierunek - możliwe komunikaty Wjechał, Wyjechał oraz Niezidentyfikowany, informacja dotyczy kierunku przejazdu pojazdu Strefa - informacja w której strefie dokonano rozpoznania tablicy rejestracyjnej Pewność [%] - informacja o pewności poprawnego rozpoznania tablicy rejestracyjnej. Dostępny zakres 30% ~ 90%. Opis - ewentualny dodatkowy opis wcześniej przypisany do tablicy rejestracyjnej Wyróżniony tekst - możliwość wyróżnienia wybranych pojazdów, ze względu na: konkretną tablicę rejestracyjną, kraj w którym zarejestrowano pojazd oraz rodzaj dostępu. Proszę wybrać z którym strumieniem kamery dodanej w NMS mają być wyświetlone zdefiniowane komunikaty (3). Aby potwierdzić wprowadzone dane, należy kliknąć Zapisz w prawym dolnym rogu okna POS i Analityka Konfiguracja. Po poprawnej konfiguracji w oknie Wideo, wyświetlane będą wybrane komunikaty OSD. 18

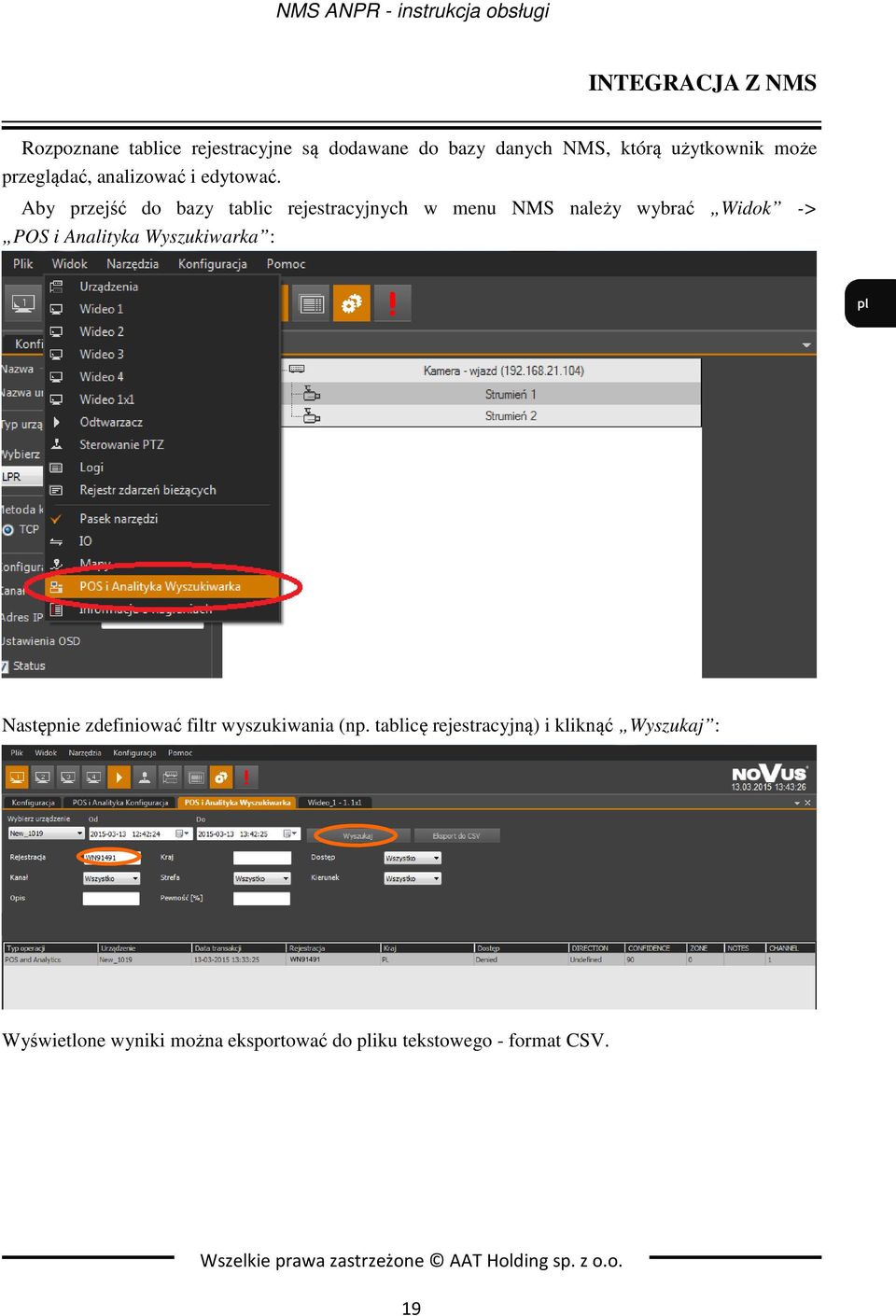

19 INTEGRACJA Z NMS Rozpoznane tablice rejestracyjne są dodawane do bazy danych NMS, którą użytkownik może przeglądać, analizować i edytować. Aby przejść do bazy tablic rejestracyjnych w menu NMS należy wybrać Widok -> POS i Analityka Wyszukiwarka : Następnie zdefiniować filtr wyszukiwania (np. tablicę rejestracyjną) i kliknąć Wyszukaj : Wyświetlone wyniki można eksportować do pliku tekstowego - format CSV. 19
