1 Węgliniec r. Program funkcjonalno uŝytkowy Temat: Przebudowa systemu grzewczego w budynku gimnazjum przy ul. T. Kościuszki Nr 5 dla Zespołu Szkół w Węglińcu KODY CPV kody podstawowe (określające zakres rzeczowy zadania) CPV z kodem Y044-3 Przebudowa instalacji centralnego ogrzewania (z ograniczeniem prac w zakresie instalacji kotłowni) CPV Usługi projektowania w zakresie obiektów budowlanych i instalacji związanych z obiektami budowlanymi, CPV Usługi zarządzania budową ( usługi zarządzania projektem budowlanym) CPV Usługi nadzoru budowlanego; kody pomocnicze opisujące zadanie: E019-9;E079-2; E119-0; E140-6 Projektowanie podziemnych zbiorników do składowania gazu skroplonego; E017-5;N079-2;E140-6; E Dzierżawa zbiorników do składowania gazu skroplonego; E-015-1; Eo37-1 Dostawy cykliczne; Lokalizacja: Węgliniec, ul. Tadeusza Kościuszki 5; działki nr : 48 AM-2 i 52/2 AM-2 Adres inwestycji: Zespół Szkół w Węglińcu; Węgliniec ul. Tadeusza Kościuszki 5 Spis zawartości opracowania: LP Wyszczególnienie Strona Skala: 1 Strona tytułowa 1 2 Opis przedmiotu zamówienia 2 3 Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia 3 4 Część informacyjna programu funkcjonalno - uŝytkowego Wypis z miejscowego planu zagospodarowania przestrzennego 6 6 Mapa do celów projektowych 1:500 Opracował: IPON Projektowanie Legnica mgr inŝ. Piotr Gurlaga

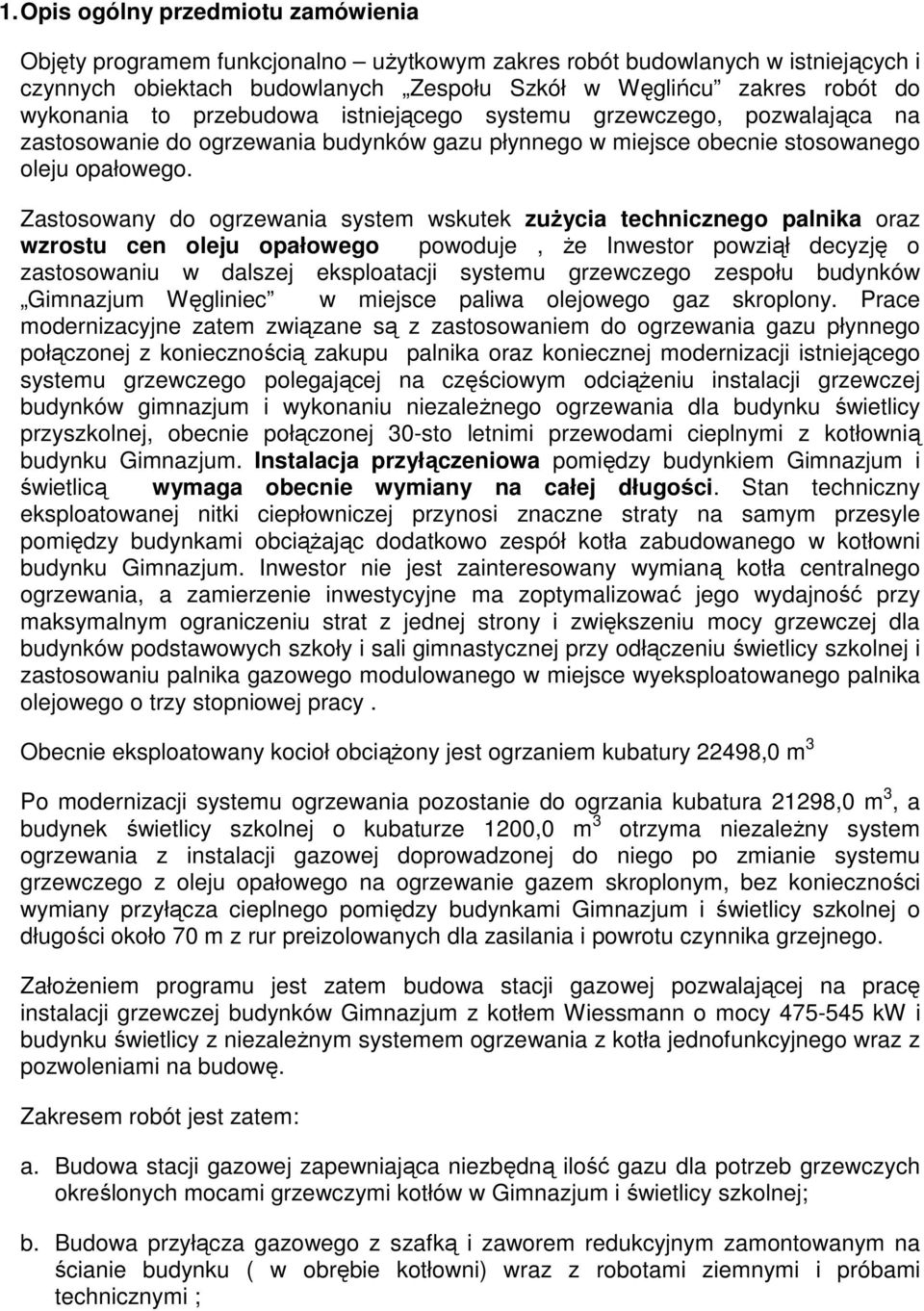

2 1. Opis ogólny przedmiotu zamówienia Objęty programem funkcjonalno uŝytkowym zakres robót budowlanych w istniejących i czynnych obiektach budowlanych Zespołu Szkół w Węglińcu zakres robót do wykonania to przebudowa istniejącego systemu grzewczego, pozwalająca na zastosowanie do ogrzewania budynków gazu płynnego w miejsce obecnie stosowanego oleju opałowego. Zastosowany do ogrzewania system wskutek zuŝycia technicznego palnika oraz wzrostu cen oleju opałowego powoduje, Ŝe Inwestor powziął decyzję o zastosowaniu w dalszej eksploatacji systemu grzewczego zespołu budynków Gimnazjum Węgliniec w miejsce paliwa olejowego gaz skroplony. Prace modernizacyjne zatem związane są z zastosowaniem do ogrzewania gazu płynnego połączonej z koniecznością zakupu palnika oraz koniecznej modernizacji istniejącego systemu grzewczego polegającej na częściowym odciąŝeniu instalacji grzewczej budynków gimnazjum i wykonaniu niezaleŝnego ogrzewania dla budynku świetlicy przyszkolnej, obecnie połączonej 30-sto letnimi przewodami cieplnymi z kotłownią budynku Gimnazjum. Instalacja przyłączeniowa pomiędzy budynkiem Gimnazjum i świetlicą wymaga obecnie wymiany na całej długości. Stan techniczny eksploatowanej nitki ciepłowniczej przynosi znaczne straty na samym przesyle pomiędzy budynkami obciąŝając dodatkowo zespół kotła zabudowanego w kotłowni budynku Gimnazjum. Inwestor nie jest zainteresowany wymianą kotła centralnego ogrzewania, a zamierzenie inwestycyjne ma zoptymalizować jego wydajność przy maksymalnym ograniczeniu strat z jednej strony i zwiększeniu mocy grzewczej dla budynków podstawowych szkoły i sali gimnastycznej przy odłączeniu świetlicy szkolnej i zastosowaniu palnika gazowego modulowanego w miejsce wyeksploatowanego palnika olejowego o trzy stopniowej pracy. Obecnie eksploatowany kocioł obciąŝony jest ogrzaniem kubatury 22498,0 m 3 Po modernizacji systemu ogrzewania pozostanie do ogrzania kubatura 21298,0 m 3, a budynek świetlicy szkolnej o kubaturze 1200,0 m 3 otrzyma niezaleŝny system ogrzewania z instalacji gazowej doprowadzonej do niego po zmianie systemu grzewczego z oleju opałowego na ogrzewanie gazem skroplonym, bez konieczności wymiany przyłącza cieplnego pomiędzy budynkami Gimnazjum i świetlicy szkolnej o długości około 70 m z rur preizolowanych dla zasilania i powrotu czynnika grzejnego. ZałoŜeniem programu jest zatem budowa stacji gazowej pozwalającej na pracę instalacji grzewczej budynków Gimnazjum z kotłem Wiessmann o mocy kw i budynku świetlicy z niezaleŝnym systemem ogrzewania z kotła jednofunkcyjnego wraz z pozwoleniami na budowę. Zakresem robót jest zatem: a. Budowa stacji gazowej zapewniająca niezbędną ilość gazu dla potrzeb grzewczych określonych mocami grzewczymi kotłów w Gimnazjum i świetlicy szkolnej; b. Budowa przyłącza gazowego z szafką i zaworem redukcyjnym zamontowanym na ścianie budynku ( w obrębie kotłowni) wraz z robotami ziemnymi i próbami technicznymi ;

3 c. Budowa przyłącza od stacji gazowej do budynku świetlicy szkolnej z szafką gazową i reduktorem na ścianie budynku wraz z robotami ziemnymi i próbami technicznymi o długości 28 m; d. Wykonanie instalacji gazowej w pomieszczeniu kotłowni wraz z dopuszczeniem tej instalacji do ruchu; e. Budowa wewnętrznej instalacji gazowej w budynku świetlicy wraz z protokołami dopuszczenia do ruchu z kotłem o mocy 45 kw. f. Dla całego zamierzenia naleŝy wykonać projekt budowlany z koniecznymi uzgodnieniami i uzyskać pozwolenie na budowę. 2. Opis wymagań zamawiającego w stosunku do przedmiotu zamówienia. A. Budowa stacji gazowej o pojemności l ze zbiornikami podziemnymi; B. Budowa instalacji przyłączeniowej od stacji gazowej w kierunku kotłowni w budynku Gimnazjum i w kierunku budynku świetlicy szkolnej; C. Budowa instalacji gazowej w budynku Gimnazjum z zamontowaniem palnika gazowego, ścieŝki gazowej i zamontowaniem detektorów wypływu gazu D. Budowa instalacji gazowej w budynku świetlicy szkolnej z zamontowaniem kotła gazowego o mocy 45 kw; E. DzierŜawa i montaŝ zbiorników wraz instalacją zbiornikową, próbami technicznymi i dopuszczeniem dozorowym do eksploatacji oraz obsługa stacji gazowej w czasie trwania umowy o dostawę paliwa gazowego; F. Ustalenie ceny gazu w czasie trwania umowy na dostawę gazu oraz warunki i gwarancje dostawy. G. Projekty budowlane wraz z uzgodnieniami technicznymi i pozwoleniem na budowę. H. Nadzór nad budową instalacji w ramach funkcji kierownik budowy Cechy obiektu: Budynki szkolne + sala gimnastyczna - kubatura m 3 Ogrzewanie z istniejącego kotła Wiessmann o mocy kw umieszczonego w podpiwniczeniu budynku z koniecznością wykonania prac uzupełniających zapewniających prawidłową wentylację pomieszczeń kotłowni oraz zamontowanie koniecznych urządzeń do zapewnienia bezpieczeństwa uŝytkowania kotłowni. Budynek świetlicy szkolnej - kubatura 1200,0 m 3

4 Ogrzewanie z indywidualnego kotła o mocy max 0, ,0 (20+20) = 45,6 kw, zamontowanego w pomieszczeniu parteru budynku z podłączeniem do istniejącego w nim systemu grzewczego Podział obowiązków pomiędzy Inwestorem i Wykonawcą: Planuje się wykonanie inwestycji w systemie zaprojektuj i wybuduj. Po stronie wykonawcy są: Projekt budowlano - wykonawczy inwestycji obejmujący: budowę stacji gazowej, przyłączy gazowych od stacji w kierunku kotłowni budynku gimnazjum i w kierunku świetlicy szkolnej, przebudowa systemu paliwowego kotłowni gimnazjum i budowa kotłowni gazowej budynku świetlicy szkolnej Budowa stacji gazowej wraz z przyłączami do budynku Gimnazjum i budynku świetlicy szkolnej wraz z uzyskaniem pozwolenia na budowę Przebudowa systemu grzewczego w kotłowni budynku Gimnazjum wraz z uzyskaniem pozwolenia na budowę Budowa kotłowni w budynku świetlicy szkolnej wraz z uzyskaniem pozwolenia na budowę Dostawa gazu na czas trwania podpisanych umów i eksploatacja zbiorników stacji gazowej w czasie trwania umowy Palnik gazowy modulowany ze ścieŝką gazową do kotła typu Wiessmann oraz kocioł gazowy dla budynku świetlicy szkolnej Cenę umowy naleŝy opracować w oparciu o następujące dane: - koszt opracowania dokumentacji projektowej wraz z uzgodnieniami i uzyskaniem pozwolenia na budowę; - odpłatność klienta za wybudowanie stacji gazowej i instalacji paliwowej oraz przyłączy do obu budynków; - koszt przebudowy kotłowni w budynku Gimnazjum wraz z ceną opracowania projektowego, opłatami pośrednimi i kosztem prób technicznych badań i odbiorów; - koszt budowy kotłowni w budynku świetlicy szkolnej wraz z kosztem prób odbiorowych; - koszt dostawy gazu w cyklu rocznym przy umowie 48 miesięcy. 3. Część informacyjna programu funkcjonalno uŝytkowego: 3.1. Wypis z miejscowego planu zagospodarowania przestrzennego miasta Węgliniec;

5 3.2. Mapa do celów projektowych w skali 1:500; 3.3. Oświadczenie zamawiającego stwierdzające jego prawo do dysponowania nieruchomością na cele budowlane; 3.4. Dz.U. Nr 243 poz 1623 z r w sprawie ogłoszenia jednolitego tekstu ustawy Prawo budowlane oraz Dz. U. Nr 75 poz. 690 Rozporządzenie Ministra infrastruktury z w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie z późniejszymi zmianami Wewnętrzne instalacje wodociągowe, ogrzewcze i Gazowe z rur miedzianych wytyczne stosowania i projektowania Warszawa maj 1996 r 3.6. Warunki techniczne wykonania i odbioru robót budowlano montaŝowych Tom II Instalacje sanitarne i przemysłowe pkt. 1 i 2 oraz 6,9,15i16 MBiPMB Warszawa Obowiązujące przepisy branŝowe 3.8. Zalecenia konserwatorski nie dotyczy 3.9. Inwentaryzacja zieleni nie dotyczy Pomiary ruchu drogowego, hałasu i innych uciąŝliwości nie dotyczy Inwentaryzacja urządzeń technologicznych zainstalowanych w budynku gimnazjum do wykonania w ramach umowy Zaprojektuj i zbuduj ; Porozumienia, zgody lub pozwolenia oraz warunki techniczne i realizacyjne związane z przyłączeniem obiektu do istniejących sieci wodociągowych, kanalizacyjnych, cieplnych, gazowych, energetycznych i teletechnicznych oraz dróg samochodowych, kolejowych lub wodnych nie dotyczy Dodatkowe wytyczne inwestorskie i uwarunkowania związane z budową i je j przeprowadzeniem: Budowę moŝna rozpocząć w miesiącu w listopadzie wykorzystując okresy przerw świątecznych i weekendy. W Ŝadnym przypadku prace budowlane nie mogą przeszkodzić w pracy dydaktycznej placówki. Zakres zamówienia: Projekt budowlano-wykonawczy z uzgodnieniami i pozwoleniem na budowę Palnik gazowy ze ścieŝką gazową Kocioł gazowy dla budynku świetlicy

6 Instalacja w kotłowni Instalacja w świetlicy Budowa stacji gazowej wraz z przyłączami Dostawa gazu propan-butan średniorocznie l
