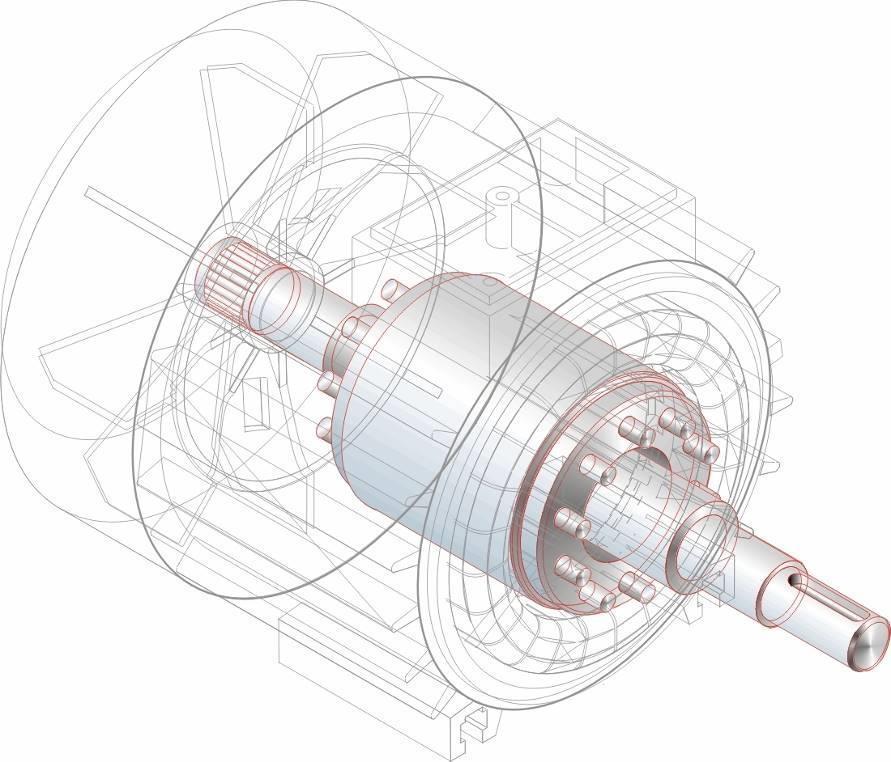

1 TRÓJFAZOWE SILNIKI INDUKCYJNE Z WIRNIKIEM KLATKOWYM O STANDARDOWEJ SPRAWNOŚCI WIELKOŚCI MECHANICZNEJ STANDARD EFFICIENCY THREE-PHASE INDUCTION MOTORS WITH SQUIRREL-CAGE ROTOR SIZE EDITION 1 CELMA INDUKTA Spółka Akcyjna Siedziba Główna i Zakład Produkcyjny Nr 1: Cieszyn ul. 3 Maja 19 tel.: (48 33) , fax.: (48 33) Zakład Produkcyjny Nr 2: Bielsko-Biała ul. Chochołowska 21 tel.: (48 33) , fax.: (48 33) celmaindukta@cantonigroup.com

2 Zastosowanie: przeznaczenie ogólne, miejsce pracy: wewnątrz i na zewnątrz pomieszczeń, otoczenie: bez zagrożenia wybuchem, bez mgły solnej i substancji agresywnych wywołujących korozję. Charakterystyka wykonania: moce znamionowe podane są dla pracy S1, napięcie znamionowe 230 /400YV lub 400 /690YV, częstotliwość napięcia zasilania 50 [Hz], temperatura otoczenia do +40[ C], wysokość instalowania do 1000 [m] n.p.m., wilgotność względna 95%, izolacja klasy F (155ºC), czujniki PTC uzwojenia: standard dla w.m , stopień ochrony IP 55, kolor malowania RAL 5010, z jednym czopem końcowym wału wg rysunku wymiarowego, skrzynka zaciskowa z dławnicami i tabliczką 6-zaciskową. Silniki spełniają wymagania norm: IEC Maszyny elektryczne wirujące- Część 1-Dane znamionowe i parametry, PN-EN Znormalizowane metody wyznaczania strat i sprawności na podstawie badań. Wykonania na życzenia: z termistorowymi czujnikami PTC dla w.m lub bimetalowymi wyłącznikami temperatury zabudowanymi w uzwojeniu, z czujnikami temperatury łożysk, izolacja klasy H, stopień ochrony max. IP66, podgrzewacze uzwojenia, przystosowane do pracy w klimacie tropikalnym TH, TA lub MT, z hamulcem elektromagnetycznym, z obcym chłodzeniem, z enkoderem, ze specjalnym końcem wału, z dwoma walcowymi czopami wału wg rysunku wymiarowego, fabryka wykonuje również silniki różniące się od wykonania podstawowego po uprzednim uzgodnieniu szczegółów konstrukcyjnych i terminów dostaw. Sposób zamawiania: W zamówieniu należy podać pełne określenie typu silnika, moc, prędkość obrotową, napięcie zasilające, układ połączeń, częstotliwość formę wykonania oraz inne szczegóły niekatalogowego lub specjalnego wykonania. Application: general purpose, operation place: indoors and outdoors, environment: without explosive conditions, without salt mist, without aggressive corrosive substances. Features: rated output for continuous duty S1, rated voltage 230 /400YV lub 400 /690YV, frequency 50 [Hz], environment temperature up to +40[ C], altitude up to 1000 [m] above sea level, relative humidity 95%, insulation class F (155ºC), PTC sensors in winding: standard in size , protection degree IP 55, standard paint color RAL 5010, one free shaft extension according to dimension drawing, terminal box with glands and 6 terminals. Motors meet requirements of standards: IEC Rotating electrical machines Part 1: Rating and performance, IEC methods for determining losses and efficiency from test. Features on request: with PTC temperature sensors in size or with bimetallic thermal switches in the winding ends, with temperature sensors in bearing shields, insulation class H, protection degree max. IP66, winding heaters, fit for work in tropical climate TH, TA or MT, electromagnetic brake, external cooling, encored, special shaft extension, two cylindrical shaft extension according to dimension drawing, factory produces various types of motors but constructional details and delivery time are to be individual agreed. How to order: In the order there must be clearly given: full designation of the motor, rated output, rated speed, rated voltage, phase connection, frequency, mounting form and all other details for non catalogue execution. 2/25

3 Typ silnika Type of motor Moc znamionowa PN Prędkość nn PARAMETRY EKSPLOATACYJNE SILNIKÓW PERFORMANCES OF MOTORS Parametry przy obciążeniu znamionowym: Data of rated load: Sprawność [%] N Współczynnik Moment Mn mocy cos N Prąd znamionowy [A] IN Krotność (przy włączeniu bezpośrednim): Ratio of (at direct switching on): Prądu rozrucho-wego do znamionowego IL/IN Momentu rozruchowego do znamionowego Momentu maksymalnego do znamionowego Moment bezwładności wirnika JM Masa IM B3 Poziom mocy akustycznej przy 50Hz LWA Poziom ciśnienia akustycznego przy 50Hz ML/MN Mb/MN Starting Noise Noise Starting Break-down Moment Power torque to power pressure Rated output Speed Efficiency [%] Torque Rated current [A] current to rated torque to rated of inertia Weight factor rated level at level at PN nn N TN IN current torque of rotor IM B3 cos N torque 50Hz 50Hz IL/IN Tb/TN JM TL/TN LWA LpA [kw] [HP] [min -1 ] 50% 75% 100% [Nm] [-] 230V 380V ** 400V ** [-] [-] [-] [kgm 2 ] [kg] [db(a)] Silniki 2-biegunowe, prędkość synchroniczna 3000 min -1 przy 50Hz 2-pole motors, synchronous speed 3000 min -1 at 50Hz Sh90S-2 1,5 2, ,7 82,1 81,1 5,05 0,83 5,6 3,4 3,2 6,2 3 3,05 0, Sh90L-2 2,2 3, ,2 83,9 83,2 7,36 0,82 8,1 4,9 4,7 7,1 3,4 3,5 0,002 16, Sg100L-2 3,0 4, ,9 83,2 83,4 9,86 0,86 10,5 6,4 6 7,5 2,7 2,8 0, Sg112M-2 4,0 5, ,7 86,4 85,4 13,33 0,9 13,1 7,9 7,5 6,4 2,1 2,3 0, Sg132S-2A 5,5 7, ,4 87, ,05 0,88 18,0 10,9 10,4 7,0 2,4 3,2 0, Sg132S-2B 7, ,1 89,2 88,5 24,53 0,88 24,2 14,6 13,9 7,5 2,5 3,2 0, Sg160M-2A ,9 90, ,7 0,87 35,3 21,3 20,3 7,7 2,2 3,4 0, Sg160M-2B ,5 91, ,8 0,89 46,5 28,1 26,7 7,2 2 2,6 0, Sg160L-2 18, ,9 90,7 90,3 60,3 0,91 56,5 34,2 32,5 6,8 2,1 2,9 0, Sg180M ,5 90,8 90,6 72 0,88 69,3 41,9 39,8 6,0 2,5 2,5 0, Sg200L2A ,7 93,2 92,9 97 0,89 91,1 55,1 52 6,0 1,9 2,3 0, Sg200L2B ,2 94,0 93, ,89 111,4 67,4 64 6,7 2,2 2,5 0, Sg225M ,2 94, ,89 134,3 81,3 77 7,0 2,4 2,5 0, Sg250M ,8 93,6 93, ,9 164,1 99,3 94 6,9 2,0 2,4 0, Sg280S ,9 93,6 94, ,9 222,5 134, ,5 2,1 3,3 0, Sg280M ,8 94,6 94, ,91 262,2 158, ,0 2,0 3,2 0, Sg315S ,9 95, ,91 319,1 193, ,3 2,2 3,3 0, Sg315M2A ,4 95, ,91 383,3 232, ,5 2,1 2,8 0, Sg315M2B ,9 95,5 95, ,89 473,0 286, ,1 2,3 2,5 1, Silniki 4-biegunowe, prędkość synchroniczna 1500 min-1 przy 50Hz 4-pole motors, synchronous speed 1500 min-1 at 50Hz Sh90S-4 1,1 1, ,7 77,8 76,7 7,48 0,8 4,5 2,7 2,57 4,9 2,2 2,8 0, Sh90L-4 1,5 2, , ,16 0,78 6,1 3,7 3,5 5,3 2,5 2,8 0, , Sg100L-4A 2, ,2 82, ,74 0,8 8,4 5,1 4,8 6,1 2,5 2,8 0, Sg100L-4B ,1 83,1 82,7 20,25 0,81 11,2 6,8 6,5 6,1 2,6 2,7 0, Sg112M-4 4 5, ,6 85,1 26,62 0,82 14,4 8,7 8,3 6,3 2,6 3 0, Sg132S-4 5,5 7, ,3 86,1 85,9 36,22 0,84 19,1 11,6 11 6,9 2,2 3,1 0, Sg132M-4 7, , ,4 0,85 25,5 15,4 14,6 6,7 2,4 3,1 0, Sg160M ,2 89, ,95 0,85 36,5 22, ,3 3,1 0, Sg160L ,1 89,9 89,5 98,12 0,87 48,4 29,3 27,8 7,3 2,4 3,2 0, Sg180M-4 18, ,9 90,5 120,19 0,9 57,0 34,5 32,8 6,8 2,4 2,9 0, Sg180L ,4 91, ,41 0,9 67,4 40,8 38,8 7,3 2,7 2,8 0, Sg200L , , ,88 92,5 56,0 53 7,1 2,9 2,5 0, Sg225S ,9 93,2 92, ,88 114,0 69,0 66 6,3 2,1 2,2 0, Sg225M ,9 94, ,88 136,6 82, ,6 2,3 0, Sg250M ,3 93,9 93, ,91 162,3 98,2 93 7,3 2,4 2,6 0, Sg280S ,5 94, ,9 222,1 134, ,3 2,5 2,5 1, Sg280M ,5 94,9 94, ,91 261,9 158, ,3 2,6 2,6 1, Sg315S ,6 94,7 94, ,92 318,6 192, ,9 2,3 2,2 1, Sg315M4A ,2 94,9 94, ,9 387,9 234, ,6 2,3 2,5 1, Sg315M4B ,5 95,3 95, ,86 489,5 296, ,5 2,7 2,4 2, LpA 3/25

4 Typ silnika Type of motor Moc znamionowa PN Prędkość nn PARAMETRY EKSPLOATACYJNE SILNIKÓW PERFORMANCES OF MOTORS Parametry przy obciążeniu znamionowym: Data of rated load: Sprawność [%] N Współczynnik Moment Mn mocy cos N Prąd znamionowy [A] IN Krotność (przy włączeniu bezpośrednim): Ratio of (at direct switching on): Prądu rozrucho-wego do znamionowego IL/IN Momentu rozruchowego do znamionowego Momentu maksymalnego do znamionowego Moment bezwładności wirnika JM Masa IM B3 Poziom mocy akustycznej przy 50Hz LWA Poziom ciśnienia akustycznego przy 50Hz ML/MN Mb/MN Starting Noise Noise Starting Break-down Moment Power torque to power pressure Rated output Speed Efficiency [%] Torque Rated current [A] current to rated torque to rated of inertia Weight factor rated level at level at PN nn N TN IN current torque of rotor IM B3 cos N torque 50Hz 50Hz IL/IN Tb/TN JM TL/TN LWA LpA [kw] [HP] [min -1 ] 50% 75% 100% [Nm] [-] 230V 380V ** 400V ** [-] [-] [-] [kgm 2 ] [kg] [db(a)] Silniki 6-biegunowe, prędkość synchroniczna 1000 min -1 przy 50Hz 6-pole motors, synchronous speed 1000 min -1 at 50Hz Sh90S-6 0, ,2 73,3 72,4 7,83 0,72 3,6 2,2 2,09 3,7 1,9 2,2 0,002 13, Sh90L-6 1,1 1, ,5 76,2 75,4 11,42 0,71 5,2 3,1 2,95 4 2,2 2,25 0, , Sg100L-6 1, ,9 76,7 15,16 0,73 6,7 4,1 3,9 4,6 1,9 2,3 0, Sg112M-6 2, ,6 83,8 83,8 21,89 0,78 8,4 5,1 4,9 5,9 2,2 2,8 0, Sg132S ,2 81, ,16 0,78 11,9 7,2 6,8 5,4 2,1 2,8 0, Sg132M-6A 4 5, ,5 84, ,21 0,79 15,1 9,2 8,7 6 2,4 3,1 0, Sg132M-6B 5,5 7, ,8 85, ,29 0,79 20,6 12,4 11,8 6,3 2,7 3,1 0, Sg160M-6 7, ,6 87,9 87,5 74,61 0,81 26,6 16,1 15,3 6,5 2,3 3,1 0, Sg160L ,3 89,2 88,5 109,43 0,82 38,0 23,0 21,9 7 2,4 3,1 0, Sg180L , ,92 0,84 50,4 30, ,8 2,4 0, Sg200L6A 18, ,6 90,7 90, ,86 59,7 36,1 34,5 6,8 2,5 2,4 0, Sg200L6B ,6 90,8 90, ,88 69,3 42,0 40 6,9 2,4 2,2 0, Sg225M ,6 92,8 91, ,88 93,1 56,4 54 6,3 2,1 2,2 0, Sg250M ,5 92,9 92, ,89 112,8 68,3 65 6,8 2,6 2,3 1, Sg280S , ,87 139,6 84,5 80 6,5 2 2,3 1, Sg280M , , ,89 165,9 100,4 95 6,2 2,2 2,2 1, Sg315S ,3 93,8 93, ,89 226,2 136, ,6 2,3 2,2 2, Sg315M6A ,6 94,1 93, ,88 274,0 165, ,8 2,5 2 2, Sg315M6B ,3 94,6 94, ,89 329,3 199, ,2 2,3 2,1 2, Silniki 8-biegunowe, prędkość synchroniczna 750 min-1 przy 50Hz 8-pole motors, synchronous speed 750 min-1 at 50Hz Sh90S-8 0,37 0, ,2 60,8 63,4 5,08 0,59 2,5 1,5 1,43 3 1,7 2,3 0, , Sh90L-8 0,55 0, ,4 65,3 65 7,78 0,64 3,3 2,0 1,9 2,8 1,7 1,9 0,024 15, Sg100L-8A 0, ,9 70,5 71,1 10,09 0,66 4,0 2,4 2,3 3,5 1,5 1,9 0,009 23, Sg100L-8B 1,1 1, ,6 71,8 72,2 14,9 0,65 5,9 3,6 3,4 3,6 1,6 1,9 0,01 26, Sg112M-8 1, ,5 76,2 76,8 19,9 0,71 6,9 4,2 4 4,6 1,9 2,3 0, Sg132S-8 2, ,4 78, ,59 0,74 9,6 5,8 5,5 4,7 2 2,4 0, Sg132M ,5 80, ,35 0,74 12,7 7,7 7,3 5 2,3 3 0, Sg160M-8A 4 5, ,5 82,7 81,5 54,18 0,76 16,2 9,8 9,3 5 2,2 2,7 0, Sg160M-8B 5,5 7, ,1 83, ,98 0,75 22,2 13,4 12,8 5,5 2,7 3 0, Sg160L-8 7, ,5 85,5 84,5 101,6 0,78 28,6 17,3 16,4 5,8 2,7 3 0, Sg180L ,7 89, ,9 0,76 40,8 24,7 2,5 5,5 2 2,4 0, Sg200L , , ,83 50,7 30,7 29,1 5,5 2,2 2,1 0, Sg225S8 18, , , ,81 64,1 38,8 37 5, , Sg225M ,8 90, ,8 76,4 46,2 44 5,2 2 1,8 0, Sg250M , ,84 98,0 59,3 56 6,3 2,5 2,1 1, Sg280S ,1 92, ,83 120,6 73,0 69 5,3 2 1,8 1, Sg280M ,8 92, ,84 145,4 88,0 84 5,4 2,1 2 1, Sg315S , ,81 183,9 111, ,3 2 1,9 2, Sg315M8A ,5 93,5 93, ,82 246,3 149, ,2 2,5 1,5 2, Sg315M8B ,5 93,5 93, ,82 295,6 178, ,5 2,4 1,9 2, LpA 4/25

5 Typ silnika Type of motor Moc znamionowa PN Prędkość nn PARAMETRY EKSPLOATACYJNE SILNIKÓW PERFORMANCES OF MOTORS Parametry przy obciążeniu znamionowym: Data of rated load: Sprawność [%] N Współczynnik Moment Mn mocy cos N Prąd znamionowy [A] IN Krotność (przy włączeniu bezpośrednim): Ratio of (at direct switching on): Prądu rozrucho-wego do znamionowego IL/IN Momentu rozruchowego do znamionowego Momentu maksymalnego do znamionowego Moment bezwładności wirnika JM Masa IM B3 Poziom mocy akustycznej przy 50Hz LWA Poziom ciśnienia akustycznego przy 50Hz ML/MN Mb/MN Starting Noise Noise Starting Break-down Moment Power torque to power pressure Rated output Speed Efficiency [%] Torque Rated current [A] current to rated torque to rated of inertia Weight factor rated level at level at PN nn N TN IN current torque of rotor IM B3 cos N torque 50Hz 50Hz IL/IN Tb/TN JM TL/TN LWA LpA [kw] [HP] [min -1 ] 50% 75% 100% [Nm] [-] 230V 380V ** 400V ** [-] [-] [-] [kgm 2 ] [kg] [db(a)] Silniki 10-biegunowe, prędkość synchroniczna 600 min -1 przy 50Hz 10-pole motors, synchronous speed 600 min -1 at 50Hz Sh90S-10 0,25 0, ,9 51,3 55,6 4,3 0,51 2,2 1,3 1,3 2,2 1,8 2,0 0, , Sh90L-10 0,37 0, ,7 58,9 63,4 6,25 0,56 2,6 1,6 1,5 2,3 1,9 2,15 0, , Sg100L-10A 0,55 0, ,8 49,2 55,0 9,2 0,44 5,7 3,5 3,3 3,1 2,7 2,7 0,009 24, Sg100L-10B 0,75 1, ,6 54,1 56,8 12,8 0,54 6,1 3,7 3,5 3,0 2,0 2,1 0,01 24, Sg112M-10 0,75 1, ,6 52,1 71,3 13,02 0,65 4,1 2,5 2,3 3,1 2,5 2,5 0, , Sg112M-10A 1,1 1, ,2 72,6 72,2 18,7 0,64 6,0 3,4 3,4 3,3 1,3 1,8 0, Sg132S-10 1,1 1, ,4 68,2 77,0 18,6 0,65 5,5 3,3 3,2 3,5 1,2 1,6 0, Sg132S-10A 1,5 2, ,2 69,8 74,0 25,35 0,60 8,5 5,1 4,9 3,7 1,3 2,4 0, Sg132S-10B 2,2 3, ,1 62,9 75,0 37,52 0,58 12,7 7,7 7,3 3,9 1,4 2,5 0, Sg160L-10 5,5 7, ,1 79,9 80,9 91,35 0,56 30,5 18,4 17,5 4,8 1,9 2,6 0, Sg180L-10 7,5 10, ,9 85,1 86,0 122,4 0,58 37,7 22,8 21,7 5,1 2,3 2,4 0, Sg200L10A 7, , ,68 32,6 19,7 18,7 3,5 1,7 2,1 0, Sg200L10B ,7 86,7 87, ,68 46,4 28,1 26,7 5,9 3,2 2,4 0, Sg225S ,5 89,3 90, ,67 53,8 32,6 31 3,8 1,8 2 0, Sg225M ,67 63,1 38,2 36,5 5,4 2,8 2 0, Sg250M ,5 89, ,7 87,7 53,1 50 5, , Sg280S10A ,3 87,3 88, ,71 119,4 72,3 69 4,5 2 1,7 1, Sg280S10B ,75 136,1 82,4 78 4,5 1,9 1,5 1, Sg280M ,5 91, ,76 162,3 98,2 93 4,5 2 1,6 2, Sg315S ,5 91,5 92, ,71 172,7 104,6 99 4, , Sg315M ,5 91, ,75 274,3 166, ,9 1,8 1,5 3, Silniki 12-biegunowe, prędkość synchroniczna 500 min-1 przy 50Hz 12-pole motors, synchronous speed 500 min-1 at 50Hz Sg100L-12 0,55 0, ,8 51,4 54,4 11,7 0,53 4,8 2,9 2,8 2,3 1,3 1,5 0, Sg112M-12 0,75 1, ,3 59,8 65,3 15,1 0,47 6,1 3,7 3,5 3,0 1,5 2,5 0, Sg132S-12 1,1 1, ,3 68,2 69,0 22,8 0,61 6,6 4,0 3,8 2,8 1,0 1,6 0, Sg132M-12 1,5 2, ,7 70,2 72,0 30,8 0,57 9,2 5,6 5,3 3,1 1,3 2,3 0, Sg132M-12B 2,2 3, ,5 69,2 70,2 45,7 0,56 14,0 8,5 8,1 3,0 1,2 1,8 0, Sg160M-12 2,2 3, ,0 73,8 75,0 44,7 0,51 14,4 8,7 8,3 3,4 1,4 2,4 0, Sg160L-12 3,0 4, ,8 75,0 78,5 59,7 0,51 18,8 11,4 10,8 3,7 1,5 2,5 0, Sg180L-12 5,5 7, ,8 70,8 73,9 109,4 0,60 31,1 18,8 17,9 2,8 1,1 1,5 0, Sg200L ,3 80,1 81, ,55 50,2 30,4 28,9 4,3 2,7 2,5 0, Sg225S ,63 51,0 30,8 29,3 3,5 1,7 1,7 0, Sg225M ,2 82,5 82, ,59 67,0 40,6 38,5 3,5 1,7 1,7 0, Sg250M12 18, , ,65 81,4 49,3 47 3,5 1,7 1,8 1, Sg280S ,9 89,2 89, ,61 101,0 61,2 58 4,5 2,3 1,8 1, Sg280M ,6 88, ,62 136,5 82,6 78 3,5 1,8 1,8 1, Sg315S ,5 89,9 90, ,58 177,1 107, ,5 2,6 1,9 2, Sg315M12A , , ,58 216,2 130, ,5 2 1,8 2, Sg315M12B , , ,58 266,0 161, ,4 2,5 1,8 3, LpA 5/25

6 Typ silnika Type of motor Moc znamionowa PN Prędkość nn Parametry przy obciążeniu znamionowym: Data of rated load: Sprawność [%] N Współczynnik Moment Mn mocy cos N Prąd znamionowy [A] IN Krotność (przy włączeniu bezpośrednim): Ratio of (at direct switching on): Prądu rozrucho-wego do znamionowego IL/IN Momentu rozruchowego do znamionowego Momentu maksymalnego do znamionowego Moment bezwładności wirnika JM Masa IM B3 Poziom mocy akustycznej przy 50Hz LWA Poziom ciśnienia akustycznego przy 50Hz ML/MN Mb/MN Starting Noise Noise Starting Break-down Moment Power torque to power pressure Rated output Speed Efficiency [%] Torque Rated current [A] current to rated torque to rated of inertia Weight factor rated level at level at PN nn N TN IN current torque of rotor IM B3 cos N torque 50Hz 50Hz IL/IN Tb/TN JM TL/TN LWA LpA [kw] [HP] [min -1 ] 50% 75% 100% [Nm] [-] 230V 380V ** 400V ** [-] [-] [-] [kgm 2 ] [kg] [db(a)] Silniki 16-biegunowe, prędkość synchroniczna 375 min-1 przy 50Hz 16-pole motors, synchronous speed 375 min-1 at 50Hz Sg132S-16 0,55 0, ,3 49,8 52,4 15,7 0,58 4,5 2,7 2,6 2,4 1,3 2,0 0, Sg132M-16A 0,75 1, ,2 52,8 56,0 21,1 0,53 6,3 3,8 3,6 2,7 1,5 2,1 0, Sg132M-16 1,1 1, ,3 51,5 53,8 31,2 0,55 9,3 5,6 5,4 2,45 1,55 1,9 0, Sg160L-16 2,1 2, ,4 64,7 64,2 60,7 0,56 14,7 8,9 8,4 2,5 1,3 1,95 0, Sg180L-16 4,0 5, ,5 74,5 75,1 107,6 0,49 27,3 16,5 15,7 2,8 1,1 1,7 0, * sprawność wyznaczona wg PN-EN efficiency is determinate acc. to IEC ** 230V /400V Y standardowe silniki wielkości mech V /690V Y standardowe silniki wielkości mech V /400V Y standard motors size V /690V Y standard motors size Producent zastrzega sobie prawo zmian parametrów zawartych w katalogu wynikających z ciągłego doskonalenia produktów bez wcześniejszego informowania. As part of our development program, we reserve the rights to alert or amend any of the specifications without giving prior notice. LpA 6/25

7 Typ silnika Type of motor PARAMETRY EKSPLOATACYJNE SILNIKÓW O ZWIĘKSZONEJ MOCY PERFORMANCES OF MOTORS WITH INCREASED OUTPUT POWER Moc znamionowa PN Prędkość nn Parametry przy obciążeniu znamionowym: Data of rated load: Sprawność [%] N Współczynnik Moment Mn mocy cos N Prąd znamionowy [A] IN Krotność (przy włączeniu bezpośrednim): Ratio of (at direct switching on): Momentu Prądu rozruchowego do wego do rozrucho- znamiono-wego znamionowego IL/IN ML/MN Momentu maksymalnego do znamionowego Mb/MN Moment bezwładności wirnika JM Masa IM B3 Poziom mocy akustycznej przy 50Hz LWA Poziom ciśnienia akustycznego przy 50Hz Starting Noise Noise Break-down Moment Power Starting current to torque to power pressure Rated output Speed Efficiency [%] Torque Rated current [A] torque to rated of inertia Weight factor rated current rated level at level at PN nn N TN IN torque of rotor IM B3 cos N IL/IN torque 50Hz 50Hz Tb/TN JM TL/TN LWA LpA [kw] [HP] [min -1 ] 50% 75% 100% [Nm] [-] 230V 380V ** 400V ** [-] [-] [-] [kgm 2 ] [kg] [db(a)] Silniki 2-biegunowe, prędkość synchroniczna 3000 min -1 przy 50Hz 2-pole motors, synchronous speed 3000 min -1 at 50Hz PSh90L ,3 81,5 81,1 10,1 0,82 11,3 6,9 6,5 6,6 3,2 3,6 0, , PSg100L-2 4 5, , ,7 13,2 0,85 14,3 8,6 8,2 5,8 1,9 2,7 0, PSg112M-2 5,5 7, ,3 86,6 86,0 18,2 0,86 18,7 11,3 10,7 7,1 2,5 3,2 0, PSg112M-2A 6 8, ,1 87,2 86,7 19,8 0,83 20,9 12,7 12,0 7,6 2,9 3,3 0, , PSg112M-2B 7, ,5 87,8 86,8 24,9 0,87 24,9 15,1 14,3 7 2,5 3 0, PSg132M-2 9,2 12, ,2 89,3 88,5 30,1 0,89 29,3 17,7 16,8 7,8 2,7 3,2 0, PSg132S ,5 88,6 88,2 36 0,89 35,2 21,3 20,2 8,4 2,9 3 0,02 77, PSg132M-2A ,7 88,7 88,2 36 0,88 35,6 21,5 20,3 8,4 2,9 3,4 0, PSg160L ,7 91,1 90,5 71,7 0,89 68,6 41,5 39,4 7,7 2,5 3 0, PSg180L ,7 90,1 90,1 97,45 0,89 93,9 56,8 53,9 6,5 2,7 2,6 0, Sg200L2Bz ,2 93,6 93, ,87 138,9 84,0 80 6,5 2,2 2,5 0, Sg225M2z ,6 94,9 94, ,89 164,0 99,2 94 7,3 2 2,6 0, Sg250M2z ,5 94,7 94, ,91 219,4 132, ,9 2 2,5 0, Sg280M2z ,9 95, ,91 319,1 193, ,3 2,2 2,5 0, Silniki 4-biegunowe, prędkość synchroniczna 1500 min-1 przy 50Hz 4-pole motors, synchronous speed 1500 min-1 at 50Hz PSh90L-4 2, ,6 78, ,9 0,78 9,1 5,5 5,2 5,5 2,7 2,8 0, , PSg100L-4 4 5, ,9 81,1 80,8 26,8 0,78 15,9 9,6 9,2 6,6 2,9 2,9 0, , PSg112M-4A 5,5 7, ,1 84,9 83,9 36,9 0,84 19,6 11,9 11,3 6,5 2,5 3,1 0, PSg132M-4 9,2 12, ,3 87,7 87,3 60,4 0,82 32,3 19,5 18,5 6,6 2,4 3,1 0, PSg132M-4A ,4 87,5 87,0 72,4 0,83 38,2 23,1 22,0 7,1 2,5 3,1 0, PSg160L-4 18, ,6 90,1 89,5 121,4 0,85 61,0 36,9 35,1 7,5 2,3 2,9 0, PSg180L ,6 91,9 91,4 195,6 0,90 91,5 55,4 52,6 7,5 2,8 2,7 0, Sg200L4Az ,3 92, ,83 121,6 73,6 70 7,2 3,2 3 0, Sg200L4Bz ,9 93, ,85 142,9 86,5 82 7,2 3,2 2,9 0, Sg225M4z , , ,88 167,6 101,4 96 7,2 2,8 2,4 0, Sg250M4z , , ,92 218,9 132, ,9 2,7 2,2 0, Sg280M4z ,7 94,4 94, ,92 318,6 192, ,9 2,3 2,2 1, LpA 7/25

8 Typ silnika Type of motor PARAMETRY EKSPLOATACYJNE SILNIKÓW O ZWIĘKSZONEJ MOCY PERFORMANCES OF MOTORS WITH INCREASED OUTPUT POWER Moc znamionowa PN Prędkość nn Parametry przy obciążeniu znamionowym: Data of rated load: Sprawność [%] N Współczynnik Moment Mn mocy cos N Prąd znamionowy [A] IN Krotność (przy włączeniu bezpośrednim): Ratio of (at direct switching on): Momentu Prądu rozruchowego do wego do rozrucho- znamiono-wego znamionowego IL/IN ML/MN Momentu maksymalnego do znamionowego Mb/MN Moment bezwładności wirnika JM Masa IM B3 Poziom mocy akustycznej przy 50Hz LWA Poziom ciśnienia akustycznego przy 50Hz Starting Noise Noise Break-down Moment Power Starting current to torque to power pressure Rated output Speed Efficiency [%] Torque Rated current [A] torque to rated of inertia Weight factor rated current rated level at level at PN nn N TN IN torque of rotor IM B3 cos N IL/IN torque 50Hz 50Hz Tb/TN JM TL/TN LWA LpA [kw] [HP] [min -1 ] 50% 75% 100% [Nm] [-] 230V 380V ** 400V ** [-] [-] [-] [kgm 2 ] [kg] [db(a)] Silniki 6-biegunowe, prędkość synchroniczna 1000 min -1 przy 50Hz 6-pole motors, synchronous speed 1000 min -1 at 50Hz PSh90L-6 1, ,5 72,1 70,1 16,1 0,73 7,4 4,5 4,2 3,7 2,1 2,1 0, , PSg100L-6 1,8 2, ,5 72,9 71,7 18,6 0,80 7,9 4,8 4,5 3,9 1,7 2 0,009 21, PSg100L-6A 2, ,3 76,8 75,0 22,7 0,78 9,4 5,7 5,4 4,2 2,2 1,9 0,01 21, PSg112M ,5 82,6 79,4 30,6 0,81 11,7 7,1 6,7 4,4 1,7 2 0, PSg132M-6 7, ,5 85,3 84,2 75,4 0,79 28,3 17,1 16,2 6,1 2,6 2,9 0, PSg160L ,4 88,5 87,5 150,8 0,81 53,1 32,2 30,5 6,9 2,6 3,3 0, PSg180L-6 18, ,5 87,9 87,6 182,1 0,81 65,4 39,6 37,6 6,0 2,9 2,5 0, Sg200L6Bz ,2 89,9 89, ,86 98,2 59,4 56 6,4 2,5 2,6 0, Sg225M6Az ,9 91, ,9 112,3 68,0 65 6,6 2,3 2 0, Sg225M6Bz ,5 92,4 91, ,88 140,4 85, ,2 2 0, Sg250M6Az , , ,89 137,4 83,1 79 6,7 2,6 2 1, Sg250M6Bz ,7 92,5 92, ,87 171,9 104,1 99 7,7 3,2 2,4 1, Sg280M6z ,2 93,6 93, ,89 226,2 136, ,6 2,3 2,2 2, Silniki 8-biegunowe, prędkość synchroniczna 750 min-1 przy 50Hz 8-pole motors, synchronous speed 750 min-1 at 50Hz PSg132M-8 4,0 5, ,7 77,8 77,0 54,6 0,77 16,9 10,2 9,7 5,1 2,3 2,8 0, , Sg200L8z 18, ,7 88,8 88, ,8 65,9 39,9 38 5,2 2,3 1,9 0, Sg225M8z ,6 90, ,79 105,9 64,1 61 5,6 2,3 2,3 0, Sg250M8z ,7 91,9 90, ,83 123,1 74,5 71 5,7 2,4 1,7 1, Sg280M8z , ,81 183,9 111, ,4 2,1 1,8 2, Sg315M8Bz ,9 93,6 92, ,74 401,6 243, ,7 2 1,6 3, Silniki 10-biegunowe, prędkość synchroniczna 600 min -1 przy 50Hz 8-pole motors, synchronous speed 600 min -1 at 50Hz PSh 90L-10 0,55 0, ,9 52,1 56,0 9,6 0,50 4,9 3,0 2,8 2,6 2,2 2,7 0, , Sg225M10z 18, ,3 87,1 87, ,64 82,7 50,1 47,5 5,5 2,8 2,1 0, Sg315S10z ,5 91, ,75 201,2 121, ,7 1,7 1,9 2, Silniki 12-biegunowe, prędkość synchroniczna 500 min-1 przy 50Hz 12-pole motors, synchronous speed 500 min-1 at 50Hz 2Sg200L12z ,5 84, ,61 53,3 32,2 30,5 4,2 2,5 1,9 0, Sg225M12z ,5 83,5 84, ,58 76,9 46,6 44 4,6 2,7 1,8 0, * sprawność wyznaczona wg PN-EN efficiency is determinate acc. to IEC ** 230V /400V Y standardowe silniki wielkości mech V /690V Y standardowe silniki wielkości mech V /400V Y standard motors size V /690V Y standard motors size Producent zastrzega sobie prawo zmian parametrów zawartych w katalogu wynikających z ciągłego doskonalenia produktów bez wcześniejszego informowania. As part of our development program, we reserve the rights to alert or amend any of the specifications without giving prior notice. LpA 8/25

9 FORMY WYKONANIA WG PN-EN MOUNTING ARRANGEMENTS ACCORDING TO IEC STANDARD Wałek poziomy/horizontal shaft Wałek pionowy/vertical shaft Oznaczenie/Designaton Oznaczenie/Designaton System II System I System II System I IM 1001 IM B3 IM 1011 Option* IM V5 Option* IM 1051 IM B6 IM 1031 Option IM V6 Option IM 1061 IM B7 IM 2011 Option* IM V15 Option* IM 1071 IM B8 IM 2031 Option IM V36 Option IM 2001 IM B35 IM 3011 Option* IM V1 Option* IM 2101 IM B34 IM 3031 Option IM V3 Option IM 3001 IM B5 IM 3611 Option* IM V18 Option* IM 3601 IM B14 IM 3631 Option IM V19 Option * Silniki w wykonaniach IM 1011, IM 2011, IM 3011 oraz IM 3611 mogą mieć daszek ochronny. The motors versions IM 1011, IM 2011, IM 3011 and IM 3611 can have a protective cap. 9/25

10 DOPUSZCZALNE OBCIĄŻENIA KOŃCA WAŁU PERMISSIBLE SHAFT END LOAD Maksymalna siła promieniowa [kn] Maximum radial force [kn] Maksymalna siła osiowa [kn] Maximum axial force [kn] Typ silnika Motor type FR(x=0) FR(x=max) Fp Fa1 Fa2 Sh90S-2 0,68 0,44 0,68 0,35 0,38 Sh90L-2 0,68 0,44 0,68 0,35 0,38 PSh90L-2 0,68 0,44 0,68 0,35 0,38 Sg100L-2 0,88 0,46 0,90 0,28 0,40 Sg112M-2 1,00 0,48 1,00 0,40 0,45 PSg100L-2 0,88 0,46 0,90 0,28 0,40 PSg112M-2 1,00 0,48 1,00 0,40 0,45 Sg132S-2A 1,00 0,48 1,00 0,40 0,45 PSg112M-2A 1,00 0,48 1,00 0,40 0,45 PSg112M-2B 1,00 0,48 1,00 0,40 0,45 Sg132S-2B 1,82 0,66 1,90 0,43 0,60 PSg132M-2 1,82 0,66 1,90 0,43 0,60 PSg132S-2 1,82 0,66 1,90 0,43 0,60 PSg132M-2A 1,82 0,66 1,90 0,43 0,60 Sg160M-2A 2,22 0,98 2,30 0,92 0,95 Sg160M-2B 2,22 0,98 2,30 0,92 0,95 Sg160L-2 2,22 0,98 2,30 0,92 0,95 Sg180M-2 2,92 1,30 3,00 1,10 1,20 PSg160L-2 2,22 0,98 2,30 0,92 0,95 PSg180L-2 2,92 1,30 3,00 1,10 1,20 2Sg200L2A 3,20 2,60 2,30 1,90 2,90 2Sg200L2B 3,10 2,50 2,30 1,80 2,90 2Sg200L2Bz 3,00 2,40 2,20 1,70 3,00 2Sg225M2 3,50 2,90 2,60 2,00 3,40 2Sg225M2z 3,35 2,75 2,55 1,85 3,60 2Sg250M2 4,30 3,60 3,20 2,40 4,20 2Sg250M2z 4,20 3,50 3,20 2,30 4,30 2Sg280S2 4,00 3,30 3,10 1,90 4,50 2Sg280M2 3,90 3,20 3,00 1,80 4,60 2Sg315S2 3,70 3,20 3,00 1,60 4,80 2Sg280M2z 3,80 3,10 3,00 1,70 4,70 2Sg315M2A 3,60 3,00 2,90 1,50 4,80 2Sg315M2B 3,30 2,80 2,90 1,30 4,90 Sh90S-4 0,78 0,44 0,78 0,35 0,38 Sh90L-4 0,78 0,44 0,78 0,35 0,38 PSh90L-4 0,78 0,44 0,78 0,35 0,38 Sg100L-4A 1,06 0,46 0,98 0,38 0,40 Sg100L-4B 1,06 0,46 0,98 0,38 0,40 PSg100L-4 1,06 0,46 0,98 0,38 0,40 Sg112M-4 1,45 0,48 1,40 0,40 0,45 PSg112M-4A 1,45 0,48 1,40 0,40 0,45 Sg132S-4 2,10 0,66 2,20 0,45 0,60 Sg132M-4 2,10 0,66 2,20 0,45 0,60 PSg132M-4 2,10 0,66 2,20 0,45 0,60 10/25

11 DOPUSZCZALNE OBCIĄŻENIA KOŃCA WAŁU PERMISSIBLE SHAFT END LOAD Maksymalna siła promieniowa [kn] Maximum radial force [kn] Maksymalna siła osiowa [kn] Maximum axial force [kn] Typ silnika Motor type FR(x=0) FR(x=max) Fp Fa1 Fa2 PSg132M-4A 2,10 0,66 2,20 0,45 0,60 Sg160M-4 2,40 0,98 2,40 0,92 0,95 Sg160L-4 2,40 0,98 2,40 0,92 0,95 PSg160L-4 2,40 0,98 2,40 0,92 0,95 Sg180M-4 3,60 1,30 3,60 1,10 1,30 Sg180L-4 3,60 1,30 3,60 1,10 1,30 PSg180L-4 3,60 1,30 3,60 1,10 1,30 2Sg200L4 3,90 3,20 3,20 2,60 4,00 2Sg200L4Az 3,80 3,10 3,15 2,50 4,10 2Sg225S4 4,50 3,60 3,70 3,00 4,60 2Sg200L4Bz 3,70 3,00 3,10 2,40 4,20 2Sg225M4 4,30 3,40 3,60 2,80 4,70 2Sg225M4z 4,20 3,30 3,50 2,70 4,80 2Sg250M4 5,40 4,40 4,40 3,40 5,80 2Sg250M4z 5,20 4,20 4,20 3,25 5,95 2Sg280S4 6,10 5,10 5,10 3,70 7,00 2Sg280M4 5,90 4,90 5,00 3,50 7,10 2Sg315S4 6,40 5,30 4,90 3,10 7,30 2Sg280M4z 5,70 4,70 4,90 3,30 7,30 2Sg315M4A 6,20 5,10 4,80 2,90 7,40 2Sg315M4B 5,90 4,90 4,80 2,70 7,50 Sh90S-6 0,96 0,44 0,96 0,35 0,38 Sh90L-6 0,96 0,44 0,96 0,35 0,38 PSh90L-6 0,96 0,44 0,96 0,35 0,38 Sg100L-6 1,20 0,46 1,10 0,38 0,40 PSg100L-6 1,20 0,46 1,10 0,38 0,40 PSg100L-6A 1,20 0,46 1,10 0,38 0,40 Sg112M-6 1,62 0,48 1,60 0,40 0,45 PSg112M-6 1,62 0,48 1,60 0,40 0,45 Sg132S-6 2,80 0,66 2,80 0,50 0,60 Sg132M-6A 2,80 0,66 2,80 0,50 0,60 Sg132M-6B 2,80 0,66 2,80 0,50 0,60 PSg132M-6 2,80 0,66 2,80 0,50 0,60 Sg160M-6 2,85 1,10 2,90 0,98 1,00 Sg160L-6 2,85 1,10 2,90 0,98 1,00 PSg160L-6 2,85 1,10 2,90 0,98 1,00 Sg180L-6 4,00 1,80 4,10 1,40 1,70 PSg180L-6 4,00 1,80 4,10 1,40 1,70 2Sg200L6A 4,60 3,80 3,70 3,00 4,50 2Sg200L6B 4,50 3,70 3,70 2,90 4,60 2Sg200L6Bz 4,30 3,40 3,50 2,70 4,70 2Sg225M6 5,00 4,00 4,10 3,20 5,40 2Sg225M6Az 4,85 3,90 3,95 3,05 5,55 2Sg250M6 6,10 5,00 5,00 3,80 6,70 2Sg225M6Bz 5,90 4,80 4,85 3,60 6,80 2Sg280S6 7,50 6,20 6,00 4,70 7,70 2Sg250M6Az 6,00 4,90 4,90 3,60 6,90 11/25

12 DOPUSZCZALNE OBCIĄŻENIA KOŃCA WAŁU PERMISSIBLE SHAFT END LOAD Maksymalna siła promieniowa [kn] Maximum radial force [kn] Maksymalna siła osiowa [kn] Maximum axial force [kn] Typ silnika Motor type FR(x=0) FR(x=max) Fp Fa1 Fa2 2Sg280M6 7,30 6,07 5,90 4,50 7,90 2Sg250M6Bz 5,90 4,80 4,80 3,40 7,10 2Sg315S6 7,40 6,20 6,30 4,30 8,90 2Sg280M6z 6,91 5,73 5,82 3,68 8,68 2Sg315M6A 7,20 6,00 6,20 4,10 9,00 2Sg315M6B 6,80 5,60 6,10 3,60 9,30 Sh90S-8 1,05 0,44 1,10 0,35 0,38 Sh90L-8 1,05 0,44 1,10 0,35 0,38 Sg100L-8A 1,43 0,46 1,30 0,38 0,40 Sg100L-8B 1,43 0,46 1,30 0,38 0,40 Sg112M-8 1,85 0,48 1,90 0,40 0,45 Sg132S-8 2,90 0,66 2,95 0,50 0,60 Sg132M-8 2,90 0,66 2,95 0,50 0,60 PSg132M-8 2,90 0,66 2,95 0,50 0,60 Sg160M-8A 3,20 1,10 3,20 0,98 1,00 Sg160M-8B 3,20 1,10 3,20 0,98 1,00 Sg160L-8 3,20 1,10 3,20 0,98 1,00 Sg180L-8 4,45 1,80 4,50 1,50 1,80 2Sg200L8 5,10 4,20 4,10 3,40 5,00 2Sg200L8z 5,00 4,10 4,00 3,20 5,10 2Sg225S8 5,90 4,70 4,70 3,90 5,70 2Sg225M8 5,70 4,60 4,60 3,70 5,80 2Sg225M8z 5,60 4,50 4,50 3,60 5,90 2Sg250M8 6,90 5,60 5,60 4,30 7,20 2Sg250M8z 6,80 5,50 5,50 4,20 7,30 2Sg280S8 8,30 6,90 6,60 5,20 8,50 2Sg280M8 8,00 6,60 6,50 4,90 8,60 2Sg315S8 8,40 7,00 7,00 5,00 9,60 2Sg280M8z 7,80 6,50 6,40 4,80 8,80 2Sg315M8A 8,20 6,80 6,90 4,80 9,70 2Sg315M8B 7,70 6,40 6,80 4,30 10,00 2Sg315M8Bz 7,60 6,30 6,70 4,20 10,10 Sh90S-10 0,96 0,44 0,96 0,35 0,38 Sh90L-10 0,96 0,44 0,96 0,35 0,38 Sg100L-10A 1,20 0,46 1,10 0,38 0,40 Sg100L-10B 1,20 0,46 1,10 0,38 0,40 Sg112M-10 1,62 0,48 1,60 0,40 0,45 Sg112M-10A 1,62 0,48 1,60 0,40 0,45 Sg132S-10 2,80 0,66 2,80 0,50 0,60 Sg132S-10A 2,80 0,66 2,80 0,50 0,60 Sg132S-10B 2,80 0,66 2,80 0,50 0,60 Sg160L-10 2,85 1,10 2,90 0,98 1,00 Sg180L-10 4,00 1,80 4,10 1,40 1,70 2Sg200L10A 5,55 4,60 4,20 3,50 5,10 2Sg200L10B 5,45 4,50 4,10 3,40 5,20 PSh 90L-10 0,96 0,44 0,96 0,35 0,38 2Sg225S10 6,50 5,10 5,10 4,40 6,00 12/25

13 Maksymalna siła promieniowa [kn] Maximum radial force [kn] Maksymalna siła osiowa [kn] Maximum axial force [kn] Typ silnika Motor type FR(x=0) FR(x=max) Fp Fa1 Fa2 2Sg225M10 6,30 4,95 5,00 4,00 6,30 2Sg225M10z 6,10 4,80 4,90 3,80 6,40 2Sg250M10 7,50 6,20 5,70 4,40 7,40 2Sg280S10A 9,30 7,70 6,70 5,40 8,40 2Sg280S10B 9,00 7,40 6,60 5,30 8,30 2Sg280M10 8,80 7,30 6,50 5,20 8,20 2Sg315S10 9,30 7,70 7,60 5,60 10,20 2Sg315S10z 8,60 7,10 7,40 4,90 10,60 2Sg315M10 8,40 7,00 7,30 4,80 10,70 Sg100L-12 1,20 0,46 1,10 0,38 0,40 Sg112M-12 1,62 0,48 1,60 0,40 0,45 Sg132S-12 2,80 0,66 2,80 0,50 0,60 Sg132M-12 2,80 0,66 2,80 0,50 0,60 Sg132M-12B 2,80 0,66 2,80 0,50 0,60 Sg160M-12 2,85 1,10 2,90 0,98 1,00 Sg160L-12 2,85 1,10 2,90 0,98 1,00 Sg180L-12 4,00 1,80 4,10 1,40 1,70 2Sg200L12 5,90 4,90 4,40 3,70 5,40 2Sg200L12z 5,80 4,80 4,40 3,60 5,50 2Sg225S12 6,70 5,30 4,90 4,20 6,00 2Sg225M12 6,65 5,25 4,90 3,90 6,20 2Sg225M12z 6,60 5,20 4,85 3,8 6,3 2Sg250M12 8,10 6,70 6,10 4,80 7,80 2Sg280S12 9,80 8,10 7,00 5,70 8,70 2Sg280M12 9,20 7,60 6,80 5,00 9,30 2Sg315S12 9,80 8,10 8,00 5,90 10,80 2Sg315M12A 9,30 7,70 7,90 5,50 11,10 2Sg315M12B 9,10 7,60 7,80 5,30 11,20 Sg132S-16 2,90 0,66 2,95 0,50 0,60 Sg132M-16A 2,90 0,66 2,95 0,50 0,60 Sg132M-16 2,90 0,66 2,95 0,50 0,60 Sg160L-16 3,20 1,10 3,20 0,98 1,00 Sg180L-16 4,45 1,80 4,50 1,50 1,80 13/25

14 KADŁUB, TARCZE ŁOŻYSKOWE, ŁAPY HOUSING, SHIELDS, FEET Wielkość silnika Frame size Tarcza kołnierzowa Flange B5 Kadłub silnika Housing Tarcze łożyskowe End shields 90 Żeliwo / Cast iron Aluminium Aluminium 100 Żeliwo / Cast iron Aluminium Aluminium 112 Żeliwo / Cast iron Aluminium Żeliwo / Cast iron 132 Żeliwo / Cast iron Żeliwo / Cast iron Żeliwo / Cast iron 160 Żeliwo / Cast iron Żeliwo / Cast iron Żeliwo / Cast iron 180 Żeliwo / Cast iron Żeliwo / Cast iron Żeliwo / Cast iron 200 Żeliwo / Cast iron Żeliwo / Cast iron Żeliwo / Cast iron 225 Żeliwo / Cast iron Żeliwo / Cast iron Żeliwo / Cast iron 250 Żeliwo / Cast iron Żeliwo / Cast iron Żeliwo / Cast iron 280 Żeliwo / Cast iron Żeliwo / Cast iron Żeliwo / Cast iron 315 Żeliwo / Cast iron Żeliwo / Cast iron Żeliwo / Cast iron Łapy Feet Aluminium przykręcane / screwed Aluminium przykręcane / screwed Aluminium przykręcane / screwed Żeliwo / Cast iron przykręcane / screwed lub / or przylane / integrated Żeliwo / Cast iron przykręcane / screwed lub / or przylane / integrated Żeliwo / Cast iron przykręcane / screwed lub / or przylane / integrated Żeliwo - przylane Cast iron - integrated Żeliwo - przylane Cast iron - integrated Żeliwo - przylane Cast iron - integrated Żeliwo - przylane Cast iron - integrated Żeliwo - przylane Cast iron - integrated TYP ŁOŻYSK ZASTOSOWANYCH W SILNIKACH TYPE OF BEARINGS USED IN MOTORS Wielkość silnika Frame size Liczba biegunów Number of poles Łożyska Bearings C C C C C C C C C C C C C3 14/25

15 Wymiary silników na łapach B3 Dimensions for foot-mounted motors B Type of motor A B B1 C D E F GA H HA K AA AB AC BB HD L Sh90S j6 50 8h9 27, Sh90L j6 50 8h9 27, Sg100L j6 60 8h9 31, Sg112M j6 60 8h9 31, Sg132S-2A k h9 41, Sg132S-2B k h9 41, Sg160M-2A k h9 45, Sg160M-2B k h9 45, Sg160L k h9 45, Sg180M k h9 51, Sh90S j6 50 8h9 27, Sh90L j6 50 8h9 27, Sg100L-4A j6 60 8h9 31, Sg100L-4B j6 60 8h9 31, Sg112M j6 60 8h9 31, Sg132S k h9 41, Sg132M k h9 41, Sg160M k h9 45, Sg160L k h9 45, Sg180M k h9 51, Sg180L k h9 51, Sh90S j6 50 8h9 27, Sh90L j6 50 8h9 27, Sg100L j6 60 8h9 31, Sg112M j6 60 8h9 31, Sg132S k h9 41, Sg132M-6A k h9 41, Sg132M-6B k h9 41, Sg160M k h9 45, Sg160L k h9 45, Sg180L k h9 51, Sh90S j6 50 8h9 27, Sh90L j6 50 8h9 27, Sg100L-8A j6 60 8h9 31, Sg100L-8B j6 60 8h9 31, /25

16 Type of motor A B B1 C D E F GA H HA K AA AB AC BB HD L Sg112M j6 60 8h9 31, Sg132S k h9 41, Sg132M k h9 41, Sg160M-8A k h9 45, Sg160M-8B k h9 45, Sg160L k h9 45, Sg180L k h9 51, Sh 90S j6 50 8h9 27, Sh 90L j6 50 8h9 27, Sg100L-10A j6 60 8h9 31, Sg100L-10B j6 60 8h9 31, Sg112M j6 60 8h9 31, Sg112M-10A j6 60 8h9 31, Sg132S k h9 41, Sg132S-10A k h9 41, Sg132S-10B k h9 41, Sg160L k h9 45, Sg180L k h9 51, Sg100L j6 60 8h9 31, Sg112M j6 60 8h9 31, Sg132S k h9 41, Sg132M k h9 41, Sg132M-12B k h9 41, Sg160M k h9 45, Sg160L k h9 45, Sg180L k h9 51, Sg132S k h9 41, Sg132M-16A k h9 41, Sg132M k h9 41, Sg160L k h9 45, Sg180L k h9 51, Sg200L2...12(z) Sg225S Sg225M2(z) Sg225M4...12(z) Sg250M2(z) Sg250M4...12(z) Sg280S Sg280S , Sg280M2z Sg280M4...12(z) , Sg315S Sg315S Sg315M2(z) Sg315M4...12(z) Producent zastrzega sobie prawo zmian wymiarów gabarytowych przedstawionych w katalogu. The manufacturer reservs the right to modify the overall dimensions of the products shown in this catalogue. 16/25

17 Wymiary silników kołnierzowych B5 Dimensions for flange-mounted motors B Type of motor D E F GA AC AD L LA M N P T S Ø holes SKh90S-2 24j6 50 8h9 27, j , SKh90L-2 24j6 50 8h9 27, j , SKg100L-2 28j6 60 8h9 31, j , SKg112M-2 28j6 60 8h9 31, j , SKg132S-2A 38k h9 41, j , SKg132S-2B 38k h9 41, j , SKg160M-2A 42k h9 45, j , SKg160M-2B 42k h9 45, j , SKg160L-2 42k h9 45, j , SKg180M-2 48k h9 51, j , SKh90S-4 24j6 50 8h9 27, j , SKh90L-4 24j6 50 8h9 27, j , SKg100L-4A 28j6 60 8h9 31, j , SKg100L-4B 28j6 60 8h9 31, j , SKg112M-4 28j6 60 8h9 31, j , SKg132S-4 38k h9 41, j , SKg132M-4 38k h9 41, j , SKg160M-4 42k h9 45, j , SKg160L-4 42k h9 45, j , SKg180M-4 48k h9 51, j , SKg180L-4 48k h9 51, j , SKh90S-6 24j6 50 8h9 27, j , SKh90L-6 24j6 50 8h9 27, j , SKg100L-6 28j6 60 8h9 31, j , SKg112M-6 28j6 60 8h9 31, j , SKg132S-6 38k h9 41, j , SKg132M-6A 38k h9 41, j , SKg132M-6B 38k h9 41, j , SKg160M-6 42k h9 45, j , /25

18 Type of motor D E F GA AC AD L LA M N P T S Ø holes SKg160L-6 42k h9 45, j , SKg180L-6 48k h9 51, j , SKh90S-8 24j6 50 8h9 27, j , SKh90L-8 24j6 50 8h9 27, j , SKg100L-8A 28j6 60 8h9 31, j , SKg100L-8B 28j6 60 8h9 31, j , SKg112M-8 28j6 60 8h9 31, j , SKg132S-8 38k h9 41, j , SKg132M-8 38k h9 41, j , SKg160M-8A 42k h9 45, j , SKg160M-8B 42k h9 45, j , SKg160L-8 42k h9 45, j , SKg180L-8 48k h9 51, j , SKh 90S-10 24j6 50 8h9 27, j , SKh 90L-10 24j6 50 8h9 27, j , SKg 100L-10A 28j6 60 8h9 31, j , SKg 100L-10B 28j6 60 8h9 31, j , SKg 112M-10 28j6 60 8h9 31, j , SKg 112M-10A 28j6 60 8h9 31, j , SKg 132S-10 38k h9 41, j , SKg 132S-10A 38k h9 41, j , SKg 132S-10B 38k h9 41, j , SKg 160L-10 42k h9 45, j , SKg 180L-10 48k h9 51, j , SKg 100L-12 28j6 60 8h9 31, j , SKg 112M-12 28j6 60 8h9 31, j , SKg 132S-12 38k h9 41, j , SKg 132M-12 38k h9 41, j , SKg 132M-12B 38k h9 41, j , SKg 160M-12 42k h9 45, j , SKg 160L-12 42k h9 45, j , SKg 180L-12 48k h9 51, j , SKg 132S-16 38k h9 41, j , SKg 132M-16A 38k h9 41, j , SKg 132M-16 38k h9 41, j , SKg 160L-16 42k h9 45, j , SKg 180L-16 48k h9 51, j , SKg200L2-12(z) , SKg225S4-12(z) SKg225M2(z) SKg225M4-12(z) SKg250M2(z) SKg250M4-12(z) SKg280S SKg280S4-12(z) , SKg280M2z SKg280M4-12(z) , SKg315S SKg315S4-12(z) SKg315M2(z) SKg315M4-12(z) Producent zastrzega sobie prawo zmian wymiarów gabarytowych przedstawionych w katalogu. The manufacturer reservs the right to modify the overall dimensions of the products shown in this catalogue. 18/25

19 Wymiary silników kołnierzowych na łapach B35 Dimensions for foot-flange-mounted motors B Type of motor A B B1 C D E F GA H HA K AA AB AC BB HD L LA M N P T S Ø holes SLh90S , , SLh90L , , SLg100L , , SLg112M , , SLg132S-2A , , SLg132S-2B , , SLg160M-2A , , SLg160M-2B , , SLg160L , , SLg180M , , SLh90S , , SLh90L , , SLg100L-4A , , SLg100L-4B , , SLg112M , , SLg132S , , SLg132M , , SLg160M , , SLg160L , , SLg180M , , SLg180L , , SLh90S , , SLh90L , , SLg100L , , SLg112M , , SLg132S , , SLg132M-6A , , /25
