ALPHA V POMPY ZATAPIALNE

Transkrypt

1 POMPY ZATAPIALNE

2 Pompy zatapialne z wirnikiem Vortex Submersible electropumps with Vortex impeller Moc / Power:.56.5 Przyłącze / Delivery G / - G Zatosowanie Seria Alpha V dzięki niewielkim rozmiarom i właściwościom mechanicznym idealnie nadaje się do pompowania ścieków domowych. Charakterystyka Główne elementy wykonane są z żeliwa GG. W konfiguracji standardowej uszczelka wargowa montowana jest po stronie silnika, a uszczelnienie mechaniczne po stronie wirnika. Na życzenie dostępne również w nowej wersji EVO z podwójnym uszczelnieniem mechanicznym, umieszczonym w komorze olejowej. Silnik -biegunowe silniki asynchroniczne Zabezpieczenie termiczne wbudowane w uzwojenie Klasa izolacji F 55 C Zabezpieczenie silnika IP 68 Application The Alpha V Series is ideal to pump residential sewage thanks to it s small size and mechanical characteristics. Characteristic The main components are fabricated in cast iron GG In the standard configuration a lip seal is fitted to the motor side, and a mechanical seal to the impeller side Also available on request in the new EVO version with Double Mechanical seal back to back, located in the oil chamber. Motor range Squirrel cage motor in poles version Thermal protection embedded in the winding Insulation class F 55 C Motor protection IP 68 Oznaczenia / Designation Alpha V M/T G EVO Podwójne uszczelnienie mechaniczne Double mechanical seal Wyłącznik pływakowy Float swich Jednofazowy / Trójfazowy Monophase/Threephase Krzywa wydajności Performance curve Seria pompy Pump series Chłodzenie silnika Chłodzenie silnika jest zapewnione przez ciecz, w której pompa jest zanurzona Ograniczenia użytkowania Maks. dopuszczalna temperatura cieczy: C przy całkowicie zanurzonej pompie Maksymalna głębokość zanurzenia: m. Dopuszczalna wartość ph: 6- Właściwości hydrauliczne odpowiednie dla cieczy o gęstości <, kg/dm3 Dopuszczalne napięcie: 3V/ V ± 5% Dozwolona częstotliwość: 5 Hz ± % Motor cooling The cooling of the motor is ensured by the liquid where the pump is submerged Limits of use Max. permissible liquid temperature: C with pump fully submerged Maximum depth of immersion: mt. Permissible ph value: 6- Hydraulic features suitable for liquids with density <, kg/dm 3 Allowed voltage: 3V/V ±5% Allowed frequency: 5Hz ±% Wydajność / Performance Overview Hm 6 Identyfikacja krzywych Curves Identification n G / n G Q 6 l/s m 3 /h Normy Norms Zgodnie z ISO 996: 3B According to ISO 996: 3B 6

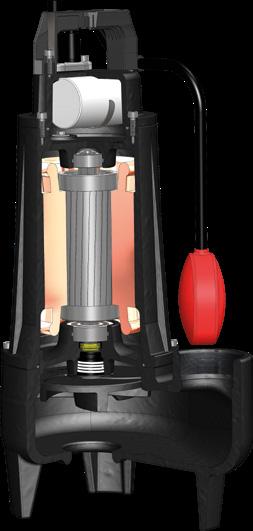

3 Lista komponentów i materiałów List of components and materials Uchwyt - Handle Twardy nylon - Hard nylon Pokrywa silnika - Motor cover Żeliwo GG - Cast Iron GG Obudowa silnika - Motor casing Żeliwo GG - Cast Iron GG Wał silnika - Motor shaft Nierdzewna stal AISI - Stainless steel AISI Silnik elektryczny - Electric motor Rotor - Rotor Gniazdo łożyska - Flange bearing support Żeliwo GG - Cast Iron GG Zestaw uszczelniający - Seal kit Strona silnika: uszczelka wargowa - Motor side: lip seal Strona wirnika: węglik krzemu, ceramika i Viton (SIC+CE/Viton) Impeller side: silicon carbide / ceramic (SIC+CE/Viton) Wirnik - Impeller Żeliwo GG - Cast Iron GG Korpus pompy - Body pump Żeliwo GG - Cast iron GG Technologie i rozwiązania Technology and Features Przekaźnik Do prawidłowej pracy wyłącznika pływakowego w silniku trójfazowym. Relay For the correct operation of the float switch on the three-phase version. Wersja EVO Podwójne uszczelnienie mechaniczne w komorze olejowej Strona silnika: węgiel / ceramika / Viton (CA / CE / Viton) Strona wirnika: węglik krzemu / Viton (SIC / SIC / Viton) Inspekcyjna komora olejowa EVO Version With Double Mechanical Seal in oil chamber Motor side: Carbon/Ceramic (CA/CE/Viton) Impeller side: Silicon carbide (SIC/SIC/Viton) Inspectional oil chamber Ciała stałe Doskonały wolny przelot ciał stałych Solids handling Excellent free passage of solids DRENO POMPE MOŻE ZMIENIĆ DANE W KATALOGU BEZ POWIADOMIENIA DRENO POMPE CAN ALTER WITHOUT NOTIFICATIONS THE DATA MENTIONED IN THIS CATALOGUE 7

4 - 3 Przyłącze pionowe G / - obr/min 85, biegunowy Vertical Outlet G / - RPM 85 /min poles Krzywa wydajności Performance Curve Hm Obraz tylko dla celów poglądowych Picture for illustration purposes only 8 6 Q l/s m 3 /h,5,5,5 3 3,5,5 5 5,5 6 6, ,9,6 P,3 e l/s,5,5,5 3 3,5,5 5 5,5 6 l/m m 3 /h,8 3,6 5, 7, 9,8,6, 6, 8 9,8,6 mt 9,5 8,5 7, ,5,5 3,5,5 Alpha V M/T Alpha V 3 M/T,5,5 9,5 8,5 7, Przyłącze Wolny przelot A EVO e Delivery Free Passage HP obr/min P P faza - 3V µf 3 fazy - V Alpha V M/T,79,56,75 6, G / 35 mm 85 Alpha V 3 M/T,,75 5,3,3 Hz 5 Dostępna wersja EVO (patrz strona 7) Available EVO version (see page 7) 8

5 Minimalne zanurzenie Minimum submersion 3 G / Kabel / Cables Jednofazowe - Single phase 3V H7RN8F 3x Ø9 z wtyczką Schuko - Schuko plug Długość - Length m Trójfazowe - Threephase V H7RN8F x Ø brak wtyczki- Free terminals Długość - Length m Akcesoria - Optional Podłączenie węża / Hose connection / Do pomp jednofazowych: skrzynka sterownicza z zewnętrznym kondensatorem głównym For single phase pumps: Control-box with external main capacitor Wymiary kartonu - Packaging dimension - e X mm Y mm Z mm Alpha V M/T 7, Alpha V 3 M/T 8 Kg Doc_Rev. Date_//8 DRENO POMPE MOŻE ZMIENIĆ DANE W KATALOGU BEZ POWIADOMIENIA DRENO POMPE CAN ALTER WITHOUT NOTIFICATIONS THE DATA MENTIONED IN THIS CATALOGUE 9

6 Przyłącze pionowe G - obr/min 85, biegunowy Vertical Outlet G - RPM 85 /min poles Krzywa wydajności Performance Curve Hm 6 Obraz tylko dla celów poglądowych Picture for illustration purposes only Q l/s m 3 /h P.5 3 e l/s, l/m m 3 /h,8 3,6 7,,8, 8,6 5, 8,8 3, 8 7,5 6, Alpha V M/T Alpha V 3 M/T 9,5 8,5 7,5 6,5 5,5,5 3,5 mt 3 Alpha V M/T,5,5 9, ,8,5 3 Alpha V 55 M/T 3,5,5 8,5 7,5 6,,5 Przyłącze Wolny przelot A EVO e Delivery Free Passage HP obr/min P P faza - 3V µf 3 fazy - V Alpha V M/T,8,56,75 3,9 6, mm Alpha V 3 M/T,,75,9,3 G 85 3 Alpha V M/T,5,,5 7,6 3,9 5 mm Alpha V 55 M/T,,5 9,9 3 3,6 Dostępna wersja EVO (patrz strona 7) Available EVO version (see page 7) Hz 5 3
