Silnik krokowy NEMA17 instrukcja

Transkrypt

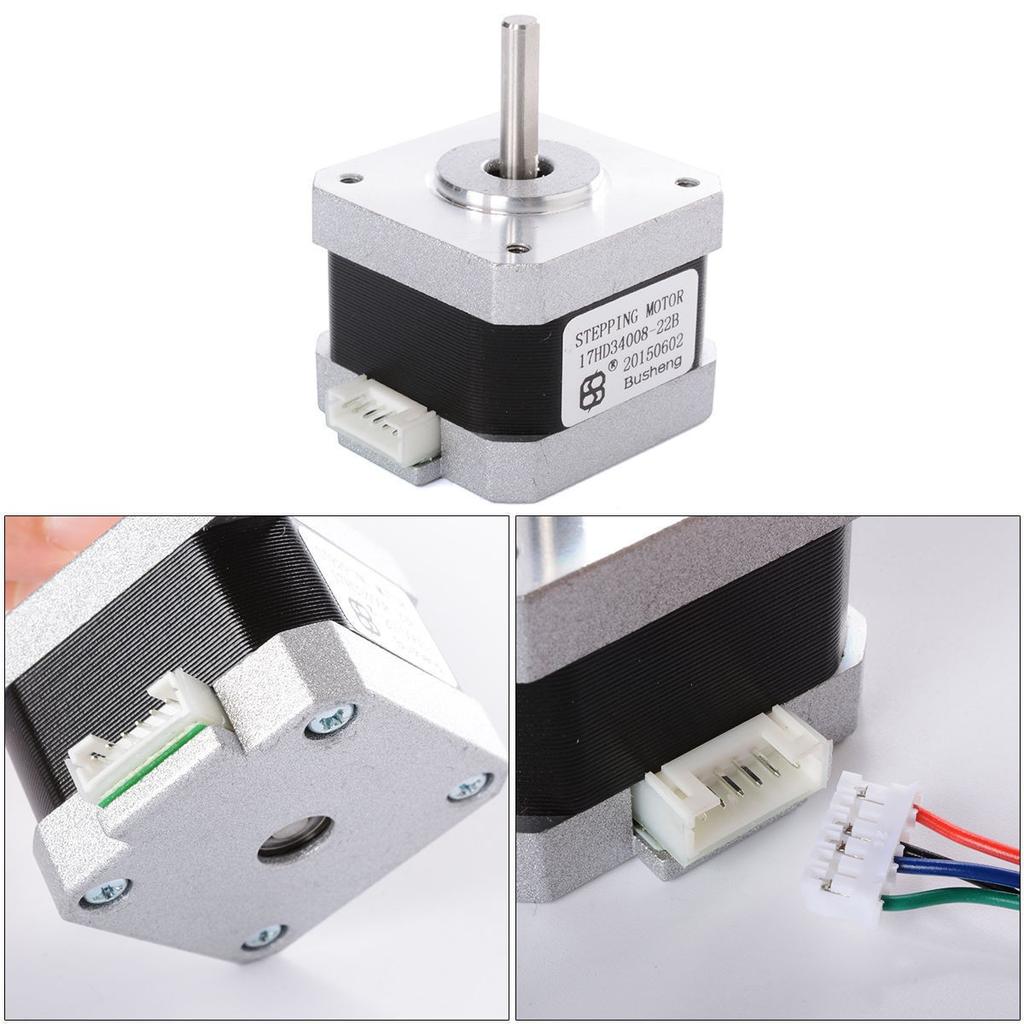

1 Dane techniczne Silnik krokowy NEMA17 instrukcja Opis Silniki krokowe NEMA17 to najpopularniejsze silniki stosowane do budowy drukarek 3D, frezarek, ploterów i innych urządzeń sterowanych elektronicznie. Wysoka prędkość początkowa Uzyskaj precyzyjne ruchy kątowe w rozsądnej cenie Może być używany do aktywacji tranzystorów dysku w odpowiedniej kolejności Łatwość operacji sprawia, że silnik jest wygodny w użyciu Silniki o szerokim zastosowaniu, używane w drukarkach 3D, urzadzeniach monitorujących, maszynach pakujących, oświetleniu scenicznym itd.

2 Długość silnika: 43mm Średnica osi: 5mm Kąt ruchu: 0,9 stopnia Kroków na obrót: 200 Długość przewodu: 70cm Moment trzymający: 0,39 N/m Certyfikat: CE, ROHS Max. temperatura: 80 stopni Zakres temperatury otoczenia -20? ~ + 50? Rezystancja izolacji 100M - Min. 500V DC Wytrzymałość dielektryczna 500V AC przez 1 minutę Okablowanie: 4: Czerwony B + Niebieski B - Czarny A + Zielony A - Wymiary (4,3 x 4,3 x 4) cm (dł x szer x wys) Waga: 290g W zestawie Silnik krokowy NEMA17 - KS42STH A - 4kg/cm - 1szt. Stepper Motor NEMA 17

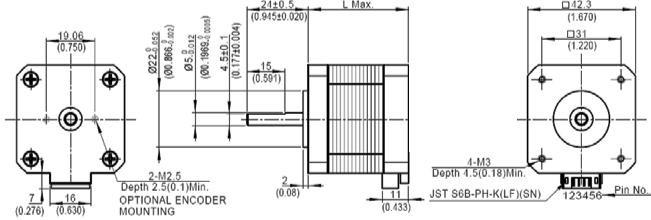

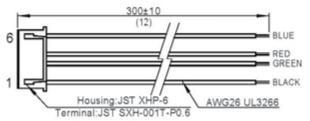

3 This document describes mechanical and electrical specifications for PBC Linear stepper motors; including standard, hollow, and extended shaft variations. Standard shaft motor shown. Phases 2 Steps/Revolution 200 Step Accuracy ±5% Shaft Load 20,000 Hours at 1000 RPM Axial 25 N (5.6 lbs.) Push 65 N (15 lbs.) Pull Radial 29 N (6.5 lbs.) At Flat Center IP Rating 40 Approvals RoHS Operating Temp -20 C to +40 C Insulation Class B, 130 C Insulation Resistance 100 MegOhms Mounted Mounted Winding Detent Rotor Motor Description Length Rated Holding Ohms mh Inertia Weight Current (Stack) L Max Amps Nm oz-in ±10% mnm oz-in g cm2 oz-in2 kg lbs Typ. 20 C Typ. Single 39.8 mm (1.57 in) Double 48.3 mm (1.90 in) Triple 62.8 mm (2.47 in) *All standard motors have plug connector. Consult factory for other options. (CONSULT FACTORY) Standard shaft dimensions shown. All other dimensions apply to hollow and extended shaft options. 4 Lead Connector, PBC Part# (Consult factory for optional motor connectors) LINEAR MOTION SOLUTIONS I

4 NEMA 17 Stepper Motor *Performance curves apply to continuous duty cycles. Consult factory for intermittent cycles or other voltages. Bipolar Drive 36 Vdc, 2 A rms 12 Vdc, 2 A rms Steps/Sec 0 1,000 2,000 3,000 4,000 5,000 6,000 Single Stack 48 Vdc, 1.7 A rms Bipolar Drive 36 Vdc, 2 A rms 12 Vdc, 2 A rms Steps/Sec 0 1,000 2,000 3,000 4,000 5,000 6,000 Double Stack 48 Vdc, 2 A rms Bipolar Drive 36 Vdc, 2 A rms 12 Vdc, 2 A rms Steps/Sec 0 1,000 2,000 3,000 4,000 5,000 6,000 Triple Stack

5 Stepper Motor NEMA 23 This document describes mechanical and electrical specifications for PBC Linear stepper motors; including standard, hollow, and extended shaft variations. Standard shaft motor shown. Phases 2 Steps/Revolution 200 Step Accuracy ±5% Shaft Load 20,000 Hours at 1000 RPM Axial 40 N (9 lbs.) Push 130 N (30 lbs.) Pull Radia 70 N (15.5 lbs.) At Flat Center l IP Rating 40 Approvals RoHS Operating Temp -20 C to +40 C Insulation Class B, 130 C Insulation Resistance 100 MegOhms Mounted Mounted Winding Detent Rotor Motor Description Length Rated Holding Ohms mh Inertia Weight Current (Stack) L Max Amps Nm oz-in ±10% mnm oz-in g cm2 oz-in2 kg lbs Typ. 20 C Typ. Single 55.0 mm (2.17 in) Double 77.0 mm (3.03 in) Power Plus (Triple) 77.0 mm (3.03 in) *All standard motors have plug connector. Consult factory for other options. (CONSULT FACTORY) Motor with leads: Lead wire is 22 AWG UL3266, 300 ±10 (12 ±.5) long Standard shaft dimensions shown. All other dimensions apply to hollow and extended shaft options. 4 Lead Connector, PBC Part# (Consult factory for optional motor connectors)

6 Sklep internetowy ABC-RC.PL Silniki krokowe NEMA 23 Stepper Motor *Performance curves apply to continuous duty cycles. Consult factory for intermittent cycles or other voltages Steps/Sec 0 RPM 0 Bipolar Drive 72 Vdc, 2 A rms 48 Vdc, 2 A rms 36 Vdc, 2 A rms ,000 2,000 3,000 4,000 5,000 6, Single Stack 24 Vdc, 3 A rms Bipolar Drive 12 Vdc, 3 A rms Steps/Sec0 1,000 2,000 3,000 5,000 6,000 Double Stack Power Plus (Triple Stack)
