1 system osiedle ystemowe wygrodzenia typu GM Altany śmietnikowe

2 ystem wygrodzeń Wychodząc naprzeciw potrzebom rynku deweloperskiego, firma GM wprowadziła systemowe rozwiązania zabudowy przestrzeni w garażach zbiorczych lub miejscach przeznaczonych na komórki lokatorskie wewnątrz budynków. Podejście producenta do estetyki, jakości wykonania oraz dbałość o to, by oferowane produkty były bezpieczne w użytkowaniu sprawia, że produkty GM są coraz częściej wybierane jako marka referencyjna przez biura projektowe na terenie Europy. Walory oraz szeroki wachlarz zastosowań powyższych produktów wpłynęły na to, że stosowane są one zarówno w nowym budownictwie (np. apartamentowiec Złota 44 w Warszawie), ale świetnie nadają się również do adaptacji przestrzeni magazynowych w istniejących obiektach, nie wyłączając zabytków (np. budynek wchodzący w skład kompleksu Zamku Królewskiego w Warszawie).

3 Wygrodzenia GM-A Premium Wersja GM-A Premium powstała na bazie najpowszechniej stosowanego w budownictwie wielorodzinnym wygrodzenia typu GM-A. Dzięki temu udało się zachować te same, optymalne proporcje pomiędzy zachowaniem prywatności użytkowników, a zapewnieniem odpowiedniej wentylacji pomieszczeń. Dopasowane dodatki oraz wykończenia użyte w wersji GM-A Premium nie tylko wyraźnie podnoszą estetykę wykonanych pomieszczeń, ale co ważniejsze podnoszą poziom bezpieczeństwa użytkowania. Dzięki temu jest ona idealną opcją dla inwestycji o wysokim standardzie, w której założenia budżetowe odgrywają równie ważną rolę.

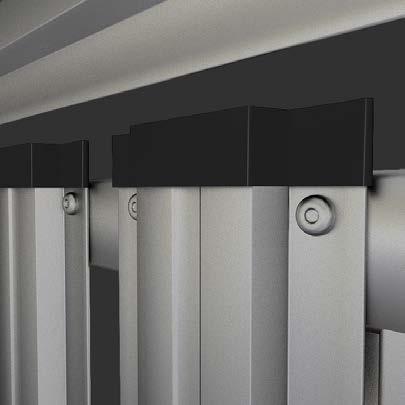

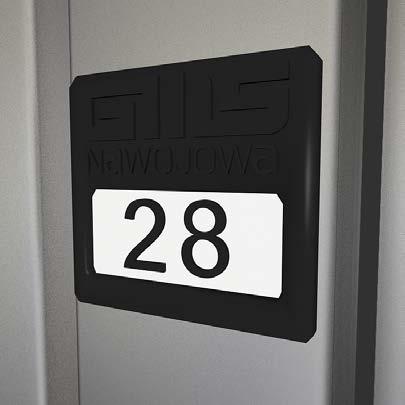

4 GM-A Premium lamela 116 mm stosowana w drzwiach oraz przegrodach z dodatkowymi liniami gięcia oraz przetłoczeniem zwiększającym parametry wytrzymałościowe na odgięcia, zakończona zaślepkami z tworzywa łączniki konstrukcji zaprojektowane by zwiększyć sztywność połączeń profili użytych do konstrukcji drzwi konstrukcja zwiększająca parametry wytrzymałościowe drzwi z poczwórnym profilem poziomym, podwójnym pionowym oraz dwoma ukośnymi zamknięcie w standardzie zamek z wkładką standardową słupek (profil półotwarty) o wymiarach mm z teleskopem mm do regulacji wysokości wyposażony w podstawę oraz cztery opcje mocowania górnego dostosowane do wykończenia sufitu możliwość zastosowania nadbudowy w szczególnych sytuacjach budowlanych numeracja pomieszczenia - szerokość - zakres wysokości 1. łupek 44 mm mm - rozstaw słupków w osi - wysokości - szerokość 2. Przegroda 1000 mm 2000, 2250, 2450 mm 950 mm Rzut Przekrój Drzwi rozwierne 4. Drzwi rozwierne dwuskrzydłowe 5. Drzwi przesuwne - rozstawy 845, 960 mm - rozstawy 1635, 1865 mm - rozstaw słupków w osi 845 mm - wysokość - wysokość - wysokość - szerokość 775, 890 mm - szerokości 2 x 775, 2 x 890 mm - szerokość 890 mm

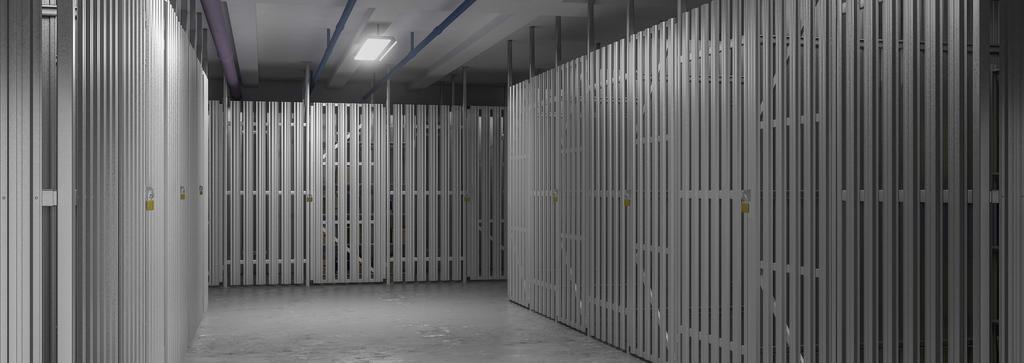

5 Wygrodzenia GM-A Wygrodzenie typu GM-A zapewnia optymalne proporcje pomiędzy zachowaniem prywatności użytkowników, a pewnieniem odpowiedniej wentylacji pomieszczeń. Dodatkowo przystępna cena decyduje o tym, że jest to najczęściej stosowane wypełnienie systemu wygrodzeń typu GM.

6 GM-A lamela 116 mm z dodatkowymi liniami gięcia oraz przetłoczeniem zwiększającym parametry wytrzymałościowe na odgięcia, prześwit pomiędzy lamelami do 35 mm łączniki konstrukcji zaprojektowane by zwiększyć sztywność połączeń profili użytych do konstrukcji drzwi konstrukcja zwiększająca parametry wytrzymałościowe furtki z poczwórnym profilem poziomym, podwójnym pionowym oraz dwoma ukośnymi zamknięcie w standardzie z uchwytami na kłódkę lub opcja zamek na wkładkę standardową (opcję zamek można stosować przy wszystkich rodzajach furtek: jedno- i dwuskrzydłowych oraz przesuwnych) słupek (profil półotwarty) o wymiarach mm z teleskopem mm do regulacji wysokości wyposażony w podstawę oraz cztery opcje mocowania górnego dostosowane do wykończenia sufitu możliwość zastosowania nadbudowy w szczególnych sytuacjach budowlanych - szerokość - zakres wysokości 44 mm mm - rozstaw - wysokości - szerokość 1. łupek 2. Przegroda 3. Drzwi rozwierne 1000 mm 2000, 2250, 2450 mm 950 mm - rozstawy - wysokość - szerokość 845, 960 mm 775, 890 mm Rzut Przekrój Drzwi rozwierne dwuskrzydłowe 5. Drzwi przesuwne 6. Brama rozwierna dwuskrzydłowa 6. Brama uchylna bezprowadnicowa - rozstawy 1635, 1865 mm - rozstaw słupków w osi 845 mm - szerokość max mm - szerokość max mm - wysokość - wysokość - wysokość max mm - wysokość mm - szerokości 2 x 775, 2 x 890 mm - szerokość 890 mm światło przejazdu minus 200 mm minus 120 mm światło przejazdu minus 240 mm minus 180 mm

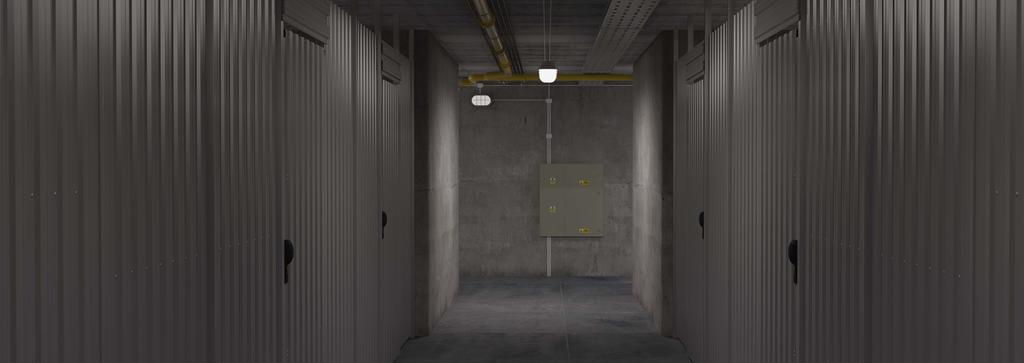

7 Wygrodzenia GM-P Wygrodzenie typu GM-P w wersji podstawowej ze względu na swoje właściwości cenione jest przez użytkowników, dla których prywatność ma istotne znaczenie. Dla zwiększenia wentylacji pomieszczeń elementy systemu wygrodzeń mogą zawierać otwory wentylacyjne (typ GM-Pwt).

8 GM-P lamela 116 mm z dodatkowymi liniami gięcia oraz przetłoczeniem zwiększającym parametry wytrzymałościowe na odgięcia łączniki konstrukcji zaprojektowany by zwiększyć sztywność połączeń profili użytych do konstrukcji furtki konstrukcja furtki zwiększająca parametry wytrzymałościowe z poczwórnym profilem poziomym, podwójnym pionowym oraz dwoma ukośnymi zamknięcie w standardzie z uchwytami na kłódkę lub opcja zamek na wkładkę standardową (opcję zamek można stosować przy wszystkich rodzajach furtek: jedno-i dwuskrzydłowych oraz przesuwnych słupek (profil półotwarty) o wymiarach mm z teleskopem mm do regulacji wysokości wyposażony w podstawę oraz cztery opcje mocowania górnego dostosowane do wykończenia sufitu możliwość zastosowania nadbudowy w szczególnych sytuacjach budowlanych - szerokość - zakres wysokości 44 mm mm - rozstaw - wysokości - szerokość 1. łupek 2. Przegroda 3. Drzwi rozwierne 990 mm 2000, 2250, 2450 mm 940 mm - rozstawy - wysokość - szerokość 845, 960 mm 775, 890 mm Rzut Przekrój Drzwi rozwierne dwuskrzydłowe 5. Drzwi przesuwne 6. Brama rozwierna dwuskrzydłowa 6. Brama uchylna bezprowadnicowa - rozstawy 1635, 1865 mm - rozstaw słupków w osi 845 mm - szerokość max mm - szerokość max mm - wysokość - wysokość - wysokość max mm - wysokość mm - szerokości 2 x 775, 2 x 890 mm - szerokość 890 mm światło przejazdu minus 200 mm minus 120 mm światło przejazdu minus 240 mm minus 180 mm

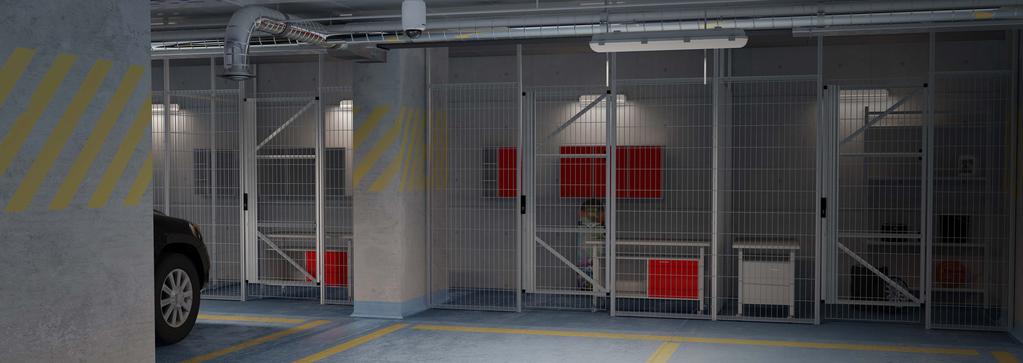

9 Wygrodzenia GM-K Wygrodzenie typu GM-K doskonale nadaje się do realizacji zabudowy pomieszczeń dla których najistotniejsze znaczenie ma zapewnienie wysokiej wentylacji.

10 GM-K panel-krata płaski, ocynkowany z drutu 5 mm (oczka mm) z dodatkowym wzmocnieniem poziomym z profilu c mm. łączniki konstrukcji zaprojektowane by zwiększyć sztywność połączeń profili użytych do konstrukcji furtki konstrukcja zwiększająca parametry wytrzymałościowe furtki z poczwórnym profilem poziomym, podwójnym pionowym oraz dwoma ukośnymi zamknięcie w standardzie z uchwytami na kłódkę lub opcja zamek na wkładkę standardową (opcję zamek można stosować przy wszystkich rodzajach furtek: jedno- i dwuskrzydłowych oraz przesuwnych) słupek (profil półotwarty) o wymiarach mm z teleskopem mm do regulacji wysokości wyposażony w podstawę oraz cztery opcje mocowania górnego dostosowane do wykończenia sufitu - szerokość - zakres wysokości 44 mm mm - rozstawy - wysokości - szerokość 1. łupek 2. Przegroda 3. Drzwi rozwierne 1200, 1250 mm 2250 mm 1200, 2500 mm - rozstawy - wysokość - szerokość 845, 960 mm 2200 mm 775, 890 mm Rzut Przekrój Drzwi rozwierne dwuskrzydłowe 5. Drzwi przesuwne 6. Brama rozwierna dwuskrzydłowa 6. Brama uchylna bezprowadnicowa - rozstawy 1635, 1865 mm - rozstaw słupków w osi 845 mm - szerokość max mm - szerokość max mm - wysokość - wysokość - wysokość max mm - wysokość mm - szerokości 2 x 775, 2 x 890 mm - szerokość 890 mm światło przejazdu minus 200 mm minus 120 mm światło przejazdu minus 240 mm minus 180 mm

11 Wygrodzenia GM-EX ystemowe wygrodzenie typu GM-EX zostało stworzone z myślą o ekskluzywnych budynkach, gdzie zastosowano nowoczesny design. Dobra wentylacja przy jednoczesnym zachowaniu niewielkiej przezierności zaspokoi oczekiwania wymagających użytkowników.

12 GM-EX przegroda z siatki cięto-ciągnionej (stal ocynkowana 1,5 mm) z ceownikami wykończeniowymi po obwodzie, mocowania do profili wzmacniających łączniki konstrukcji zaprojektowane by zwiększyć sztywność połączeń profili użytych do konstrukcji furtki konstrukcja zwiększająca parametry wytrzymałościowe furtki z poczwórnym profilem poziomym, podwójnym pionowym oraz dwoma ukośnymi zamknięcie w standardzie z uchwytami na kłódkę lub opcja zamek na wkładkę standardową (opcję zamek można stosować przy wszystkich rodzajach furtek: jedno- i dwuskrzydłowych oraz przesuwnych) słupek (profil półotwarty) o wymiarach mm z teleskopem mm do regulacji wysokości wyposażony w podstawę oraz cztery opcje mocowania górnego dostosowane do wykończenia sufitu Rzut 1. łupek 2. Przegroda - szerokość 44 mm 1000 mm - zakres wysokości - rozstaw mm - wysokości 2250 mm - szerokość 950 mm Przekrój Drzwi rozwierne - rozstawy 845, 960 mm - wysokość 2250 mm - szerokość 775, 890 mm 4. Drzwi rozwierne dwuskrzydłowe - rozstawy 1635, 1865 mm - wysokość - szerokości 5. Drzwi przesuwne - rozstaw 845 mm - wysokość 2 x 775, 2 x 890 mm - szerokość 890 mm

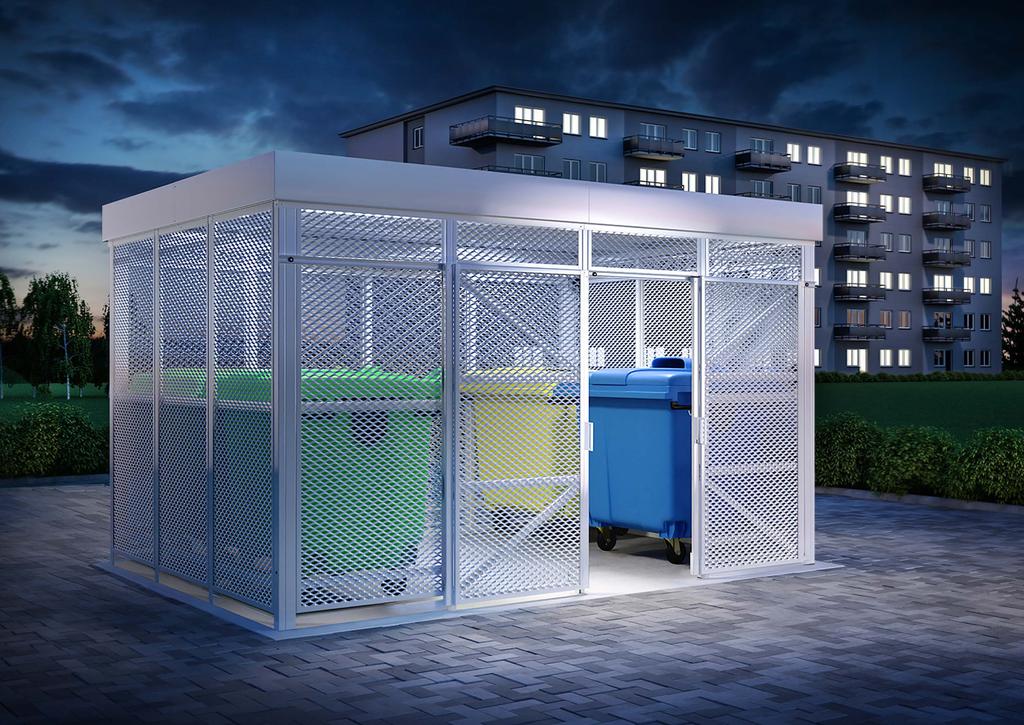

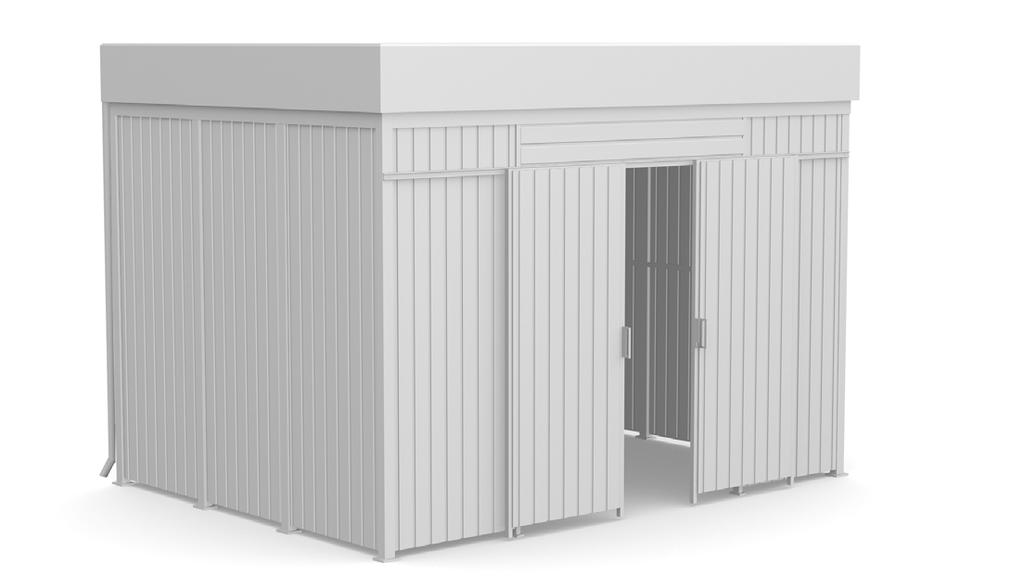

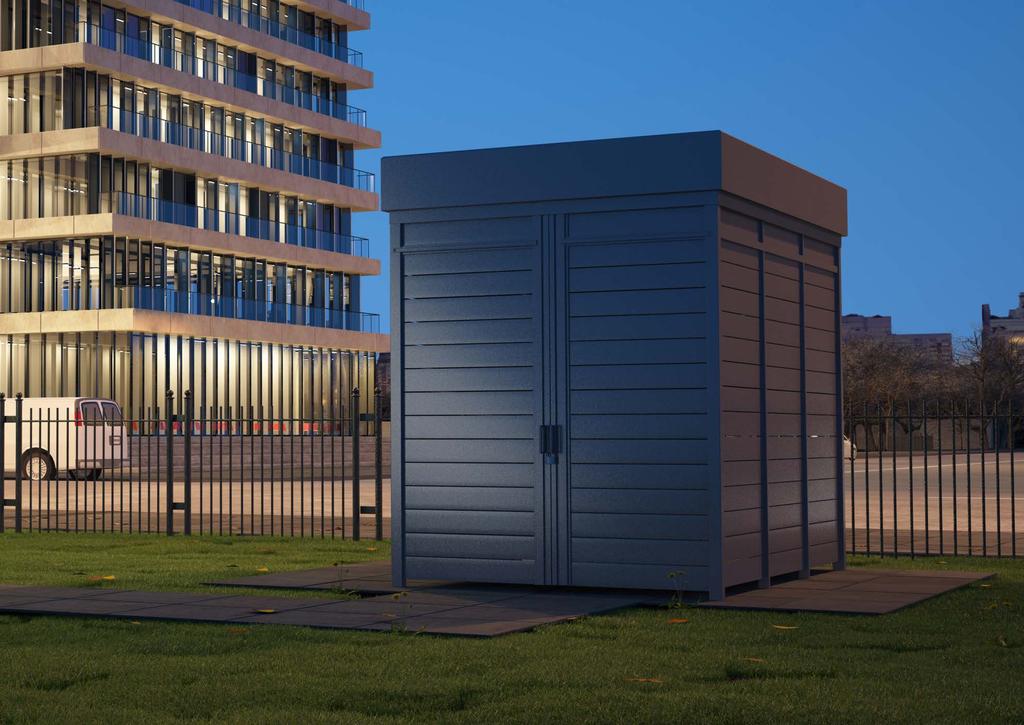

13 Altany śmietnikowe W altanach śmietnikowych GM uwzględniono wszystkie oczekiwania rynku w tym segmencie produktów dbałość o konstrukcję, funkcję i formę. W altanach śmietnikowych GM zastosowano modułową konstrukcję, której poszczególne elementy łączone są ze sobą na za pomocą połączeń śrubowych. Wykorzystanie solidnych profili ze stali ocynkowanej gwarantuje stabilność konstrukcji. W zależności od wymagań inwestora ściany występują w zabudowie pełnej jak i ażurowej. Wymiary altan śmietnikowych GM zostały dostosowane do typowych pojemników na odpady. Ażurowa zabudowa ścian oraz podniesienie konstrukcji zapewnia wymaganą wentylację. Przesuwne lub rozwierne drzwi zamykane są na klucz, co pozwala na dostęp do pojemników wyłącznie osobom do tego uprawnionym. Woda opadowa odprowadzana jest za pomocą rynny i rury spustowej PCV. W altanach śmietnikowych GM zadbano również o nowoczesny design, zróżnicowaną formę wypełnienia ścian oraz pełną paletę kolorystyczną. Dzięki temu współgrają z przestrzenią wokół nowoczesnych osiedli mieszkaniowych.

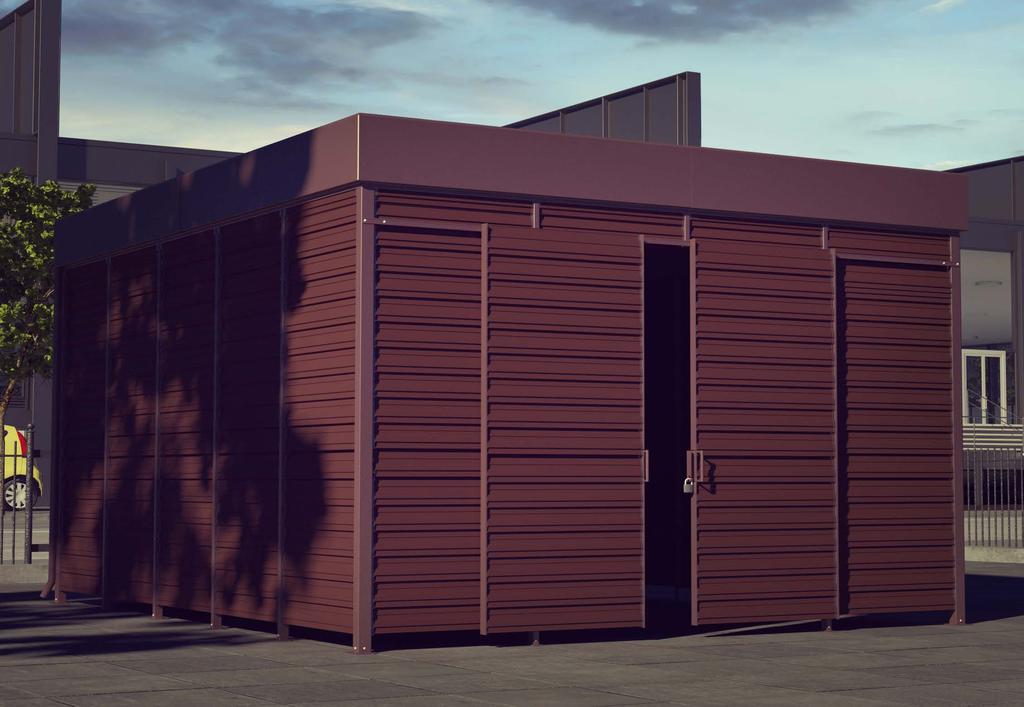

14 Rozmiary altan śmietnikowych GM - A (lamela pionowa) GM - EX (siatka cięto-ciągniona) GM - C (panel) Wymiary altan śmietnikowych GM zostały dostosowane do typowych pojemników na odpady. Ażurowa zabudowa ścian oraz podniesienie konstrukcji zapewnia wymaganą wentylację. Przesuwne lub rozwierne drzwi zamykane są na klucz, co pozwala na dostęp do pojemników wyłącznie osobom do tego uprawnionym. Woda opadowa odprowadzana jest za pomocą rynny i rury spustowej PCV. Kolory - wszystkie typy oprócz GM-T GM - K (krata) GM - QG (blacha perforowana) GM - L (lamela pozioma) RAL9010 RAL8017 RAL8017 mat RAL8004 RAL9006 RAL7016 RAL6005 RAL7024 mat RAL6020 mat RAL3005 Kolory - GM-T GM - P (pełne) GM - Ż (żaluzja) GM - T (tynk) beżowy biały ceglasty ciemny szary jasny szary cytrynowy kukurydza piaskowy zielony

15 2060 MIKRO 1 pojemnik x 1100 l render 2060 G

16 2060 DUAL 2 pojemnik x 1100 l render 3050 G

17 OPTIMAL pojemnik x 1100 l G 3050

18 MAXI 6 pojemnik x 1100 l G render
