1 CENNIK 2017 Wygrodzenia garaży zbiorczych i komórek lokatorskich

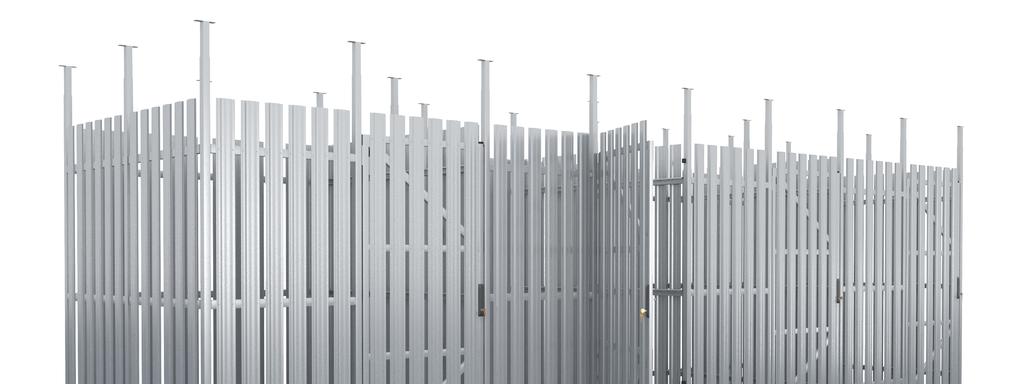

2 SYSTEMOWE ŚCIANKI DZIAŁOWE Opis produktu Główną część systemu wygrodzeń stanowi zestaw wyrobów do wykonywania nienośnych ścian działowych. Systemowe ścianki wykorzystywane są najczęściej do wydzielania komórek, schowków lokatorskich, pomieszczeń na jednoślady oraz w garażach wielostanowiskowych jako element boksów garażowych. Charakterystyka techniczna Poszczególne elementy ścianek działowych wykonywane są z paneli stalowych, taśm, profili i elementów złącznych zabezpieczonych antykorozyjnie powłoką cynku. Przeznaczone są do stosowania w warunkach średniej temperatury powietrza od +5 do +35 o C oraz wilgotności względnej powietrza w zakresie 20 do 75% (maksymalna wilgotność względna powietrza przekracza 85% tylko przez krótki okres czasu). SŁUPEK W skład zestawu wchodzi profil supek, profil teleskop, podstawa słupka oraz kilka opcji mocowania słupka górnego: - grot do betonu (element 1 na rysunku) - groty do wełny (elementy 3,4 na rysunku - w zależności od grubości ocieplenia) - mocowanie do konstrukcji (element 2 na rysunku). PRZEGRODA Podstawowy element wydzielający poszczególne pomieszczenia wyposażony w regulowane łączniki używane do połączeń: przegroda - słupek, przegroda - ściana murowana. Mocowanie słupka do stropu: Materiał stal z powł. cynku Grubość stali 3mm (element: 1,2,3), 4mm (element 4) Mocowanie po przekątnej słupka Przekrój profila: Profil wzmacniający Kształtownik stalowy ocynkowany 38x18 mm 3 Przekrój profila: Profil słupek 1 2 Kształtownik stalowy ocynkowany półzamknięty 44x44mm,m Teleskop 40x40 mm Mocowanie słupka do podłoża: Łącznik przegrody: Podstawa słupka z dodatkowymi wzmocnieniami usztywniającymi profil słupek Możliwe połączenia: - Nit zrywalny aluminiowy - Wkręt do stali 1

3 SYSTEMOWE ŚCIANKI DZIAŁOWE Słupki 44 mm 44 mm Profil słupek Mocowanie słupka do podłoża Mocowanie słupka do stropu Produkt profil słupek profil teleskop podstawa słupka cena / szt. grot do betonu grot do wełny 100 grot do wełny 200 mocowanie do konstrukcji SŁUPEK <H<2500 Gr-ST 49,50 tak SŁUPEK <H<2500 Gr ,00 - tak - - H 2100 SŁUPEK <H<2500 Gr , tak - SŁUPEK <H<2500 Mo-K 56, tak H 625 SŁUPEK <H<2850 Gr-ST 54,00 tak SŁUPEK <H<2850 Gr ,50 - tak - - SŁUPEK <H<2850 Gr , tak - SŁUPEK <H<2850 Mo-K 60, tak H 2450 tak SŁUPEK <H<3450 Gr-ST 59,50 tak SŁUPEK <H<3450 Gr ,00 - tak - - SŁUPEK <H<3450 Gr , tak - SŁUPEK <H<3450 Mo-K 66, tak H 1250 SŁUPEK <H<4000 Gr-ST 65,00 tak SŁUPEK <H<4000 Gr ,50 - tak - - H 3000 SŁUPEK <H<4000 Gr , tak - SŁUPEK <H<4000 Mo-K 71, tak 2

4 SYSTEMOWE ŚCIANKI DZIAŁOWE Przegrody / panel krata GMS - A GMS - A premium GMS - P GMS - K GMS - EX Produkt wymiary standardowe cena/szt. S 950 H ,00 PRZEGRODA GMS-A S 950 H ,00 S 950 H ,00 S 950 H ,00 PRZEGRODA GMS-A premium S 950 H ,00 S 950 H ,00 S 940 H ,50 PRZEGRODA GMS-P S 940 H ,00 S 940 H ,00 PANEL KRATA GMS-K S 1200 H ,50 S 2500 H ,50 PRZEGRODA GMS-EX B S 950 H ,00 wymiary niestandardowe A cena/m 2 PRZEGRODA GMS-A PRZEGRODA GMS-A premium max. S 950 H ,00 C 64,00 C PRZEGRODA GMS-P max. S 940 H ,50 C PRZEGRODA GMS-EX B max. S 950 H ,00 C W zestawie z przegrodą jest 6 szt. łączników przegród. A - jeżeli w zamówieniu znajdują się produkty o wymiarach niestandardowych jego czas realizacji może zostać wydłużony o 14 dni roboczych. B - jeżeli w zamówieniu znajdują się produkty w typie GMS-EX czas realizacji zamówienia może zostać wydłużony o 14 dni roboczych. C - minimalna cena przegrody o wymiarze niestandardowym jest równa cenie przegrody o powierzchni 2m 2 3

5 SYSTEMOWE DRZWI WEWNĘTRZNE Opis produktu Drzwi systemu GMS przeznaczone są do stosowania w budownictwie jako drzwi wewnętrzne do pomieszczeń gospodarczych, boksów, schowków oraz komórek lokatorskich. W połączeniu ze ściankami wewnętrznymi stanowią kompletny system wygrodzeń GMS. Charakterystyka techniczna Zarówno konstrukcja jak i wypełnienie wykonywane są z paneli i profili stalowych zabezpieczonych antykorozyjnie powłoką cynku. Kształtowniki konstrukcji skrzydła połączone są ze sobą przy pomocy poliamidowych łączników o zwiększonych właściwościach wytrzymałościowych dzięki czemu zachowują one wymaganą sztywność przy zachowaniu wysokiego standardu bezpieczeństwa użytkowania. DRZWI ROZWIERNE W wersji podstawowej występują jako skrzydło(-a) drzwiowe z zawiasami, ogranicznikami oraz uchwytami na kłódkę lub opcjonalnie z zamkiem na półwkładkę bębenkową 9/30. Dostępne wersje: - jednoskrzydłowe - dwuskrzydłowe ze skrzydłem stałym zamykanym na rygiel. DRZWI PRZESUWNE W wersji podstawowej występują jako skrzydło drzwiowe z prowadnicą oraz zamkiem na półwkładkę bębenkową 9/55. Numeracja (opcja) Przeznaczone do mocowania na słupku. Mocowanie pod numerację 38x35mm. Miejsce na numerek 30x15mm. Łącznik kątowy Poliamidowe połączenie na narożach skrzydła zwiększające bezpieczeństwo użytkowania drzwi. Zamek z półwkładką bębenkową (opcja) Estetycznie wykonana konsola zamka do drzwi rozwieranych z wytrzymałym pochwytem. Półwkładka 9/30 z trzema kluczykami. Łącznik wzmocnienia Poliamidowe połączenie zwiększające stabilność skrzydła. 4

6 SYSTEMOWE DRZWI WEWNĘTRZNE Drzwi rozwierne jednoskrzydłowe GMS - A GMS - A premium GMS - P GMS - K GMS - EX Produkt wymiary standardowe cena/szt. DRZWI R-1SK GMS-A S 775 H ,50 S 890 H ,00 S 775 H ,00 DRZWI R-1SK GMS-A premium A S 890 H ,00 DRZWI R-1SK GMS-P S 775 H ,00 S 890 H ,00 DRZWI R-1SK GMS-K S 775 H ,00 S 890 H ,00 S 775 H ,50 DRZWI R-1SK GMS-EX B S 890 H ,50 wymiary niestandardowe cena/m 2 DRZWI R-1SK GMS-A DRZWI R-1SK GMS-A premium A DRZWI R-1SK GMS-P max. S 930 H ,00 C 213,00 C 177,00 C DRZWI R-1SK GMS-K max. S 930 H ,00 C DRZWI R-1SK GMS-EX B max. S 930 H ,00 C Zestaw zawiera: skrzydło drzwiowe, uchwyt na kłódkę, ogranicznik furtki (2 szt.), komplet zawiasów, wkręty mocujące (14 szt.). A - wersja wyposażona w standardzie w zamek oraz numerację B - jeżeli w zamówieniu znajdują się produkty w typie GMS-EX czas realizacji zamówienia może zostać wydłużony o 14 dni roboczych. C - minimalna cena drzwi jednoskrzydłowych o wymiarze niestandardowym jest równa cenie drzwi o powierzchni skrzydła 1,6m 2 5

7 SYSTEMOWE DRZWI WEWNĘTRZNE Drzwi rozwierne dwuskrzydłowe GMS - A GMS - A premium GMS - P GMS - K GMS - EX Produkt wymiary standardowe cena/szt. DRZWI R-2SK GMS-A 2 x S 775 H ,00 2 x S 890 H ,00 2 x S 775 H ,00 DRZWI R-2SK GMS-A premium A 2 x S 890 H ,00 DRZWI R-2SK GMS-P 2 x S 775 H ,00 2 x S 890 H ,00 DRZWI R-2SK GMS-K 2 x S 775 H ,50 2 x S 890 H ,50 2 x S 775 H ,00 DRZWI R-2SK GMS-EX B 2 x S 890 H ,00 wymiary niestandardowe cena/m 2 DRZWI R-2SK GMS-A DRZWI R-2SK GMS-A premium A DRZWI R-2SK GMS-P DRZWI R-2SK GMS-K DRZWI R-2SK GMS-EX B max. 2 x S 930 H ,00 C 232,00 C 199,00 C 202,00 C 338,00 C Zestaw zawiera: dwa skrzydła drzwiowe, uchwyt na kłódkę, ogranicznik furtki (2 szt.), komplet zawiasów, wkręty mocujące (26 szt.), profil słupek (1585 mm lub 1815 mm), podstawa słupka (2 szt.), zaczep rygla (2 szt.) A - wersja wyposażona w standardzie w zamek oraz numerację B - jeżeli w zamówieniu znajdują się produkty w typie GMS-EX czas realizacji zamówienia może zostać wydłużony o 14 dni roboczych. C - minimalna cena drzwi dwuskrzydłowych o wymiarze niestandardowym jest równa cenie drzwi o łącznej powierzchni skrzydeł 3,2m 2 6

8 SYSTEMOWE DRZWI WEWNĘTRZNE Drzwi przesuwne GMS - A GMS - A premium GMS - P GMS - K GMS - EX Produkt wymiary standardowe cena/szt. DRZWI PR-1SK GMS-A 460,50 DRZWI PR-1SK GMS-A premium A 488,50 DRZWI PR-1SK GMS-P S 890 H ,00 DRZWI PR-1SK GMS-K 506,50 DRZWI PR-1SK GMS-EX B 672,50 wymiary niestandardowe cena/m 2 DRZWI PR-1SK GMS-A DRZWI PR-1SK GMS-A premium A DRZWI PR-1SK GMS-P DRZWI PR-1SK GMS-K max. S 1240 H ,50 C 288,00 C 296,00 C 298,00 C DRZWI PR-1SK GMS-EX B max. S 1020 H ,00 C Zestaw zawiera: skrzydło drzwiowe, zamek na wkładkę typu yale, zaczep zamka, prowadnica, śruby do prowadnicy z podkładkami (2 szt.), ograniczniki gumowe (2 szt.), stabilizator dolny skrzydła, wkręty mocujące (14 szt.). A - wersja wyposażona w standardzie w zamek oraz numerację B - jeżeli w zamówieniu znajdują się produkty w typie GMS-EX czas realizacji zamówienia może zostać wydłużony o 14 dni roboczych. C - minimalna cena drzwi przesuwnych o wymiarze niestandardowym jest równa cenie drzwi o powierzchni skrzydła 1,8m 2 7

9 BRAMY AŻUROWE Opis produktu Bramy systemu GMS przeznaczone są do stosowania w obiektach mieszkalnych, przemysłowych i handlowych. Charakterystyka techniczna Konstrukcja bram wykonywana jest z elementów stalowych zabezpieczonych antykorozyjnie powłoką cynku, a tam gdzie to tylko możliwe, spawanie zastąpiono skręcaniem, by wyeliminować możliwe ogniska korozji. Z uwagi na zastosowanie, bramy ażurowe w standardzie produkowane są bez progu, ze stopką do ryglowania dolnego. BRAMA UCHYLNA COMPACT (bezprowadnicowa) Zastosowanie bezprowadnicowego systemu pracy bramy nie tylko pozwala zaoszczędzić miejsce wewnątrz garażu, lecz sprawia, że porusza się ona ciszej, a jej montaż jest znacznie prostszy, niezależnie od tego, czy jest montowana w otworze czy jest uzupełnieniem systemowych ścianek działowych typu GMS. Dzięki zastosowaniu jednopunktowego ryglowania dolnego istnieje możliwość doposażenia bramy w automat. BRAMA UCHYLNA CLASSIC Dla klientów przyzwyczajonych do standardowych rozwiązaż stosowanych w konstrukcjach bram uchylnych dostępne jest również rozwiązanie z zastosowaniem prowadnic poziomych podwieszanych do sufitu. Dzięki zastosowaniu jednopunktowego ryglowania dolnego istnieje możliwość doposażenia bramy w automat. BRAMA ROZWIERNA DWUSKRZYDŁOWA Niewątpliwą zaletą bram rozwiernych jest prosta, stabilna i trwała konstrukcja, która sprawia, że doskonale sprawdzają się w nietypowych sytuacjach montażowych. COMPACT CLASSIC DWUSKRZYDŁOWA przekrój ramy (mm) 50 * * * 60 typ prowadzenia nożycowy prowadnica - maksymalny wymiar szer.* wys. (mm) 2800 * * * 3000 światło wjazdu mniejsze o szer. * wys. (mm) typ GMS-A typ GMS-P typ GMS-K -240 * * * -120 tak 8

10 BRAMY AŻUROWE GMS - A GMS - P GMS - K BRAMY UCHYLNE Produkt wymiary standardowe cena/szt. BRAMA COMPACT GMS-A S 2550 H ,00 S 2750 H ,00 BRAMA COMPACT GMS-P S 2550 H ,00 S 2750 H ,00 BRAMA COMPACT GMS-K S 2550 H ,00 S 2750 H ,00 Produkt wymiary niestandardowe cena/m 2 BRAMA COMPACT GMS-A max. S 2800 H ,00 A BRAMA COMPACT GMS-P max. S 2800 H ,00 A BRAMA COMPACT GMS-K max. S 2800 H ,00 A Produkt wymiary niestandardowe cena/m 2 BRAMA CLASSIC GMS-A max. S 3000 H ,00 A BRAMA CLASSIC GMS-P max. S 3000 H ,00 A BRAMA CLASSIC GMS-K max. S 3000 H ,00 A BRAMY ROZWIERNE DWUSKRZYDŁOWE Produkt wymiary niestandardowe cena/m 2 BRAMA R-2SK GMS-A BRAMA R-2SK GMS-P BRAMA R-2SK GMS-K max. S 4000 H ,00 A 265,00 A 277,00 A A - minimalna cena bramy o wymiarach niestandardowych jest równa cenie bramy o powierzchni 5m 2 9

11 OPCJE DODATKOWE (do systemu wygrodzeń) Produkt cena / j.m. Profil słupek A 16,00 / mb Profil teleskop H625 11,50 / szt. Profil teleskop H ,50 / szt. Profil wzmacniający 6,30 / mb Lamela ocynkowana A 6,30 / mb Podstawa słupka 4,90 / szt. Grot do betonu 4,50 / szt. Grot do wełny 100 4,90 / szt. Grot do wełny 200 7,50 / szt. Motylek (mocowanie do konstrukcji) 7,50 / szt. Łącznik przegród (wsuwka) 2,00 / szt. Łącznik profilu wzmacniającego 5,70 / szt. Złączka mostkowa do panela 1,20 / szt. Spinka do łączenia paneli 1,20 / szt. Zamek z wkładką (yale) 62,50 / kpl. Wkładka 9/30 23,00 / szt. Uchwyt na kłódkę 3,80 / kpl. Numeracja B 12,50 / szt. Zaślepka do lameli 1,80 / szt. Wkręty do betonu (100 szt.) 38,00 / kpl. Kołki szybkiego montażu (100szt.) 32,00 / kpl. Wkręt samowier. 4,8 x 19 (1000szt.) 76,00 / kpl. Wkręt samowier. 4,2 x 13 (1000szt.) 54,00 / kpl. Nit 4x8 alu (1000 szt.) 39,50 / kpl. Nit 5x18 alu (1000 szt.) 59,50 / kpl. Przystosowanie bramy pod automat 63,00 / szt. Brama z wysoką ościeżnicą 90,00 / szt. Malowanie proszkowe C 70,00 / m 2 A - za elementy o długości powyżej 2450mm mogą zostać naliczone dodatkowe koszty transportu i pakowania. Zamówienie powyższych elementów może również wpłynąć na wydłużenie czasu realizacji zamówienia. B - możliwość zamówienia tylko wielokrotności 10szt. (1-10; 11-20; 21-30;...) C - należy pamiętać, że metry kwadratowe powierzchni do malowania liczy się obustronnie uwzględniając powierzchnię każdego z profili osobno. W przypadku profili C należy liczyć również ich powierzchnię wewnętrzną. 10

12 DRZWI PIWNICZNE rozwierne Opis produktu Przeznaczone do stosowania w budownictwie wielorodzinnym jako drzwi wewnêtrzne mocowane do muru, do komórek lokatorskich oraz piwnic. Charakterystyka techniczna Zarówno konstrukcja jak i wypełnienie wykonywane są z paneli i profili stalowych zabezpieczonych antykorozyjnie powłoką cynku. Kształtowniki konstrukcji skrzydła połączone są ze sobą przy pomocy poliamidowych łączników o zwiększonych właściwościach wytrzymałościowych dzięki czemu zachowują one wymaganą sztywność przy zachowaniu wysokiego standardu bezpieczeństwa użytkowania. Łącznik kątowy Poliamidowe połączenie na narożach skrzydła zwiększające bezpieczeństwo użytkowania drzwi. Skobel Drzwi wyposażone w skobel na kłódkę. Łącznik wzmocnienia Poliamidowe połączenie zwiększające stabilność skrzydła. Zawias mocowany do muru Zawiasy mocowane od zewnętrznej strony pomieszczenia. Śruby z posadzeniem z łbem grzybkowym skręcane nakrędką od wewnątrz pomieszczenia dostosowane do ściany 120mm. 11

13 DRZWI PIWNICZNE rozwierane GMS - A GMS - P Produkt wymiary standardowe cena / szt. DRZWI PIWN-1SK GMS-A DRZWI PIWN-1SK GMS-P S 770 H 1930 W1 202,50 S 870 H 1930 W2 217,50 S 770 H 1930 W1 225,00 S 870 H 1930 W2 240,00 Zestaw zawiera: skrzydło drzwiowe, zawias do mocowania do muru 2szt., skobel, ogranicznik skrzydła (2szt.), śruby do mocowania (do grubości 120mm) W1 - otwór 790 do 820 x 2000 W2 - otwór 890 do 920 x
