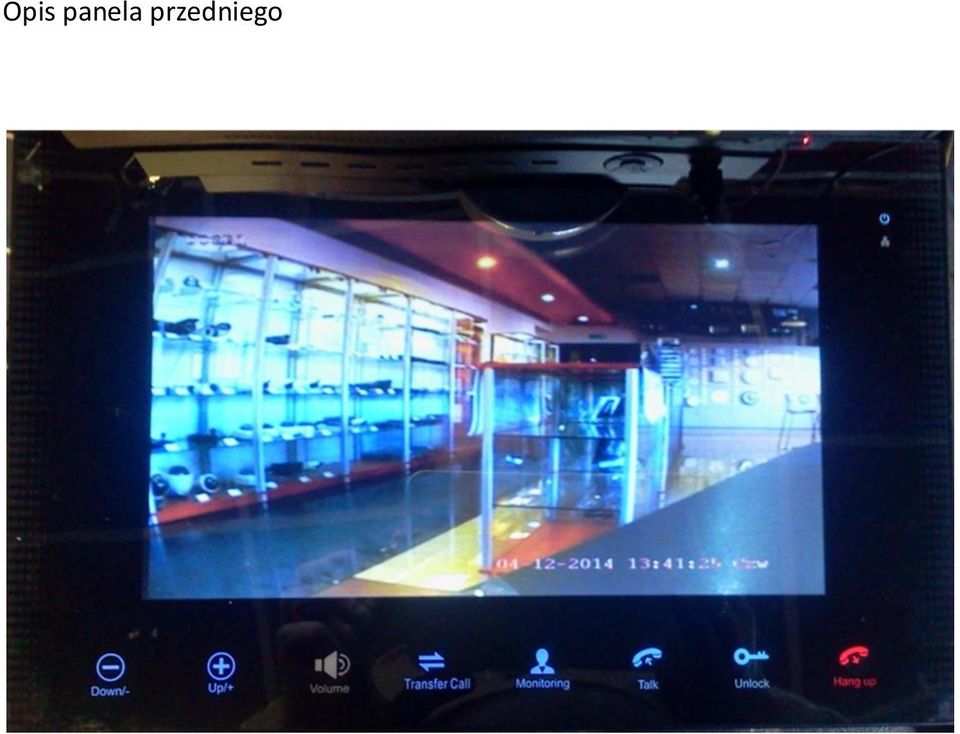

Opis panela przedniego

Transkrypt

1 Opis panela przedniego

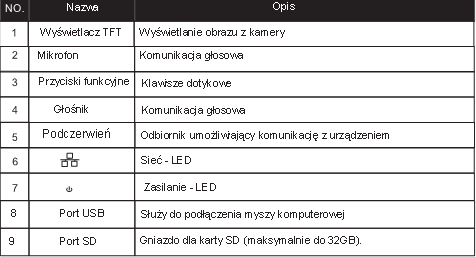

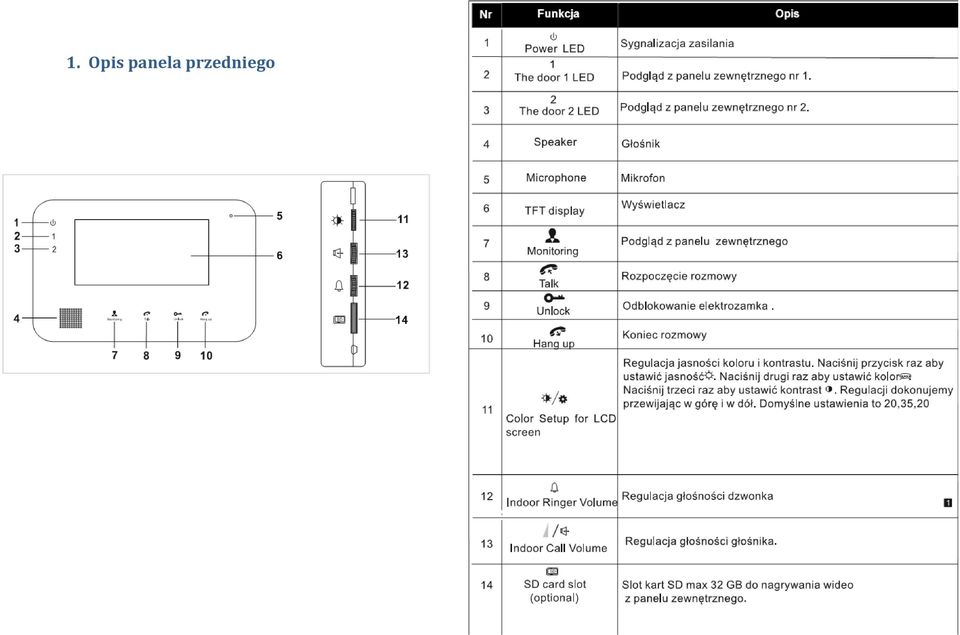

2 1. Opis panela przedniego

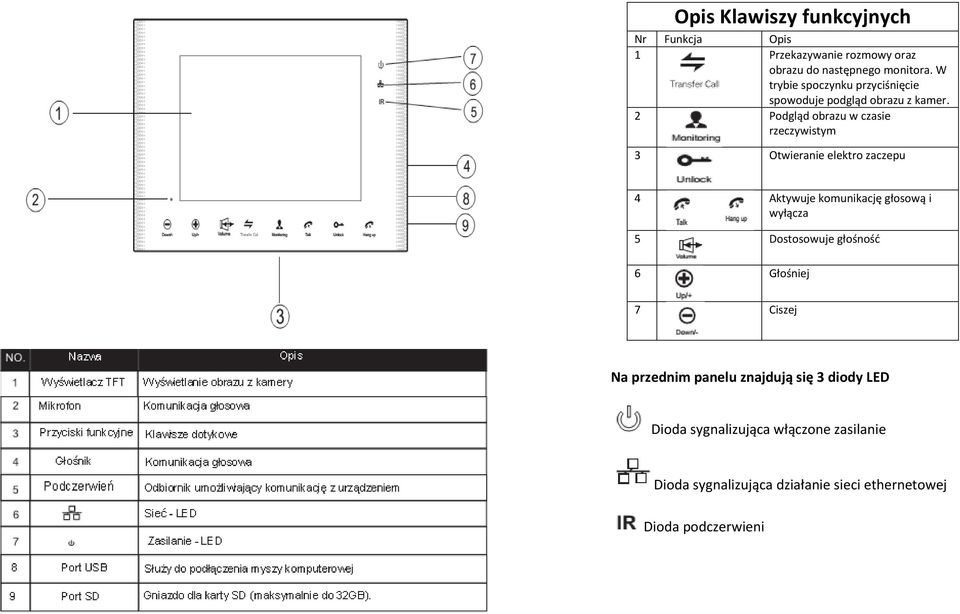

3 Opis Klawiszy funkcyjnych Nr Funkcja Opis 1 Przekazywanie rozmowy oraz obrazu do następnego monitora. W trybie spoczynku przyciśnięcie spowoduje podgląd obrazu z kamer. 2 Podgląd obrazu w czasie rzeczywistym 3 Otwieranie elektro zaczepu 4 Aktywuje komunikację głosową i wyłącza 5 Dostosowuje głośność 6 Głośniej 7 Ciszej Na przednim panelu znajdują się 3 diody LED Dioda sygnalizująca włączone zasilanie Dioda sygnalizująca działanie sieci ethernetowej Dioda podczerwieni

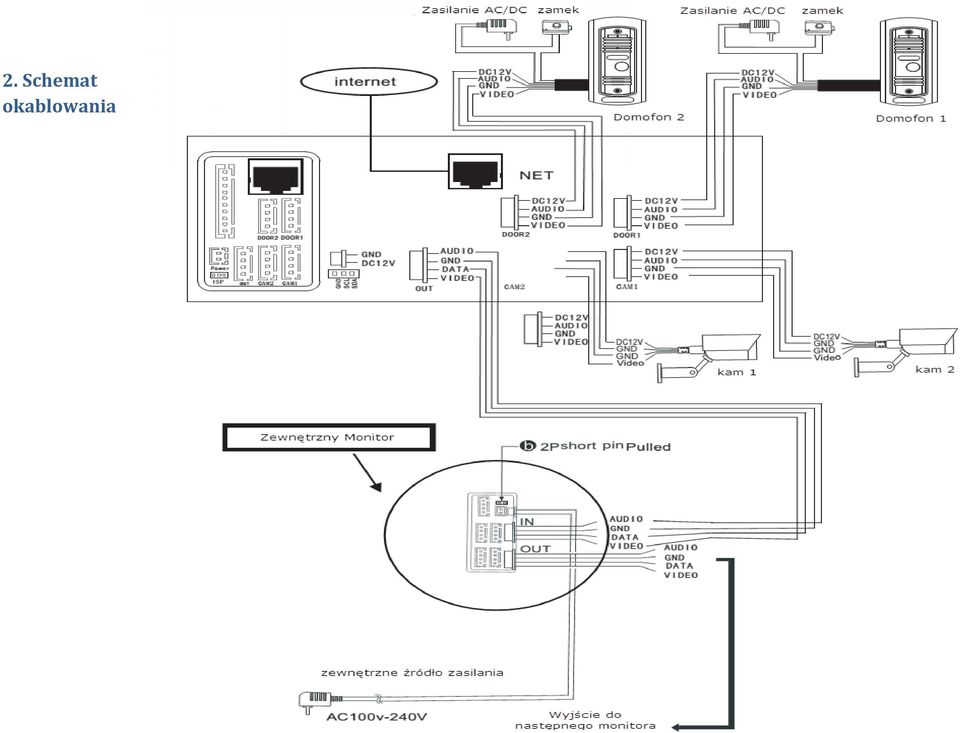

4 2. Schemat okablowania

5 Odległość do 100m. (3x0,5mm) + Kabel koncentryczny

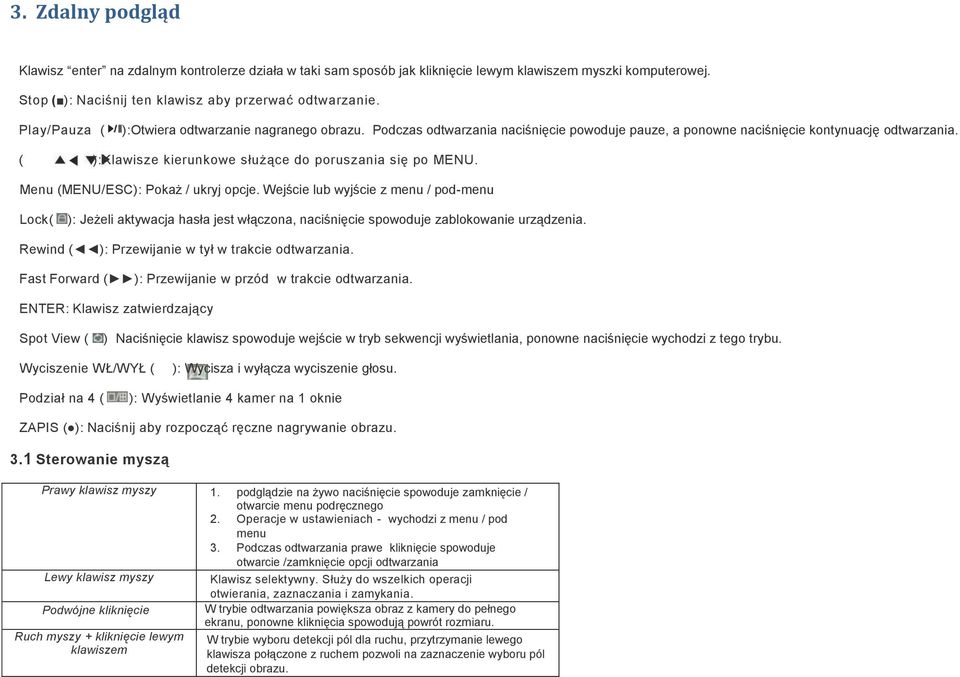

6 3. Zdalny podgląd Klawisz enter na zdalnym kontrolerze działa w taki sam sposób jak kliknięcie lewym klawiszem myszki komputerowej. Stop ( ): Naciśnij ten klawisz aby przerwać odtwarzanie. Play/Pauza ( ):Otwiera odtwarzanie nagranego obrazu. Podczas odtwarzania naciśnięcie powoduje pauze, a ponowne naciśnięcie kontynuację odtwarzania. ( ):Klawisze kierunkowe służące do poruszania się po MENU. Menu (MENU/ESC): Pokaż / ukryj opcje. Wejście lub wyjście z menu / pod-menu Lock( ): Jeżeli aktywacja hasła jest włączona, naciśnięcie spowoduje zablokowanie urządzenia. Rewind ( ): Przewijanie w tył w trakcie odtwarzania. Fast Forward ( ): Przewijanie w przód w trakcie odtwarzania. ENTER: Klawisz zatwierdzający Spot View ( ) Naciśnięcie klawisz spowoduje wejście w tryb sekwencji wyświetlania, ponowne naciśnięcie wychodzi z tego trybu. Wyciszenie WŁ/WYŁ ( ): Wycisza i wyłącza wyciszenie głosu. Podział na 4 ( ): Wyświetlanie 4 kamer na 1 oknie ZAPIS ( ): Naciśnij aby rozpocząć ręczne nagrywanie obrazu. 3.1 Sterowanie myszą Prawy klawisz myszy 1. podglądzie na żywo naciśnięcie spowoduje zamknięcie / otwarcie menu podręcznego 2. Operacje w ustawieniach - wychodzi z menu / pod menu 3. Podczas odtwarzania prawe kliknięcie spowoduje otwarcie /zamknięcie opcji odtwarzania Lewy klawisz myszy Klawisz selektywny. Służy do wszelkich operacji otwierania, zaznaczania i zamykania. Podwójne kliknięcie Ruch myszy + kliknięcie lewym klawiszem W trybie odtwarzania powiększa obraz z kamery do pełnego ekranu, ponowne kliknięcia spowodują powrót rozmiaru. W trybie wyboru detekcji pól dla ruchu, przytrzymanie lewego klawisza połączone z ruchem pozwoli na zaznaczenie wyboru pól detekcji obrazu.

7 3.2 Menu podręczne Kliknięcie lewym klawiszem myszy spowoduje ottwarcie menu podręcznego Ustawienia Odtwarzanie Dzwonek Karta SD Restart Zatrzymanie nagrywania 4. Opcje w menu

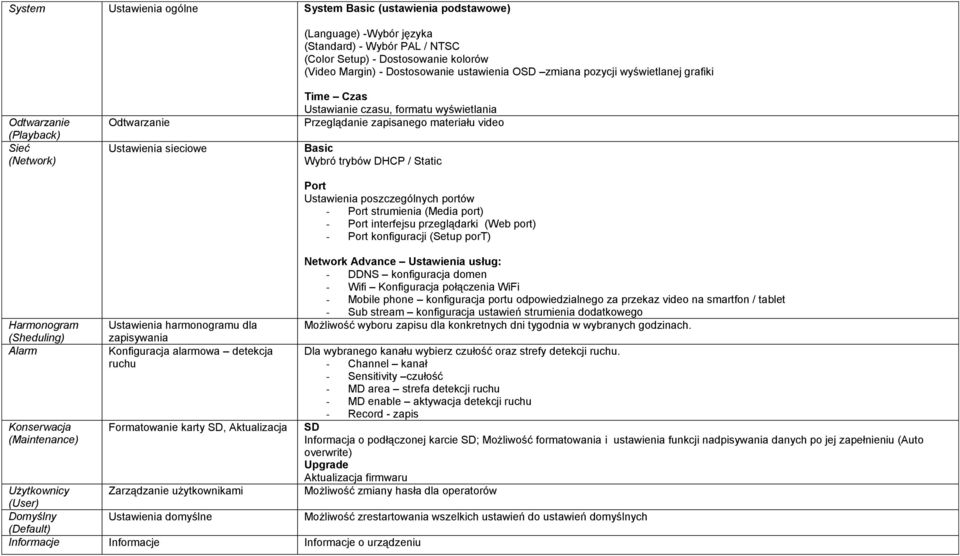

8 System Ustawienia ogólne System Basic (ustawienia podstawowe) (Language) -Wybór języka (Standard) - Wybór PAL / NTSC (Color Setup) - Dostosowanie kolorów (Video Margin) - Dostosowanie ustawienia OSD zmiana pozycji wyświetlanej grafiki Odtwarzanie (Playback) Sieć (Network) Odtwarzanie Ustawienia sieciowe Time Czas Ustawianie czasu, formatu wyświetlania Przeglądanie zapisanego materiału video Basic Wybró trybów DHCP / Static Port Ustawienia poszczególnych portów - Port strumienia (Media port) - Port interfejsu przeglądarki (Web port) - Port konfiguracji (Setup port) Harmonogram (Sheduling) Alarm Konserwacja (Maintenance) Ustawienia harmonogramu dla zapisywania Konfiguracja alarmowa detekcja ruchu Formatowanie karty SD, Aktualizacja Network Advance Ustawienia usług: - DDNS konfiguracja domen - Wifi Konfiguracja połączenia WiFi - Mobile phone konfiguracja portu odpowiedzialnego za przekaz video na smartfon / tablet - Sub stream konfiguracja ustawień strumienia dodatkowego Możliwość wyboru zapisu dla konkretnych dni tygodnia w wybranych godzinach. Dla wybranego kanału wybierz czułość oraz strefy detekcji ruchu. - Channel kanał - Sensitivity czułość - MD area strefa detekcji ruchu - MD enable aktywacja detekcji ruchu - Record - zapis SD Informacja o podłączonej karcie SD; Możliwość formatowania i ustawienia funkcji nadpisywania danych po jej zapełnieniu (Auto overwrite) Upgrade Aktualizacja firmwaru Możliwość zmiany hasła dla operatorów Użytkownicy Zarządzanie użytkownikami (User) Domyślny Ustawienia domyślne Możliwość zrestartowania wszelkich ustawień do ustawień domyślnych (Default) Informacje Informacje Informacje o urządzeniu

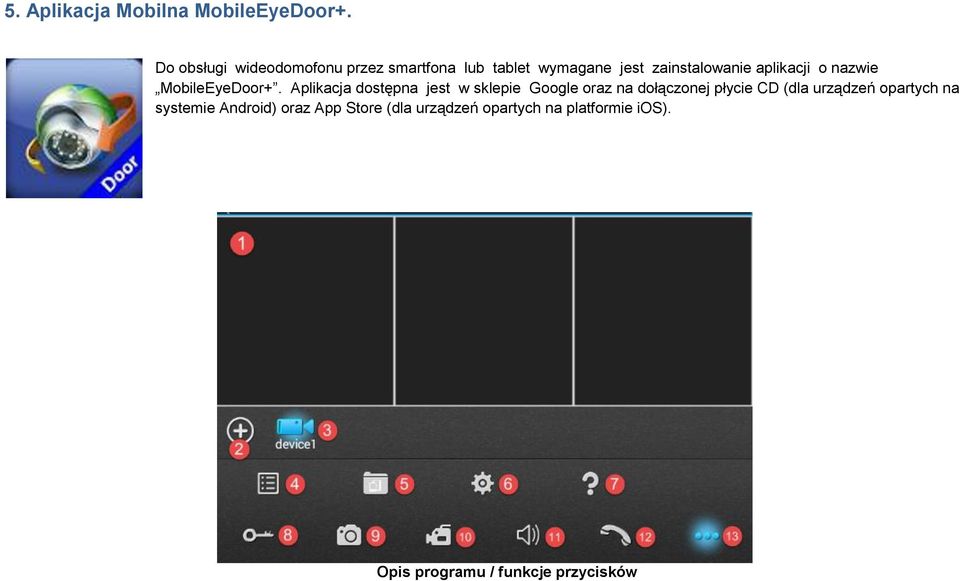

9 5. Aplikacja Mobilna MobileEyeDoor+. Do obsługi wideodomofonu przez smartfona lub tablet wymagane jest zainstalowanie aplikacji o nazwie MobileEyeDoor+. Aplikacja dostępna jest w sklepie Google oraz na dołączonej płycie CD (dla urządzeń opartych na systemie Android) oraz App Store (dla urządzeń opartych na platformie ios). Opis programu / funkcje przycisków

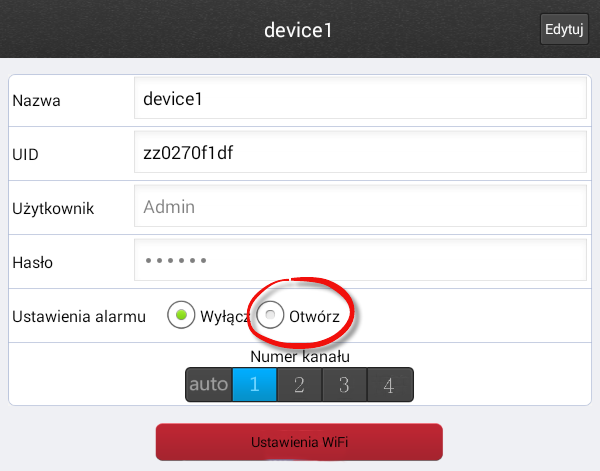

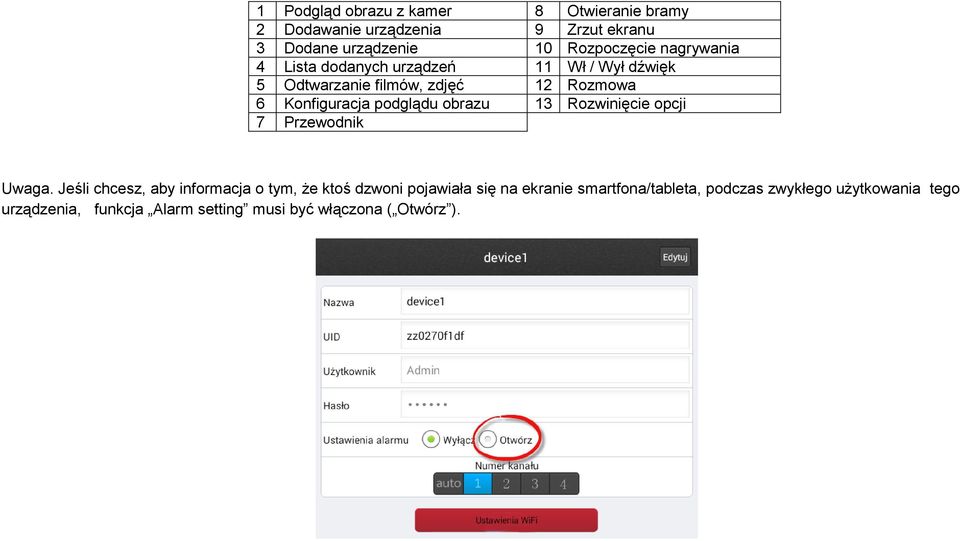

10 1 Podgląd obrazu z kamer 8 Otwieranie bramy 2 Dodawanie urządzenia 9 Zrzut ekranu 3 Dodane urządzenie 10 Rozpoczęcie nagrywania 4 Lista dodanych urządzeń 11 Wł / Wył dźwięk 5 Odtwarzanie filmów, zdjęć 12 Rozmowa 6 Konfiguracja podglądu obrazu 13 Rozwinięcie opcji 7 Przewodnik Uwaga. Jeśli chcesz, aby informacja o tym, że ktoś dzwoni pojawiała się na ekranie smartfona/tableta, podczas zwykłego użytkowania tego urządzenia, funkcja Alarm setting musi być włączona ( Otwórz ).

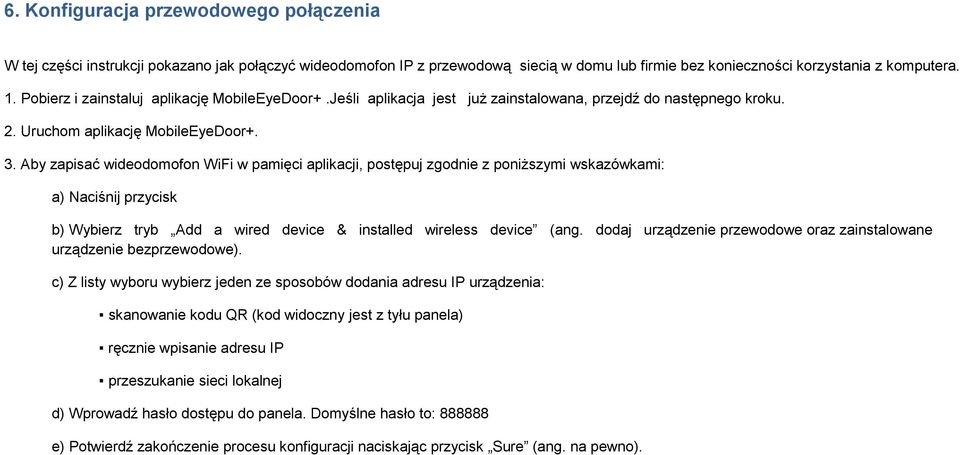

11 6. Konfiguracja przewodowego połączenia W tej części instrukcji pokazano jak połączyć wideodomofon IP z przewodową siecią w domu lub firmie bez konieczności korzystania z komputera. 1. Pobierz i zainstaluj aplikację MobileEyeDoor+.Jeśli aplikacja jest już zainstalowana, przejdź do następnego kroku. 2. Uruchom aplikację MobileEyeDoor+. 3. Aby zapisać wideodomofon WiFi w pamięci aplikacji, postępuj zgodnie z poniższymi wskazówkami: a) Naciśnij przycisk b) Wybierz tryb Add a wired device & installed wireless device (ang. dodaj urządzenie przewodowe oraz zainstalowane urządzenie bezprzewodowe). c) Z listy wyboru wybierz jeden ze sposobów dodania adresu IP urządzenia: skanowanie kodu QR (kod widoczny jest z tyłu panela) ręcznie wpisanie adresu IP przeszukanie sieci lokalnej d) Wprowadź hasło dostępu do panela. Domyślne hasło to: e) Potwierdź zakończenie procesu konfiguracji naciskając przycisk Sure (ang. na pewno).

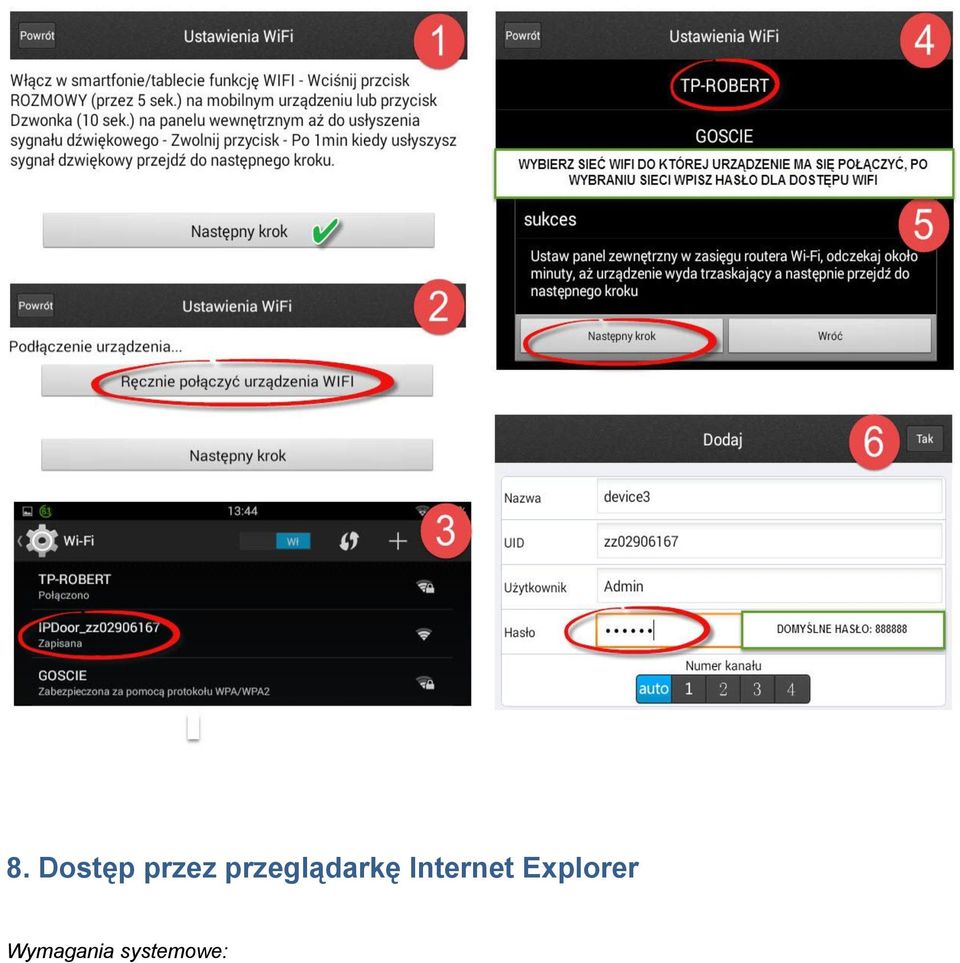

12 7. Konfiguracja bezprzewodowego połączenia WiFi W tej części instrukcji pokazano jak połączyć wideodomofon IP z bezprzewodową siecią w domu lub firmie bez konieczności korzystania z komputera. 1. Zainstaluj aplikację MobileEyeDoor+ (patrz rozdział 5.1.). Jeśli aplikacja jest już zainstalowana, przejdź do następnego kroku. 2. Aby połączyć się z panelem bezpośrednio przez sieć bezprzewodową WiFi przełącz go w tryb punktu dostępowego AP (Access Point mode). Przytrzymaj przycisk do momentu, aż panel zacznie wydawać krótkie sygnały dźwiękowe, a podświetlenie przycisku wywołania zacznie mrugać na czerwono w regularnych odstępach czasu (brak aktywności między wideodomofonem a aplikacją przez 10 minut spowoduje automatyczne przełączenie go w normalny tryb pracy). 3. Włącz moduł WiFi w urządzeniu mobilnym. 4. Uruchom aplikację MobileEyeDoor+. 5. Aby zapisać wideodomofon WiFi w pamięci aplikacji, postępuj zgodnie z poniższymi wskazówkami: A. Naciśnij przycisk B. Wybierz tryb Install & add new wireless device (ang. zainstaluj i dodaj nowe urządzenie bezprzewodowe). C. Naciśnij przycisk Next step (ang. następny krok). D. Naciśnij przycisk Manual connect device WiFi (ang. ręczne połączenie z urządzeniem WiFi), aby połączyć się z panelem wideodomofonowym. Wybierz z listy połączenie o nazwie IPDoor_[UID], gdzie [UID] to unikalny numer panela widoczny na naklejce z tyłu urządzenia. E. Po poprawnym nawiązaniu połączenia naciśnij Next step. F. Z listy połączeń WiFi wybierz sieć (domową lub firmową) w której ma znajdować się panel. G. Wprowadź hasło zabezpieczające sieć (jeśli jest ustawione) i zatwierdź naciskając Apply (ang. zatwierdź). Poprawne nawiązanie połączenia zostanie potwierdzone komunikatem zatytułowanym SUCCESS (ang. sukces). H. Wprowadź hasło dostępu do panela. Domyślne hasło to: I. Potwierdź zakończenie procesu konfiguracji naciskając przycisk Sure (ang. na pewno). 6. Przytrzymaj przycisk do momentu, aż panel wyda sygnał dźwiękowy, aby przełączyć wideodomofon w normalny tryb pracy.

13 8. Dostęp przez przeglądarkę Internet Explorer Wymagania systemowe:

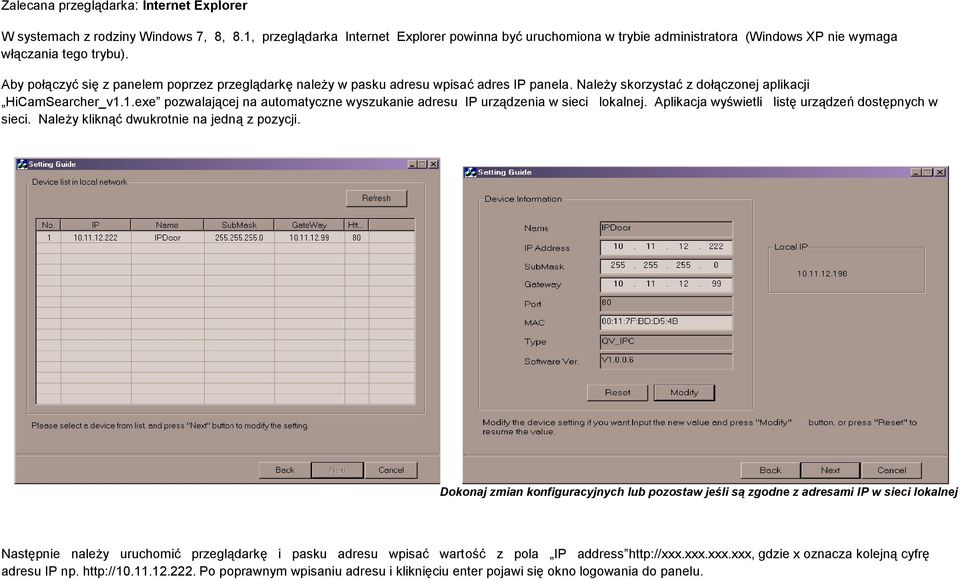

14 Zalecana przeglądarka: Internet Explorer W systemach z rodziny Windows 7, 8, 8.1, przeglądarka Internet Explorer powinna być uruchomiona w trybie administratora (Windows XP nie wymaga włączania tego trybu). Aby połączyć się z panelem poprzez przeglądarkę należy w pasku adresu wpisać adres IP panela. Należy skorzystać z dołączonej aplikacji HiCamSearcher_v1.1.exe pozwalającej na automatyczne wyszukanie adresu IP urządzenia w sieci lokalnej. Aplikacja wyświetli listę urządzeń dostępnych w sieci. Należy kliknąć dwukrotnie na jedną z pozycji. Dokonaj zmian konfiguracyjnych lub pozostaw jeśli są zgodne z adresami IP w sieci lokalnej Następnie należy uruchomić przeglądarkę i pasku adresu wpisać wartość z pola IP address gdzie x oznacza kolejną cyfrę adresu IP np. Po poprawnym wpisaniu adresu i kliknięciu enter pojawi się okno logowania do panelu.
