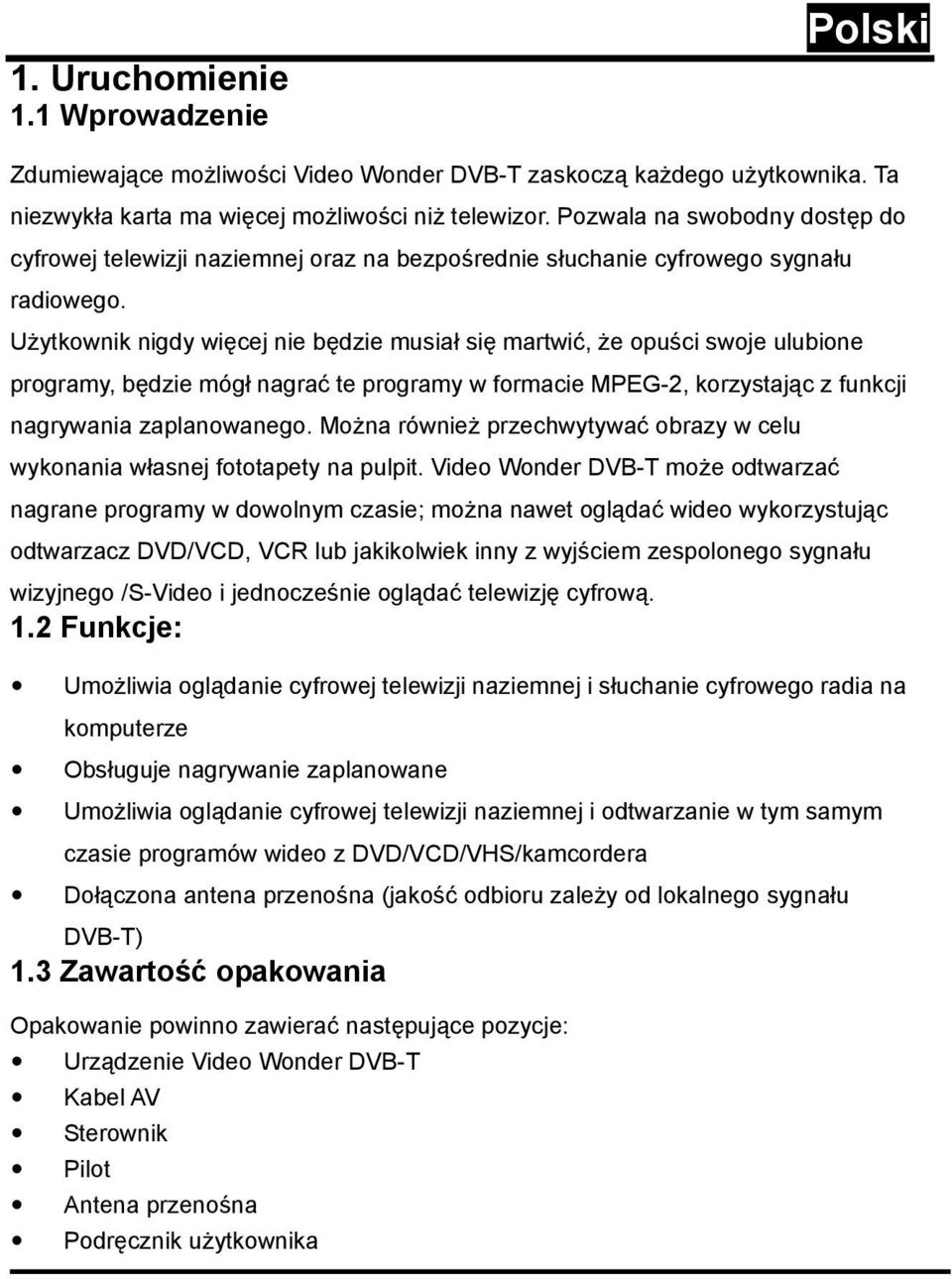

1 1. Uruchomienie 1.1 Wprowadzenie Polski Zdumiewające możliwości Video Wonder DVB-T zaskoczą każdego użytkownika. Ta niezwykła karta ma więcej możliwości niż telewizor. Pozwala na swobodny dostęp do cyfrowej telewizji naziemnej oraz na bezpośrednie słuchanie cyfrowego sygnału radiowego. Użytkownik nigdy więcej nie będzie musiał się martwić, że opuści swoje ulubione programy, będzie mógł nagrać te programy w formacie MPEG-2, korzystając z funkcji nagrywania zaplanowanego. Można również przechwytywać obrazy w celu wykonania własnej fototapety na pulpit. Video Wonder DVB-T może odtwarzać nagrane programy w dowolnym czasie; można nawet oglądać wideo wykorzystując odtwarzacz DVD/VCD, VCR lub jakikolwiek inny z wyjściem zespolonego sygnału wizyjnego /S-Video i jednocześnie oglądać telewizję cyfrową. 1.2 Funkcje: Umożliwia oglądanie cyfrowej telewizji naziemnej i słuchanie cyfrowego radia na komputerze Obsługuje nagrywanie zaplanowane Umożliwia oglądanie cyfrowej telewizji naziemnej i odtwarzanie w tym samym czasie programów wideo z DVD/VCD/VHS/kamcordera Dołączona antena przenośna (jakość odbioru zależy od lokalnego sygnału DVB-T) 1.3 Zawartość opakowania Opakowanie powinno zawierać następujące pozycje: Urządzenie Video Wonder DVB-T Kabel AV Sterownik Pilot Antena przenośna Podręcznik użytkownika

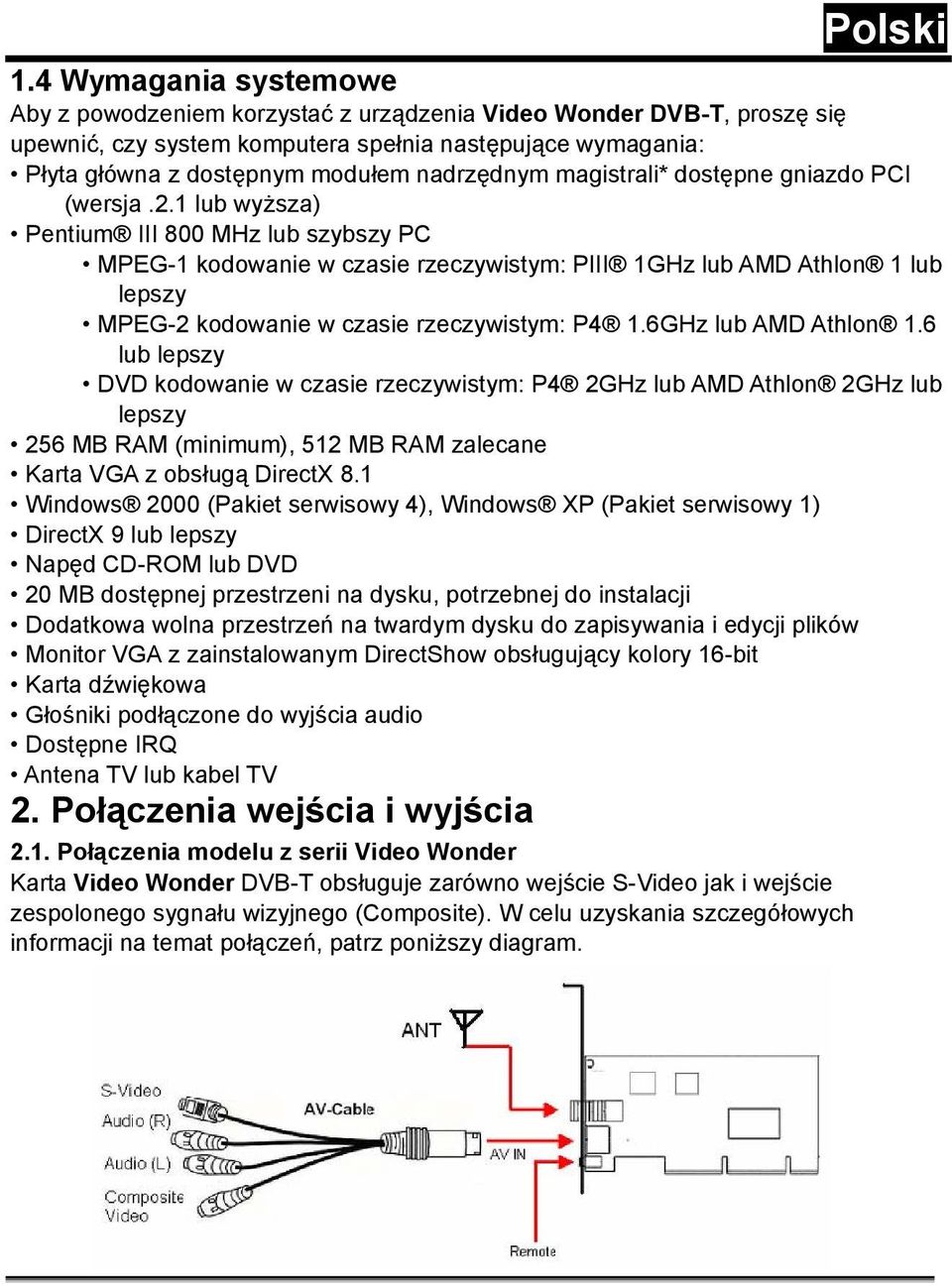

2 1.4 Wymagania systemowe Aby z powodzeniem korzystać z urządzenia Video Wonder DVB-T, proszę się upewnić, czy system komputera spełnia następujące wymagania: Płyta główna z dostępnym modułem nadrzędnym magistrali* dostępne gniazdo PCI (wersja.2.1 lub wyższa) Pentium III 800 MHz lub szybszy PC MPEG-1 kodowanie w czasie rzeczywistym: PIII 1GHz lub AMD Athlon 1 lub lepszy MPEG-2 kodowanie w czasie rzeczywistym: P4 1.6GHz lub AMD Athlon 1.6 lub lepszy DVD kodowanie w czasie rzeczywistym: P4 2GHz lub AMD Athlon 2GHz lub lepszy 256 MB RAM (minimum), 512 MB RAM zalecane Karta VGA z obsługą DirectX 8.1 Windows 2000 (Pakiet serwisowy 4), Windows XP (Pakiet serwisowy 1) DirectX 9 lub lepszy Napęd CD-ROM lub DVD 20 MB dostępnej przestrzeni na dysku, potrzebnej do instalacji Dodatkowa wolna przestrzeń na twardym dysku do zapisywania i edycji plików Monitor VGA z zainstalowanym DirectShow obsługujący kolory 16-bit Karta dźwiękowa Głośniki podłączone do wyjścia audio Dostępne IRQ Antena TV lub kabel TV 2. Połączenia wejścia i wyjścia 2.1. Połączenia modelu z serii Video Wonder Karta Video Wonder DVB-T obsługuje zarówno wejście S-Video jak i wejście zespolonego sygnału wizyjnego (Composite). W celu uzyskania szczegółowych informacji na temat połączeń, patrz poniższy diagram.

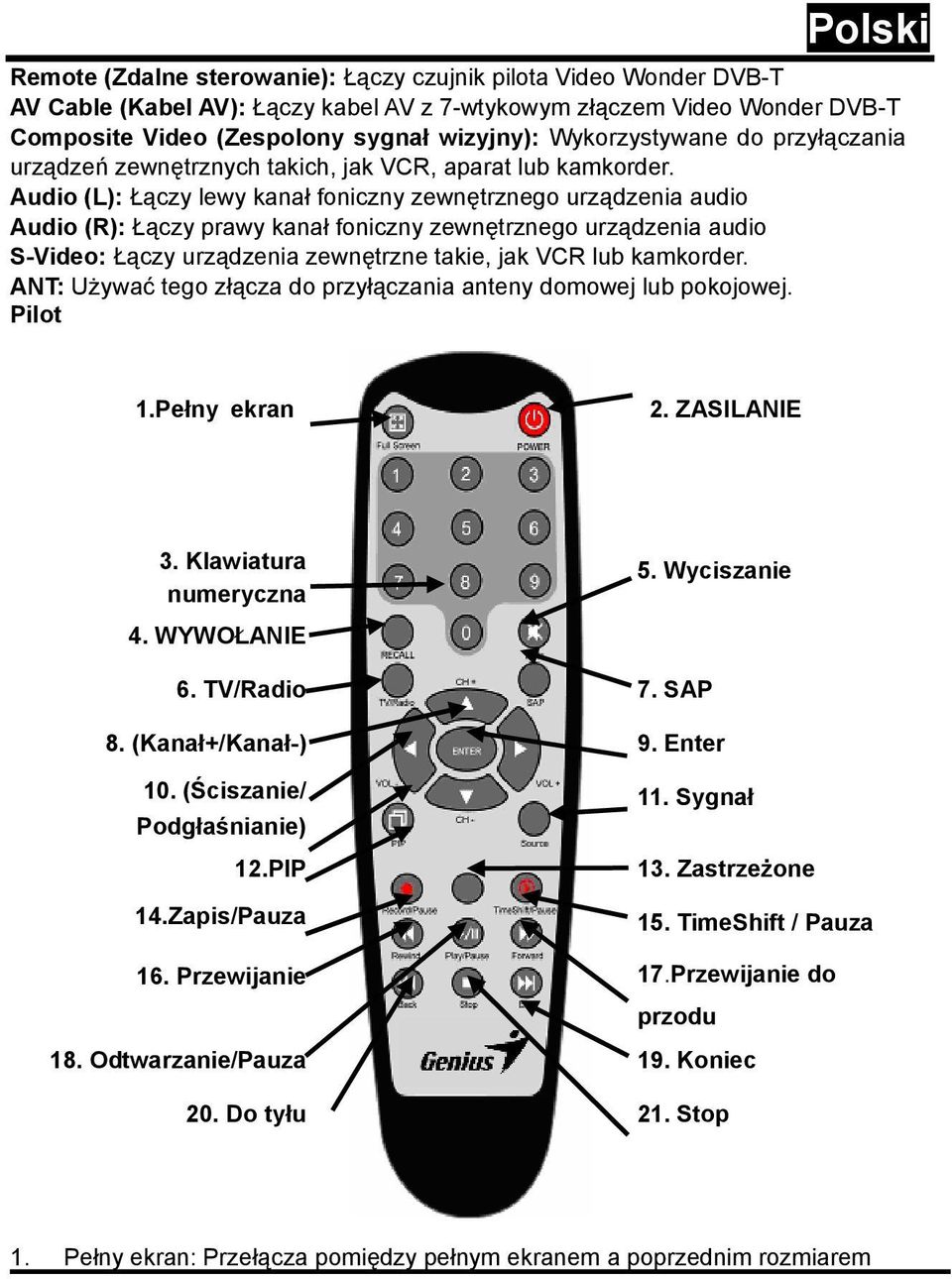

3 Remote (Zdalne sterowanie): Łączy czujnik pilota Video Wonder DVB-T AV Cable (Kabel AV): Łączy kabel AV z 7-wtykowym złączem Video Wonder DVB-T Composite Video (Zespolony sygnał wizyjny): Wykorzystywane do przyłączania urządzeń zewnętrznych takich, jak VCR, aparat lub kamkorder. Audio (L): Łączy lewy kanał foniczny zewnętrznego urządzenia audio Audio (R): Łączy prawy kanał foniczny zewnętrznego urządzenia audio S-Video: Łączy urządzenia zewnętrzne takie, jak VCR lub kamkorder. ANT: Używać tego złącza do przyłączania anteny domowej lub pokojowej. Pilot 1.Pełny ekran 2. ZASILANIE 3. Klawiatura numeryczna 5. Wyciszanie 4. WYWOŁANIE 6. TV/Radio 7. SAP 8. (Kanał+/Kanał-) 9. Enter 10. (Ściszanie/ Podgłaśnianie) 12.PIP 14.Zapis/Pauza 11. Sygnał 13. Zastrzeżone 15. TimeShift / Pauza 16. Przewijanie 17.Przewijanie do przodu 18. Odtwarzanie/Pauza 19. Koniec 20. Do tyłu 21. Stop 1. Pełny ekran: Przełącza pomiędzy pełnym ekranem a poprzednim rozmiarem

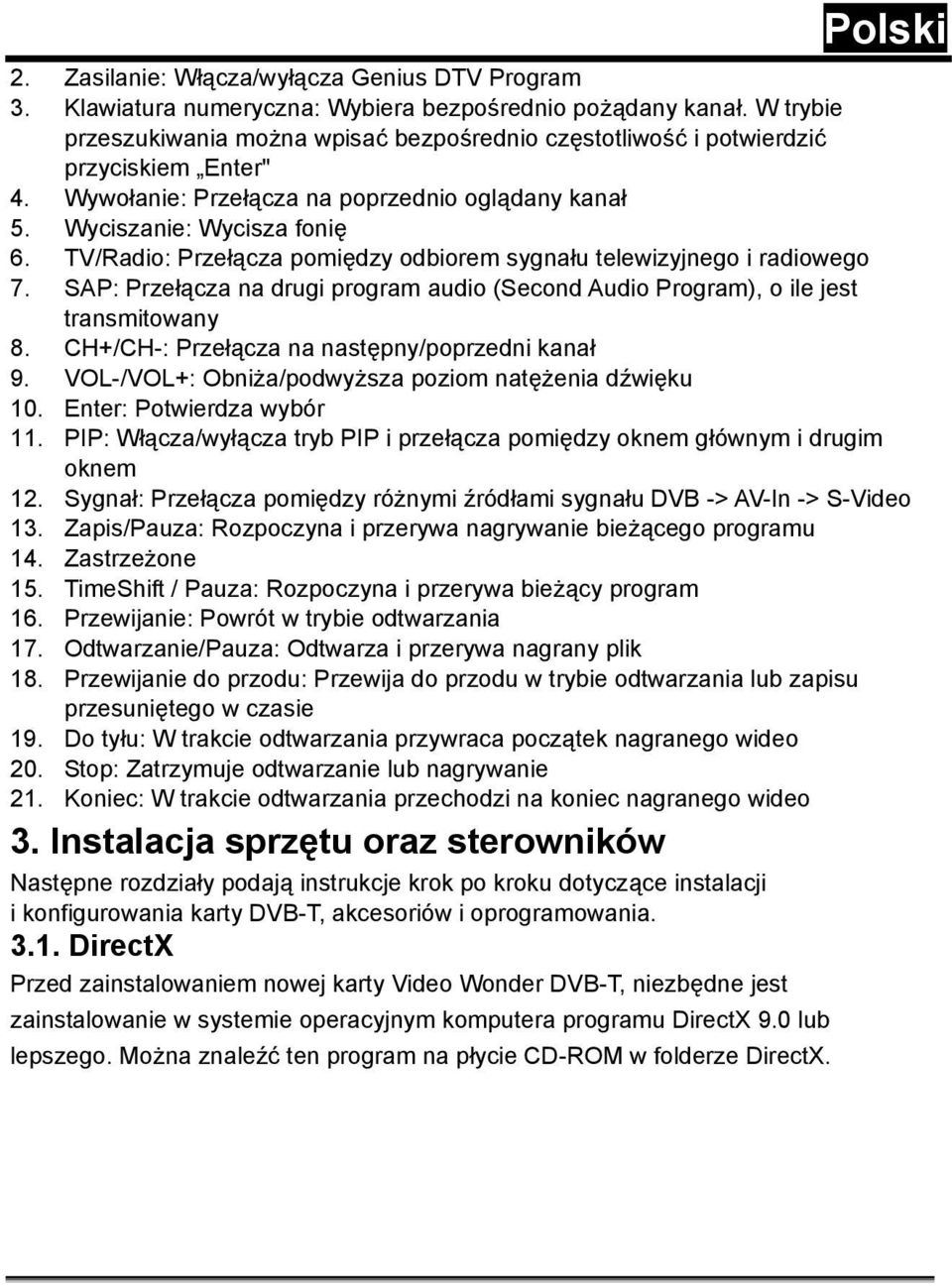

4 2. Zasilanie: Włącza/wyłącza Genius DTV Program 3. Klawiatura numeryczna: Wybiera bezpośrednio pożądany kanał. W trybie przeszukiwania można wpisać bezpośrednio częstotliwość i potwierdzić przyciskiem Enter" 4. Wywołanie: Przełącza na poprzednio oglądany kanał 5. Wyciszanie: Wycisza fonię 6. TV/Radio: Przełącza pomiędzy odbiorem sygnału telewizyjnego i radiowego 7. SAP: Przełącza na drugi program audio (Second Audio Program), o ile jest transmitowany 8. CH+/CH-: Przełącza na następny/poprzedni kanał 9. VOL-/VOL+: Obniża/podwyższa poziom natężenia dźwięku 10. Enter: Potwierdza wybór 11. PIP: Włącza/wyłącza tryb PIP i przełącza pomiędzy oknem głównym i drugim oknem 12. Sygnał: Przełącza pomiędzy różnymi źródłami sygnału DVB -> AV-In -> S-Video 13. Zapis/Pauza: Rozpoczyna i przerywa nagrywanie bieżącego programu 14. Zastrzeżone 15. TimeShift / Pauza: Rozpoczyna i przerywa bieżący program 16. Przewijanie: Powrót w trybie odtwarzania 17. Odtwarzanie/Pauza: Odtwarza i przerywa nagrany plik 18. Przewijanie do przodu: Przewija do przodu w trybie odtwarzania lub zapisu przesuniętego w czasie 19. Do tyłu: W trakcie odtwarzania przywraca początek nagranego wideo 20. Stop: Zatrzymuje odtwarzanie lub nagrywanie 21. Koniec: W trakcie odtwarzania przechodzi na koniec nagranego wideo 3. Instalacja sprzętu oraz sterowników Następne rozdziały podają instrukcje krok po kroku dotyczące instalacji i konfigurowania karty DVB-T, akcesoriów i oprogramowania DirectX Przed zainstalowaniem nowej karty Video Wonder DVB-T, niezbędne jest zainstalowanie w systemie operacyjnym komputera programu DirectX 9.0 lub lepszego. Można znaleźć ten program na płycie CD-ROM w folderze DirectX.

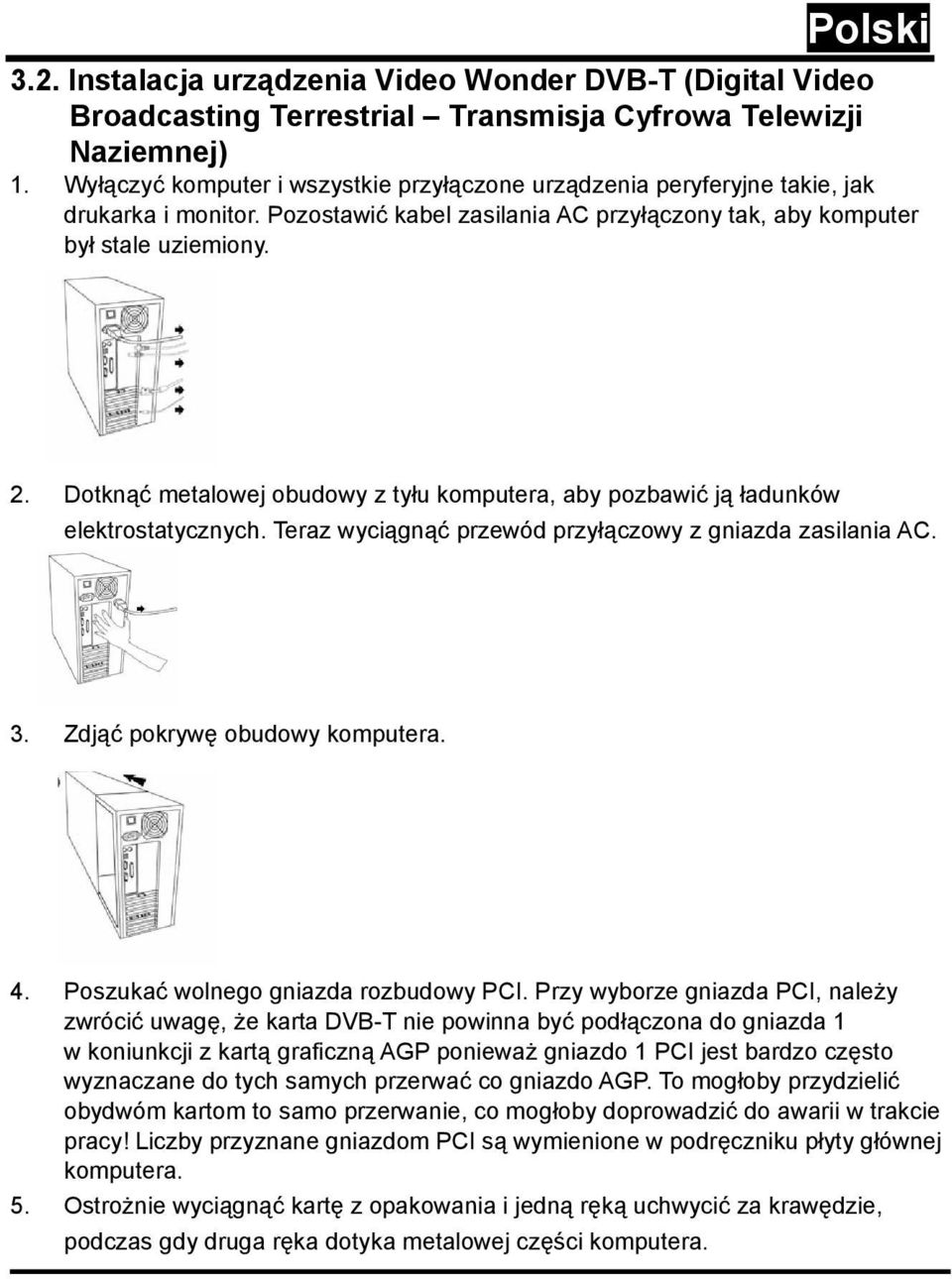

5 3.2. Instalacja urządzenia Video Wonder DVB-T (Digital Video Broadcasting Terrestrial Transmisja Cyfrowa Telewizji Naziemnej) 1. Wyłączyć komputer i wszystkie przyłączone urządzenia peryferyjne takie, jak drukarka i monitor. Pozostawić kabel zasilania AC przyłączony tak, aby komputer był stale uziemiony. 2. Dotknąć metalowej obudowy z tyłu komputera, aby pozbawić ją ładunków elektrostatycznych. Teraz wyciągnąć przewód przyłączowy z gniazda zasilania AC. 3. Zdjąć pokrywę obudowy komputera. 4. Poszukać wolnego gniazda rozbudowy PCI. Przy wyborze gniazda PCI, należy zwrócić uwagę, że karta DVB-T nie powinna być podłączona do gniazda 1 w koniunkcji z kartą graficzną AGP ponieważ gniazdo 1 PCI jest bardzo często wyznaczane do tych samych przerwać co gniazdo AGP. To mogłoby przydzielić obydwóm kartom to samo przerwanie, co mogłoby doprowadzić do awarii w trakcie pracy! Liczby przyznane gniazdom PCI są wymienione w podręczniku płyty głównej komputera. 5. Ostrożnie wyciągnąć kartę z opakowania i jedną ręką uchwycić za krawędzie, podczas gdy druga ręka dotyka metalowej części komputera.

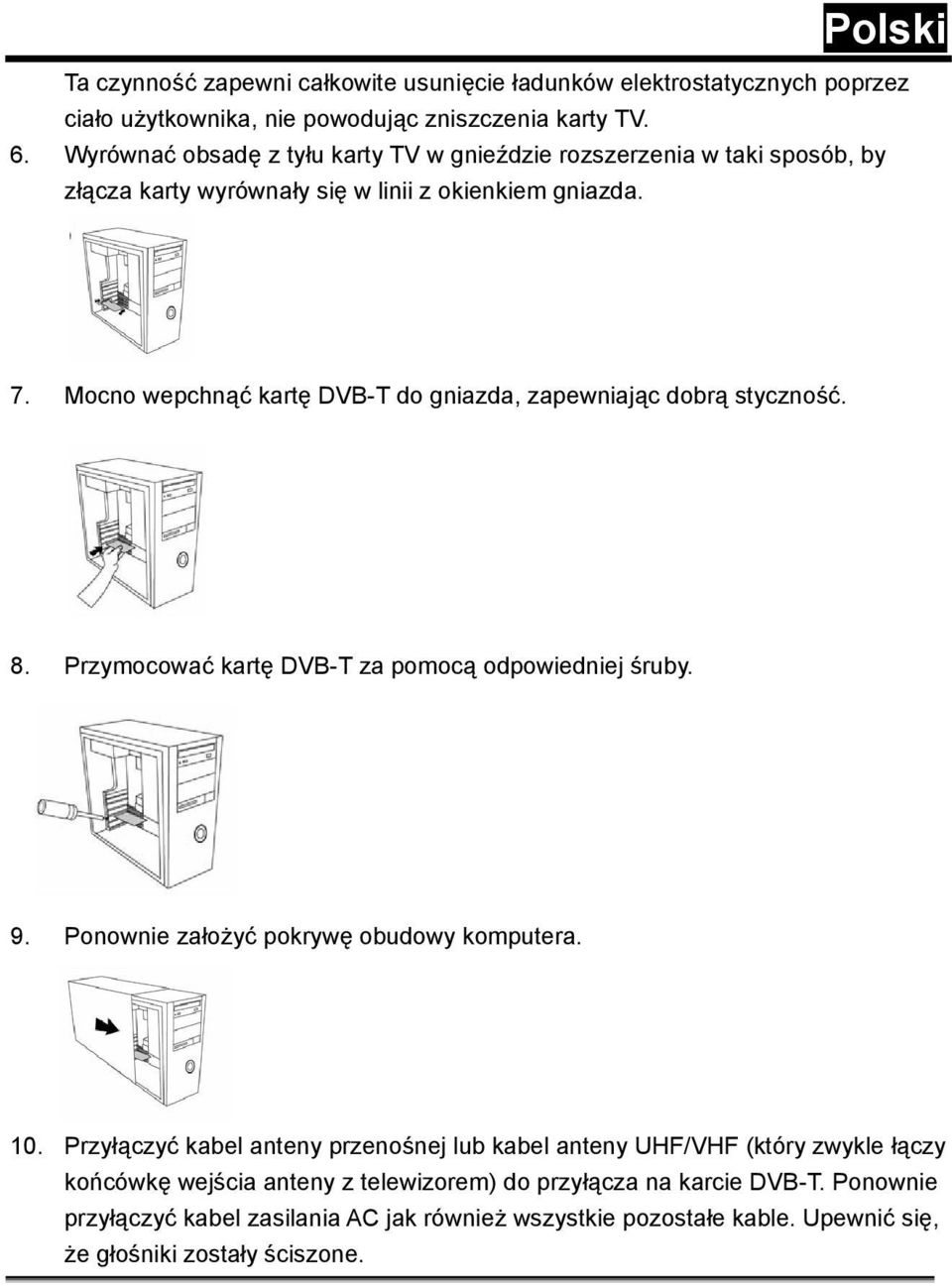

6 Ta czynność zapewni całkowite usunięcie ładunków elektrostatycznych poprzez ciało użytkownika, nie powodując zniszczenia karty TV. 6. Wyrównać obsadę z tyłu karty TV w gnieździe rozszerzenia w taki sposób, by złącza karty wyrównały się w linii z okienkiem gniazda. 7. Mocno wepchnąć kartę DVB-T do gniazda, zapewniając dobrą styczność. 8. Przymocować kartę DVB-T za pomocą odpowiedniej śruby. 9. Ponownie założyć pokrywę obudowy komputera. 10. Przyłączyć kabel anteny przenośnej lub kabel anteny UHF/VHF (który zwykle łączy końcówkę wejścia anteny z telewizorem) do przyłącza na karcie DVB-T. Ponownie przyłączyć kabel zasilania AC jak również wszystkie pozostałe kable. Upewnić się, że głośniki zostały ściszone.

7 11. Ponownie włączyć komputer w celu rozpoczęcia instalacji oprogramowania Instalacja sterownika dla Windows 2000(Pakiet serwisowy 4) / Windows XP (Pakiet serwisowy 1) Po ponownym uruchomieniu, Windows 2000(Pakiet serwisowy 4) / XP (Pakiet serwisowy 1) automatycznie wykryje obecność nowego składnika sprzętowego w systemie i poinformuje o tym użytkownika w oknie Found new Hardware Wizard (Znaleziono kreator nowego sprzętu). Jeżeli użytkownik nie jest pewien, którą wersję Windowsa posiada, wystarczy by kliknął prawym przyciskiem myszy na folderze Mój komputer i wybrał Właściwości, wersja zostanie wyświetlona. Jeżeli systemem operacyjnym komputera nie jest ani Windows 2000 (Pakiet serwisowy 4), ani Windows XP (Pakiet serwisowy 1), proszę skorzystać z witryny Microsoft ( w celu uaktualnienia wersji systemu Windows Pakiet serwisowy 4 dla Windows 2000 lub Pakiet serwisowy 1 dla Windows XP za pośrednictwem Internetu. Oto przykład sprawdzenia wersji systemu Windows 2000.

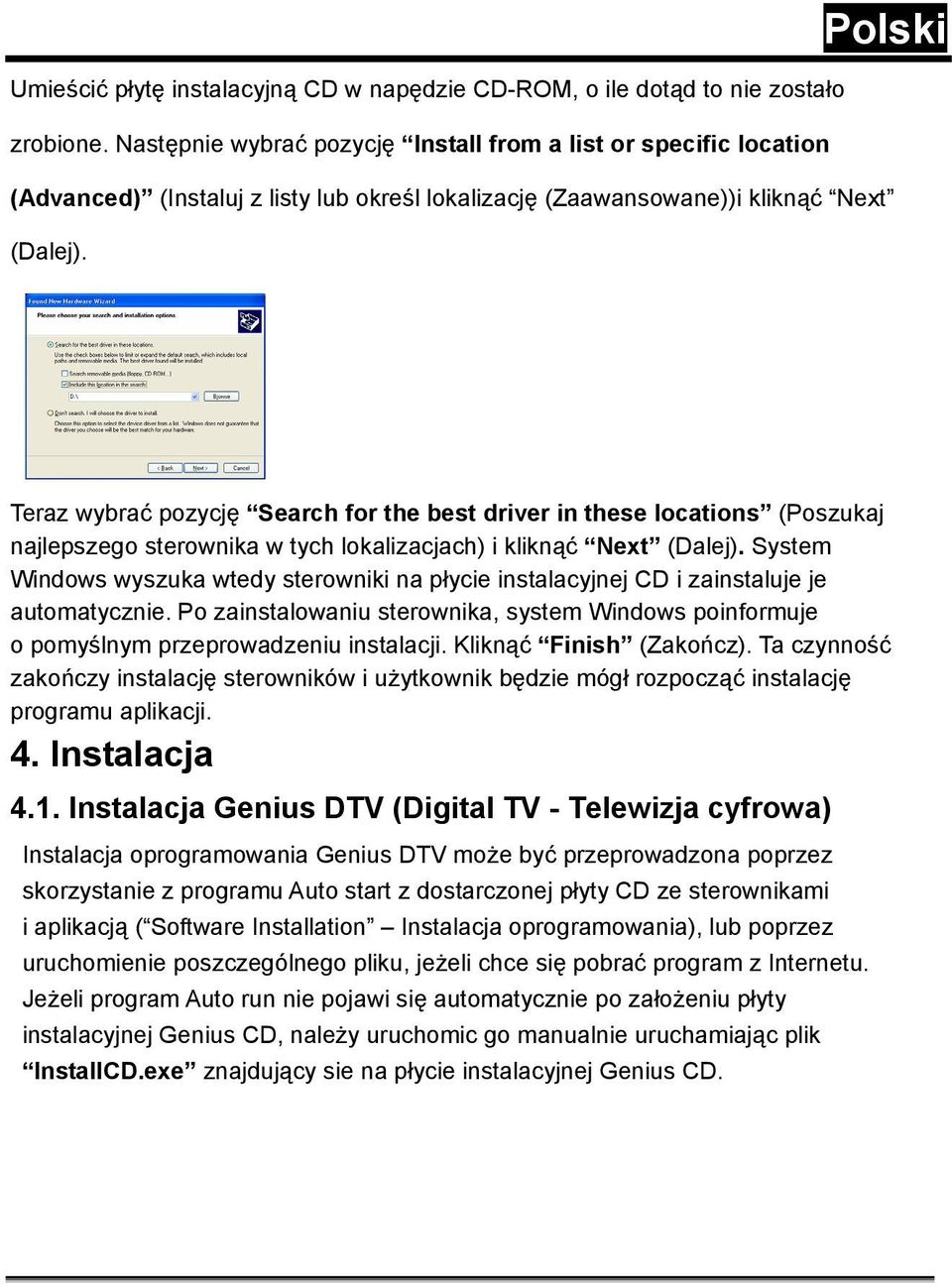

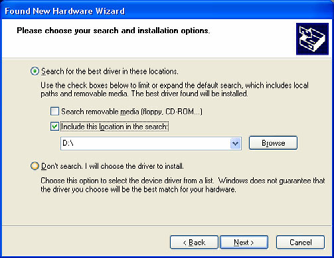

8 Umieścić płytę instalacyjną CD w napędzie CD-ROM, o ile dotąd to nie zostało zrobione. Następnie wybrać pozycję Install from a list or specific location (Advanced) (Instaluj z listy lub określ lokalizację (Zaawansowane))i kliknąć Next (Dalej). Teraz wybrać pozycję Search for the best driver in these locations (Poszukaj najlepszego sterownika w tych lokalizacjach) i kliknąć Next (Dalej). System Windows wyszuka wtedy sterowniki na płycie instalacyjnej CD i zainstaluje je automatycznie. Po zainstalowaniu sterownika, system Windows poinformuje o pomyślnym przeprowadzeniu instalacji. Kliknąć Finish (Zakończ). Ta czynność zakończy instalację sterowników i użytkownik będzie mógł rozpocząć instalację programu aplikacji. 4. Instalacja 4.1. Instalacja Genius DTV (Digital TV - Telewizja cyfrowa) Instalacja oprogramowania Genius DTV może być przeprowadzona poprzez skorzystanie z programu Auto start z dostarczonej płyty CD ze sterownikami i aplikacją ( Software Installation Instalacja oprogramowania), lub poprzez uruchomienie poszczególnego pliku, jeżeli chce się pobrać program z Internetu. Jeżeli program Auto run nie pojawi się automatycznie po założeniu płyty instalacyjnej Genius CD, należy uruchomic go manualnie uruchamiając plik InstallCD.exe znajdujący sie na płycie instalacyjnej Genius CD.

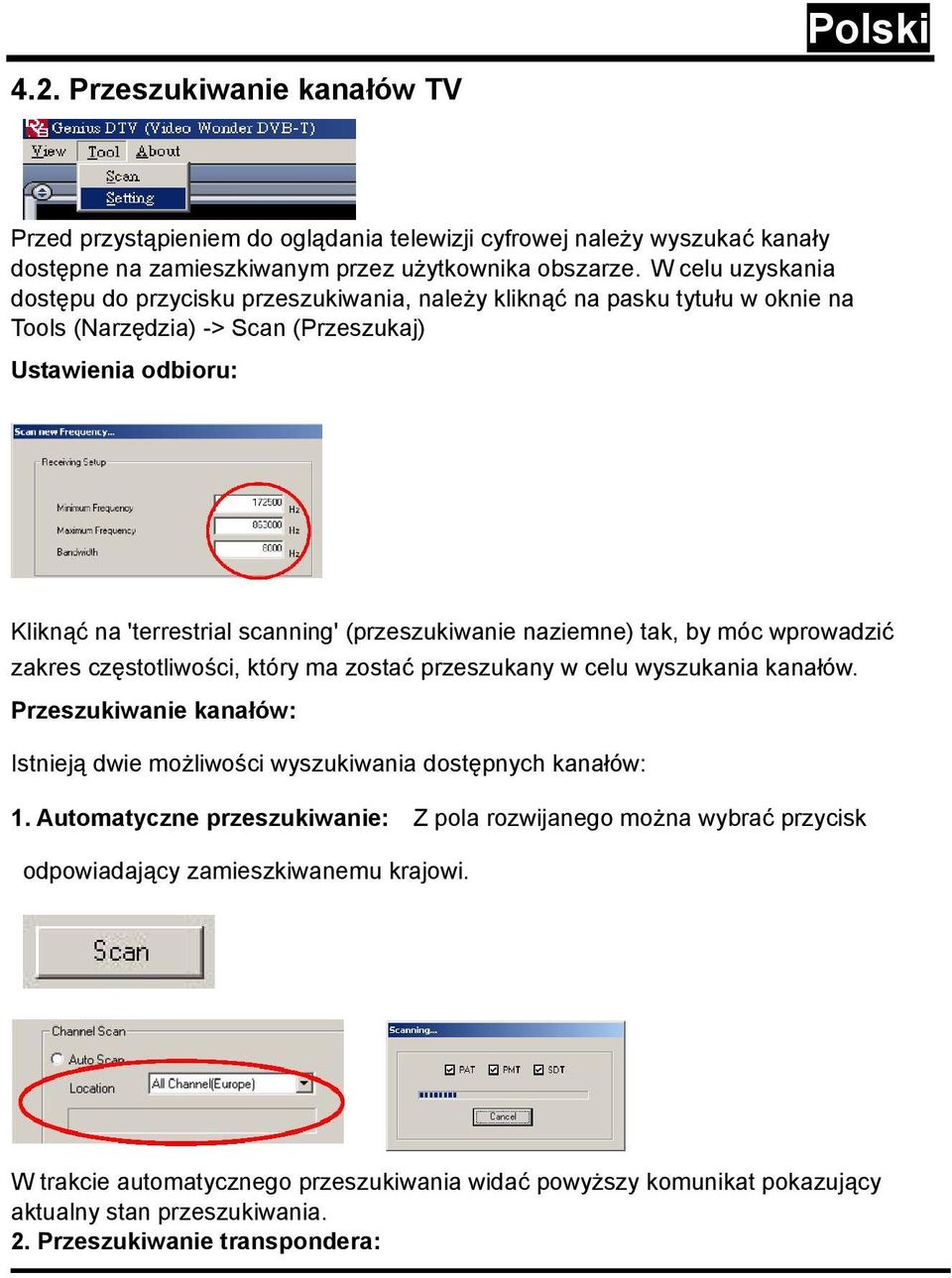

9 4.2. Przeszukiwanie kanałów TV Przed przystąpieniem do oglądania telewizji cyfrowej należy wyszukać kanały dostępne na zamieszkiwanym przez użytkownika obszarze. W celu uzyskania dostępu do przycisku przeszukiwania, należy kliknąć na pasku tytułu w oknie na Tools (Narzędzia) -> Scan (Przeszukaj) Ustawienia odbioru: Kliknąć na 'terrestrial scanning' (przeszukiwanie naziemne) tak, by móc wprowadzić zakres częstotliwości, który ma zostać przeszukany w celu wyszukania kanałów. Przeszukiwanie kanałów: Istnieją dwie możliwości wyszukiwania dostępnych kanałów: 1. Automatyczne przeszukiwanie: Z pola rozwijanego można wybrać przycisk odpowiadający zamieszkiwanemu krajowi. W trakcie automatycznego przeszukiwania widać powyższy komunikat pokazujący aktualny stan przeszukiwania. 2. Przeszukiwanie transpondera:

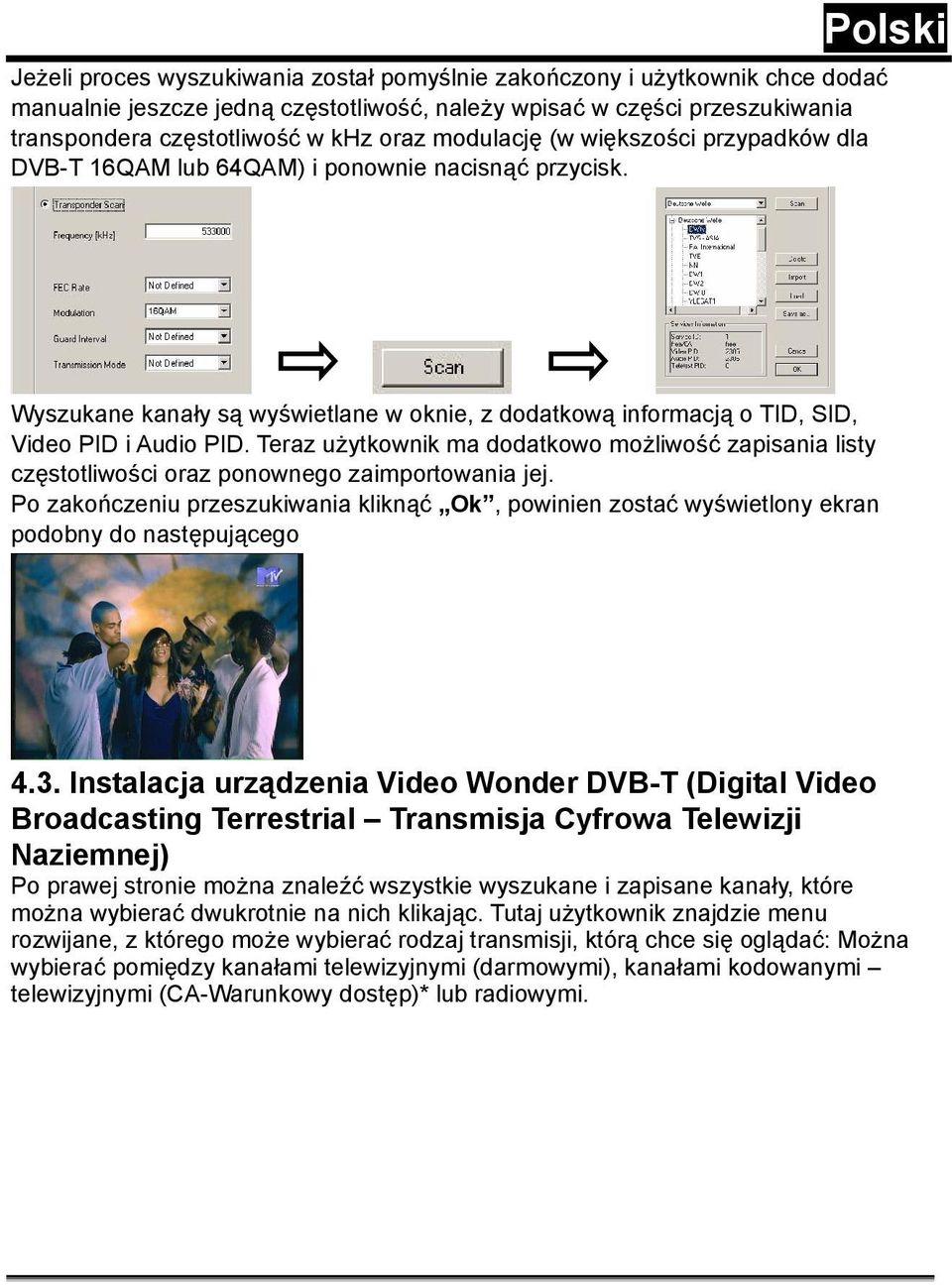

10 Jeżeli proces wyszukiwania został pomyślnie zakończony i użytkownik chce dodać manualnie jeszcze jedną częstotliwość, należy wpisać w części przeszukiwania transpondera częstotliwość w khz oraz modulację (w większości przypadków dla DVB-T 16QAM lub 64QAM) i ponownie nacisnąć przycisk. Wyszukane kanały są wyświetlane w oknie, z dodatkową informacją o TID, SID, Video PID i Audio PID. Teraz użytkownik ma dodatkowo możliwość zapisania listy częstotliwości oraz ponownego zaimportowania jej. Po zakończeniu przeszukiwania kliknąć Ok, powinien zostać wyświetlony ekran podobny do następującego 4.3. Instalacja urządzenia Video Wonder DVB-T (Digital Video Broadcasting Terrestrial Transmisja Cyfrowa Telewizji Naziemnej) Po prawej stronie można znaleźć wszystkie wyszukane i zapisane kanały, które można wybierać dwukrotnie na nich klikając. Tutaj użytkownik znajdzie menu rozwijane, z którego może wybierać rodzaj transmisji, którą chce się oglądać: Można wybierać pomiędzy kanałami telewizyjnymi (darmowymi), kanałami kodowanymi telewizyjnymi (CA-Warunkowy dostęp)* lub radiowymi.

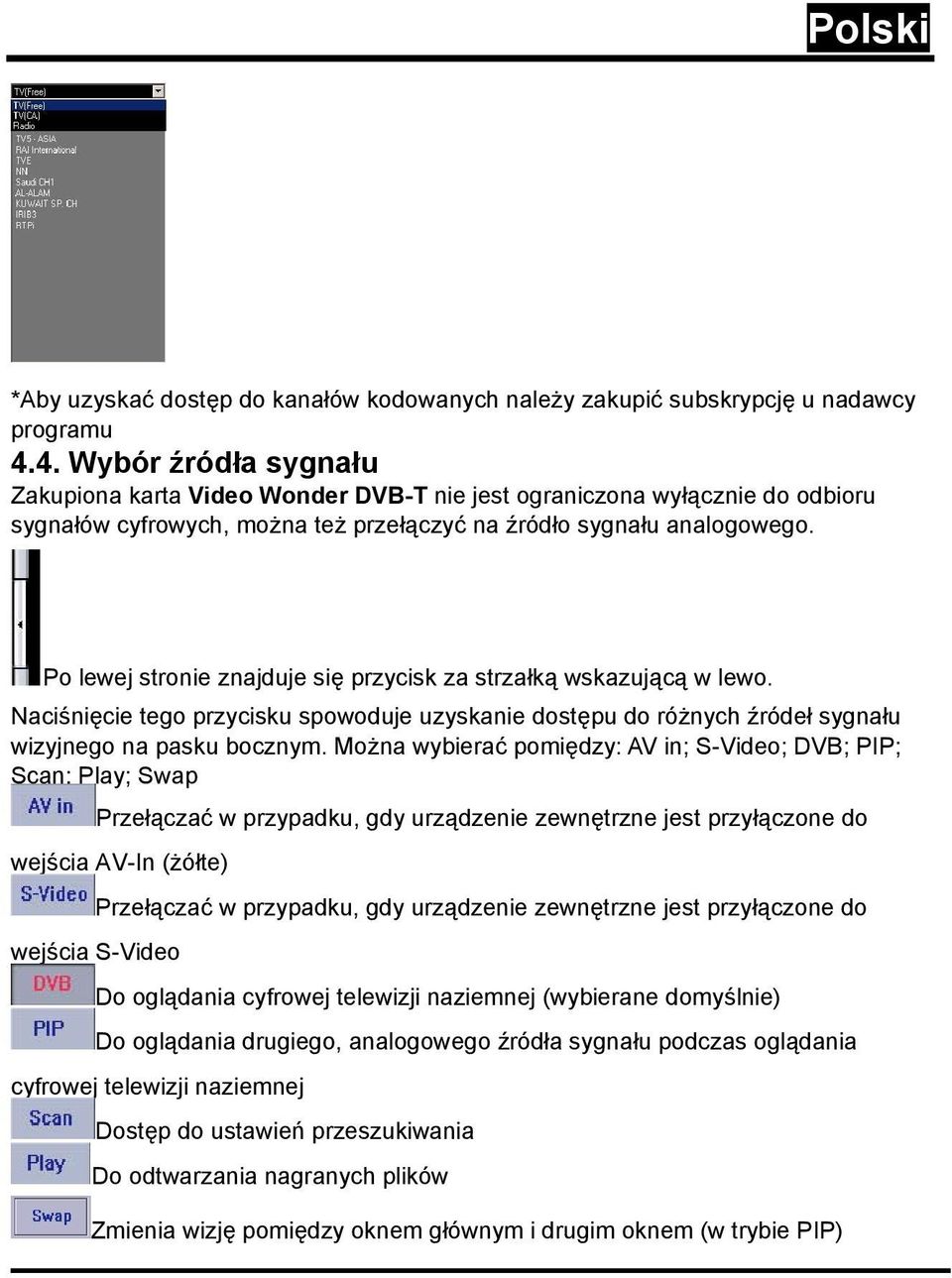

11 *Aby uzyskać dostęp do kanałów kodowanych należy zakupić subskrypcję u nadawcy programu 4.4. Wybór źródła sygnału Zakupiona karta Video Wonder DVB-T nie jest ograniczona wyłącznie do odbioru sygnałów cyfrowych, można też przełączyć na źródło sygnału analogowego. Po lewej stronie znajduje się przycisk za strzałką wskazującą w lewo. Naciśnięcie tego przycisku spowoduje uzyskanie dostępu do różnych źródeł sygnału wizyjnego na pasku bocznym. Można wybierać pomiędzy: AV in; S-Video; DVB; PIP; Scan; Play; Swap Przełączać w przypadku, gdy urządzenie zewnętrzne jest przyłączone do wejścia AV-In (żółte) Przełączać w przypadku, gdy urządzenie zewnętrzne jest przyłączone do wejścia S-Video Do oglądania cyfrowej telewizji naziemnej (wybierane domyślnie) Do oglądania drugiego, analogowego źródła sygnału podczas oglądania cyfrowej telewizji naziemnej Dostęp do ustawień przeszukiwania Do odtwarzania nagranych plików Zmienia wizję pomiędzy oknem głównym i drugim oknem (w trybie PIP)

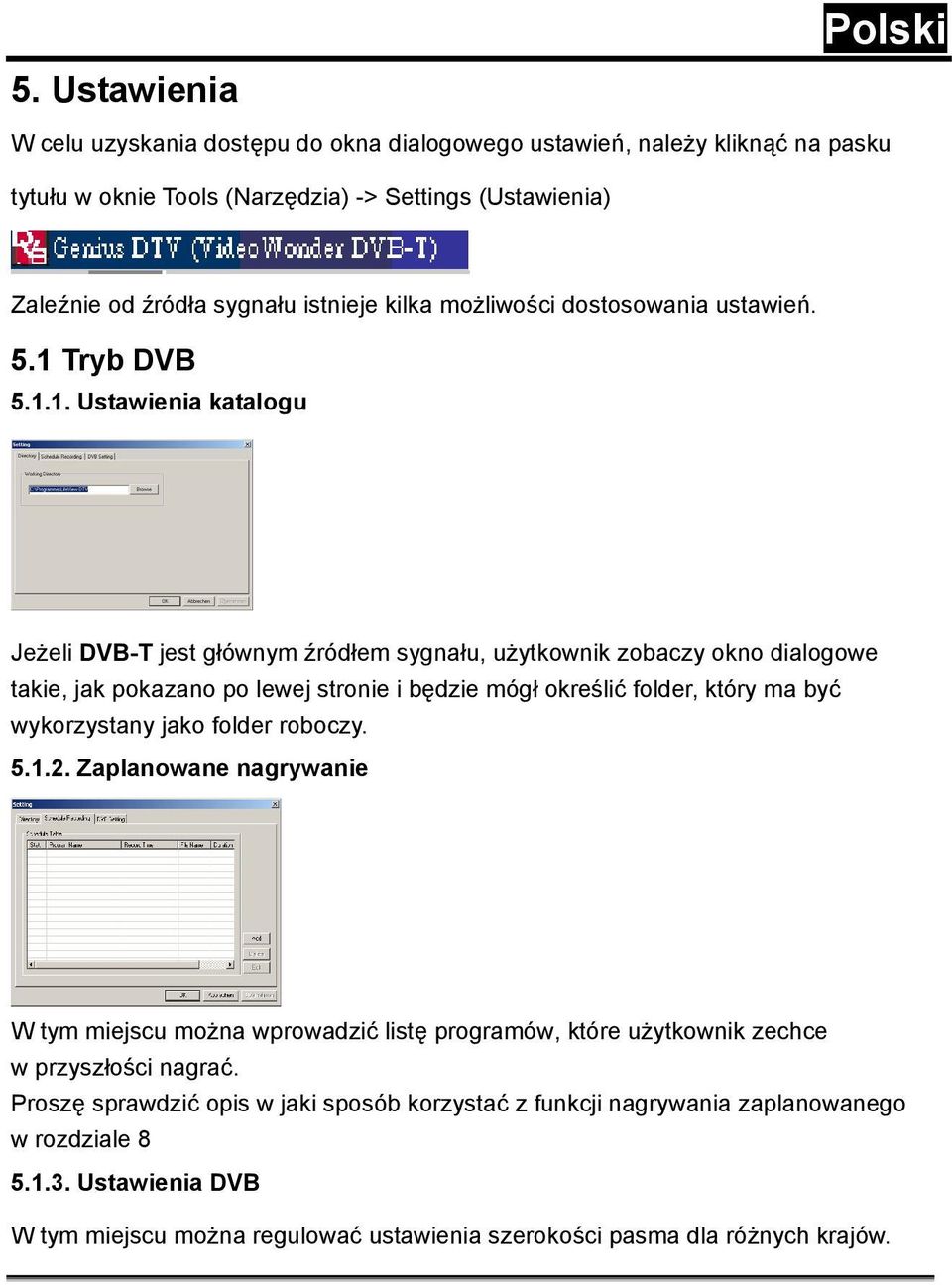

12 5. Ustawienia Polski W celu uzyskania dostępu do okna dialogowego ustawień, należy kliknąć na pasku tytułu w oknie Tools (Narzędzia) -> Settings (Ustawienia) Zaleźnie od źródła sygnału istnieje kilka możliwości dostosowania ustawień. 5.1 Tryb DVB Ustawienia katalogu Jeżeli DVB-T jest głównym źródłem sygnału, użytkownik zobaczy okno dialogowe takie, jak pokazano po lewej stronie i będzie mógł określić folder, który ma być wykorzystany jako folder roboczy Zaplanowane nagrywanie W tym miejscu można wprowadzić listę programów, które użytkownik zechce w przyszłości nagrać. Proszę sprawdzić opis w jaki sposób korzystać z funkcji nagrywania zaplanowanego w rozdziale Ustawienia DVB W tym miejscu można regulować ustawienia szerokości pasma dla różnych krajów.

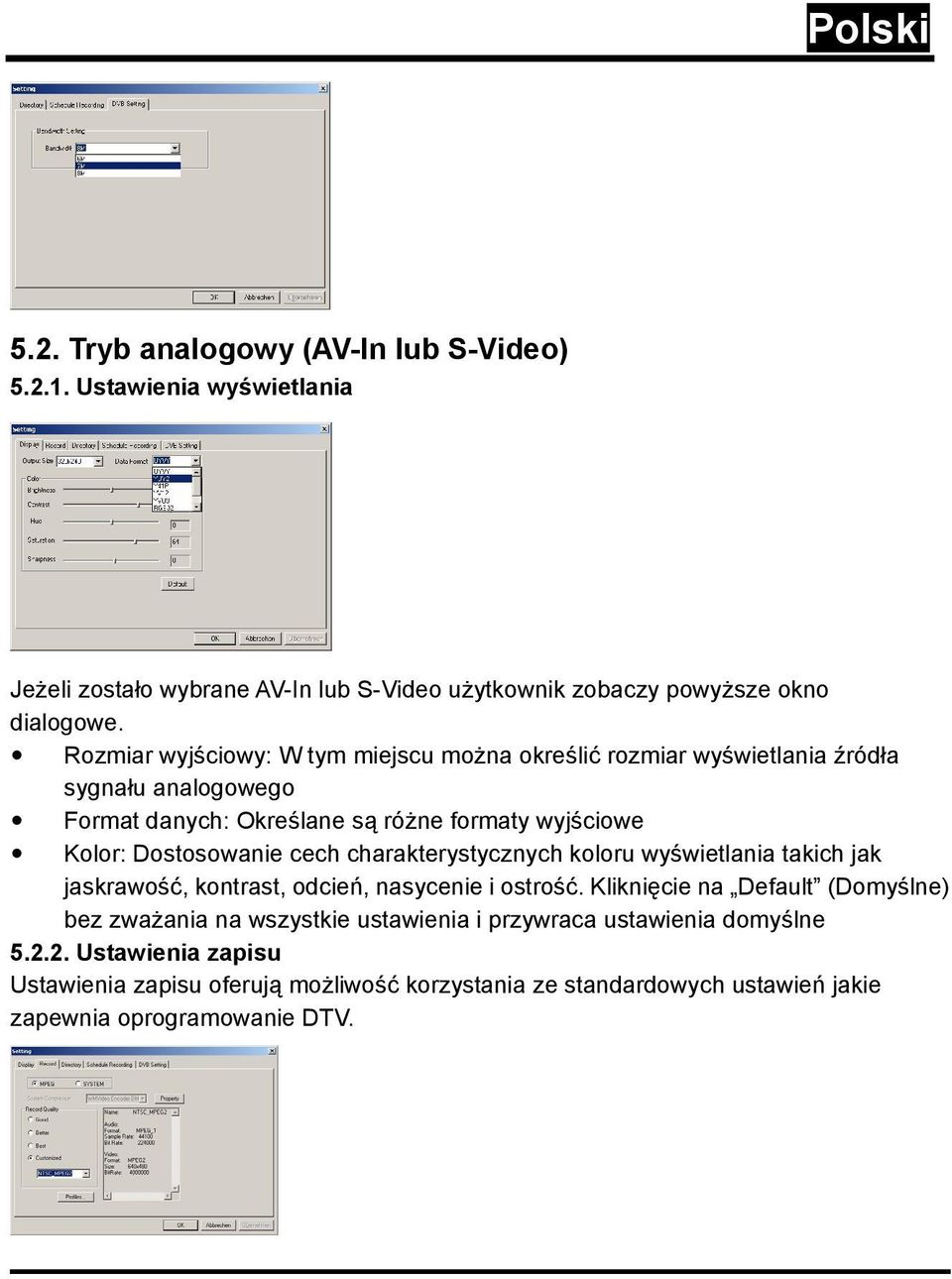

13 5.2. Tryb analogowy (AV-In lub S-Video) Ustawienia wyświetlania Jeżeli zostało wybrane AV-In lub S-Video użytkownik zobaczy powyższe okno dialogowe. Rozmiar wyjściowy: W tym miejscu można określić rozmiar wyświetlania źródła sygnału analogowego Format danych: Określane są różne formaty wyjściowe Kolor: Dostosowanie cech charakterystycznych koloru wyświetlania takich jak jaskrawość, kontrast, odcień, nasycenie i ostrość. Kliknięcie na Default (Domyślne) bez zważania na wszystkie ustawienia i przywraca ustawienia domyślne Ustawienia zapisu Ustawienia zapisu oferują możliwość korzystania ze standardowych ustawień jakie zapewnia oprogramowanie DTV.

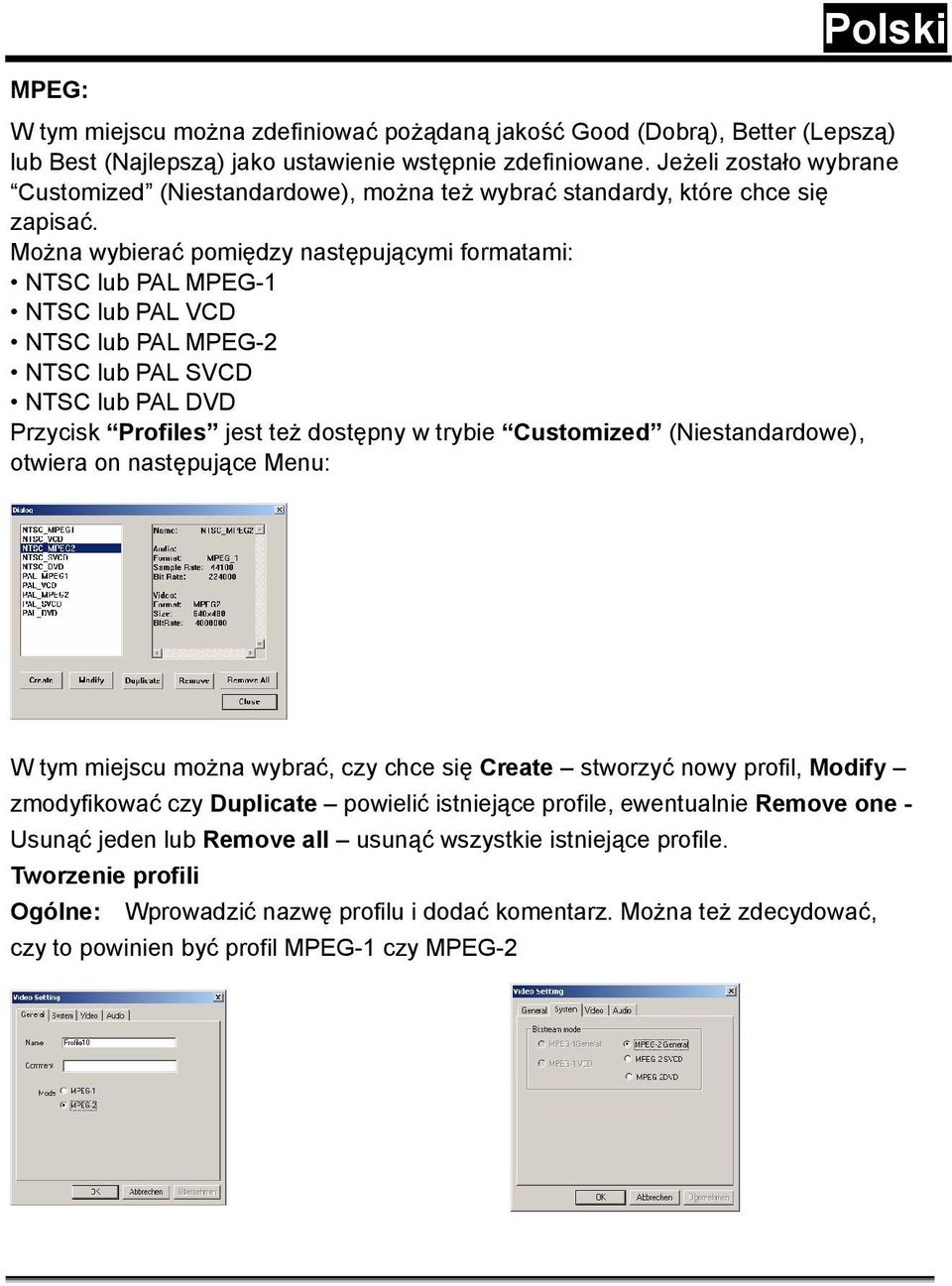

14 MPEG: W tym miejscu można zdefiniować pożądaną jakość Good (Dobrą), Better (Lepszą) lub Best (Najlepszą) jako ustawienie wstępnie zdefiniowane. Jeżeli zostało wybrane Customized (Niestandardowe), można też wybrać standardy, które chce się zapisać. Można wybierać pomiędzy następującymi formatami: NTSC lub PAL MPEG-1 NTSC lub PAL VCD NTSC lub PAL MPEG-2 NTSC lub PAL SVCD NTSC lub PAL DVD Przycisk Profiles jest też dostępny w trybie Customized (Niestandardowe), otwiera on następujące Menu: W tym miejscu można wybrać, czy chce się Create stworzyć nowy profil, Modify zmodyfikować czy Duplicate powielić istniejące profile, ewentualnie Remove one - Usunąć jeden lub Remove all usunąć wszystkie istniejące profile. Tworzenie profili Ogólne: Wprowadzić nazwę profilu i dodać komentarz. Można też zdecydować, czy to powinien być profil MPEG-1 czy MPEG-2

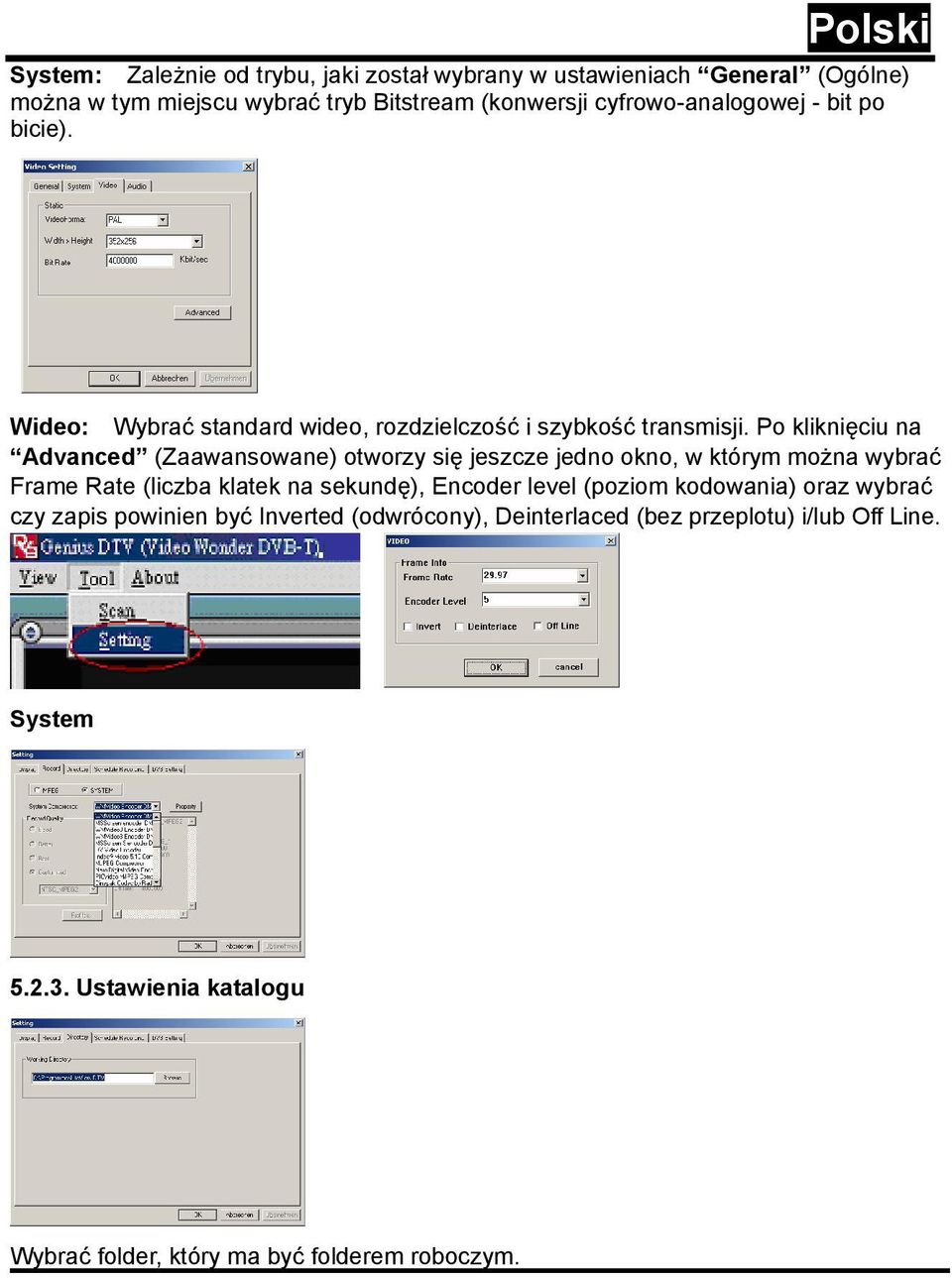

15 System: Zależnie od trybu, jaki został wybrany w ustawieniach General (Ogólne) można w tym miejscu wybrać tryb Bitstream (konwersji cyfrowo-analogowej - bit po bicie). Wideo: Wybrać standard wideo, rozdzielczość i szybkość transmisji. Po kliknięciu na Advanced (Zaawansowane) otworzy się jeszcze jedno okno, w którym można wybrać Frame Rate (liczba klatek na sekundę), Encoder level (poziom kodowania) oraz wybrać czy zapis powinien być Inverted (odwrócony), Deinterlaced (bez przeplotu) i/lub Off Line. System Ustawienia katalogu Wybrać folder, który ma być folderem roboczym.

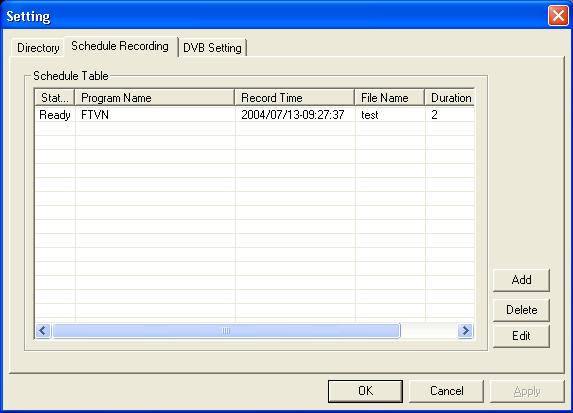

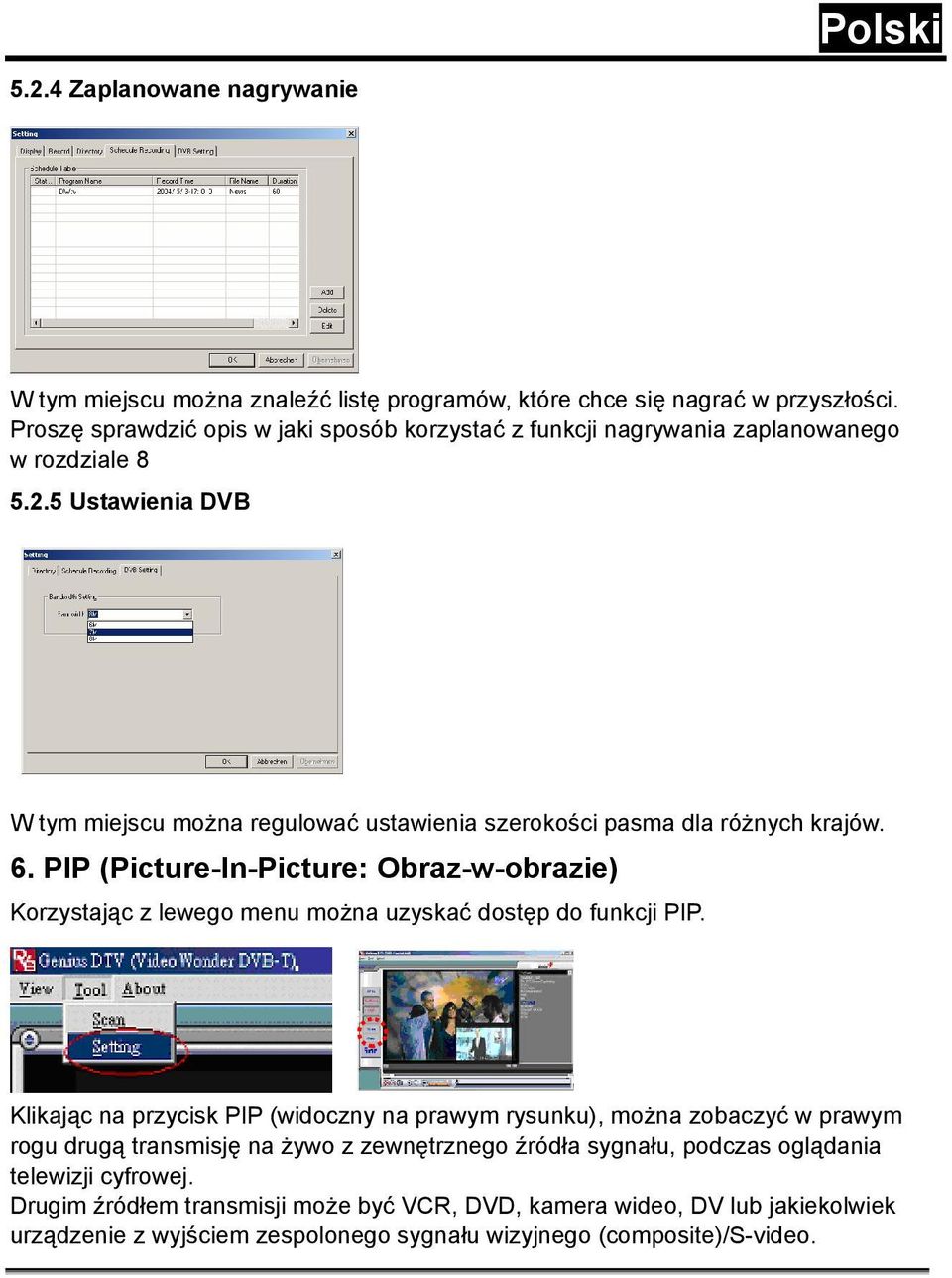

16 5.2.4 Zaplanowane nagrywanie W tym miejscu można znaleźć listę programów, które chce się nagrać w przyszłości. Proszę sprawdzić opis w jaki sposób korzystać z funkcji nagrywania zaplanowanego w rozdziale Ustawienia DVB W tym miejscu można regulować ustawienia szerokości pasma dla różnych krajów. 6. PIP (Picture-In-Picture: Obraz-w-obrazie) Korzystając z lewego menu można uzyskać dostęp do funkcji PIP. Klikając na przycisk PIP (widoczny na prawym rysunku), można zobaczyć w prawym rogu drugą transmisję na żywo z zewnętrznego źródła sygnału, podczas oglądania telewizji cyfrowej. Drugim źródłem transmisji może być VCR, DVD, kamera wideo, DV lub jakiekolwiek urządzenie z wyjściem zespolonego sygnału wizyjnego (composite)/s-video.

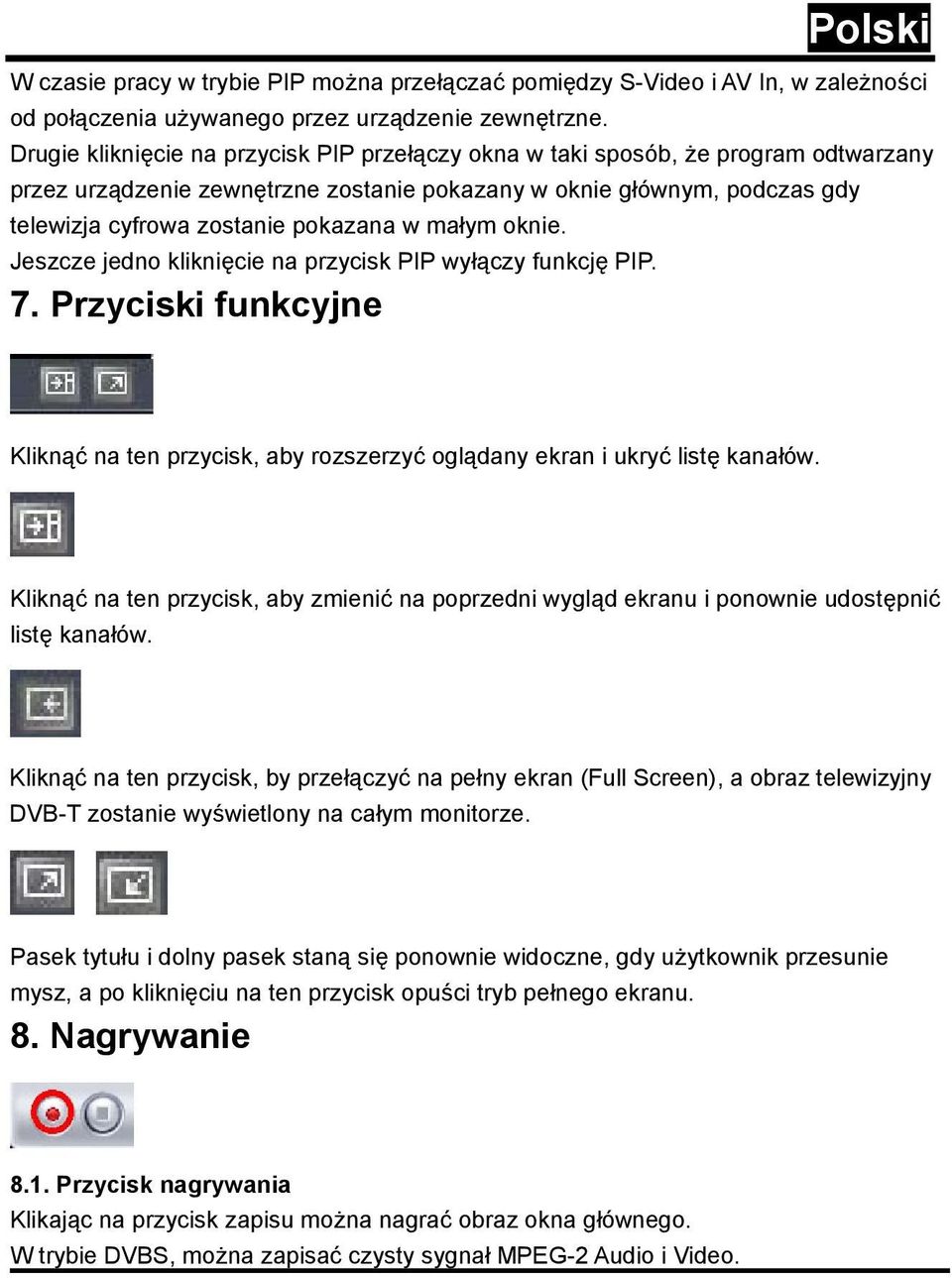

17 W czasie pracy w trybie PIP można przełączać pomiędzy S-Video i AV In, w zależności od połączenia używanego przez urządzenie zewnętrzne. Drugie kliknięcie na przycisk PIP przełączy okna w taki sposób, że program odtwarzany przez urządzenie zewnętrzne zostanie pokazany w oknie głównym, podczas gdy telewizja cyfrowa zostanie pokazana w małym oknie. Jeszcze jedno kliknięcie na przycisk PIP wyłączy funkcję PIP. 7. Przyciski funkcyjne Kliknąć na ten przycisk, aby rozszerzyć oglądany ekran i ukryć listę kanałów. Kliknąć na ten przycisk, aby zmienić na poprzedni wygląd ekranu i ponownie udostępnić listę kanałów. Kliknąć na ten przycisk, by przełączyć na pełny ekran (Full Screen), a obraz telewizyjny DVB-T zostanie wyświetlony na całym monitorze. Pasek tytułu i dolny pasek staną się ponownie widoczne, gdy użytkownik przesunie mysz, a po kliknięciu na ten przycisk opuści tryb pełnego ekranu. 8. Nagrywanie 8.1. Przycisk nagrywania Klikając na przycisk zapisu można nagrać obraz okna głównego. W trybie DVBS, można zapisać czysty sygnał MPEG-2 Audio i Video.

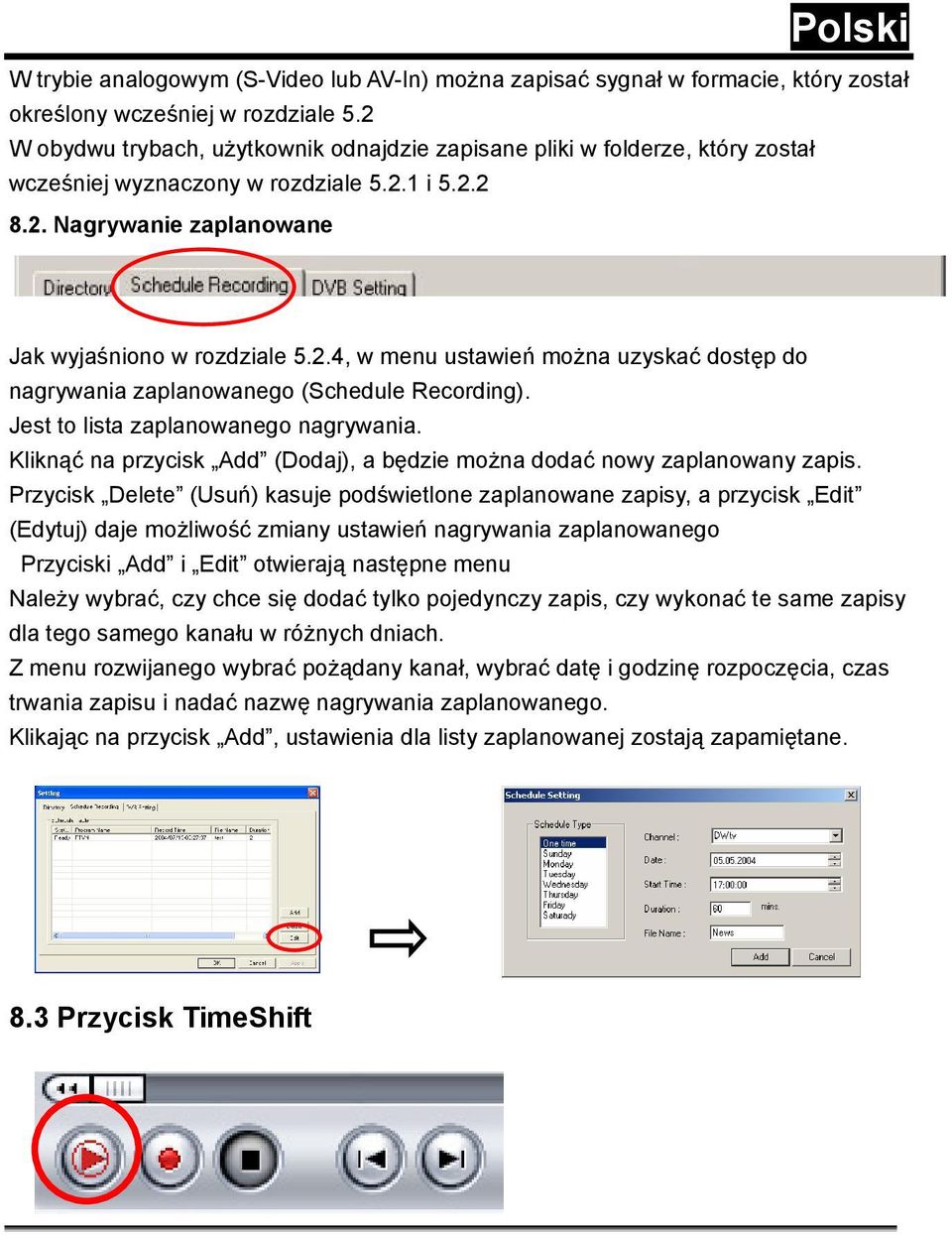

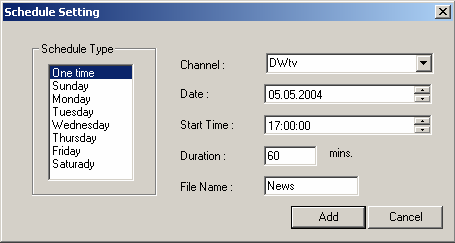

18 W trybie analogowym (S-Video lub AV-In) można zapisać sygnał w formacie, który został określony wcześniej w rozdziale 5.2 W obydwu trybach, użytkownik odnajdzie zapisane pliki w folderze, który został wcześniej wyznaczony w rozdziale i Nagrywanie zaplanowane Jak wyjaśniono w rozdziale 5.2.4, w menu ustawień można uzyskać dostęp do nagrywania zaplanowanego (Schedule Recording). Jest to lista zaplanowanego nagrywania. Kliknąć na przycisk Add (Dodaj), a będzie można dodać nowy zaplanowany zapis. Przycisk Delete (Usuń) kasuje podświetlone zaplanowane zapisy, a przycisk Edit (Edytuj) daje możliwość zmiany ustawień nagrywania zaplanowanego Przyciski Add i Edit otwierają następne menu Należy wybrać, czy chce się dodać tylko pojedynczy zapis, czy wykonać te same zapisy dla tego samego kanału w różnych dniach. Z menu rozwijanego wybrać pożądany kanał, wybrać datę i godzinę rozpoczęcia, czas trwania zapisu i nadać nazwę nagrywania zaplanowanego. Klikając na przycisk Add, ustawienia dla listy zaplanowanej zostają zapamiętane. 8.3 Przycisk TimeShift

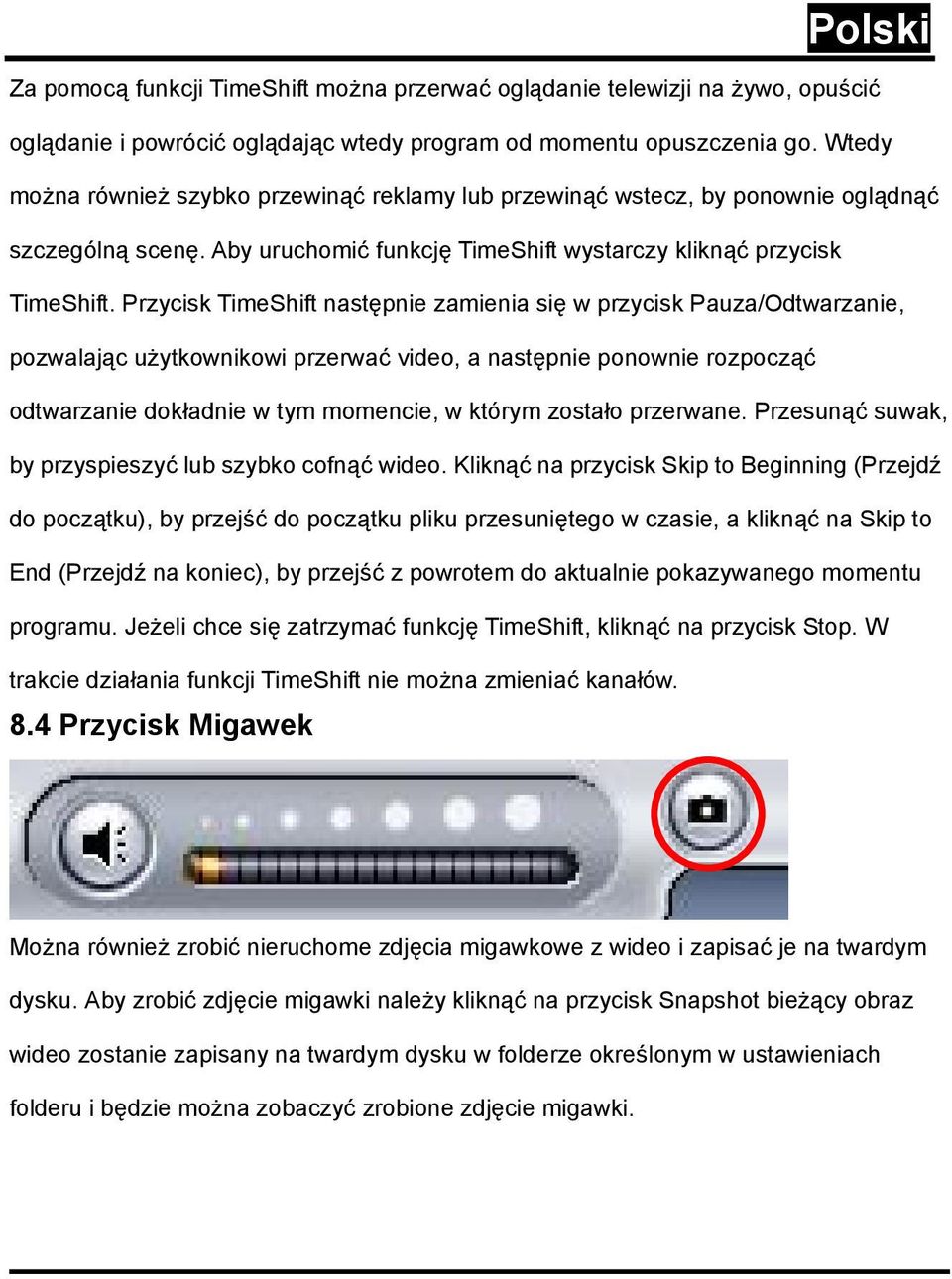

19 Za pomocą funkcji TimeShift można przerwać oglądanie telewizji na żywo, opuścić oglądanie i powrócić oglądając wtedy program od momentu opuszczenia go. Wtedy można również szybko przewinąć reklamy lub przewinąć wstecz, by ponownie oglądnąć szczególną scenę. Aby uruchomić funkcję TimeShift wystarczy kliknąć przycisk TimeShift. Przycisk TimeShift następnie zamienia się w przycisk Pauza/Odtwarzanie, pozwalając użytkownikowi przerwać video, a następnie ponownie rozpocząć odtwarzanie dokładnie w tym momencie, w którym zostało przerwane. Przesunąć suwak, by przyspieszyć lub szybko cofnąć wideo. Kliknąć na przycisk Skip to Beginning (Przejdź do początku), by przejść do początku pliku przesuniętego w czasie, a kliknąć na Skip to End (Przejdź na koniec), by przejść z powrotem do aktualnie pokazywanego momentu programu. Jeżeli chce się zatrzymać funkcję TimeShift, kliknąć na przycisk Stop. W trakcie działania funkcji TimeShift nie można zmieniać kanałów. 8.4 Przycisk Migawek Można również zrobić nieruchome zdjęcia migawkowe z wideo i zapisać je na twardym dysku. Aby zrobić zdjęcie migawki należy kliknąć na przycisk Snapshot bieżący obraz wideo zostanie zapisany na twardym dysku w folderze określonym w ustawieniach folderu i będzie można zobaczyć zrobione zdjęcie migawki.
