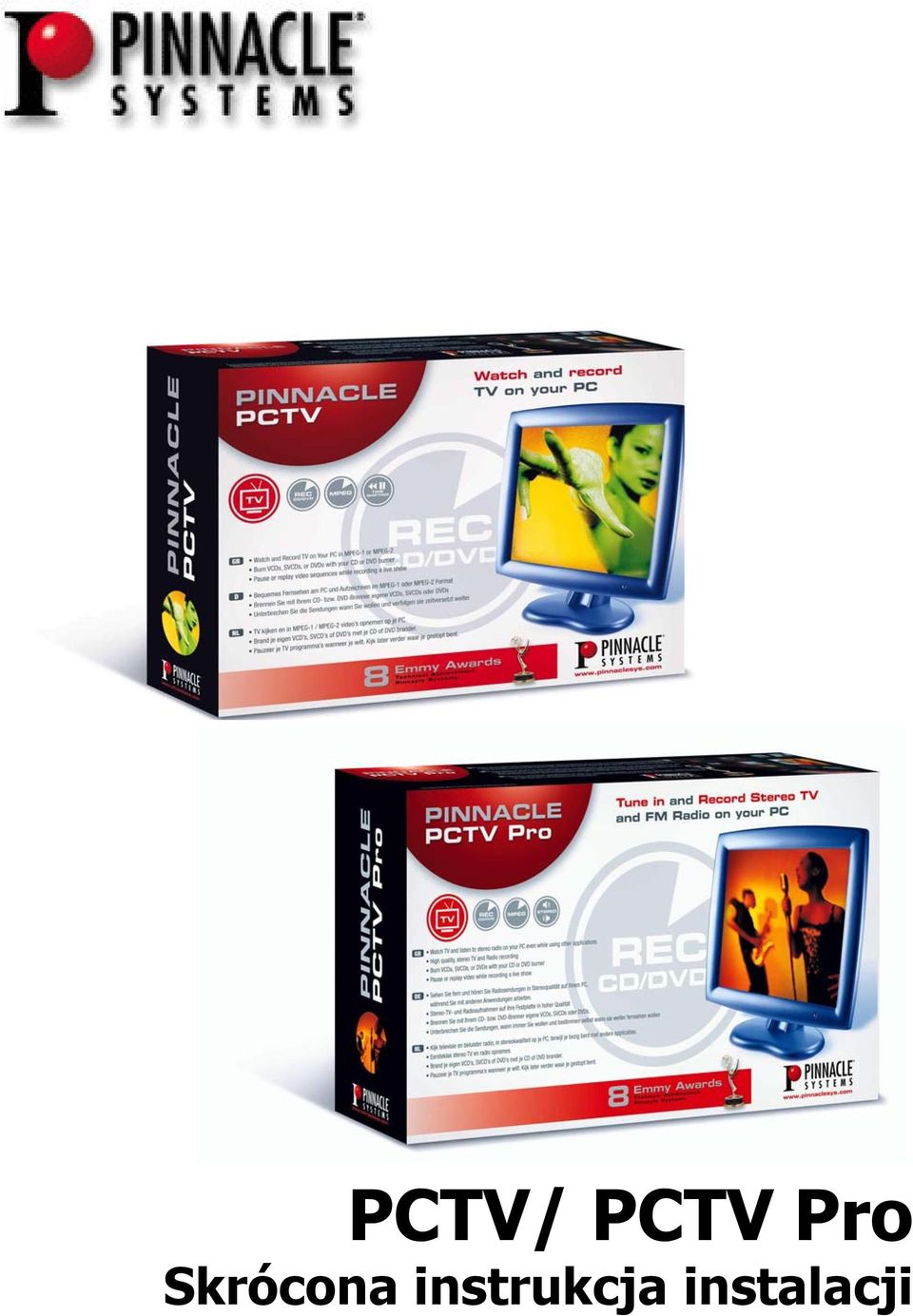

1 PCTV/ PCTV Pro Skrócona instrukcja instalacji

2 Zawartość zestawu Przydatne informacje Pełny opis instalacji i informacje dotyczące pracy z kartą znaleźć można na dostarczonej wraz z nią płytce. Dokumentacja w plikach *.PDF i program Acrobat Reader są zapisywane na dysku komputera podczas instalacji. Aby przejrzeć i wydrukować dokumenty skorzystaj z programu Acrobat Reader.

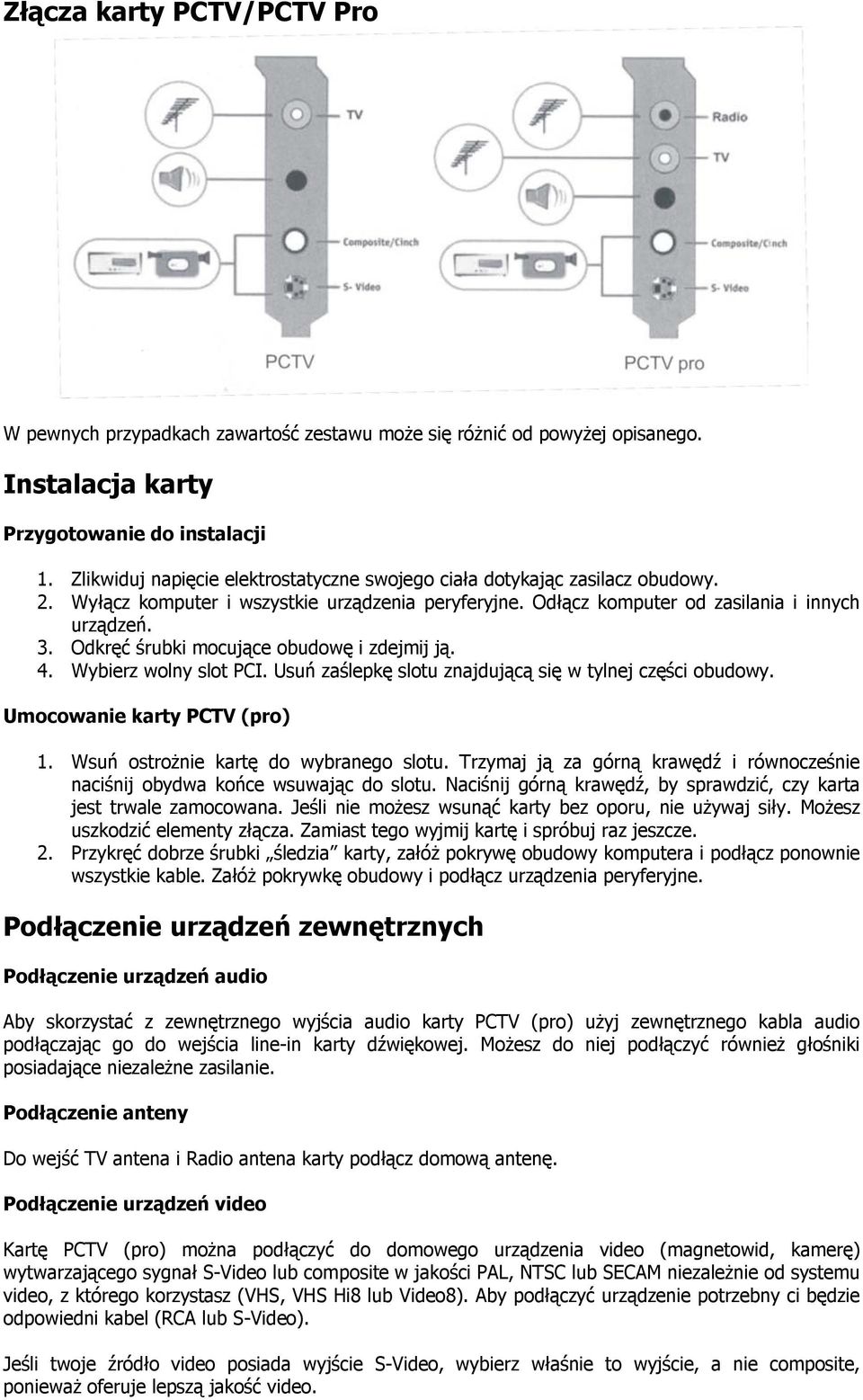

3 Złącza karty PCTV/PCTV Pro W pewnych przypadkach zawartość zestawu może się różnić od powyżej opisanego. Instalacja karty Przygotowanie do instalacji 1. Zlikwiduj napięcie elektrostatyczne swojego ciała dotykając zasilacz obudowy. 2. Wyłącz komputer i wszystkie urządzenia peryferyjne. Odłącz komputer od zasilania i innych urządzeń. 3. Odkręć śrubki mocujące obudowę i zdejmij ją. 4. Wybierz wolny slot PCI. Usuń zaślepkę slotu znajdującą się w tylnej części obudowy. Umocowanie karty PCTV (pro) 1. Wsuń ostrożnie kartę do wybranego slotu. Trzymaj ją za górną krawędź i równocześnie naciśnij obydwa końce wsuwając do slotu. Naciśnij górną krawędź, by sprawdzić, czy karta jest trwale zamocowana. Jeśli nie możesz wsunąć karty bez oporu, nie używaj siły. Możesz uszkodzić elementy złącza. Zamiast tego wyjmij kartę i spróbuj raz jeszcze. 2. Przykręć dobrze śrubki śledzia karty, załóż pokrywę obudowy komputera i podłącz ponownie wszystkie kable. Załóż pokrywkę obudowy i podłącz urządzenia peryferyjne. Podłączenie urządzeń zewnętrznych Podłączenie urządzeń audio Aby skorzystać z zewnętrznego wyjścia audio karty PCTV (pro) użyj zewnętrznego kabla audio podłączając go do wejścia line-in karty dźwiękowej. Możesz do niej podłączyć również głośniki posiadające niezależne zasilanie. Podłączenie anteny Do wejść TV antena i Radio antena karty podłącz domową antenę. Podłączenie urządzeń video Kartę PCTV (pro) można podłączyć do domowego urządzenia video (magnetowid, kamerę) wytwarzającego sygnał S-Video lub composite w jakości PAL, NTSC lub SECAM niezależnie od systemu video, z którego korzystasz (VHS, VHS Hi8 lub Video8). Aby podłączyć urządzenie potrzebny ci będzie odpowiedni kabel (RCA lub S-Video). Jeśli twoje źródło video posiada wyjście S-Video, wybierz właśnie to wyjście, a nie composite, ponieważ oferuje lepszą jakość video.

Odkręć śrubki mocujące obudowę i zdejmij ją. 4. Wybierz wolny slot PCI. Usuń zaślepkę slotu znajdującą się w tylnej części obudowy. Umocowanie karty PCTV (pro) 1.

4 Podłączenie zdalnego sterowania (opcjonalnie) 1. Podłącz 9-pinową wtyczkę odbiornika sygnału pilota do dostępnego portu szeregowego. 2. Przymocuj drugi koniec odbiornika do monitora lub obudowy komputera. Upewnij się, że nie ma jakiś przeszkód na linii pilot odbiornik uniemożliwiających przekazywanie sygnału. 3. Włóż do pilota baterie. Instalacja oprogramowania Podczas instalacji oprogramowania zostanie utworzony katalog programu PCTV. Oprócz samego oprogramowania zostaną do niego skopiowane aplikacje narzędziowe i sterowniki dla Windows. Instalacja sterowników do Windows 98/98SE - kliknij przycisk Dalej (Next ); - wybierz Zaktualizowany sterownik ( Updated driver ) i kliknij Dalej - ponownie kliknij Dalej - aby zakończyć instalację wciśnij Zakończ ( Finish ) Instalacja sterowników do Windows Me - ponownie kliknij Dalej - aby zakończyć instalację wciśnij Zakończ ( Finish ) Instalacja sterowników do Windows 2000 lub Windows XP Uwaga: Aby zainstalować nowe urządzenie musisz posiadać prawa administratora. - kliknij przycisk Dalej (Next ); W tym miejscu pojawia się okno dialogowe z informacją, że sterowniki nie są certyfikowane. Podczas powstawania niniejszej instrukcji sterowniki nie zostały jeszcze certyfikowane przez Microsoft, jednak współpracują one w pełni z systemem Windows. Więc możesz odpowiedzieć na zadane przez kreator pytanie twierdząco. - ponownie kliknij przycisk OK, aby rozpocząć instalację sterowników.

Włóż do pilota baterie. Instalacja oprogramowania Podczas instalacji oprogramowania zostanie utworzony katalog programu PCTV.

5 Instalacja aplikacji Jeśli tego do tej pory nie zrobiłeś, włóż CD-ROM instalacyjny do napędu. Program instalacyjny uruchomi się automatycznie. Jeśli tak się nie stanie, uruchom znajdującą się na płytce aplikację autorun.exe. 1. Jeśli to konieczne, zmień język i kliknij OK. 2. Kliknij Dalej. 3. Wybierz rodzaj ustawień (typowe (Typical), kompaktowe (Compact) lub osobiste (Custom)). 4. Jeśli chcesz skopiować pliki na inny twardy dysk lub do innego katalogu, kliknij Przeglądaj ( Browse... ) i określ, gdzie chcesz zachować pliki. Oprogramowanie powinno być zainstalowane na dysku systemowym, a nie na dysku przeznaczonym dla materiału video. 5. Kliknij Dalej. 6. Wybierz komponenty i kliknij Dalej. Jeśli wybrałeś ustawienia osobiste w następnym oknie dialogowym możesz wybrać, które z elementów chcesz zainstalować. Po dokonaniu wyboru kliknij OK. 7. Wybierz katalog programu i kliknij Dalej. 8. Rozpoczyna się kopiowanie plików. Kliknij Dalej. W następnym oknie wymienione są wszystkie wybrane przez ciebie elementy. Jeśli chcesz zmienić wybrane ustawienia kliknij Wstecz ( Back ). Kliknij Dalej, aby rozpocząć kopiowanie. 9. Kliknij Tak ( Yes ), jeśli chcesz zrobić skrót programu na pulpicie. Konfiguracja pilota zdalnego sterowania (opcjonalnie) Po zakończeniu procesu kopiowania otwiera się okno dialogowe konfiguracji zdalnego sterowania ( Remote configuration ). Musisz określić port szeregowy, do którego podpięty jest odbiornik zdalnego sterowania. Kliknij OK. Możesz też skonfigurować port szeregowy automatycznie. Aby to zrobić kliknij Autowykrywanie ( Autodetection ). Teraz możesz od razu wypróbować pilota. Wciśnij przycisk Test, a następnie dowolny przycisk na pilocie, kierując go w stronę odbiornika. Szczegółowe informacje na temat systemu zdalnej obsługi znajdziesz na płytce dostarczonej wraz z napędem. 10. Kliknij Zakończ. Następnie możesz być poinstruowany, by zrestartować Windows, jeśli komponenty MS DirectZX zostały zaktualizowane. Zrestartuj system i kliknij Zakończ, aby zakończyć instalację aplikacji. 11. Następnie postępując zgodnie z instrukcjami zainstaluj program Acrobat Reader. 12. Instalator uruchamia automatycznie Asystenta PCTV. Sprawdzi on szczegółowo funkcjonalność twojego systemu we współpracy z kartą PCTV. Asystent PCTV Asystent PCTV jest uruchamiany automatycznie po restarcie systemu, czyli po zakończeniu procesu instalacji. Pomoże ci sprawdzić funkcjonalność twojego komputera i jego wydajność we współpracy z kartą PCTV (pro). Po zakończeniu indywidualnego testu, rozpocznij następny klikając Kontynuuj ( Continue ). Jeśli klikniesz Szczegóły ( Details ), pojawią się informacje dotyczące testów i wykrytych błędów. Testy można przerwać klikając Wyjdź ( Exit ). Kiedy przetestujesz wszystkie funkcje, kliknij Wyjdź. Wyniki testów zapisywane są w pliku tekstowym assistant.txt, w katalogu instalacyjnym PCTV/bin. Jeśli napotkasz jakieś problemy podczas instalacji karty PCTV, wydrukuj ten plik i skontaktuj się ze sprzedawcą.

Wybierz rodzaj ustawień (typowe (Typical), kompaktowe (Compact) lub osobiste (Custom)). 4. Jeśli chcesz skopiować pliki na inny twardy dysk lub do innego katalogu, kliknij Przeglądaj ( Browse.
