Załącznik nr 1 do Umowy z dnia Zakres Przedmiotu Zamówienia (Umowy) obejmuje sprzedaż, transport, rozładunek i montaż kontenerów biurowo-socjalnych wraz z podłączeniem instalacji zasilających, na

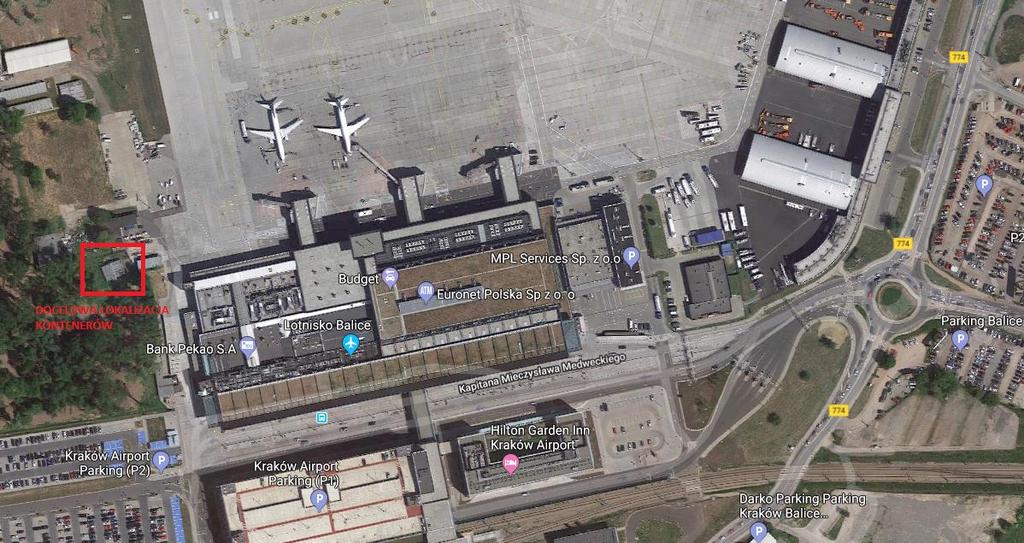

1 Załącznik nr 1 do Umowy z dnia Zakres Przedmiotu Zamówienia (Umowy) obejmuje sprzedaż, transport, rozładunek i montaż kontenerów biurowo-socjalnych wraz z podłączeniem instalacji zasilających, na terenie Międzynarodowego Portu Lotniczego im. Jana Pawła II Kraków-Balice ( Port Lotniczy lub Terminal) w Balicach przy ul. Medweckiego. Całość wykonanej w ramach Umowy infrastruktury dedykowana zostanie służbom funkcjonującym na terenie Portu Lotniczego. 1. Lokalizacja i dane techniczne Całość planowanej do realizacji infrastruktury zlokalizowana jest w obrębie strefy zastrzeżonej Portu Lotniczego, od strony zachodniej funkcjonującego budynku Terminala pasażerskiego i Płyty Postojowej Samolotów. Schemat 1 lokalizacja kontenerów Na wnioskowanym terenie znajduje się istniejąca płyta fundamentowa, betonowa o wymiarach ok. 12,60m x 9,64m. Płyta ta to pozostałość po zdemontowanej infrastrukturze lotniskowej i stanowi ona fundament pod montaż kontenerów. Do płyty fundamentowej od strony północnej doprowadzona jest instalacja elektryczna zasilająca, prowadzona ze zlokalizowanej w sąsiedztwie stacji trafo. W części wschodniej płyty fundamentowej wyprowadzona jest instalacja wodno-kanalizacyjna. Od strony wschodniej istniejącej płyty fundamentowej, w odległości ok. 16m za ogrodzeniem, zlokalizowana jest studnia kanalizacji teletechnicznej. Całość terenu ograniczona jest ogrodzeniem stalowym, na podmurówce betonowej, łącznej wysokości ok. 3,5m. 1

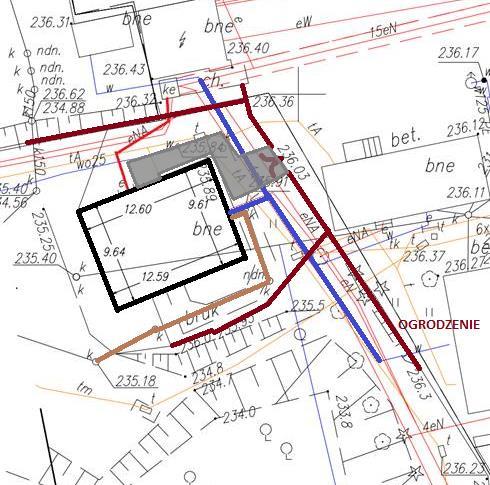

Schemat 2 istniejąca infrastruktura Całość planowanych prac zgodna jest zapisami obowiązującego miejscowego planu zagospodarowania przestrzennego Sołectwa Balice.

2 Schemat 2 istniejąca infrastruktura Całość planowanych prac zgodna jest zapisami obowiązującego miejscowego planu zagospodarowania przestrzennego Sołectwa Balice. Miejsce lokalizacji wnioskowanych przez Zamawiającego prac przedstawione zostało na dokumentacji fotograficznej stanowiącej Załącznik nr 1 do OPZ. 2. Charakterystyka zadania Wykonane w ramach Umowy kontenery użytkowane będą przez służby funkcjonujące na terenie Portu Lotniczego. Planowana ilość osób na stałe to 3-5; czasowo w trakcie zmiany i odprawy pracowników do 30 osób. W ramach Przedmiotu Zamówienia Zamawiający oczekuje: 1. sprzedaży 8 sztuk nowych kontenerów, o wymiarach maksymalnych: długość 6,055m, szerokość: 2,435m, wysokość 3,00m : a. 1 kontener sanitarny; b. 7 kontenerów biurowych, w tym 1 kontener przeznaczony zostanie pod zaplecze socjalne; c. planowany przez Zamawiającego układ rozmieszczenia funkcji w kontenerach: 2

3 Schemat 3 układ i rozmieszczenie funkcji kontenerów d. dostawa wyposażenia meblowego do kontenera socjalnego, tj. zabudowa meblowa aneksu kuchennego (szafki dolne, szafki wiszące), zestaw dla podpięcia instalacji wod-kan, tj. zlew, umywalka wraz z osprzętem i armaturą; e. dostawa i montaż podwalin pod kontenery dla eliminacji ewentualnych nierówności istniejącej płyty fundamentowej; f. transport kontenerów wraz z rozładunkiem; g. usługi dźwigowe (przeniesienie kontenerów do docelowej lokalizacji przez istniejące ogrodzenie); h. montaż/połączenie kontenerów; i. adaptacja kontenerów do założonego układu funkcjonalnego (np. demontaż/montaż ścianek); j. wykonanie wzmocnienia pod sejf z blachy ryflowanej ocynk, wymiary ok 0,8x 0,8 m, waga ok 1000 kg )lokalizacja wg wytycznych od najemcy kontenerów); k. kontenery kompatybilne, z możliwością wzajemnego łączenia, w standardowym wyposażeniu w zakresie konstrukcji kontenerów, wydzieleń termicznych (podłóg, ścian, dachów), okien (minimum 1 okno na kontener; standardowa izolacja szkleń), drzwi (1 drzwi na kontener) i standardowym wyposażeniem (standardowe 3

4 wykończenie przegród zewnętrznych i wewnętrznych, oświetlenie 2xlampa jarzeniowa; 1xgrzejnik płytowy/konwektor z termostatem, koryta pod rozprowadzenie przewodów zasilających; w przypadku kontenera sanitarnego dodatkowo: minimum 2xkabina WC, 1xpisuar, minimum 2xumywalka z armaturą, ścianki działowe z drzwiami wewnętrznymi); 2. doprowadzenia instalacji sanitarnej: a. zmiana istniejącej wewnętrznej instalacji wodno-kanalizacyjnej polegająca na jej ewentualnym skróceniu i przystosowaniu do włączenia do wewnętrznej instalacji wodno-kanalizacyjnej w kontenerach; b. wykonanie ocieplenia i zabudowy istniejącego rurażu wodno-kanalizacyjnego; c. rozprowadzenie instalacji wodno-kanalizacyjnej w kontenerach dla włączenia zestawów sanitarnych - toalety, umywalki oraz infrastruktury w pomieszczeniu/kontenerze socjalnym umywalka, zlew; d. wyposażenie kontenerów w klimatyzatory typu split (jednostka zewnętrzna i wewnętrzna) wraz z rozprowadzeniem instalacji (w tym instalacji zasilającej); 3. doprowadzenia instalacji elektrycznej: a. montaż rozdzielnicy budowlanej; b. przebudowa istniejącego przyłącza elektrycznego (wykopanie części przyłącza, przeniesienie w kierunku wschodnim do dogodnej lokalizacji dla włączenia do rozdzielnicy budowlanej ok. 2m); c. wykonanie uziemienia; d. rozprowadzenie instalacji elektrycznej wewnątrz kontenerów 60 szt. gniazdek elektrycznych (rozmieszczenie wg szczegółowych wytycznych od najemcy kontenerów); e. wykonanie sprawdzeń i pomiarów końcowych wykonanej instalacji; 4. dorowadzenia instalacji teletechnicznej: a. dorowadzenie wewnętrznego połączenia światłowodowego z budynku terminala pasażerskiego (miejsce włączenia: szafa A3, zlokalizowana na kondygnacji piwnic, w narożniku południowo-zachodnim budynku terminala pasażerskiego) do studni kanalizacyjnej w sąsiedztwie kontenerów (vide informacja w pkt 1 OPZ); trasa prowadzenia: istniejąca kanalizacja teletechniczna; b. wykonanie wewnętrznego połączenia światłowodowego pomiędzy istniejącą studnią kanalizacji teletechnicznej a kontenerami brak kanalizacji teletechnicznej; konieczność wykonania przekopu, w tym pod istniejącym ogrodzeniem stalowym na podmurówce betonowej i ułożenia przewodów w gruncie (ok. 50cm poniżej poziomu terenu); doprowadzenie instalacji teletechnicznej do szafy wewnątrz kontenerów; c. dostawa i montaż szafy teletechnicznej 18U wraz z wyposażeniem: 3x patch panele kat. 5E, 2x półka 19, 3 x organizer kabli; d. rozprowadzenie sieci komputerowej wewnątrz kontenerów 30 gniazdek komputerowych (rozmieszczenie wg szczegółowych wytycznych od najemcy kontenerów); e. wykonanie sprawdzeń i pomiarów końcowych wykonanej instalacji; 5. wykonania dojścia do kontenerów: a. osadzenie płyt chodnikowych na istniejącej podsypce z piasku. 4

5 Szczegółowe warunki dotyczące realizacji Przedmiotu Zamówienia: 1. prace prowadzone w obrębie strefy zastrzeżonej Portu Lotniczego (konieczność przekazania informacji do Służby Ochrony Lotniska o planowanych pracach i ich terminie; konieczność zapewnienia asysty na czas przejazdu z punktu kontroli do miejsca prowadzenia prac); 2. Wykonawca zapewni nadzór nad pracownikami wyznaczonej w tym celu osoby, która dysponuje przepustką do strefy zastrzeżonej lub za pewni asystę wartownika Służby Ochrony Lotniska, którego koszt pracy wynosi 50 zł za godz. (wartownik SOL może nadzorować max. 5 pracowników) i poniesie koszty związane z w/w asystą. Maksymalna ilość nadzorowanych pracowników wynosi 5 osób na jedną osobę nadzorującą; 3. ze względu na utrzymanie niezakłóconej obsługi pasażerów, prace w obrębie strefy zastrzeżonej będzie można wykonywać jedynie w godzinach ustalonych z Zamawiającym; 4. wjazd na teren strefy zastrzeżonej: punkt kontroli przy budynku Cargo; przejazd na miejsce prac: droga techniczna wzdłuż budynku terminala pasażerskiego i Płyty Postojowej Samolotów, użytkowna przez służby operujące na terenie Portu Lotniczego (w tym wykorzystywana dla transportu pasażerów pomiędzy budynkiem terminala a statkami powietrznymi); 5. konieczność przekazania z 5-dniowym wyprzedzeniem informacji dotyczących planowanego do wykorzystania dźwigu: termin i godziny pracy, współrzędne geodezyjne usytuowania dźwigu, maksymalna wysokość ramienia, rzędna terenu ustawienia dźwigu, maksymalna rzędna pracy ramienia dźwigu, odległość dźwigu od osi drogi startowej, odległość dźwigu od progu drogi startowej; 6. konieczność właściwego oznakowania dźwigu wykorzystywanego do montażu kontenerów w uzgodnieniu z Zamawiającym; 7. Gwarancja: a. po wykonaniu prac musi nastąpić odbiór prac przy udziale przedstawicieli Wykonawcy oraz pracowników Zamawiającego; b. okres gwarancji 2 lata na cały przedmiot zamówienia licząc od dnia podpisania Protokołu Odbioru. 8. Wykonawca zobowiązany jest w związku z realizacją przedmiotu Umowy do przywrócenia terenu objętego prowadzonymi pracami do stanu pierwotnego w jakim teren był przekazany do realizacji Umowy; 9. po wykonaniu zadania, Wykonawca dostarczy dokumentację powykonawczą (obejmującą branżę architektoniczno-konstrukcyjną (lokalizacja kontenerów, układ pomieszczeń), branżę sanitarną, elektryczną i teletechniczną wraz ze stosownymi pomiarami i sprawdzeniami) wraz z oświadczeniem oraz potwierdzającymi je certyfikatami, że wszystkie zastosowane materiały budowlane posiadają certyfikaty i aprobaty techniczne zgodnie z wymaganiami ustawy z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (tekst jednolity: Dz. U r. poz wraz z przepisami wykonawczymi) nie są materiałami łatwo zapalnymi, których produkty rozkładu termicznego nie są bardzo toksyczne lub intensywnie dymiące. Załączniki: 1) Załącznik nr 1 dokumentacja fotograficzna; 2) Załącznik nr 2 mapa do celów projektowych w formacie edytowalnym.dwg 5
