1 Nr sprawy: 6/RA-AI/2017 załącznik nr 1 Opis Przedmiotu Zamówienia Program Funkcjonalno Użytkowy/ dla zadania pn.: Budowa linii światłowodowej na terenie Zielonej Góry i na terenie Nowej Soli CPV: (usługi architektoniczne, budowlane, inżynieryjne i kontrolne) (roboty budowlane w zakresie budowy linii komunikacyjnych) (roboty instalacyjne w budynkach) Inwestor: Uniwersytet Zielonogórski ul. Licealna 9, Zielona Góra Opracowano przy współpracy: Centrum Komputerowe UZ Dział Inwestycji UZ Zielona Góra, lipiec 2017 Strona 1 z 6

2 Nr sprawy: 6/RA-AI/2017 załącznik nr 1 Rozdział I. Opis ogólny przedmiotu zamówienia 1. Przedmiotem zamówienia jest: wykonanie dokumentacji projektowych wraz z budową linii światłowodowej na terenie Zielonej Góry i na terenie Nowej Soli. 2. Specyfikacja techniczna realizacji inwestycji 2.1.Zadanie pn.: Budowa linii światłowodowej na terenie Zielonej Góry ul. Sulechowska dotyczy opracowania dokumentacji projektowej i instalacji kabla światłowodowego. Zadanie należy wykonać zgodnie z projektem technicznym dzierżawy kanalizacji operatora Orange Polska ( Projekt wykonawczy ) oraz poniższymi założeniami szczegółowymi: ze studni operatora Orange PL Zielona Góra/CZ1/A/089 ułożyć kabel światłowodowy 48J zgodnie z projektem technicznym dzierżawy do studni Zielona Góra/CZ1/A/088/3, a następnie w istniejącej kanalizacji poprowadzić do obiektu Komendy Miejskiej Państwowej Straży Pożarnej. Kabel światłowodowy w budynku poprowadzić zgodnie z zaleceniami administratora budynku, w pomieszczeniu serwerowni należy do istniejącej szafy teleinformatycznej wprowadzić kabel magistralny 48J, umieszczając w szafie nową światłowodową przełącznicę panelową o wysokości 2U na stelażu 19 (PS 19/2U/SC/APC). Panel wyposażyć w adaptery SC/APC (48 sztuk) i wyprowadzić na nim 48 włókien. Zapas kabla min. 20 m pozostawić zwinięty w cokole szafy lub skrzynce zapasu, którą należy zamontować obok szafy teleinformatycznej. w studni operatora Orange PL Zielona Góra/CZ1/A/089 przygotować układany kabel na potrzeby wykonania połączenia z istniejącym kablem światłowodowym w istniejącym złączu kablowym ZP07. Zapewnić asystę techniczną w trakcie włączania nowo ułożonego kabla do złącza ZP07. niewykorzystane włókna w studni operatora Orange PL Zielona Góra/CZ1/A/089 pozostawić jako wolne. 2.2.Zadanie pn.: Budowa linii światłowodowej na terenie Nowej Soli ul. Piłsudskiego dotyczy opracowania dokumentacji projektowej i instalacji kabla światłowodowego. Zadanie należy wykonać zgodnie z projektami technicznymi dzierżawy kanalizacji operatora Orange PL oraz poniższymi założeniami szczegółowymi: ze studni operatora Orange PL Nowa Sól/A/A2/21 ułożyć kabel światłowodowy 48J zgodnie z projektem technicznym dzierżawy do studni OPL A/A28 oraz z wykorzystaniem kanalizacji teletechnicznej Państwowej Straży Pożarnej do obiektu Komendy Miejskiej Państwowej Straży Pożarnej (ul. J. Piłsudskiego 65A), w komendzie PSP w pomieszczeniu serwerowni należy zainstalować szafę teleinformatyczną o wysokości 8U, do szafy teleinformatycznej wprowadzić kabel magistralny 48J, umieszczając w szafie nową światłowodową przełącznicę panelową o wysokości 2U na stelażu 19 (PS 19/2U/SC/APC). Panel wyposażyć w adaptery SC/APC (48 sztuk) i wyprowadzić na nim 48 włókien. Kabel światłowodowy w budynku poprowadzić zgodnie z zaleceniami administratora budynku. Zapas kabla min. 20 m pozostawić zwinięty w cokole szafy lub skrzynce zapasu, którą należy Strona 2 z 6

3 Nr sprawy: 6/RA-AI/2017 załącznik nr 1 zamontować obok szafy teleinformatycznej. Do szafy doprowadzić zasilanie 1x230V. w studni OPL A/A28 należy umieścić mufę z zapasem po 20 m kabla 48J z każdej strony mufy, następnie z mufy wyprowadzić kabel 12J do budynku CKZiU Elektryk przy ul. Józefa Piłsudskiego 65 (jeśli nie ma istniejącego nawiązania, to zaprojektować i wybudować rurociąg do budynku). w budynku CKZiU Elektryk w pomieszczeniu serwerowni należy zainstalować szafę teleinformatyczną o wysokości 8U, do szafy teleinformatycznej wprowadzić kabel światłowodowy 12J, umieszczając w szafie nową światłowodową przełącznicę panelową o wysokości 1U na stelażu 19 (PS 19/1U/SC/APC). Kabel światłowodowy w budynku poprowadzić zgodnie z zaleceniami administratora budynku. Panel wyposażyć w adaptery SC/APC (12 sztuk) i wyprowadzić na nim 12 włókien. Zapas kabla min. 20 m pozostawić zwinięty w cokole szafy lub skrzynce zapasu, którą należy zamontować obok szafy teleinformatycznej. Do szafy doprowadzić zasilanie 1x230V. w studni operatora Orange PL Nowa Sól/A/A2/21 przygotować układany kabel na potrzeby wykonania połączenia z istniejącym kablem światłowodowym w istniejącym złączu kablowym ZP11. Zapewnić asystę techniczną w trakcie włączania nowo ułożonego kabla do złącza ZP11. niewykorzystane włókna kabla magistralnego (48J) w studni operatora Orange PL pozostawić jako wolne. Rozdział II. Opis wymagań Zamawiającego w stosunku do przedmiotu zamówienia 1. Prace projektowe 1) Prace projektowe muszą być wykonane z należytą starannością, w sposób zgodny z Prawem budowlanym, Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji w sprawie uzgadniania projektu budowlanego pod względem ochrony przeciwpożarowej z dnia 16 czerwca 2003 r., Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów z dnia 7 czerwca 2010 r., Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie z dnia 12 kwietnia 2002 r., a także zgodnie z obowiązującymi wymaganiami innych ustaw i norm, zasadami wiedzy technicznej oraz ustaleniami dokonanymi ze służbami technicznymi Zamawiającego oraz przyszłymi użytkownikami. 2) Wszystkie materiały przewidziane w projekcie do wykonania przedmiotu zamówienia muszą być zgodne z Ustawą o wyrobach budowlanych (Dz. U. nr 92, poz. 881) oraz innymi obowiązującymi przepisami. 3) Opracowana dokumentacja musi być wzajemnie skoordynowana technicznie z Projektami Technicznymi dla dzierżawy kanalizacji kablowej: a) PROJEKT WYKONAWCZY Budowa kabla światłowodowego dla Uniwersytetu Zielonogórskiego w kanalizacji Orange Polska S.A. w Zielonej Górze, lokalizacja Zielona Góra, ul. Sulechowska 42 studnia OPL B088/3. b) PROJEKT WYKONAWCZY Budowa kabla światłowodowego dla Uniwersytetu Zielonogórskiego w kanalizacji Orange Polska S.A. w Zielonej Górze, lokalizacja Nowa Sól ul. Piłsudskiego studnia A2/21 i kompletna z punktu widzenia celu któremu ma służyć. Musi zawierać wymagane potwierdzenia sprawdzeń rozwiązań projektowych w zakresie wynikającym z przepisów, wymagane opinie, uzgodnienia, zgody, decyzje i pozwolenia w zakresie wynikającym z przepisów. Strona 3 z 6

4 Nr sprawy: 6/RA-AI/2017 załącznik nr 1 4) Wykonawca zobowiązany jest do uzyskania we własnym zakresie map do projektowania. 5) Wykonawca dla potrzeb sporządzenia dokumentacji zobowiązany jest dokonać w niezbędnym zakresie stosownych inwentaryzacji budynków w związku z tym, że Zamawiający nie posiada dokumentacji budowlanych tych budynków. 6) Wykonawca przekaże Zamawiającemu dokumentację projektową w zakresie budowy przedmiotowych sieci światłowodowych: - po 2 egz. w wersji papierowej - po 1 egz. w wersji elektronicznej np. płyta CD-R, 7) do opracowanego projektu Wykonawca winien uzyskać prawomocne decyzje o pozwoleniu na budowę lub dokonać prawomocnego zgłoszenia o przystąpieniu do robót nie wymagających pozwolenia na budowę. Uwaga: Dokumentacja projektowa objętą zamówieniem to projekt budowlany wraz z niezbędnymi elementami wykonawczymi. 2. Budowa łączy światłowodowych wraz z włączeniem do punktów koncentracji sieci komputerowej w poszczególnych obiektach. 1) Zgodnie z wykonanym przez siebie i uzgodnionym projektem budowlanym z elementami wykonawczymi, Wykonawca zobowiązany jest do realizacji robót budowlanych polegających na budowie linii światłowodowych wprowadzonych do poszczególnych węzłów łączności. Jeżeli w trakcie robót na terenie Nowej Soli okaże się, że brak jest istniejącego nawiązania, Wykonawca zobowiązany jest zaprojektować i wybudować rurociąg do budynku. 2) Dla potrzeb wykonania sieci światłowodowej, będzie dokonywane przez Zamawiającego przy udziale użytkowników, przekazanie terenu budowy, a następnie odbiór tego terenu po zakończeniu robót. 3) Wykonawca zobowiązany jest do uzgodnienia terminu przejęcia terenu budowy i rozpoczęcia robót z wyprzedzeniem nie mniej niż 2-ch dni roboczych. 4) Przed przystąpieniem do realizacji robót Wykonawca zobowiązany jest do uzyskania wszelkich koniecznych uzgodnień i decyzji. 5) Przez cały okres realizacji robót Wykonawca zobowiązany jest do właściwego oznaczania i zabezpieczania terenu robót, a po zakończeniu robót do wykonania wszystkich prac odtworzeniowych i porządkowych. 3. Budowa wciągnięcie kabli światłowodowych do kanalizacji kablowej Operatora Orange Polska zgodnie z projektami technicznymi dla dzierżawy kanalizacji kablowej 1) Zamawiający oświadcza, że dla potrzeb realizacji budowy wciągnięcia kabli światłowodowych do dzierżawionej kanalizacji kablowej posiada pozytywnie ocenione przez Orange Polska wnioski o dzierżawę kanalizacji kablowej. 2) Zamawiający oświadcza, że posiada podpisaną umowę na dzierżawę kanalizacji z operatorem Orange Polska oraz projekty techniczne dla dzierżawy kanalizacji kablowej, które stanowią element niniejszego OPZ. 3) Zamawiający oświadcza, że dla potrzeb realizacji obu w/w zadań otrzymał warunki techniczne na wprowadzenie kabli światłowodowych od firmy EXATEL S.A. do Strona 4 z 6

5 Nr sprawy: 6/RA-AI/2017 załącznik nr 1 złączy stanowiących własność PCSS oraz od firmy PCSS warunki techniczne na włączenie linii odgałęźnej do włókien regionalnych sieci PIONIER. 4) Wykonawca zobowiązany jest do realizacji robót budowlanych w oparciu o opracowane przez siebie projekty budowlane oraz zgodnie z projektami technicznymi dla dzierżawy kanalizacji kablowej. 5) Przed przystąpieniem do realizacji robót Wykonawca zobowiązany jest do uzyskania wszelkich koniecznych uzgodnień i decyzji. 6) Wykonawca z wyprzedzeniem nie mniej niż 2-ch dni roboczych zobowiązany jest do uzgodnienia terminu przejęcia terenu i rozpoczęcia robót. 7) Wykonawca przez okres realizacji robót zobowiązany jest do właściwego oznakowania i zabezpieczania terenu robót, a po ich zakończeniu do wykonania wszystkich prac odtworzeniowych i porządkowych. 4. Wymagania wspólne dla całego zakresu robót budowlanych 1) Po zakończeniu całego zakresu robót budowlanych Wykonawca zobowiązany jest do wykonania wszystkich badań i sprawdzeń wymaganych odrębnymi przepisami. Jeżeli w trakcie badań zostaną stwierdzone wady lub usterki w zrealizowanych sieciach, łączach lub instalacji Wykonawca zobowiązany jest do ich usunięcia i powtórzenia badań. 2) Wykonawca zobowiązany jest do sporządzania dokumentacji powykonawczej w ilości: - 1 kpl. w wersji papierowej - 1 kpl. dokumentacji w wersji elektronicznej, która stanowić będzie załącznik do końcowego protokołu odbioru robót. 3) Wykonawca do końcowego protokołu odbioru robót zobowiązany jest załączyć: projekt powykonawczy wraz z powykonawczą mapa geodezyjną, specyfikację wykorzystanych materiałów, kpl. atestów zgodności parametrów wykorzystanych materiałów z obowiązującymi normami, protokoły z dokonanych niezbędnych odbiorów zewnętrznych, decyzje, pozwolenia, certyfikaty oraz protokoły z pomiarów i badań sieci światłowodowych i okablowania a także wszystkich innych dokumentów powykonawczych z realizacji umowy. 4) Wykonawca zobowiązany jest sporządzić zestawienie przekazywanej dokumentacji powykonawczej. 5) Wszystkie przekazywane dokumenty powykonawcze muszą być sporządzone w języku polskim. Uwaga: Wszelkie prace projektowe, budowlane i pomocnicze nie wyszczególnione, a niezbędne do właściwego i kompletnego wykonania zadania, należy traktować jako oczywiste i uwzględnić w kosztach oraz terminie wykonania przedmiotu zamówienia. W załączeniu 1. Zał. nr 1 do OPZ: PROJEKT WYKONAWCZY Budowa kabla światłowodowego dla Uniwersytetu Zielonogórskiego w kanalizacji Orange Polska S.A. w Zielonej Górze, lokalizacja Zielona Góra, ul. Sulechowska 42 studnia OPL B088/3. 2. Zał. nr 2 do OPZ: Pismo firmy EXATEL S.A. nr KW z dnia dotyczące wydania warunków technicznych na wprowadzenie kabla światłowodowego (własność PCSS) do złącza ZP07 w Zielonej Górze ul Sulechowska. Strona 5 z 6

6 Nr sprawy: 6/RA-AI/2017 załącznik nr 1 3. Zał. nr 1 do OPZ: Pismo firmy PCSS l.dz. 542/02/17 z dnia dotyczące wydania warunków technicznych na włączenie linii odgałęźnej do włókien regionalnych PIONIER w Zielonej Górze ul Sulechowska 4. Zał. nr 4 do OPZ: PROJEKT WYKONAWCZY Budowa kabla światłowodowego dla Uniwersytetu Zielonogórskiego w kanalizacji Orange Polska S.A. w Zielonej Górze, lokalizacja Nowa Sól ul. Piłsudskiego studnia A2/21 5. Zał. nr 5 do OPZ: Pismo firmy EXATEL S.A. nr KW z dnia dotyczące wydania warunków technicznych na wprowadzenie kabla światłowodowego (własność PCSS) do złącza ZP11w Nowej Soli, Rondo Staszica. 6. Zał. nr 6 do OPZ: Pismo firmy PCSS l.dz. 543/02/17 z dnia dotyczące wydania warunków technicznych na włączenie linii odgałęźnej do włókien regionalnych PIONIER w Nowej Soli ul Piłsudskiego. Strona 6 z 6

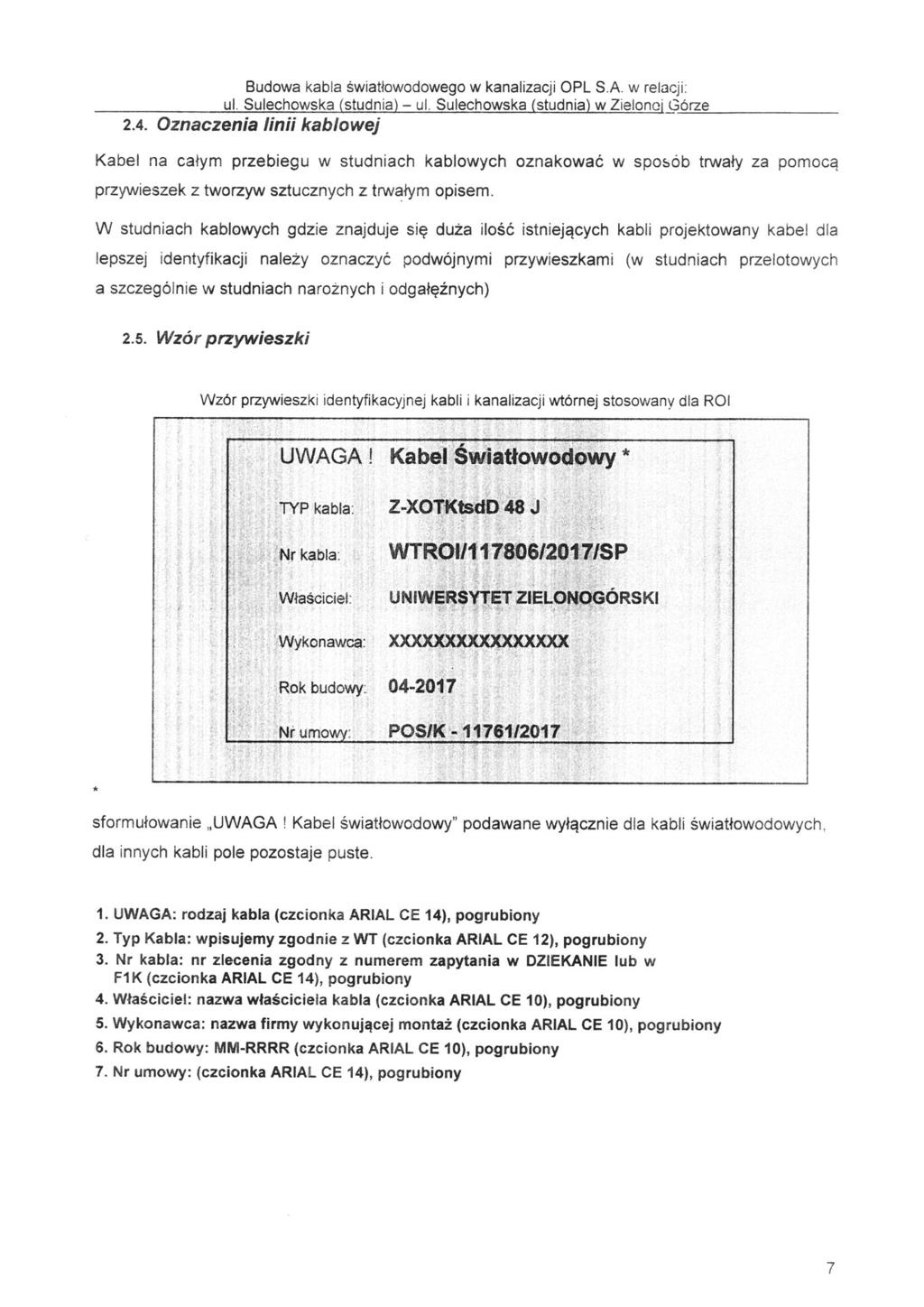

7
