2 Spis treści. Kuchenka oddziałowa Pokój badań i wywiadów Pokój diagnostyczno zabiegowy Pokój lekarski I Pokój lekarski II Pokój pielęgniarki oddziałowej Pokój przygotowania pielęgniarski Brudownik Wymogi technicznie mebli Uwagi... 3

3 . Kuchenka oddziałowa Widoki Rys. Widok z góry Rys. Widok ściany północnej 3

4 Rys.3 Widok ściany południowej Rys.4 Widok z góry z naniesionymi wymiarami 4

5 Wykaz mebli Nr Opis Wymiary w cm. (szer x wys x gl) Ilość (szt.) Szafka stojąca, wewnątrz 60 x 85 x 60 Szafka stojąca z 4 szufladami 60 x 85 x 60 3 Szafka stojąca, wewnątrz 80 x 85 x 60 4 Szafka wisząca, wewnątrz 80 x 60 x 30 5 Szafka wisząca front ramka aluminiowa ze szkłem mlecznym, wewnątrz 60 x 60 x 30 6 Szafka wisząca, wewnątrz 60 x 60 x 30 7 Szafka wisząca z ociekarką 80 x 60 x 30 Wygląd 5

6 8 Szafka wolnostojąca z blatem roboczym, wewnątrz 80 x 85 x 50 6

7 . Pokój badań i wywiadów Widoki Rys.5 Widok z góry Rys.6 Widok ściany północnej 7

8 Rys.7 Widok ściany południowej Rys.8 Widok z góry z naniesionymi wymiarami 8

9 Wykaz mebli Nr Opis Wymiary w cm. (szer x wys x gl) Ilość (szt.) Biurko z kontenerem z drzwiczkami z półką w środku, szufladką, pulpitem pod klawiaturę i deskorolką pod jednostkę centralną komputera. 30 x 80 x 65 Szafka wisząca nad biurkiem, wewnątrz jedna półka 40 x 7 x 30 3 Klapa wisząca + półka 60 x 36 x x 30 4 Szafa z drzwiami suwanymi, wewnątrz półki na segregatory całość wykonana z płyty 60 x 80 x 60 5 Szafka stojąca z szufladami 60 x 85 x 60 6 Szafka stojąca, wewnątrz 60 x 85 x 60 7 Szafka wisząca, wewnątrz 60 x 7 x 30 Wygląd 9

10 3. Pokój diagnostyczno zabiegowy Widoki Rys.9 Widok z góry Rys.0 Widok ściany północnej 0

11 Rys. Widok ściany południowej Rys. Widok z góry z naniesionymi wymiarami

12 Wykaz mebli Nr Opis Wymiary w cm. (szer x wys x gl) Ilość (szt.) Biurko z kontenerem z drzwiczkami z półką w środku, szufladką, pulpitem pod klawiaturę i deskorolką pod jednostkę centralną komputera. 5 x 80 x 60 Szafka wisząca nad biurkiem, wewnątrz jedna półka 6,5 x 7 x 30 3 Szafka stojąca z szufladami 60 x 85 x 60 4 Szafka stojąca, wewnątrz 75 x 85 x 60 5 Szafka wisząca, wewnątrz 60 x 7 x 30 6 Zestaw klap Górna front z płyty Dolna front z ramki aluminiowej ze szkłem mlecznym 75 x 7 x 30 7 Zabudowa z drzwiami otwieranymi 80 x 80 x 40 Wygląd

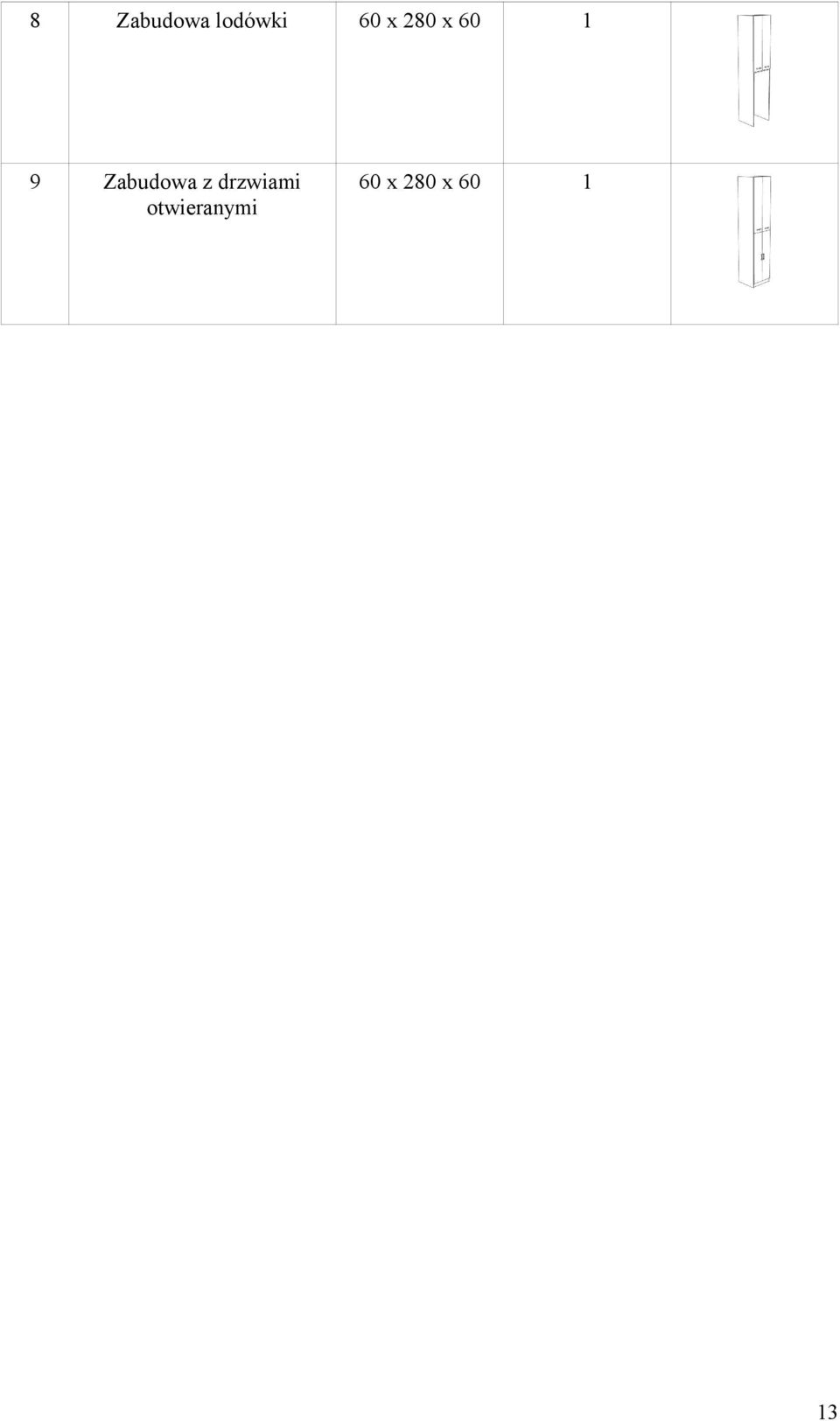

13 8 Zabudowa lodówki 60 x 80 x 60 9 Zabudowa z drzwiami otwieranymi 60 x 80 x 60 3

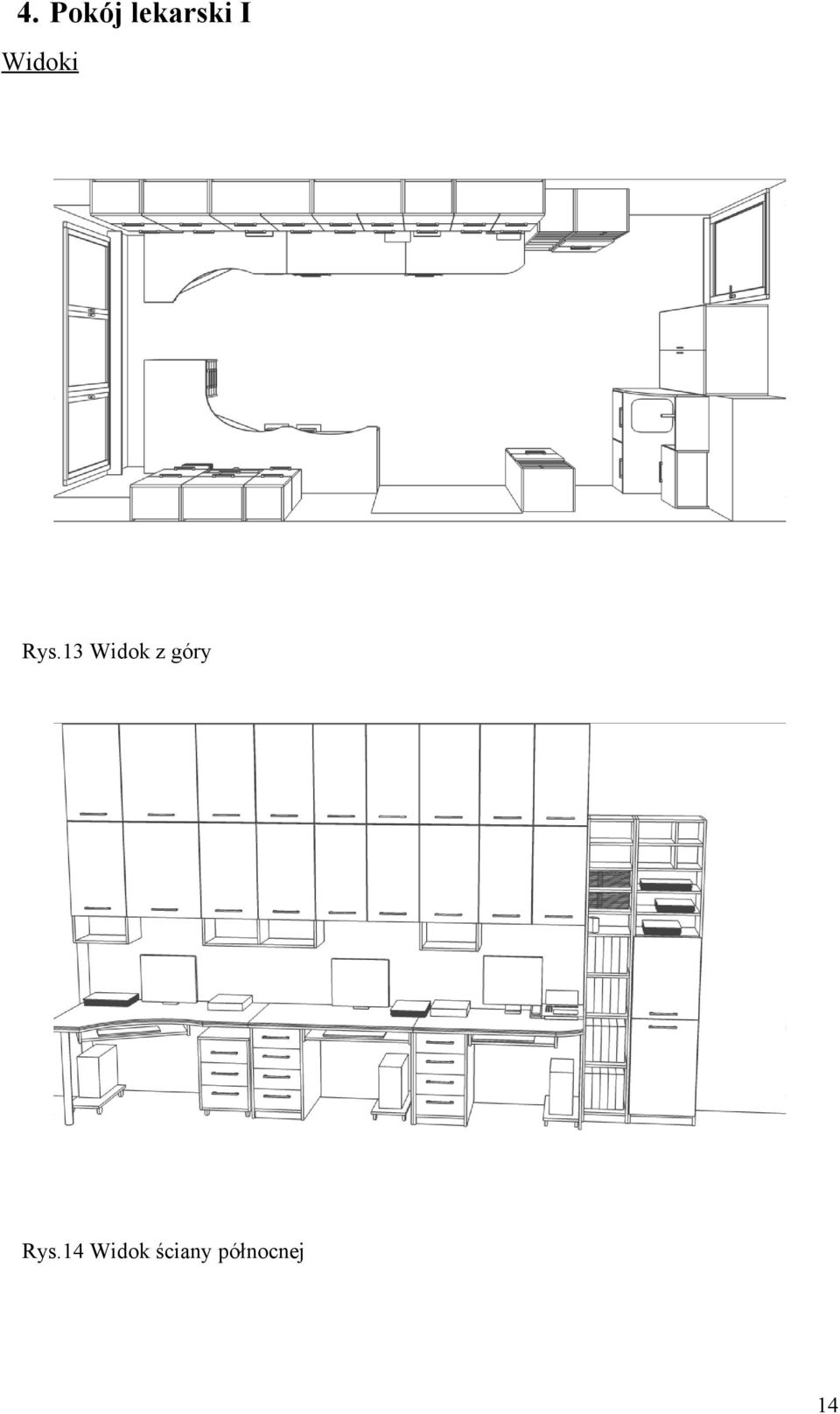

14 4. Pokój lekarski I Widoki Rys.3 Widok z góry Rys.4 Widok ściany północnej 4

15 Rys.5 Widok ściany wschodniej Rys.6 Widok ściany południowej 5

16 Rys.7 Widok z góry z naniesionymi wymiarami 6

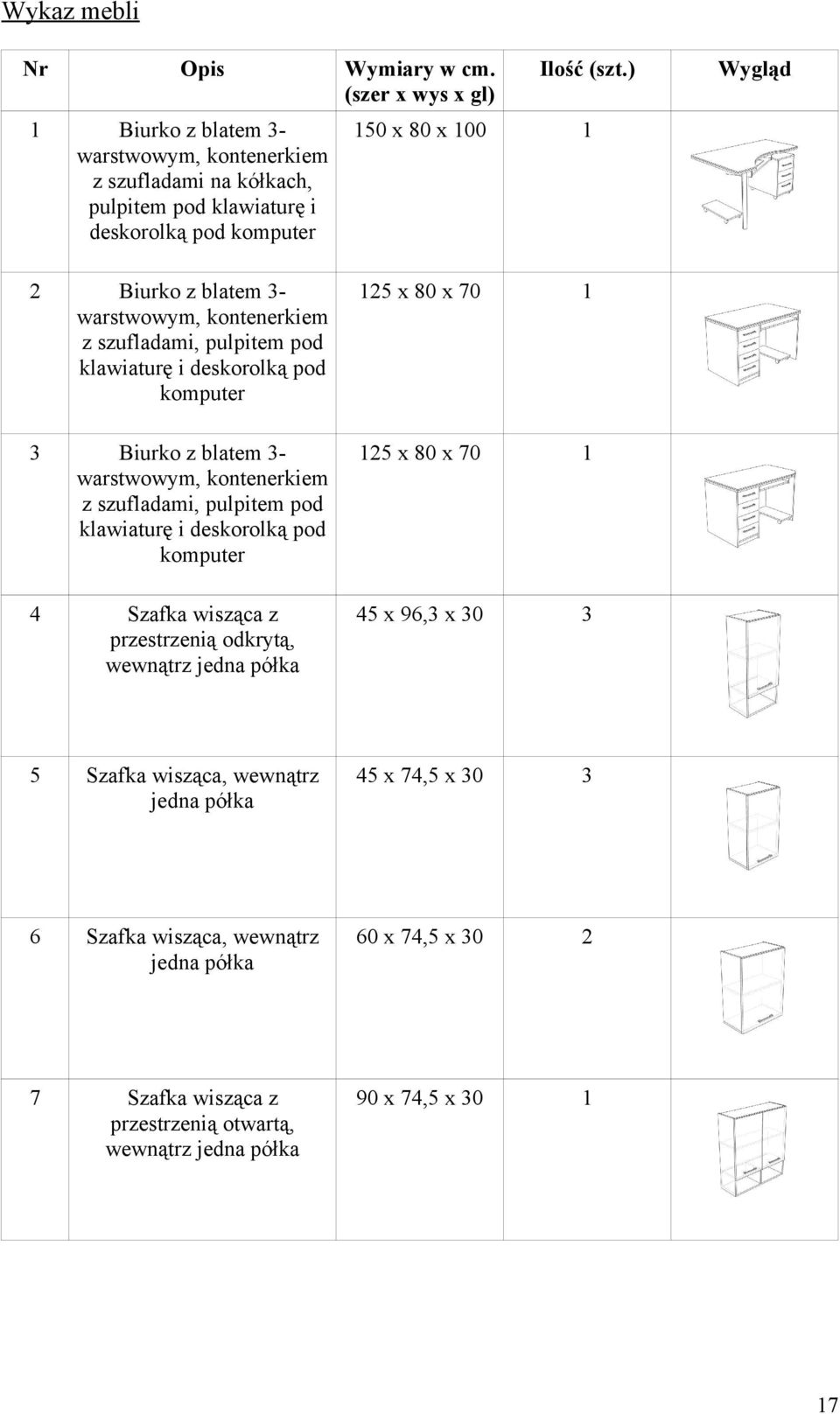

17 Wykaz mebli Nr Opis Wymiary w cm. (szer x wys x gl) Ilość (szt.) Biurko z blatem 3warstwowym, kontenerkiem z szufladami na kółkach, pulpitem pod klawiaturę i deskorolką pod komputer 50 x 80 x 00 Biurko z blatem 3warstwowym, kontenerkiem z szufladami, pulpitem pod klawiaturę i deskorolką pod komputer 5 x 80 x 70 3 Biurko z blatem 3warstwowym, kontenerkiem z szufladami, pulpitem pod klawiaturę i deskorolką pod komputer 5 x 80 x 70 4 Szafka wisząca z przestrzenią odkrytą, wewnątrz 45 x 96,3 x Szafka wisząca, wewnątrz 45 x 74,5 x Szafka wisząca, wewnątrz 60 x 74,5 x 30 7 Szafka wisząca z przestrzenią otwartą, wewnątrz 90 x 74,5 x 30 Wygląd 7

18 8 Szafka wisząca, wewnątrz 90 x 74,5 x 30 9 Szafka wisząca, wewnątrz 80 x 74,5 x Regał z półkami odkrytymi 35 x 30 x 40 Regał na druki 50 x 30 x 40 Szafa ubraniowa z drążkiem i dwiema półkami w środku 85 x 30 x 60 3 Ścianka działowa 60 x 07 4 Szafka pod zlew 08 x 85 x 60 5 Szafka wisząca, wewnątrz 54 x 7 x 30 8

19 6 Lustro + nadstawka z oświetleniem 54 x 7 x 30 7 Biurko dwustanowiskowe wg projektu 45 x 80 x 40 8 Szafka wisząca z przestrzenią otwartą, wewnątrz 35 x 96,3 x 30 9 Szafka wisząca z przestrzenią otwartą, wewnątrz 35 x 74,5 x 30 0 Zestaw klap Górna: front z ramki aluminiowej ze szkłem mlecznym Dolna: front z płyty wiórowej 55 x 74,5 x 30 Szafka wisząca z przestrzenią otwartą, wewnątrz 55 x 74,5 x 30 9

20 5. Pokój lekarski II Widoki Rys.8 Widok z góry Rys.9 Widok ściany północnej 0

21 Rys.0 Widok ściany południowej Rys. Widok z góry z naniesionymi wymiarami

22 Wykaz mebli Nr Opis Wymiary w cm. (szer x wys x gl) Ilość (szt.) Biurko z blatem 3warstwowym, kontenerkiem z szufladą i drzwiczkami, pulpitem pod klawiaturę i deskorolką pod komputer 70 x 80 x 40 Stół 50 x 75 x 90 3 Szafka stojąca, wewnątrz 00 x 85 x 60 4 Szafka pod zlew 60 x 85 x 60 5 Szafka wisząca, wewnątrz 50 x 7 x 30 6 Lustro + nadstawka z halogenami 6 x 7 7 Biblioteczka 40 x 07 x 40 Wygląd

23 6. Pokój pielęgniarki oddziałowej Widoki Rys. Widok z góry Rys.3 Widok ściany północnej 3

24 Rys.4 Widok ściany południowej Rys.5 Widok z góry z naniesionymi wymiarami 4

25 Wykaz mebli Nr Opis Wymiary w cm. (szer x wys x gl) Ilość (szt.) Szafka stojąca pod TV 60 x 80 x 45 Zabudowa z drzwiami suwanymi, z półkami i częścią na segregatory 0 x 80 x 45 3 Szafa ubraniowa z drzwiami uchylnymi, wewnątrz półka na buty, drążek ubraniowy 45 x 80 x 60 4 Zabudowa z drzwiami suwanymi, wewnątrz półki 4 x 80 x 60 5 Biurko 45 x 80 x 70 6 Szafka wisząca, wewnątrz 60 x 7 x 30 Wygląd 5

26 7. Pokój przygotowania pielęgniarski Widoki Rys.6 Widok z góry Rys.7 Widok ściany północnej 6

27 Rys.8 Szafa na lekarstwa Rys.9 Widok z góry z naniesionymi wymiarami 7

28 Wykaz mebli Nr Opis Wymiary w cm. (szer x wys x gl) Ilość (szt.) Szafka stojąca, wewnątrz 60 x 85 x 60 Szafka stojąca pod zlew 80 x 85 x 60 3 Szafka typu CARGO 30 x 85 x 60 4 Szafka wisząca, wewnątrz 60 x 7 x 30 5 Szafka wisząca, wewnątrz 30 x 7 x 30 6 Lustro na ścianę + nadstawka z halogenami 50 x 30 7 Ścianka działowa 60 x 7 Wygląd 8

29 8 Biurko narożne z częścią informacyjną 3 x 80 x 85 9 Szafka wisząca, wewnątrz 40 x 7 x 30 0 Szafka wisząca, front z ramki aluminiowej ze szkłem mlecznym, wewnątrz 75 x 7 x 30 Stolik 45 x 55 x 60 Szafa na leki 80 x x 50 9

30 8. Brudownik Widoki Rys.30 Widok ogólny zabudowy Rys.3 Widok z góry z naniesionymi wymiarami 30

31 Nr Opis Wymiary w cm. (szer x wys x gł) Ilość (szt.) Zabudowa wnęki z drzwiami suwanymi, wewnątrz półki 06 x 80 x 00 Wygląd 3

32 9. Wymogi techniczne mebli Blaty zgodnie z projektem umeblowania; Blaty w aneksach socjalnych firmy Pfleiderer lub Kronopol ; Meble z płyt laminowanych firmy Kronopol ; Meble muszą mieć powierzchnie gładkie, zmywalne; Okucia meblowe firmy Lambud. 0. Uwagi Przed przystąpieniem do realizacji zamówienia wszystkie wymiary należy sprawdzić w naturze oraz ustalić z poszczególnymi użytkownikami kolorystykę mebli, kolor i kształt okuć oraz pozostałe szczegóły techniczne. 3
