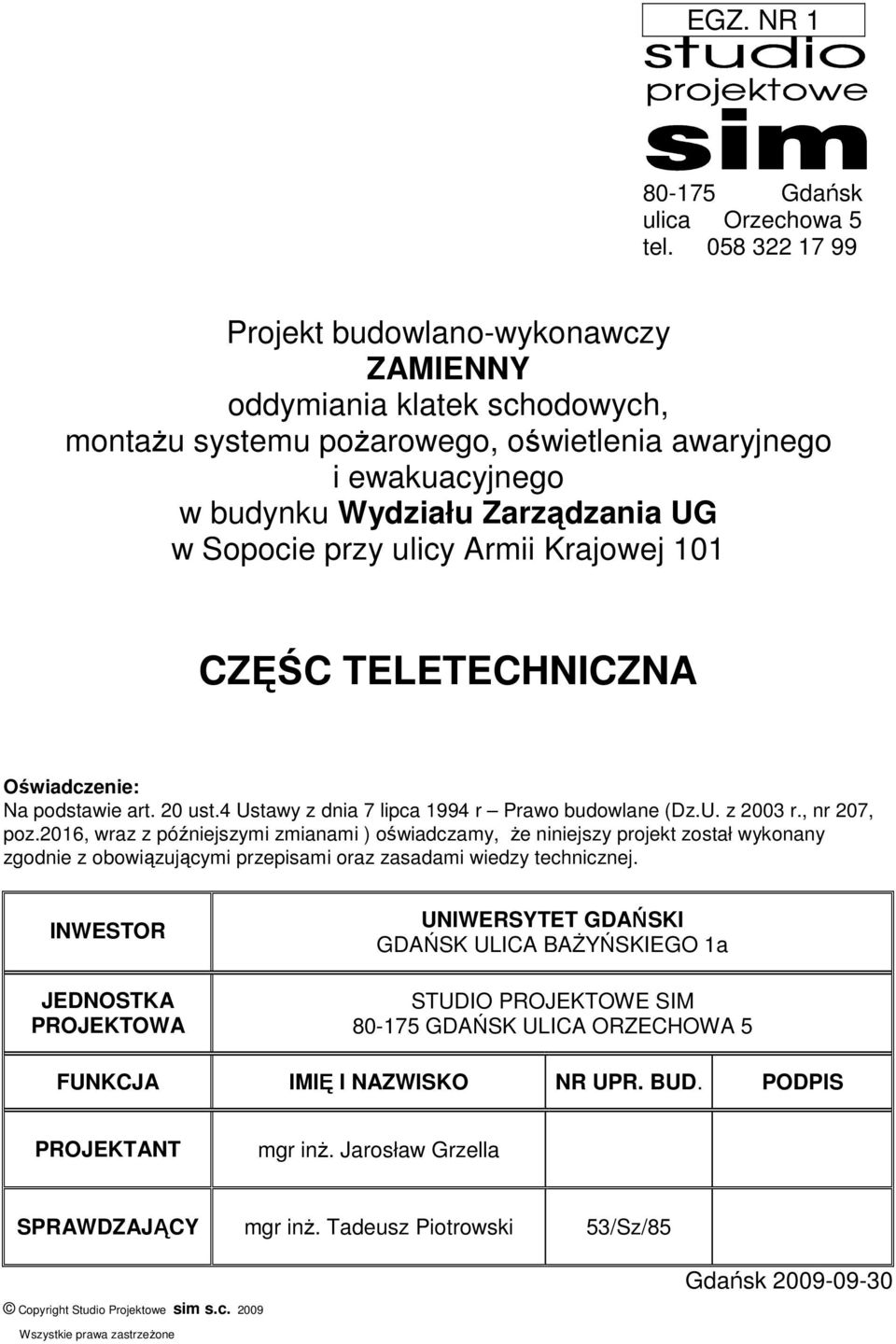

1 EGZ. NR Gdańsk ulica Orzechowa 5 tel Projekt budowlano-wykonawczy ZAMIENNY oddymiania klatek schodowych, montaŝu systemu poŝarowego, oświetlenia awaryjnego i ewakuacyjnego w budynku Wydziału Zarządzania UG w Sopocie przy ulicy Armii Krajowej 101 CZĘŚC TELETECHNICZNA Oświadczenie: Na podstawie art. 20 ust.4 Ustawy z dnia 7 lipca 1994 r Prawo budowlane (Dz.U. z 2003 r., nr 207, poz.2016, wraz z późniejszymi zmianami ) oświadczamy, Ŝe niniejszy projekt został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. INWESTOR JEDNOSTKA PROJEKTOWA UNIWERSYTET GDAŃSKI GDAŃSK ULICA BAśYŃSKIEGO 1a STUDIO PROJEKTOWE SIM GDAŃSK ULICA ORZECHOWA 5 FUNKCJA IMIĘ I NAZWISKO NR UPR. BUD. PODPIS PROJEKTANT mgr inŝ. Jarosław Grzella SPRAWDZAJĄCY mgr inŝ. Tadeusz Piotrowski 53/Sz/85 Copyright Studio Projektowe sim s.c Wszystkie prawa zastrzeŝone Gdańsk

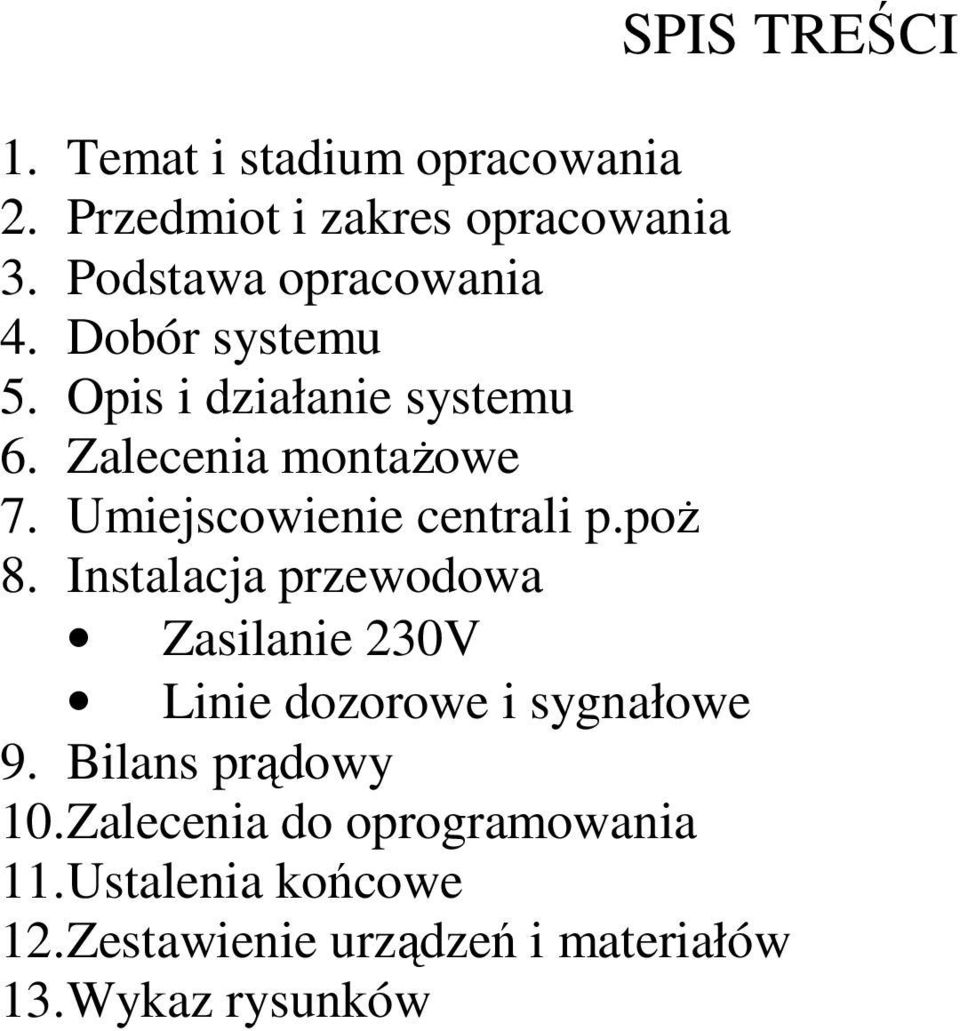

2 SPIS TREŚCI 1. Temat i stadium opracowania 2. Przedmiot i zakres opracowania 3. Podstawa opracowania 4. Dobór systemu 5. Opis i działanie systemu 6. Zalecenia montaŝowe 7. Umiejscowienie centrali p.poŝ 8. Instalacja przewodowa Zasilanie 230V Linie dozorowe i sygnałowe 9. Bilans prądowy 10. Zalecenia do oprogramowania 11. Ustalenia końcowe 12. Zestawienie urządzeń i materiałów 13. Wykaz rysunków

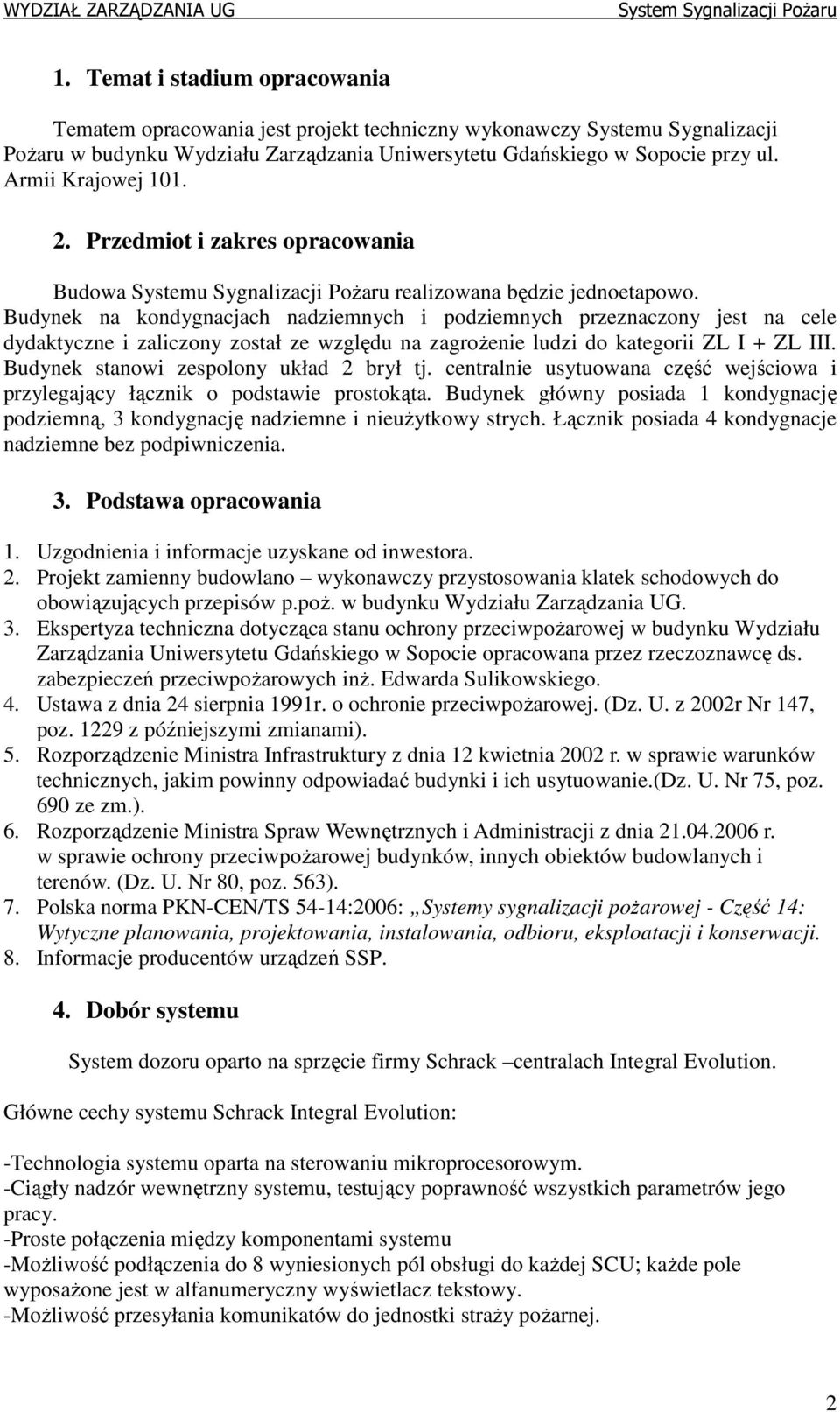

3 1. Temat i stadium opracowania Tematem opracowania jest projekt techniczny wykonawczy Systemu Sygnalizacji PoŜaru w budynku Wydziału Zarządzania Uniwersytetu Gdańskiego w Sopocie przy ul. Armii Krajowej Przedmiot i zakres opracowania Budowa Systemu Sygnalizacji PoŜaru realizowana będzie jednoetapowo. Budynek na kondygnacjach nadziemnych i podziemnych przeznaczony jest na cele dydaktyczne i zaliczony został ze względu na zagroŝenie ludzi do kategorii ZL I + ZL III. Budynek stanowi zespolony układ 2 brył tj. centralnie usytuowana część wejściowa i przylegający łącznik o podstawie prostokąta. Budynek główny posiada 1 kondygnację podziemną, 3 kondygnację nadziemne i nieuŝytkowy strych. Łącznik posiada 4 kondygnacje nadziemne bez podpiwniczenia. 3. Podstawa opracowania 1. Uzgodnienia i informacje uzyskane od inwestora. 2. Projekt zamienny budowlano wykonawczy przystosowania klatek schodowych do obowiązujących przepisów p.poŝ. w budynku Wydziału Zarządzania UG. 3. Ekspertyza techniczna dotycząca stanu ochrony przeciwpoŝarowej w budynku Wydziału Zarządzania Uniwersytetu Gdańskiego w Sopocie opracowana przez rzeczoznawcę ds. zabezpieczeń przeciwpoŝarowych inŝ. Edwarda Sulikowskiego. 4. Ustawa z dnia 24 sierpnia 1991r. o ochronie przeciwpoŝarowej. (Dz. U. z 2002r Nr 147, poz z późniejszymi zmianami). 5. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.(dz. U. Nr 75, poz. 690 ze zm.). 6. Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie ochrony przeciwpoŝarowej budynków, innych obiektów budowlanych i terenów. (Dz. U. Nr 80, poz. 563). 7. Polska norma PKN-CEN/TS 54-14:2006: Systemy sygnalizacji poŝarowej - Część 14: Wytyczne planowania, projektowania, instalowania, odbioru, eksploatacji i konserwacji. 8. Informacje producentów urządzeń SSP. 4. Dobór systemu System dozoru oparto na sprzęcie firmy Schrack centralach Integral Evolution. Główne cechy systemu Schrack Integral Evolution: -Technologia systemu oparta na sterowaniu mikroprocesorowym. -Ciągły nadzór wewnętrzny systemu, testujący poprawność wszystkich parametrów jego pracy. -Proste połączenia między komponentami systemu -MoŜliwość podłączenia do 8 wyniesionych pól obsługi do kaŝdej SCU; kaŝde pole wyposaŝone jest w alfanumeryczny wyświetlacz tekstowy. -MoŜliwość przesyłania komunikatów do jednostki straŝy poŝarnej. 2

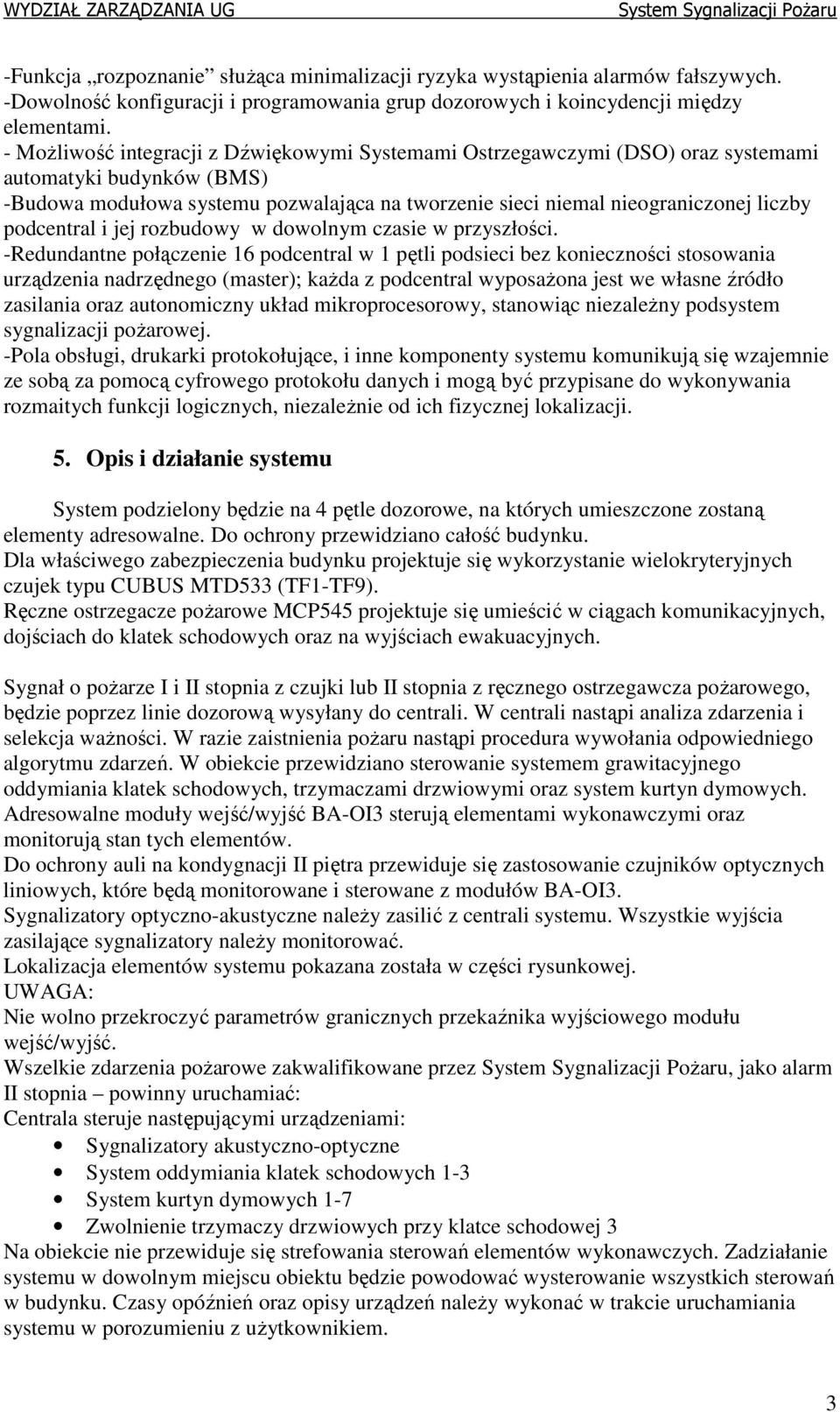

4 -Funkcja rozpoznanie słuŝąca minimalizacji ryzyka wystąpienia alarmów fałszywych. -Dowolność konfiguracji i programowania grup dozorowych i koincydencji między elementami. - MoŜliwość integracji z Dźwiękowymi Systemami Ostrzegawczymi (DSO) oraz systemami automatyki budynków (BMS) -Budowa modułowa systemu pozwalająca na tworzenie sieci niemal nieograniczonej liczby podcentral i jej rozbudowy w dowolnym czasie w przyszłości. -Redundantne połączenie 16 podcentral w 1 pętli podsieci bez konieczności stosowania urządzenia nadrzędnego (master); kaŝda z podcentral wyposaŝona jest we własne źródło zasilania oraz autonomiczny układ mikroprocesorowy, stanowiąc niezaleŝny podsystem sygnalizacji poŝarowej. -Pola obsługi, drukarki protokołujące, i inne komponenty systemu komunikują się wzajemnie ze sobą za pomocą cyfrowego protokołu danych i mogą być przypisane do wykonywania rozmaitych funkcji logicznych, niezaleŝnie od ich fizycznej lokalizacji. 5. Opis i działanie systemu System podzielony będzie na 4 pętle dozorowe, na których umieszczone zostaną elementy adresowalne. Do ochrony przewidziano całość budynku. Dla właściwego zabezpieczenia budynku projektuje się wykorzystanie wielokryteryjnych czujek typu CUBUS MTD533 (TF1-TF9). Ręczne ostrzegacze poŝarowe MCP545 projektuje się umieścić w ciągach komunikacyjnych, dojściach do klatek schodowych oraz na wyjściach ewakuacyjnych. Sygnał o poŝarze I i II stopnia z czujki lub II stopnia z ręcznego ostrzegawcza poŝarowego, będzie poprzez linie dozorową wysyłany do centrali. W centrali nastąpi analiza zdarzenia i selekcja waŝności. W razie zaistnienia poŝaru nastąpi procedura wywołania odpowiedniego algorytmu zdarzeń. W obiekcie przewidziano sterowanie systemem grawitacyjnego oddymiania klatek schodowych, trzymaczami drzwiowymi oraz system kurtyn dymowych. Adresowalne moduły wejść/wyjść BA-OI3 sterują elementami wykonawczymi oraz monitorują stan tych elementów. Do ochrony auli na kondygnacji II piętra przewiduje się zastosowanie czujników optycznych liniowych, które będą monitorowane i sterowane z modułów BA-OI3. Sygnalizatory optyczno-akustyczne naleŝy zasilić z centrali systemu. Wszystkie wyjścia zasilające sygnalizatory naleŝy monitorować. Lokalizacja elementów systemu pokazana została w części rysunkowej. UWAGA: Nie wolno przekroczyć parametrów granicznych przekaźnika wyjściowego modułu wejść/wyjść. Wszelkie zdarzenia poŝarowe zakwalifikowane przez, jako alarm II stopnia powinny uruchamiać: Centrala steruje następującymi urządzeniami: Sygnalizatory akustyczno-optyczne System oddymiania klatek schodowych 1-3 System kurtyn dymowych 1-7 Zwolnienie trzymaczy drzwiowych przy klatce schodowej 3 Na obiekcie nie przewiduje się strefowania sterowań elementów wykonawczych. Zadziałanie systemu w dowolnym miejscu obiektu będzie powodować wysterowanie wszystkich sterowań w budynku. Czasy opóźnień oraz opisy urządzeń naleŝy wykonać w trakcie uruchamiania systemu w porozumieniu z uŝytkownikiem. 3

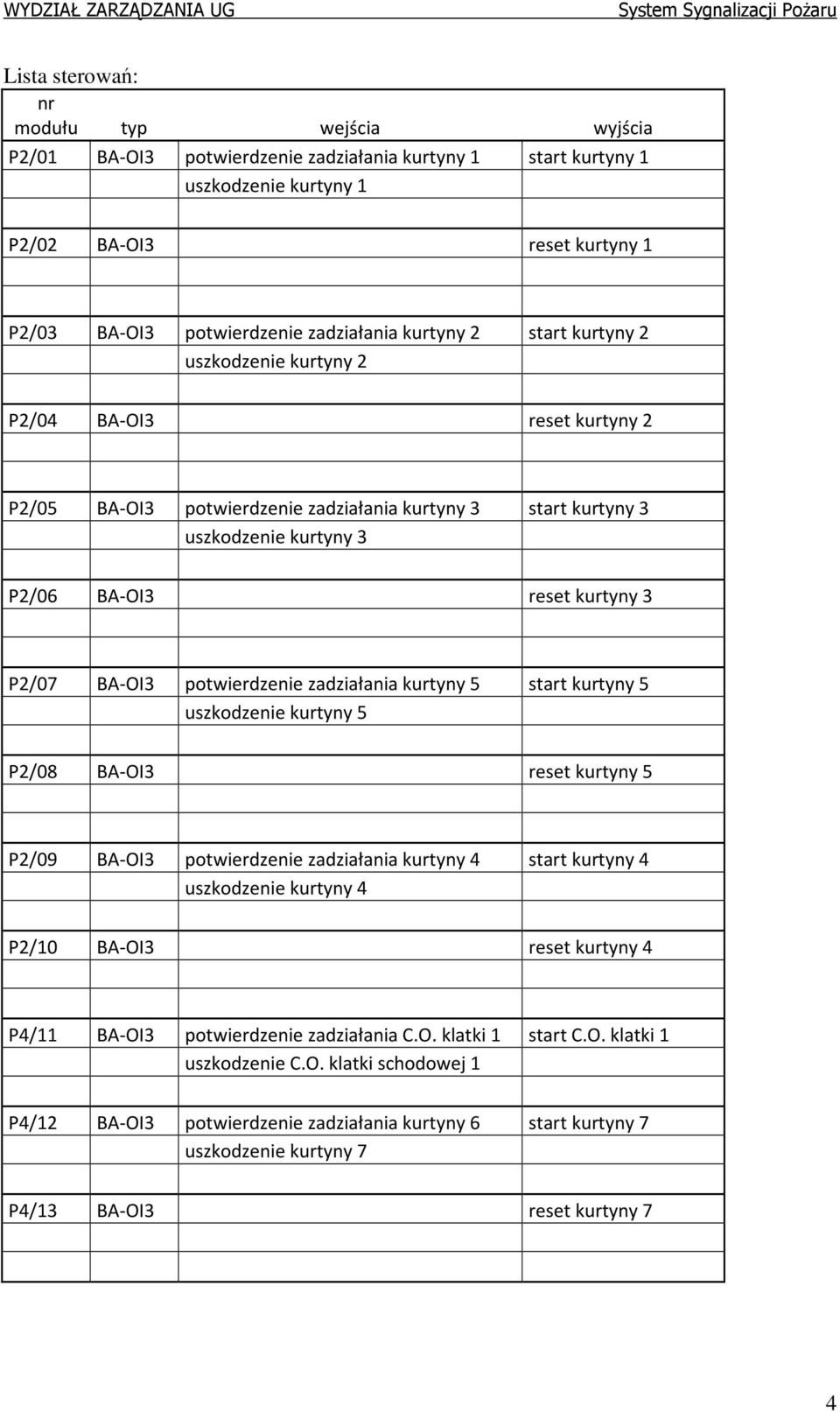

5 Lista sterowań: nr modułu typ wejścia wyjścia P2/01 BA-OI3 potwierdzenie zadziałania kurtyny 1 start kurtyny 1 uszkodzenie kurtyny 1 P2/02 BA-OI3 reset kurtyny 1 P2/03 BA-OI3 potwierdzenie zadziałania kurtyny 2 start kurtyny 2 uszkodzenie kurtyny 2 P2/04 BA-OI3 reset kurtyny 2 P2/05 BA-OI3 potwierdzenie zadziałania kurtyny 3 start kurtyny 3 uszkodzenie kurtyny 3 P2/06 BA-OI3 reset kurtyny 3 P2/07 BA-OI3 potwierdzenie zadziałania kurtyny 5 start kurtyny 5 uszkodzenie kurtyny 5 P2/08 BA-OI3 reset kurtyny 5 P2/09 BA-OI3 potwierdzenie zadziałania kurtyny 4 start kurtyny 4 uszkodzenie kurtyny 4 P2/10 BA-OI3 reset kurtyny 4 P4/11 BA-OI3 potwierdzenie zadziałania C.O. klatki 1 start C.O. klatki 1 uszkodzenie C.O. klatki schodowej 1 P4/12 BA-OI3 potwierdzenie zadziałania kurtyny 6 start kurtyny 7 uszkodzenie kurtyny 7 P4/13 BA-OI3 reset kurtyny 7 4

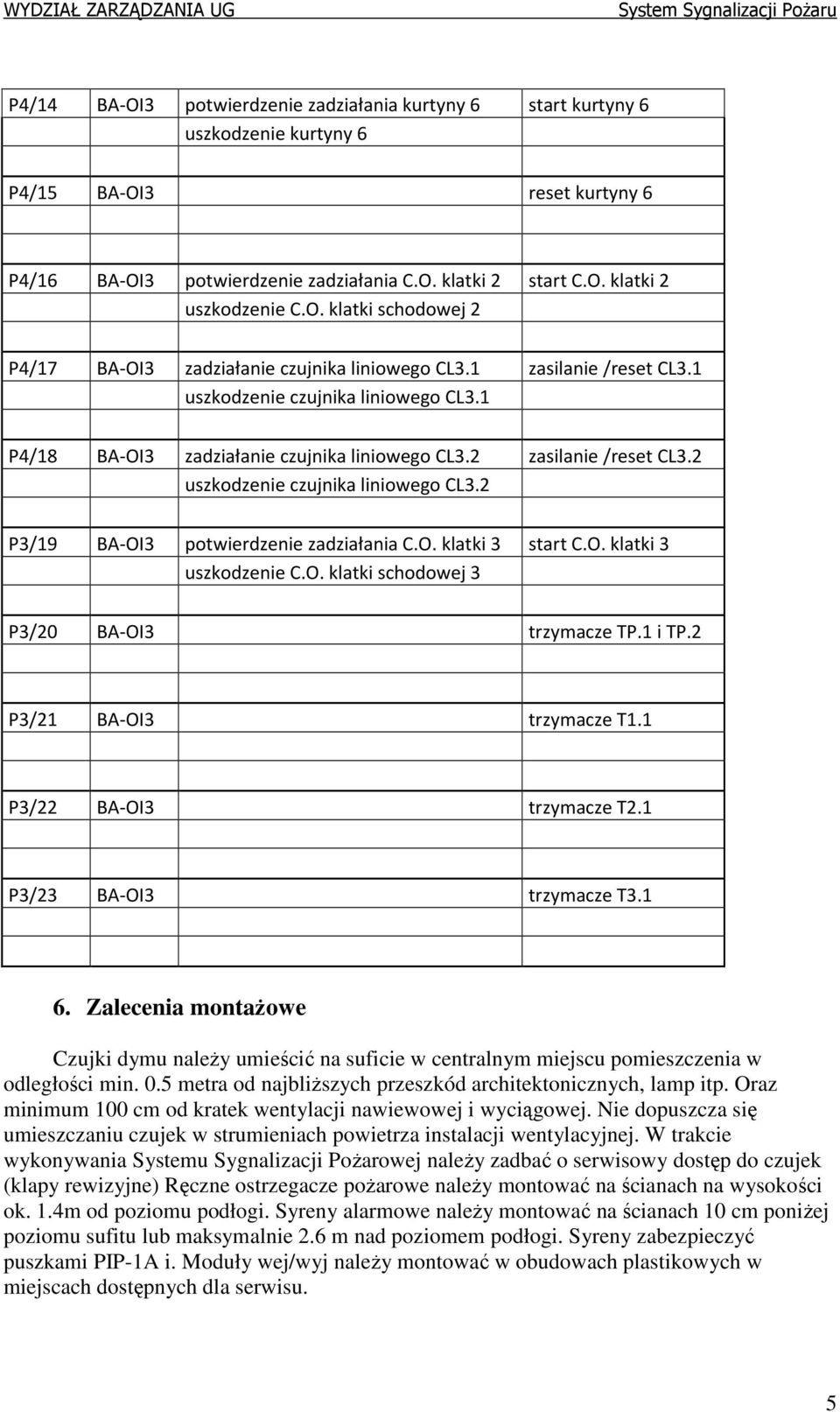

6 P4/14 BA-OI3 potwierdzenie zadziałania kurtyny 6 start kurtyny 6 uszkodzenie kurtyny 6 P4/15 BA-OI3 reset kurtyny 6 P4/16 BA-OI3 potwierdzenie zadziałania C.O. klatki 2 start C.O. klatki 2 uszkodzenie C.O. klatki schodowej 2 P4/17 BA-OI3 zadziałanie czujnika liniowego CL3.1 zasilanie /reset CL3.1 uszkodzenie czujnika liniowego CL3.1 P4/18 BA-OI3 zadziałanie czujnika liniowego CL3.2 zasilanie /reset CL3.2 uszkodzenie czujnika liniowego CL3.2 P3/19 BA-OI3 potwierdzenie zadziałania C.O. klatki 3 start C.O. klatki 3 uszkodzenie C.O. klatki schodowej 3 P3/20 BA-OI3 trzymacze TP.1 i TP.2 P3/21 BA-OI3 trzymacze T1.1 P3/22 BA-OI3 trzymacze T2.1 P3/23 BA-OI3 trzymacze T Zalecenia montaŝowe Czujki dymu naleŝy umieścić na suficie w centralnym miejscu pomieszczenia w odległości min. 0.5 metra od najbliŝszych przeszkód architektonicznych, lamp itp. Oraz minimum 100 cm od kratek wentylacji nawiewowej i wyciągowej. Nie dopuszcza się umieszczaniu czujek w strumieniach powietrza instalacji wentylacyjnej. W trakcie wykonywania Systemu Sygnalizacji PoŜarowej naleŝy zadbać o serwisowy dostęp do czujek (klapy rewizyjne) Ręczne ostrzegacze poŝarowe naleŝy montować na ścianach na wysokości ok. 1.4m od poziomu podłogi. Syreny alarmowe naleŝy montować na ścianach 10 cm poniŝej poziomu sufitu lub maksymalnie 2.6 m nad poziomem podłogi. Syreny zabezpieczyć puszkami PIP-1A i. Moduły wej/wyj naleŝy montować w obudowach plastikowych w miejscach dostępnych dla serwisu. 5

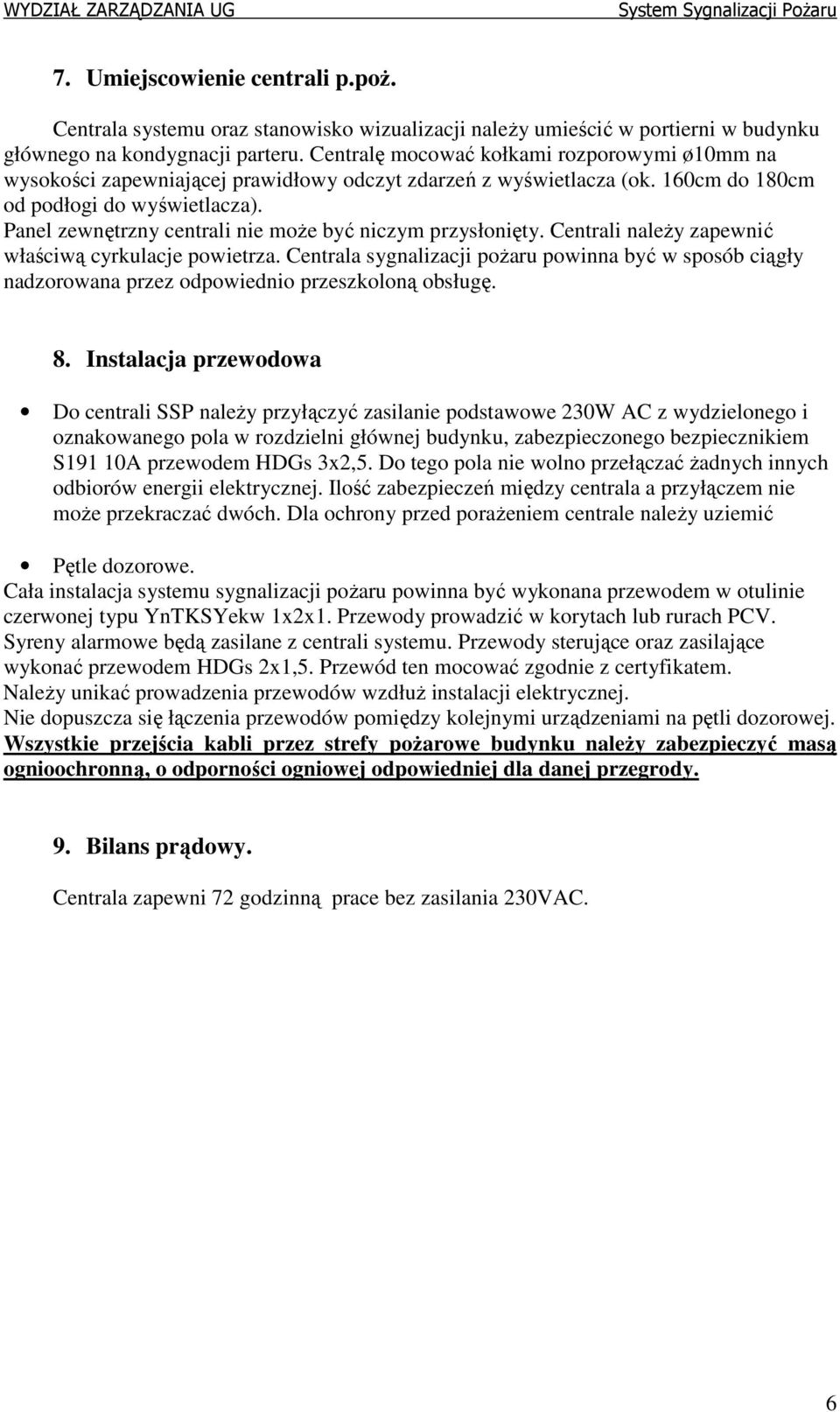

7 7. Umiejscowienie centrali p.poŝ. Centrala systemu oraz stanowisko wizualizacji naleŝy umieścić w portierni w budynku głównego na kondygnacji parteru. Centralę mocować kołkami rozporowymi ø10mm na wysokości zapewniającej prawidłowy odczyt zdarzeń z wyświetlacza (ok. 160cm do 180cm od podłogi do wyświetlacza). Panel zewnętrzny centrali nie moŝe być niczym przysłonięty. Centrali naleŝy zapewnić właściwą cyrkulacje powietrza. Centrala sygnalizacji poŝaru powinna być w sposób ciągły nadzorowana przez odpowiednio przeszkoloną obsługę. 8. Instalacja przewodowa Do centrali SSP naleŝy przyłączyć zasilanie podstawowe 230W AC z wydzielonego i oznakowanego pola w rozdzielni głównej budynku, zabezpieczonego bezpiecznikiem S191 10A przewodem HDGs 3x2,5. Do tego pola nie wolno przełączać Ŝadnych innych odbiorów energii elektrycznej. Ilość zabezpieczeń między centrala a przyłączem nie moŝe przekraczać dwóch. Dla ochrony przed poraŝeniem centrale naleŝy uziemić Pętle dozorowe. Cała instalacja systemu sygnalizacji poŝaru powinna być wykonana przewodem w otulinie czerwonej typu YnTKSYekw 1x2x1. Przewody prowadzić w korytach lub rurach PCV. Syreny alarmowe będą zasilane z centrali systemu. Przewody sterujące oraz zasilające wykonać przewodem HDGs 2x1,5. Przewód ten mocować zgodnie z certyfikatem. NaleŜy unikać prowadzenia przewodów wzdłuŝ instalacji elektrycznej. Nie dopuszcza się łączenia przewodów pomiędzy kolejnymi urządzeniami na pętli dozorowej. Wszystkie przejścia kabli przez strefy poŝarowe budynku naleŝy zabezpieczyć masą ognioochronną, o odporności ogniowej odpowiedniej dla danej przegrody. 9. Bilans prądowy. Centrala zapewni 72 godzinną prace bez zasilania 230VAC. 6

8 7

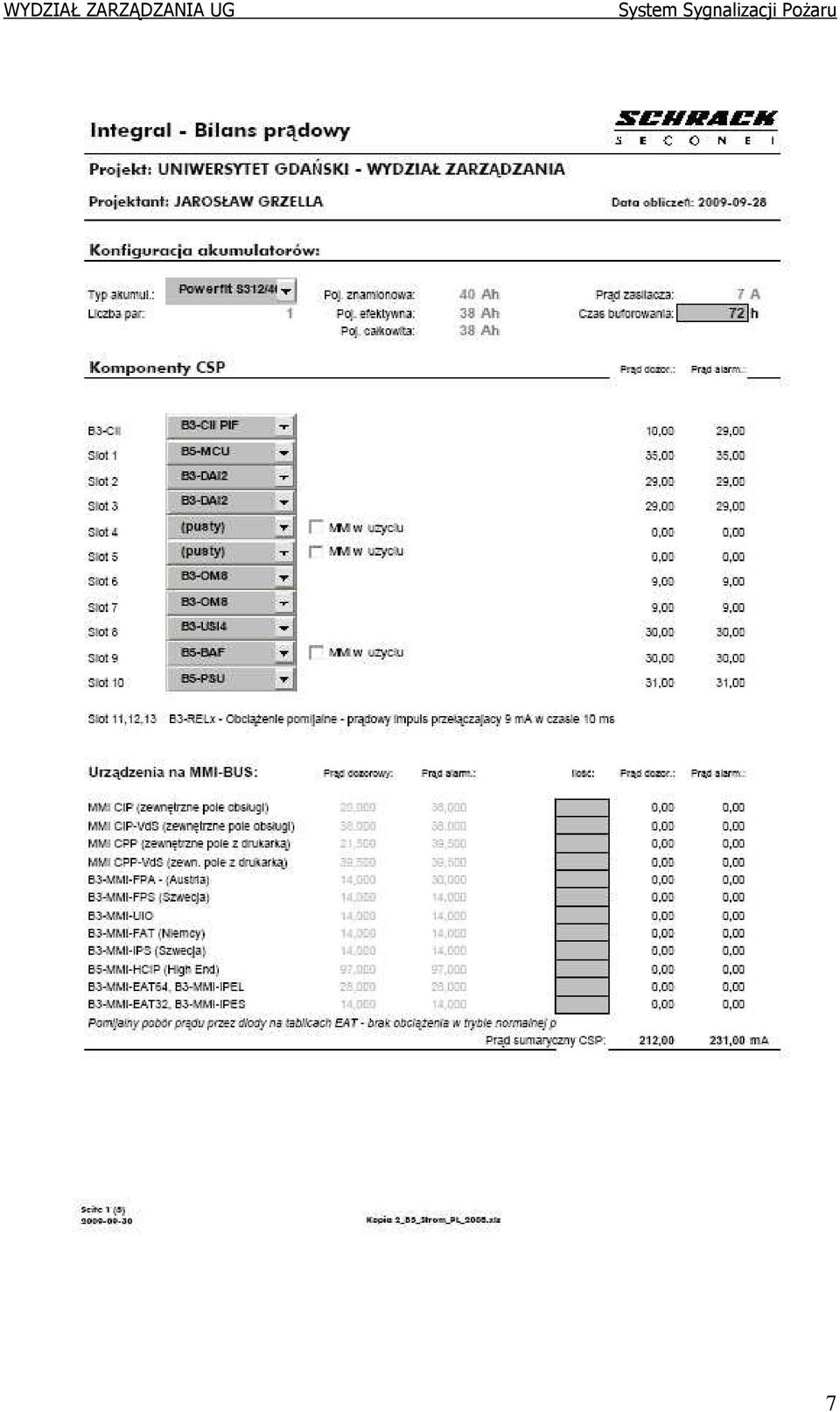

9 8

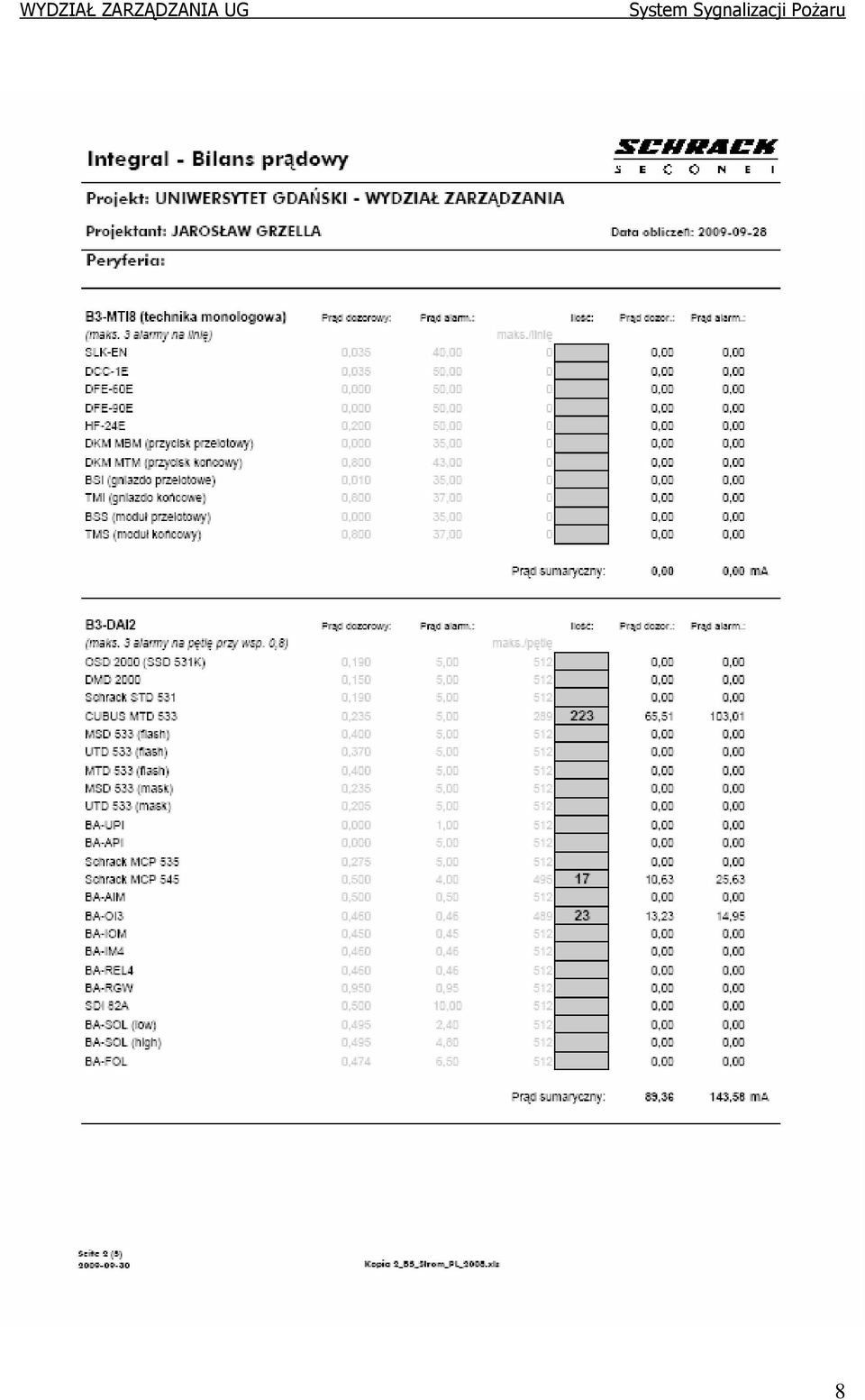

10 9

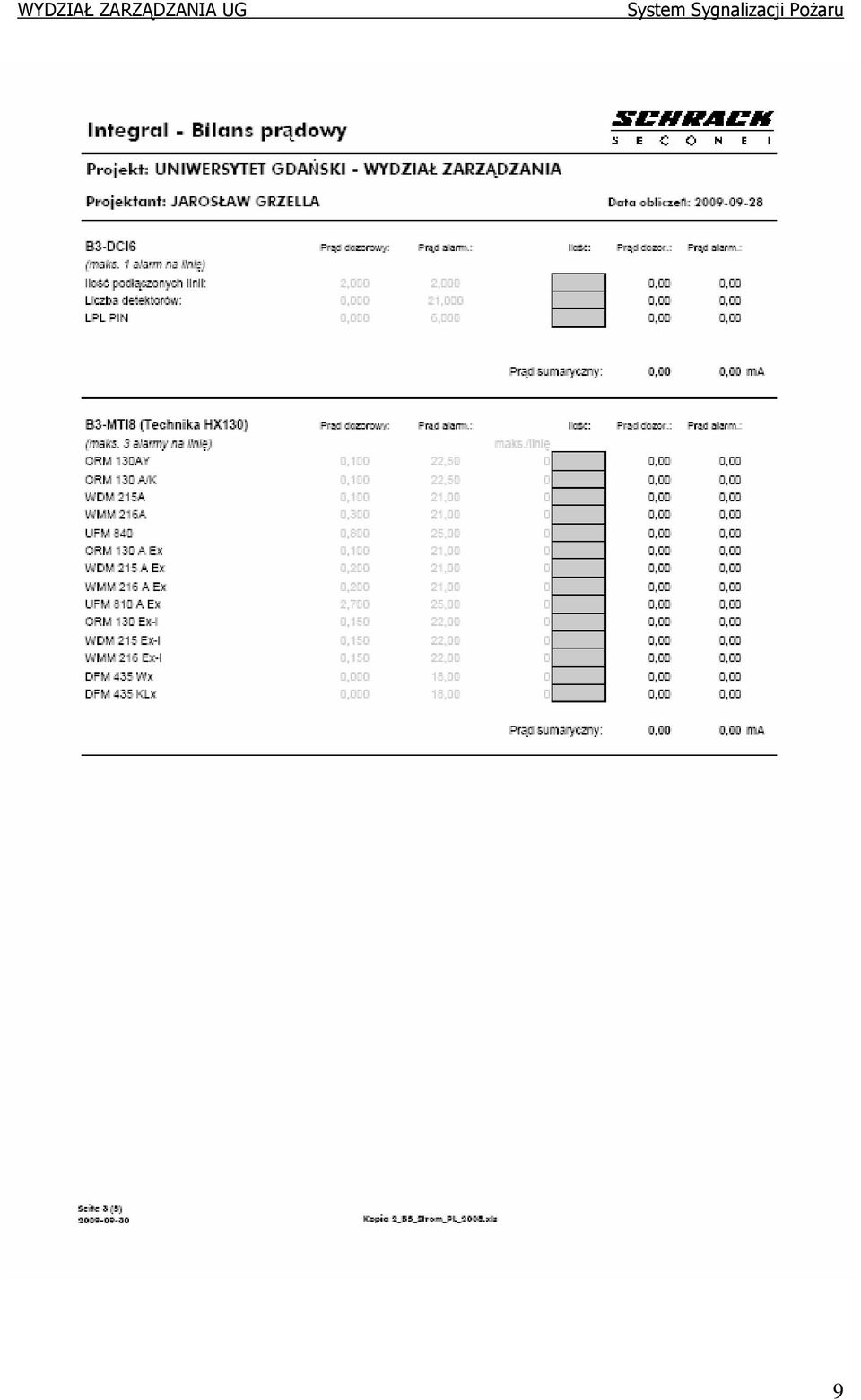

11 10

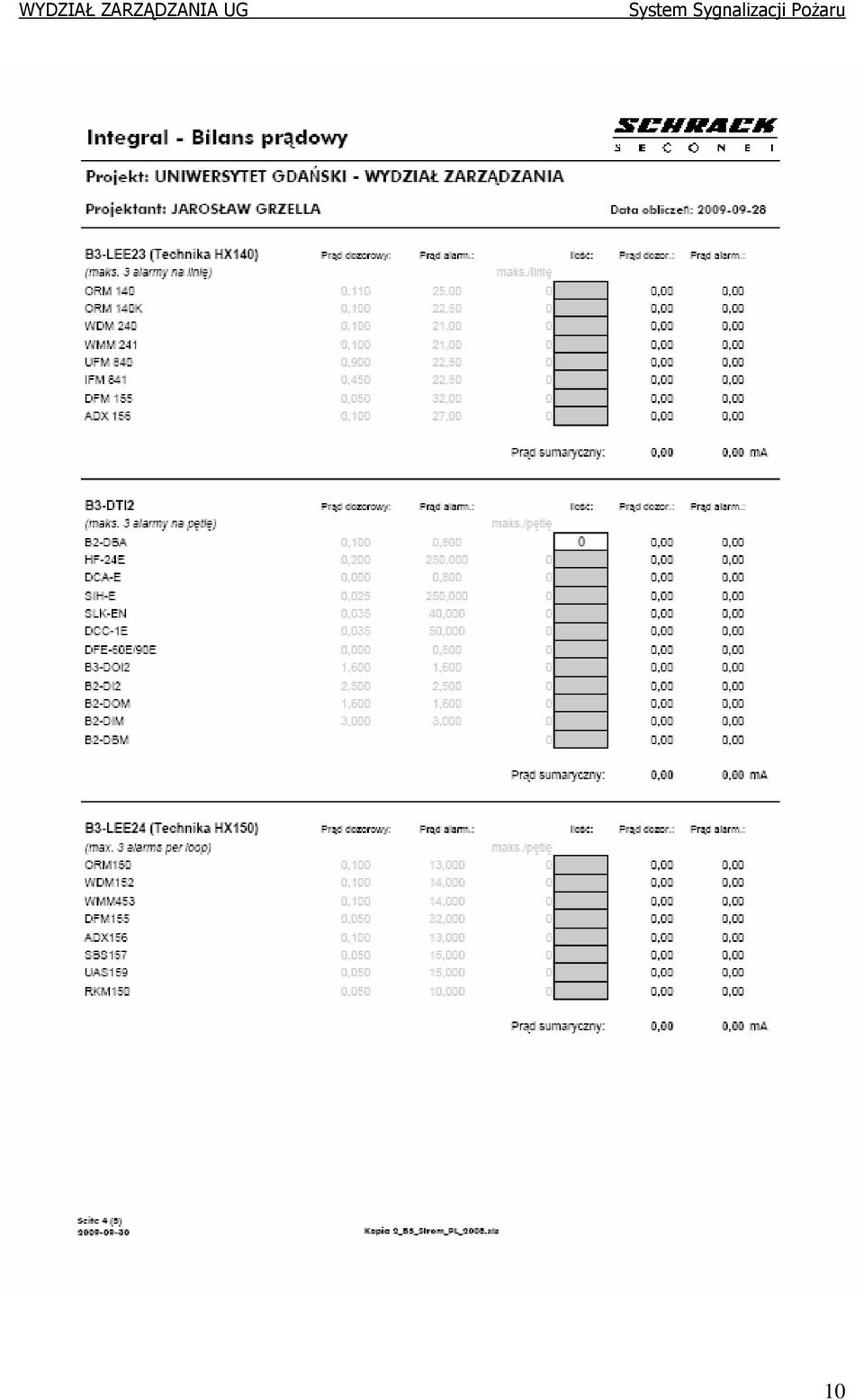

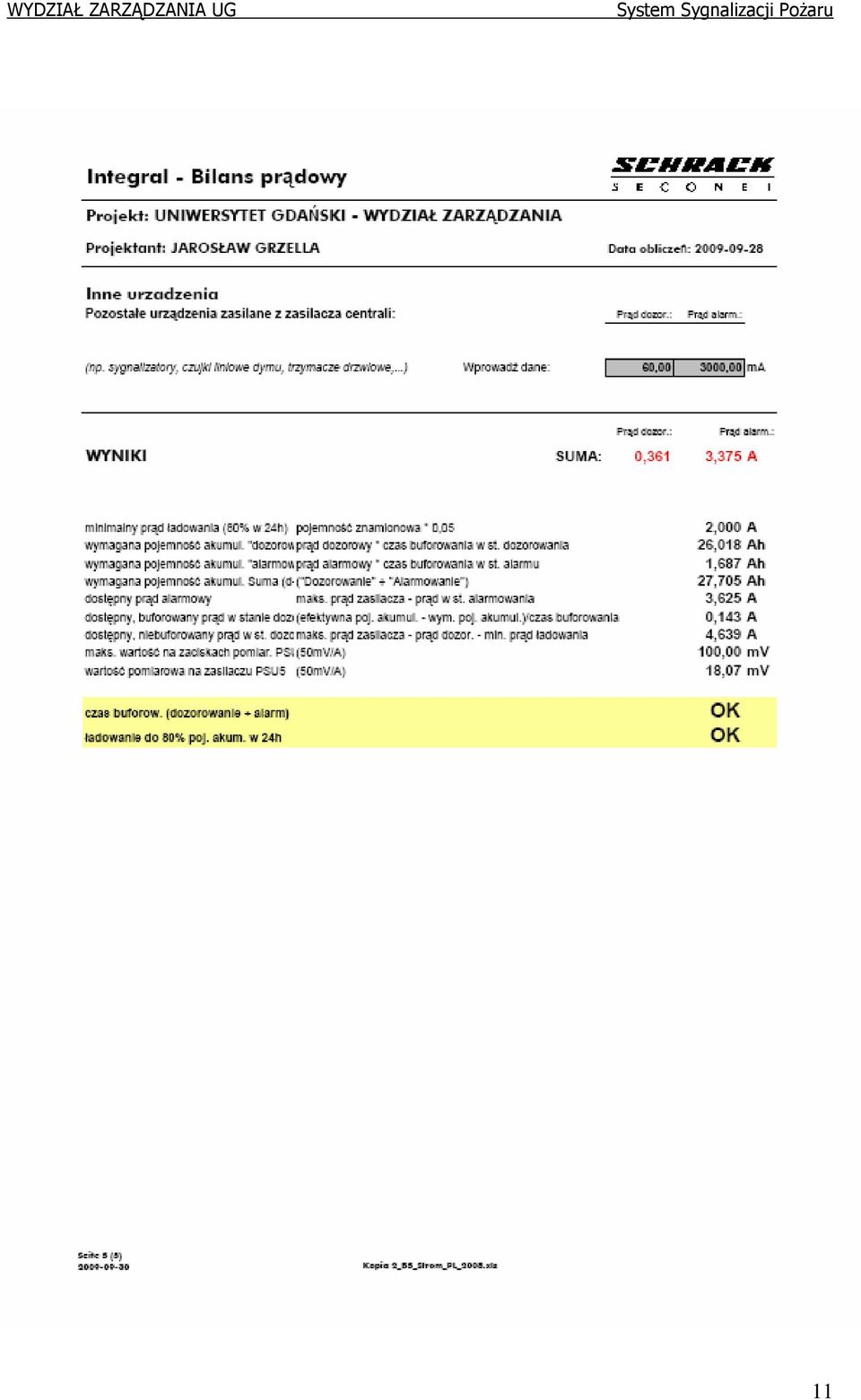

12 11

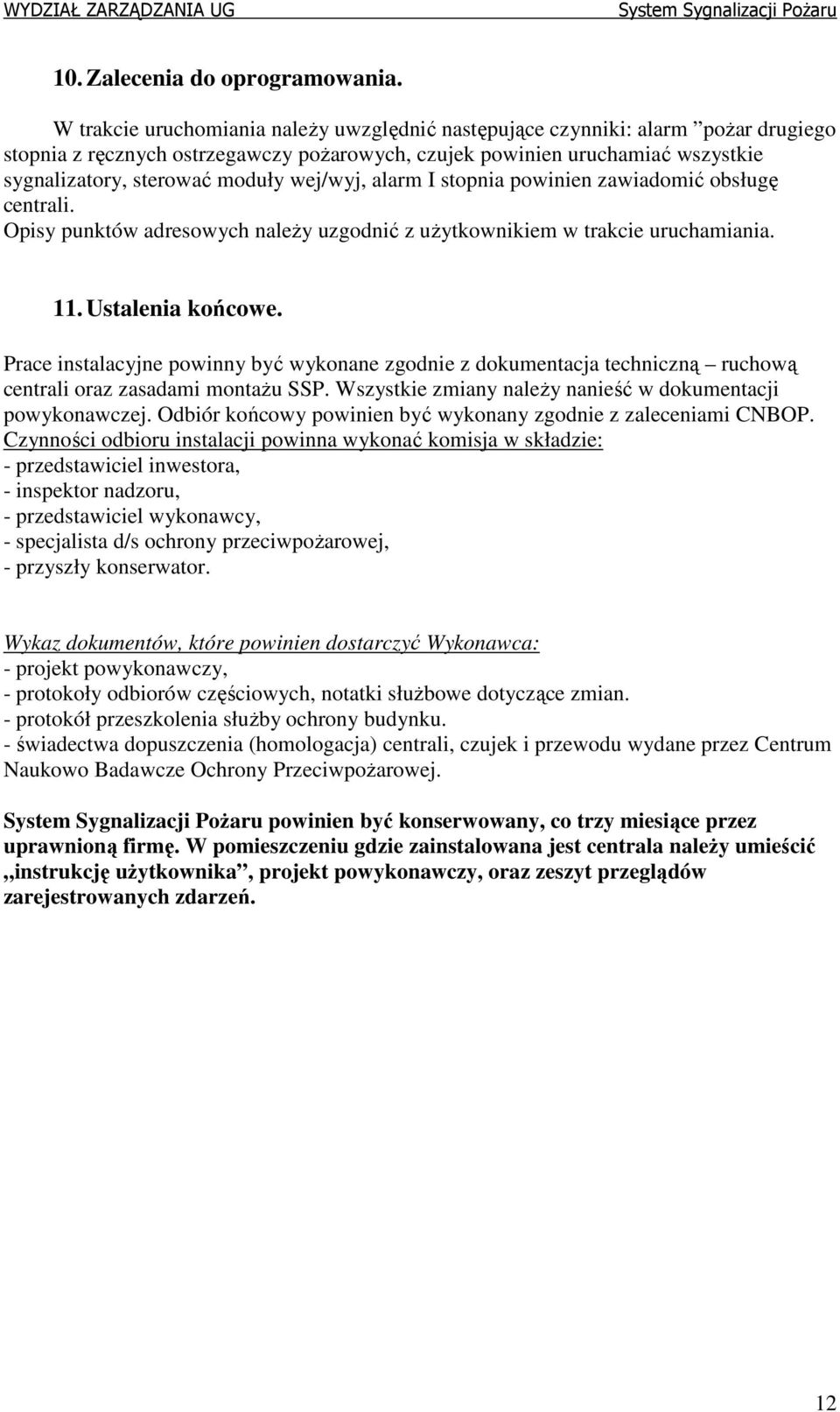

13 10. Zalecenia do oprogramowania. W trakcie uruchomiania naleŝy uwzględnić następujące czynniki: alarm poŝar drugiego stopnia z ręcznych ostrzegawczy poŝarowych, czujek powinien uruchamiać wszystkie sygnalizatory, sterować moduły wej/wyj, alarm I stopnia powinien zawiadomić obsługę centrali. Opisy punktów adresowych naleŝy uzgodnić z uŝytkownikiem w trakcie uruchamiania. 11. Ustalenia końcowe. Prace instalacyjne powinny być wykonane zgodnie z dokumentacja techniczną ruchową centrali oraz zasadami montaŝu SSP. Wszystkie zmiany naleŝy nanieść w dokumentacji powykonawczej. Odbiór końcowy powinien być wykonany zgodnie z zaleceniami CNBOP. Czynności odbioru instalacji powinna wykonać komisja w składzie: - przedstawiciel inwestora, - inspektor nadzoru, - przedstawiciel wykonawcy, - specjalista d/s ochrony przeciwpoŝarowej, - przyszły konserwator. Wykaz dokumentów, które powinien dostarczyć Wykonawca: - projekt powykonawczy, - protokoły odbiorów częściowych, notatki słuŝbowe dotyczące zmian. - protokół przeszkolenia słuŝby ochrony budynku. - świadectwa dopuszczenia (homologacja) centrali, czujek i przewodu wydane przez Centrum Naukowo Badawcze Ochrony PrzeciwpoŜarowej. powinien być konserwowany, co trzy miesiące przez uprawnioną firmę. W pomieszczeniu gdzie zainstalowana jest centrala naleŝy umieścić instrukcję uŝytkownika, projekt powykonawczy, oraz zeszyt przeglądów zarejestrowanych zdarzeń. 12

14 12. Zestawienie urządzeń i materiałów L.p. Urządzenie j.m. Ilość 1. B5-Centrala z wycięciem i drukarką + zasilacz B5-PSU, typ B5-SCU-CP (BMZ Integral Evolution) szt. 1 SCHRACK-SECONET 2. Gniazdo czujki - typ USB szt Wielokryteryjna czujka nowej generacji typ CUBUS MTD 533 (TF1-TF9) szt Przycisk poŝarowy czerwony typ MCP545-1 DKM SCHRACK szt Szybka do przycisku Schrack - DKM K GLAS szt B3-Karta linii pętlowych typ B3-DAI2 szt B3-Wewnętrzne pole obsługi PL typ B3-SUBCIP-PL szt B3/B4/B5 moduł wejścia / wyjścia typ BA-OI3 szt Obudowa modułu we/wy typ GEH MOD IP66 szt Nypel wielostopniowy typ MM SN M20 szt Puszka instalacyjna typ PIP-1A W2 szt Sygnalizator akustyczny z diodą LED typ SA-K7 W2 szt Naklejka z opisem adresu detektora poŝaru szt Wyłącznik instalacyjny S301 B10 1P 10A 6KA szt Akumulator 12V-40Ah typ AKKU 40 szt Śruba rozporowa metalowa szt Uchwyt kabla metalowy szt Masa uszczelniająca-ognioodporna HILTI szt Maskownica wolnych slotów BMZ Integral typ B3 BLIND szt Śruba kotwiąca szt B5-BAF Karta sterująca typ B5-BAF szt B3-Karta sterująca - 8 wyjść nadzorowanych typ B3-OM8 szt B3-Uniwersalna karta interfejsów typ B3-USI4 szt System wizualizacji SecoLOG licencja do 750 punktów - SECOLOG GP 750 szt Zestaw komputerowy PC do systemu wizualizacji (komplet) - SECOLOG ELR szt Liniowa czujka dymu typ DOP-40R POLON-ALFA szt Reflektor pryzmowy typ E39-R8 POLON-ALFA szt Zasilacz 230VAC / 24 VDC - 2 A szt Chwytak elektromagnetyczny drzwiowy 24VDC/ 0,063A/500N typ GT 50 R 081 D+H szt Zwora do GT 50 typ GT 50 R5 D+H szt Rura elektroinstalacyjna gładka RB22 m Listwa elektroinstalacyjna 20x12,5 mm z osprzętem pomocniczym m Listwa elektroinstalacyjna 50x200mm z osprzętem pomocniczym m Przewód typ YnTKSYekw 1x2x1,0 mm m Przewód HDGs 2x1,5 mm2 PH90 m Przewód YDY 3x1,5 mm2 m Kolki rozporowe plastikowe z wkretami szt Materiały pomocnicze kpl. 1 13

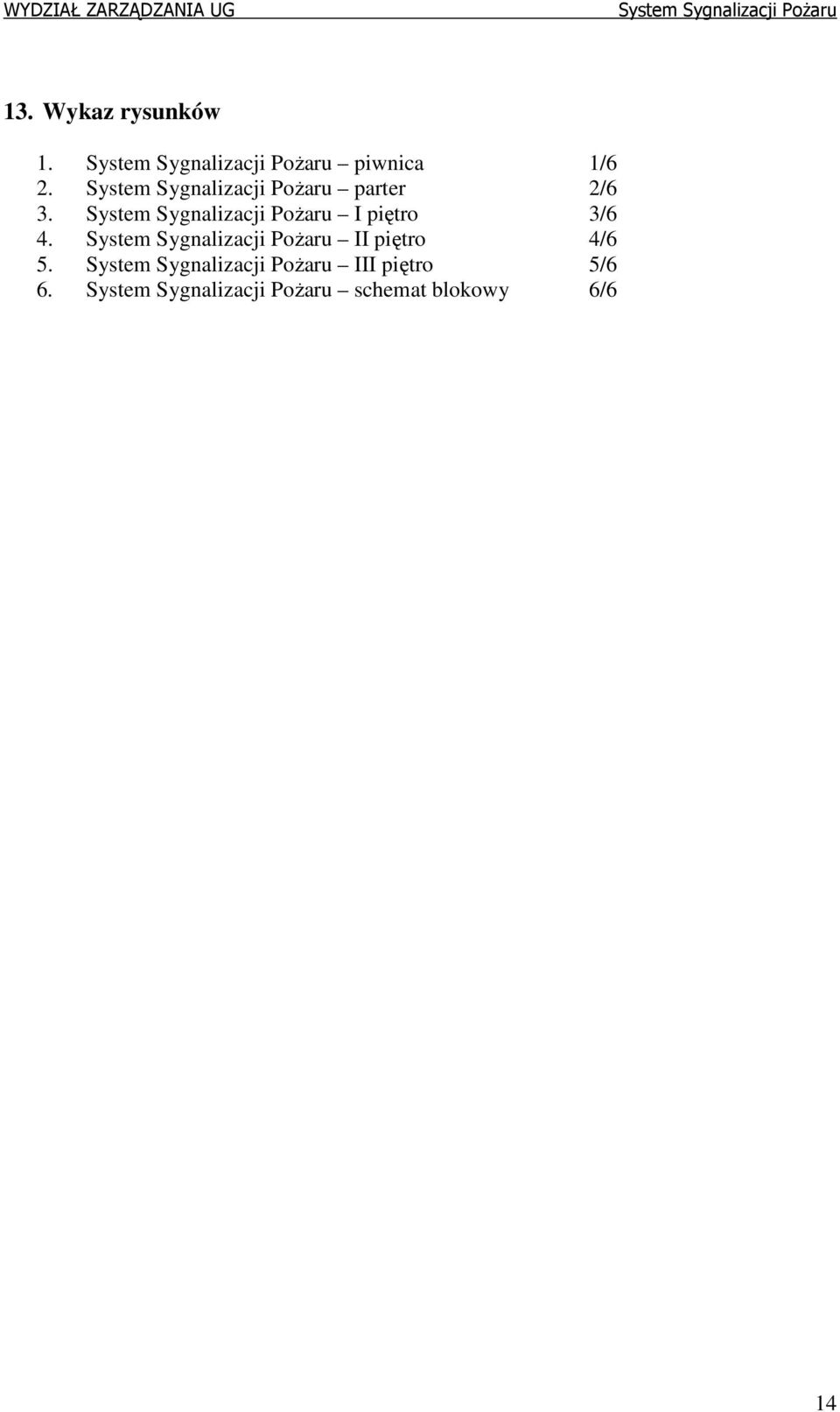

15 13. Wykaz rysunków 1. piwnica 1/6 2. parter 2/6 3. I piętro 3/6 4. II piętro 4/6 5. III piętro 5/6 6. schemat blokowy 6/6 14

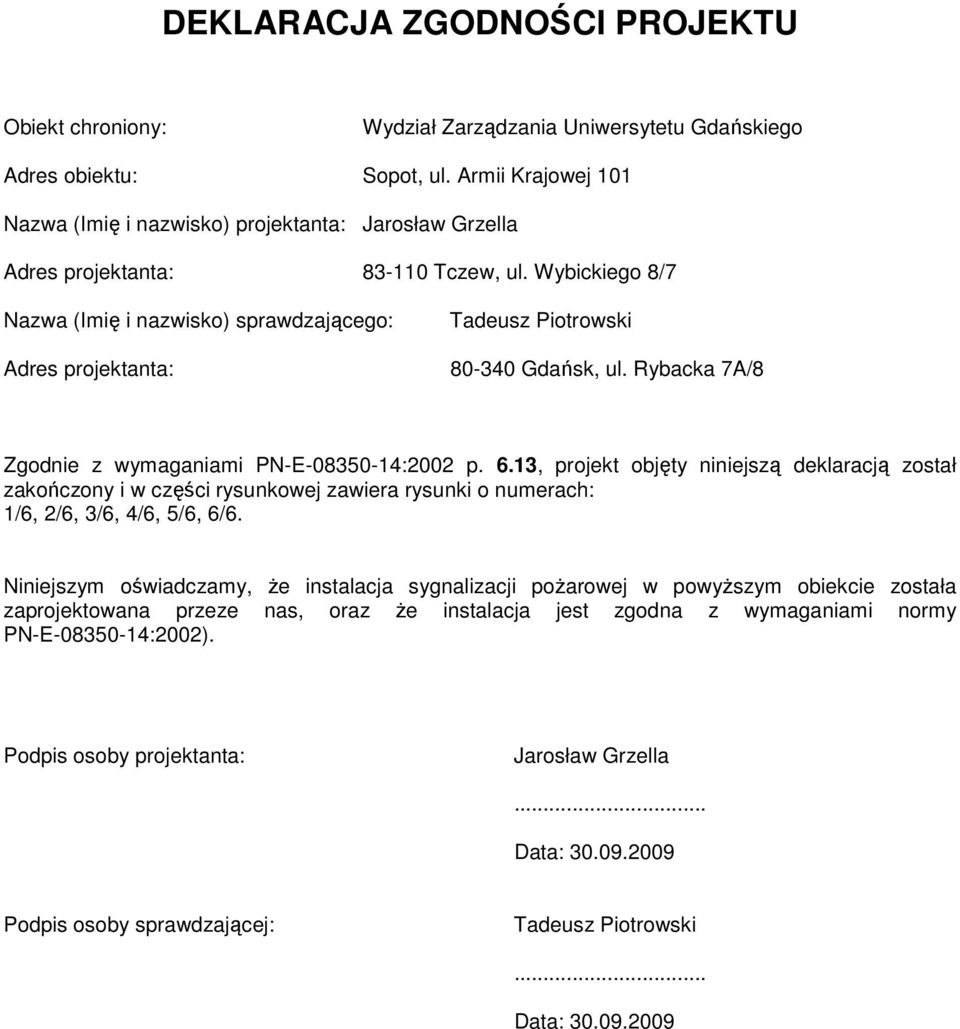

16 DEKLARACJA ZGODNOŚCI PROJEKTU Obiekt chroniony: Wydział Zarządzania Uniwersytetu Gdańskiego Adres obiektu: Sopot, ul. Armii Krajowej 101 Nazwa (Imię i nazwisko) projektanta: Jarosław Grzella Adres projektanta: Tczew, ul. Wybickiego 8/7 Nazwa (Imię i nazwisko) sprawdzającego: Tadeusz Piotrowski Adres projektanta: Gdańsk, ul. Rybacka 7A/8 Zgodnie z wymaganiami PN-E :2002 p. 6.13, projekt objęty niniejszą deklaracją został zakończony i w części rysunkowej zawiera rysunki o numerach: 1/6, 2/6, 3/6, 4/6, 5/6, 6/6. Niniejszym oświadczamy, Ŝe instalacja sygnalizacji poŝarowej w powyŝszym obiekcie została zaprojektowana przeze nas, oraz Ŝe instalacja jest zgodna z wymaganiami normy PN-E :2002). Podpis osoby projektanta: Jarosław Grzella... Data: Podpis osoby sprawdzającej: Tadeusz Piotrowski... Data:
