NADLEŚNICTWO MASKULIŃSKIE ul. Rybacka 1, Ruciane Nida PROJEKT TECHNICZNY

Transkrypt

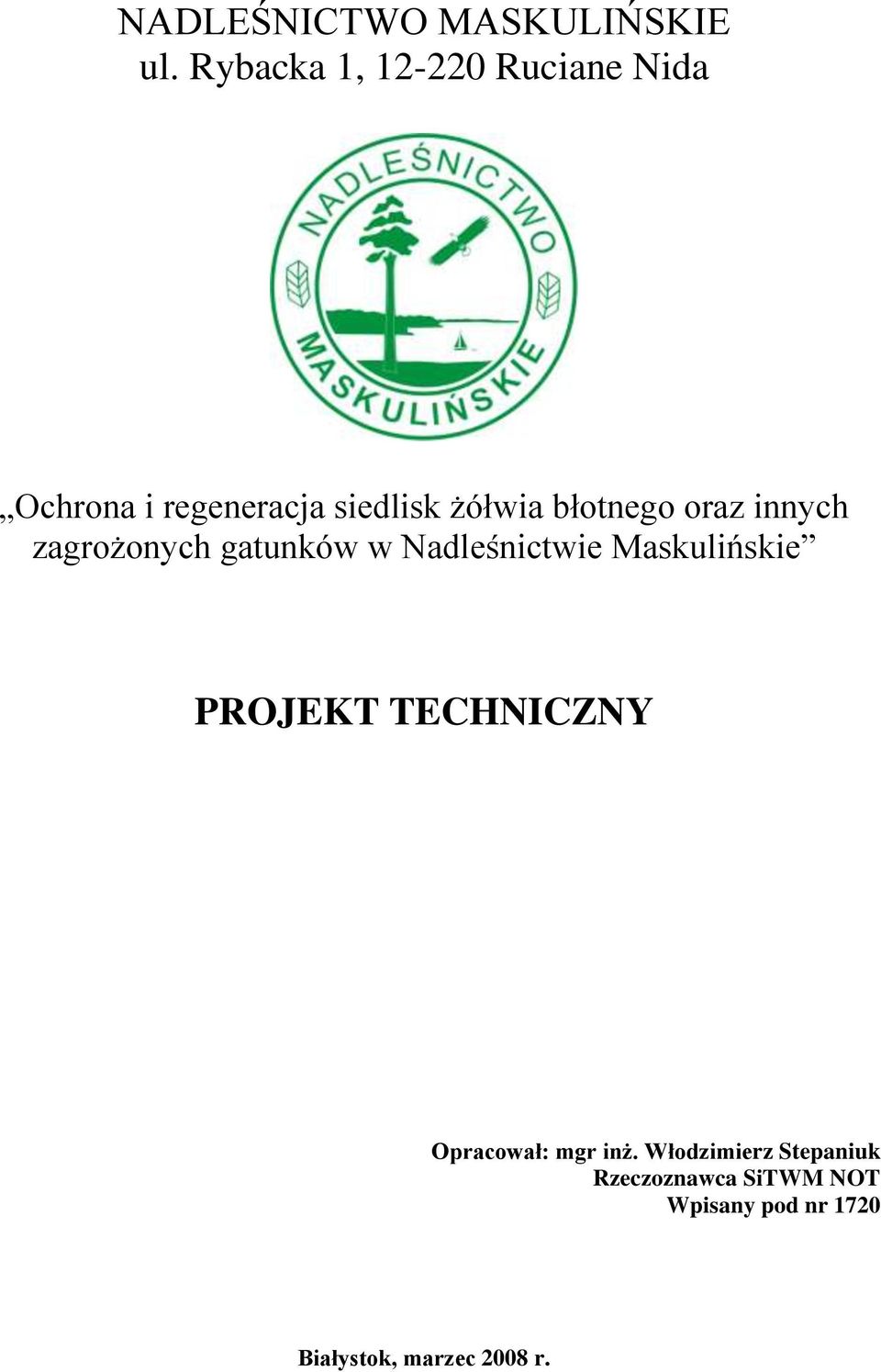

1 NADLEŚNICTWO MASKULIŃSKIE ul. Rybacka 1, Ruciane Nida Ochrona i regeneracja siedlisk żółwia błotnego oraz innych zagrożonych gatunków w Nadleśnictwie Maskulińskie PROJEKT TECHNICZNY Opracował: mgr inż. Włodzimierz Stepaniuk Rzeczoznawca SiTWM NOT Wpisany pod nr 1720 Białystok, marzec 2008 r.

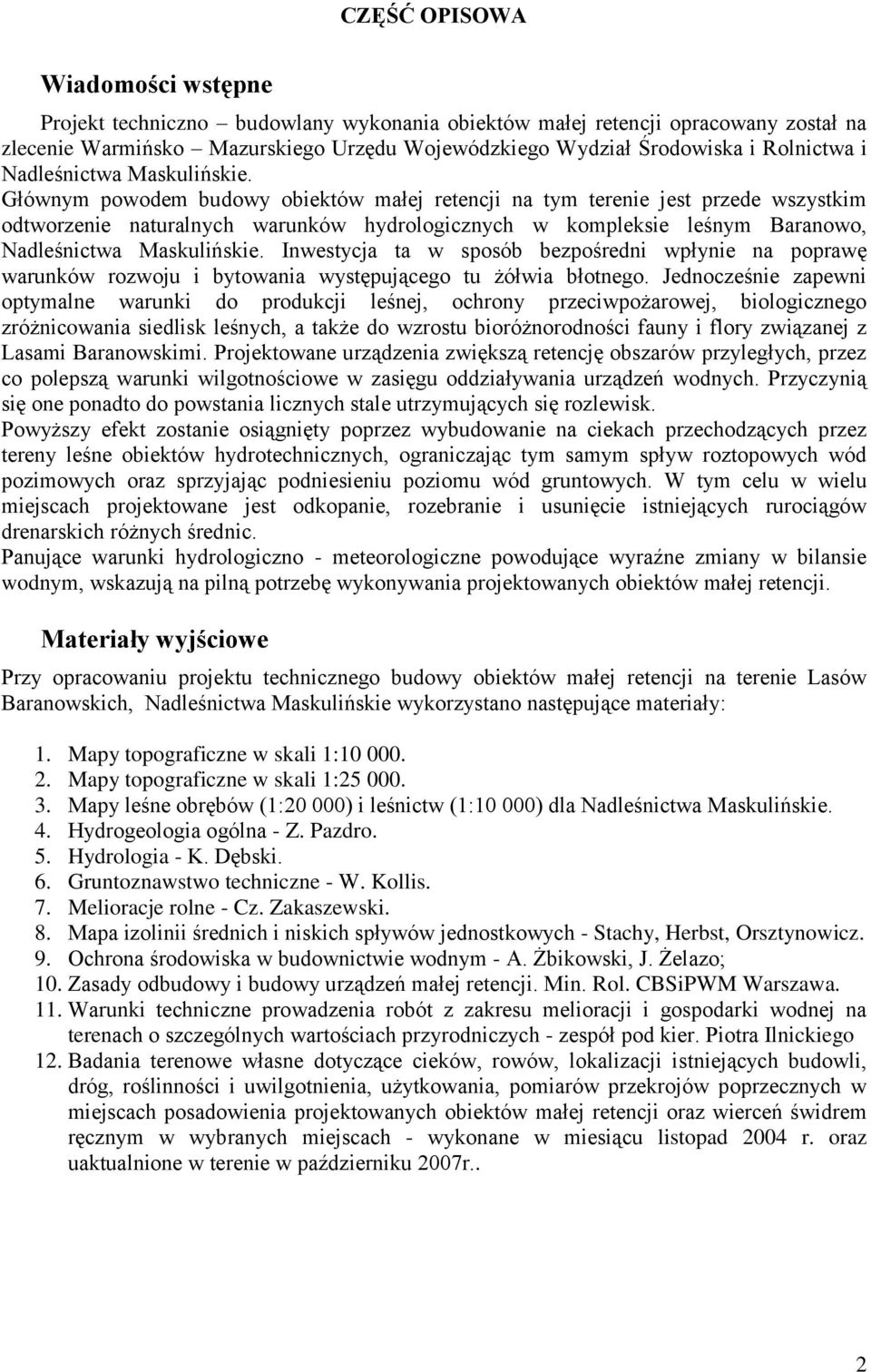

2 CZĘŚĆ OPISOWA Wiadomości wstępne Projekt techniczno budowlany wykonania obiektów małej retencji opracowany został na zlecenie Warmińsko Mazurskiego Urzędu Wojewódzkiego Wydział Środowiska i Rolnictwa i Nadleśnictwa Maskulińskie. Głównym powodem budowy obiektów małej retencji na tym terenie jest przede wszystkim odtworzenie naturalnych warunków hydrologicznych w kompleksie leśnym Baranowo, Nadleśnictwa Maskulińskie. Inwestycja ta w sposób bezpośredni wpłynie na poprawę warunków rozwoju i bytowania występującego tu żółwia błotnego. Jednocześnie zapewni optymalne warunki do produkcji leśnej, ochrony przeciwpożarowej, biologicznego zróżnicowania siedlisk leśnych, a także do wzrostu bioróżnorodności fauny i flory związanej z Lasami Baranowskimi. Projektowane urządzenia zwiększą retencję obszarów przyległych, przez co polepszą warunki wilgotnościowe w zasięgu oddziaływania urządzeń wodnych. Przyczynią się one ponadto do powstania licznych stale utrzymujących się rozlewisk. Powyższy efekt zostanie osiągnięty poprzez wybudowanie na ciekach przechodzących przez tereny leśne obiektów hydrotechnicznych, ograniczając tym samym spływ roztopowych wód pozimowych oraz sprzyjając podniesieniu poziomu wód gruntowych. W tym celu w wielu miejscach projektowane jest odkopanie, rozebranie i usunięcie istniejących rurociągów drenarskich różnych średnic. Panujące warunki hydrologiczno - meteorologiczne powodujące wyraźne zmiany w bilansie wodnym, wskazują na pilną potrzebę wykonywania projektowanych obiektów małej retencji. Materiały wyjściowe Przy opracowaniu projektu technicznego budowy obiektów małej retencji na terenie Lasów Baranowskich, Nadleśnictwa Maskulińskie wykorzystano następujące materiały: 1. Mapy topograficzne w skali 1: Mapy topograficzne w skali 1: Mapy leśne obrębów (1:20 000) i leśnictw (1:10 000) dla Nadleśnictwa Maskulińskie. 4. Hydrogeologia ogólna - Z. Pazdro. 5. Hydrologia - K. Dębski. 6. Gruntoznawstwo techniczne - W. Kollis. 7. Melioracje rolne - Cz. Zakaszewski. 8. Mapa izolinii średnich i niskich spływów jednostkowych - Stachy, Herbst, Orsztynowicz. 9. Ochrona środowiska w budownictwie wodnym - A. Żbikowski, J. Żelazo; 10. Zasady odbudowy i budowy urządzeń małej retencji. Min. Rol. CBSiPWM Warszawa. 11. Warunki techniczne prowadzenia robót z zakresu melioracji i gospodarki wodnej na terenach o szczególnych wartościach przyrodniczych - zespół pod kier. Piotra Ilnickiego 12. Badania terenowe własne dotyczące cieków, rowów, lokalizacji istniejących budowli, dróg, roślinności i uwilgotnienia, użytkowania, pomiarów przekrojów poprzecznych w miejscach posadowienia projektowanych obiektów małej retencji oraz wierceń świdrem ręcznym w wybranych miejscach - wykonane w miesiącu listopad 2004 r. oraz uaktualnione w terenie w październiku 2007r.. 2

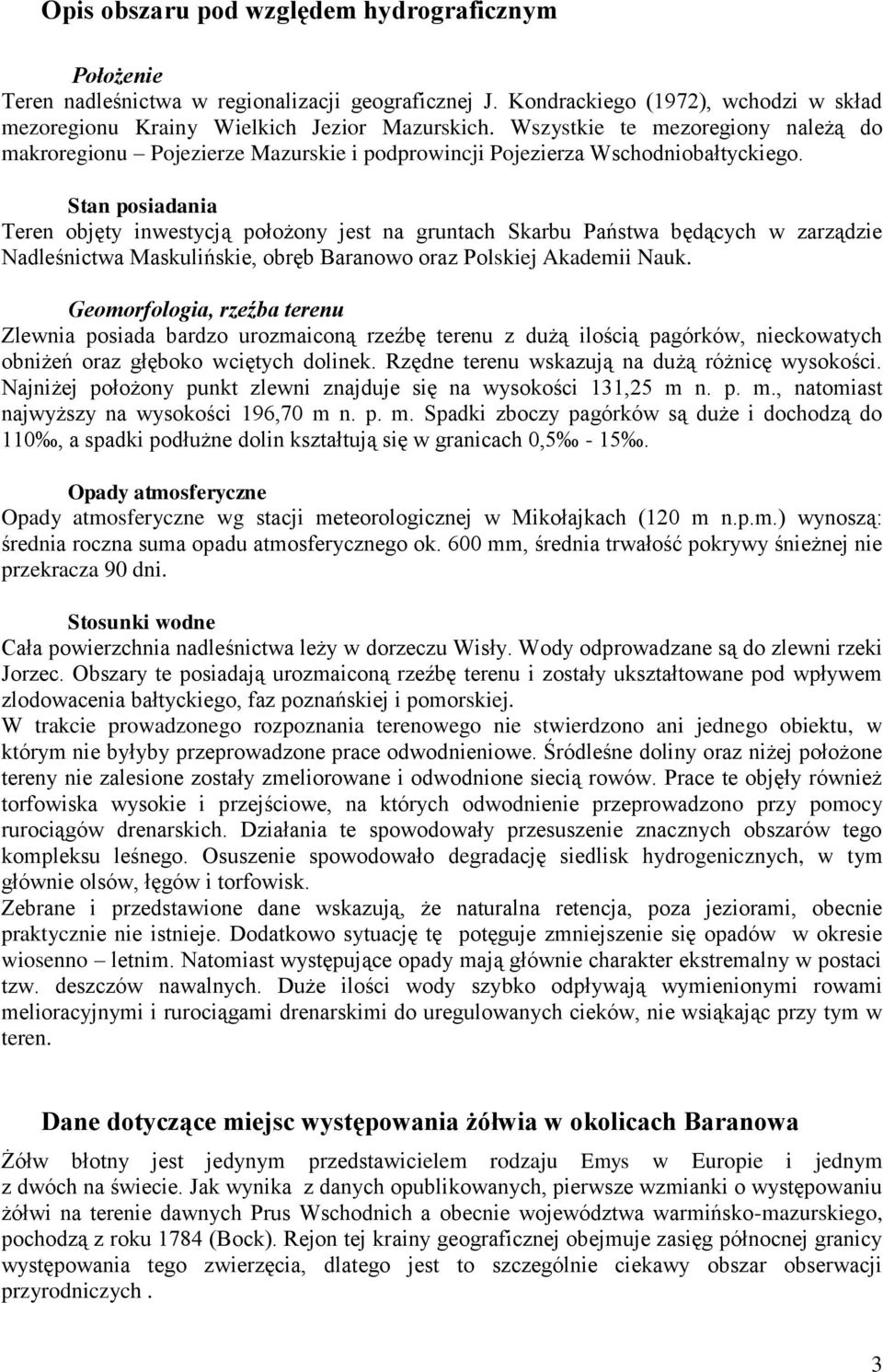

3 Opis obszaru pod względem hydrograficznym Położenie Teren nadleśnictwa w regionalizacji geograficznej J. Kondrackiego (1972), wchodzi w skład mezoregionu Krainy Wielkich Jezior Mazurskich. Wszystkie te mezoregiony należą do makroregionu Pojezierze Mazurskie i podprowincji Pojezierza Wschodniobałtyckiego. Stan posiadania Teren objęty inwestycją położony jest na gruntach Skarbu Państwa będących w zarządzie Nadleśnictwa Maskulińskie, obręb Baranowo oraz Polskiej Akademii Nauk. Geomorfologia, rzeźba terenu Zlewnia posiada bardzo urozmaiconą rzeźbę terenu z dużą ilością pagórków, nieckowatych obniżeń oraz głęboko wciętych dolinek. Rzędne terenu wskazują na dużą różnicę wysokości. Najniżej położony punkt zlewni znajduje się na wysokości 131,25 m n. p. m., natomiast najwyższy na wysokości 196,70 m n. p. m. Spadki zboczy pagórków są duże i dochodzą do 110, a spadki podłużne dolin kształtują się w granicach 0,5-15. Opady atmosferyczne Opady atmosferyczne wg stacji meteorologicznej w Mikołajkach (120 m n.p.m.) wynoszą: średnia roczna suma opadu atmosferycznego ok. 600 mm, średnia trwałość pokrywy śnieżnej nie przekracza 90 dni. Stosunki wodne Cała powierzchnia nadleśnictwa leży w dorzeczu Wisły. Wody odprowadzane są do zlewni rzeki Jorzec. Obszary te posiadają urozmaiconą rzeźbę terenu i zostały ukształtowane pod wpływem zlodowacenia bałtyckiego, faz poznańskiej i pomorskiej. W trakcie prowadzonego rozpoznania terenowego nie stwierdzono ani jednego obiektu, w którym nie byłyby przeprowadzone prace odwodnieniowe. Śródleśne doliny oraz niżej położone tereny nie zalesione zostały zmeliorowane i odwodnione siecią rowów. Prace te objęły również torfowiska wysokie i przejściowe, na których odwodnienie przeprowadzono przy pomocy rurociągów drenarskich. Działania te spowodowały przesuszenie znacznych obszarów tego kompleksu leśnego. Osuszenie spowodowało degradację siedlisk hydrogenicznych, w tym głównie olsów, łęgów i torfowisk. Zebrane i przedstawione dane wskazują, że naturalna retencja, poza jeziorami, obecnie praktycznie nie istnieje. Dodatkowo sytuację tę potęguje zmniejszenie się opadów w okresie wiosenno letnim. Natomiast występujące opady mają głównie charakter ekstremalny w postaci tzw. deszczów nawalnych. Duże ilości wody szybko odpływają wymienionymi rowami melioracyjnymi i rurociągami drenarskimi do uregulowanych cieków, nie wsiąkając przy tym w teren. Dane dotyczące miejsc występowania żółwia w okolicach Baranowa Żółw błotny jest jedynym przedstawicielem rodzaju Emys w Europie i jednym z dwóch na świecie. Jak wynika z danych opublikowanych, pierwsze wzmianki o występowaniu żółwi na terenie dawnych Prus Wschodnich a obecnie województwa warmińsko-mazurskiego, pochodzą z roku 1784 (Bock). Rejon tej krainy geograficznej obejmuje zasięg północnej granicy występowania tego zwierzęcia, dlatego jest to szczególnie ciekawy obszar obserwacji przyrodniczych. 3

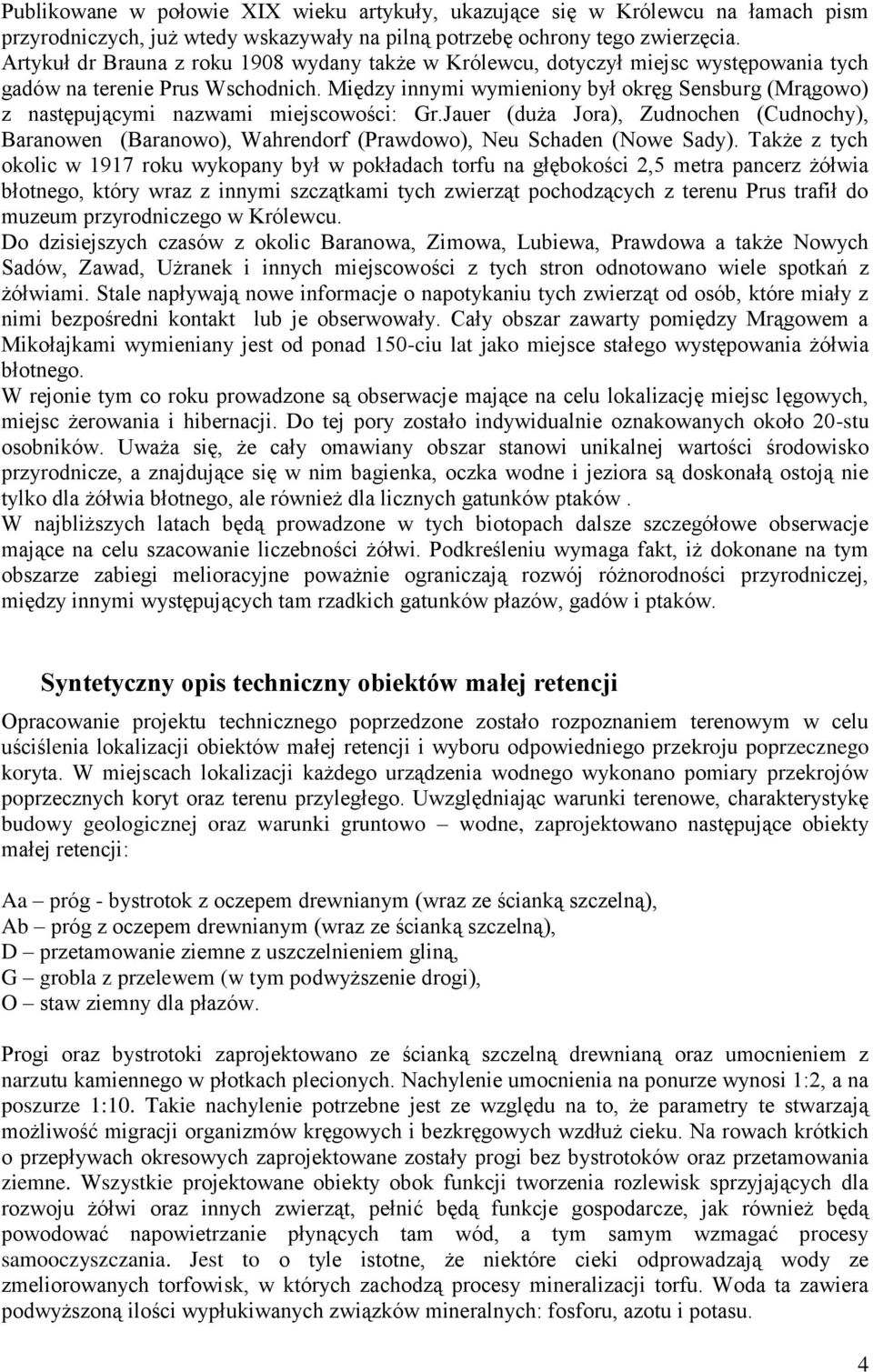

4 Publikowane w połowie XIX wieku artykuły, ukazujące się w Królewcu na łamach pism przyrodniczych, już wtedy wskazywały na pilną potrzebę ochrony tego zwierzęcia. Artykuł dr Brauna z roku 1908 wydany także w Królewcu, dotyczył miejsc występowania tych gadów na terenie Prus Wschodnich. Między innymi wymieniony był okręg Sensburg (Mrągowo) z następującymi nazwami miejscowości: Gr.Jauer (duża Jora), Zudnochen (Cudnochy), Baranowen (Baranowo), Wahrendorf (Prawdowo), Neu Schaden (Nowe Sady). Także z tych okolic w 1917 roku wykopany był w pokładach torfu na głębokości 2,5 metra pancerz żółwia błotnego, który wraz z innymi szczątkami tych zwierząt pochodzących z terenu Prus trafił do muzeum przyrodniczego w Królewcu. Do dzisiejszych czasów z okolic Baranowa, Zimowa, Lubiewa, Prawdowa a także Nowych Sadów, Zawad, Użranek i innych miejscowości z tych stron odnotowano wiele spotkań z żółwiami. Stale napływają nowe informacje o napotykaniu tych zwierząt od osób, które miały z nimi bezpośredni kontakt lub je obserwowały. Cały obszar zawarty pomiędzy Mrągowem a Mikołajkami wymieniany jest od ponad 150-ciu lat jako miejsce stałego występowania żółwia błotnego. W rejonie tym co roku prowadzone są obserwacje mające na celu lokalizację miejsc lęgowych, miejsc żerowania i hibernacji. Do tej pory zostało indywidualnie oznakowanych około 20-stu osobników. Uważa się, że cały omawiany obszar stanowi unikalnej wartości środowisko przyrodnicze, a znajdujące się w nim bagienka, oczka wodne i jeziora są doskonałą ostoją nie tylko dla żółwia błotnego, ale również dla licznych gatunków ptaków. W najbliższych latach będą prowadzone w tych biotopach dalsze szczegółowe obserwacje mające na celu szacowanie liczebności żółwi. Podkreśleniu wymaga fakt, iż dokonane na tym obszarze zabiegi melioracyjne poważnie ograniczają rozwój różnorodności przyrodniczej, między innymi występujących tam rzadkich gatunków płazów, gadów i ptaków. Syntetyczny opis techniczny obiektów małej retencji Opracowanie projektu technicznego poprzedzone zostało rozpoznaniem terenowym w celu uściślenia lokalizacji obiektów małej retencji i wyboru odpowiedniego przekroju poprzecznego koryta. W miejscach lokalizacji każdego urządzenia wodnego wykonano pomiary przekrojów poprzecznych koryt oraz terenu przyległego. Uwzględniając warunki terenowe, charakterystykę budowy geologicznej oraz warunki gruntowo wodne, zaprojektowano następujące obiekty małej retencji: Aa próg - bystrotok z oczepem drewnianym (wraz ze ścianką szczelną), Ab próg z oczepem drewnianym (wraz ze ścianką szczelną), D przetamowanie ziemne z uszczelnieniem gliną, G grobla z przelewem (w tym podwyższenie drogi), O staw ziemny dla płazów. Progi oraz bystrotoki zaprojektowano ze ścianką szczelną drewnianą oraz umocnieniem z narzutu kamiennego w płotkach plecionych. Nachylenie umocnienia na ponurze wynosi 1:2, a na poszurze 1:10. Takie nachylenie potrzebne jest ze względu na to, że parametry te stwarzają możliwość migracji organizmów kręgowych i bezkręgowych wzdłuż cieku. Na rowach krótkich o przepływach okresowych zaprojektowane zostały progi bez bystrotoków oraz przetamowania ziemne. Wszystkie projektowane obiekty obok funkcji tworzenia rozlewisk sprzyjających dla rozwoju żółwi oraz innych zwierząt, pełnić będą funkcje gospodarcze, jak również będą powodować napowietrzanie płynących tam wód, a tym samym wzmagać procesy samooczyszczania. Jest to o tyle istotne, że niektóre cieki odprowadzają wody ze zmeliorowanych torfowisk, w których zachodzą procesy mineralizacji torfu. Woda ta zawiera podwyższoną ilości wypłukiwanych związków mineralnych: fosforu, azotu i potasu. 4

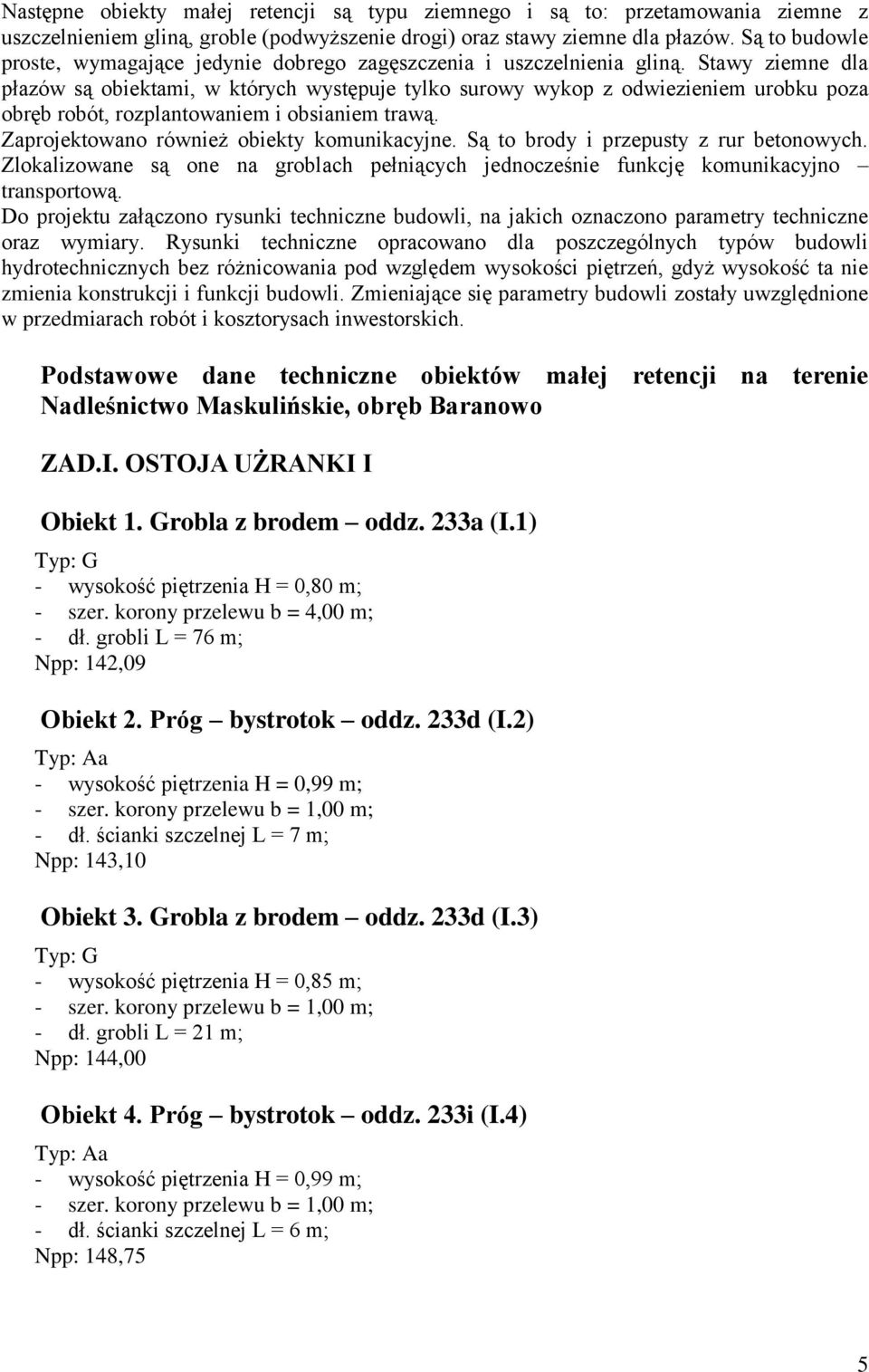

5 Następne obiekty małej retencji są typu ziemnego i są to: przetamowania ziemne z uszczelnieniem gliną, groble (podwyższenie drogi) oraz stawy ziemne dla płazów. Są to budowle proste, wymagające jedynie dobrego zagęszczenia i uszczelnienia gliną. Stawy ziemne dla płazów są obiektami, w których występuje tylko surowy wykop z odwiezieniem urobku poza obręb robót, rozplantowaniem i obsianiem trawą. Zaprojektowano również obiekty komunikacyjne. Są to brody i przepusty z rur betonowych. Zlokalizowane są one na groblach pełniących jednocześnie funkcję komunikacyjno transportową. Do projektu załączono rysunki techniczne budowli, na jakich oznaczono parametry techniczne oraz wymiary. Rysunki techniczne opracowano dla poszczególnych typów budowli hydrotechnicznych bez różnicowania pod względem wysokości piętrzeń, gdyż wysokość ta nie zmienia konstrukcji i funkcji budowli. Zmieniające się parametry budowli zostały uwzględnione w przedmiarach robót i kosztorysach inwestorskich. Podstawowe dane techniczne obiektów małej retencji na terenie Nadleśnictwo Maskulińskie, obręb Baranowo ZAD.I. OSTOJA UŻRANKI I Obiekt 1. Grobla z brodem oddz. 233a (I.1) Typ: G - wysokość piętrzenia H = 0,80 m; - szer. korony przelewu b = 4,00 m; - dł. grobli L = 76 m; Npp: 142,09 Obiekt 2. Próg bystrotok oddz. 233d (I.2) Typ: Aa - dł. ścianki szczelnej L = 7 m; Npp: 143,10 Obiekt 3. Grobla z brodem oddz. 233d (I.3) Typ: G - wysokość piętrzenia H = 0,85 m; - dł. grobli L = 21 m; Npp: 144,00 Obiekt 4. Próg bystrotok oddz. 233i (I.4) Typ: Aa - dł. ścianki szczelnej L = 6 m; Npp: 148,75 5

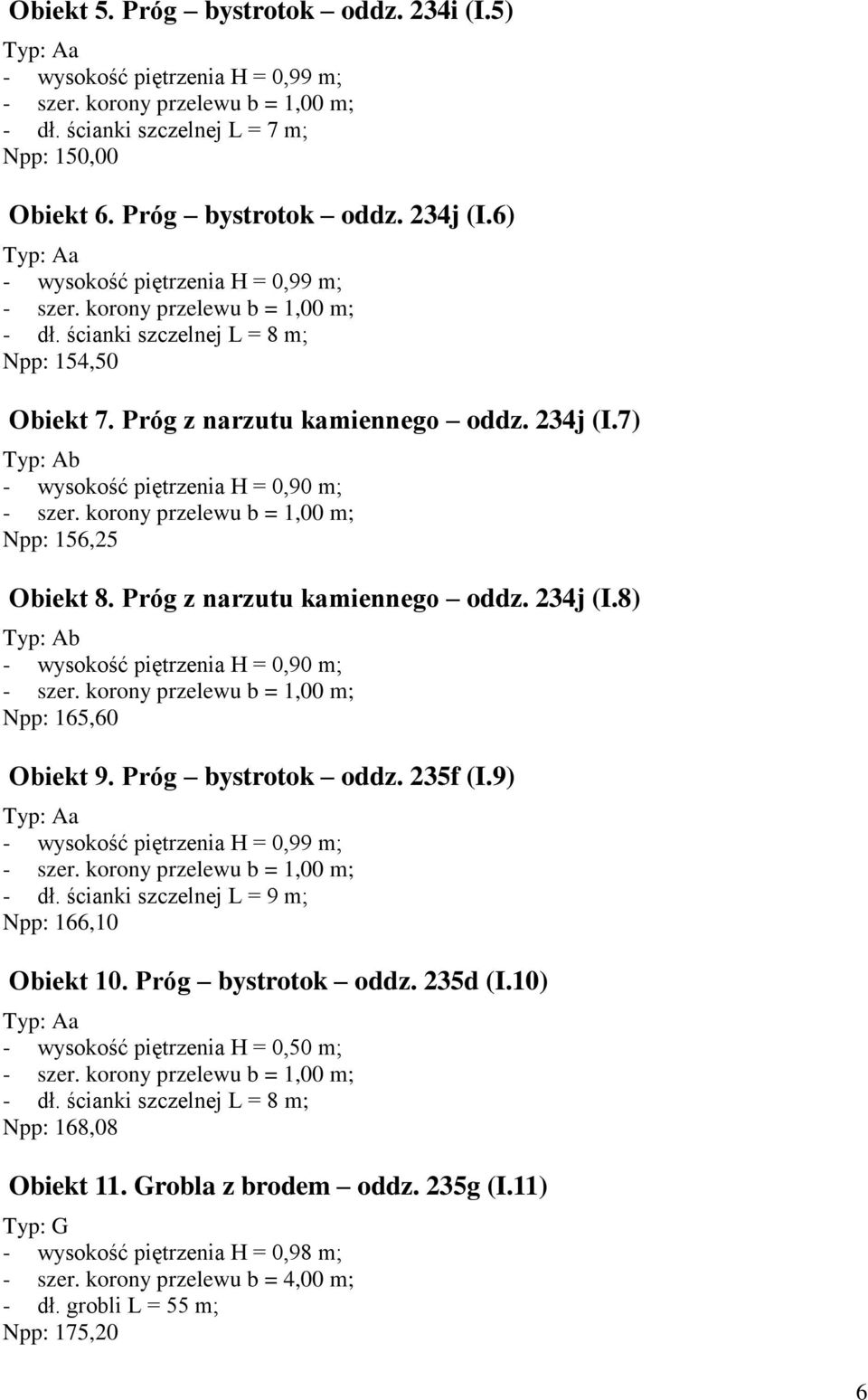

6 Obiekt 5. Próg bystrotok oddz. 234i (I.5) Typ: Aa - dł. ścianki szczelnej L = 7 m; Npp: 150,00 Obiekt 6. Próg bystrotok oddz. 234j (I.6) Typ: Aa - dł. ścianki szczelnej L = 8 m; Npp: 154,50 Obiekt 7. Próg z narzutu kamiennego oddz. 234j (I.7) - wysokość piętrzenia H = 0,90 m; Npp: 156,25 Obiekt 8. Próg z narzutu kamiennego oddz. 234j (I.8) - wysokość piętrzenia H = 0,90 m; Npp: 165,60 Obiekt 9. Próg bystrotok oddz. 235f (I.9) Typ: Aa - dł. ścianki szczelnej L = 9 m; Npp: 166,10 Obiekt 10. Próg bystrotok oddz. 235d (I.10) Typ: Aa - wysokość piętrzenia H = 0,50 m; - dł. ścianki szczelnej L = 8 m; Npp: 168,08 Obiekt 11. Grobla z brodem oddz. 235g (I.11) Typ: G - wysokość piętrzenia H = 0,98 m; - szer. korony przelewu b = 4,00 m; - dł. grobli L = 55 m; Npp: 175,20 6

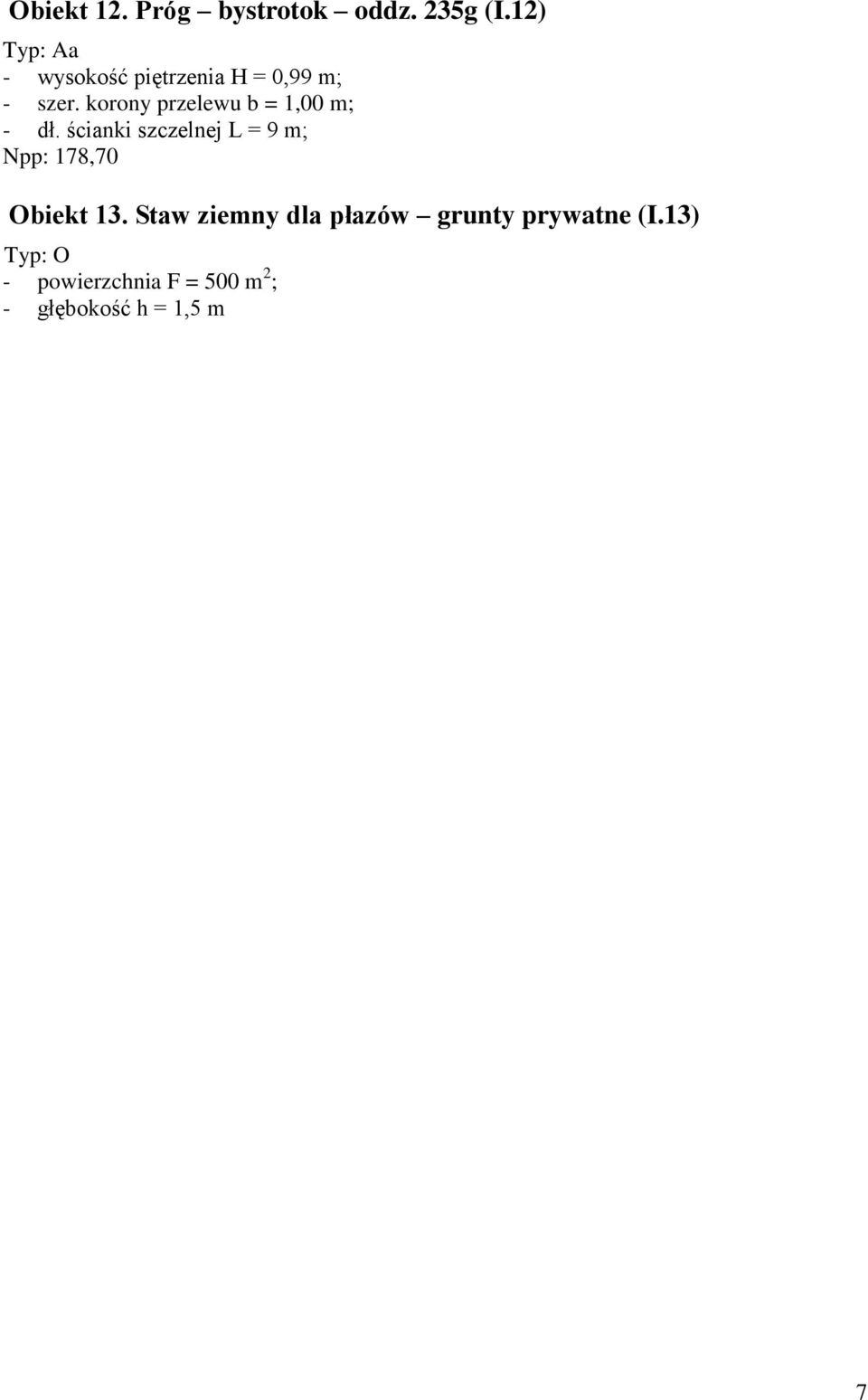

7 Obiekt 12. Próg bystrotok oddz. 235g (I.12) Typ: Aa - dł. ścianki szczelnej L = 9 m; Npp: 178,70 Obiekt 13. Staw ziemny dla płazów grunty prywatne (I.13) Typ: O - powierzchnia F = 500 m 2 ; - głębokość h = 1,5 m 7

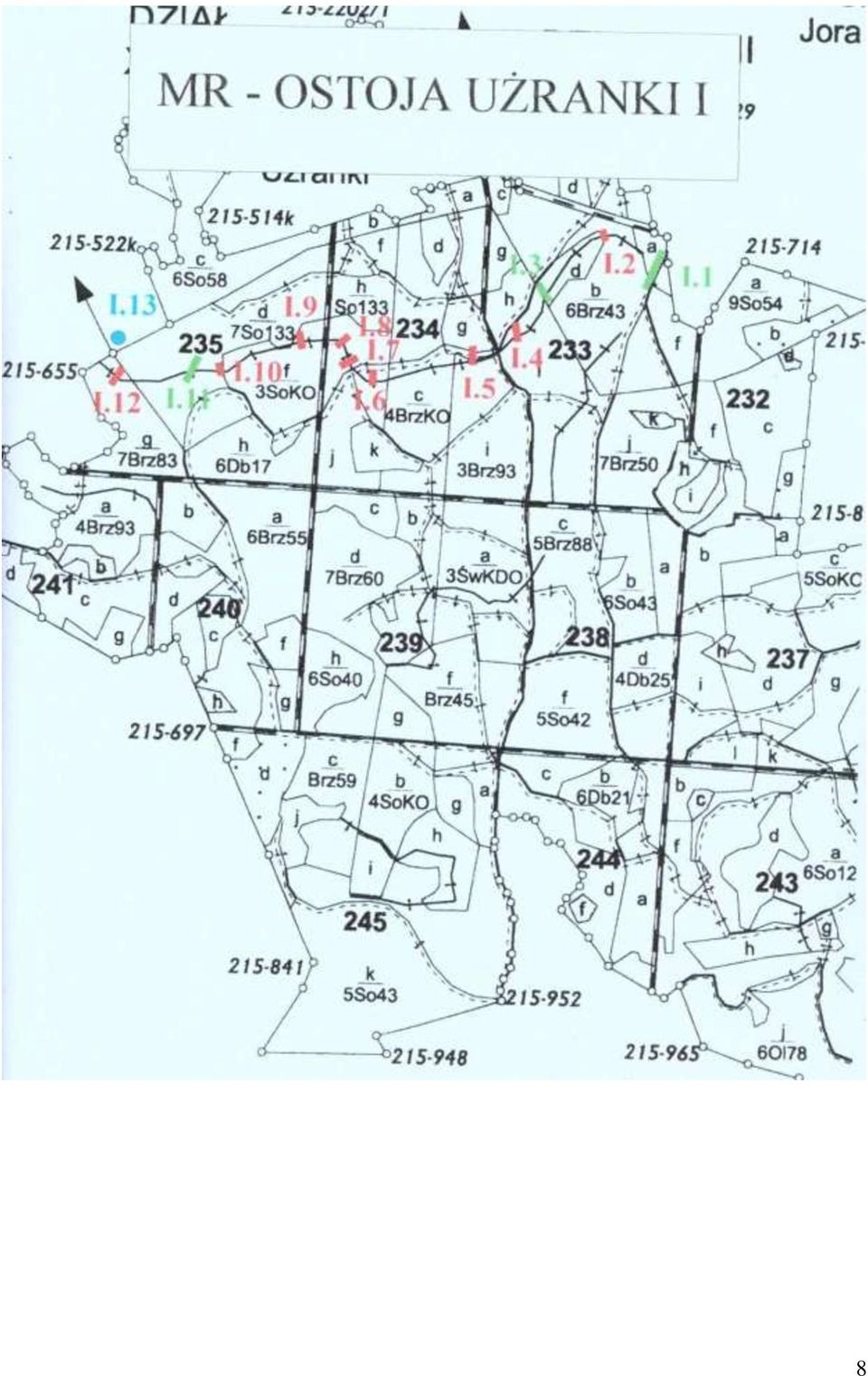

8 8

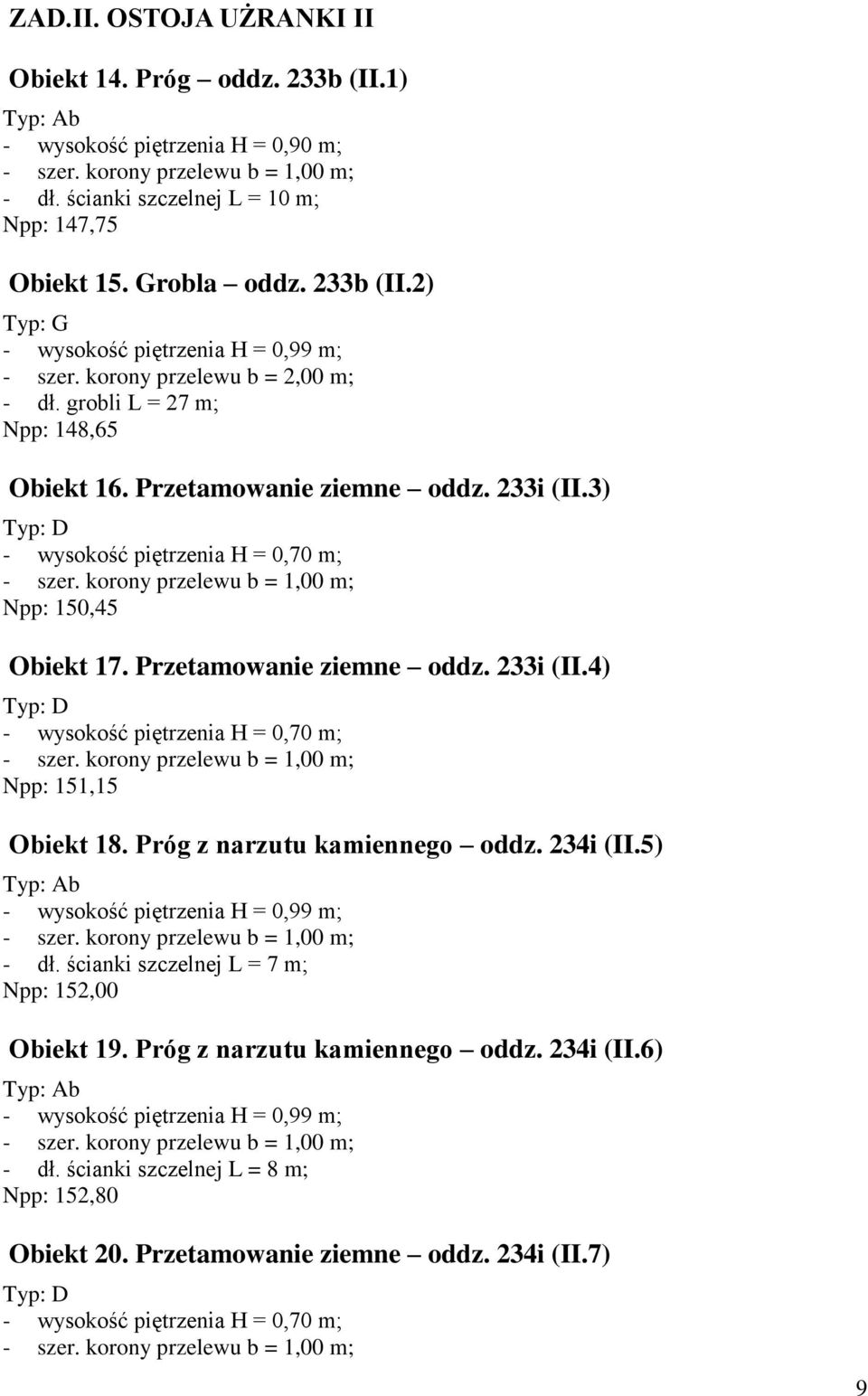

9 ZAD.II. OSTOJA UŻRANKI II Obiekt 14. Próg oddz. 233b (II.1) - wysokość piętrzenia H = 0,90 m; - dł. ścianki szczelnej L = 10 m; Npp: 147,75 Obiekt 15. Grobla oddz. 233b (II.2) Typ: G - szer. korony przelewu b = 2,00 m; - dł. grobli L = 27 m; Npp: 148,65 Obiekt 16. Przetamowanie ziemne oddz. 233i (II.3) Typ: D - wysokość piętrzenia H = 0,70 m; Npp: 150,45 Obiekt 17. Przetamowanie ziemne oddz. 233i (II.4) Typ: D - wysokość piętrzenia H = 0,70 m; Npp: 151,15 Obiekt 18. Próg z narzutu kamiennego oddz. 234i (II.5) - dł. ścianki szczelnej L = 7 m; Npp: 152,00 Obiekt 19. Próg z narzutu kamiennego oddz. 234i (II.6) - dł. ścianki szczelnej L = 8 m; Npp: 152,80 Obiekt 20. Przetamowanie ziemne oddz. 234i (II.7) Typ: D - wysokość piętrzenia H = 0,70 m; 9

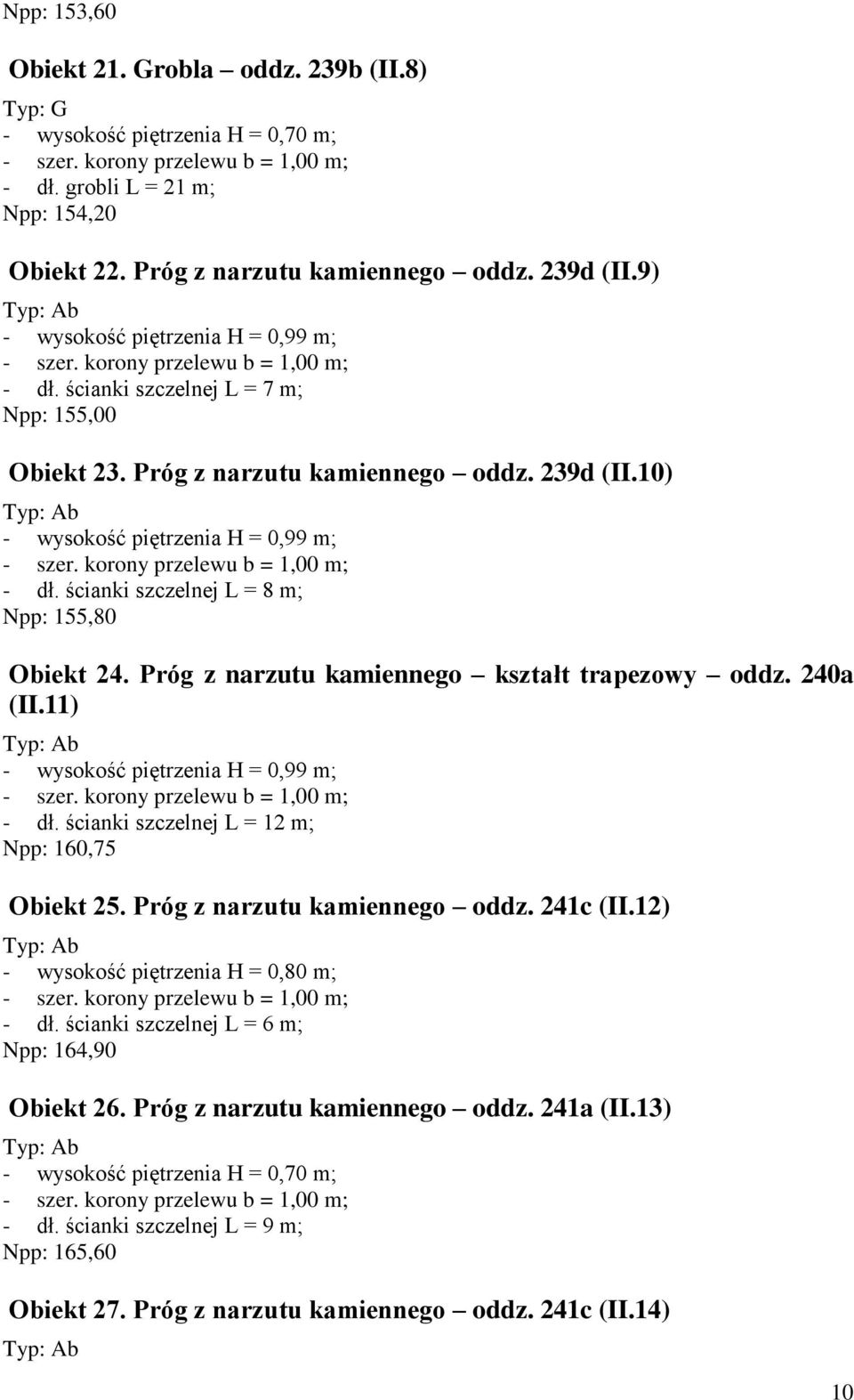

10 Npp: 153,60 Obiekt 21. Grobla oddz. 239b (II.8) Typ: G - wysokość piętrzenia H = 0,70 m; - dł. grobli L = 21 m; Npp: 154,20 Obiekt 22. Próg z narzutu kamiennego oddz. 239d (II.9) - dł. ścianki szczelnej L = 7 m; Npp: 155,00 Obiekt 23. Próg z narzutu kamiennego oddz. 239d (II.10) - dł. ścianki szczelnej L = 8 m; Npp: 155,80 Obiekt 24. Próg z narzutu kamiennego kształt trapezowy oddz. 240a (II.11) - dł. ścianki szczelnej L = 12 m; Npp: 160,75 Obiekt 25. Próg z narzutu kamiennego oddz. 241c (II.12) - wysokość piętrzenia H = 0,80 m; - dł. ścianki szczelnej L = 6 m; Npp: 164,90 Obiekt 26. Próg z narzutu kamiennego oddz. 241a (II.13) - wysokość piętrzenia H = 0,70 m; - dł. ścianki szczelnej L = 9 m; Npp: 165,60 Obiekt 27. Próg z narzutu kamiennego oddz. 241c (II.14) 10

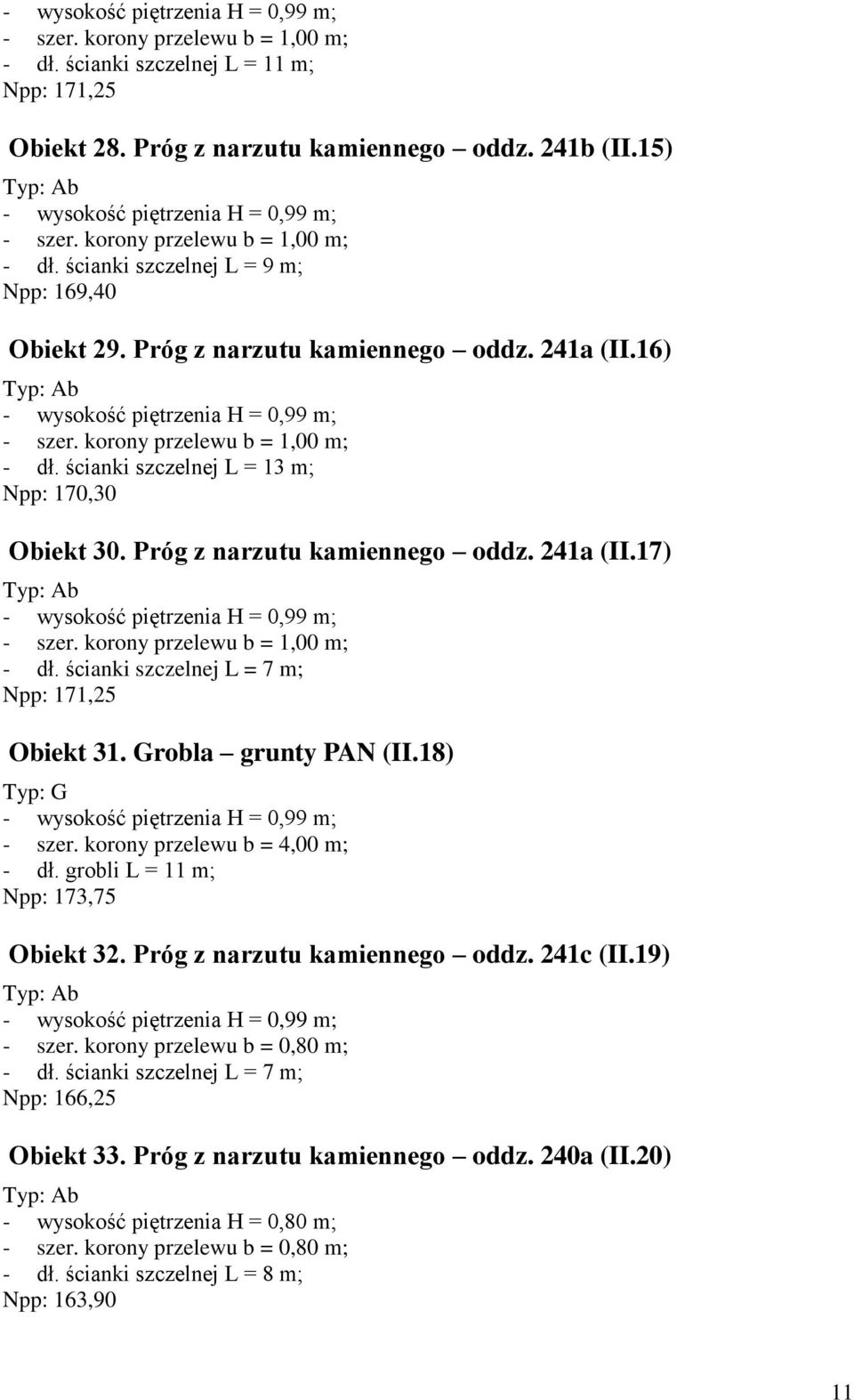

11 - dł. ścianki szczelnej L = 11 m; Npp: 171,25 Obiekt 28. Próg z narzutu kamiennego oddz. 241b (II.15) - dł. ścianki szczelnej L = 9 m; Npp: 169,40 Obiekt 29. Próg z narzutu kamiennego oddz. 241a (II.16) - dł. ścianki szczelnej L = 13 m; Npp: 170,30 Obiekt 30. Próg z narzutu kamiennego oddz. 241a (II.17) - dł. ścianki szczelnej L = 7 m; Npp: 171,25 Obiekt 31. Grobla grunty PAN (II.18) Typ: G - szer. korony przelewu b = 4,00 m; - dł. grobli L = 11 m; Npp: 173,75 Obiekt 32. Próg z narzutu kamiennego oddz. 241c (II.19) - dł. ścianki szczelnej L = 7 m; Npp: 166,25 Obiekt 33. Próg z narzutu kamiennego oddz. 240a (II.20) - wysokość piętrzenia H = 0,80 m; - dł. ścianki szczelnej L = 8 m; Npp: 163,90 11

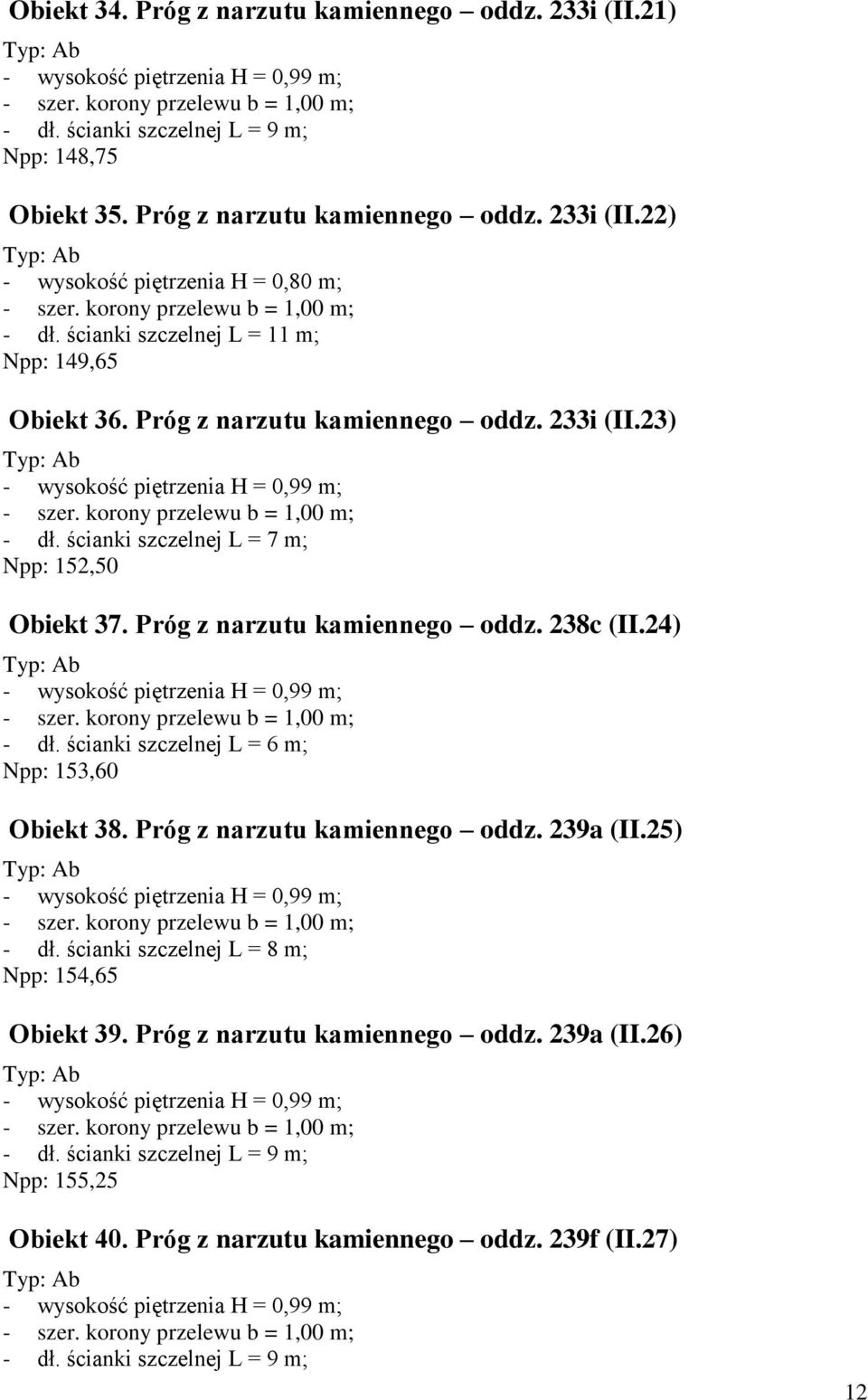

12 Obiekt 34. Próg z narzutu kamiennego oddz. 233i (II.21) - dł. ścianki szczelnej L = 9 m; Npp: 148,75 Obiekt 35. Próg z narzutu kamiennego oddz. 233i (II.22) - wysokość piętrzenia H = 0,80 m; - dł. ścianki szczelnej L = 11 m; Npp: 149,65 Obiekt 36. Próg z narzutu kamiennego oddz. 233i (II.23) - dł. ścianki szczelnej L = 7 m; Npp: 152,50 Obiekt 37. Próg z narzutu kamiennego oddz. 238c (II.24) - dł. ścianki szczelnej L = 6 m; Npp: 153,60 Obiekt 38. Próg z narzutu kamiennego oddz. 239a (II.25) - dł. ścianki szczelnej L = 8 m; Npp: 154,65 Obiekt 39. Próg z narzutu kamiennego oddz. 239a (II.26) - dł. ścianki szczelnej L = 9 m; Npp: 155,25 Obiekt 40. Próg z narzutu kamiennego oddz. 239f (II.27) - dł. ścianki szczelnej L = 9 m; 12

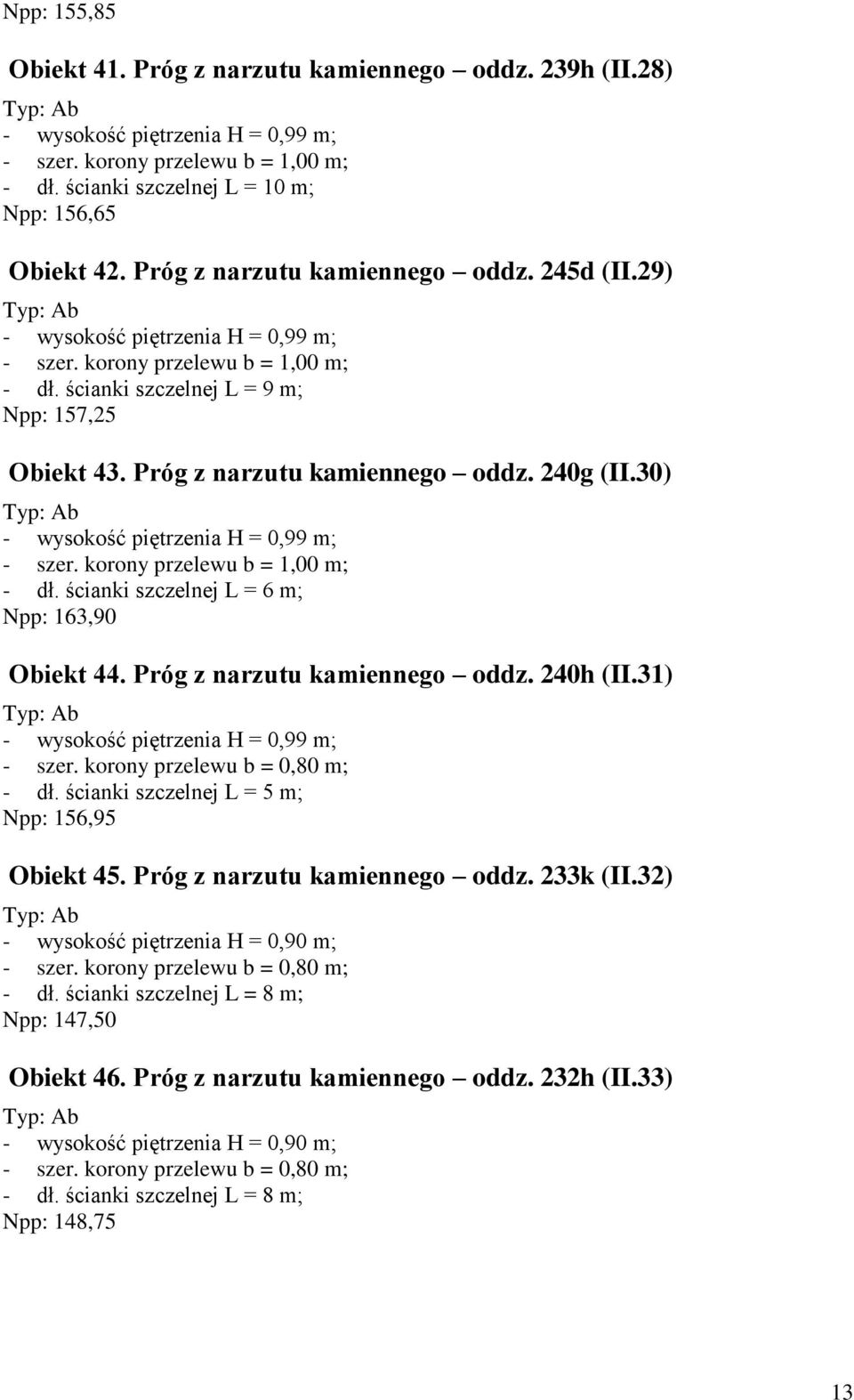

13 Npp: 155,85 Obiekt 41. Próg z narzutu kamiennego oddz. 239h (II.28) - dł. ścianki szczelnej L = 10 m; Npp: 156,65 Obiekt 42. Próg z narzutu kamiennego oddz. 245d (II.29) - dł. ścianki szczelnej L = 9 m; Npp: 157,25 Obiekt 43. Próg z narzutu kamiennego oddz. 240g (II.30) - dł. ścianki szczelnej L = 6 m; Npp: 163,90 Obiekt 44. Próg z narzutu kamiennego oddz. 240h (II.31) - dł. ścianki szczelnej L = 5 m; Npp: 156,95 Obiekt 45. Próg z narzutu kamiennego oddz. 233k (II.32) - wysokość piętrzenia H = 0,90 m; - dł. ścianki szczelnej L = 8 m; Npp: 147,50 Obiekt 46. Próg z narzutu kamiennego oddz. 232h (II.33) - wysokość piętrzenia H = 0,90 m; - dł. ścianki szczelnej L = 8 m; Npp: 148,75 13

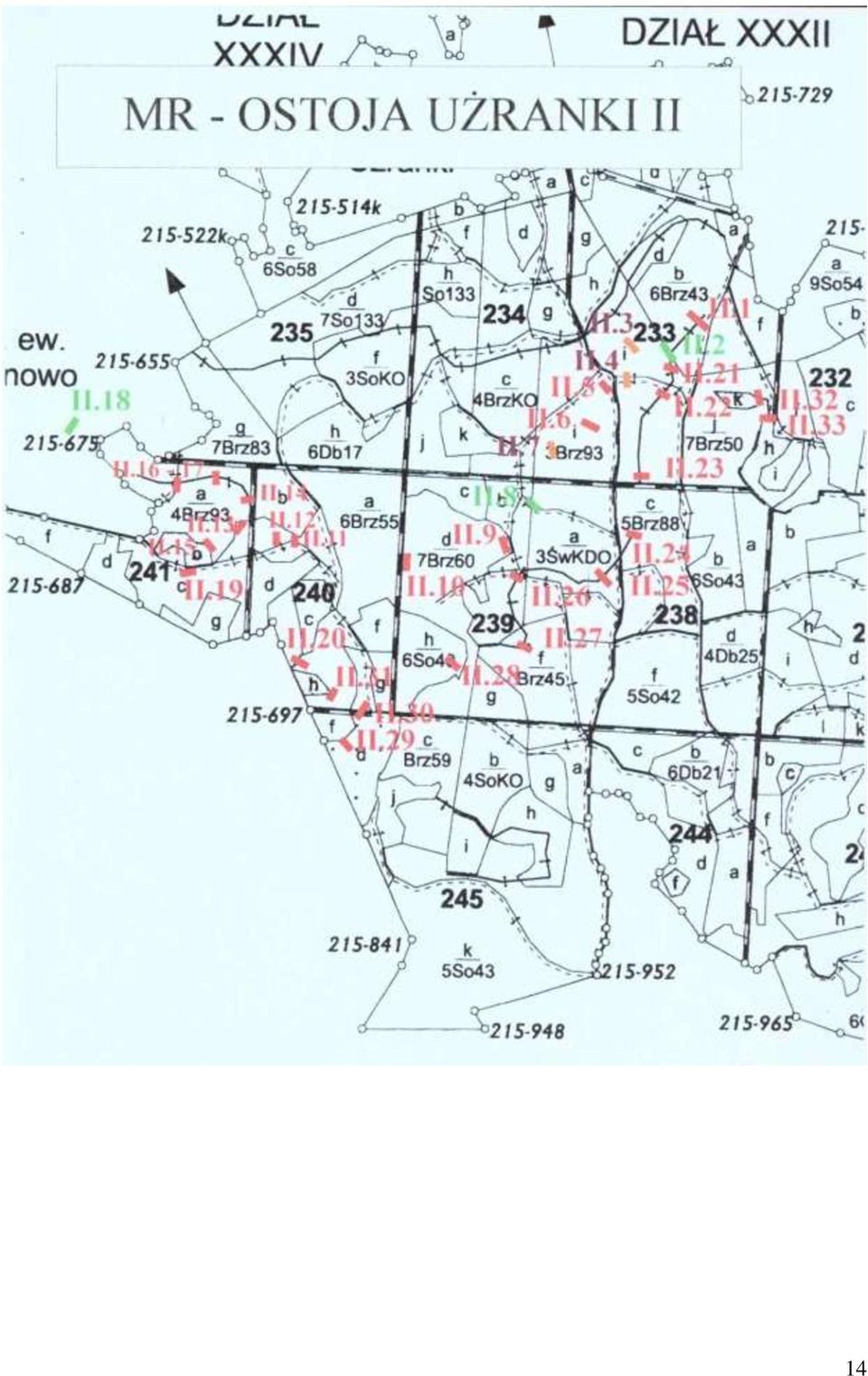

14 14

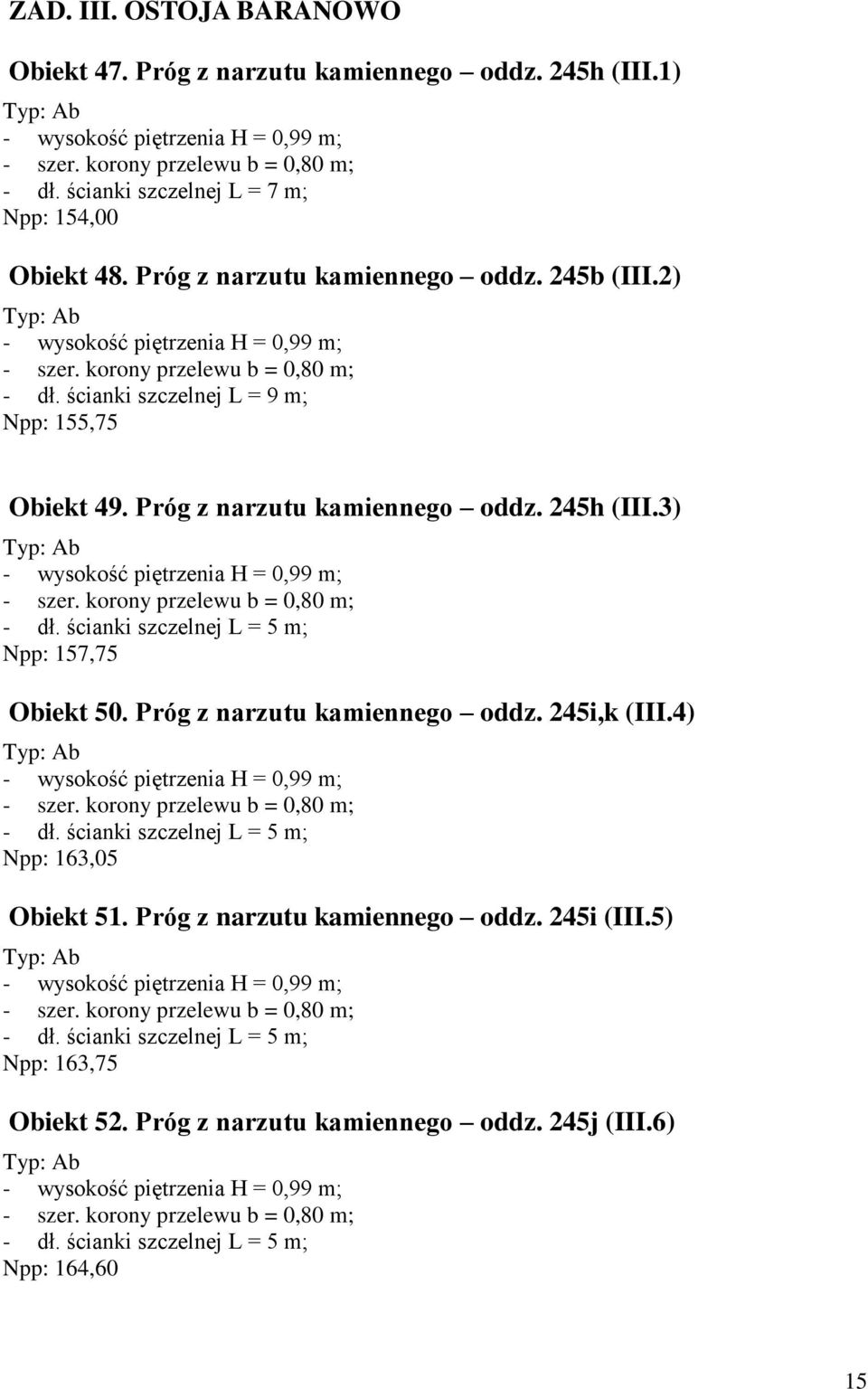

15 ZAD. III. OSTOJA BARANOWO Obiekt 47. Próg z narzutu kamiennego oddz. 245h (III.1) - dł. ścianki szczelnej L = 7 m; Npp: 154,00 Obiekt 48. Próg z narzutu kamiennego oddz. 245b (III.2) - dł. ścianki szczelnej L = 9 m; Npp: 155,75 Obiekt 49. Próg z narzutu kamiennego oddz. 245h (III.3) - dł. ścianki szczelnej L = 5 m; Npp: 157,75 Obiekt 50. Próg z narzutu kamiennego oddz. 245i,k (III.4) - dł. ścianki szczelnej L = 5 m; Npp: 163,05 Obiekt 51. Próg z narzutu kamiennego oddz. 245i (III.5) - dł. ścianki szczelnej L = 5 m; Npp: 163,75 Obiekt 52. Próg z narzutu kamiennego oddz. 245j (III.6) - dł. ścianki szczelnej L = 5 m; Npp: 164,60 15

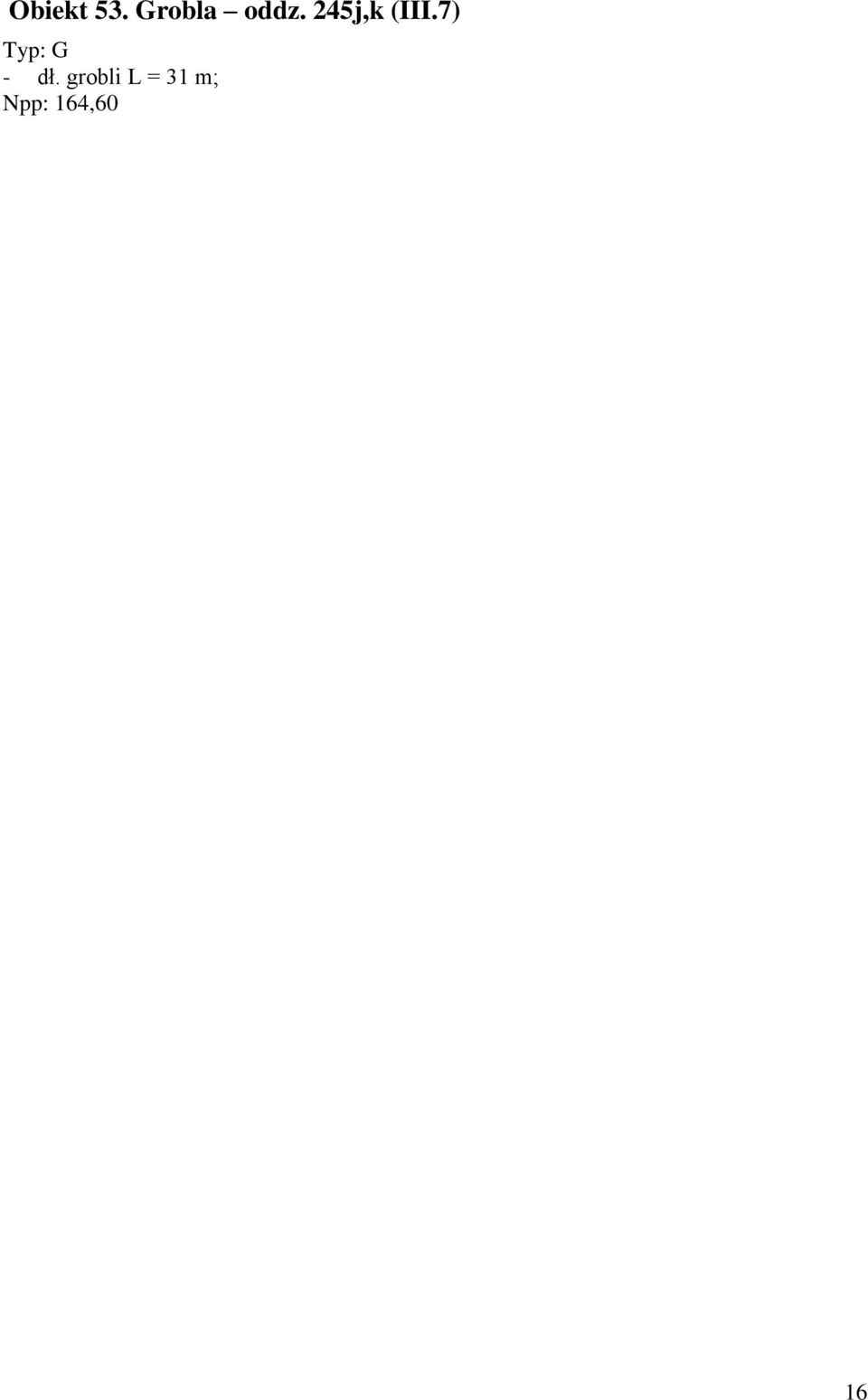

16 Obiekt 53. Grobla oddz. 245j,k (III.7) Typ: G - dł. grobli L = 31 m; Npp: 164,60 16

17 17

18 ZAD.IV. OSTOJA CUDNOCHY Obiekt 54. Próg z narzutu kamiennego oddz. 236f (IV.1) - dł. ścianki szczelnej L = 9 m; Npp: 131,25 Obiekt 55. Próg z narzutu kamiennego oddz. 236d (IV.2) - dł. ścianki szczelnej L = 8 m; Npp: 151,90 Obiekt 56. Próg z narzutu kamiennego oddz. 236a (IV.3) - dł. ścianki szczelnej L = 8 m; Npp: 132,50 Obiekt 57. Grobla oddz. 236a,i,k (IV.4) Typ: G - dł. grobli L = 28 m; - przepust typ P-1, śr. 0,60 m, dł. L = 7 m; Npp: 132,80 Obiekt 58. Próg z narzutu kamiennego oddz. 236k (IV.5) - dł. ścianki szczelnej L = 7 m; Npp: 133,55 Obiekt 59. Próg z narzutu kamiennego oddz. 242d (IV.6) - dł. ścianki szczelnej L = 6 m; Npp: 134,30 Obiekt 60. Próg z narzutu kamiennego oddz. 242k (IV.7) 18

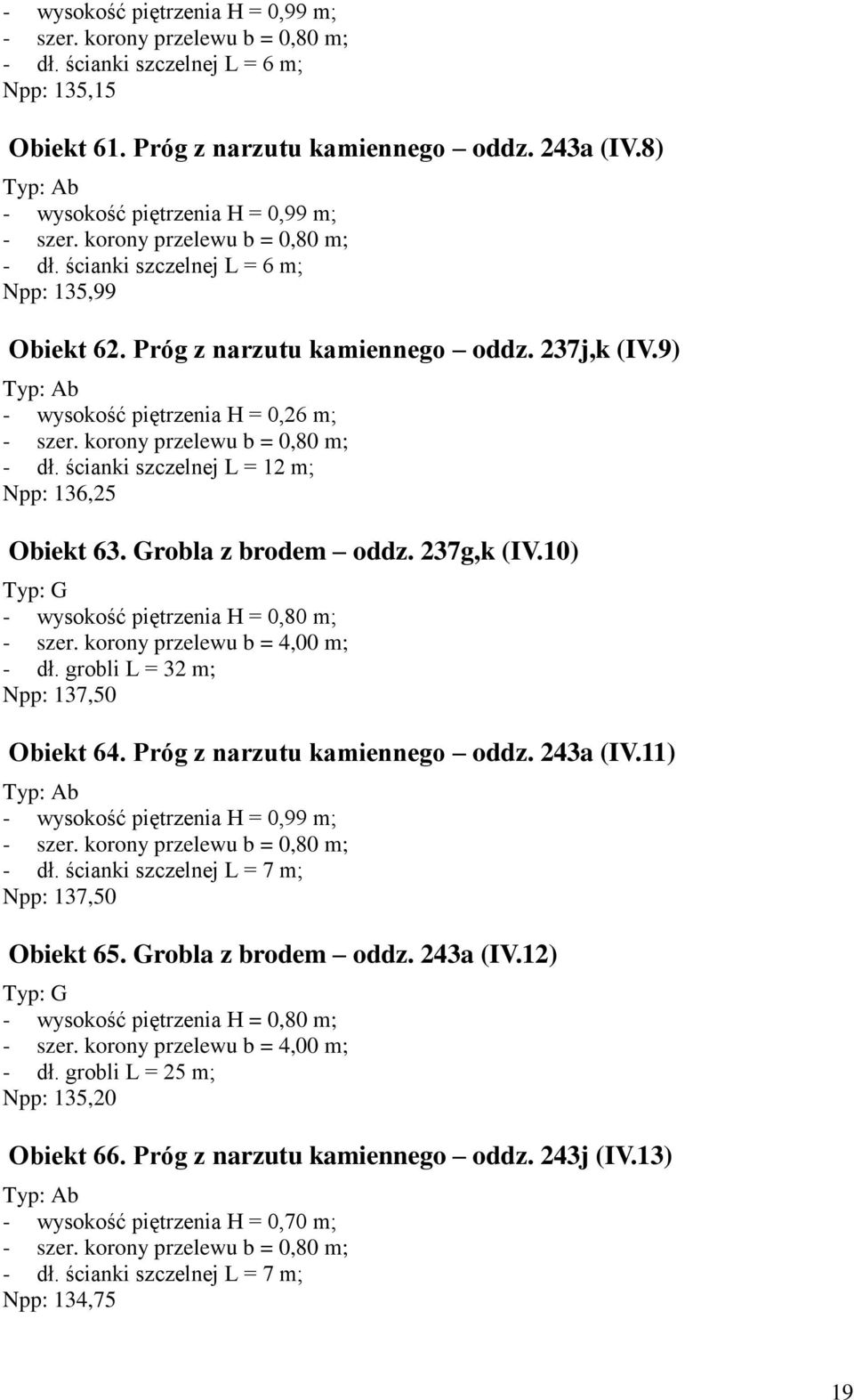

19 - dł. ścianki szczelnej L = 6 m; Npp: 135,15 Obiekt 61. Próg z narzutu kamiennego oddz. 243a (IV.8) - dł. ścianki szczelnej L = 6 m; Npp: 135,99 Obiekt 62. Próg z narzutu kamiennego oddz. 237j,k (IV.9) - wysokość piętrzenia H = 0,26 m; - dł. ścianki szczelnej L = 12 m; Npp: 136,25 Obiekt 63. Grobla z brodem oddz. 237g,k (IV.10) Typ: G - wysokość piętrzenia H = 0,80 m; - szer. korony przelewu b = 4,00 m; - dł. grobli L = 32 m; Npp: 137,50 Obiekt 64. Próg z narzutu kamiennego oddz. 243a (IV.11) - dł. ścianki szczelnej L = 7 m; Npp: 137,50 Obiekt 65. Grobla z brodem oddz. 243a (IV.12) Typ: G - wysokość piętrzenia H = 0,80 m; - szer. korony przelewu b = 4,00 m; - dł. grobli L = 25 m; Npp: 135,20 Obiekt 66. Próg z narzutu kamiennego oddz. 243j (IV.13) - wysokość piętrzenia H = 0,70 m; - dł. ścianki szczelnej L = 7 m; Npp: 134,75 19

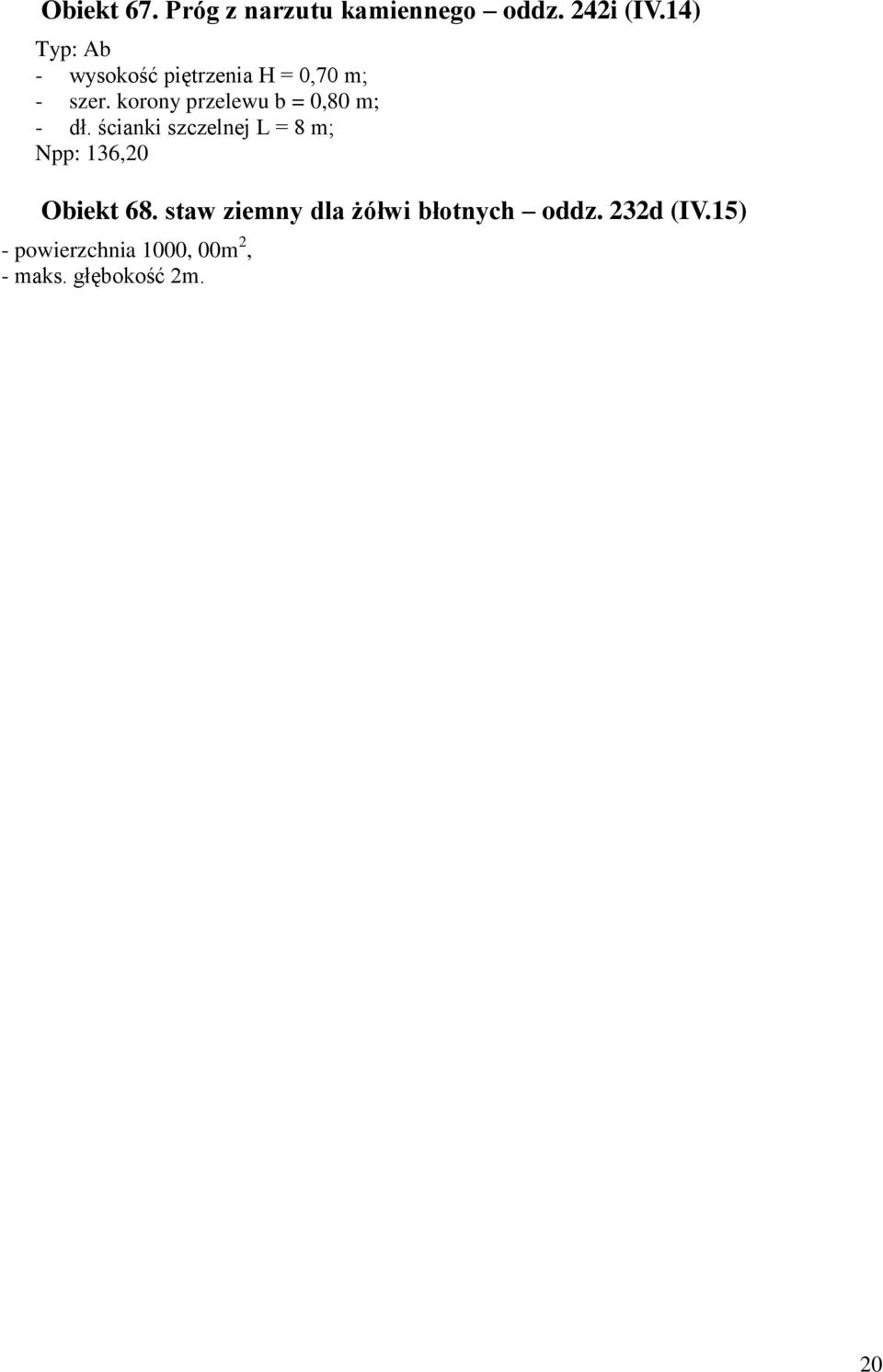

20 Obiekt 67. Próg z narzutu kamiennego oddz. 242i (IV.14) - wysokość piętrzenia H = 0,70 m; - dł. ścianki szczelnej L = 8 m; Npp: 136,20 Obiekt 68. staw ziemny dla żółwi błotnych oddz. 232d (IV.15) - powierzchnia 1000, 00m 2, - maks. głębokość 2m. 20

21 21

22 ZAD.II. OSTOJA FASZCZE Obiekt 69. Grobla podwyższenie drogi, bród - oddz. 258a wys. piętrzenia H = 0,99 m, dł. ścianki szczelnej L = 8,00 m, szer. korony przelewu b = 4,00 m, nasyp o długości L 10,00 m, konstrukcja: budowla ziemna, ścianka szczelna z bali drewnianych, bród płyty ażurowe typu jomb, n.p.p. 126,90. Obiekt 70. Próg narzut kamienny - oddz. 257b wys. piętrzenia H = 0,99 m, dł. ścianki szczelnej L = 8,00 m, szer. korony przelewu b = 1,00 m, konstrukcja: próg faszynowo kamienny, ścianka szczelna z bali drewnianych, n.p.p.: 127,50. Obiekt 71. Staw ziemny dla żółwi błotnych - oddz. 258f powierzchnia 500,00 m 2, maks. głębokość 1,50 m. Obiekt 72. Staw ziemny dla żółwi błotnych - oddz. 258h powierzchnia 800,00 m 2, maks. głębokość 2,00 m. Obiekt 73. Staw ziemny dla żółwi błotnych - oddz. 256h powierzchnia 800,00 m 2, maks. głębokość 2,00 m. Obiekt 74. Staw ziemny dla żółwi błotnych - oddz. 256f powierzchnia 500,00 m 2, maks. głębokość 1,00 m. Obiekt 75. Próg narzut kamienny - oddz. 256f wys. piętrzenia H = 0,50 m, dł. ścianki szczelnej L = 9,00 m, szer. korony przelewu b = 1,00 m, konstrukcja: próg faszynowo kamienny, ścianka szczelna z bali drewnianych, n.p.p.: 128,50. 22

23 23

24 Wytyczne dotyczące wykonawstwa oraz eksploatacji obiektów Wykonawstwo obiektów małej retencji można prowadzić przez cały rok, gdyż nie jest to inwestycja w żadnym wypadku uciążliwa dla środowiska. Dotyczy to zarówno zanieczyszczeń, które w ogóle nie występują, jak i hałasu, który jest nieznaczny i jego natężenie nie odbiega od wytwarzanego podczas prac leśnych (np. czyszczenia lub trzebież). Wyjątkiem jest wykonywanie prac w strefach ochronnych ptaków drapieżnych, bociana czarnego oraz cietrzewia, gdyż są to gatunki szczególnie płochliwe i objęte ochroną strefową. W tych miejscach wykonawstwo należy prowadzić zgodnie z wytycznymi zawartymi w rozporządzeniu ministra środowiska w sprawie ochrony gatunkowej zwierząt. Jedynym obiektem małej retencji, którego wykonawstwo należy prowadzić w okresie od lipca do października są stawy ziemne dla płazów. Wynika to przede wszystkim z faktu, że obiekty te zostały zlokalizowane w obniżeniach terenu, a tym samym są to miejsca, gdzie w okresie wiosennym jeszcze przed wykonaniem inwestycji mogą gromadzić się płazy. Ponadto część obiektów została zaprojektowana na terenie o znacznym uwilgotnieniu, który w okresie wiosennym jest niedostępny, posiada słabszą darń i narażony jest na duże zniszczenia podczas transportu urobku. Po zakończeniu robót przyległy teren należy uporządkować, doprowadzając go do stanu wyjściowego. Podczas eksploatacji tych budowli dwukrotnie w ciągu roku - wiosną i jesienią, dokonywać przeglądów tych budowli. Ewentualne uszkodzenia należy usunąć, aby nie dopuścić do rozmycia, przepływu wody wokół budowli, podmycia brzegów itp. 24
