1 INWENTARYZACJA INFRASTRUKTURY WODNEJ I OCENA JEJ STANU TECHNICZNEGO mgr inż. Bańkowski Janusz mgr inż. Bloch Łukasz Temat badawczy: Metodyczne podstawy opracowania i wdrażania planu gospodarowania zasobami wodnymi w lasach nizinnych w skali nadleśnictwa 1

2 Podstawa prawna opracowania Umowa nr ER /14 z dnia 15 kwietnia 2014 r., zawarta pomiędzy Dyrekcją Generalną Lasów Państwowych a konsorcjum: Instytutem Badawczym Leśnictwa Liderem Konsorcjum i Biurem Urządzania Lasu i Geodezji Leśnej Oddział w Brzegu. Termin realizacji usługi badawczej upływa 30 kwietnia 2017 r. 2

3 Zlewnie V rzędu powierzchnia całkowita (ha): Bielawka (III) ,93 Żółta Woda (III) ,27 3

4 Struktura troficzna siedlisk leśnych Legenda - siedliska lasowe - siedliska borowe - siedliska wilgotne - siedliska świeże 4

5 Struktura gatunkowa Zapas m3 Zasobność 217 m3/ha Zapas m3 Zasobność 212 m3/ha 5

6 6

7 7

8 Metodyka inwentaryzacji 1. Elementy liniowe a) Cieki wodne b) Rowy - Główne - Zbiorcze - Szczegółowe 2. Elementy punktowe a) Budowle melioracyjne b) Punkty krytyczne (przetamowania) 3. Elementy powierzchniowe a) Zbiorniki 8

9 Cieki wodne, rowy a) Parametry przekroju poprzecznego - Szerokość dna - Głębokość - Szerokość góra b) Stan techniczny - Skarpa, dno - Zamulone - Zarośnięta / e - Zakrzaczona / e - Zadrzewiona / e 9

10 Cieki wodne, rowy c) Drożność - Drożny - Częściowo drożny - Niedrożny d) Konserwacja - Bieżąca - Pilna e) Zalecenia - Odmulenie z koszeniem (dna) - Koszenie (skarpy) - Karczowanie (skarpy / dno) - Odtworzenie 10

11 Budowle melioracyjne a) Mosty - Typ - Parametry techniczne - Długość - Szerokość - Światło - Stan techniczny - Drożność - Uszkodzenia 11

Średnica - Stan techniczny - Dobry / Zadowalający / Zły - Drożność

12 b) Przepusty - Typ - O przekroju zamkniętym - Z blachy falistej - Z piętrzeniem - Parametry techniczne - Szerokość / wysokość - Średnica - Stan techniczny - Dobry / Zadowalający / Zły - Drożność - Drożny - Częściowo drożny - Niedrożny - Wytyczne - Udrożnienie - Wymiana 12

13 c) Zastawki - Typ - Konstrukcja - Szandorowe - Zasuwowe - Parametry techniczne - Szerokość zasuwy - Wysokość piętrzenia - Stan techniczny - Funkcjonowanie mechanizmu - Uszkodzenia 13

14 d) Mnichy - Typ - Parametry techniczne - Szerokość zasuwy - Wysokość piętrzenia - Stan techniczny - Funkcjonowanie mechanizmu - Uszkodzenia e) Jazy, stopnie wodne rzadko spotykane w zarządzie LP 14

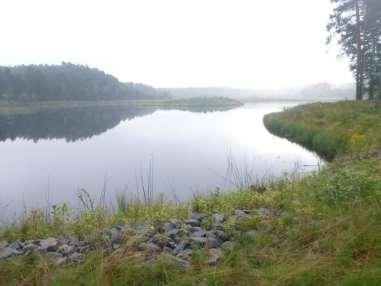

15 Zbiorniki a) Typ - Naturalne - Sztuczne - Stawy - Mikrozbiorniki (oczka wodne) b) Rodzaj - Kopane - Zaporowe - Boczne - Inne np. suche 15

zbiornik infiltracyjny e) Budowle towarzyszące - Przepusty -

16 Zbiorniki c) Parametry techniczne - Powierzchnia - Głębokość - Pojemność - Groble (wymiary) d) Cechy charakterystyczne - Np. zbiornik infiltracyjny e) Budowle towarzyszące - Przepusty - Zastawki - Mnichy - Groble i zapory - Brody, przelewy, przepławki 16

17 Metodyka inwentaryzacji elementów infrastruktury wodnej: Przegląd literatury w dostosowaniu do obszarów nizinnych Wykorzystanie nowoczesnych technologii (ISOK, NMT) Stosowanie jednolitych metod pomiarowych Stworzenie standardu bazy danych (słownik kodów, stosowane skróty) Weryfikację terenową z określeniem parametrów technicznych oraz stanu elementów infrastruktury Wybór optymalnych rozwiązań w zakresie konserwacji 17

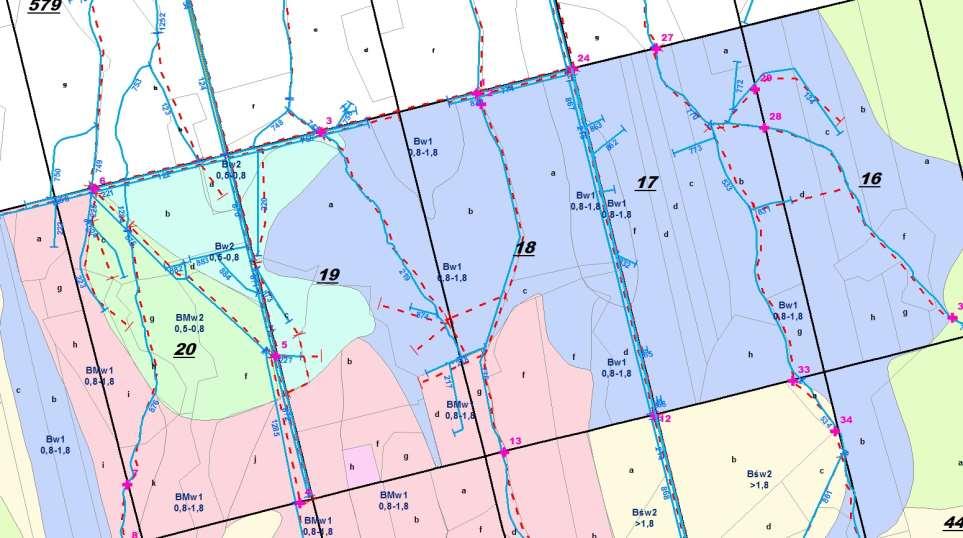

18 18

19 19

20 20

21 21

22 Struktura własności cieków (w tym braki) km 131 km; 20% ALP Obce 530 km; 80% Struktura własności cieków - Nadleśnictwo Pieńsk Zlewnia Żółtej Wody (w tym braki) km 1 km; 1% Struktura własności cieków - Nadleśnictwo Ruszów Zlewnia Żółtej Wody (w tym braki) km ALP OBCE ALP 174 km; 99% 221 km; 100% 22

23 Struktura własności cieków (w tym braki) km 131 km; 20% ALP Obce 530 km; 80% Struktura własności cieków - Nadleśnictwo Wymiarki Zlewnia Żółtej Wody (w tym braki) - 24 km 11 km; 47% 109 km; 45% Struktura własności cieków - Nadleśnictwo Pieńsk Zlewnia Bielawki (w tym braki) km ALP OBCE ALP OBCE 13 km; 53% 133 km; 55% 23

24 Podział cieków na kategorie (LP) km Zlewnia Żółtej Wody i Bielawki 1 km; 0,1% 15 km; 13% 66 km; 15% 85 km; 14% GŁÓWNY ZBIORCZY - I ZBIORCZY - II SZCZEGÓŁOWY PROJEKTOWANY BRAK 143 km; 25% 177 km; 33% 24

0,3km; 2% 2 km; 19% Podział cieków na kategorie Zlewnia Żółtej Wody (LP)

kategorie Zlewnia Żółtej Wody (LP) Nadleśnictwo Pieńsk - 169 km 5 km; 47%

GŁÓWNY ZBIORCZY - I ZBIORCZY - II SZCZEGÓŁOWY BRAK 0,6 km; 0,3% 25 km; 11%

kategorie Zlewnia Żółtej Wody (LP) Nadleśnictwo Ruszów- 221 km 85 km; 38%

km 10 km; 8% 32 km; 24% ZBIORCZY - I ZBIORCZY - II SZCZEGÓŁOWY PROJEKTOWANY

25 0,3km; 2% 2 km; 19% Podział cieków na kategorie Zlewnia Żółtej Wody (LP) Nadleśnictwo Wymiarki - 11 km 0,5 km; 4% 3 km; 28% GŁÓWNY Podział cieków na kategorie Zlewnia Żółtej Wody (LP) Nadleśnictwo Pieńsk km 5 km; 47% ZBIORCZY - I ZBIORCZY - II SZCZEGÓŁOWY BRAK 31 km; 19% 10 km; 6% 19 km; 11% GŁÓWNY ZBIORCZY - I ZBIORCZY - II SZCZEGÓŁOWY BRAK 0,6 km; 0,3% 25 km; 11% 36 km; 16% GŁÓWNY 23 km; 10% 52 km; 24% 23 km; 18% Podział cieków na kategorie Zlewnia Żółtej Wody (LP) Nadleśnictwo Ruszów- 221 km 85 km; 38% Podział cieków na kategorie Zlewnia Bielawki (LP) Nadleśnictwo Pieńsk- 133 km 10 km; 8% 32 km; 24% ZBIORCZY - I ZBIORCZY - II SZCZEGÓŁOWY PROJEKTOWANY BRAK GŁÓWNY ZBIORCZY - I ZBIORCZY - II SZCZEGÓŁOWY BRAK 31 km; 23% 53 km; 31% 56 km; 33% 36 km; 27% 25

Stan skarp rowów (LP) - 472 km 140 km; 30% 10 km; 2% 98 km; 21% czysta zarośnięta zadrzewiona zakrzaczona Stan skarp rowów -

26 Stan skarp rowów (LP) km 140 km; 30% 10 km; 2% 98 km; 21% czysta zarośnięta zadrzewiona zakrzaczona Stan skarp rowów - Zlewnia Bielawki (LP) km 15 km; 14% 2 km; 2% 11 km; 10% 224 km; 48% czysta zarośnięta zadrzewiona zakrzaczona 81 km; 74% 26

Stan skarp rowów - Nadleśnictwo Wymiarki Zlewnia Żółtej Wody (LP) - 8 km 2 km; 19% 0,4 km; 5% zarośnięta zadrzewiona zakrzaczona 83 km; 42% Stan skarp rowów - Nadleśnictwo Ruszów Zlewnia Żółtej Wody

27 Stan skarp rowów - Nadleśnictwo Wymiarki Zlewnia Żółtej Wody (LP) - 8 km 2 km; 19% 0,4 km; 5% zarośnięta zadrzewiona zakrzaczona 83 km; 42% Stan skarp rowów - Nadleśnictwo Ruszów Zlewnia Żółtej Wody 0,4 km; 0,2% (LP) km (LP) km 7 km; 4% 60 km; 31% 6 km; 76% Stan skarp rowów - Nadleśnictwo Pieńsk Zlewnia Żółtej Wody 45 km; 27% 28 km; 17% czysta zarośnięta zadrzewiona zakrzaczona czysta zarośnięta zadrzewiona 53 km; 27% 88 km; 52% zakrzaczona 27

Stan dna rowów (LP) - 472 km 117 km; 25% 14 km; 3% 74 km; 16% czyste

Bielawki (LP) - 109 km 54 km; 11% 212 km; 45% 35 km; 32% 2 km; 2% 16 km;

28 Stan dna rowów (LP) km 117 km; 25% 14 km; 3% 74 km; 16% czyste zamulone zarośnięte zadrzewione zakrzaczone Stan dna rowów - Zlewnia Bielawki (LP) km 54 km; 11% 212 km; 45% 35 km; 32% 2 km; 2% 16 km; 15% czyste zamulone zarośnięte zadrzewione zakrzaczone 24 km; 22% 31 km; 28% 28

km; 0,3% 22 km; 11% czyste zamulone zarośnięte zadrzewione zakrzaczone 28 km; 17% 19 km; 11% Stan dna rowów - Nadleśnictwo Pieńsk

29 Stan dna rowów - Nadleśnictwo Wymiarki Zlewnia Żółtej Wody (LP) - 8 km 2 km; 20% 0,2 km; 3% 1 km; 16% czyste zamulone zarośnięte zadrzewione zakrzaczone 1 km; 16% 4 km; 45% 57 km; 29% Stan dna rowów - Nadleśnictwo Ruszów Zlewnia Żółtej Wody (LP) km 0,6 km; 0,3% 22 km; 11% czyste zamulone zarośnięte zadrzewione zakrzaczone 28 km; 17% 19 km; 11% Stan dna rowów - Nadleśnictwo Pieńsk Zlewnia Żółtej Wody (LP) km 11 km; 7% 36 km; 21% czyste zamulone zarośnięte zadrzewione zakrzaczone 11 km; 5% 106 km; 54% 74 km; 44% 29

30 Drożność rowów (LP) km 221 km; 47% 172 km; 37% częściowo drożny drożny niedrożny Drożność rowów - Zlewnia Bielawki (LP) km 79 km; 17% 33 km; 30% częściowo drożny drożny niedrożny 70 km; 64% 6 km; 6% 30

31 Drożność rowów - Nadleśnictwo Wymiarki Zlewnia Żółtej Wody (LP) - 8 km 1 km; 17% częściowo drożny drożny niedrożny 5 km; 67% 1 km; 15% 78 km; 46% Drożność rowów - Nadleśnictwo Pieńsk Zlewnia Żółtej Wody (LP) km 59 km; 35% 74 km; 38%; Drożność rowów - Nadleśnictwo Ruszów Zlewnia Żółtej Wody (LP) km 82 km; 42% częściowo drożny drożny niedrożny częściowo drożny drożny niedrożny 31 km; 18% 40 km; 20% 31

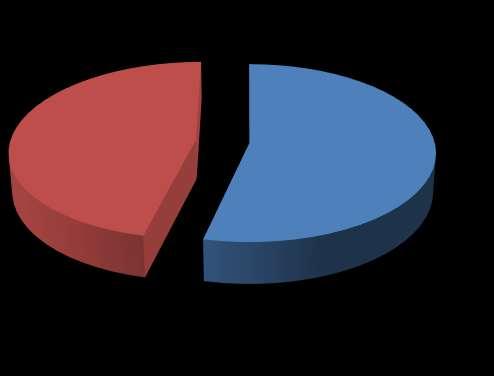

32 Konserwacja rowów (LP) km bieżaca pilna 219 km; 46% 253 km; 54% Konserwacja rowów - Nadleśnictwo Pieńsk Zlewnia Bielawki (LP) km 40 km; 37% bieżaca pilna 69 km; 63% 32

Wody (LP) - 169 km Konserwacja rowów - Nadleśnictwo Ruszów Zlewnia Żółtej Wody

33 Konserwacja rowów - Nadleśnictwo Wymiarki Zlewnia Żółtej Wody (LP) - 8 km 4 km; 47% bieżaca pilna 4 km; 53% Konserwacja rowów - Nadleśnictwo Pieńsk Zlewnia Żółtej Wody (LP) km Konserwacja rowów - Nadleśnictwo Ruszów Zlewnia Żółtej Wody (LP) km 74 km; 38% bieżaca pilna bieżaca pilna 79 km; 47% 90 km; 53% 122 km; 62% 33

34 Zalecenia dla skarp (LP) km 93 km; 20% karczowanie koszenie odtworzenie 95km; 20% Zalecenia dla dna (LP) km 121 km; 26% 92 km; 19% 287 km; 61% karczowanie odmulanie odtworzenie 255 km; 54% 34

Zalecenia dla skarp - Zlewnia Bielawki (LP) - 109 km 29 km; 26% karczowanie koszenie odtworzenie 9 km; 8% 72 km; 66%

35 Zalecenia dla skarp - Zlewnia Bielawki (LP) km 29 km; 26% karczowanie koszenie odtworzenie 9 km; 8% 72 km; 66% Zalecenia dla dna - Zlewnia Bielawki (LP) km 29 km; 26% 41 km; 38% karczowanie odmulanie odtworzenie 40 km; 36% 35

41 km; 24% Zalecenia dla skarp - Nadleśnictwo Pieńsk Zlewnia Żółtej Wody (LP) - 169 km karczowanie koszenie odtworzenie 27 km; 16% 101 km; 60%

36 41 km; 24% Zalecenia dla skarp - Nadleśnictwo Pieńsk Zlewnia Żółtej Wody (LP) km karczowanie koszenie odtworzenie 27 km; 16% 101 km; 60% 41 km; 24% Zalecenia dla dna - Nadleśnictwo Pieńsk Zlewnia Żółtej Wody (LP) km 27 km; 16% karczowanie odmulanie odtworzenie 101 km; 60% 36

24 km; 12% Zalecenia dla skarp - Nadleśnictwo Ruszów Zlewnia Żółtej Wody (LP) - 196 km karczowanie koszenie odtworzenie 25 km; 13% Zalecenia

37 24 km; 12% Zalecenia dla skarp - Nadleśnictwo Ruszów Zlewnia Żółtej Wody (LP) km karczowanie koszenie odtworzenie 25 km; 13% Zalecenia dla dna - Nadleśnictwo Ruszów Zlewnia Żółtej Wody (LP) km 53 km; 27% 55 km; 28% 117 km; 60% karczowanie odmulanie odtworzenie 118 km; 60% 37

38 3 km; 36% Zalecenia dla skarp - Nadleśnictwo Wymiarki Zlewnia Żółtej Wody (LP) - 8 km karczowanie koszenie odtworzenie Zalecenia dla dna - Nadleśnictwo Wymiarki Zlewnia Żółtej Wody (LP) - 8 km 0,4 km; 6% 5 km; 58% 3 km; 36% odmulanie odtworzenie 5 km; 64% 38

600 500 Udział punktów poszczególnych kategorii Zlewnia

39 Udział punktów poszczególnych kategorii Zlewnia Żółtej Wody i Bielawki (1080 szt.) ILOŚĆ (szt.) 39

40 Tabela 40

41 Korzyści: - Prawidłowo zlokalizowane (kameralnie oraz terenowo) dane geometryczne - Komplementarny zbiór danych o urządzeniach wodnych (parametry techniczne, stan) - SŁOWNIK - Zweryfikowane granice zlewni (KZGW) - Kategoryzacja cieków - Podział cieków według pilności działań - Optymalne rozwiązania w zakresie planowania oraz lokalizacji nowych inwestycji 41

42 Dziękujemy za uwagę 42
