1 PRB MELMAK JERZY PIOTR KOZERSKI PRACOWNIA PROJEKTOWA SIEDZIBA: STRZEPCZ, UL. LIPOWA 21, LINIA, TEL Rodzaj opracowania: OPERAT WODNOPRAWNY Obiekt: ZBIORNIKI MAŁEJ RETENCJI WODNEJ Lokalizacja: GRANICZNA WIEŚ DZ. NR 126/1, 126/2, 126/3 GMINA TRĄBKI WIELKIE LEŚNICTWO WOJANOWO ODDZ. 126 F, G Inwestor: NADLEŚNICTWO KOLBUDY UL. OSIEDLE LEŚNIKÓW KOLBUDY Projektant: Tadeusz Mazurkiewicz Opracowanie: Jerzy Piotr Kozerski STRZEPCZ, CZERWIEC 2010 R.

DZ. NR 126/1, 126/2, 126/3 GMINA TRĄBKI WIELKIE LEŚNICTWO WOJANOWO ODDZ. 126 F, G Inwestor: NADLEŚNICTWO KOLBUDY UL.

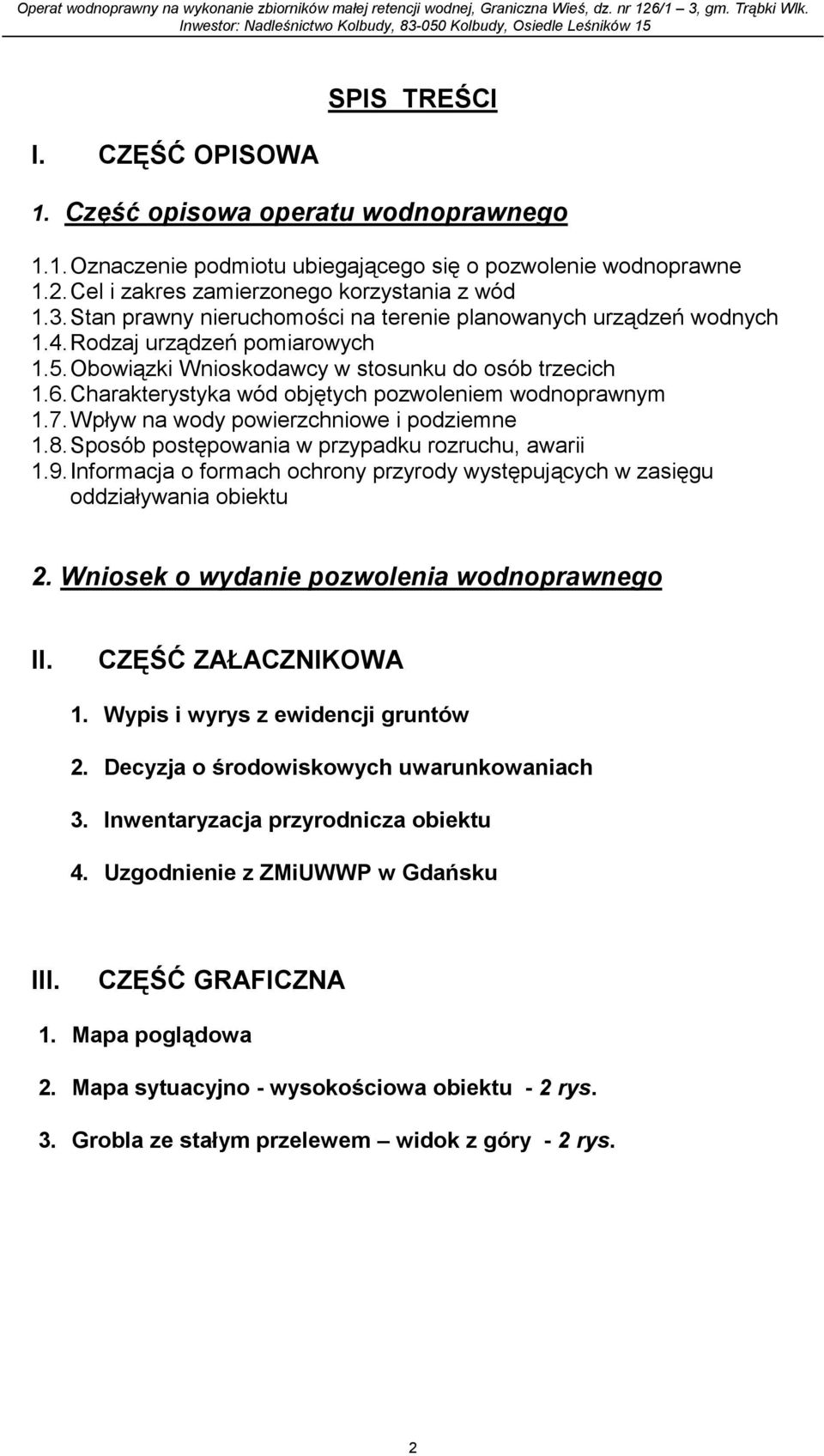

2 I. CZĘŚĆ OPISOWA SPIS TREŚCI 1. Część opisowa operatu wodnoprawnego 1.1. Oznaczenie podmiotu ubiegającego się o pozwolenie wodnoprawne 1.2. Cel i zakres zamierzonego korzystania z wód 1.3. Stan prawny nieruchomości na terenie planowanych urządzeń wodnych 1.4. Rodzaj urządzeń pomiarowych 1.5. Obowiązki Wnioskodawcy w stosunku do osób trzecich 1.6. Charakterystyka wód objętych pozwoleniem wodnoprawnym 1.7. Wpływ na wody powierzchniowe i podziemne 1.8. Sposób postępowania w przypadku rozruchu, awarii 1.9. Informacja o formach ochrony przyrody występujących w zasięgu oddziaływania obiektu 2. Wniosek o wydanie pozwolenia wodnoprawnego II. CZĘŚĆ ZAŁACZNIKOWA 1. Wypis i wyrys z ewidencji gruntów 2. Decyzja o środowiskowych uwarunkowaniach 3. Inwentaryzacja przyrodnicza obiektu 4. Uzgodnienie z ZMiUWWP w Gdańsku III. CZĘŚĆ GRAFICZNA 1. Mapa poglądowa 2. Mapa sytuacyjno - wysokościowa obiektu - 2 rys. 3. Grobla ze stałym przelewem widok z góry - 2 rys. 2

Charakterystyka wód objętych pozwoleniem wodnoprawnym 1.7. Wpływ na wody powierzchniowe i podziemne 1.8. Sposób postępowania w przypadku rozruchu, awarii 1.9.

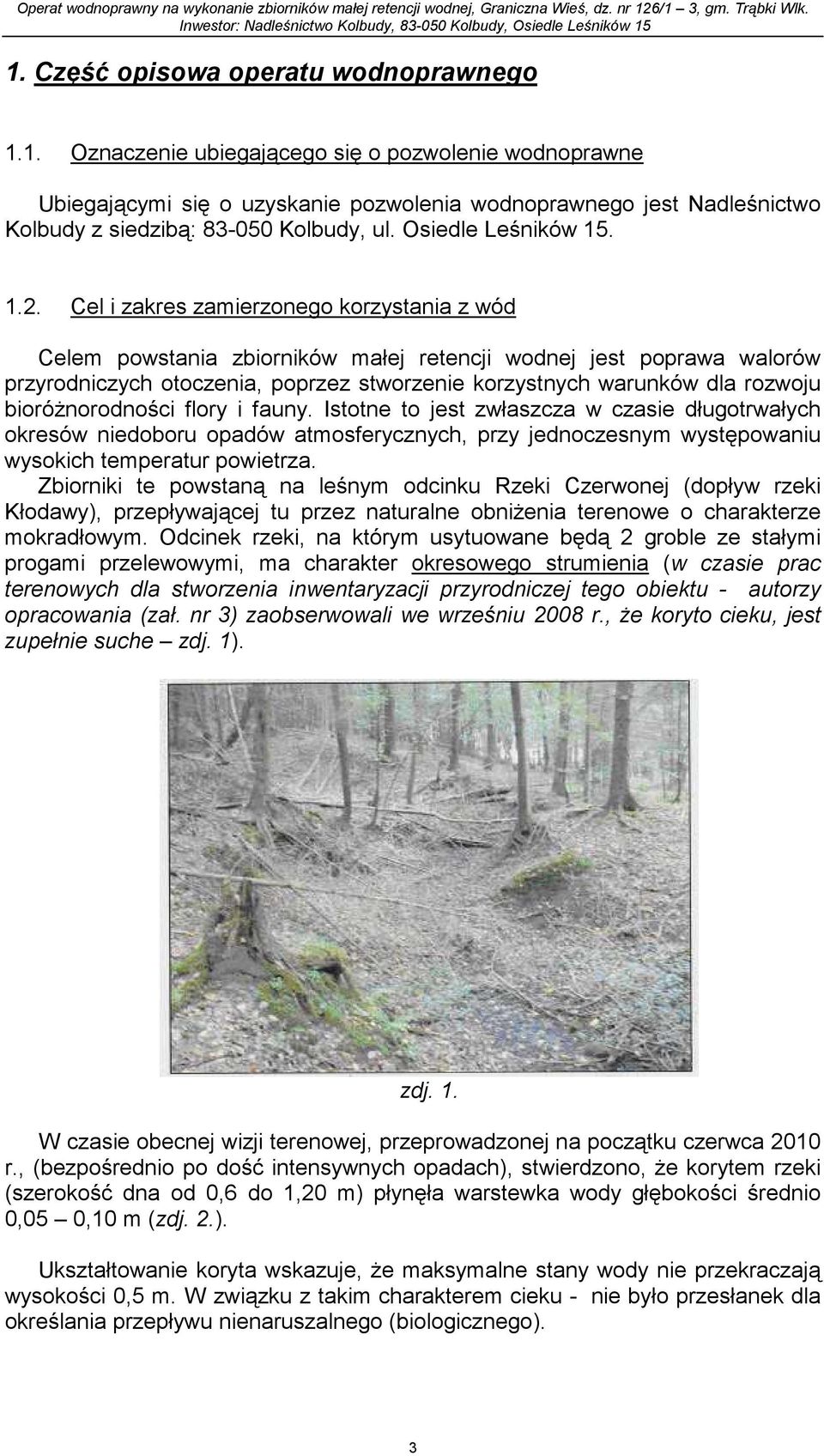

3 1. Część opisowa operatu wodnoprawnego 1.1. Oznaczenie ubiegającego się o pozwolenie wodnoprawne Ubiegającymi się o uzyskanie pozwolenia wodnoprawnego jest Nadleśnictwo Kolbudy z siedzibą: Kolbudy, ul. Osiedle Leśników Cel i zakres zamierzonego korzystania z wód Celem powstania zbiorników małej retencji wodnej jest poprawa walorów przyrodniczych otoczenia, poprzez stworzenie korzystnych warunków dla rozwoju bioróżnorodności flory i fauny. Istotne to jest zwłaszcza w czasie długotrwałych okresów niedoboru opadów atmosferycznych, przy jednoczesnym występowaniu wysokich temperatur powietrza. Zbiorniki te powstaną na leśnym odcinku Rzeki Czerwonej (dopływ rzeki Kłodawy), przepływającej tu przez naturalne obniżenia terenowe o charakterze mokradłowym. Odcinek rzeki, na którym usytuowane będą 2 groble ze stałymi progami przelewowymi, ma charakter okresowego strumienia (w czasie prac terenowych dla stworzenia inwentaryzacji przyrodniczej tego obiektu - autorzy opracowania (zał. nr 3) zaobserwowali we wrześniu 2008 r., że koryto cieku, jest zupełnie suche zdj. 1). zdj. 1. W czasie obecnej wizji terenowej, przeprowadzonej na początku czerwca 2010 r., (bezpośrednio po dość intensywnych opadach), stwierdzono, że korytem rzeki (szerokość dna od 0,6 do 1,20 m) płynęła warstewka wody głębokości średnio 0,05 0,10 m (zdj. 2.). Ukształtowanie koryta wskazuje, że maksymalne stany wody nie przekraczają wysokości 0,5 m. W związku z takim charakterem cieku - nie było przesłanek dla określania przepływu nienaruszalnego (biologicznego). 3

Cel i zakres zamierzonego korzystania z wód Celem powstania zbiorników małej retencji wodnej jest poprawa walorów przyrodniczych otoczenia, poprzez stworzenie korzystnych warunków dla rozwoju

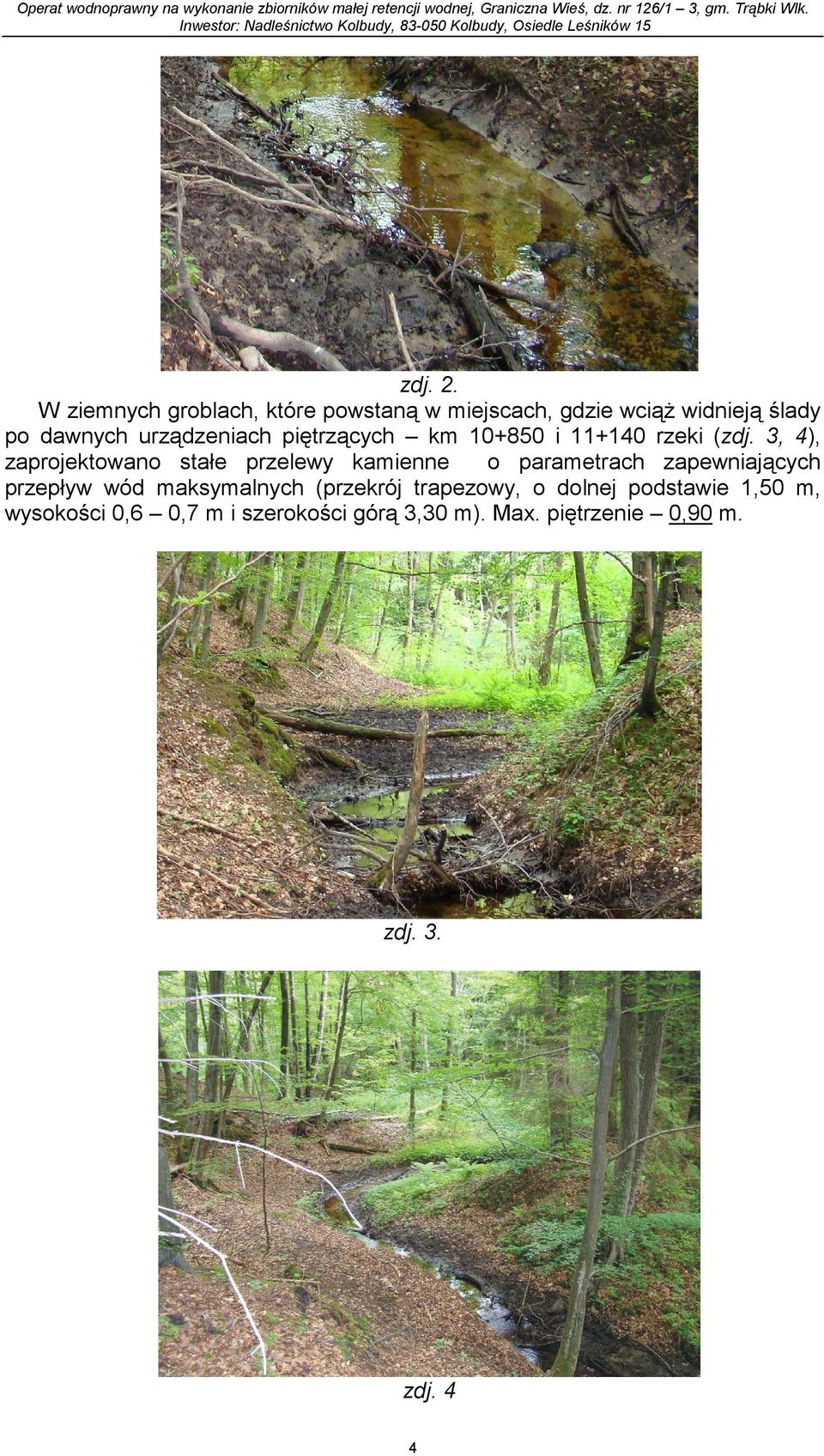

4 zdj. 2. W ziemnych groblach, które powstaną w miejscach, gdzie wciąż widnieją ślady po dawnych urządzeniach piętrzących km i rzeki (zdj. 3, 4), zaprojektowano stałe przelewy kamienne o parametrach zapewniających przepływ wód maksymalnych (przekrój trapezowy, o dolnej podstawie 1,50 m, wysokości 0,6 0,7 m i szerokości górą 3,30 m). Max. piętrzenie 0,90 m. zdj. 3. zdj. 4 4

urządzeniach piętrzących km 10+850 i 11+140 rzeki (zdj.

5 Aby ułatwić ewentualną migrację ryb - w przelewie grobli powstać ma dodatkowe kamienne koryto, także o przekroju trapezowym: 0,20x0,15x0,40 m, w którym płynąca woda tworzyć będzie tzw. nurt (prąd) nęcący, ukierunkowujący ryby płynące w górę rzeki i zapewniające im odpowiednio głęboką warstwę pływu. Oprócz grobli ziemnych z kamiennymi przelewami (rys i 3.2.), w celu zabezpieczenia koryta cieku poniżej piętrzeń, przewiduje się wykonanie palisad z kołków, między którymi umieszczony będzie narzut kamienny, rozpraszający energię spływającej wody. Ponadto umocnione zostanie podnóże skarp rzeki, poniżej ww kamiennych wypadów, poprzez wykonanie podwójnych opasek faszynowych. Ze względu na charakter piętrzenia (stały próg przelewowy), nie stwarzający możliwości niepożądanych regulacji jego wysokości, przy jednoczesnym przepuszczaniu całego przepływu wody w rzece - nie zachodzi potrzeba sporządzenia instrukcji gospodarowania wodą ani określania sposobu obsługi tych urządzeń. Inwestor Nadleśnictwo Kolbudy przejmie całą odpowiedzialność za stan techniczny projektowanych urządzeń i koszty ich ewentualnych napraw Stan prawny nieruchomości na terenie planowanych do wykonania urządzeń wodnych Obiekt położony jest w obrębie ewidencyjnym Graniczna Wieś i zajmuje niżej wymienione działki: Nr działki Właściciel/władający Adres 126/1, 126/2 SKARB PAŃSTWA Nadleśnictwo Kolbudy Kolbudy, ul. Osiedle Leśników /3 SKARB PAŃSTWA MARSZAŁEK WOJEWÓDZTWA POMORSKIEGO Zarząd Melioracji i Urządzeń Wodnych Województwa Pomorskiego w Gdańsku Gdańsk, ul. Sucha 12 Szczegóły zał. nr Rodzaj urządzeń pomiarowych Projektowane zbiorniki małej retencji wodnej, usytuowane na cieku naturalnym Rzece Czerwonej, przeprowadzać będą te same ilości wody (parowanie powierzchni zbiorników ma wartość pomijalną) co dotychczas, w związku z czym nie wymagają zainstalowania urządzeń pomiarowych Obowiązki Wnioskodawcy w stosunku do osób trzecich 5

), w celu zabezpieczenia koryta cieku poniżej piętrzeń, przewiduje się wykonanie palisad z kołków, między którymi umieszczony będzie narzut kamienny, rozpraszający energię spływającej wody.

6 Do obowiązku Wnioskodawcy należeć będzie dbałość o stan techniczny istniejącego cieku w obrębie oddziaływania obiektu - km , polegający na nie dopuszczeniu do jego zamulania się i likwidacji wszelkich zatorów, mogących utrudnić przepływ wody. Ponadto Nadleśnictwo ponosić będzie wszelkie koszty utrzymania nowopowstających na rzece budowli Charakterystyka wód objętych pozwoleniem wodnoprawnym Wody zasilające zbiorniki i prowadzone okresowo przez ciek, na którym powstaną przedmiotowe budowle, to wody gruntowe (wysiąki ze skarp leśnych) oraz opadowe i roztopowe głównie z terenów leśnych Wpływ na wody powierzchniowe i podziemne Wykonanie zbiorników nie będzie miało wpływu na dotychczasowy stan wód powierzchniowych i podziemnych Sposób postępowania w przypadku rozruchu, awarii Przed przystąpieniem do realizacji poszczególnych grobli, aby zapewnić przepływ wody w rzece, a jednocześnie ułatwić wykonanie budowli piętrzącej, należy usypać powyżej tego miejsca na czas trwania robót - grodzę ziemną, a wodę skierować rurociągiem Ø 300 PE do koryta rzeki poniżej miejsca robót. Po usypaniu grobli i ustabilizowaniu się kamiennego przelewu, należy zlikwidować tymczasową grodzę i zdemontować rurociąg. Choć charakter przedsięwzięcia nie stwarza realnych niebezpieczeństw dla obszarów, które przylegają do obiektu, tym niemniej należy pamiętać o okresowych przeglądach stanu technicznego budowli piętrzących i na bieżąco likwidować zauważone ubytki bądź w korpusie grobli, czy też w kamiennym przelewie Informacja o formach ochrony przyrody występujących w zasięgu oddziaływania obiektu W zasięgu jego oddziaływania projektowanego obiektu nie ustanowiono żadnych form ochrony przyrody przewidzianych w ustawie z dnia 16 kwietnia 2004 r. o ochronie przyrody. Najbliższymi są: - Obszar specjalnej ochrony siedlisk NATURA 2000 Dolina Kłodawy (kod PLH ) odległość ok. 6 km; - obszar specjalnej ochrony siedlisk NATURA 2000 Przywidz odległość ok. 7 km; - projektowany obszar ochrony siedlisk NATURA 2000 Zielenina odl. ok. 5 km; - Przywidzki Obszar Chronionego Krajobrazu odl. ok. 7 km - Rezerwat Dolina Kłodawy odległość ok. 6 km; - pomniki przyrody (głaz narzutowy i buk) odl. ok. 3,5 km. 6

Charakterystyka wód objętych pozwoleniem wodnoprawnym Wody zasilające zbiorniki i prowadzone okresowo przez ciek, na którym powstaną przedmiotowe budowle, to wody gruntowe (wysiąki ze skarp leśnych)

7 2. Wniosek o wydanie pozwolenia wodnoprawnego Wnioskuje się o wydanie pozwolenia wodnoprawnego Nadleśnictwu Kolbudy, mającemu swą siedzibę w Kolbudach przy ul. Osiedle Leśników 15, na wykonanie na Rzece Czerwonej, w obrębie ewidencyjnym Graniczna Wieś - dz. nr 126/1, 126/2, 126/3 (gm. Trąbki Wielkie), na terenie Leśnictwa Wojanowo, 2 zbiorników małej retencji wodnej poprzez budowę 2 grobli ziemnych, ze stałymi progami przelewowymi, konstrukcji kamiennej: zbiornik nr 1 (południowy) km Rzeki Czerwonej max. wysokość piętrzenia: 0,9 m, rzędna progu stałego o przelewie trapezowym 1,50 x0,70x3,30 m: 152,90 m n.p.m. Powierzchnia oddziaływania: 0,17 ha, w tym pow. akwenu wodnego: 0,05 ha, objętość retencjonowanej wody ok. 800 m 3 ; zbiornik nr 2 (północny) - km Rzeki Czerwonej max. wysokość piętrzenia: 0,9 m, rzędna progu stałego o przelewie trapezowym 1,50 x0,70x3,30 m: 154,70 m n.p.m. Powierzchnia oddziaływania: 0,26 ha, w tym akwenu wodnego: 0,05 ha, objętość retencjonowanej wody ok m 3 ; Projektowane zbiorniki służyć będą jako rezerwuar wody okresach jej niedoboru dla sąsiednich formacji roślinnych i dla zwierzyny leśnej, a jednocześnie, w czasie gwałtownego spływu wód roztopowych, spowolnią dopływ wód do dolnej części ww rzeki, a więc pełnić będą funkcję obiektów ochrony przeciwpowodziowej. 7

Trąbki Wielkie), na terenie Leśnictwa Wojanowo, 2 zbiorników małej retencji wodnej poprzez budowę 2 grobli ziemnych, ze stałymi progami przelewowymi, konstrukcji kamiennej: zbiornik nr 1 (południowy)
