() (( :58 ( ( KONFIGURACJA ( OBRABIARKA MTS01 TM-016_-R1_-060x0646x0920 ( STEROWANIE MTS TM01 ( ( PRZEDMIOT OBRABIANY ( WALEC D030.

Transkrypt

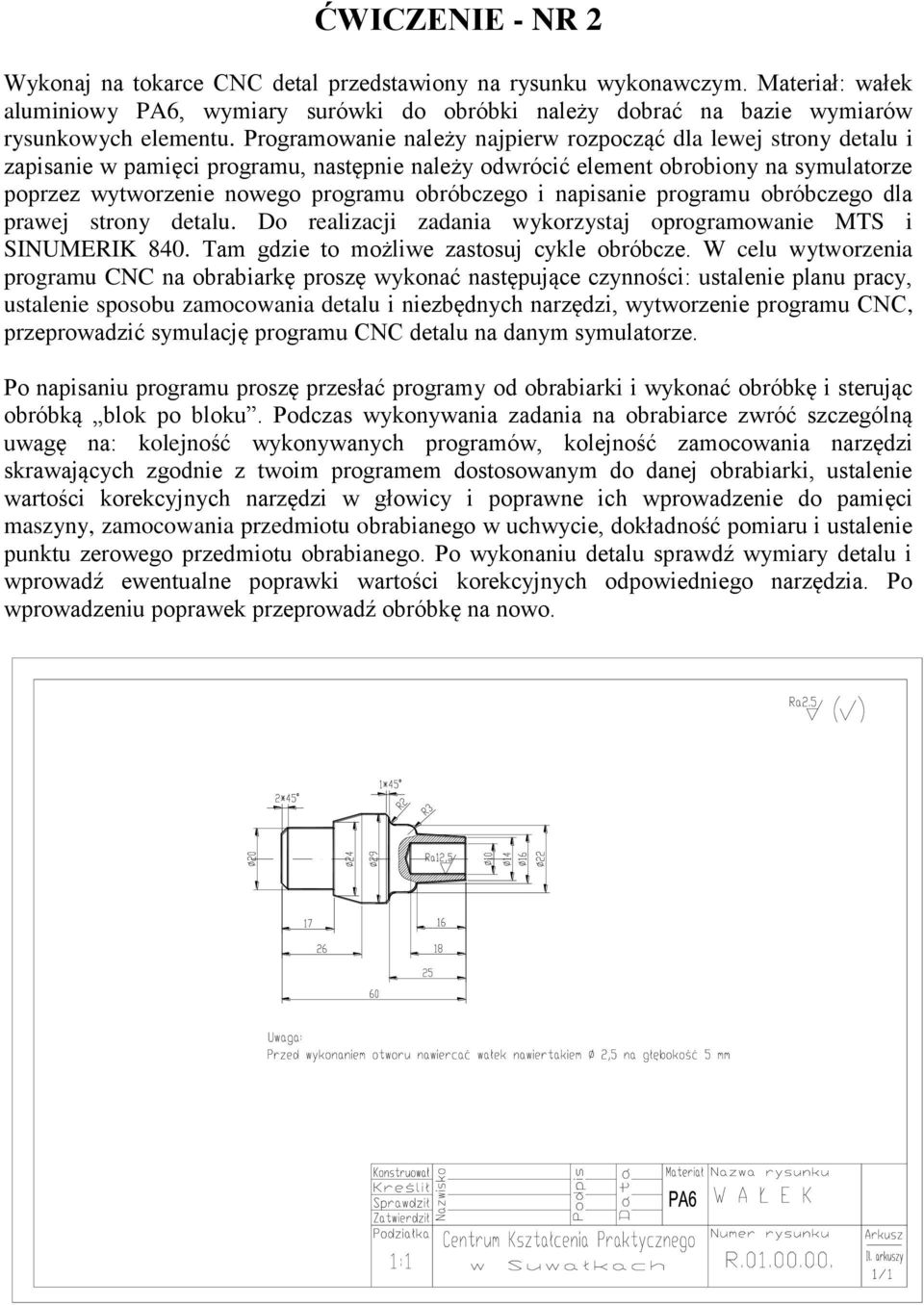

1 ĆWICZENIE - NR 2 Wykonaj na tokarce CNC detal przedstawiony na rysunku wykonawczym. Materiał: wałek aluminiowy PA6, wymiary surówki do obróbki należy dobrać na bazie wymiarów rysunkowych elementu. Programowanie należy najpierw rozpocząć dla lewej strony detalu i zapisanie w pamięci programu, następnie należy odwrócić element obrobiony na symulatorze poprzez wytworzenie nowego programu obróbczego i napisanie programu obróbczego dla prawej strony detalu. Do realizacji zadania wykorzystaj oprogramowanie MTS i SINUMERIK 840. Tam gdzie to możliwe zastosuj cykle obróbcze. W celu wytworzenia programu CNC na obrabiarkę proszę wykonać następujące czynności: ustalenie planu pracy, ustalenie sposobu zamocowania detalu i niezbędnych narzędzi, wytworzenie programu CNC, przeprowadzić symulację programu CNC detalu na danym symulatorze. Po napisaniu programu proszę przesłać programy od obrabiarki i wykonać obróbkę i sterując obróbką blok po bloku. Podczas wykonywania zadania na obrabiarce zwróć szczególną uwagę na: kolejność wykonywanych programów, kolejność zamocowania narzędzi skrawających zgodnie z twoim programem dostosowanym do danej obrabiarki, ustalenie wartości korekcyjnych narzędzi w głowicy i poprawne ich wprowadzenie do pamięci maszyny, zamocowania przedmiotu obrabianego w uchwycie, dokładność pomiaru i ustalenie punktu zerowego przedmiotu obrabianego. Po wykonaniu detalu sprawdź wymiary detalu i wprowadź ewentualne poprawki wartości korekcyjnych odpowiedniego narzędzia. Po wprowadzeniu poprawek przeprowadź obróbkę na nowo.

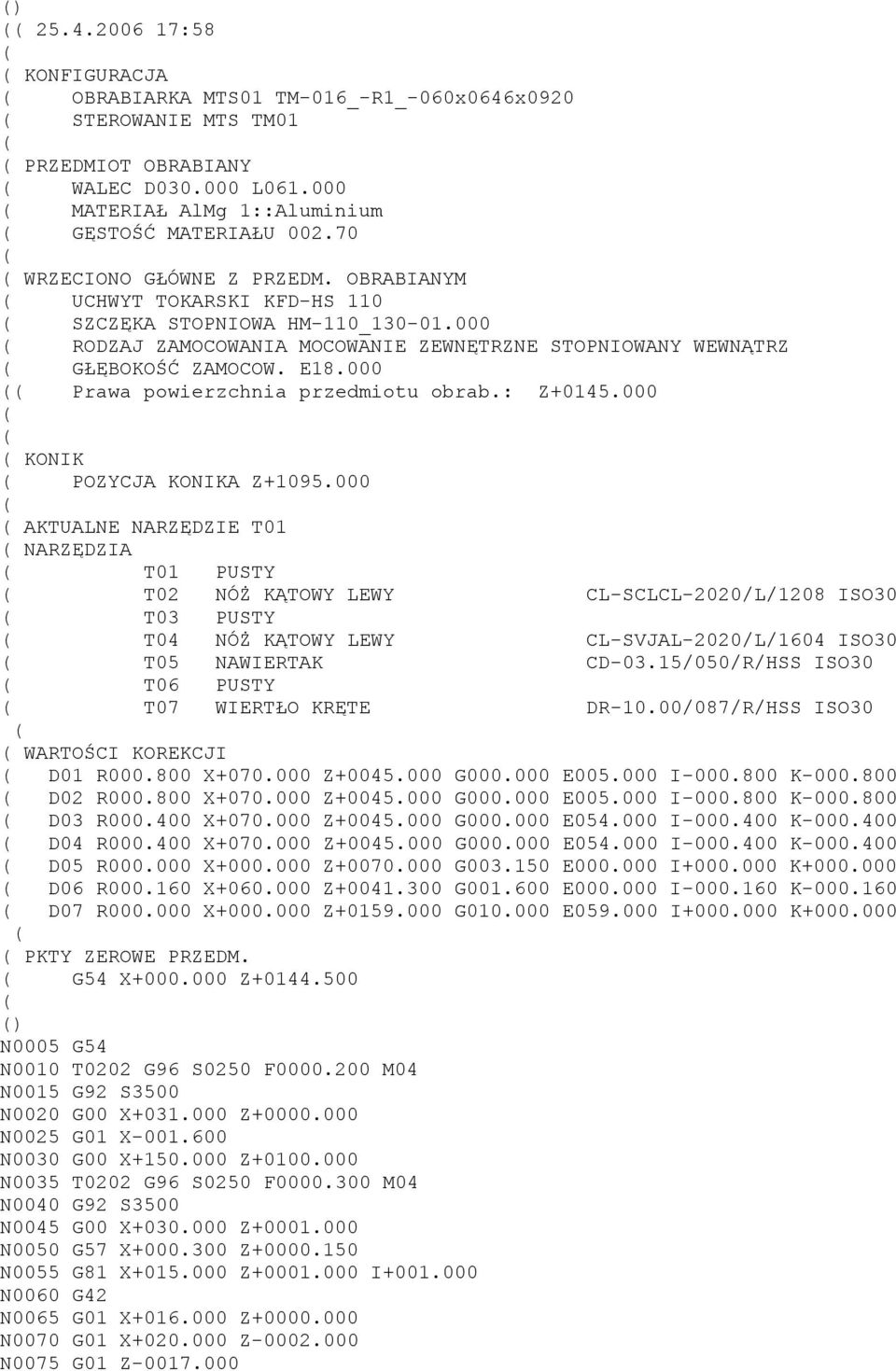

2 ) :58 KONFIGURACJA OBRABIARKA MTS01 TM-016_-R1_-060x0646x0920 STEROWANIE MTS TM01 PRZEDMIOT OBRABIANY WALEC D L MATERIAŁ AlMg 1::Aluminium GĘSTOŚĆ MATERIAŁU WRZECIONO GŁÓWNE Z PRZEDM. OBRABIANYM UCHWYT TOKARSKI KFD-HS 110 SZCZĘKA STOPNIOWA HM-110_ RODZAJ ZAMOCOWANIA MOCOWANIE ZEWNĘTRZNE STOPNIOWANY WEWNĄTRZ GŁĘBOKOŚĆ ZAMOCOW. E Prawa powierzchnia przedmiotu obrab.: Z KONIK POZYCJA KONIKA Z AKTUALNE NARZĘDZIE T01 NARZĘDZIA T01 PUSTY T02 NÓŻ KĄTOWY LEWY CL-SCLCL-2020/L/1208 ISO30 T03 PUSTY T04 NÓŻ KĄTOWY LEWY CL-SVJAL-2020/L/1604 ISO30 T05 NAWIERTAK CD-03.15/050/R/HSS ISO30 T06 PUSTY T07 WIERTŁO KRĘTE DR-10.00/087/R/HSS ISO30 WARTOŚCI KOREKCJI D01 R X Z G E I K D02 R X Z G E I K D03 R X Z G E I K D04 R X Z G E I K D05 R X Z G E I K D06 R X Z G E I K D07 R X Z G E I K PKTY ZEROWE PRZEDM. G54 X Z ) N0005 G54 N0010 T0202 G96 S0250 F M04 N0015 G92 S3500 N0020 G00 X Z N0025 G01 X N0030 G00 X Z N0035 T0202 G96 S0250 F M04 N0040 G92 S3500 N0045 G00 X Z N0050 G57 X Z N0055 G81 X Z I N0060 G42 N0065 G01 X Z N0070 G01 X Z N0075 G01 Z

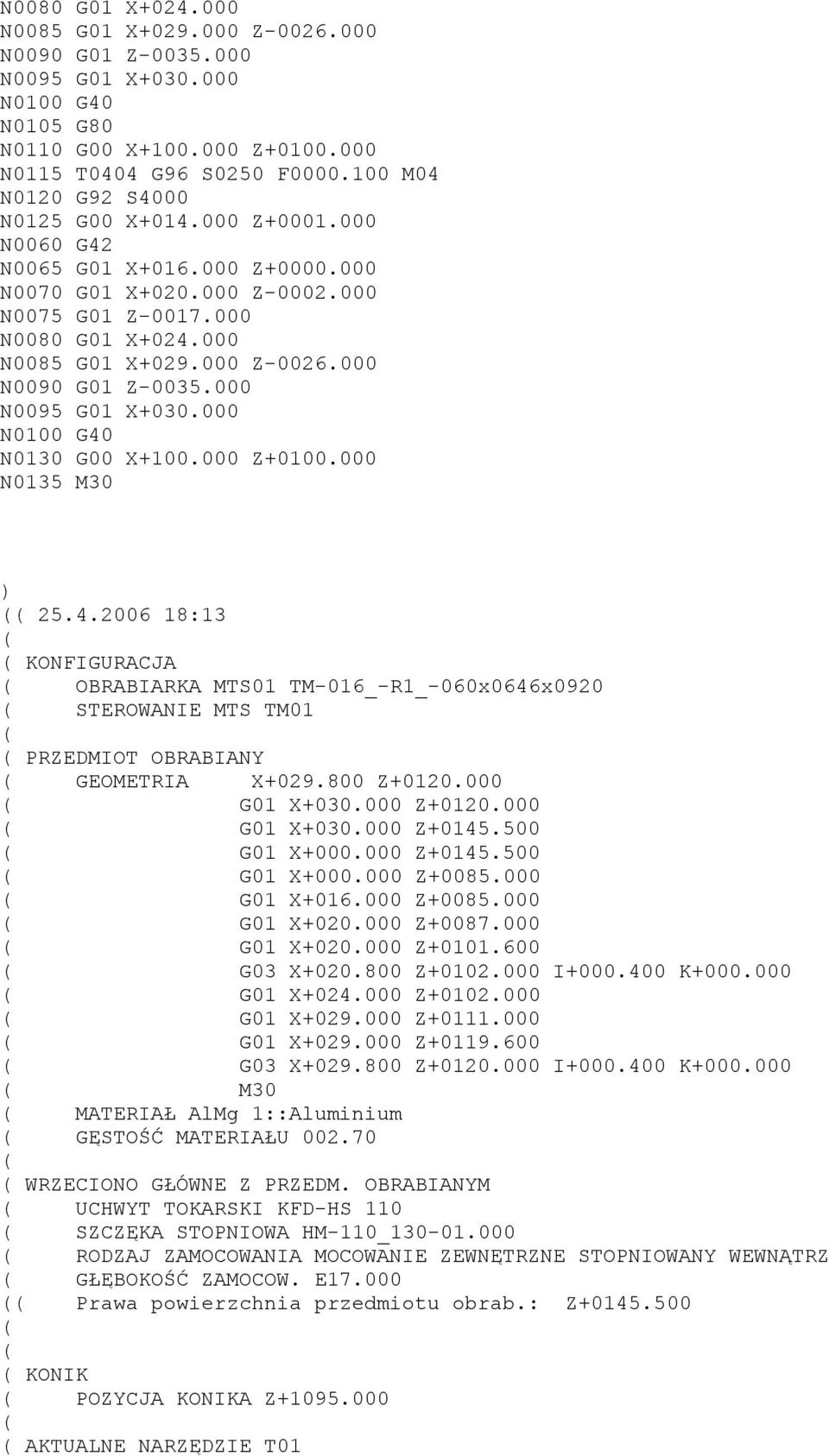

3 N0080 G01 X N0085 G01 X Z N0090 G01 Z N0095 G01 X N0100 G40 N0105 G80 N0110 G00 X Z N0115 T0404 G96 S0250 F M04 N0120 G92 S4000 N0125 G00 X Z N0060 G42 N0065 G01 X Z N0070 G01 X Z N0075 G01 Z N0080 G01 X N0085 G01 X Z N0090 G01 Z N0095 G01 X N0100 G40 N0130 G00 X Z N0135 M30 ) :13 KONFIGURACJA OBRABIARKA MTS01 TM-016_-R1_-060x0646x0920 STEROWANIE MTS TM01 PRZEDMIOT OBRABIANY GEOMETRIA X Z G01 X Z G01 X Z G01 X Z G01 X Z G01 X Z G01 X Z G01 X Z G03 X Z I K G01 X Z G01 X Z G01 X Z G03 X Z I K M30 MATERIAŁ AlMg 1::Aluminium GĘSTOŚĆ MATERIAŁU WRZECIONO GŁÓWNE Z PRZEDM. OBRABIANYM UCHWYT TOKARSKI KFD-HS 110 SZCZĘKA STOPNIOWA HM-110_ RODZAJ ZAMOCOWANIA MOCOWANIE ZEWNĘTRZNE STOPNIOWANY WEWNĄTRZ GŁĘBOKOŚĆ ZAMOCOW. E Prawa powierzchnia przedmiotu obrab.: Z KONIK POZYCJA KONIKA Z AKTUALNE NARZĘDZIE T01

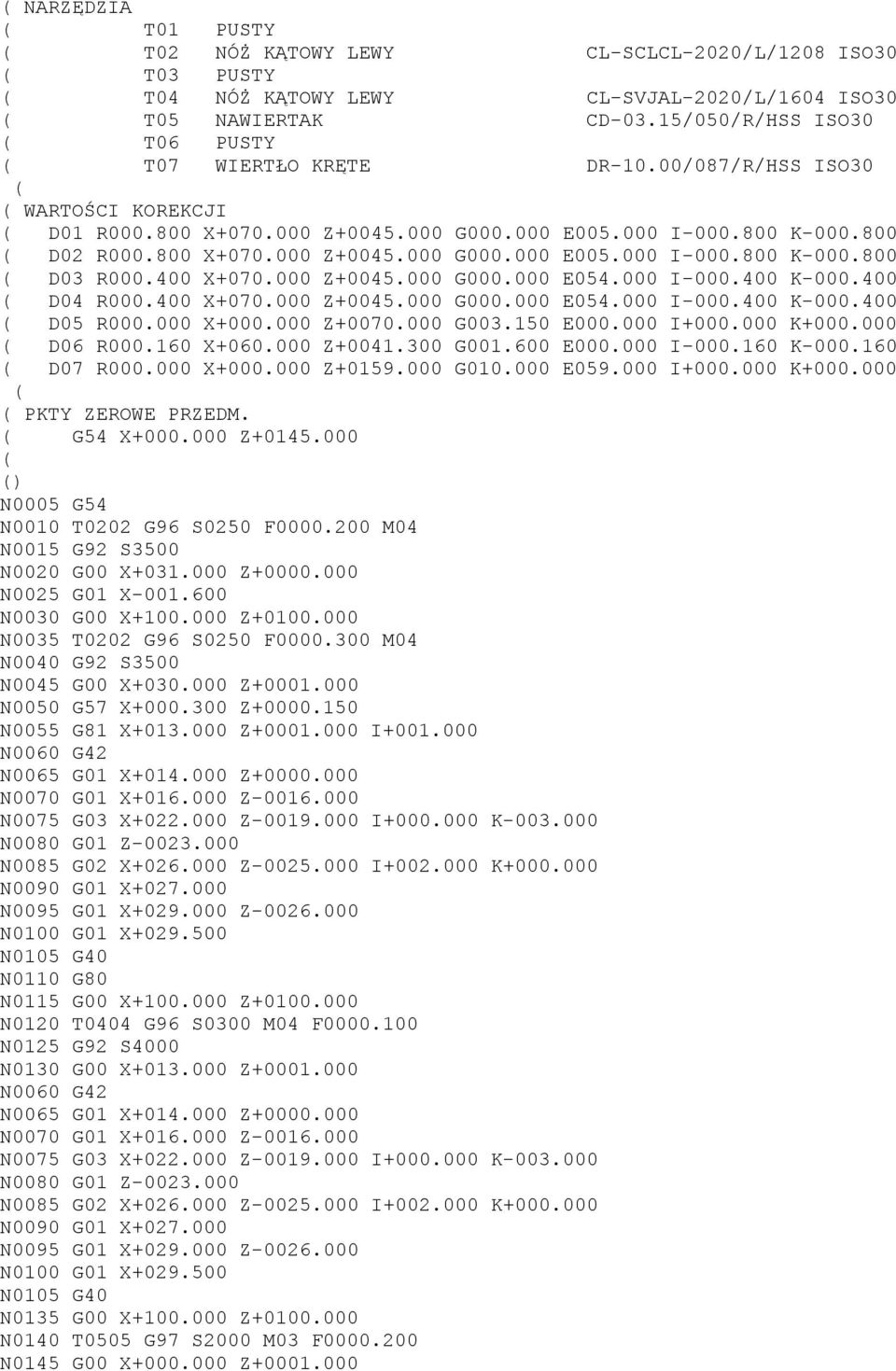

4 NARZĘDZIA T01 PUSTY T02 NÓŻ KĄTOWY LEWY CL-SCLCL-2020/L/1208 ISO30 T03 PUSTY T04 NÓŻ KĄTOWY LEWY CL-SVJAL-2020/L/1604 ISO30 T05 NAWIERTAK CD-03.15/050/R/HSS ISO30 T06 PUSTY T07 WIERTŁO KRĘTE DR-10.00/087/R/HSS ISO30 WARTOŚCI KOREKCJI D01 R X Z G E I K D02 R X Z G E I K D03 R X Z G E I K D04 R X Z G E I K D05 R X Z G E I K D06 R X Z G E I K D07 R X Z G E I K PKTY ZEROWE PRZEDM. G54 X Z ) N0005 G54 N0010 T0202 G96 S0250 F M04 N0015 G92 S3500 N0020 G00 X Z N0025 G01 X N0030 G00 X Z N0035 T0202 G96 S0250 F M04 N0040 G92 S3500 N0045 G00 X Z N0050 G57 X Z N0055 G81 X Z I N0060 G42 N0065 G01 X Z N0070 G01 X Z N0075 G03 X Z I K N0080 G01 Z N0085 G02 X Z I K N0090 G01 X N0095 G01 X Z N0100 G01 X N0105 G40 N0110 G80 N0115 G00 X Z N0120 T0404 G96 S0300 M04 F N0125 G92 S4000 N0130 G00 X Z N0060 G42 N0065 G01 X Z N0070 G01 X Z N0075 G03 X Z I K N0080 G01 Z N0085 G02 X Z I K N0090 G01 X N0095 G01 X Z N0100 G01 X N0105 G40 N0135 G00 X Z N0140 T0505 G97 S2000 M03 F N0145 G00 X Z

5 N0150 G01 Z N0155 G00 Z N0160 G00 X Z N0165 T0707 G97 S0600 M03 F N0170 G00 X Z N0175 G84 Z K A B D N0180 G00 X Z N0185 M30

6 N10 G54 N20 TRANS Z61 N30 T4 D1 G96 S150 M3 N40 G95 F0.025 N50 LIMS=2500 N60 G0 X32 Z0.6 N70 G1 X-0.4 N80 G0 X32 Z1 N90 G0 Z0.3 N100 G1 X-0.4 N110 G0 X32 Z1 N120 G0 Z0 N130 G1 X-0.4 N140 G0 X29.5 Z1 N150 G1 Z-37 N160 G0 X30 Z1 N170 G0 X29 Z1 N180 G1 Z-25 N190 G0 X29.5 Z1 N200 G0 X28.5 N210 G1 Z N220 G0 X29 Z1 N230 G0 X28 N240 G1 Z-23.5 N250 G0 X28.5 Z1 N260 G0 X27.5 N270 G1 Z-22.5 N280 G0 X28 Z1 N290 G0 X27 N300 G1 Z-21.5 N310 G0 X27.5 Z1 N320 G0 X26.5 N330 G1 Z-20.5 N340 G0 X27 Z1 N350 G0 X26 N360 G1 Z-19.5 N370 G0 X26.5 Z1 N380 G0 X25.5 N390 G1 Z-18.5 N400 G0 X26 Z1 N410 G0 X25 N420 G1 Z-17.5 N430 G0 X26 Z1 N440 G0 X24.5 N450 G1 Z-17 N460 G0 X25 Z1 Sinumerik 840D Nr programu %22 N470 G0 X24 N480 G1 Z-17 N490 G0 X25 Z1 N500 G0 X23.5 N510 G1 Z-17 N520 G0 X24 Z1 N530 G0 X23 N540 G1 Z-17 N550 G0 X23.5 Z1 N560 G0 X22.5 N570 G1 Z-17 N580 G0 X23 Z1 N590 G0 X22 N600 G1 Z-17 N610 G0 X22.5 Z1 N620 G0 X21.5 N630 G1 Z-17 N640 G0 X22 Z1 N650 G0 X21 N660 G1 Z-17 N670 G0 X21.5 Z1 N680 G0 X20.5 N690 G1 Z-17 N700 G0 X21 Z1 N710 G0 X16 N720 G1 X20.5 Z-1 N730 G0 X21 Z1 N740 X14 N750 G1 X20 Z-2 N760 G1 Z-17 N770 G1 X24 N780 G1 X29 Z-26 N790 G1 Z-38 N800 G0 X35 Z100 N810 M30

7 N10 G54 N20 TRANS Z60 N30 T2 D1 G96 S120 M3 N40 G95 F0.025 N50 LIMS=2500 N60 G0 X32 Z0.6 N70 G1 X-0.8 N80 G0 X32 Z1 N90 G0 Z0.3 N100 G1 X-0.8 N110 G0 X32 Z1 N120 G0 Z0 N130 G1 X-0.8 N140 G0 X29.5 Z1 N150 G1 Z-23 N160 G0 X30 Z1 N170 G0 X29 N180 G1 Z-22.8 N190 G0 X29.5 Z1 N200 G0 X28.5 N210 G1 Z-22.5 N220 G0 X29 Z1 N230 G0 X28 N240 G1 Z-22.2 N250 G0 X28.5 Z1 N260 G0 X27.5 N270 G1 Z-22 N280 G0 X28 Z1 N290 G0 X27 N300 G1 Z-21.9 N310 G0 X27.5 Z1 N320 G0 X26.5 N330 G1 Z-21.9 N340 G0 X27 Z1 N350 G0 X26 N360 G1 Z-21.9 N370 G0 X26.5 Z1 N380 X25.5 N390 G1 Z-21.7 N400 G0 X26 Z1 N410 G0 X25 N420 G1 Z-21.6 N430 G0 X25.5 Z1 N440 G0 X24.5 N450 G1 Z-21.5 N460 G0 X25 Z1 N470 G0 X24 N480 G1 Z-21.4 Sinumerik 840D Nr programu %33 N490 G0 X24.5 Z1 N500 G0 X23.5 N510 G1 Z-21.1 N520 G0 X24 Z1 N530 G0 X23 N540 G1 Z-20.9 N550 G0 X23.5 Z1 N560 G0 X22.5 N570 G1 Z-20 N580 G0 X23 Z1 N590 G0 X22 N600 G1 Z N610 G0 X22.5 Z1 N620 G0 X21.5 N630 G1 Z-17.5 N640 G0 X22 Z1 N650 G0 X21 N660 G1 Z-17 N670 G0 X21.5 Z1 N680 G0 X20.5 N690 G1 Z N700 G0 X21 Z1 N710 G0 X20 N720 G1 Z N730 G0 X20.5 Z1 N740 G0 X19.5 N750 G1 Z N760 G0 X20 Z1 N770 G0 X19 N780 G1 Z-16.3 N790 G0 X19.5 Z1 N800 G0 X18.5 N810 G1 Z N820 G0 X19 Z1 N830 G0 X18 N840 G1 Z-16 N850 G0 X18.5 Z1 N860 G0 X17.5 N870 G1 Z N880 G0 X18 Z1 N890 G0 X17 N900 G1 Z-15.9 N910 G0 X17.5 Z1 N920 G0 X16.4 N930 G1 Z-15.8 N940 G0 X17 Z1 N950 G0 X16 N960 G1 Z-11.5 N970 G0 X16.5 Z1 N980 G0 X15.5 N990 G1 Z-8 N1000 G0 X16 Z1 N1010 G0 X15 N1020 G1 Z-4.5 N1030 G0 X15.5 Z1 N1040 G0 X14.4 N1050 G1 X16.4 Z-15.9 N1060 G0 X35 Z100 N1070 T4 D1 G96 S150 M3 N1080 G95 F0.02 N1090 LIMS=2500 N1100 G0 X14 Z1 N1110 G1 X14 Z0 G42 N1120 G1 X16 Z-16 N1130 G3 X22 Z-19 I0 K- 3 N1140 G1 Z-20 N1150 G2 X26 Z-22 I2 K0 N1160 G1 X27 N1170 G1 X29 Z-23 N1180 G1 X30 Z-23.5 G40 N1190 G0 X35 Z100 M5 N1200 T5 D1 G97 S1500 M3 N1210 G95 F0.1 N1220 G0 X0 Z2 N1230 G1 Z-5 N1240 G0 Z2 N1250 G0 X35 Z100 N1260 T7 D1 G97 S1000 M3 N1270 G95 F0.08 N1280 G0 X0 Z2 N1290 G1 Z-5 N1300 G0 Z-4 N1310 G1 Z-10 N1320 G0 Z-9 N1330 G1 Z-15 N1340 G0 Z-14 N1350 G1 Z-20 N1360 G0 Z2 N1370 G0 X35 Z100 N1380 M30

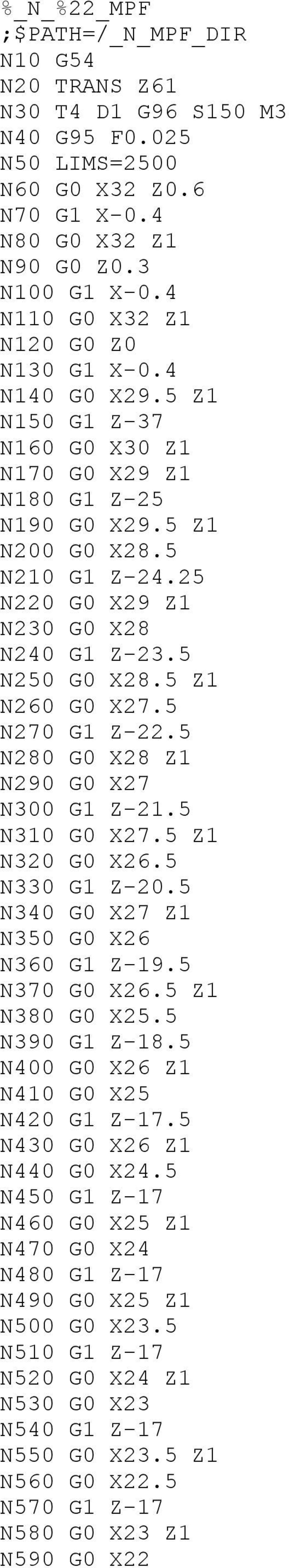

8 %_N_%22_MPF ;$PATH=/_N_MPF_DIR N10 G54 N20 TRANS Z61 N30 T4 D1 G96 S150 M3 N40 G95 F0.025 N50 LIMS=2500 N60 G0 X32 Z0.6 N70 G1 X-0.4 N80 G0 X32 Z1 N90 G0 Z0.3 N100 G1 X-0.4 N110 G0 X32 Z1 N120 G0 Z0 N130 G1 X-0.4 N140 G0 X29.5 Z1 N150 G1 Z-37 N160 G0 X30 Z1 N170 G0 X29 Z1 N180 G1 Z-25 N190 G0 X29.5 Z1 N200 G0 X28.5 N210 G1 Z N220 G0 X29 Z1 N230 G0 X28 N240 G1 Z-23.5 N250 G0 X28.5 Z1 N260 G0 X27.5 N270 G1 Z-22.5 N280 G0 X28 Z1 N290 G0 X27 N300 G1 Z-21.5 N310 G0 X27.5 Z1 N320 G0 X26.5 N330 G1 Z-20.5 N340 G0 X27 Z1 N350 G0 X26 N360 G1 Z-19.5 N370 G0 X26.5 Z1 N380 G0 X25.5 N390 G1 Z-18.5 N400 G0 X26 Z1 N410 G0 X25 N420 G1 Z-17.5 N430 G0 X26 Z1 N440 G0 X24.5 N450 G1 Z-17 N460 G0 X25 Z1 N470 G0 X24 N480 G1 Z-17 N490 G0 X25 Z1 N500 G0 X23.5 N510 G1 Z-17 N520 G0 X24 Z1 N530 G0 X23 N540 G1 Z-17 N550 G0 X23.5 Z1 N560 G0 X22.5 N570 G1 Z-17 N580 G0 X23 Z1 N590 G0 X22

9 N600 G1 Z-17 N610 G0 X22.5 Z1 N620 G0 X21.5 N630 G1 Z-17 N640 G0 X22 Z1 N650 G0 X21 N660 G1 Z-17 N670 G0 X21.5 Z1 N680 G0 X20.5 N690 G1 Z-17 N700 G0 X21 Z1 N710 G0 X16 N720 G1 X20.5 Z-1 N730 G0 X21 Z1 N740 X14 N750 G1 X20 Z-2 N760 G1 Z-17 N770 G1 X24 N780 G1 X29 Z-26 N790 G1 Z-38 N800 G0 X35 Z100 N810 M30 %_N_%33_MPF ;$PATH=/_N_MPF_DIR N10 G54 N20 TRANS Z60.2 N30 T2 D1 G96 S120 M3 N40 G95 F0.025 N50 LIMS=2500 N60 G0 X32 Z0.6 N70 G1 X-0.8 N80 G0 X32 Z1 N90 G0 Z0.3 N100 G1 X-0.8 N110 G0 X32 Z1 N120 G0 Z0 N130 G1 X-0.8 N140 G0 X29.5 Z1 N150 G1 Z-23 N160 G0 X30 Z1 N170 G0 X29 N180 G1 Z-22.8 N190 G0 X29.5 Z1 N200 G0 X28.5 N210 G1 Z-22.5 N220 G0 X29 Z1 N230 G0 X28 N240 G1 Z-22.2 N250 G0 X28.5 Z1 N260 G0 X27.5 N270 G1 Z-22 N280 G0 X28 Z1 N290 G0 X27 N300 G1 Z-21.9 N310 G0 X27.5 Z1

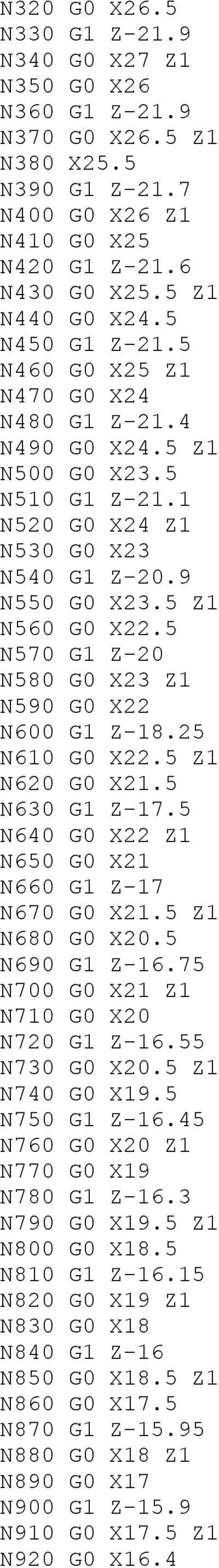

10 N320 G0 X26.5 N330 G1 Z-21.9 N340 G0 X27 Z1 N350 G0 X26 N360 G1 Z-21.9 N370 G0 X26.5 Z1 N380 X25.5 N390 G1 Z-21.7 N400 G0 X26 Z1 N410 G0 X25 N420 G1 Z-21.6 N430 G0 X25.5 Z1 N440 G0 X24.5 N450 G1 Z-21.5 N460 G0 X25 Z1 N470 G0 X24 N480 G1 Z-21.4 N490 G0 X24.5 Z1 N500 G0 X23.5 N510 G1 Z-21.1 N520 G0 X24 Z1 N530 G0 X23 N540 G1 Z-20.9 N550 G0 X23.5 Z1 N560 G0 X22.5 N570 G1 Z-20 N580 G0 X23 Z1 N590 G0 X22 N600 G1 Z N610 G0 X22.5 Z1 N620 G0 X21.5 N630 G1 Z-17.5 N640 G0 X22 Z1 N650 G0 X21 N660 G1 Z-17 N670 G0 X21.5 Z1 N680 G0 X20.5 N690 G1 Z N700 G0 X21 Z1 N710 G0 X20 N720 G1 Z N730 G0 X20.5 Z1 N740 G0 X19.5 N750 G1 Z N760 G0 X20 Z1 N770 G0 X19 N780 G1 Z-16.3 N790 G0 X19.5 Z1 N800 G0 X18.5 N810 G1 Z N820 G0 X19 Z1 N830 G0 X18 N840 G1 Z-16 N850 G0 X18.5 Z1 N860 G0 X17.5 N870 G1 Z N880 G0 X18 Z1 N890 G0 X17 N900 G1 Z-15.9 N910 G0 X17.5 Z1 N920 G0 X16.4

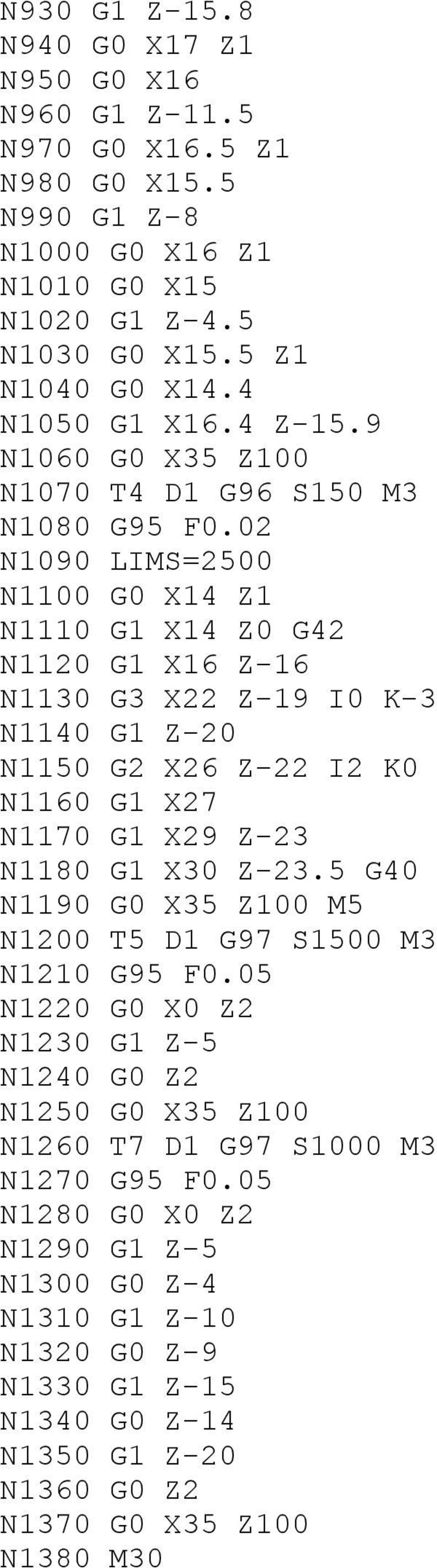

11 N930 G1 Z-15.8 N940 G0 X17 Z1 N950 G0 X16 N960 G1 Z-11.5 N970 G0 X16.5 Z1 N980 G0 X15.5 N990 G1 Z-8 N1000 G0 X16 Z1 N1010 G0 X15 N1020 G1 Z-4.5 N1030 G0 X15.5 Z1 N1040 G0 X14.4 N1050 G1 X16.4 Z-15.9 N1060 G0 X35 Z100 N1070 T4 D1 G96 S150 M3 N1080 G95 F0.02 N1090 LIMS=2500 N1100 G0 X14 Z1 N1110 G1 X14 Z0 G42 N1120 G1 X16 Z-16 N1130 G3 X22 Z-19 I0 K-3 N1140 G1 Z-20 N1150 G2 X26 Z-22 I2 K0 N1160 G1 X27 N1170 G1 X29 Z-23 N1180 G1 X30 Z-23.5 G40 N1190 G0 X35 Z100 M5 N1200 T5 D1 G97 S1500 M3 N1210 G95 F0.05 N1220 G0 X0 Z2 N1230 G1 Z-5 N1240 G0 Z2 N1250 G0 X35 Z100 N1260 T7 D1 G97 S1000 M3 N1270 G95 F0.05 N1280 G0 X0 Z2 N1290 G1 Z-5 N1300 G0 Z-4 N1310 G1 Z-10 N1320 G0 Z-9 N1330 G1 Z-15 N1340 G0 Z-14 N1350 G1 Z-20 N1360 G0 Z2 N1370 G0 X35 Z100 N1380 M30
