Szczególne elementy do ćwiczenia: cykle toczenia wzdłużnego zgrubnego konturu wewnętrznego i zewnętrznego, cykle wiercenia i nacinania gwintu.

Transkrypt

1 ĆWICZENIE "CZĘŚĆ GWINTOWANA" Wykonaj na tokarce CNC część gwintowaną przedstawioną na rysunku z materiału: 35S20, wymiary surówki przedmiotu obrabianego: ø 42 x 51 mm. Przygotuj program z wykorzystaniem oprogramowania MTS-CNC uwzględniając plan obróbki. O ile to możliwe zastosuj cykle obróbcze. Cel ćwiczenia: wykonanie części toczonej średniej trudności na obrabiarce CNC z napisaniem programu i zastosowaniem procedur planowania procesu wytwarzania i funkcji systemu MTS. Szczególne elementy do ćwiczenia: cykle toczenia wzdłużnego zgrubnego konturu wewnętrznego i zewnętrznego, cykle wiercenia i nacinania gwintu. Przygotowanie do programowania NC: - Dokonaj analizy rysunku wykonawczego Część gwintowana, widok strony 1 Część gwintowana, widok strony MTS GmbH Berlin Strona: 1

2 2005 MTS GmbH Berlin Strona: 2

3 Plan obróbki i technologia, strona Kolejność operacji Określ wymiary i materiał przedmiotu obrabianego Zamocuj przedmiot obrabiany Typ narzędzia, pozycja głowicy rewolwerowej, parametry skrawania Walec: D: 42 mm L: 51 mm Materiał: AlMg1 Uchwyt tokarski: KFD-HS 110 Szczęki stopniowe: HM-110_ Głębokość zamocowania: 30,00 mm Szkic obróbki 3 Określ położenie punktu zerowego przedmiotu obrabianego 4 Planowanie powierzchni czołowej NÓŻ KĄTOWY LEWOTNĄCY CL-SCLCL-2020/L/1208 ISO30 T0101 G96 S250 G92 S3500 M04 F0.20 M04, M08 5 Nawiercanie nakiełka NAWIERTAK 03.15/050/R/HSS ISO30 T0303 G97 S2800 M03 F MTS GmbH Berlin Strona: 3

4 6 Wiercenie otworu 9 mm WIERTŁO KRĘTE DR-09.00/075/R/HSS ISO30 T0505 G97 S1200 M03 G95 F0.16 M08 7 Wiercenie otworu 18 mm WIERTŁO PŁYTKOWE T1414 DI-18.00/041/R/HMT ISO30 G97 S800 M03 F0.20 M08 8 Obróbka zgrubna konturu wewnętrznego WYTACZAK ZAOSIOWY T0808 BI-SCLCL-1010/L/0604 ISO30 G96 S220 M04 G92 S3500 F0.250 M MTS GmbH Berlin Strona: 4

5 9 Toczenie zgrubne konturu zewnętrznego NÓŻ KĄTOWY LEWOTNĄCY CL-SCLCL-2020/L/1208 ISO30 T0101 G96 S250 G92 S3500 M04 F0.30 M04, M08 7 Wykańczanie konturu zewnętrznego NÓŻ KĄTOWY LEWOTNĄCY CL-SVJCL-2020/L/1604 ISO30 T0202 G96 S380 G92 S4000 M04 F0.08 M04, M08 8 Wykańczanie konturu wewnętrznego WYTACZAK ZAOSIOWY BI-SCAAL-1010/L/0604 ISO30 T1111 G96 S300 G92 S4000 M04 F0.08 M04, M08 Uwaga: Kontur wewnętrzny Poz. 8) wykonaj metodą programowania ciągu konturowego WOP N0130 G00 X Z N0135 G57 X Z N0140 G81 X Z I N0145 G41.. Generowanie konturu metodą WOP: 2005 MTS GmbH Berlin Strona: 5

6 - <F5> Wywołaj WOP - <F1> Utwórz kontur - <F3> Łuk prawy: Wpisz: B=4 AW= 270 ; <F8> Zakończ wpis - Łuk lewy styczny <F6> Wpisz: X=22 B= 4 Z=-8 <F2> Wybierz <F8> Zakończ wpis - <F8> Zakończ WOP Uwaga: Utwórz kody ISO PROGRAM CNC ) :11 KONFIGURACJA OBRABIARKA MTS01 TM-016_-R1_-060x0646x0920 STEROWANIE MTS TM01 PRZEDMIOT OBRABIANY WALEC D L MATERIAŁ 9 SMN 28K WRZECIONO GŁÓWNE Z PRZEDMIOTEM OBRABIANYM UCHWYT TOKARSKI KFD-HS 110 SZCZĘKI STOPNIOWE HM-110_ GŁĘBOKOŚĆ ZAMOCOWANIA E Prawa powierzchnia przedmiotu obrabianego: Z KONIK POZYCJA KONIKA Z AKTUALNE NARZĘDZIE T01 NARZĘDZIA T01 NÓŻ KĄTOWY LEWY CL-SCLCL-2020/L/1208 ISO30 T02 NÓŻ KĄTOWY LEWY CL-SVJCL-2020/L/1604 ISO30 T03 NAWIERTAK CD-03.15/050/R/HSS ISO30 T04 PUSTY T05 WIERTŁO KRĘTE DR-09.00/075/R/HSS ISO30 T06 PUSTY T07 PUSTY T08 WYTACZAK ZAOSIOWY BI-SCLCL-1010/L/0604 ISO30 T09 PUSTY T10 PUSTY T11 WYTACZAK ZAOSIOWY BI-SCAAL-1010/L/0604 ISO30 T12 PUSTY T13 PUSTY T14 WIERTŁO PŁYTKOWE DI-18.00/041/R/HMT ISO30 T15 PUSTY T16 PUSTY WARTOŚCI KOREKCJI D01 R X Z G E I K MTS GmbH Berlin Strona: 6

7 D02 R X Z G E I K D03 R X Z G E I K D04 R X Z G E I K D05 R X Z G E I K D06 R X Z G E I K D07 R X Z G E I K D08 R X Z G E I K D09 R X Z G E I K D10 R X Z G E I K D11 R X Z G E I K D12 R X Z G E I K D13 R X Z G E I K D14 R X Z G E I K D15 R X Z G E I K D16 R X Z G E I K PUNKTY ZEROWE PRZEDMIOTU OBRABIANEGO G54 X Z ) N0005 G54 N0010 T0101 G96 S0250 F M04 N0015 G92 S3500 N0020 G00 X Z N0025 G01 X M08 N0030 G00 X Z M09 M05 N0035 T0303 G97 S2800 F M03 N0040 G00 X Z M08 N0045 G01 Z N0050 G00 Z N0055 X Z M09 N0060 T0505 G97 S1200 F M03 N0065 G00 Z N0070 X M08 N0075 G84 Z K A B D N0080 G00 X N0085 Z M09 M05 N0090 G97 F S0800 T1414 M03 N0095 G00 Z N0100 X M08 N0105 G84 Z K A B D N0110 G00 X N0115 Z M05 M09 N0120 T0808 G96 S0220 F M04 N0125 G92 S3500 N0130 G00 X Z N0135 G57 X Z N0140 G81 X Z I N0145 G41 N0150 G01 X Z M08 N0155 G02 Z X K I N0160 G03 Z X K I N0165 G01 X Z N0170 Z N0175 X N0180 G40 N0185 G80 N0190 G00 X N0195 Z M05 M09 N0200 G96 F S0250 T0101 M04 N0205 G92 S3500 N0210 G00 X Z MTS GmbH Berlin Strona: 7

8 N0215 G42 N0220 G01 X Z M08 N0225 G88 X Z R N0230 G01 Z N0235 X N0240 G40 N0245 G00 X Z M05 M09 N0250 T0202 G96 S0380 F M04 N0255 G92 S4000 N0260 G00 X Z N0265 G42 N0270 G01 X Z M08 N0275 G88 X Z R N0280 G01 Z N0285 X N0290 G40 N0295 G00 X Z M05 M09 N0300 T1111 G96 S0300 M04 F N0305 G92 S4000 N0310 G00 X Z N0315 G41 N0320 G01 X Z M08 N0325 G02 Z X K I N0330 G03 Z X K I N0335 G01 X Z N0340 Z N0345 X N0350 G40 N0355 G00 Z N0360 G00 X Z M05 M09 N0365 M MTS GmbH Berlin Strona: 8

9 Plan obróbki i technologia dla strony Kolejność operacji Określ wymiary i materiał przedmiotu obrabianego Zamocuj przedmiot obrabiany Typ narzędzia, pozycja głowicy rewolwerowej, parametry skrawania Walec: D: 42 mm L: 51 mm Materiał: AlMg1 Uchwyt tokarski: KFD-HS 110 Szczęki stopniowe: HM-110_ Głębokość zamocowania: 30,00 mm Szkic obróbki 3 Określ położenie punktu zerowego przedmiotu obrabianego G54 Z153,5 mm 4 Planowanie powierzchni czołowej NÓŻ KĄTOWY LEWOTNĄCY CL-SDJCL-2020/L/1208 ISO30 T0101 G96 S250 G92 S3500 F0.20 M04, M08 5 Toczenie zgrubne konturu zewnętrznego NÓŻ KĄTOWY LEWOTNĄCY CL-SDJCL-2020/L/1208 ISO30 T0101 G96 S250 G92 S3500 F0.30 M04, M MTS GmbH Berlin Strona: 9

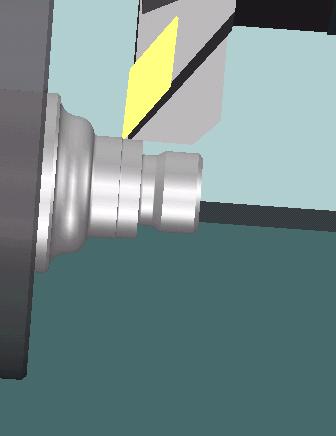

10 6 Obróbka wykańczająca konturu zewnętrznego NÓŻ KĄTOWY LEWOTNĄCY CL-SVJCL-2020/L/1604 ISO30 T0202 G96 S380 G92 S4000 F0.08 M04, M08 7 Nacinanie gwintu NÓŻ DO GWINTÓW LEWY TL-LHTR-2020/R/60/1.50 ISO30 T0303 G97 S1000 MIERZENIE PRZEDMIOTU OBRABIANEGO 2005 MTS GmbH Berlin Strona: 10

11 PROGRAM CNC ) :17 KONFIGURACJA OBRABIARKA MTS01 TM-016_-R1_-060x0646x0920 STEROWANIE MTS TM01 PRZEDMIOT OBRABIANY GEOMETRIA X Z G01 X Z G03 X Z I K G01 X Z G01 X Z G03 X Z I K G02 X Z I K G03 X Z I K G01 X Z G01 X Z G01 X Z G03 X Z I K G01 X Z G01 X Z G01 X Z G01 X Z G01 X Z G03 X Z I K G01 X Z M30 MATERIAŁ 9 SMN 28K WRZECIONO GŁÓWNE Z PRZEDMIOTEM OBRABIANYM UCHWYT TOKARSKI KFD-HS 110 SZCZĘKI STOPNIOWE MBS-110_ RODZAJ ZAMOCOWANIA: ZEWNĘTRZNE STOPNIOWANE WEWNĄTRZ GŁĘBOKOŚĆ ZAMOCOWANIA E Prawa powierzchnia przedmiotu obrabianego: Z KONIK POZYCJA KONIKA Z AKTUALNE NARZĘDZIE T01 NARZĘDZIA T01 NÓŻ KĄTOWY LEWY CL-SDJCL-2020/L/1208 ISO30 T02 NÓŻ KĄTOWY LEWY CL-SVJCL-2020/L/1604 ISO30 T03 NÓŻ DO GWINTÓW LEWY TL-LHTR-2020/R/60/1.50 ISO30 T04 PUSTY T05 PUSTY T06 PUSTY T07 PUSTY T08 PUSTY T09 PUSTY T10 PUSTY T11 PUSTY T12 PUSTY T13 PUSTY T14 PUSTY T15 PUSTY T16 PUSTY WARTOŚCI KOREKCJI 2005 MTS GmbH Berlin Strona: 11
