Sprawozdanie z pomiarów. hałasu komunikacyjnego. Nr 002/K/2014. Adres zleceniodawcy Białystok, ul. Słonimska 1. Umowa Nr ZDI-IX

Transkrypt

1 Laboratorium Analiz Fizykochemicznych Marek Kozicki Toruń ul. M. Skłodowskiej-Curie 61/67. tel fax Literą A oznaczono badania zamieszczone w zakresie akredytacji nr AB 894 wydanym przez Polskie Centrum Akredytacji (wydanie 5 z dnia ). Zleceniodawca Miasto Białystok Adres zleceniodawcy Białystok, ul. Słonimska 1 Nr umowy / zlecenia Umowa Nr ZDI-IX Data mgr Błażej Kozicki, mgr Piotr Pacholczyk, lic. Grzegorz Czul / Rozporządzenie Ministra Środowiska z dnia r. Załącznik nr 3 Pomiary wykonał / wg (Dz.U. Nr 140, poz. 824) (A) Parametry pomiaru Stała czasowa Charakterystyka korekcyjna FAST A Data sporządzenia sprawozdania Sprawozdanie sporządził/a lic. Grzegorz Czul Strona 1 z 76

2 1. Zarządzający obiektem emitującym hałas Obiektem emitującym hałas zarządza Urząd Miasta Białegostoku. 2. Nazwa obiektu Przedłużenie drogi krajowej nr 65 Gołdap Bobrowniki, na odcinku od skrzyżowania dwupoziomowego z ul. Wasilkowską w Białymstoku do połączenia z Szosą Baranowicką (teren Gminy Supraśl) 3. Charakterystyka obszaru podlegającego ocenie pod względem akustycznym Wykonane pomiary przy drodze krajowej nr 65 przeprowadzono w obszarze: Najbliższej zabudowy mieszkaniowej: o P1 ul. Władysława Warneńczyka 14 o P2 ul. Wąska 81 o P3 ul. Błękitna 1/1 o P4 ul. Wasilkowska 49 o P5 ul. Gen. Stanisława Sosabowskiego 13 o P7 ul. Gen. Stanisława Sosabowskiego 17 o P8 ul. Gen. Stanisława Sosabowskiego 23 o P9 ul. Jesienna 2 o P10 ul. Pusta 9A o P11 ul. 42 Pułku Piechoty 5 o P12 ul. 42 Pułku Piechoty 7 o P13 ul. 42 Pułku Piechoty 9 o P14 ul. Dolistowska 8 o P15 ul. Pieczurki 94 o P16 ul. Włościańska 100 o P18 ul. Pogodna 1/1 o P19 ul. Pogodna 1 o P20 ul. Sosnowa 7 o P21 ul. Szosa Baranowicka 24 o P22 ul. Szosa Baranowicka 32 Strona 2 z 76

3 Czasowego pobytu dzieci: o P6 Przedszkole przy ul. Gen. Stanisława Sosabowskiego 6 Domu opieki społecznej: o P17/1 Dom Opieki Społecznej przy ul. Baranowickiej 203 (balkon) o P17/2 Dom Opieki Społecznej przy ul. Baranowickiej 203 Dopuszczalne poziomy hałasu pochodzącego od drogi określone są zgodnie z obowiązującym Rozporządzeniem Ministra Środowiska z dnia r. zmieniającego rozporządzenie w sprawie dopuszczalnych poziomów hałasu w środowisku (Dz.U. Z 2012 r. poz.1109). Zgodnie z wymienionym rozporządzeniem, dopuszczalny poziom hałasu dla terenów zabudowy mieszkaniowej jednorodzinnej, terenów zabudowy związanej ze stałym lub wielogodzinnym pobytem dzieci i młodzieży, a także terenów domów opieki, wynosi 61 db w porze dnia oraz 56 db w porze nocy, natomiast dla terenów zabudowy mieszkaniowej wielorodzinnej i zamieszkania zbiorowego oraz terenów rekreacyjno wypoczynkowych wynosi 65 db w porze dnia i 56 db w porze nocy. Strona 3 z 76

4 4. Aparatura pomiarowa Zestaw pomiarowy, czyli mierniki poziomu dźwięku wraz z mikrofonami używane do poziomu dźwięku posiadają 1 klasę dokładności. Miernik poziomu dźwięku - SVAN 945A nr z przedwzmacniaczem typ SV11 nr i mikrofonem 40AN nr posiada świadectwo wzorcowania nr 739/2012 wydane dnia przez HAIK Sp. z o.o. Swarzędz Miernik poziomu dźwięku - SVAN 955 nr z przedwzmacniaczem typ SV12L nr i mikrofonem ACO 7052E nr posiada świadectwo wzorcowania nr 1969/2012 wydane dnia przez HAIK Sp. z o.o. Swarzędz. Miernik poziomu dźwięku SVAN 958 nr z przedwzmacniaczem typ SV12L nr i mikrofonem SV22 nr posiada świadectwo wzorcowania nr 815/2014, wydane dnia przez HAIK Sp. z o.o. Swarzędz. Miernik poziomu dźwięku SVAN 955 nr z przedwzmacniaczem typ SV 12L nr i mikrofonem ACO 7052H nr posiada świadectwo wzorcowania nr 1521/2012 wydane dnia przez HAIK Sp. z o.o. Swarzędz. Miernik poziomu dźwięku SVAN 955 nr z przedwzmacniaczem typ SV 12L nr i mikrofonem ACO 7052H nr posiada świadectwo wzorcowania nr 1701/2012 wydane dnia przez HAIK Sp. z o.o. Swarzędz. Miernik poziomu dźwięku SVAN 955 nr z przedwzmacniaczem typ SV 12L nr i mikrofonem ACO 7052E nr posiada świadectwo wzorcowania nr 817/2014 wydane dnia przez HAIK Sp. z o.o. Swarzędz. Miernik poziomu dźwięku SVAN 955 nr z przedwzmacniaczem typ SV 12L nr i mikrofonem ACO 7052E nr posiada świadectwo wzorcowania nr 818/2014 wydane dnia przez HAIK Sp. z o.o. Swarzędz. Wzorcowe źródło dźwięku używane do wzorcowania toru pomiarowego posiada 1 klasę dokładności. Kalibrator akustyczny - typ NC-74 nr posiada świadectwo wzorcowania nr W5/401-21/13, wydane dnia przez Dyrektora Okręgowego Urzędu Miar we Wrocławiu. Do bezpośrednich warunków meteorologicznych w ograniczonym czasie użyto zestawu pomiarowego wykonującego automatyczne pomiary - stacja meteorologiczna Vantage Pro nr A80204D56L. Strona 4 z 76

5 Stacja monitoringu warunków drogowych ENVIRO 151 wyposażona w radar Wavetronix SmartSensor HD. Stacja została wykorzystana do pomiaru prędkości natężenia i struktury ruchu pojazdów silnikowych. 5. Warunki meteorologiczne Pomiary zostały wykonane w warunkach meteorologicznych zapewniających najbardziej stabilne warunki w czasie rozprzestrzeniania się dźwięku, takich jak: - prędkość wiatru 0-5 m/s określona na wysokości położenia najwyższego punktu obserwacji - temperatura powyżej (-5 o C) - brak opadów atmosferycznych Stosując metodę bezpośrednich, ciągłych w ograniczonym czasie, pomiary parametrów meteorologicznych wykonano równocześnie z pomiarami hałasu komunikacyjnego. 6. Metoda pomiarowa natężenia ruchu Całodobowe pomiary natężenia i struktury ruchu towarzyszące pomiarom hałasu, wykonano metodą automatyczną oraz manualną. Pomiar automatyczny odbywał się przy pomocy zintegrowanego z stacją monitoringu warunków drogowych ENVIRO 151 radaru Wavetronix SmartSystem HD. Gromadzenie danych przez użyty radar odbywa się w oparciu o technologię Highdefinition Detection oraz Intelligent Transportation System. Opatentowany cyfrowy radar falowy stanowi obecnie najnowszą technologię zbierania danych na temat ruchu drogowego. Pomiaru ręcznego dokonano poprzez manualne zliczanie pojazdów in-situ oraz z nagrań wideo dokonanych podczas prowadzenia hałasu. Natężenie i struktura ruchu została wyznaczona z podziałem na kierunki ruchu dla każdej godziny. Strona 5 z 76

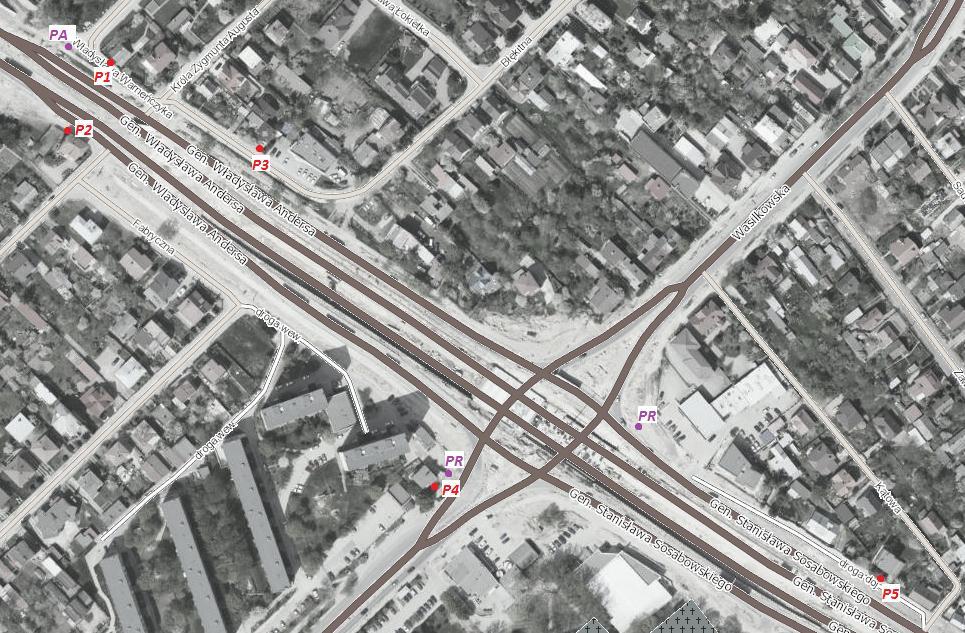

6 Lokalizacje stanowisk automatycznego pomiaru natężenia ruchu, towarzyszącego pomiarom hałasu w określonych punktach i dniach pomiarowych, przedstawiono poniżej: Data Punkty pomiaru hałasu Pomiar natężenia ruchu o P1 ul. Gen. Wł. Andersa 14 o P2 ul. Wąska 81 o P3 ul. Błękitna 1/1 o P4 ul. Wasilkowska 49 o P5 ul. Gen. Stanisława Sosabowskiego 13 o PA (pomiar automatyczny) - droga krajowa nr 65 (ul. Gen. Wł. Andersa) o PR (pomiar ręczny) - ul. Wasilkowska Rozmieszczenie punktów pomiaru natężenia ruchu i hałasu przeprowadzonych w dniach (źródło: Strona 6 z 76

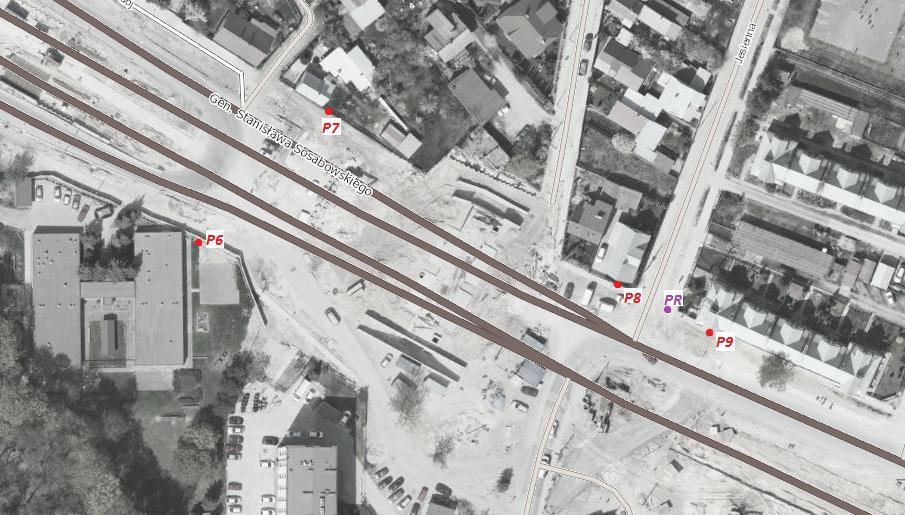

7 Data Punkty pomiaru hałasu o P6 przedszkole przy ul. Gen. Stanisława Sosabowskiego 6 o P7 ul. Gen. Stanisława Sosabowskiego 17 o P8 ul. Gen. Stanisława Sosabowskiego 23 o P9 ul. Jesienna 2 Pomiar natężenia ruchu o PR (pomiar ręczny) - droga krajowa nr 65 (ul. Gen. Wł. Andersa) Rozmieszczenie punktów pomiaru natężenia ruchu i hałasu przeprowadzonych w dniach (źródło: Strona 7 z 76

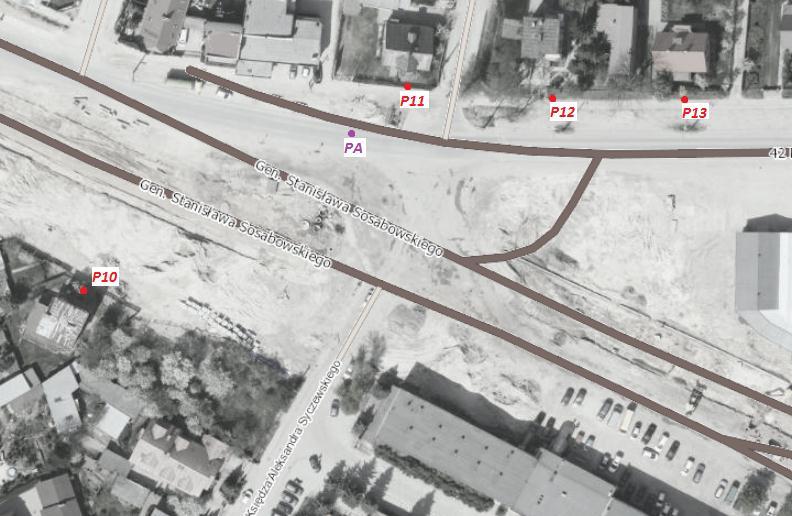

8 Data Punkty pomiaru hałasu Pomiar natężenia ruchu o P10 ul. Pusta 9A o P11 ul. 42 Pułku Piechoty 5 o P12 ul. 42 Pułku Piechoty 7 o P13 ul. 42 Pułku Piechoty 9 o PA (pomiar automatyczny) - droga krajowa nr 65 (ul. Gen. Wł. Andersa) Rozmieszczenie punktów pomiaru natężenia ruchu i hałasu przeprowadzonych w dniach (źródło: Strona 8 z 76

9 Data Punkty pomiaru hałasu o P14 ul. Dolistowska 8 o P15 ul. Pieczurki 94 o P16 ul. Włościańska 100 Pomiar natężenia ruchu o PA (pomiar automatyczny) - droga krajowa nr 65 (ul. Gen. Wł. Andersa) Rozmieszczenie punktów pomiaru natężenia ruchu i hałasu przeprowadzonych w dniach (źródło: Strona 9 z 76

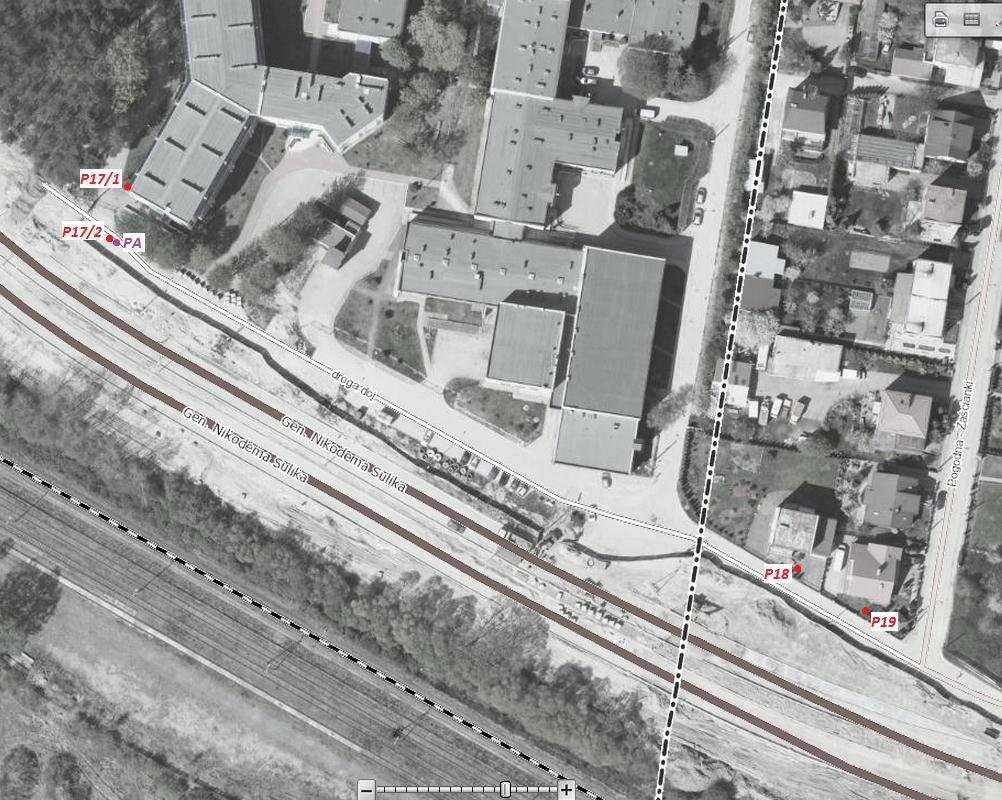

10 Data Punkty pomiaru hałasu Pomiar natężenia ruchu o P17/1 Dom Opieki Społecznej przy ul. Baranowickiej 203 (balkon) o P17/2 Dom Opieki Społecznej przy ul. Baranowickiej 203 o P18 ul. Pogodna 1/1 o P19 ul. Pogodna 1 o PA (pomiar automatyczny) - droga krajowa nr 65 (ul. Gen. Wł. Andersa) Rozmieszczenie punktów pomiaru natężenia ruchu i hałasu przeprowadzonych w dniach (źródło: Strona 10 z 76

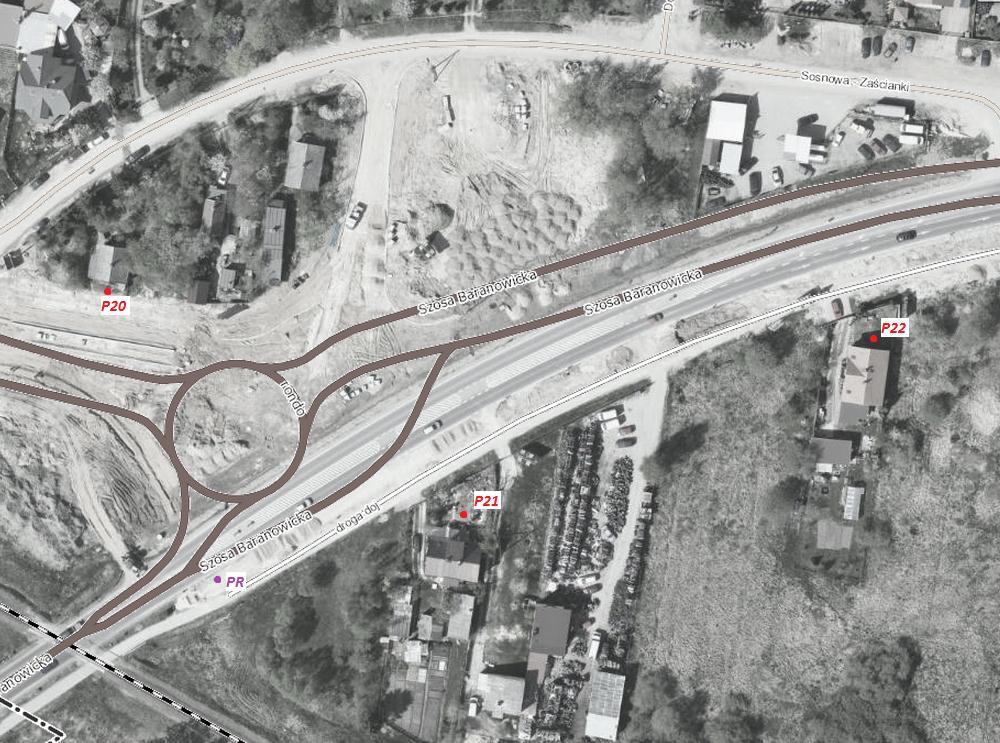

11 Data Punkty pomiaru hałasu o P20 ul. Sosnowa 7 o P21 ul. Szosa Baranowicka 24 o P22 ul. Szosa Baranowicka 32 Pomiar natężenia ruchu o PR (pomiar ręczny) - droga krajowa nr 65 (ul. Gen. Wł. Andersa) i Szosa Baranowicka Rozmieszczenie punktów pomiaru natężenia ruchu i hałasu przeprowadzonych w dniach (źródło: Strona 11 z 76

12 7. Metoda pomiarowa Pomiary przeprowadzono zgodnie z zamieszczoną w Rozporządzeniu Ministra Środowiska z dnia r. Załącznik nr 3 (Dz. U. Nr 140, poz. 824) referencyjną metodyką wykonywania okresowych poziomów hałasu wprowadzanego do środowiska w związku z eksploatacją dróg, linii kolejowych i linii tramwajowych oraz kryteriami lokalizacji punktów pomiarowych. Wykorzystana metodyka służy między innymi do wartości hałasu wprowadzanego do środowiska w związku z eksploatacją dróg publicznych wyrażonego wskaźnikami L Aeq D i L Aeq N. Wartość równoważnego poziomu dźwięku A wyznaczono wykorzystując procedurę ciągłej rejestracji hałasu powodowanego przez ruch drogowy, stosowaną do nieprzerywanych wielogodzinnych lub wielodniowych poziomów hałasu w czasie odniesienia T, w danym punkcie pomiarowym. Przy zastosowaniu tej metody wartości tła akustycznego dla badanego hałasu wyznacza się w oparciu o wyniki ciągłej obserwacji zmian poziomu w czasie odniesienia. Pomiary hałasu w poszczególnych punktach pomiarowych przeprowadzono w następujących dniach: godz. 6: godz. 6:00 (P14-P16) godz. 6: godz. 6:00 (P17-P19) godz. 6: godz. 6:00 (P20-P21) godz. 6: godz. 6:00 (P10-P13) godz. 22: godz. 22:00 (P6-P9) godz. 6: godz. 6:00 (P1-P5) Lokalizacja punktów pomiarowych została wcześniej ustalona z Zamawiającym. Strona 12 z 76

13 Mierniki poziomu dźwięku w zależności od możliwości zostały usytułowane przy elewacji budynków w odległości 0,5 do 2 m w świetle okna kondygnacji eksponowanej na hałas. W przypadku braku możliwości lokalizacji realizacji pomiaru przy elewacji, mikrofon sytuowano na wysokości 4 m nad powierzchnią terenu na terenach otaczających wskazany budynek. Wykorzystane zestawy pomiarowe spełniają wymagania Rozporządzenia Ministra Środowiska z dnia r. Załącznik nr 3 (Dz.U. Nr 140, poz. 824). Wszystkie mierniki poziomu dźwięku charakteryzują się 1 klasą dokładności oraz pozwalają określić równoważny poziom dźwięku A. Zgodnie z zastosowaną metodyką w trakcie hałasu równolegle wykonywano monitoring warunków meteorologicznych przy użyciu stacji meteorologicznej Vantage Pro nr A80204D56L. Strona 13 z 76

14 PUNKT POMIAROWY: Punkt P1 Lokalizacja punktu pomiarowego: Zabudowa mieszkaniowa przy ul. Gen. Wł. Andersa 14 Data pomiaru: godz. 6: godz. 6:00 Charakterystyka terenu, na którym prowadzono badania: Powierzchnia terenu: Teren płaski. Obiekty w otoczeniu źródła: Brak elementów ekranujących i odbijających pomiędzy punktem pomiarowym a drogą krajową nr 65. Charakterystyka lokalizacji punktu pomiarowego: Oznaczenie punktu pomiarowego P1 Miejsce pomiaru W świetle okna, w odległości 1,5m od elewacji Odległość punktu od źródła Wysokość punktu pomiarowego nad poziomem terenu długość Współrzędne geograficzne szerokość 15,0 5,0 E 23 10' 43.92" N 53 8' 51.84" Charakterystyka źródeł hałasu: Typ drogi - droga krajowa nr 65 Parametry arterii: - liczba pasów ruchu: 6 - szerokość pasa jezdni: 3,5 m - stan jezdni: bardzo dobry, brak widocznych uszkodzeń nawierzchni - położenie: w poziomie terenu Strona 14 z 76

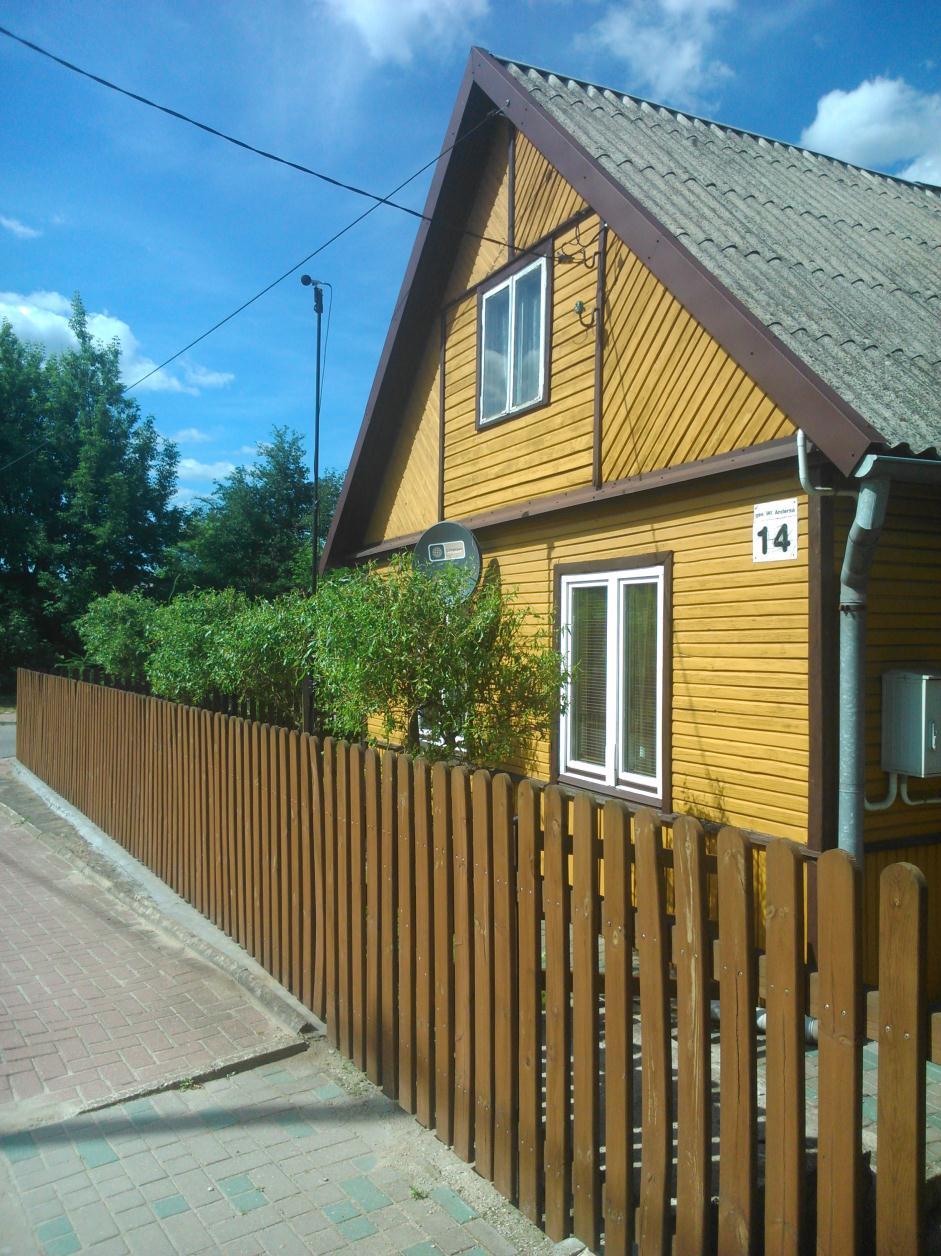

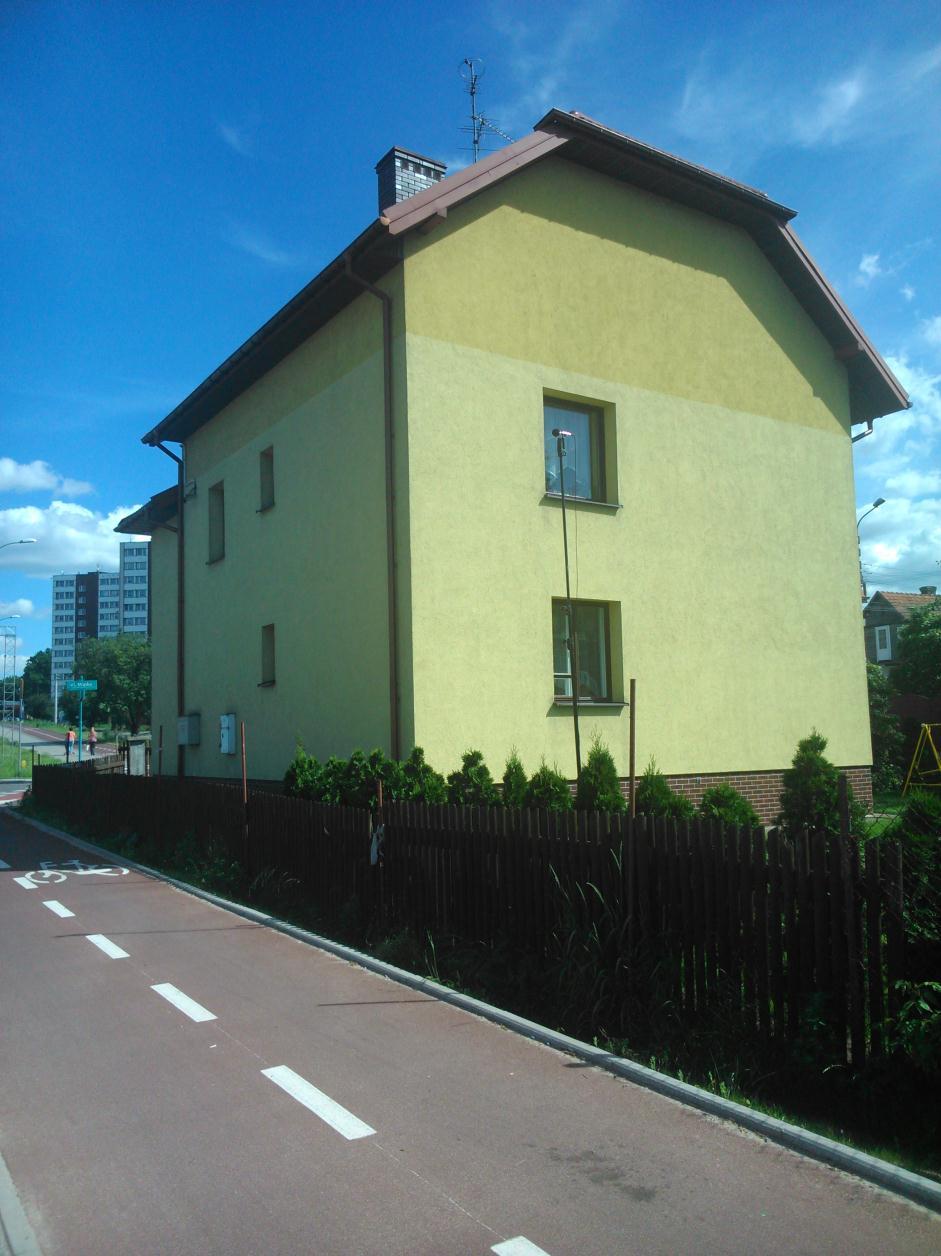

15 Umiejscowienie mikrofonu punkt pomiarowy P1 (Gen. Wł. Andersa 14) Strona 15 z 76

16 PUNKT POMIAROWY: Punkt P2 Lokalizacja punku pomiarowego: Zabudowa mieszkaniowa przy ul. Wąskiej 81 Data pomiaru: godz. 6: godz. 6:00 Charakterystyka terenu, na którym prowadzono badania: Powierzchnia terenu: teren płaski. Obiekty w otoczeniu źródła: Brak elementów ekranujących i odbijających pomiędzy punktem pomiarowym a drogą krajową nr 65. Charakterystyka lokalizacji punktu pomiarowego: Oznaczenie punktu pomiarowego P2 Miejsce pomiaru Na granicy działki Odległość punktu od źródła Wysokość punktu pomiarowego nad poziomem terenu długość Współrzędne geograficzne szerokość 6,0 4,0 E 23 10' 43.56" N 53 8' 52.26" Charakterystyka źródeł hałasu: Typ drogi - droga krajowa nr 65 Parametry arterii: - liczba pasów ruchu: 6 - szerokość pasa jezdni: 3,5 m - stan jezdni: bardzo dobry, brak widocznych uszkodzeń nawierzchni - położenie: w poziomie terenu Strona 16 z 76

17 Umiejscowienie mikrofonu punkt pomiarowy P2 (Wąska 81) Strona 17 z 76

18 PUNKT POMIAROWY: Punkt P3 Lokalizacja punku pomiarowego: Zabudowa mieszkaniowa przy ul. Błękitnej 1/1 Data pomiaru: godz. 6: godz. 6:00 Charakterystyka terenu, na którym prowadzono badania: Powierzchnia terenu: Teren płaski. Obiekty w otoczeniu źródła: Brak elementów ekranujących i odbijających pomiędzy punktem pomiarowym a drogą krajową nr 65. Charakterystyka lokalizacji punktu pomiarowego: Oznaczenie punktu pomiarowego P3 Miejsce pomiaru Na granicy działki Odległość punktu od źródła Wysokość punktu pomiarowego nad poziomem terenu długość Współrzędne geograficzne szerokość 20,0 4,0 E 23 10' 48.9" N 53 8' 49.74" Charakterystyka źródeł hałasu: Typ drogi - droga krajowa nr 65 Parametry arterii: - liczba pasów ruchu: 6 - szerokość pasa jezdni: 3,5 m - stan jezdni: bardzo dobry, brak widocznych uszkodzeń nawierzchni - położenie: 4 pasy jezdni w ciągu drogi krajowej nr 65 poniżej poziomu terenu 2 pasy jezdni (wjazd i zjazd z ul. Wasilkowskiej) na nasypie Strona 18 z 76

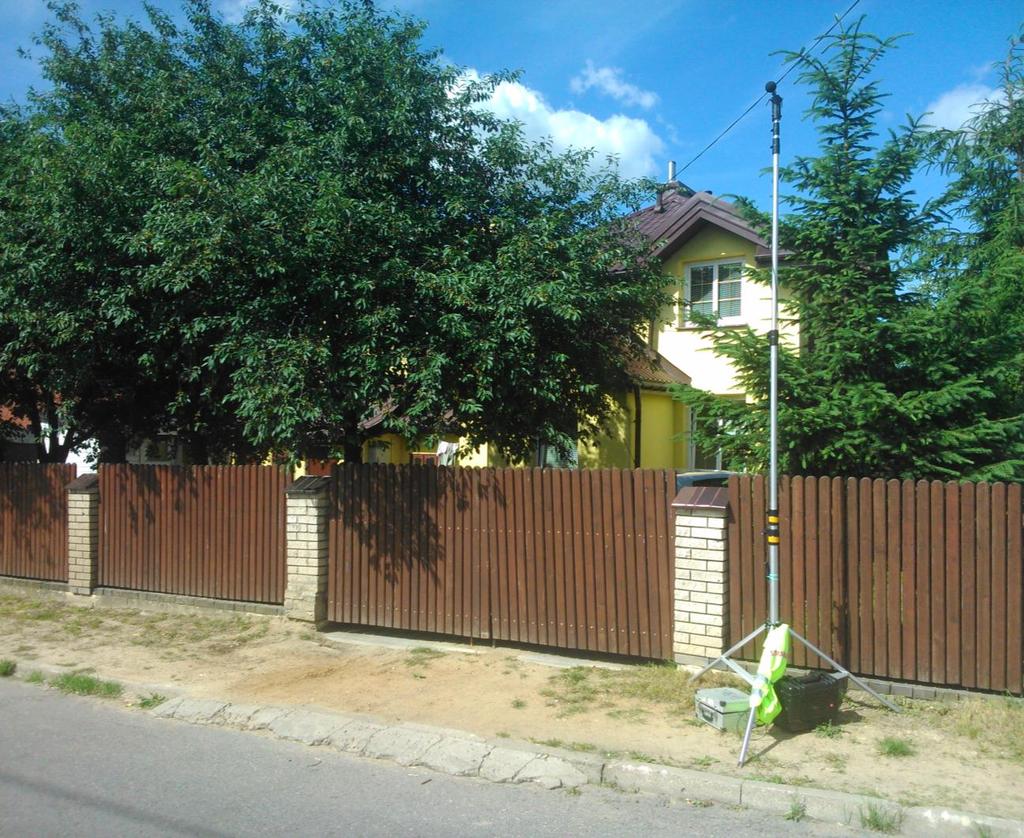

19 Umiejscowienie mikrofonu punkt pomiarowy P3 (Błękitna 1/1) Strona 19 z 76

20 PUNKT POMIAROWY: Punkt P4 Lokalizacja punku pomiarowego: dom jednorodzinny przy ul. Wasilkowskiej 49 Data pomiaru: godz. 6: godz. 6:00 Charakterystyka terenu, na którym prowadzono badania: Powierzchnia terenu: teren płaski. Obiekty w otoczeniu źródła: Brak elementów ekranujących i odbijających pomiędzy punktem pomiarowym a ulicą Wasilkowską Charakterystyka lokalizacji punktu pomiarowego: Oznaczenie punktu pomiarowego P4 Charakterystyka źródeł hałasu: Typ drogi - droga wojewódzkiej nr 676 (ul. Wasilkowska), skrzyżowanie drogi wojewódzkiej nr 676 i drogi krajowej nr 65 Parametry arterii droga wojewódzka nr 676: - liczba pasów ruchu: 4 - szerokość pasa jezdni: 3,5 m - stan jezdni: dobry, brak widocznych uszkodzeń nawierzchni - położenie: w poziomie terenu Parametry arterii droga krajowa nr 65: - liczba pasów ruchu: 6 - szerokość pasa jezdni: 3,5 m - stan jezdni: bardzo dobry, brak widocznych uszkodzeń nawierzchni - położenie: 4 pasy jezdni w ciągu drogi krajowej nr 65 poniżej poziomu terenu Miejsce pomiaru w świetle okna, w odległości 1m od elewacji Odległość punktu od źródła Wysokość punktu pomiarowego nad poziomem terenu 2 pasy jezdni (wjazd i zjazd z ul. Wasilkowskiej) na nasypie Strona 20 z 76 długość Współrzędne geograficzne szerokość 10,0 5,0 E 23 10' 53.28" N 53 8' 45.36"

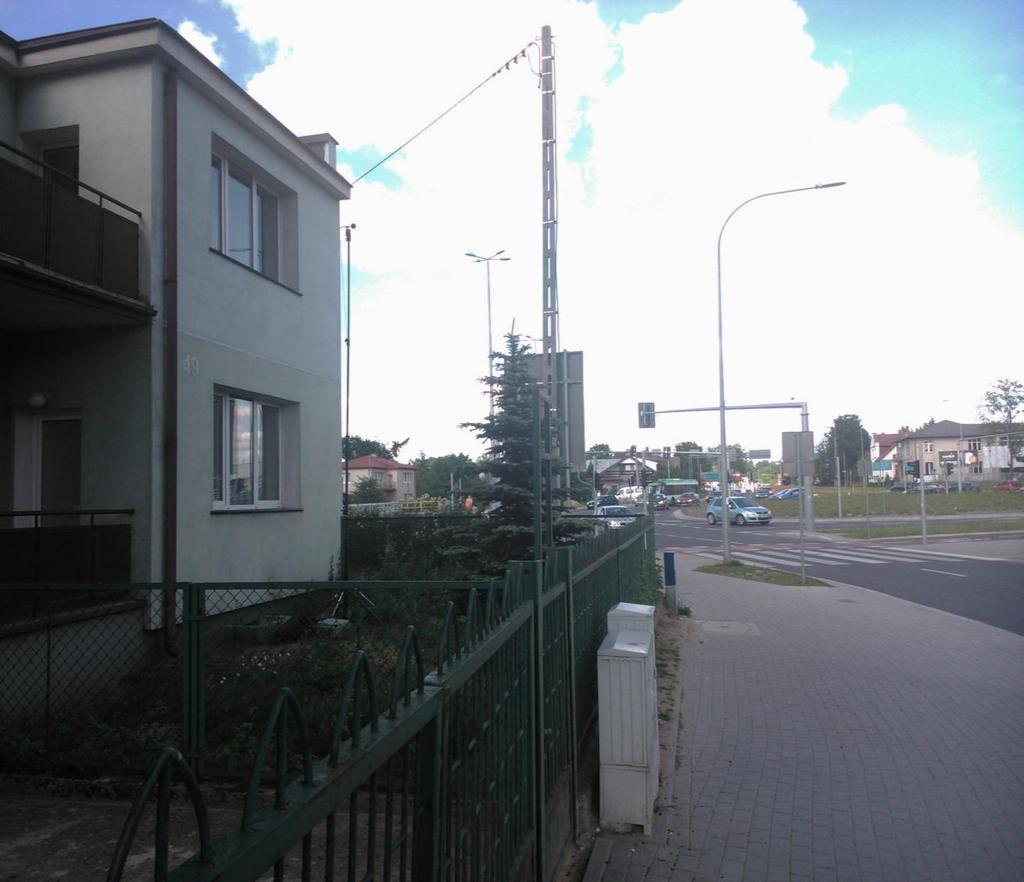

21 Umiejscowienie mikrofonu punkt pomiarowy P4 (Wasilkowska 49) Strona 21 z 76

22 PUNKT POMIAROWY: Punkt P5 Lokalizacja punku pomiarowego: dom jednorodzinny przy ul. Gen. Stanisława Sosabowskiego 13 Data pomiaru: godz. 6: godz. 6:00 Charakterystyka terenu, na którym prowadzono badania: Powierzchnia terenu: teren płaski. Obiekty w otoczeniu źródła: Brak elementów ekranujących i odbijających pomiędzy punktem pomiarowym a drogą krajową nr 65. Charakterystyka lokalizacji punktu pomiarowego: Oznaczenie punktu pomiarowego P5 Miejsce pomiaru Na granicy działki Odległość punktu od źródła Wysokość punktu pomiarowego nad poziomem terenu długość Współrzędne geograficzne szerokość 10,0 4,0 E 23 11' 2.4" N 53 8' 43.26" Charakterystyka źródeł hałasu: Typ drogi - droga krajowa nr 65 (ul. Gen. Stanisława Sosabowskiego) Parametry arterii droga krajowa nr 65: - liczba pasów ruchu: 6 - szerokość pasa jezdni: 3,5 m - stan jezdni: bardzo dobry, brak widocznych uszkodzeń nawierzchni - położenie: w poziomie terenu Strona 22 z 76

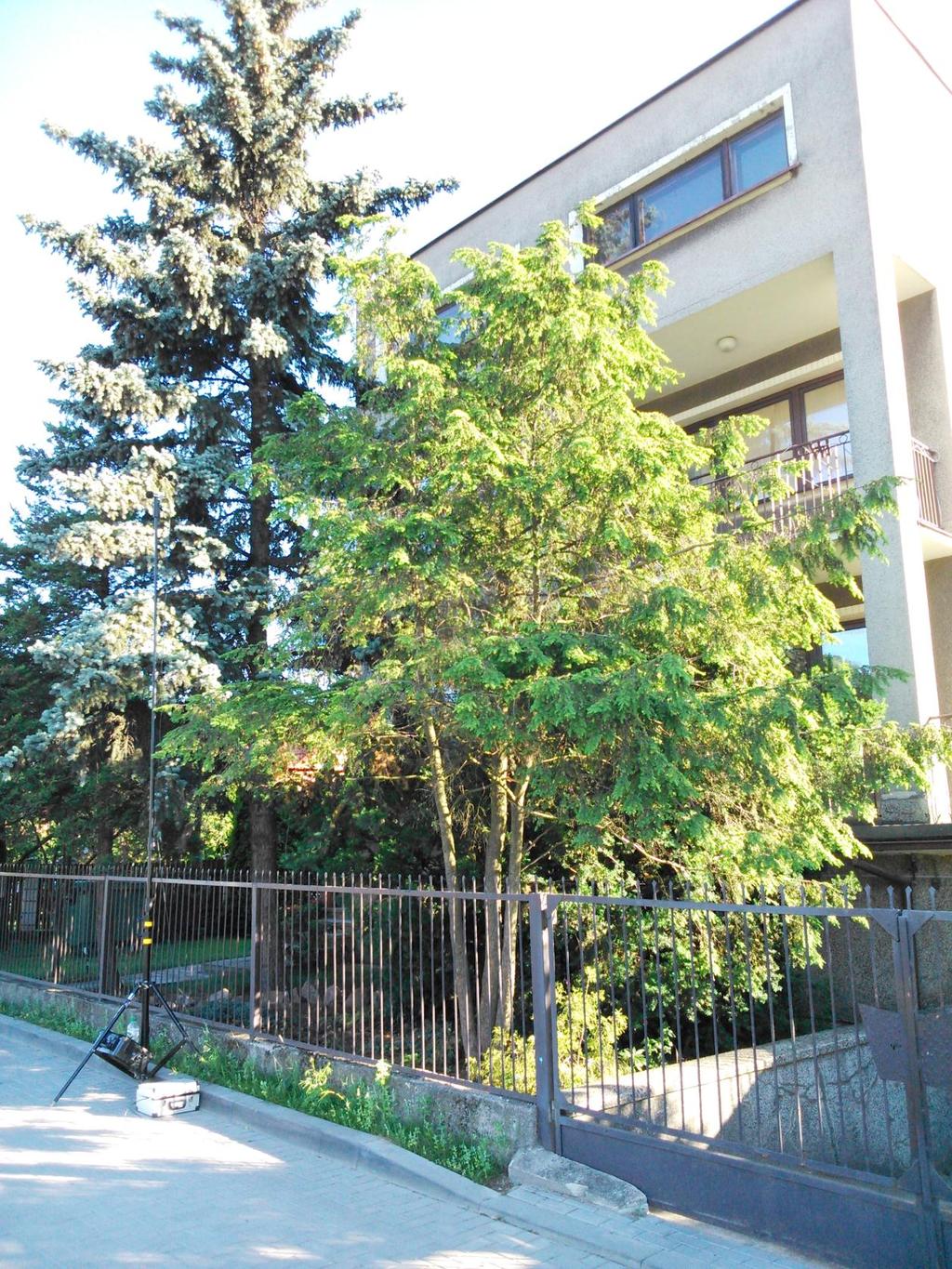

23 Umiejscowienie mikrofonu punkt pomiarowy P5 (Gen. Stanisława Sosabowskiego 13) Strona 23 z 76

24 Warunki meteorologiczne (w trakcie w punktach P1-P5) Data wykonania Godzina Prędkość wiatru (m/s)/ kierunek Temperatura otoczenia ( o C) Wilgotność względna (%) Ciśnienie atmosferyczne (hpa) ,4/S -4,4 82,7 1006, ,7/S -4,4 82,4 1006, ,7/S -4,3 82,3 1006, ,7/SE -4,3 81,5 1007, ,9/SE -4,4 80,4 1007, ,9/SE -4,4 80,2 1007, ,1/SE -4,6 80,7 1007, ,3/SE -4,7 81,5 1007, ,8/SE -4,8 81,9 1007, ,6/S -5,0 82,5 1007, ,6/S -5,2 82,9 1007, ,7/S -5,2 83,9 1008, ,6/S -5,3 84,0 1008, ,6/SE -5,4 84,3 1008, ,5/SE -5,1 84,2 1008, ,4/S -4,4 82,7 1006, W trakcie nie występowały opady atmosferyczne. Strona 24 z 76

25 Natężenie ruchu pojazdów (w trakcie w punktach P1-P5) Droga krajowa nr 65 (gen. Wł. Andersa) Kierunek Gołdap Kierunek Bobrowniki Data Godzina Średnia prędkość pojazdów Pojazdy Pojazdy Średnia prędkość pojazdów Lekkie Ciężkie SUMA Lekkie Ciężkie SUMA Droga krajowa nr 65 (gen. Stanisława Sosabowskiego) Kierunek Gołdap Kierunek Bobrowniki Data Godzina Średnia prędkość pojazdów Pojazdy Pojazdy Średnia prędkość pojazdów Lekkie Ciężkie SUMA Lekkie Ciężkie SUMA Strona 25 z 76

26 Droga wojewódzka nr 676 (ul. Wasilkowska na północ od drogi krajowej nr 65) Kierunek Supraśl Kierunek Porosły Data Godzina Średnia prędkość pojazdów Pojazdy Pojazdy Średnia prędkość pojazdów Lekkie Ciężkie SUMA Lekkie Ciężkie SUMA Droga wojewódzka nr 676 (ul. Wasilkowska na południe od drogi krajowej nr 65) Kierunek Supraśl Kierunek Porosły Data Godzina Średnia prędkość pojazdów Pojazdy Pojazdy Średnia prędkość pojazdów Lekkie Ciężkie SUMA Lekkie Ciężkie SUMA Strona 26 z 76

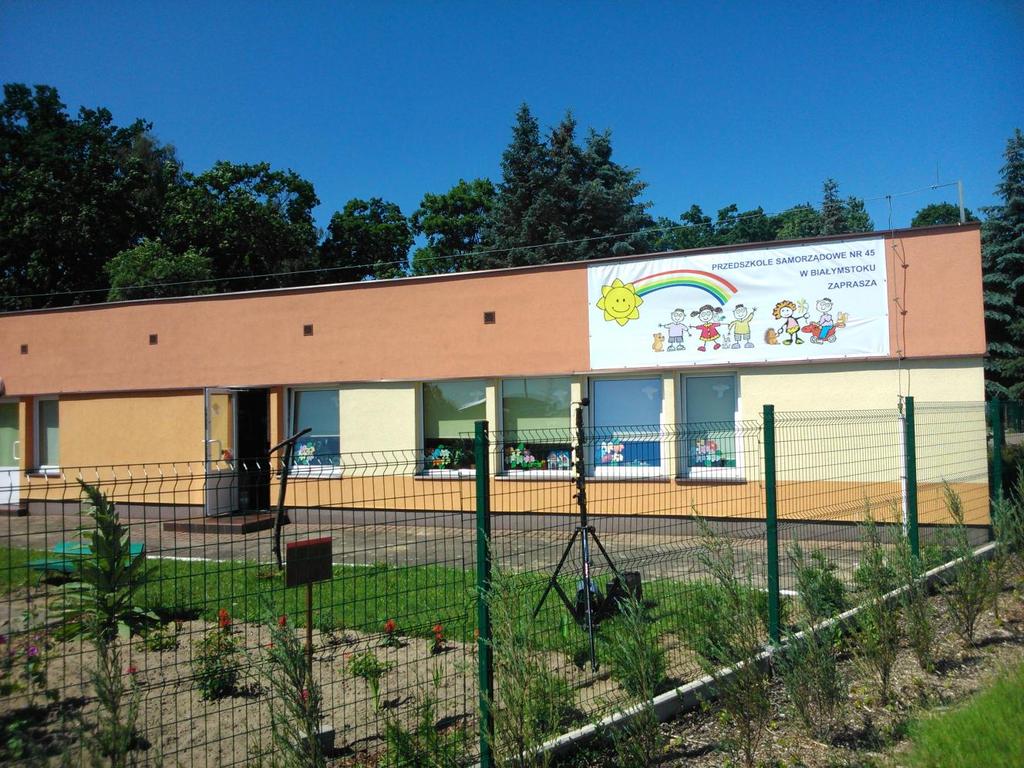

27 PUNKT POMIAROWY: Punkt P6 Lokalizacja punku pomiarowego: Przedszkole przy ul. Gen. Stanisława Sosabowskiego 6 Data pomiaru: godz. 22: godz. 22:00 Charakterystyka terenu, na którym prowadzono badania: Powierzchnia terenu: teren płaski. Obiekty w otoczeniu źródła: Brak elementów ekranujących i odbijających pomiędzy punktem pomiarowym a drogą krajową nr 65. Charakterystyka lokalizacji punktu pomiarowego: Oznaczenie punktu pomiarowego P6 Miejsce pomiaru Przy granicy działki Odległość punktu od źródła Wysokość punktu pomiarowego nad poziomem terenu długość Współrzędne geograficzne szerokość 10,0 1,7 E 23 11' 6.18" N 53 8' 41.76" Charakterystyka źródeł hałasu: Typ drogi - droga krajowa nr 65 (ul. Gen. Stanisława Sosabowskiego) Parametry arterii droga krajowa nr 65: - liczba pasów ruchu: 6 - szerokość pasa jezdni: 3,5 m - stan jezdni: bardzo dobry, brak widocznych uszkodzeń nawierzchni - położenie: w poziomie terenu Strona 27 z 76

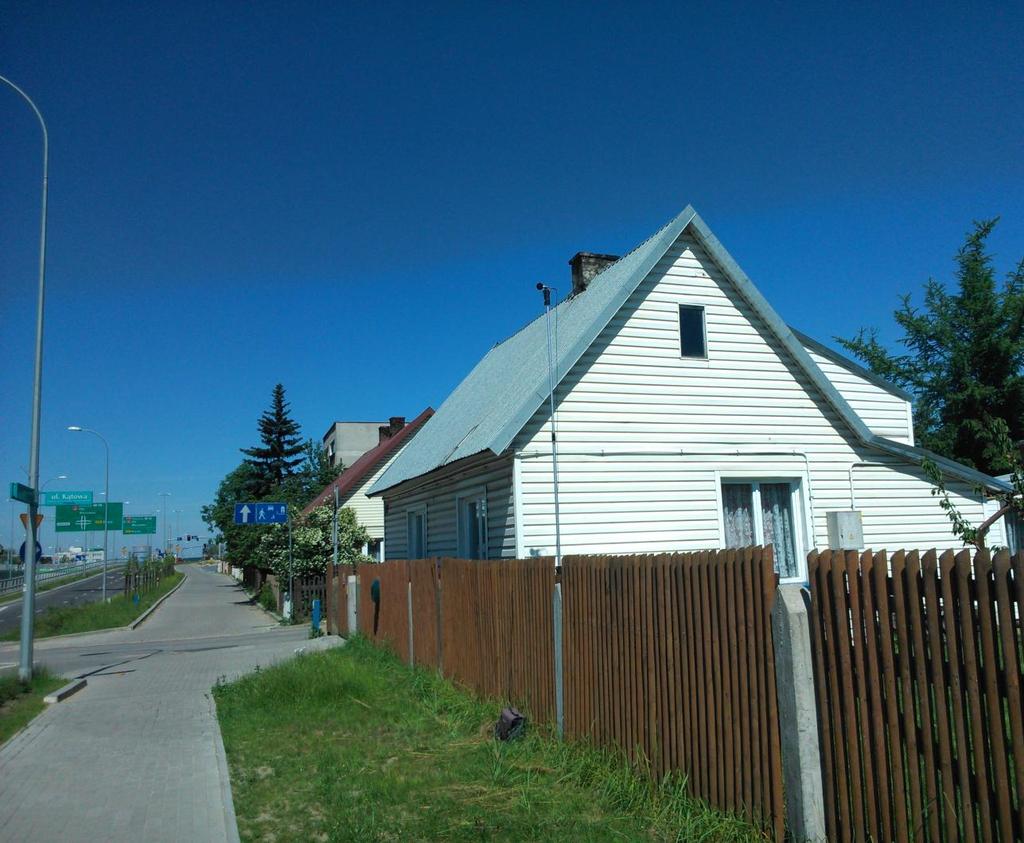

29 PUNKT POMIAROWY: Punkt P7 Lokalizacja punku pomiarowego: Zabudowa mieszkaniowa przy ul. Gen. Stanisława Sosabowskiego 17 Data pomiaru: godz. 22: godz. 22:00 Charakterystyka terenu, na którym prowadzono badania: Powierzchnia terenu: teren płaski. Obiekty w otoczeniu źródła: Brak elementów ekranujących i odbijających pomiędzy punktem pomiarowym a drogą krajową nr 65. Charakterystyka lokalizacji punktu pomiarowego: Oznaczenie punktu pomiarowego P7 Miejsce pomiaru w świetle okna, w odległości 1,5m od elewacji Odległość punktu od źródła Wysokość punktu pomiarowego nad poziomem terenu długość Współrzędne geograficzne szerokość 10,0 4 E 23 11' 8.52" N 53 8' 42.48" Charakterystyka źródeł hałasu: Typ drogi - droga krajowa nr 65 (ul. Gen. Stanisława Sosabowskiego) Parametry arterii droga krajowa nr 65: - liczba pasów ruchu: 6 - szerokość pasa jezdni: 3,5 m - stan jezdni: bardzo dobry, brak widocznych uszkodzeń nawierzchni - położenie: w poziomie terenu Strona 29 z 76

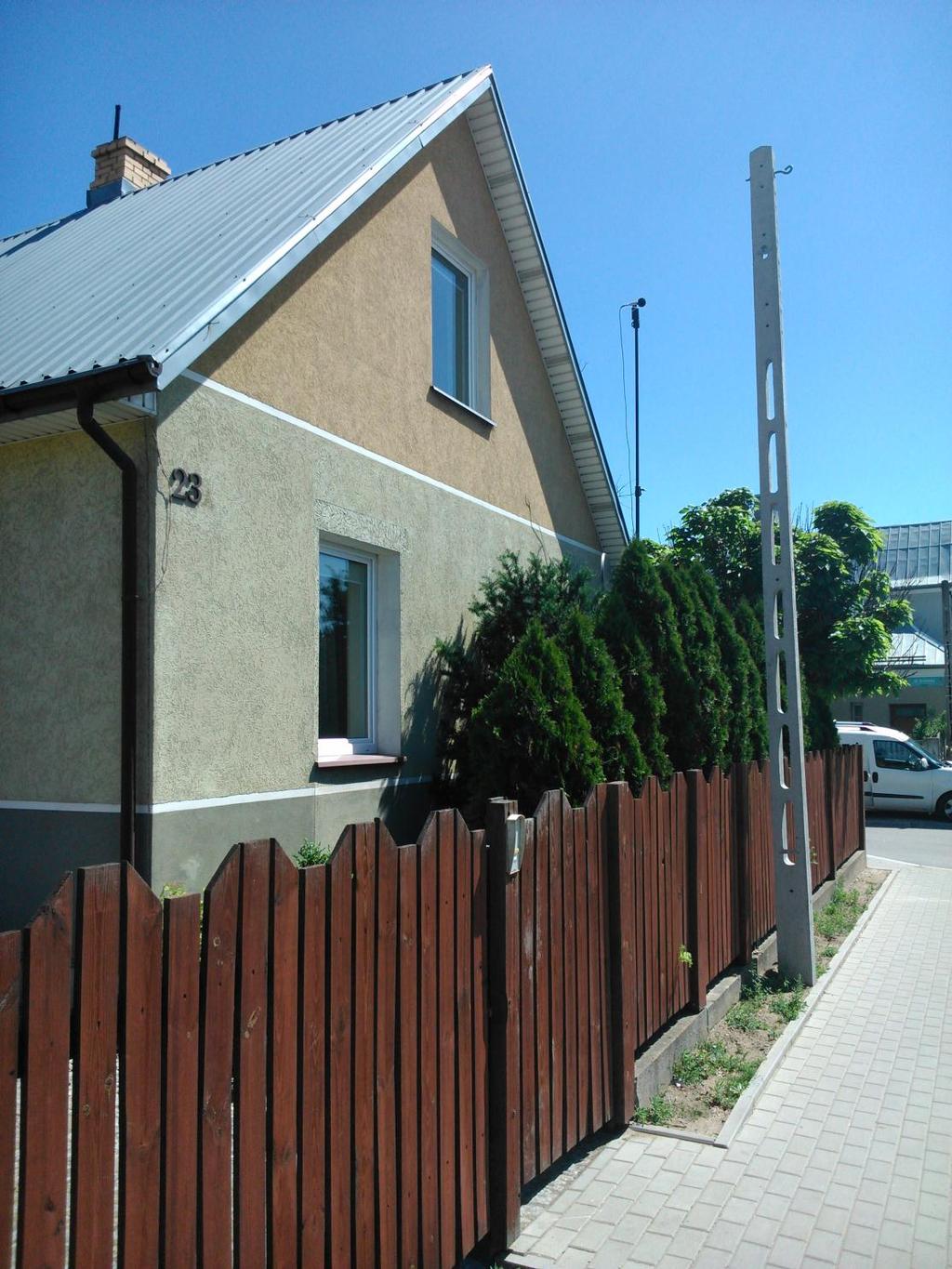

31 PUNKT POMIAROWY: Punkt P8 Lokalizacja punku pomiarowego: Zabudowa mieszkaniowa przy ul. Gen. Stanisława Sosabowskiego 23 Data pomiaru: godz. 22: godz. 22:00 Charakterystyka terenu, na którym prowadzono badania: Powierzchnia terenu: teren płaski. Obiekty w otoczeniu źródła: Brak elementów ekranujących i odbijających pomiędzy punktem pomiarowym a drogą krajową nr 65. Charakterystyka lokalizacji punktu pomiarowego: Oznaczenie punktu pomiarowego P8 Miejsce pomiaru w świetle okna, w odległości 1,5m od elewacji Odległość punktu od źródła Wysokość punktu pomiarowego nad poziomem terenu długość Współrzędne geograficzne szerokość 5 5 E 23 11' 10.14" N 53 8' 42.6" Charakterystyka źródeł hałasu: Typ drogi - droga krajowa nr 65 (ul. Gen. Stanisława Sosabowskiego) Parametry arterii droga krajowa nr 65: - liczba pasów ruchu: 6 - szerokość pasa jezdni: 3,5 m - stan jezdni: bardzo dobry, brak widocznych uszkodzeń nawierzchni - położenie: w poziomie terenu Strona 31 z 76

33 PUNKT POMIAROWY: Punkt P9 Lokalizacja punku pomiarowego: Zabudowa mieszkaniowa przy ul. Jesiennej 2 Data pomiaru: godz. 22: godz. 22:00 Charakterystyka terenu, na którym prowadzono badania: Powierzchnia terenu: teren płaski. Obiekty w otoczeniu źródła: Brak elementów ekranujących i odbijających pomiędzy punktem pomiarowym a drogą krajową nr 65. Charakterystyka lokalizacji punktu pomiarowego: Oznaczenie punktu pomiarowego P9 Miejsce pomiaru w świetle okna, w odległości 1m od elewacji Odległość punktu od źródła Wysokość punktu pomiarowego nad poziomem terenu długość Współrzędne geograficzne szerokość 5 4,5 E 23 11' 11.46" N 53 8' 42.42" Charakterystyka źródeł hałasu: Typ drogi - droga krajowa nr 65 (ul. Gen. Stanisława Sosabowskiego) Parametry arterii droga krajowa nr 65: - liczba pasów ruchu: 6 - szerokość pasa jezdni: 3,5 m - stan jezdni: bardzo dobry, brak widocznych uszkodzeń nawierzchni - położenie: w poziomie terenu Strona 33 z 76

34 Umiejscowienie mikrofonu punkt pomiarowy P9 (Jesienna 2) Strona 34 z 76

36 Natężenie ruchu pojazdów (w trakcie w punktach P6-P9) Droga krajowa nr 65 (gen. Stanisława Sosabowskiego) Kierunek Gołdap Kierunek Bobrowniki Data Godzina Średnia prędkość pojazdów Pojazdy Pojazdy Średnia prędkość pojazdów Lekkie Ciężkie SUMA Lekkie Ciężkie SUMA Strona 36 z 76

37 PUNKT POMIAROWY: Punkt P10 Lokalizacja punktu pomiarowego: Zabudowa mieszkaniowa przy ul. Pustej 9A Data pomiaru: godz. 6: godz. 6:00 Charakterystyka terenu, na którym prowadzono badania: Powierzchnia terenu: Teren płaski. Obiekty w otoczeniu źródła: Brak elementów ekranujących i odbijających pomiędzy punktem pomiarowym a drogą krajową nr 65. Charakterystyka lokalizacji punktu pomiarowego: Oznaczenie punktu pomiarowego P10 Miejsce pomiaru Na granicy działki Odległość punktu od źródła Wysokość punktu pomiarowego nad poziomem terenu długość Współrzędne geograficzne szerokość 15,0 4,0 E 23 11'16.95" N 53 8'38.12 Charakterystyka źródeł hałasu: Typ drogi - droga krajowa nr 65 Parametry arterii: - liczba pasów ruchu: 6 - szerokość pasa jezdni: 3,5 m - stan jezdni: bardzo dobry, brak widocznych uszkodzeń nawierzchni - położenie: w poziomie terenu Strona 37 z 76

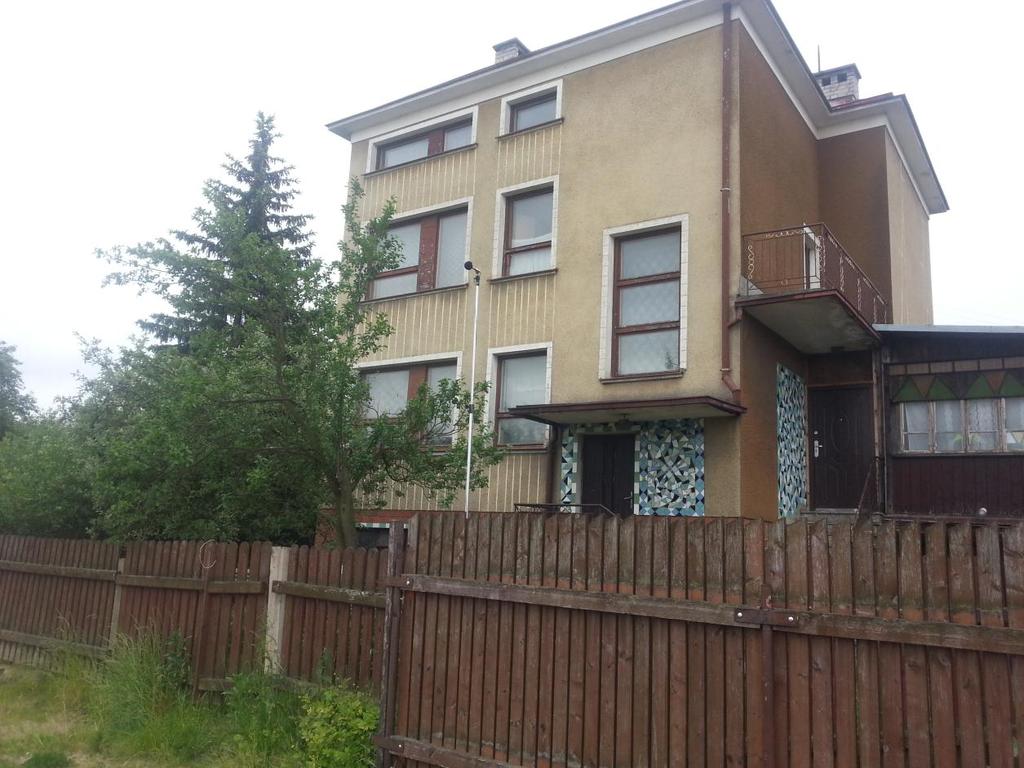

38 Umiejscowienie mikrofonu punkt pomiarowy P10 (Pusta 9A) Strona 38 z 76

39 PUNKT POMIAROWY: Punkt P11 Lokalizacja punktu pomiarowego: Zabudowa mieszkaniowa przy ul. 42 Pułku Piechoty 5 Data pomiaru: godz. 6: godz. 6:00 Charakterystyka terenu, na którym prowadzono badania: Powierzchnia terenu: Teren płaski. Obiekty w otoczeniu źródła: Brak elementów ekranujących i odbijających pomiędzy punktem pomiarowym a drogą krajową nr 65. Charakterystyka lokalizacji punktu pomiarowego: Oznaczenie punktu pomiarowego P11 Miejsce pomiaru Na granicy działki Odległość punktu od źródła Wysokość punktu pomiarowego nad poziomem terenu długość Współrzędne geograficzne szerokość 25,0 4,0 E 23 11'20.74" N 53 8'39.60" Charakterystyka źródeł hałasu: Typ drogi - droga krajowa nr 65 Parametry arterii: - liczba pasów ruchu: 6 - szerokość pasa jezdni: 3,5 m - stan jezdni: bardzo dobry, brak widocznych uszkodzeń nawierzchni - położenie: w poziomie terenu Strona 39 z 76

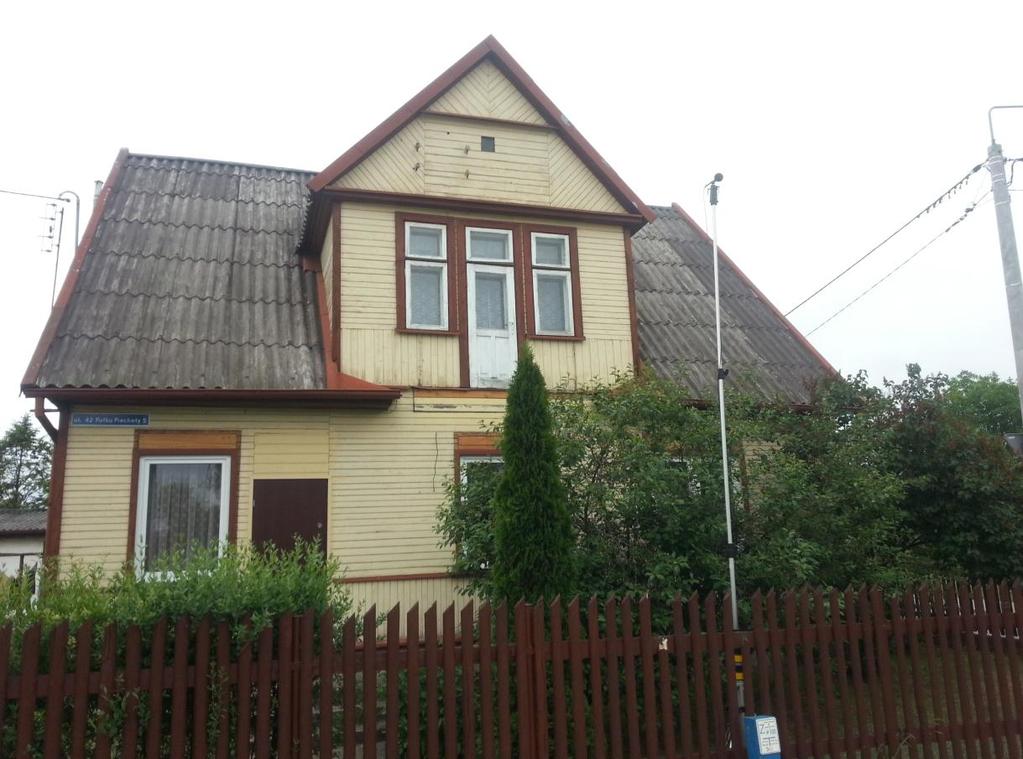

40 Umiejscowienie mikrofonu punkt pomiarowy P11 (42 Pułku Piechoty 5) Strona 40 z 76

41 PUNKT POMIAROWY: Punkt P12 Lokalizacja punktu pomiarowego: Zabudowa mieszkaniowa przy ul. 42 Pułku Piechoty 7 Data pomiaru: godz. 6: godz. 6:00 Charakterystyka terenu, na którym prowadzono badania: Powierzchnia terenu: teren płaski. Obiekty w otoczeniu źródła: Brak elementów ekranujących i odbijających pomiędzy punktem pomiarowym a drogą krajową nr 65. Charakterystyka lokalizacji punktu pomiarowego: Oznaczenie punktu pomiarowego P12 Miejsce pomiaru Na granicy działki Odległość punktu od źródła Wysokość punktu pomiarowego nad poziomem terenu długość Współrzędne geograficzne szerokość 35,0 4,0 E 23 11'22.54" N 53 8'39.65" Charakterystyka źródeł hałasu: Typ drogi - droga krajowa nr 65 Parametry arterii: - liczba pasów ruchu: 6 - szerokość pasa jezdni: 3,5 m - stan jezdni: bardzo dobry, brak widocznych uszkodzeń nawierzchni - położenie: w poziomie terenu Strona 41 z 76

43 PUNKT POMIAROWY: Punkt P13 Lokalizacja punktu pomiarowego: Zabudowa mieszkaniowa przy ul. 42 Pułku Piechoty 9 Data pomiaru: godz. 6: godz. 6:00 Charakterystyka terenu, na którym prowadzono badania: Powierzchnia terenu: teren płaski. Obiekty w otoczeniu źródła: Brak elementów ekranujących i odbijających pomiędzy punktem pomiarowym a drogą krajową nr 65. Charakterystyka lokalizacji punktu pomiarowego: Oznaczenie punktu pomiarowego P13 Miejsce pomiaru Na granicy działki Odległość punktu od źródła Wysokość punktu pomiarowego nad poziomem terenu długość Współrzędne geograficzne szerokość 50,0 4,0 E 23 11'24.50" N 53 8'39.62" Charakterystyka źródeł hałasu: Typ drogi - droga krajowa nr 65 Parametry arterii: - liczba pasów ruchu: 6 - szerokość pasa jezdni: 3,5 m - stan jezdni: bardzo dobry, brak widocznych uszkodzeń nawierzchni - położenie: w poziomie terenu Strona 43 z 76

46 Natężenie ruchu pojazdów (w trakcie w punktach P10-P13) Droga krajowa nr 65 (gen. Stanisława Sosabowskiego) Kierunek Gołdap Kierunek Bobrowniki Data Godzina Średnia prędkość pojazdów Pojazdy Pojazdy Średnia prędkość pojazdów Lekkie Ciężkie SUMA Lekkie Ciężkie SUMA Strona 46 z 76

47 PUNKT POMIAROWY: Punkt P14 Lokalizacja punktu pomiarowego: Zabudowa mieszkaniowa przy ul. Dolistowska 8 Data pomiaru: godz. 6: godz. 6:00 Charakterystyka terenu, na którym prowadzono badania: Powierzchnia terenu: teren płaski. Obiekty w otoczeniu źródła: Brak elementów ekranujących i odbijających pomiędzy punktem pomiarowym a drogą krajową nr 65. Charakterystyka lokalizacji punktu pomiarowego: Oznaczenie punktu pomiarowego P14 Miejsce pomiaru W odległości 1,5m od elewacji Odległość punktu od źródła Wysokość punktu pomiarowego nad poziomem terenu długość Współrzędne geograficzne szerokość 20,0 4,0 E 23 12'38.77" N 53 8'18.94 Charakterystyka źródeł hałasu: Typ drogi - droga krajowa nr 65 Parametry arterii: - liczba pasów ruchu: 6 - szerokość pasa jezdni: 3,5 m - stan jezdni: bardzo dobry, brak widocznych uszkodzeń nawierzchni - położenie: w poziomie terenu Strona 47 z 76

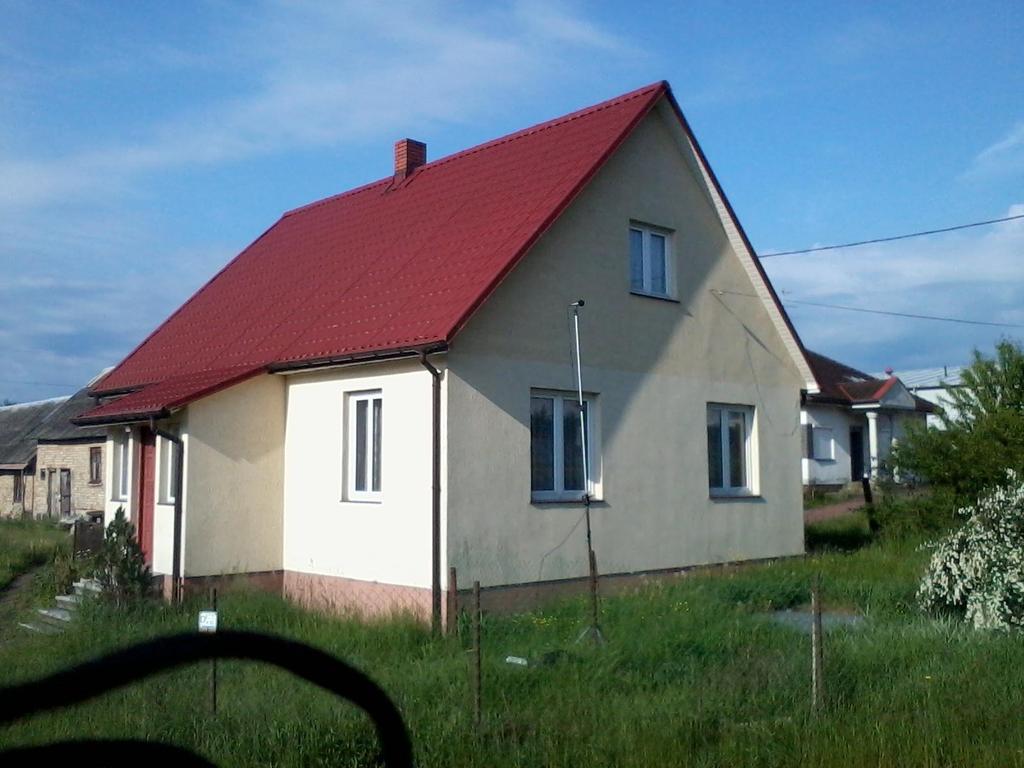

48 Umiejscowienie mikrofonu punkt pomiarowy P14 (Dolistowska 8) Strona 48 z 76

49 PUNKT POMIAROWY: Punkt P15 Lokalizacja punktu pomiarowego: Zabudowa mieszkaniowa przy ul. Pieczurki 94 Data pomiaru: godz. 6: godz. 6:00 Charakterystyka terenu, na którym prowadzono badania: Powierzchnia terenu: teren płaski. Obiekty w otoczeniu źródła: Brak elementów ekranujących i odbijających pomiędzy punktem pomiarowym a drogą krajową nr 65. Charakterystyka lokalizacji punktu pomiarowego: Oznaczenie punktu pomiarowego P15 Miejsce pomiaru W świetle okna, w odległości 0,5m od elewacji Odległość punktu od źródła Wysokość punktu pomiarowego nad poziomem terenu długość Współrzędne geograficzne szerokość 60,0 6,0 E 23 13'12.28" N 53 8'5.89" Charakterystyka źródeł hałasu: Typ drogi - droga krajowa nr 65 Parametry arterii: - liczba pasów ruchu: 4 - szerokość pasa jezdni: 3,5 m - stan jezdni: bardzo dobry, brak widocznych uszkodzeń nawierzchni - położenie: w poziomie terenu Strona 49 z 76

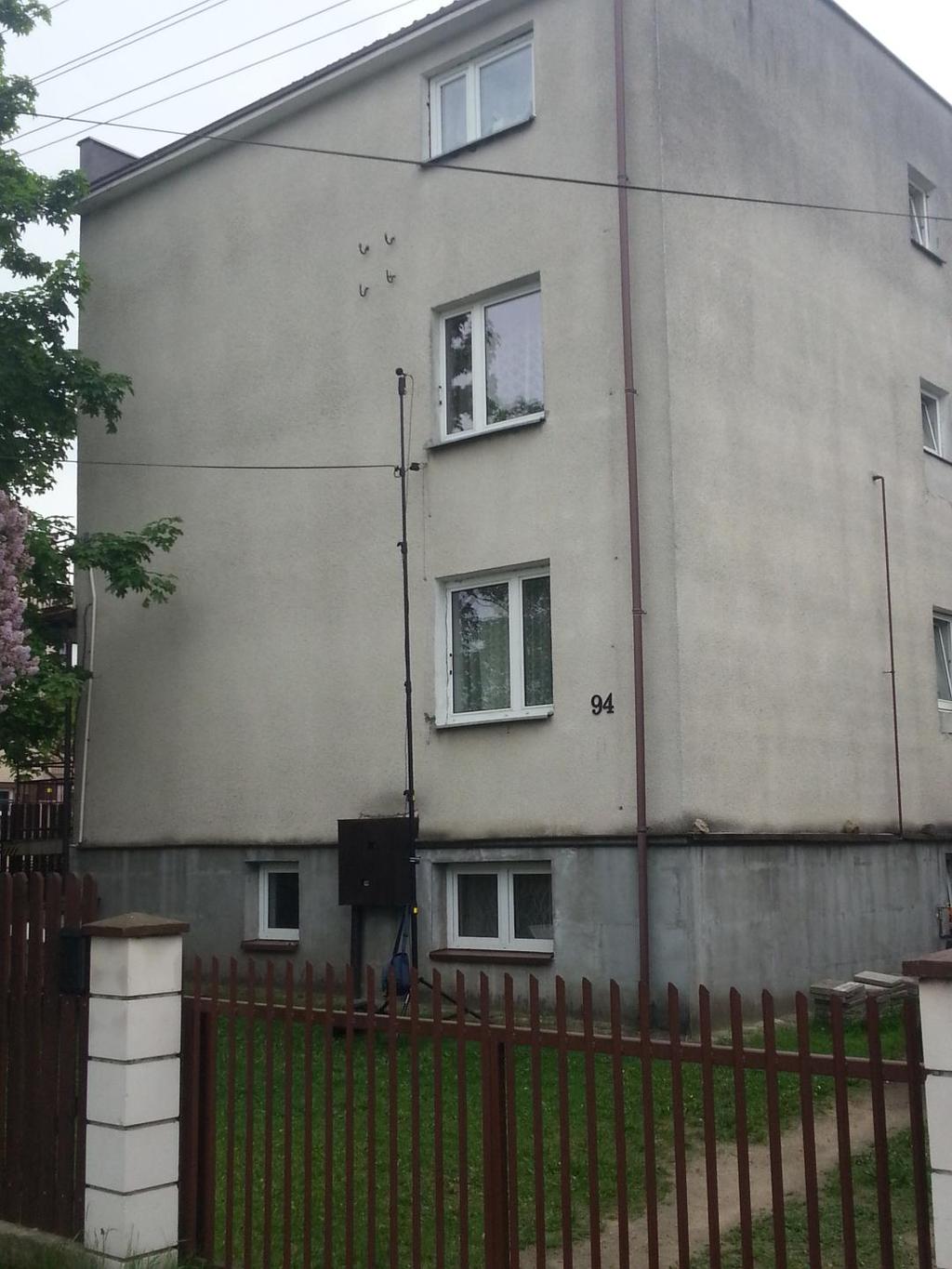

50 Umiejscowienie mikrofonu punkt pomiarowy P15 (Pieczurki 94) Strona 50 z 76

51 PUNKT POMIAROWY: Punkt P16 Lokalizacja punktu pomiarowego: Zabudowa mieszkaniowa przy ul. Włościańska 100 Data pomiaru: godz. 6: godz. 6:00 Charakterystyka terenu, na którym prowadzono badania: Powierzchnia terenu: teren płaski. Obiekty w otoczeniu źródła: Brak elementów ekranujących i odbijających pomiędzy punktem pomiarowym a drogą krajową nr 65. Charakterystyka lokalizacji punktu pomiarowego: Oznaczenie punktu pomiarowego P16 Miejsce pomiaru Na granicy działki Odległość punktu od źródła Wysokość punktu pomiarowego nad poziomem terenu długość Współrzędne geograficzne szerokość 50,0 4,0 E 23 13'14.06" N 53 8'4.99" Charakterystyka źródeł hałasu: Typ drogi - droga krajowa nr 65 Parametry arterii: - liczba pasów ruchu: 4 - szerokość pasa jezdni: 3,5 m - stan jezdni: bardzo dobry, brak widocznych uszkodzeń nawierzchni - położenie: w poziomie terenu Strona 51 z 76

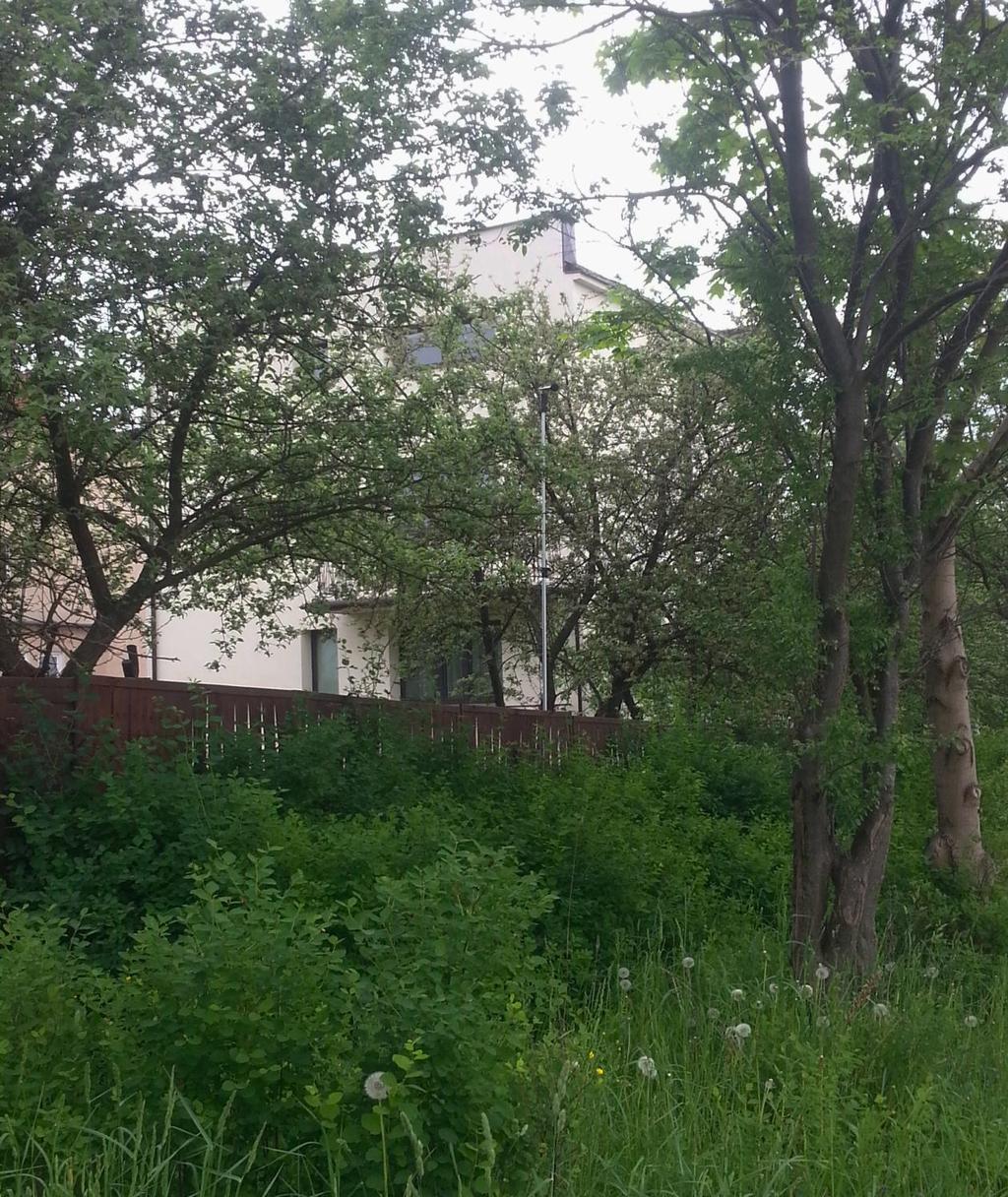

52 Umiejscowienie mikrofonu punkt pomiarowy P16 (Włościańska 100) Strona 52 z 76

54 Natężenie ruchu pojazdów (w trakcie w punktach P14-P16) Droga krajowa nr 65 (Gen. Nikodema Sulika) Kierunek Gołdap Kierunek Bobrowniki Data Godzina Średnia prędkość pojazdów Pojazdy Pojazdy Średnia prędkość pojazdów Lekkie Ciężkie SUMA Lekkie Ciężkie SUMA Ul. Dolistowska Odcinek na północ od DK65 Odcinek na południe od DK65 Data Godzina Średnia prędkość pojazdów Pojazdy Pojazdy Średnia prędkość pojazdów Lekkie Ciężkie SUMA Lekkie Ciężkie SUMA Strona 54 z 76

55 PUNKT POMIAROWY: Punkt P17/1 Lokalizacja punktu pomiarowego: Dom Pomocy Społecznej przy ul. Baranowickiej balkon Data pomiaru: godz. 6: godz. 6:00 Charakterystyka terenu, na którym prowadzono badania: Powierzchnia terenu: Pomiar wykonano na balkonie trzeciego piętra budynku Domu Pomocy Społecznej, umieszczony od strony północnej. Obiekty w otoczeniu źródła: W odległości ok 0,5 m od mikrofonu znajdowało się zadaszenie balkonu. Elementami odbijającymi dźwięk były dodatkowo płyty będące częścią barierek balkonu. Charakterystyka lokalizacji punktu pomiarowego: Oznaczenie punktu pomiarowego P17/1 Miejsce pomiaru Balkon 3 piętra budynku Domu Opieki Społecznej Odległość punktu od źródła Wysokość punktu pomiarowego nad poziomem terenu długość Współrzędne geograficzne szerokość 30,0 12,0 E 23 13'33.18" N 53 7'37.16" Charakterystyka źródeł hałasu: Typ drogi - droga krajowa nr 65 Parametry arterii: - liczba pasów ruchu: 4 - szerokość pasa jezdni: 3,5 m - stan jezdni: bardzo dobry, brak widocznych uszkodzeń nawierzchni - położenie: w poziomie terenu Strona 55 z 76

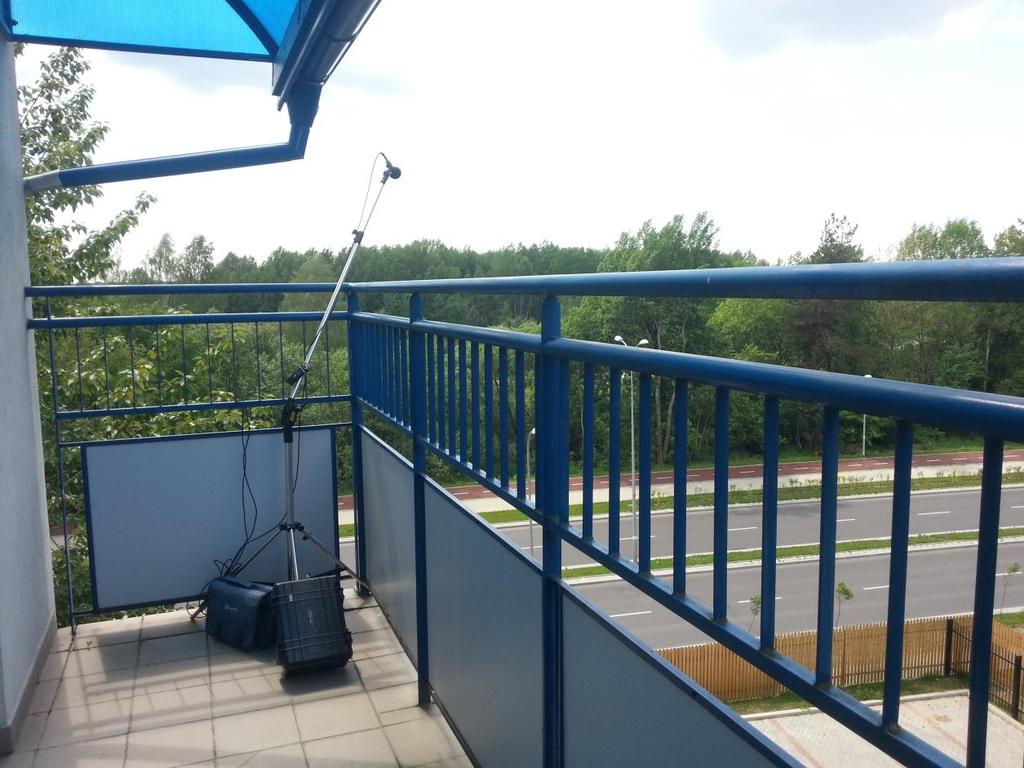

56 Umiejscowienie mikrofonu punkt pomiarowy P17/1 (balkon Domu Opieki Społecznej przy ul. Baranowickiej 203) Strona 56 z 76

57 PUNKT POMIAROWY: Punkt P17/2 Lokalizacja punktu pomiarowego: Dom Pomocy Społecznej przy ul. Baranowickiej 203 Data pomiaru: godz. 6: godz. 6:00 Charakterystyka terenu, na którym prowadzono badania: Powierzchnia terenu: teren płaski Obiekty w otoczeniu źródła: Brak elementów ekranujących i odbijających pomiędzy punktem pomiarowym a drogą krajową nr 65. Charakterystyka lokalizacji punktu pomiarowego: Oznaczenie punktu pomiarowego P17/2 Miejsce pomiaru Balkon budynku Domu Opieki Społecznej Odległość punktu od źródła Wysokość punktu pomiarowego nad poziomem terenu długość Współrzędne geograficzne szerokość 10,0 4,0 E 23 13'33.52" N 53 7'36.50" Charakterystyka źródeł hałasu: Typ drogi - droga krajowa nr 65 Parametry arterii: - liczba pasów ruchu: 4 - szerokość pasa jezdni: 3,5 m - stan jezdni: bardzo dobry, brak widocznych uszkodzeń nawierzchni - położenie: w poziomie terenu Strona 57 z 76

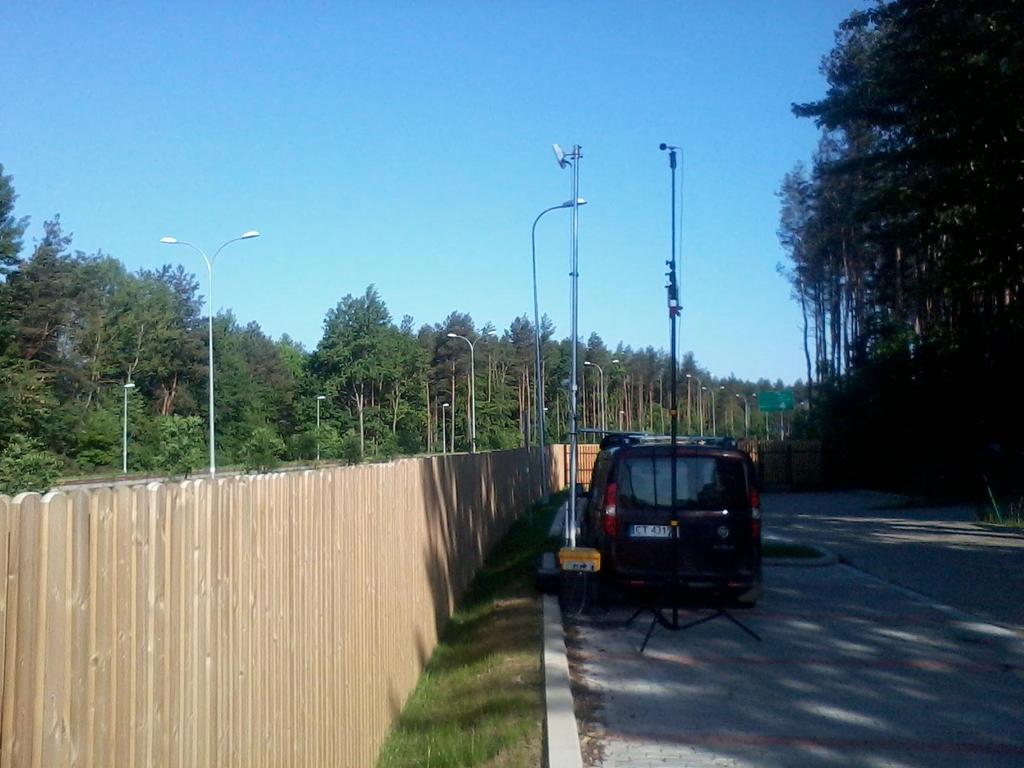

58 Umiejscowienie mikrofonu punkt pomiarowy P17/2 (Dom Opieki Społecznej przy ul. Baranowickiej 203) Strona 58 z 76

59 PUNKT POMIAROWY: Punkt P18 Lokalizacja punktu pomiarowego: Zabudowa mieszkaniowa przy ul. Pogodnej 1/1 Data pomiaru: godz. 6: godz. 6:00 Charakterystyka terenu, na którym prowadzono badania: Powierzchnia terenu: teren płaski. Obiekty w otoczeniu źródła: Brak elementów ekranujących i odbijających pomiędzy punktem pomiarowym a drogą krajową nr 65. Charakterystyka lokalizacji punktu pomiarowego: Oznaczenie punktu pomiarowego P18 Miejsce pomiaru W świetle okna, w odległości 2 m od elewacji Odległość punktu od źródła Wysokość punktu pomiarowego nad poziomem terenu długość Współrzędne geograficzne szerokość 20,0 6,5 E 23 13'41.74" N 53 7'34.31" Charakterystyka źródeł hałasu: Typ drogi - droga krajowa nr 65 Parametry arterii: - liczba pasów ruchu: 4 - szerokość pasa jezdni: 3,5 m - stan jezdni: bardzo dobry, brak widocznych uszkodzeń nawierzchni - położenie: w poziomie terenu Strona 59 z 76

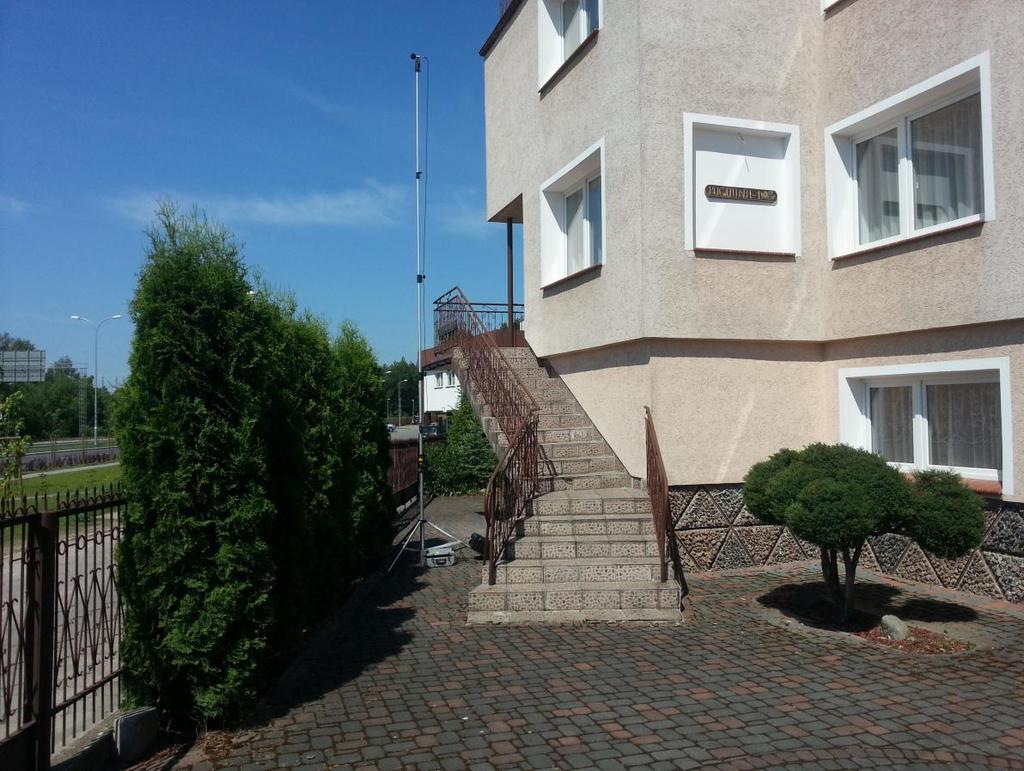

60 Umiejscowienie mikrofonu punkt pomiarowy P18 (Pogodna 1/1) Strona 60 z 76

61 PUNKT POMIAROWY: Punkt P19 Lokalizacja punktu pomiarowego: Zabudowa mieszkaniowa przy ul. Pogodnej 1 Data pomiaru: godz. 6: godz. 6:00 Charakterystyka terenu, na którym prowadzono badania: Powierzchnia terenu: teren płaski. Obiekty w otoczeniu źródła: Brak elementów ekranujących i odbijających pomiędzy punktem pomiarowym a drogą krajową nr 65. Charakterystyka lokalizacji punktu pomiarowego: Oznaczenie punktu pomiarowego P19 Miejsce pomiaru Na granicy działki Odległość punktu od źródła Wysokość punktu pomiarowego nad poziomem terenu długość Współrzędne geograficzne szerokość 15,0 6,5 E 23 13'42.90 N 53 7'33.85" Charakterystyka źródeł hałasu: Typ drogi - droga krajowa nr 65 Parametry arterii: - liczba pasów ruchu: 4 - szerokość pasa jezdni: 3,5 m - stan jezdni: bardzo dobry, brak widocznych uszkodzeń nawierzchni - położenie: w poziomie terenu Strona 61 z 76

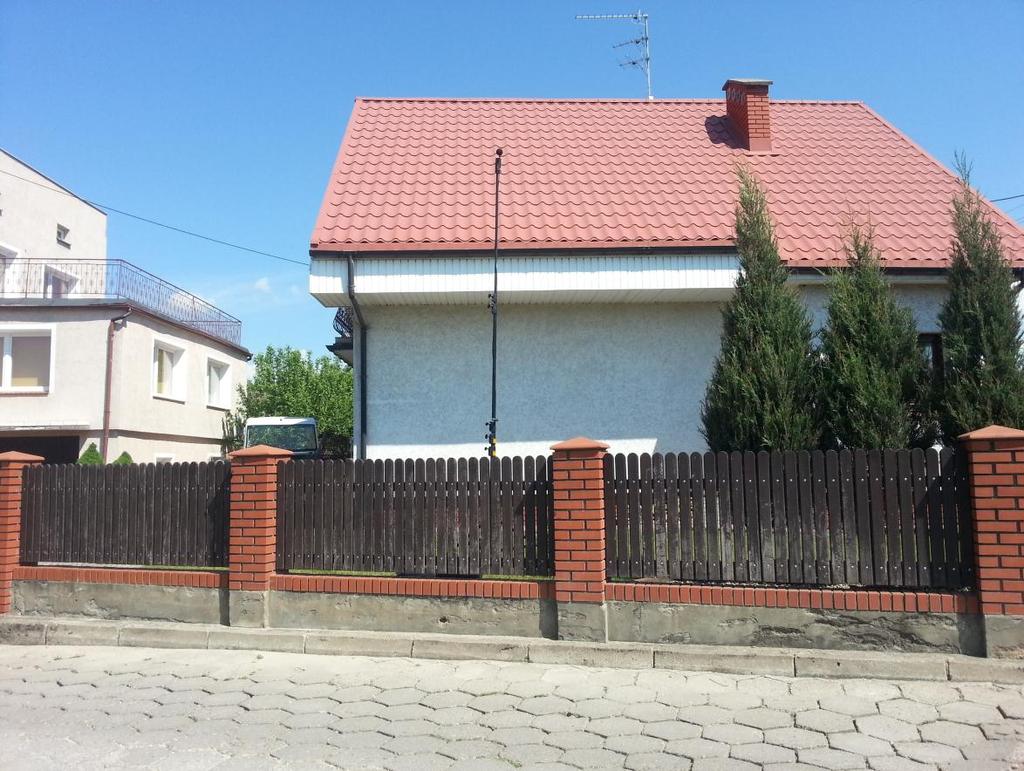

62 Umiejscowienie mikrofonu punkt pomiarowy P19 (Pogodna 1) Strona 62 z 76

64 Natężenie ruchu pojazdów (w trakcie w punktach P17-P19) Droga krajowa nr 65 (Gen. Nikodema Sulika) Kierunek Gołdap Kierunek Bobrowniki Data Godzina Średnia prędkość pojazdów Pojazdy Pojazdy Średnia prędkość pojazdów Lekkie Ciężkie SUMA Lekkie Ciężkie SUMA Strona 64 z 76

65 PUNKT POMIAROWY: Punkt P20 Lokalizacja punktu pomiarowego: Zabudowa mieszkaniowa przy ul. Sosnowej 1 Data pomiaru: godz. 6: godz. 6:00 Charakterystyka terenu, na którym prowadzono badania: Powierzchnia terenu: teren płaski. Obiekty w otoczeniu źródła: Brak elementów ekranujących i odbijających pomiędzy punktem pomiarowym a drogą krajową nr 65. Charakterystyka lokalizacji punktu pomiarowego: Oznaczenie punktu pomiarowego P20 Miejsce pomiaru W świetle okna, w odległości 1,5 m od elewacji Odległość punktu od źródła Wysokość punktu pomiarowego nad poziomem terenu długość Współrzędne geograficzne szerokość 15,0 2,0 E 23 13'45.84" N 53 7'32.44" Charakterystyka źródeł hałasu: Typ drogi - droga krajowa nr 65 Parametry arterii: - liczba pasów ruchu: 4 - szerokość pasa jezdni: 3,5 m - stan jezdni: bardzo dobry, brak widocznych uszkodzeń nawierzchni - położenie: w poziomie terenu Strona 65 z 76

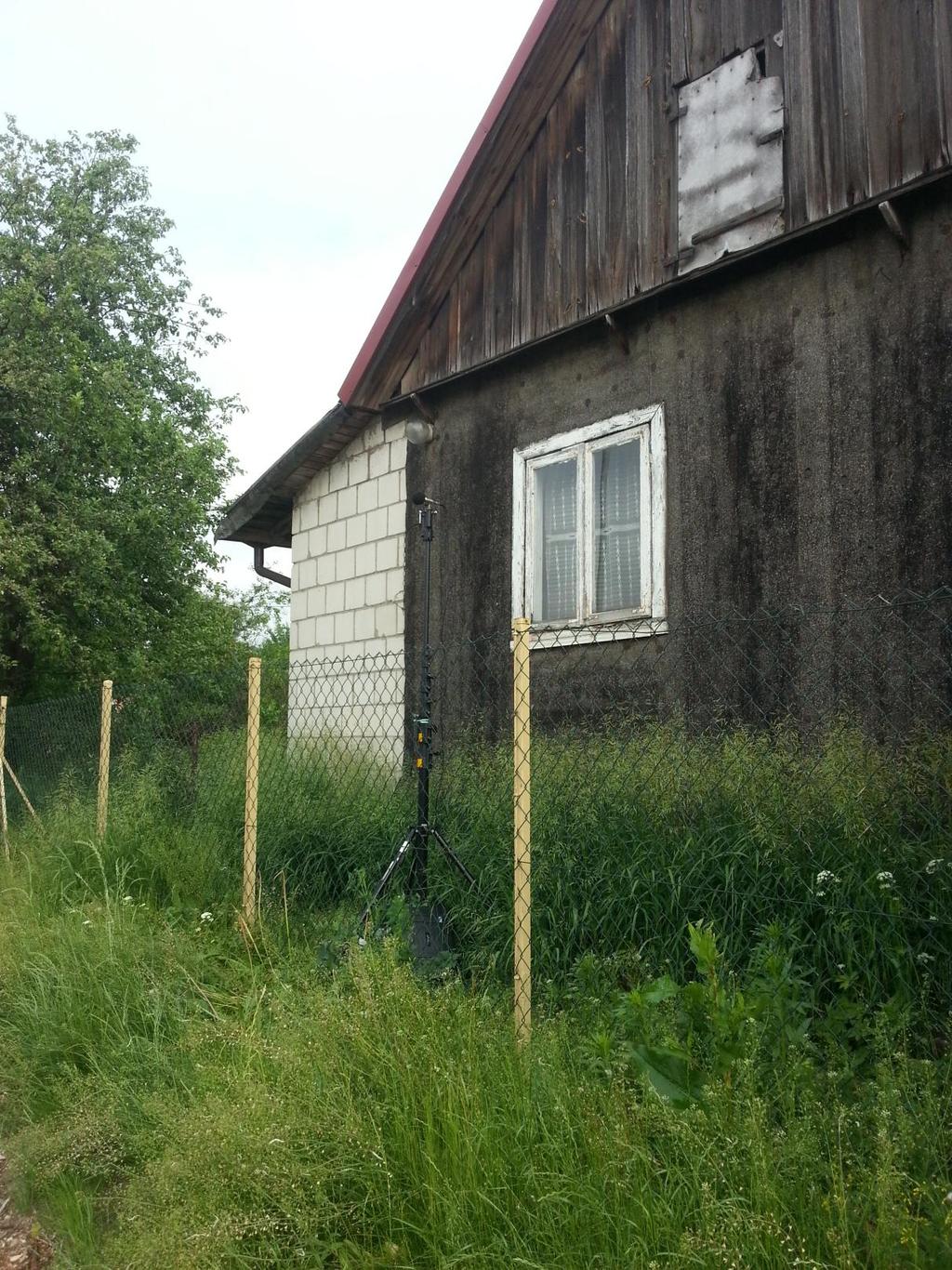

66 Umiejscowienie mikrofonu punkt pomiarowy P20 (Sosnowa 1) Strona 66 z 76

67 PUNKT POMIAROWY: Punkt P21 Lokalizacja punktu pomiarowego: Zabudowa mieszkaniowa przy ul. Szosa Baranowicka 24 Data pomiaru: godz. 6: godz. 6:00 Charakterystyka terenu, na którym prowadzono badania: Powierzchnia terenu: teren płaski. Obiekty w otoczeniu źródła: Brak elementów ekranujących i odbijających pomiędzy punktem pomiarowym a drogą krajową nr 65. Charakterystyka lokalizacji punktu pomiarowego: Oznaczenie punktu pomiarowego P21 Miejsce pomiaru W świetle okna, w odległości 1,5 m od elewacji pierwszej kondygnacji Odległość punktu od źródła Wysokość punktu pomiarowego nad poziomem terenu długość Współrzędne geograficzne szerokość 25,0 4,5 E 23 13'51.55" N 53 7'30.93" Charakterystyka źródeł hałasu: Typ drogi - droga krajowa nr 65 (Szosa Baranowicka) Parametry arterii: - liczba pasów ruchu: 4 - szerokość pasa jezdni: 3,5 m - stan jezdni: bardzo dobry, brak widocznych uszkodzeń nawierzchni - położenie: w poziomie terenu Strona 67 z 76

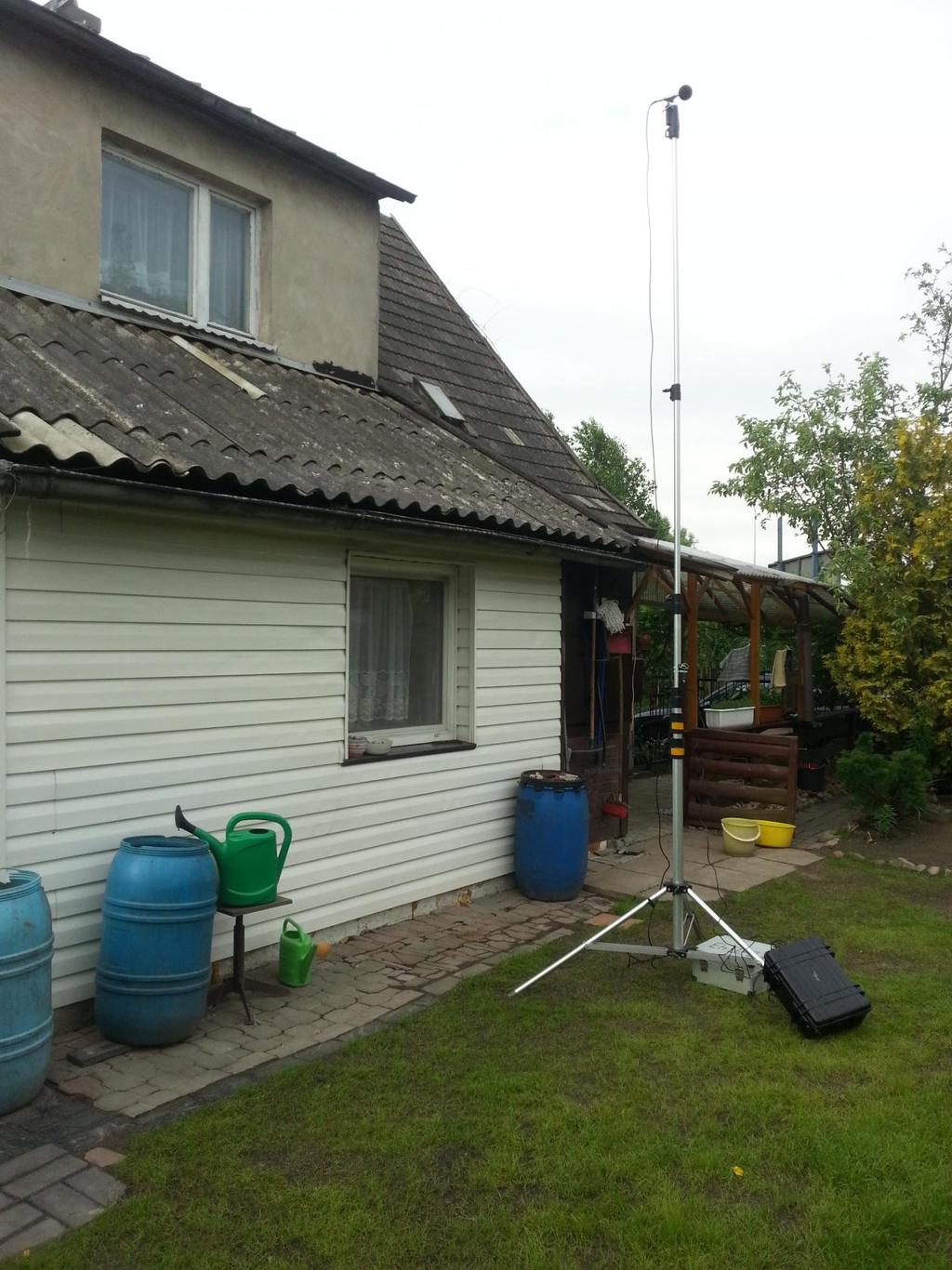

68 Umiejscowienie mikrofonu punkt pomiarowy P21 (Szosa Baranowicka 24) Strona 68 z 76

69 PUNKT POMIAROWY: Punkt P22 Lokalizacja punktu pomiarowego: Zabudowa mieszkaniowa przy ul. Szosa Baranowicka 32 Data pomiaru: godz. 6: godz. 6:00 Charakterystyka terenu, na którym prowadzono badania: Powierzchnia terenu: teren płaski. Obiekty w otoczeniu źródła: Brak elementów ekranujących i odbijających pomiędzy punktem pomiarowym a drogą krajową nr 65. Charakterystyka lokalizacji punktu pomiarowego: Oznaczenie punktu pomiarowego P22 Miejsce pomiaru świetle okna, w odległości 1,5 m od elewacji Odległość punktu od źródła Wysokość punktu pomiarowego nad poziomem terenu długość Współrzędne geograficzne szerokość 20,0 4,0 E 23 13'56.85" N 53 7'32.48"" Charakterystyka źródeł hałasu: Typ drogi - droga krajowa nr 65 (Szosa Baranowicka) Parametry arterii: - liczba pasów ruchu: 4 - szerokość pasa jezdni: 3,5 m - stan jezdni: bardzo dobry, brak widocznych uszkodzeń nawierzchni - położenie: w poziomie terenu Strona 69 z 76

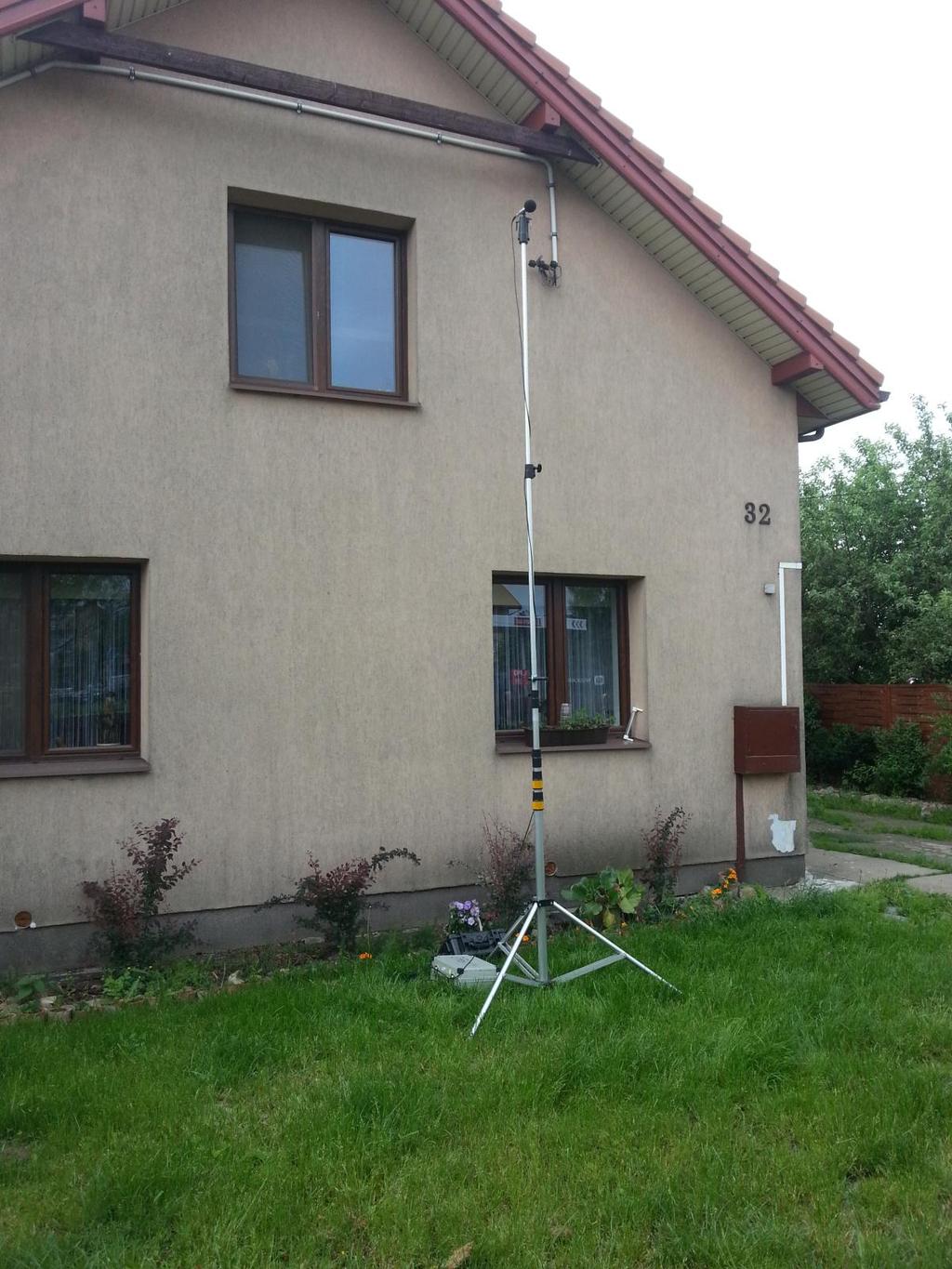

70 Umiejscowienie mikrofonu punkt pomiarowy P22 (Szosa Baranowicka 32) Strona 70 z 76

72 Natężenie ruchu pojazdów (w trakcie w punktach P20-P22) Droga krajowa nr 65 (Gen. Nikodema Sulika) Kierunek z ul. Gen. Nikodema Sulika na rondo Kierunek z ronda w ul. Gen. Nikodema Sulika Data Godzina Średnia prędkość pojazdów Pojazdy Pojazdy Średnia prędkość pojazdów Lekkie Ciężkie SUMA Lekkie Ciężkie SUMA Droga wewnętrzna w kierunku północnym Kierunek z drogi wewnętrznej na rondo Kierunek z ronda w drogę wewnętrzną Data Godzina Średnia prędkość pojazdów Pojazdy Pojazdy Średnia prędkość pojazdów Lekkie Ciężkie SUMA Lekkie Ciężkie SUMA Strona 72 z 76

73 Droga krajowa nr 65 (Szosa Baranowicka) Kierunek z Szosy Baranowickiej na rondo Kierunek z ronda w Szosę Baranowicka Data Godzina Średnia prędkość pojazdów Pojazdy Pojazdy Średnia prędkość pojazdów Lekkie Ciężkie SUMA Lekkie Ciężkie SUMA Droga gminna ul. Baranowicka Kierunek Gen. Nikodema Sulika w ul. Baranowickiej Data Godzina Średnia prędkość pojazdów Pojazdy Lekkie Ciężkie SUMA Strona 73 z 76

74 Droga gminna ul. Baranowicka Kierunek z ul. Baranowickiej na rondo Kierunek z ronda w ul. Baranowicka Data Godzina Średnia prędkość pojazdów Pojazdy Pojazdy Średnia prędkość pojazdów Lekkie Ciężkie SUMA Lekkie Ciężkie SUMA Strona 74 z 76

75 Wyniki Pora dzienna Pora nocna Okres całej doby Punkt pomiarowy Określony równoważny poziom dźwięku L Aeq,D [db] ± Niepewność pomiaru 1 [db] Określony równoważny poziom dźwięku L Aeq,N [db] ± Niepewność pomiaru 1 [db] Określony równoważny poziom dźwięku L Aeq,24 [db] ± Niepewność pomiaru 1 [db] P1 2 67,3 ± 1,1 A 62,8 ± 1,1 A 66,3 ± 1,3 A P2 72,1 ± 1,1 A 67,4 ± 1,1 A 71,0 ± 1,3 A P3 65,1 ± 1,1 A 62,6 ± 1,1 A 64,2 ± 1,3 A P4 2 64,4 ± 1,1 A 57,6 ± 1,1 A 63,1 ± 1,3 A P5 68,4 ± 1,1 A 63,5 ± 1,1 A 67,3 ± 1,3 A P6 69,8 ± 1,1 A 64,0 ± 1,1 A 68,4 ± 1,3 A P7 69,5 ± 1,1 A 63,5 ± 1,1 A 68,2 ± 1,3 A P8 2 69,0 ± 1,1 A 63,3 ± 1,1 A 67,5 ± 1,3 A P9 2 69,6 ± 1,1 A 64,3 ± 1,1 A 68,2 ± 1,3 A P10 67,5 ± 1,1 A 65,0 ± 1,1 A 66,7 ± 1,3 A P11 66,0 ± 1,1 A 62,2 ± 1,1 A 65,0 ± 1,3 A P12 63,5 ± 1,1 A 59,9 ± 1,1 A 62,3 ± 1,3 A P13 60,8 ± 1,1 A 57,7 ± 1,1 A 59,8 ± 1,3 A P ,7 ± 1,1 A 57,7 ± 1,1 A 60,7 ± 1,3 A P ,6 ± 1,1 A 54,1 ± 1,1 A 56,7 ± 1,3 A P16 62,4 ± 1,1 A 58,2 ± 1,1 A 61,3 ± 1,3 A P17/1 63,5 ± 1,1 A 59,4 ± 1,1 A 62,5 ± 1,3 A P17/2 67,0 ± 1,1 A 62,0 ± 1,1 A 65,8 ± 1,3 A P18 64,1 ± 1,1 A 59,4 ± 1,1 A 63,0 ± 1,3 A P19 62,9 ± 1,1 A 58,0 ± 1,1 A 61,7 ± 1,3 A P ,6 ± 1,1 A 56,7 ± 1,1 A 61,3 ± 1,3 A P21 60,8 ± 1,1 A 54,7 ± 1,1 A 59,5 ± 1,3 A P ,9 ± 1,1 A 56,4 ± 1,1 A 61,5 ± 1,3 A 1 niepewność rozszerzona przy współczynniku rozszerzenia k=2 i poziomie ufności 95% 2 Wyznaczone wyniki pomniejszono o 3 db z racji umiejscowienia mikrofonu w odległości mniejszej niż 2m od elewacji budynku Strona 75 z 76

76 Dopuszczalne poziomy hałasu: według Rozporządzenia Ministra Środowiska z dnia zmieniające rozporządzenie w sprawie dopuszczalnych poziomów hałasu w środowisku (Dziennik Ustaw z 2012 r. poz. 1109) L.p Rodzaj terenu a) Strefa ochronna A uzdrowiska b) Tereny szpitali poza miastem a) Tereny zabudowy mieszkaniowej jednorodzinnej b) Tereny zabudowy związanej ze stałym lub czasowym pobytem dzieci i młodzieży c) Tereny domów opieki społecznej d) Tereny szpitali w miastach a) Tereny zabudowy mieszkaniowej wielorodzinnej i mieszkania zbiorowego b) Tereny zabudowy zagrodowej c) Tereny rekreacyjnowypoczynkowe d) Tereny mieszkaniowousługowe Tereny w strefie śródmiejskiej miast powyżej 100 tys. mieszkańców Dopuszczalny poziom hałasu [db] Pozostałe obiekty i działalność będąca Drogi lub linie kolejowe źródłem hałasu L L AeqD L AeqD przedział AeqN czasu odniesienia L przedział przedział AeqN przedział równy 8 najmniej czasu odniesienia czasu czasu korzystnym równy 1 najmniej odniesieni odniesieni godzinom dnia korzystnej godzinie a równy 16 a równy 8 kolejno po sobie nocy godzinom godzinom następującym osoba autoryzująca osoba zatwierdzająca Niniejsze sprawozdanie z odnosi się wyłącznie do wykonanych. Sprawozdanie bez pisemnej zgody laboratorium nie może być powielane inaczej, jak w całości. Zleceniodawca ma prawo do złożenia skargi w terminie 14 dni od daty otrzymania sprawozdania z. Załącznik nr1 zakres akredytacji. Koniec sprawozdania z Strona 76 z 76
