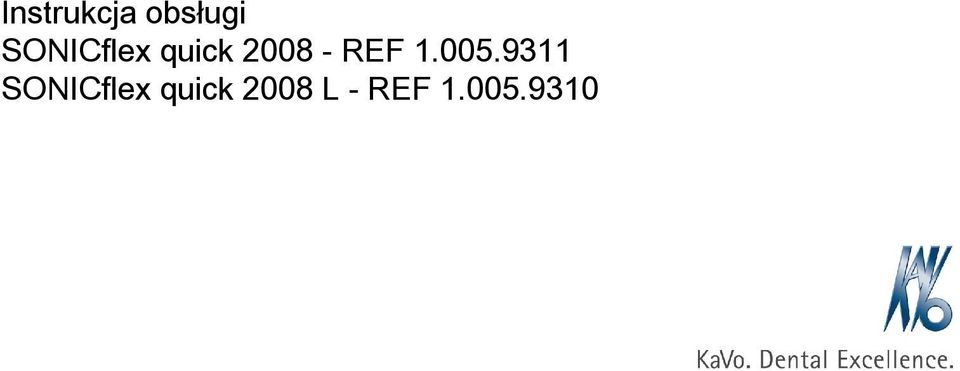

1 Instrukcja obsługi SONICflex quick REF SONICflex quick 2008 L - REF

2 Dystrybucja: KaVo Dental GmbH Bismarckring 39 D Biberach Tel Faks Producent: Kaltenbach & Voigt GmbH Bismarckring 39 D Biberach

3 Spis treści 1 Spis treści 1 Wskazówki dla użytkownika Bezpieczeństwo Opis wskazówek bezpieczeństwa Opis wskazówek bezpieczeństwa: Symbol ostrzegawczy Opis wskazówek bezpieczeństwa: Struktura Opis wskazówek bezpieczeństwa: Opis poziomów zagrożenia Wskazówki bezpieczeństwa Wskazówki bezpieczeństwa: Końcówki SONICflex Opis produktu Przeznaczenie użytkowanie zgodne z przeznaczeniem Dane techniczne Warunki transportu i przechowywania... 22

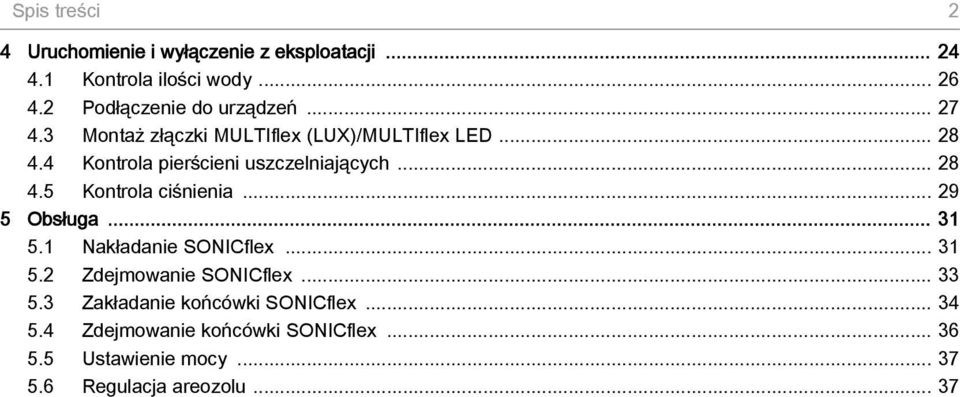

4 Spis treści 2 4 Uruchomienie i wyłączenie z eksploatacji Kontrola ilości wody Podłączenie do urządzeń Montaż złączki MULTIflex (LUX)/MULTIflex LED Kontrola pierścieni uszczelniających Kontrola ciśnienia Obsługa Nakładanie SONICflex Zdejmowanie SONICflex Zakładanie końcówki SONICflex Zdejmowanie końcówki SONICflex Ustawienie mocy Regulacja areozolu... 37

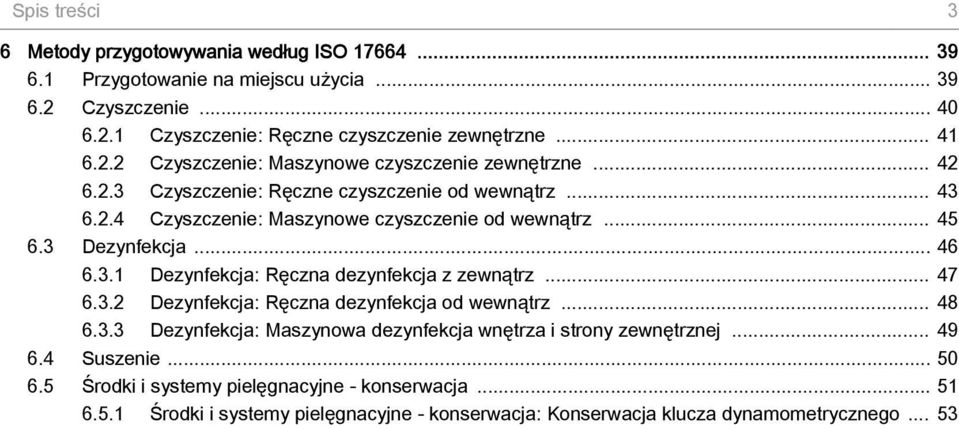

5 Spis treści 3 6 Metody przygotowywania według ISO Przygotowanie na miejscu użycia Czyszczenie Czyszczenie: Ręczne czyszczenie zewnętrzne Czyszczenie: Maszynowe czyszczenie zewnętrzne Czyszczenie: Ręczne czyszczenie od wewnątrz Czyszczenie: Maszynowe czyszczenie od wewnątrz Dezynfekcja Dezynfekcja: Ręczna dezynfekcja z zewnątrz Dezynfekcja: Ręczna dezynfekcja od wewnątrz Dezynfekcja: Maszynowa dezynfekcja wnętrza i strony zewnętrznej Suszenie Środki i systemy pielęgnacyjne - konserwacja Środki i systemy pielęgnacyjne - konserwacja: Konserwacja klucza dynamometrycznego... 53

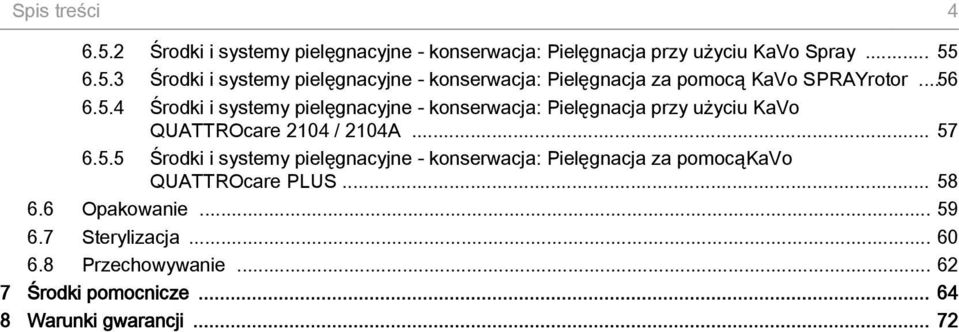

6 Spis treści Środki i systemy pielęgnacyjne - konserwacja: Pielęgnacja przy użyciu KaVo Spray Środki i systemy pielęgnacyjne - konserwacja: Pielęgnacja za pomocą KaVo SPRAYrotor Środki i systemy pielęgnacyjne - konserwacja: Pielęgnacja przy użyciu KaVo QUATTROcare 2104 / 2104A Środki i systemy pielęgnacyjne - konserwacja: Pielęgnacja za pomocąkavo QUATTROcare PLUS Opakowanie Sterylizacja Przechowywanie Środki pomocnicze Warunki gwarancji... 72

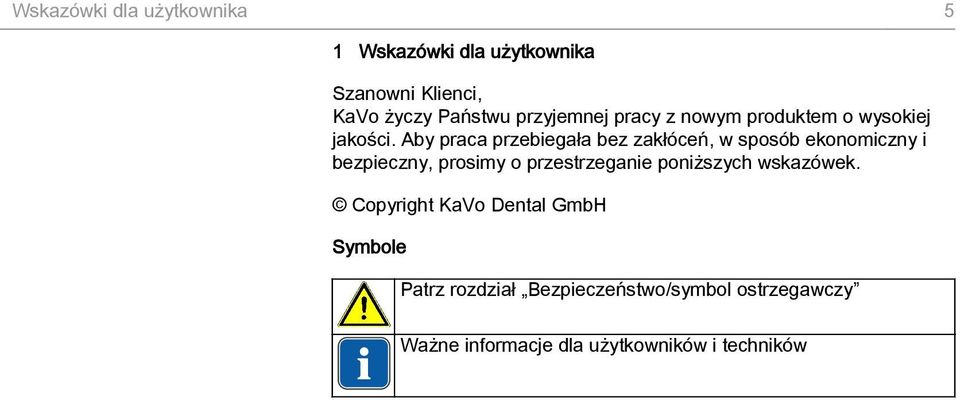

7 Wskazówki dla użytkownika 5 1 Wskazówki dla użytkownika Szanowni Klienci, KaVo życzy Państwu przyjemnej pracy z nowym produktem o wysokiej jakości. Aby praca przebiegała bez zakłóceń, w sposób ekonomiczny i bezpieczny, prosimy o przestrzeganie poniższych wskazówek. Copyright KaVo Dental GmbH Symbole Patrz rozdział Bezpieczeństwo/symbol ostrzegawczy Ważne informacje dla użytkowników i techników

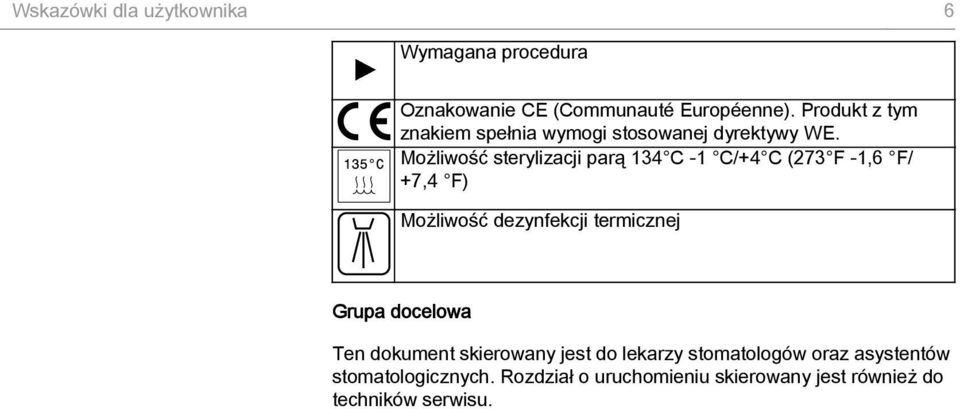

8 Wskazówki dla użytkownika 6 Wymagana procedura Oznakowanie CE (Communauté Européenne). Produkt z tym znakiem spełnia wymogi stosowanej dyrektywy WE. Możliwość sterylizacji parą 134 C -1 C/+4 C (273 F -1,6 F/ +7,4 F) Możliwość dezynfekcji termicznej Grupa docelowa Ten dokument skierowany jest do lekarzy stomatologów oraz asystentów stomatologicznych. Rozdział o uruchomieniu skierowany jest również do techników serwisu.

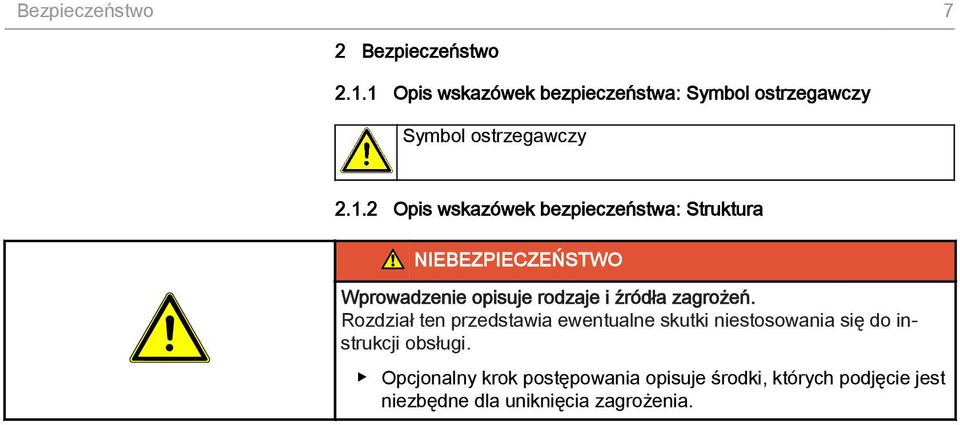

9 Bezpieczeństwo 7 2 Bezpieczeństwo Opis wskazówek bezpieczeństwa: Symbol ostrzegawczy Symbol ostrzegawczy Opis wskazówek bezpieczeństwa: Struktura NIEBEZPIECZEŃSTWO Wprowadzenie opisuje rodzaje i źródła zagrożeń. Rozdział ten przedstawia ewentualne skutki niestosowania się do instrukcji obsługi. Opcjonalny krok postępowania opisuje środki, których podjęcie jest niezbędne dla uniknięcia zagrożenia.

10 Bezpieczeństwo Opis wskazówek bezpieczeństwa: Opis poziomów zagrożenia Przedstawione tu wskazówki bezpieczeństwa dotyczące trzech stopni zagrożenia pomagają uniknąć uszkodzenia produktu lub zranienia osób. OSTROŻNIE OSTROŻNIE Oznacza sytuację niebezpieczną, która może prowadzić do uszkodzenia produktu albo lekkich lub umiarkowanych obrażeń. OSTRZEŻENIE OSTRZEŻENIE Oznacza sytuację niebezpieczną, która może prowadzić do ciężkich lub śmiertelnych obrażeń.

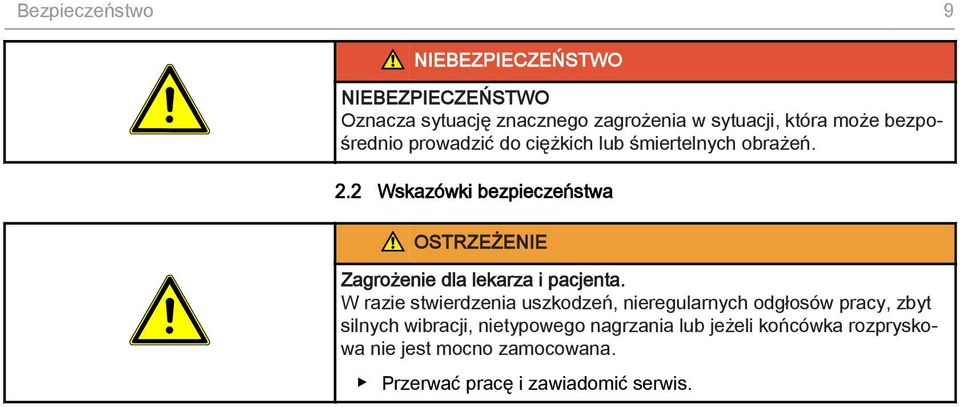

11 Bezpieczeństwo 9 NIEBEZPIECZEŃSTWO NIEBEZPIECZEŃSTWO Oznacza sytuację znacznego zagrożenia w sytuacji, która może bezpośrednio prowadzić do ciężkich lub śmiertelnych obrażeń. 2.2 Wskazówki bezpieczeństwa OSTRZEŻENIE Zagrożenie dla lekarza i pacjenta. W razie stwierdzenia uszkodzeń, nieregularnych odgłosów pracy, zbyt silnych wibracji, nietypowego nagrzania lub jeżeli końcówka rozpryskowa nie jest mocno zamocowana. Przerwać pracę i zawiadomić serwis.

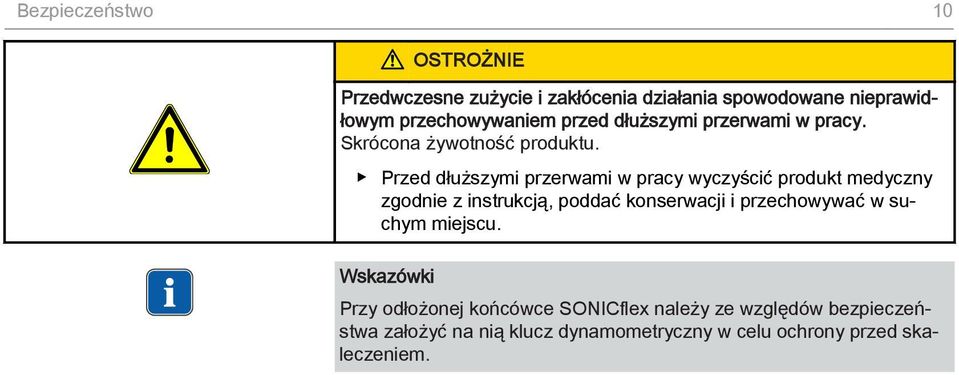

12 Bezpieczeństwo 10 OSTROŻNIE Przedwczesne zużycie i zakłócenia działania spowodowane nieprawidłowym przechowywaniem przed dłuższymi przerwami w pracy. Skrócona żywotność produktu. Przed dłuższymi przerwami w pracy wyczyścić produkt medyczny zgodnie z instrukcją, poddać konserwacji i przechowywać w suchym miejscu. Wskazówki Przy odłożonej końcówce SONICflex należy ze względów bezpieczeństwa założyć na nią klucz dynamometryczny w celu ochrony przed skaleczeniem.

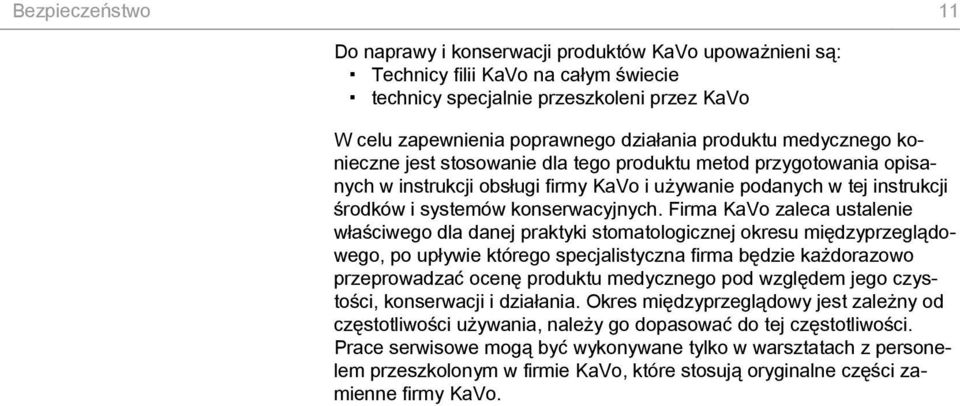

13 Bezpieczeństwo 11 Do naprawy i konserwacji produktów KaVo upoważnieni są: Technicy filii KaVo na całym świecie technicy specjalnie przeszkoleni przez KaVo W celu zapewnienia poprawnego działania produktu medycznego konieczne jest stosowanie dla tego produktu metod przygotowania opisanych w instrukcji obsługi firmy KaVo i używanie podanych w tej instrukcji środków i systemów konserwacyjnych. Firma KaVo zaleca ustalenie właściwego dla danej praktyki stomatologicznej okresu międzyprzeglądowego, po upływie którego specjalistyczna firma będzie każdorazowo przeprowadzać ocenę produktu medycznego pod względem jego czystości, konserwacji i działania. Okres międzyprzeglądowy jest zależny od częstotliwości używania, należy go dopasować do tej częstotliwości. Prace serwisowe mogą być wykonywane tylko w warsztatach z personelem przeszkolonym w firmie KaVo, które stosują oryginalne części zamienne firmy KaVo.

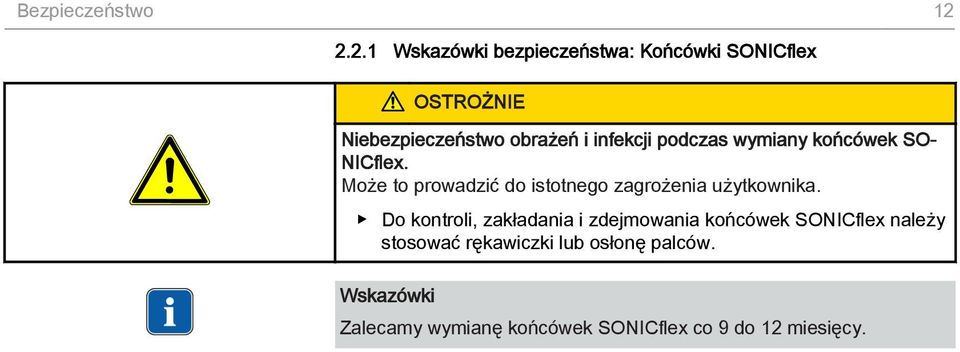

14 Bezpieczeństwo Wskazówki bezpieczeństwa: Końcówki SONICflex OSTROŻNIE Niebezpieczeństwo obrażeń i infekcji podczas wymiany końcówek SO NICflex. Może to prowadzić do istotnego zagrożenia użytkownika. Do kontroli, zakładania i zdejmowania końcówek SONICflex należy stosować rękawiczki lub osłonę palców. Wskazówki Zalecamy wymianę końcówek SONICflex co 9 do 12 miesięcy.

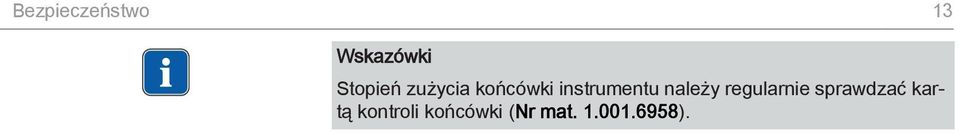

15 Bezpieczeństwo 13 Wskazówki Stopień zużycia końcówki instrumentu należy regularnie sprawdzać kartą kontroli końcówki (Nr mat ).

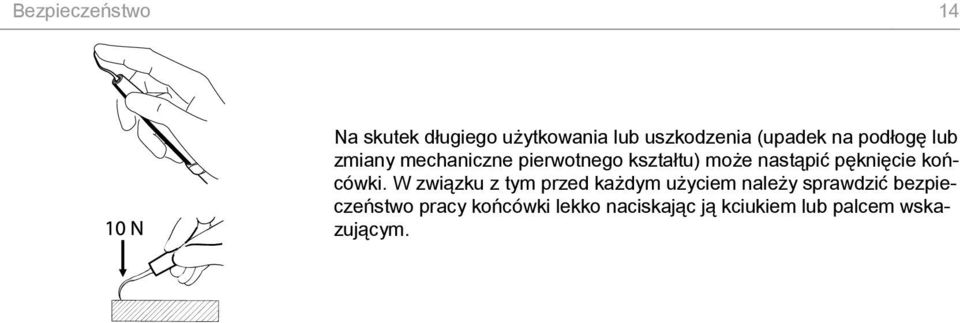

16 Bezpieczeństwo 14 Na skutek długiego użytkowania lub uszkodzenia (upadek na podłogę lub zmiany mechaniczne pierwotnego kształtu) może nastąpić pęknięcie końcówki. W związku z tym przed każdym użyciem należy sprawdzić bezpieczeństwo pracy końcówki lekko naciskając ją kciukiem lub palcem wskazującym.

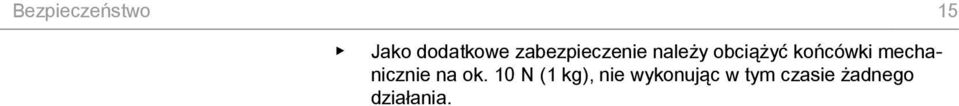

17 Bezpieczeństwo 15 Jako dodatkowe zabezpieczenie należy obciążyć końcówki mechanicznie na ok. 10 N (1 kg), nie wykonując w tym czasie żadnego działania.

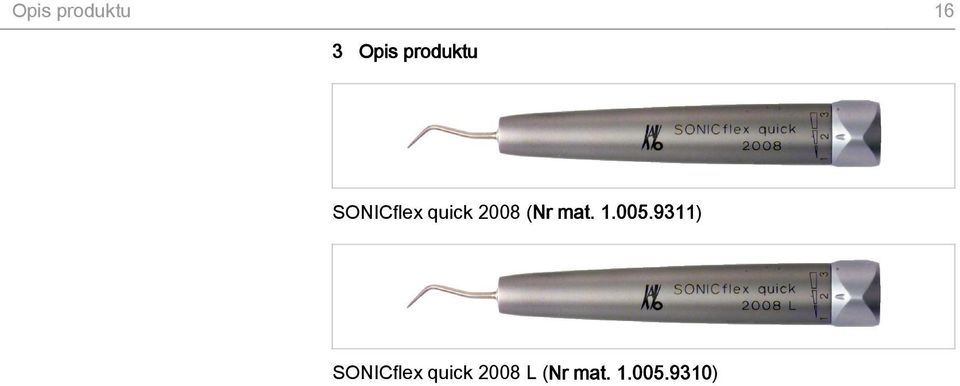

18 Opis produktu 16 3 Opis produktu SONICflex quick 2008 (Nr mat ) SONICflex quick 2008 L (Nr mat )

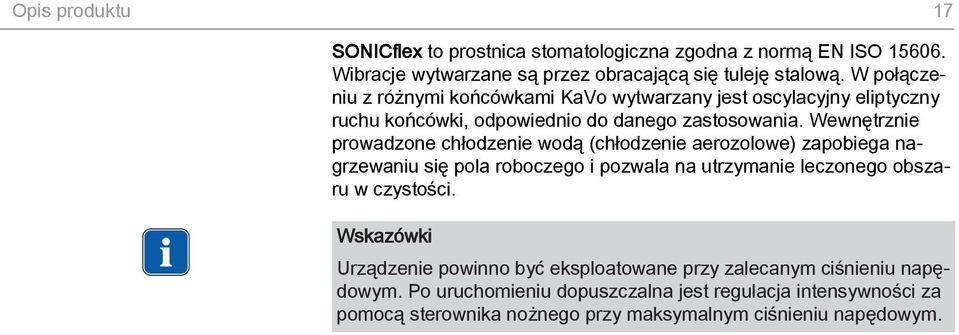

19 Opis produktu 17 SONICflex to prostnica stomatologiczna zgodna z normą EN ISO Wibracje wytwarzane są przez obracającą się tuleję stalową. W połączeniu z różnymi końcówkami KaVo wytwarzany jest oscylacyjny eliptyczny ruchu końcówki, odpowiednio do danego zastosowania. Wewnętrznie prowadzone chłodzenie wodą (chłodzenie aerozolowe) zapobiega nagrzewaniu się pola roboczego i pozwala na utrzymanie leczonego obszaru w czystości. Wskazówki Urządzenie powinno być eksploatowane przy zalecanym ciśnieniu napędowym. Po uruchomieniu dopuszczalna jest regulacja intensywności za pomocą sterownika nożnego przy maksymalnym ciśnieniu napędowym.

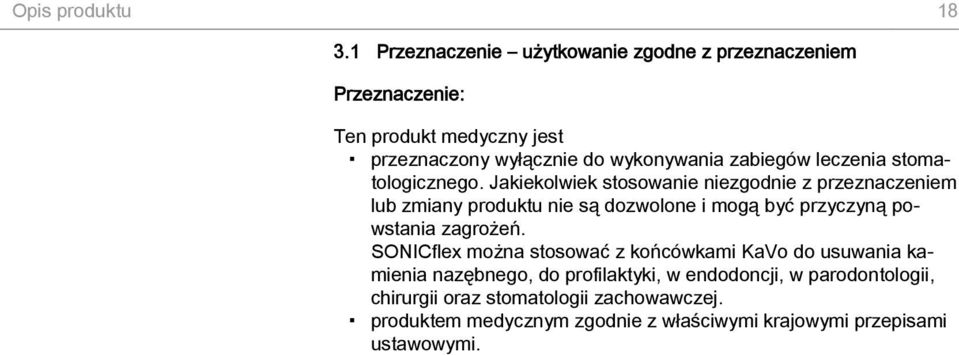

20 Opis produktu Przeznaczenie użytkowanie zgodne z przeznaczeniem Przeznaczenie: Ten produkt medyczny jest przeznaczony wyłącznie do wykonywania zabiegów leczenia stomatologicznego. Jakiekolwiek stosowanie niezgodnie z przeznaczeniem lub zmiany produktu nie są dozwolone i mogą być przyczyną powstania zagrożeń. SONICflex można stosować z końcówkami KaVo do usuwania kamienia nazębnego, do profilaktyki, w endodoncji, w parodontologii, chirurgii oraz stomatologii zachowawczej. produktem medycznym zgodnie z właściwymi krajowymi przepisami ustawowymi.

21 Opis produktu 19 Użytkowanie zgodne z przeznaczeniem: Zgodnie z powyższym produkt medyczny przeznaczony jest do stosowania przez wykwalifikowany personel. Należy przestrzegać: obowiązujących przepisów BHP obowiązujących przepisów dotyczących zapobiegania wypadkom niniejszej instrukcji obsługi Zgodnie z niniejszymi przepisami użytkownik jest zobowiązany do: stosowanie wyłącznie sprawnych narzędzi pracy, używania narzędzi zgodnie z ich przeznaczeniem, ochrona siebie, pacjenta i osób trzecich przed zagrożeniami. unikanie zakażenia produktem.

22 Opis produktu Dane techniczne Ciśnienie napędowe Zużycie powietrza Zużycie wody Częstotliwość Zalecana siła nacisku 2,5 4,2 bar (29 44 psi) NL/min ml/min 6 6,5 khz 0,1-2 N Prostnicę SONICflex można zakładać na wszyskie złączki MULTIflex (LUX) / MULTIflex LED. Amplituda drgań, poziom 1 = 120 +/- 15 μm Amplituda drgań, poziom 2 = 160 +/- 15 μm Amplituda drgań, poziom 3 = 240 +/- 15 μm

23 Opis produktu 21 OSTROŻNIE Należy postępować zgodnie z zaleceniami dot. ustawiania SONICflex. Nieprzestrzeganie zaleceń może prowadzić do zagrożenia pacjenta. Podczas stosowania poziomu 3 należy bezwzględnie przestrzegać zaleceń dot. ustawiania.

24 Opis produktu Warunki transportu i przechowywania OSTROŻNIE Ryzyko podczas uruchomienia produktu medycznego po długim przechowywaniu w chłodnym miejscu. Może dojść do awarii funkcjonowania produktu medycznego. Silnie schłodzone produkty przed uruchomieniem należy ogrzać do temperatury 20 C do 25 C (68 F do 77 F). Temperatura: -20 C do +70 C (-4 F do +158 F) Wilgotność względna: 5 % bis 95 % nie powodująca kondensacji

25 Opis produktu 23 Ciśnienie powietrza: 700 hpa do1060 hpa (10 psi do 15 psi) Chronić przed wilgocią

26 Uruchomienie i wyłączenie z eksploatacji 24 4 Uruchomienie i wyłączenie z eksploatacji OSTRZEŻENIE Ryzyko spowodowane niesterylnymi produktami. Ryzyko infekcji dla lekarza i pacjenta. Przed pierwszym uruchomieniem i po każdym użyciu produkt medyczny należy przygotować i w razie potrzeby wysterylizować. OSTRZEŻENIE Zadbać o właściwą utylizację produktu. Przed przekazaniem do utylizacji produkt należy odpowiednio przygotować i w razie potrzeby wysterylizować.

27 Uruchomienie i wyłączenie z eksploatacji 25 SONICflex można stosować z końcówkami KaVo do usuwania kamienia nazębnego, do profilaktyki, w endodoncji, w parodontologii, chirurgii oraz stomatologii zachowawczej. Ilość wody na unicie powinna być tak ustawiona, aby końcówka instrumentu pryskała wodą przy ustawionej intensywności drgań. Usunięcie całego kamienia nazębnego jest ważne dla dobrej higieny jamy ustnej i dokładnego leczenia parodontalnego. Wibracyjne czyszczenie SONICflex to proces szybki, łatwy i nieniszczący. Podparcie o sąsiedni ząb usprawnia technikę działania i umożliwia pewne prowadzenie. Instrument musi dać się prowadzić lekko, delikatnie i płynnie do przodu i do tyłu. Prawidłową techniką jest boczne osadzenie końcówki instrumentu z prowadzeniem równoległym do zęba. Końcówkę instrumentu należy prowadzić równo po całej powierzchni zęba i nie działać krawędzią, co pozwoli uniknąć uszkodzeń zęba. Specjaliści radzą, aby następnie wypolerować powierzchnię zęba głowicą profilaktyczną KaVo z przeznaczonymi do tego

28 Uruchomienie i wyłączenie z eksploatacji 26 celu kielichami gumowymi przy użyciu pasty drobnoziarnistej, celem uzyskania lepszego efektu w zapobieganiu próchnicy. 4.1 Kontrola ilości wody OSTROŻNIE Przegrzanie zęba spowodowane zbyt małą ilością wody. Termiczne uszkodzenie miazgi. Ustawić ilość wody dla chłodzenia w aerozolu na min. 30 cm 3 /min.!

29 Uruchomienie i wyłączenie z eksploatacji Podłączenie do urządzeń OSTROŻNIE Uszkodzenia spowodowane przez zanieczyszczone lub wilgotne powietrze chłodzące. Zanieczyszczone i wilgotne powietrze chłodzące może prowadzić do usterek. Zapewnić suche, czyste i nieskażone powietrze chłodzące zgodnie z normą EN ISO

30 Uruchomienie i wyłączenie z eksploatacji Montaż złączki MULTIflex (LUX)/MULTIflex LED Złączkę MULTIflex (LUX)/MULTIflex LED nakręcić na wąż turbiny i dobrze dokręcić za pomocą klucza. 4.4 Kontrola pierścieni uszczelniających OSTROŻNIE Wadliwe lub uszkodzone pierścienie uszczelniające Usterki funkcji i przedwczesna awaria. Sprawdzić, czy wszystkie oringi znajdują się na sprzęgle i czy nie są uszkodzone.

31 Uruchomienie i wyłączenie z eksploatacji 29 Liczba pierścieni uszczelniających: Kontrola ciśnienia Do pracy prostnicy SONICflex potrzebne jest ciśnienie napędowe wynoszące co najmniej 2,5 bara (36 psi). Wyższe ciśnienie jest automatycznie redukowane wewnątrz prostnicy SONICflex. Zużycie powietrza wynosi ok. 20 do 40 NI/min. Manometr kontrolny (Nr mat ) założyć pomiędzy złączką MULTIflex (LUX) / MULTIflex LED a SONICflex. Wskazanie ciśnienia dla: Powietrze napędowe T.R. = 2,5 bis 4,2 bar (36 do 61 psi) Powietrza powrotnego R.L. < 0,4 bar (6 psi) Powietrze sprężone Sp.L. = maks. 2 bar (29 psi) Powietrze w aerozolu nie jest jednak wymagane. woda W. = 1,0 bis 2,0 bar (15 bis 29 psi)

32 Uruchomienie i wyłączenie z eksploatacji 30

33 Obsługa 31 5 Obsługa 5.1 Nakładanie SONICflex OSTROŻNIE Sprawdzić, czy SONICflex jest prawidłowo osadzony na sprzęgle. Przypadkowe odłączenie się skalera od sprzęgła podczas leczenia może stwarzać zagrożenie dla pacjenta i użytkownika. Przed każdym zabiegiem pociągnąć za SONICflex, aby sprawdzić, czy jest pewnie osadzony na sprzęgle.

34 Obsługa 32 OSTROŻNIE Niedokładne sprzężenie, zwłaszcza w czasie wygaszania światła. Niedokładne sprzężenie może być przyczyną zniszczenia lampy ciśnieniowej złączki MULTIflex (LUX) / MULTIflex LED lub skrócić jej żywotność. Zadbać o dokładne sprzężenie. SONICflex nałożyć precyzyjnie na złączkę MULTIflex (LUX) / MULTIflex LED i wcisnąć do tyłu, aż do słyszalnego zatrzaśnięcia.

35 Obsługa Zdejmowanie SONICflex Przytrzymać złączkę MULTIflex (LUX)/ MULTIflex LED i lekko obracając, ściągnąć SONICflex do przodu.

36 Obsługa Zakładanie końcówki SONICflex OSTROŻNIE Ryzyko spowodowane nieprawidłowym założeniem końcówki do klucza dynamometrycznego. Istnieje tutaj ryzyko zranienia użytkownika. Podczas zakładania końcówki do klucza dynamometrycznego należy uważać, aby jej koniec był zawsze w zagłębienie klucza dynamometrycznego Wskazówki Ze względu na duże ryzyko ponoszenia odpowiedzialności radzimy stosować wyłącznie oryginalne końcówki SONICflex.

37 Obsługa 35 Umieścić odpowiednią końcówkę, kierując ją w dół, w kluczu dynamometrycznym i wkręcić do prostnicy w prawo. Klucz dynamometryczny służy do zmiany końcówki roboczej SONICflex i do ochrony przed skaleczeniem. W celu szybszego przykręcenia należy chwytać klucz dynamometryczny za tylną, cienką część uchwytu 1. Do zakręcania i odkręcania służy element o większej średnicy 2. Wskazówki Przeskakiwanie klucza dynamometrycznego oznacza, że końcówka jest prawidłowo dokręcona.

38 Obsługa 36 Wskazówki Przy odłożonej końcówce SONICflex należy ze względów bezpieczeństwa założyć na nią klucz dynamometryczny w celu ochrony przed skaleczeniem. 5.4 Zdejmowanie końcówki SONICflex Włożyć / założyć klucz dynamometryczny do / na SONICflex i wykręcić końcówkę w lewo.

39 Obsługa Ustawienie mocy Dzięki regulacji SONICflex można ustawiać poziom mocy Regulacja areozolu W celu regulacji ilości wody obracać pierścieniem spryskującym na złączce MULTIflex (LUX) / MULTIflex LED. Różne pozycje zatrzasku umożliwiają regulację ilości wody. Obrót w kierunku ruchu wskazówek zegara redukuje ilość wody. Obrót w kierunku przeciwnym do ruchu wskazówek zegara zwiększa ilość wody.

40 Obsługa 38

41 Metody przygotowywania według ISO Metody przygotowywania według ISO Wskazówki Opisane niżej metody przygotowania obowiązują dla instrumentów SO NICflex, kluczy dynamometrycznych oraz igieł do dysz. 6.1 Przygotowanie na miejscu użycia OSTRZEŻENIE Ryzyko spowodowane niesterylnymi produktami. Istnieje niebezpieczeństwo infekcji w wyniku skażenia produktów medycznych. Stosować odpowiednie środki ochrony osób.

42 Metody przygotowywania według ISO Należy natychmiast usunąć pozostałości cementu, kompozytu czy krwi. Produkt medyczny przygotować możliwie bezpośrednio po zabiegu. Do preparacji należy dostarczyć suchy produkt medyczny. Nie zanurzać w roztworach ani podobnych substancjach. Wyjąć końcówkę z SONICflex za pomocą klucza dynamometrycznego. 6.2 Czyszczenie OSTROŻNIE Zakłócenia pracy spowodowane czyszczeniem w łaźni ultradźwiękowej. Uszkodzenie produktu. Czyścić tylko w sterylizatorze gorącym powietrzem lub ręcznie!

43 Metody przygotowywania według ISO Czyszczenie: Ręczne czyszczenie zewnętrzne Konieczny osprzęt: Woda pitna o temperaturze 30 C ± 5 C (86 F ± 10 F) Szczoteczka, np. szczoteczka do zębów o średniej twardości Umyć pod bieżącą wodą, np. szczoteczką do zębów o średniej twardości lub wyczyścić. Przygotowanie końcówki, zgodnie z instrukcją obsługi producenta.

44 Metody przygotowywania według ISO Czyszczenie: Maszynowe czyszczenie zewnętrzne KaVo zaleca stosowanie urządzeń do dezynfekcji termicznej zgodnych z EN ISO , użytkowanych z alkalicznymi środkami czyszczącymi o wartości ph maks. 10 (np. Miele G 7781/G 7881 walidacja została przeprowadzona przy użyciu programu VARIO-TD, środek czyszczący neodisher mediclean, środek neutralizujący neodisher Z i środek do płukania neodisher mielclear, i odnosi się wyłącznie do tolerancji materiałowej z produktami KaVo). Ustawienia programu oraz stosowane środki dezynfekcyjne i czyszczące należy znaleźć w instrukcji obsługi termodezynfektora (wartość ph maks. 10).

45 Metody przygotowywania według ISO Żeby uniknąć negatywnego wpływu na produkt medyczny KaVo, upewnić się, że produkt medyczny jest suchy na zewnątrz i wewnątrz po zakończeniu cyklu oraz bezpośrednio po tym nasmarować środkiem do pielęgnacji z systemu pielęgnacji KaVo Czyszczenie: Ręczne czyszczenie od wewnątrz Możliwe tylko produktami KaVo CLEANspray i KaVo DRYspray. Produkt medyczny przykryć torebką KaVo CLEANpac i nałożyć na odpowiedni adapter pielęgnacyjny. Wciskać przycisk spryskiwania 3 razy przez 2 sekundy. Zdjąć produkt medyczny z nasadki do spryskiwania i pozostawić pod działaniem środka czyszczącego przez minutę. Następnie spryskiwać KaVo DRYspray przez 3-5 sekund. Patrz też: Instrukcja obsługi KaVo CLEANspray / KaVo DRYspray

46 Metody przygotowywania według ISO Wskazówki KaVo CLEANspray oraz KaVo DRYspray do ręcznego czyszczenia wewnętrznego są dostępne tylko w następujących krajach: Niemcy, Austria, Szwajcaria, Włochy, Hiszpania, Portugalia, Francja, Luksemburg, Belgia, Holandia, Wielka Brytania, Dania, Szwecja, Finlandia i Norwegia. W związku z tym w innych krajach można wykonać tylko maszynowe czyszczenie wewnętrzne za pomocą dezynfektorów termicznych zgodnych z EN ISO Wskazówki Końcówek nie umieszczać w kąpieli dla wierteł, ponieważ nie ma możliwości przepłukania drobnych kapilar wodą i dochodzi do silnej korozji.

47 Metody przygotowywania według ISO Czyszczenie: Maszynowe czyszczenie od wewnątrz KaVo zaleca stosowanie urządzeń do dezynfekcji termicznej zgodnych z EN ISO , użytkowanych z alkalicznymi środkami czyszczącymi o wartości ph maks. 10 (np. Miele G 7781/G 7881 walidacja została przeprowadzona przy użyciu programu VARIO-TD, środek czyszczący neodisher mediclean, środek neutralizujący neodisher Z i środek do płukania neodisher mielclear, i odnosi się wyłącznie do tolerancji materiałowej z produktami KaVo). Ustawienia programu oraz stosowane środki dezynfekcyjne i czyszczące należy znaleźć w instrukcji obsługi termodezynfektora (wartość ph maks. 10).

48 Metody przygotowywania według ISO Żeby uniknąć negatywnego wpływu na produkt medyczny KaVo, upewnić się, że produkt medyczny jest suchy na zewnątrz i wewnątrz po zakończeniu cyklu oraz bezpośrednio po tym nasmarować środkiem do pielęgnacji z systemu pielęgnacji KaVo. 6.3 Dezynfekcja OSTROŻNIE Zakłócenia pracy spowodowane używaniem komory dezynfekcyjnej lub zawierających chlor środków dezynfekcyjnych. Uszkodzenie produktu. Dezynfekować tylko w sterylizatorze gorącym powietrzem lub ręcznie!

49 Metody przygotowywania według ISO Dezynfekcja: Ręczna dezynfekcja z zewnątrz Na podstawie tolerancji materiałów KaVo zaleca następujące produkty. Skuteczność mikrobiologiczna musi zostać potwierdzona przez producenta środka do dezynfekcji. Mikrozid AF Płyn firmy Schülke & Mayr FD 322 firmy Dürr CaviCide firmy Metrex Niezbędne pomoce: Ściereczki do przecierania produktu medycznego.

50 Metody przygotowywania według ISO Spryskać ręcznik środkiem dezynfekującym i wytrzeć nim produkt medyczny, zgodnie z danymi producenta środka dezynfekującego poddać produkt jego działaniu. Postępować zgodnie z instrukcją użytkowania środka dezynfekującego Dezynfekcja: Ręczna dezynfekcja od wewnątrz Skuteczność ręcznej dezynfekcji wewnętrznej musi być dowiedziona przez producenta środka dezynfekcyjnego. Dla produktów KaVo wolno stosować wyłącznie środki dezynfekcyjne, które zostały dopuszczone przez KaVo w odniesieniu do tolerancji materiałowej (np. WL-cid/firma ALPRO).

51 Metody przygotowywania według ISO Postępować zgodnie z instrukcją użytkowania środka dezynfekującego. Bezpośrednio po dezynfekcji wewnętrznej nasmarować produkt medyczny KaVo środkiem do pielęgnacji z systemu do pielęgnacji Ka Vo Dezynfekcja: Maszynowa dezynfekcja wnętrza i strony zewnętrznej KaVo zaleca stosowanie urządzeń do dezynfekcji termicznej zgodnych z EN ISO , użytkowanych z alkalicznymi środkami czyszczącymi o wartości ph maks. 10 (np. Miele G 7781/G 7881 walidacja została przeprowadzona przy użyciu programu VARIO-TD, środek czyszczący neodisher mediclean, środek neutralizujący neodisher Z i środek do płukania neodisher mielclear, i odnosi się wyłącznie do tolerancji materiałowej z produktami KaVo).

52 Metody przygotowywania według ISO Ustawienia programu oraz stosowane środki dezynfekcyjne i czyszczące należy znaleźć w instrukcji obsługi termodezynfektora (wartość ph maks. 10). Żeby uniknąć negatywnego wpływu na produkt medyczny KaVo, upewnić się, że produkt medyczny jest suchy na zewnątrz i wewnątrz po zakończeniu cyklu oraz bezpośrednio po tym nasmarować środkiem do pielęgnacji z systemu pielęgnacji KaVo. 6.4 Suszenie Ręczne suszenie Osuszyć na zewnątrz i wewnątrz powietrzem pod ciśnieniem aby nie było widać żadnych kropel wody.

53 Metody przygotowywania według ISO Maszynowe suszenie Proces suszenia jest z reguły częścią składową programu dezynfekcji urządzenia termodezynfekującego. Stosować się do instrukcji obsługi urządzenia termodezynfekującego. 6.5 Środki i systemy pielęgnacyjne - konserwacja OSTROŻNIE Przedwczesne zużycie i zakłócenia funkcjonowania urządzenia spowodowane niewłaściwą konserwacją. Skrócona żywotność produktu. Regularnie przeprowadzać odpowiednie prace konserwacyjne!

54 Metody przygotowywania według ISO Wskazówki KaVo udziela gwarancji na prawidłowe działanie produktów KaVo wyłącznie przy stosowaniu środków do pielęgnacji podanych w części Środki pomocnicze, ponieważ zostały one sprawdzone pod względem zgodności z naszymi produktami i do użytkowania zgodnie z przeznaczeniem. Wskazówki W przypadku niepożądanego wycieku oleju podczas zabiegu, konstrukcja techniczna pozwala na czyszczenie raz w tygodniu zamiast konserwacji przy użyciu oleju przed każdą sterylizacją.

55 Metody przygotowywania według ISO Środki i systemy pielęgnacyjne - konserwacja: Konserwacja klucza dynamometrycznego OSTROŻNIE Zakłócenia pracy spowodowane czyszczeniem w łaźni ultradźwiękowej. Uszkodzenie klucza dynamometrycznego. Klucza dynamometrycznego nie wkładać do urządzeń do oczyszczania ultradźwiękowego.

56 Metody przygotowywania według ISO Jeżeli przy przekręcaniu klucza dynamometrycznego odczuwalne jest tarcie, to powinien on zostać nasmarowany smarem silikonowym (Nr mat ). Smar silikonowy we wnętrzu klucza dynamometrycznego wciskany jest w szczeliny względnie kieszenie smarowe sprężyn blokujących. W tym celu na czubek palca nabrać smar w ilości mniej więcej ziarna ryżu i wcisnąć do klucza dynamometrycznego w zaznaczonym miejscu (patrz strzałka). Następnie pokręcić kluczem dynamometrycznym i ewentualnie ponownie przesmarować.

57 Metody przygotowywania według ISO Środki i systemy pielęgnacyjne - konserwacja: Pielęgnacja przy użyciu KaVo Spray KaVo zaleca pielęgnację produktu jeden raz w tygodniu. Zdjąć końcówkę. Przykryć produkt torebką Cleanpac. Nałożyć produkt na igłę i przez sekundę przytrzymać naciśnięty przycisk spryskiwania.

58 Metody przygotowywania według ISO Środki i systemy pielęgnacyjne - konserwacja: Pielęgnacja za pomocą KaVo SPRAYrotor KaVo zaleca pielęgnację produktu jeden raz w tygodniu. Zdjąć końcówkę. Produkt nałożyć na odpowiednie sprzęgło w SPRAYrotor i przykryć torebką Cleanpac. Konserwacja produktu. Patrz też: Instrukcja obsługi KaVo SPRAYrotor

59 Metody przygotowywania według ISO Środki i systemy pielęgnacyjne - konserwacja: Pielęgnacja przy użyciu KaVo QUATTROcare 2104 / 2104A Urządzenie do czyszczenia i konserwacji przy pomocy ciśnienia rozprężnego w celu uzyskania dużej skuteczności czyszczenia i konserwacji. KaVo zaleca konserwację produktu raz w tygodniu. Zdjąć końcówkę. Konserwacja produktu. Patrz też: Instrukcja obsługi KaVo QUATTROcare 2104 / 2104A

60 Metody przygotowywania według ISO Środki i systemy pielęgnacyjne - konserwacja: Pielęgnacja za pomocąkavo QUATTROcare PLUS KaVo zaleca pielęgnację produktu jeden raz w tygodniu. Zdjąć końcówkę. Wykonać pielęgnację produktu za pomocą QUATTROcare PLUS. Patrz też: Instrukcja użytkowania KaVo QUATTROcare PLUS

61 Metody przygotowywania według ISO Opakowanie Wskazówki Torebka do sterylizacji musi mieć wielkość odpowiednią dla instrumentu, tak aby opakowanie nie było naprężone. Opakowanie środka sterylizującego musi spełniać obowiązujące normy odnośnie jakości i stosowania i musi nadawać się do procesu sterylizacji.

62 Metody przygotowywania według ISO Sterylizacja Sterylizacja w sterylizatorze parowym (autoklawie) zgodnie z EN 13060/ISO (np. KaVo STERIclave B 2200/2200 P) OSTROŻNIE Przedwczesne zużycie i zakłócenia funkcjonowania urządzenia spowodowane niewłaściwą konserwacją. Skrócony okres trwałości produktu. Produkt medyczny należy konserwować za pomocą środka do konserwacji KaVo przed każdym cyklem sterylizacji. Jednakże w przypadku zbytniego naoliwienia w SONICflex mogą nastąpić odchylenia od parametrów zadanych.

63 Metody przygotowywania według ISO OSTROŻNIE Korozja kontaktowa spowodowana wilgocią. Uszkodzenie produktu. Po zakończeniu cyklu sterylizacji natychmiast wyjąć produkt ze sterylizatora parowego! Wskazówki Zdjąć końcówkę do sterylizacji, a następnie wysuszyć produkt medyczny. Produkt medyczny KaVo jest odporny na temperaturę do maks. 138 (280.4 F).

64 Metody przygotowywania według ISO Spośród podanych metod sterylizacyjnych można wybrać odpowiednią metodę (w zależności od posiadanego autoklawu). Autoklawy z potrójną próżnią wstępną: min. 3 minuty w 134 C -1 C/+4 C (273 F -1,6 F/+7,4 F) Autoklawy grawitacyjne: min. 10 minut w 134 C -1 C/+4 C (273 F -1,6 F/+7,4 F) alternatywnie min. 60 minut w 121 C -1 C/+4 C (250 F -1,6 F/+7,4 F) Stosować zgodnie z instrukcją użytkowania producenta. 6.8 Przechowywanie Przygotowane produkty powinny być chronione przed kurzem i przechowywane w suchym, ciemnym i chłodnym pomieszczeniu możliwie wolnym od zarazków.

65 Metody przygotowywania według ISO Przestrzegać daty przydatności towaru do sterylizacji.

66 Środki pomocnicze 64 7 Środki pomocnicze Dostępny w specjalistycznych stomatologicznych punktach handlowych. Informacje skrócone Nr mat. Stojak instrumentu Nakładka celulozowa 100 szt Cleanpac 10 sztuk Klucz dynamometryczny Wkładka Klucz widełkowy Smar silikonowy Igła dyszy Wkładka dla SONICflex

67 Środki pomocnicze 65 Informacje skrócone Nr mat. Adapter INTRAmatic (CLEANspray i DRYspray) KaVo CLEANspray 2110 P KaVo DRYspray 2117 P KaVo Spray 2112 A ROTA Spray A QUATTROcare plus Spray 2140 P Nr Rodzaj końcówki Nr mat. 5A Scaler uniwersalna Nr mat A Scaler sierpowa Nr mat A Scaler Perio Nr mat A Scaler Perio ekstra długa Nr mat A Cem Nr mat Nasadka Cem Nr mat

68 Środki pomocnicze 66 Nr Rodzaj końcówki Nr mat. 16A Retro cylinder lewy Nr mat A Retro cylinder prawy Nr mat A Retro T-kształtny lewy Nr mat A Retro T-kształtny podcięcie Nr mat A Rootplaner pączkowa mała lewa Nr mat A Rootplaner pączkowa mała Nr mat prawa 26A Rootplaner pączkowa mała uniwersalna Nr mat A Rootplaner pączkowa duża Perio Nr mat A Micro torpedowa środkowa Nr mat A Micro torpedowa dystalna Nr mat A Micro mała półkula środkowa Nr mat

69 Środki pomocnicze 67 Nr Rodzaj końcówki Nr mat. 31A Micro mała półkula tylna Nr mat A Micro duża półkula środkowa Nr mat A Micro duża półkula tylna Nr mat A Prep CAD-CAM środkowa Nr mat A Prep CAD-CAM tylna Nr mat A Cariex D 0,8, D 64 Nr mat A Cariex D 1,2, D 64 Nr mat A Seal stożkowa, D 46 Nr mat A Clean (uchwyt szczotek) Nr mat Clean szczotka nr 1 zapas Nr mat Clean szczotka nr 2 zapas Nr mat Clean szczotka nr 3 zapas Nr mat Clean szczotka nr 4 zapas Nr mat Clean szczotka nr 5 zapas Nr mat Clean szczotka nr 6 zapas Nr mat

70 Środki pomocnicze 68 Nr Rodzaj końcówki Nr mat. 49A Prep złota środkowa Nr mat A Prep złota tylna Nr mat A Prep ceram środkowa Nr mat A Prep ceram tylna Nr mat A Retro zęby przednie Nr mat A Retro wykrywacz lewy Nr mat A Retro wykrywacz prawy Nr mat Retro popychacz lewy Nr mat Retro popychacz prawy Nr mat A Bevel środkowa Nr mat A Bevel tylna Nr mat A Paro prosta Nr mat A Paro lewa Nr mat A Paro prawa Nr mat A Endo pączkowa duża 117 Nr mat

71 Środki pomocnicze 69 Nr Rodzaj końcówki Nr mat. 67A Endo stożkowa 125 Nr mat A Endo stożkowa 112 Nr mat A Endo pączkowa mała 117 Nr mat A Endo stożkowa 117 Nr mat A Cariex TC 1.0 Nr mat A Cariex TC 1.4 Nr mat A Bone czworokątna tnąca Nr mat A Bone kulkowa duża, D 46 Nr mat A Bone kulkowa duża Nr mat A Bone piła strzałkowa Nr mat A Bone piła osiowa Nr mat A Bone stopa słonia Nr mat A Bone skrobak Nr mat A Bone brzeszczot piły Nr mat Bone brzeszczot piły zapasowy Nr mat

72 Środki pomocnicze 70 Nr Rodzaj końcówki Nr mat. - Implant zestaw Nr mat Implant iglica zapasowa Nr mat Swing zestaw Nr mat Swing 015 zapasowa Nr mat Swing 020 zapasowa Nr mat Swing 025 zapasowa Nr mat A Uchwyt do igieł endo clean Nr mat Igła endo clean, kolor biały Nr mat (015) - Igła endo clean, kolor żółty Nr mat (020) - Igła endo clean, kolor czerwony Nr mat (025) 97 A Prep crown zaokrąglona Nr mat A Prep crown zwykła Nr mat

73 Środki pomocnicze 71

74 Warunki gwarancji 72 8 Warunki gwarancji Dla poniższego produktu medycznego KaVo obowiązują następujące warunki gwarancji:
