2004 Samsung Electronics Co., Ltd. Wszelkie prawa zastrzeżone.

Transkrypt

1

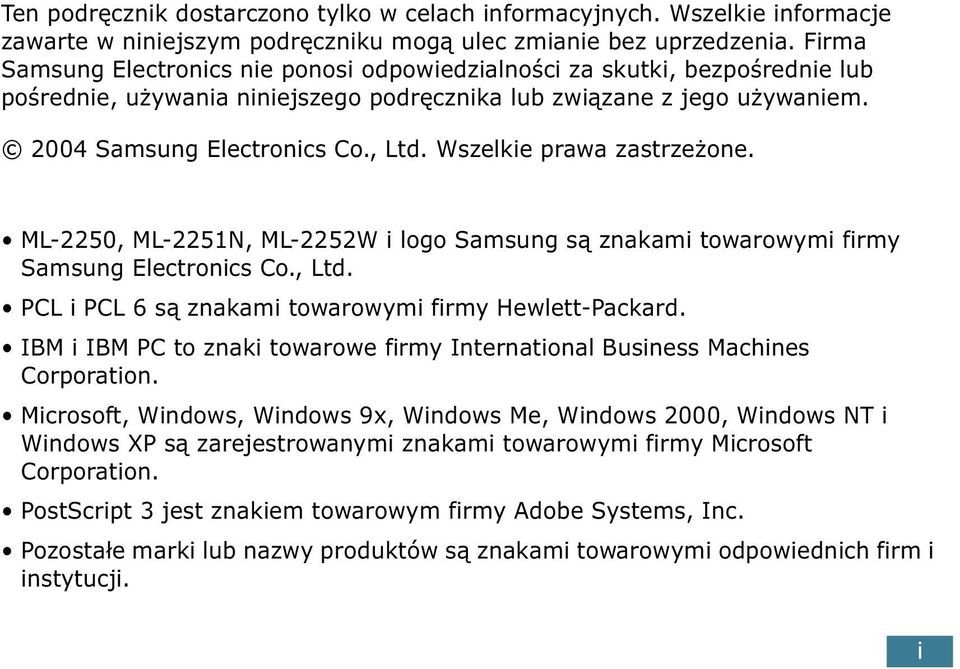

2 Ten podręcznik dostarczono tylko w celach informacyjnych. Wszelkie informacje zawarte w niniejszym podręczniku mogą ulec zmianie bez uprzedzenia. Firma Samsung Electronics nie ponosi odpowiedzialności za skutki, bezpośrednie lub pośrednie, używania niniejszego podręcznika lub związane z jego używaniem Samsung Electronics Co., Ltd. Wszelkie prawa zastrzeżone. ML-2250, ML-2251N, ML-2252W i logo Samsung są znakami towarowymi firmy Samsung Electronics Co., Ltd. PCL i PCL 6 są znakami towarowymi firmy Hewlett-Packard. IBM i IBM PC to znaki towarowe firmy International Business Machines Corporation. Microsoft, Windows, Windows 9x, Windows Me, Windows 2000, Windows NT i Windows XP są zarejestrowanymi znakami towarowymi firmy Microsoft Corporation. PostScript 3 jest znakiem towarowym firmy Adobe Systems, Inc. Pozostałe marki lub nazwy produktów są znakami towarowymi odpowiednich firm i instytucji. i

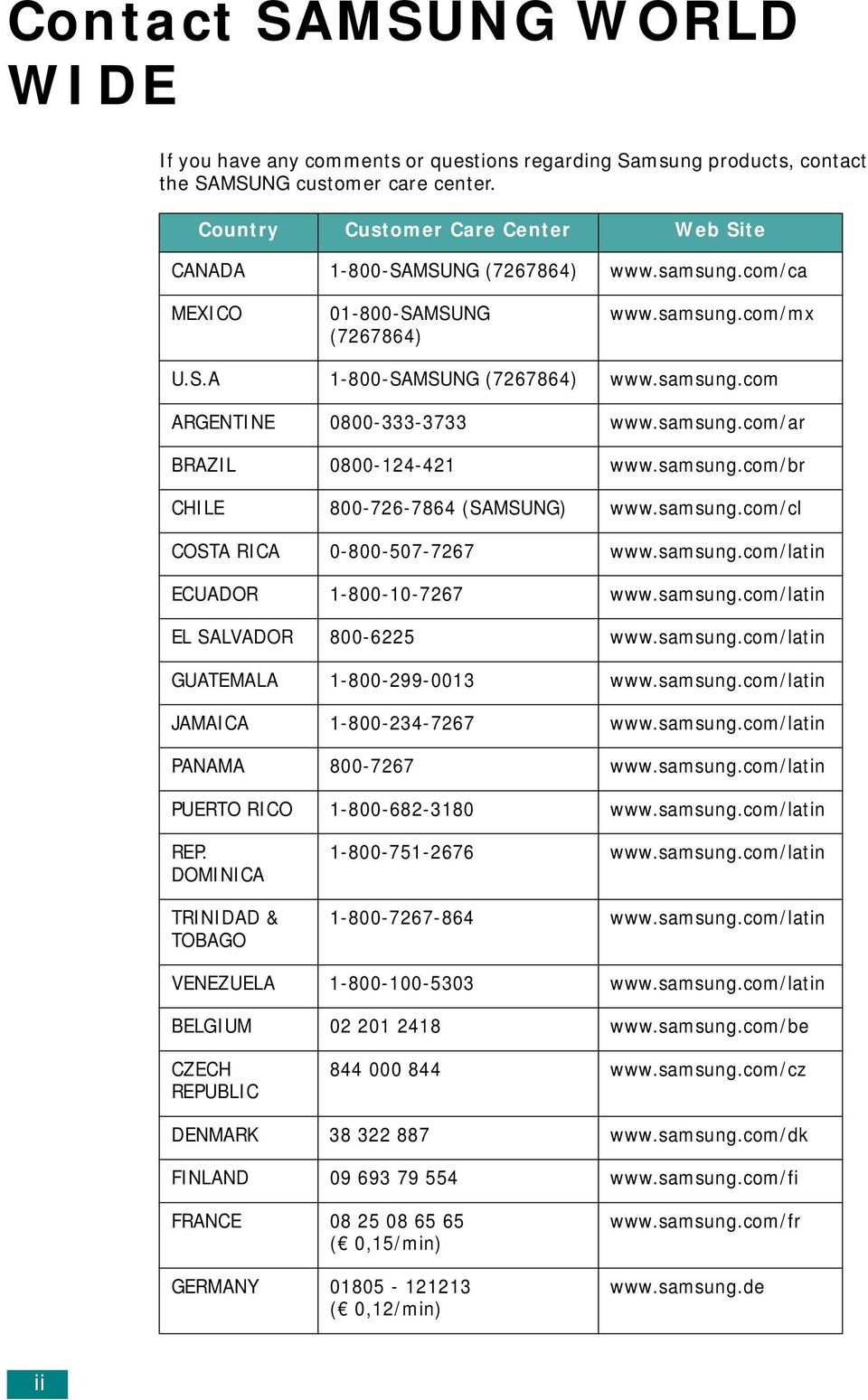

3 Contact SAMSUNG WORLD WIDE If you have any comments or questions regarding Samsung products, contact the SAMSUNG customer care center. Country Customer Care Center Web Site CANADA SAMSUNG ( ) MEXICO SAMSUNG ( ) U.S.A SAMSUNG ( ) ARGENTINE BRAZIL CHILE (SAMSUNG) COSTA RICA ECUADOR EL SALVADOR GUATEMALA JAMAICA PANAMA PUERTO RICO REP. DOMINICA TRINIDAD & TOBAGO VENEZUELA BELGIUM CZECH REPUBLIC DENMARK FINLAND FRANCE ( 0,15/min) GERMANY ( 0,12/min) ii

4 Country Customer Care Center Web Site HUNGARY ITALIA LUXEMBURG NETHERLANDS ( 0,10/min) NORWAY POLAND PORTUGAL SLOVAKIA SPAIN SWEDEN U.K RUSSIA UKRAINE AUSTRALIA CHINA HONG KONG INDIA INDONESIA JAPAN MALAYSIA PHILIPPINES SAMSUNG ( ) SINGAPORE 1800-SAMSUNG ( ) THAILAND TAIWAN VIETNAM SOUTH AFRICA (SAMSUNG) U.A.E 800SAMSUNG ( ) iii

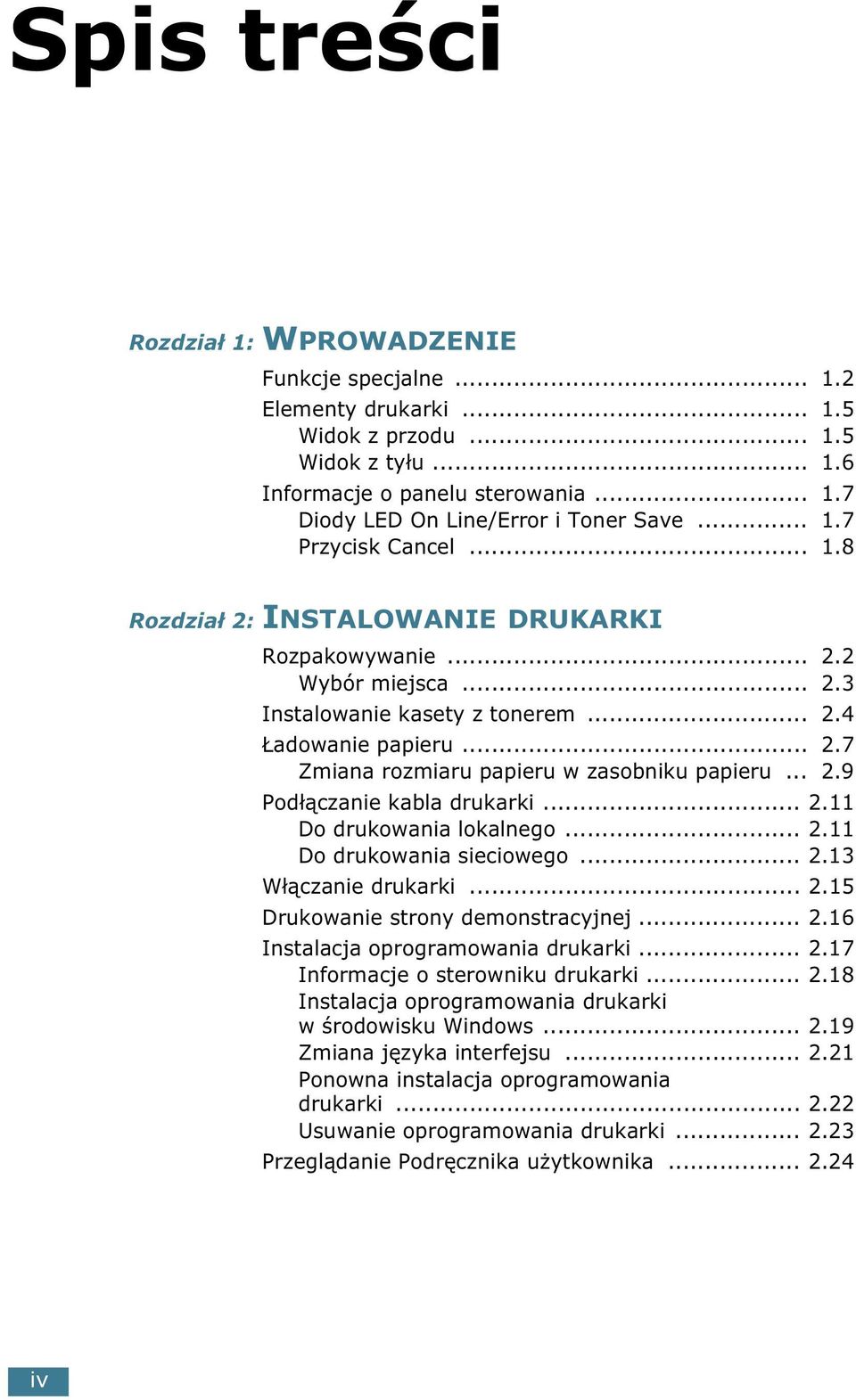

5 Spis treści Rozdział 1: WPROWADZENIE Funkcje specjalne Elementy drukarki Widok z przodu Widok z tyłu Informacje o panelu sterowania Diody LED On Line/Error i Toner Save Przycisk Cancel Rozdział 2: INSTALOWANIE DRUKARKI Rozpakowywanie Wybór miejsca Instalowanie kasety z tonerem Ładowanie papieru Zmiana rozmiaru papieru w zasobniku papieru Podłączanie kabla drukarki Do drukowania lokalnego Do drukowania sieciowego Włączanie drukarki Drukowanie strony demonstracyjnej Instalacja oprogramowania drukarki Informacje o sterowniku drukarki Instalacja oprogramowania drukarki w środowisku Windows Zmiana języka interfejsu Ponowna instalacja oprogramowania drukarki Usuwanie oprogramowania drukarki Przeglądanie Podręcznika użytkownika iv

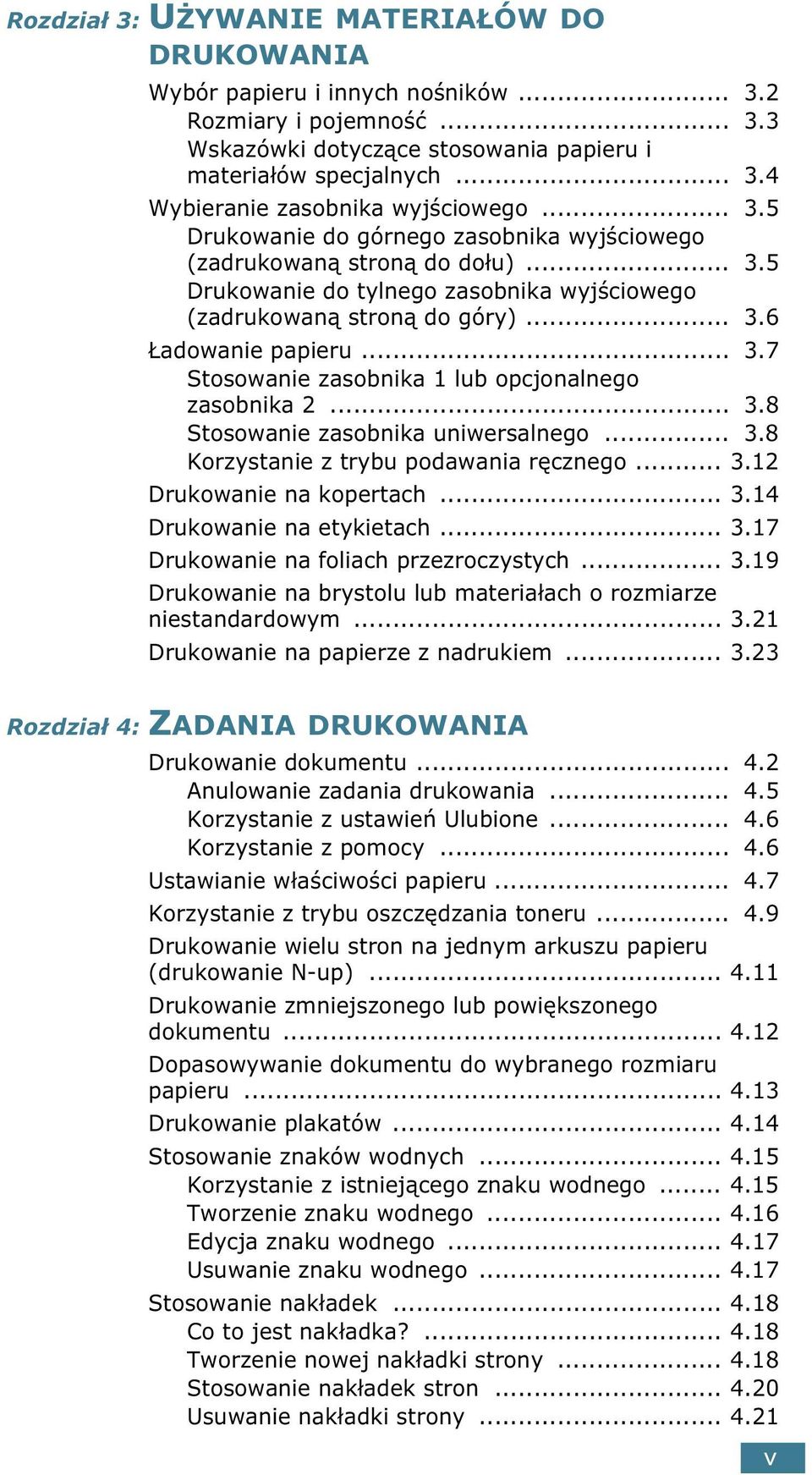

6 Rozdział 3: UŻYWANIE MATERIAŁÓW DO DRUKOWANIA Wybór papieru i innych nośników Rozmiary i pojemność Wskazówki dotyczące stosowania papieru i materiałów specjalnych Wybieranie zasobnika wyjściowego Drukowanie do górnego zasobnika wyjściowego (zadrukowaną stroną do dołu) Drukowanie do tylnego zasobnika wyjściowego (zadrukowaną stroną do góry) Ładowanie papieru Stosowanie zasobnika 1 lub opcjonalnego zasobnika Stosowanie zasobnika uniwersalnego Korzystanie z trybu podawania ręcznego Drukowanie na kopertach Drukowanie na etykietach Drukowanie na foliach przezroczystych Drukowanie na brystolu lub materiałach o rozmiarze niestandardowym Drukowanie na papierze z nadrukiem Rozdział 4: ZADANIA DRUKOWANIA Drukowanie dokumentu Anulowanie zadania drukowania Korzystanie z ustawień Ulubione Korzystanie z pomocy Ustawianie właściwości papieru Korzystanie z trybu oszczędzania toneru Drukowanie wielu stron na jednym arkuszu papieru (drukowanie N-up) Drukowanie zmniejszonego lub powiększonego dokumentu Dopasowywanie dokumentu do wybranego rozmiaru papieru Drukowanie plakatów Stosowanie znaków wodnych Korzystanie z istniejącego znaku wodnego Tworzenie znaku wodnego Edycja znaku wodnego Usuwanie znaku wodnego Stosowanie nakładek Co to jest nakładka? Tworzenie nowej nakładki strony Stosowanie nakładek stron Usuwanie nakładki strony v

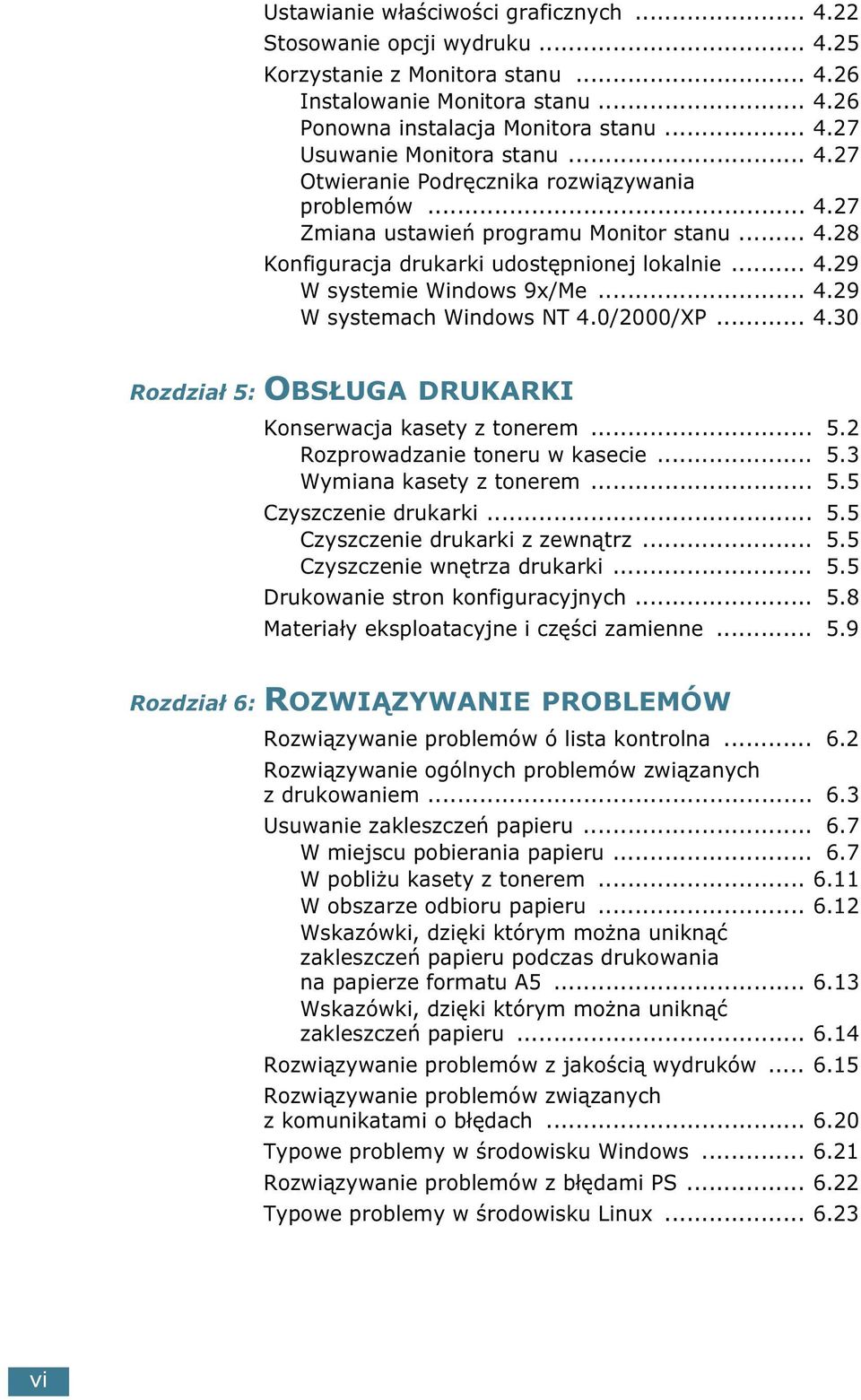

7 Ustawianie właściwości graficznych Stosowanie opcji wydruku Korzystanie z Monitora stanu Instalowanie Monitora stanu Ponowna instalacja Monitora stanu Usuwanie Monitora stanu Otwieranie Podręcznika rozwiązywania problemów Zmiana ustawień programu Monitor stanu Konfiguracja drukarki udostępnionej lokalnie W systemie Windows 9x/Me W systemach Windows NT 4.0/2000/XP Rozdział 5: OBSŁUGA DRUKARKI Konserwacja kasety z tonerem Rozprowadzanie toneru w kasecie Wymiana kasety z tonerem Czyszczenie drukarki Czyszczenie drukarki z zewnątrz Czyszczenie wnętrza drukarki Drukowanie stron konfiguracyjnych Materiały eksploatacyjne i części zamienne Rozdział 6: ROZWIĄZYWANIE PROBLEMÓW Rozwiązywanie problemów ó lista kontrolna Rozwiązywanie ogólnych problemów związanych z drukowaniem Usuwanie zakleszczeń papieru W miejscu pobierania papieru W pobliżu kasety z tonerem W obszarze odbioru papieru Wskazówki, dzięki którym można uniknąć zakleszczeń papieru podczas drukowania na papierze formatu A Wskazówki, dzięki którym można uniknąć zakleszczeń papieru Rozwiązywanie problemów z jakością wydruków Rozwiązywanie problemów związanych z komunikatami o błędach Typowe problemy w środowisku Windows Rozwiązywanie problemów z błędami PS Typowe problemy w środowisku Linux vi

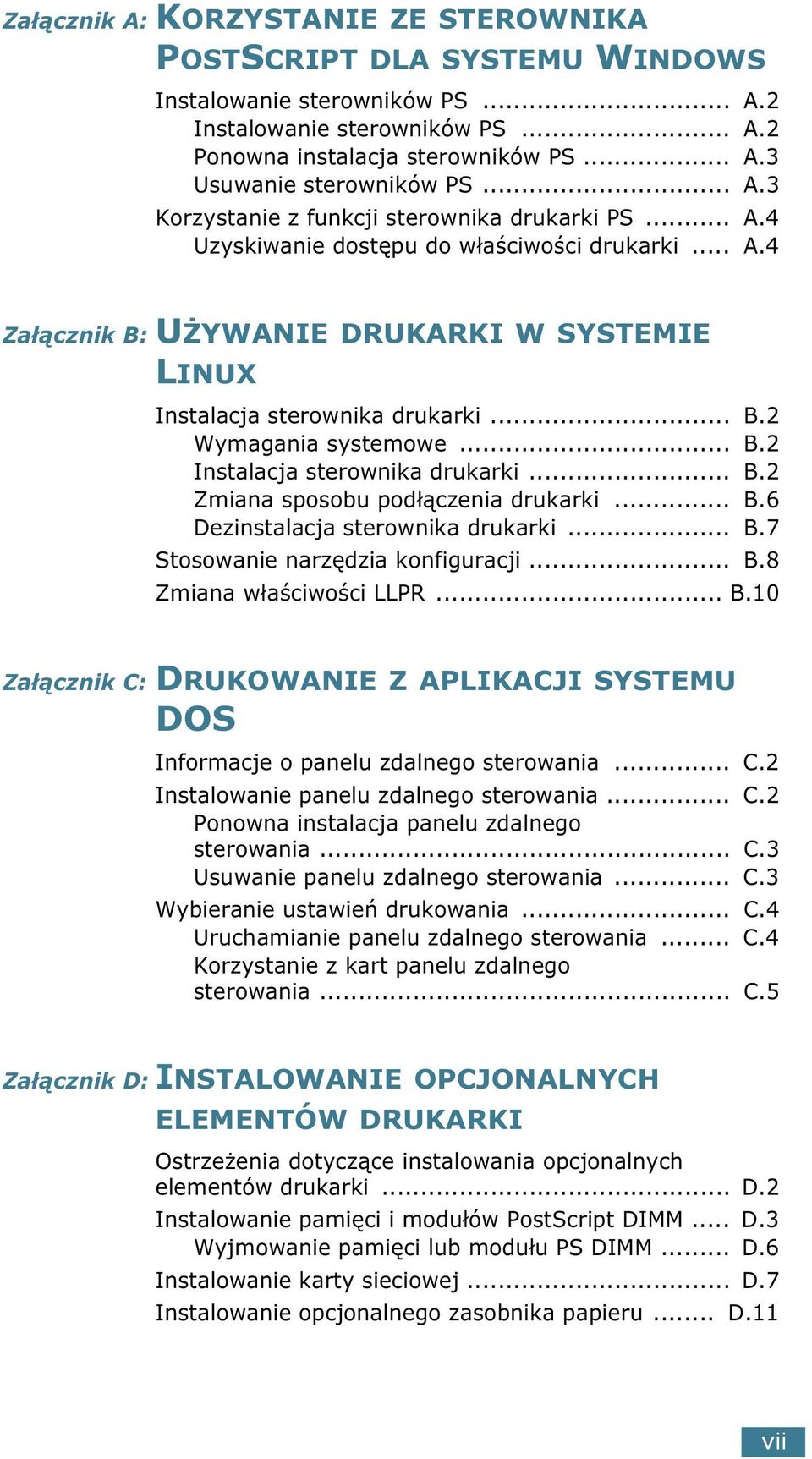

8 Załącznik A: KORZYSTANIE ZE STEROWNIKA POSTSCRIPT DLA SYSTEMU WINDOWS Instalowanie sterowników PS... A.2 Instalowanie sterowników PS... A.2 Ponowna instalacja sterowników PS... A.3 Usuwanie sterowników PS... A.3 Korzystanie z funkcji sterownika drukarki PS... A.4 Uzyskiwanie dostępu do właściwości drukarki... A.4 Załącznik B: UŻYWANIE DRUKARKI W SYSTEMIE LINUX Instalacja sterownika drukarki... B.2 Wymagania systemowe... B.2 Instalacja sterownika drukarki... B.2 Zmiana sposobu podłączenia drukarki... B.6 Dezinstalacja sterownika drukarki... B.7 Stosowanie narzędzia konfiguracji... B.8 Zmiana właściwości LLPR... B.10 Załącznik C: DRUKOWANIE Z APLIKACJI SYSTEMU DOS Informacje o panelu zdalnego sterowania... C.2 Instalowanie panelu zdalnego sterowania... C.2 Ponowna instalacja panelu zdalnego sterowania... C.3 Usuwanie panelu zdalnego sterowania... C.3 Wybieranie ustawień drukowania... C.4 Uruchamianie panelu zdalnego sterowania... C.4 Korzystanie z kart panelu zdalnego sterowania... C.5 Załącznik D: INSTALOWANIE OPCJONALNYCH ELEMENTÓW DRUKARKI Ostrzeżenia dotyczące instalowania opcjonalnych elementów drukarki... D.2 Instalowanie pamięci i modułów PostScript DIMM... D.3 Wyjmowanie pamięci lub modułu PS DIMM... D.6 Instalowanie karty sieciowej... D.7 Instalowanie opcjonalnego zasobnika papieru... D.11 vii

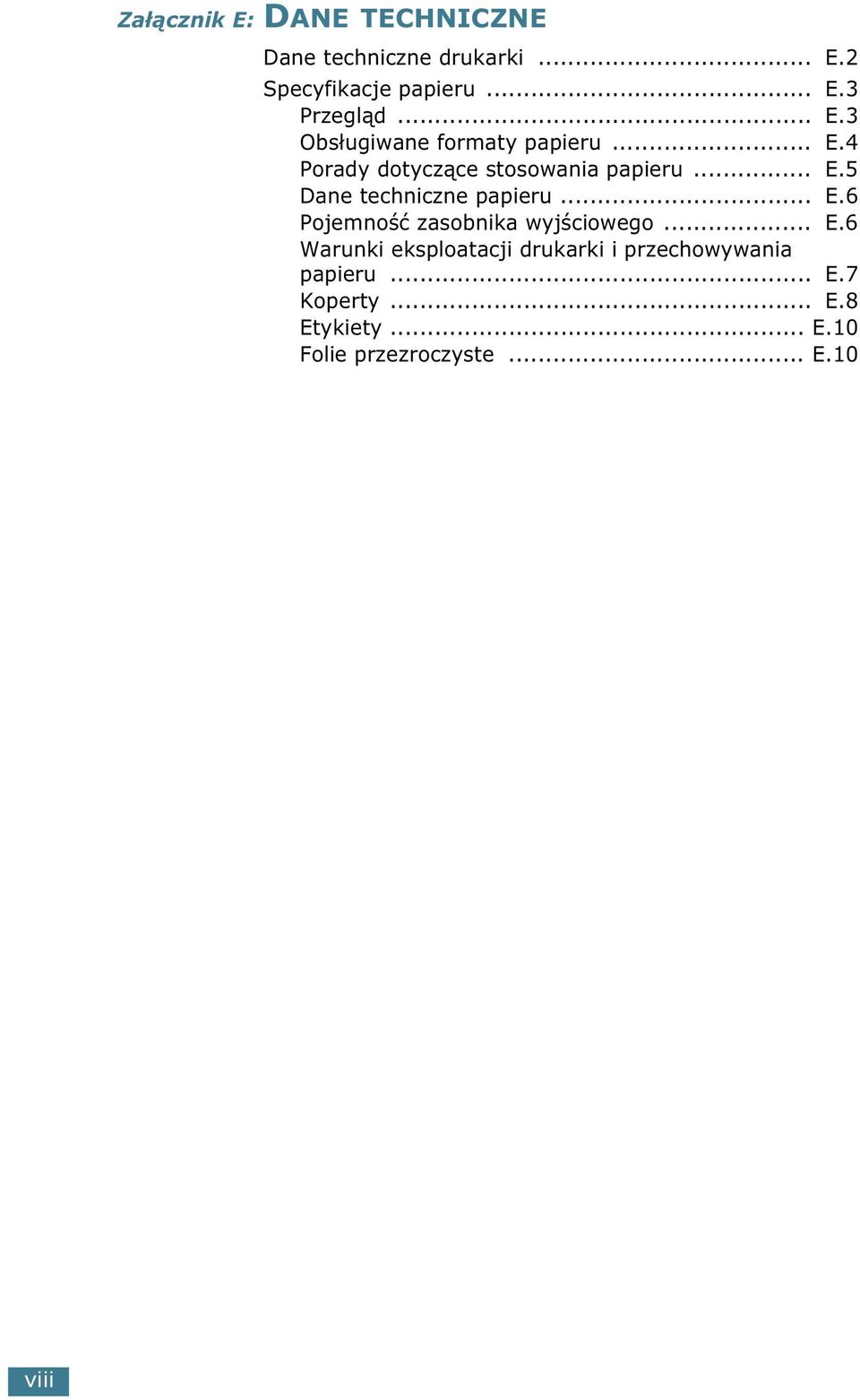

9 Załącznik E: DANE TECHNICZNE Dane techniczne drukarki... E.2 Specyfikacje papieru... E.3 Przegląd... E.3 Obsługiwane formaty papieru... E.4 Porady dotyczące stosowania papieru... E.5 Dane techniczne papieru... E.6 Pojemność zasobnika wyjściowego... E.6 Warunki eksploatacji drukarki i przechowywania papieru... E.7 Koperty... E.8 Etykiety... E.10 Folie przezroczyste... E.10 viii

10 Ważne ostrzeżenia i informacje dotyczące bezpieczeństwa Podczas użytkowania tego urządzenia należy stosować podane niżej środki ostrożności, aby zmniejszyć ryzyko pożaru, porażenia elektrycznego lub obrażeń ciała: 1 Przeczytaj uważnie wszystkie instrukcje. 2 Korzystając z urządzeń elektrycznych, postępuj rozważnie. 3 Przestrzegaj wszystkich ostrzeżeń i instrukcji znajdujących się na urządzeniu oraz w dokumentacji dostarczonej wraz z urządzeniem. 4 Gdyby instrukcja obsługi wydawała się sprzeczna z informacjami dotyczącymi bezpieczeństwa, informacje dotyczące bezpieczeństwa są ważniejsze. Instrukcja obsługi mogła zostać źle zrozumiana. Jeżeli nie możesz rozstrzygnąć takiej sprzeczności, zwróć się o pomoc do sprzedawcy lub przedstawiciela serwisu. 5 Przed czyszczeniem odłącz urządzenie od gniazdka elektrycznego. Nie używaj środków czyszczących w płynie lub aerozolu. Do czyszczenia używaj tylko wilgotnej szmatki. 6 Nie wolno umieszczać urządzenia na niestabilnym wózku, podstawie lub stole. Może ono spaść, powodując poważne szkody. 7 Nie umieszczaj urządzenia w pobliżu kaloryfera, grzejnika, klimatyzatora ani przewodu wentylacyjnego. 8 Nie wolno niczego stawiać na kablu zasilania ani umieszczać urządzenia w takim miejscu, że kable leżałyby w przejściu i ktoś mógłby je nadepnąć. 9 Nie przeciążaj gniazdek ściennych i przedłużaczy. Może to pogorszyć działanie sieci elektrycznej oraz spowodować pożar lub porażenie elektryczne. 10 Nie dopuszczaj do gryzienia kabli przez zwierzęta. 11 Nie wolno wkładać do urządzenia żadnych przedmiotów przez otwory w obudowie. Gdyby taki przedmiot dotknął miejsca pod napięciem, mógłby spowodować pożar lub porażenie elektryczne. Nie wolno wylewać na urządzenie płynów ani wlewać ich do wewnątrz. 12 Aby uniknąć porażenia elektrycznego, nie rozbieraj urządzenia na części. Jeżeli konieczna jest naprawa, przekaż urządzenie wykwalifikowanemu pracownikowi serwisu. Otwieranie lub zdejmowanie pokryw może grozić porażeniem elektrycznym lub powodować inne zagrożenia. Nieprawidłowy montaż może spowodować porażenie elektryczne podczas korzystania z urządzenia. ix

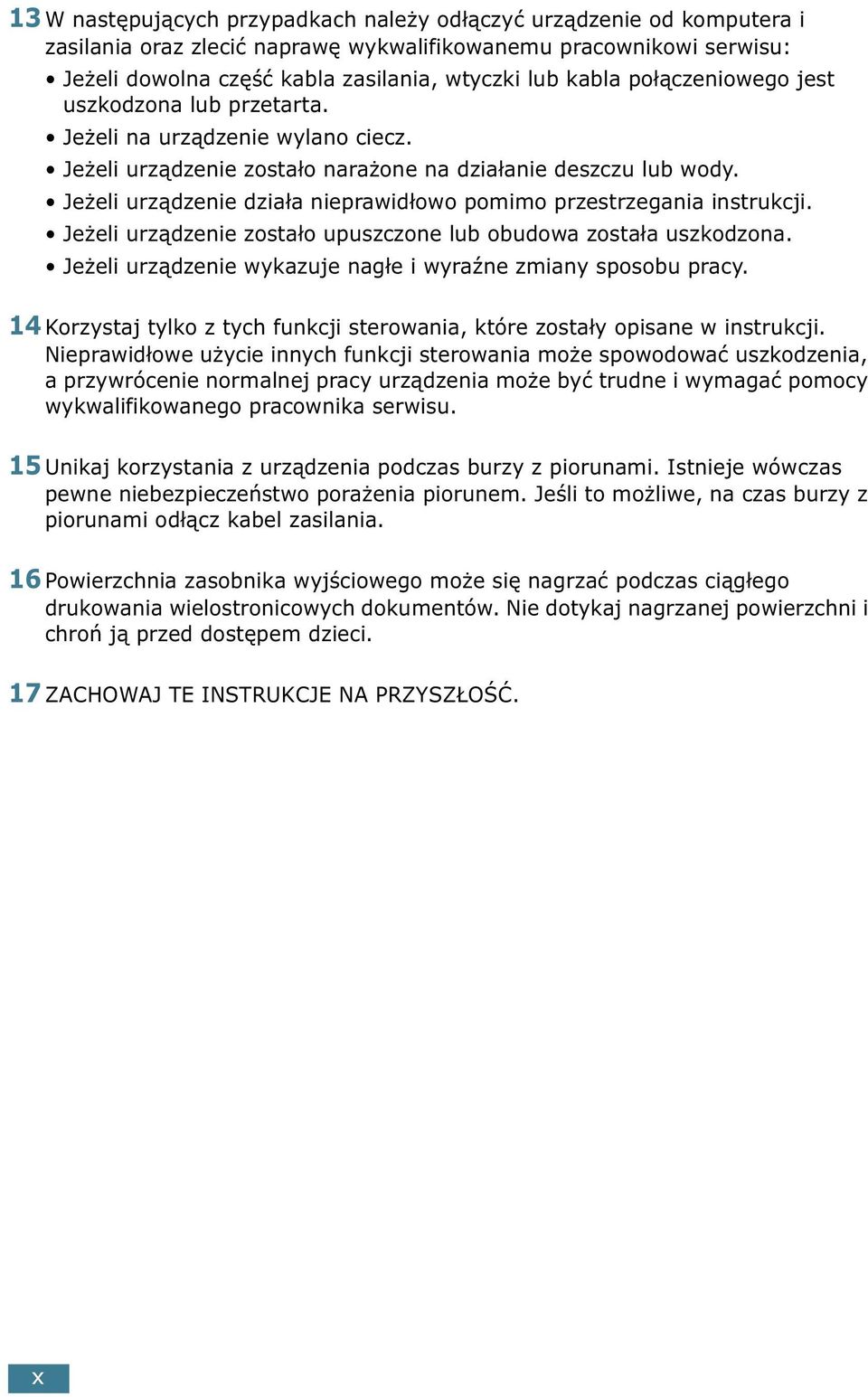

11 13 W następujących przypadkach należy odłączyć urządzenie od komputera i zasilania oraz zlecić naprawę wykwalifikowanemu pracownikowi serwisu: Jeżeli dowolna część kabla zasilania, wtyczki lub kabla połączeniowego jest uszkodzona lub przetarta. Jeżeli na urządzenie wylano ciecz. Jeżeli urządzenie zostało narażone na działanie deszczu lub wody. Jeżeli urządzenie działa nieprawidłowo pomimo przestrzegania instrukcji. Jeżeli urządzenie zostało upuszczone lub obudowa została uszkodzona. Jeżeli urządzenie wykazuje nagłe i wyraźne zmiany sposobu pracy. 14 Korzystaj tylko z tych funkcji sterowania, które zostały opisane w instrukcji. Nieprawidłowe użycie innych funkcji sterowania może spowodować uszkodzenia, a przywrócenie normalnej pracy urządzenia może być trudne i wymagać pomocy wykwalifikowanego pracownika serwisu. 15 Unikaj korzystania z urządzenia podczas burzy z piorunami. Istnieje wówczas pewne niebezpieczeństwo porażenia piorunem. Jeśli to możliwe, na czas burzy z piorunami odłącz kabel zasilania. 16 Powierzchnia zasobnika wyjściowego może się nagrzać podczas ciągłego drukowania wielostronicowych dokumentów. Nie dotykaj nagrzanej powierzchni i chroń ją przed dostępem dzieci. 17 ZACHOWAJ TE INSTRUKCJE NA PRZYSZŁOŚĆ. x

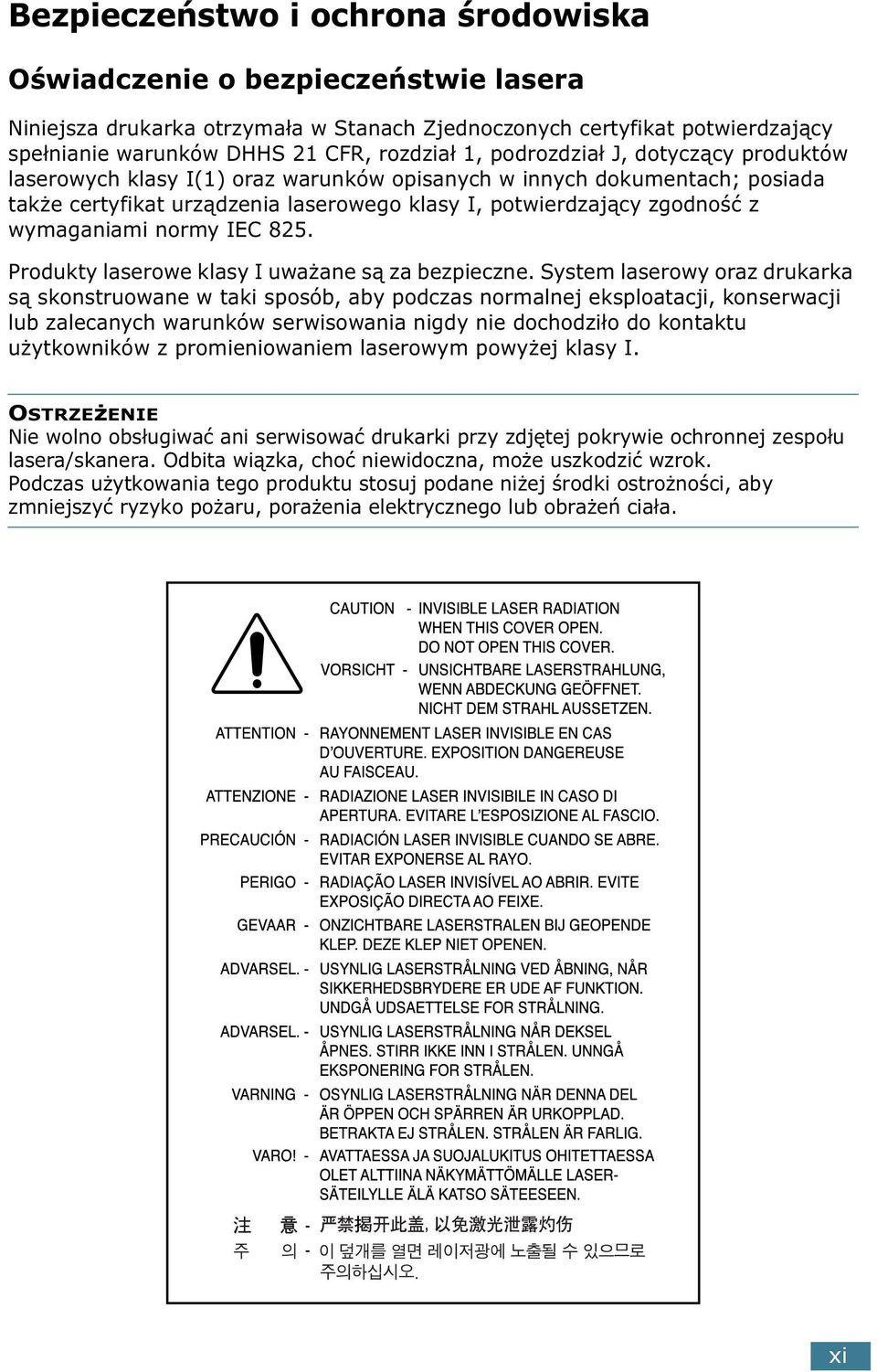

12 Bezpieczeństwo i ochrona środowiska Oświadczenie o bezpieczeństwie lasera Niniejsza drukarka otrzymała w Stanach Zjednoczonych certyfikat potwierdzający spełnianie warunków DHHS 21 CFR, rozdział 1, podrozdział J, dotyczący produktów laserowych klasy I(1) oraz warunków opisanych w innych dokumentach; posiada także certyfikat urządzenia laserowego klasy I, potwierdzający zgodność z wymaganiami normy IEC 825. Produkty laserowe klasy I uważane są za bezpieczne. System laserowy oraz drukarka są skonstruowane w taki sposób, aby podczas normalnej eksploatacji, konserwacji lub zalecanych warunków serwisowania nigdy nie dochodziło do kontaktu użytkowników z promieniowaniem laserowym powyżej klasy I. OSTRZEżENIE Nie wolno obsługiwać ani serwisować drukarki przy zdjętej pokrywie ochronnej zespołu lasera/skanera. Odbita wiązka, choć niewidoczna, może uszkodzić wzrok. Podczas użytkowania tego produktu stosuj podane niżej środki ostrożności, aby zmniejszyć ryzyko pożaru, porażenia elektrycznego lub obrażeń ciała. xi

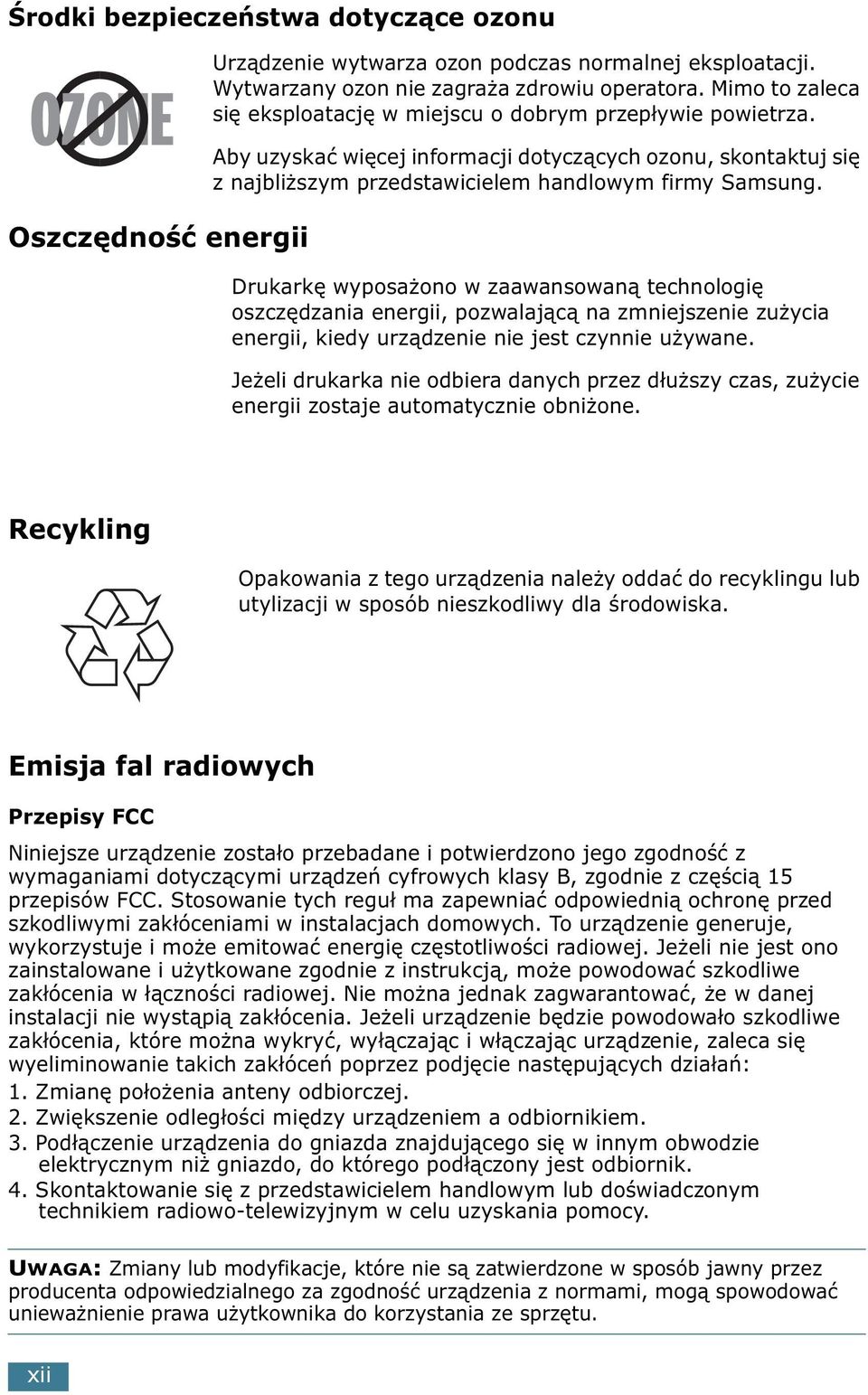

13 Środki bezpieczeństwa dotyczące ozonu Oszczędność energii Urządzenie wytwarza ozon podczas normalnej eksploatacji. Wytwarzany ozon nie zagraża zdrowiu operatora. Mimo to zaleca się eksploatację w miejscu o dobrym przepływie powietrza. Aby uzyskać więcej informacji dotyczących ozonu, skontaktuj się z najbliższym przedstawicielem handlowym firmy Samsung. Drukarkę wyposażono w zaawansowaną technologię oszczędzania energii, pozwalającą na zmniejszenie zużycia energii, kiedy urządzenie nie jest czynnie używane. Jeżeli drukarka nie odbiera danych przez dłuższy czas, zużycie energii zostaje automatycznie obniżone. Recykling Opakowania z tego urządzenia należy oddać do recyklingu lub utylizacji w sposób nieszkodliwy dla środowiska. Emisja fal radiowych Przepisy FCC Niniejsze urządzenie zostało przebadane i potwierdzono jego zgodność z wymaganiami dotyczącymi urządzeń cyfrowych klasy B, zgodnie z częścią 15 przepisów FCC. Stosowanie tych reguł ma zapewniać odpowiednią ochronę przed szkodliwymi zakłóceniami w instalacjach domowych. To urządzenie generuje, wykorzystuje i może emitować energię częstotliwości radiowej. Jeżeli nie jest ono zainstalowane i użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia w łączności radiowej. Nie można jednak zagwarantować, że w danej instalacji nie wystąpią zakłócenia. Jeżeli urządzenie będzie powodowało szkodliwe zakłócenia, które można wykryć, wyłączając i włączając urządzenie, zaleca się wyeliminowanie takich zakłóceń poprzez podjęcie następujących działań: 1. Zmianę położenia anteny odbiorczej. 2. Zwiększenie odległości między urządzeniem a odbiornikiem. 3. Podłączenie urządzenia do gniazda znajdującego się w innym obwodzie elektrycznym niż gniazdo, do którego podłączony jest odbiornik. 4. Skontaktowanie się z przedstawicielem handlowym lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy. UWAGA: Zmiany lub modyfikacje, które nie są zatwierdzone w sposób jawny przez producenta odpowiedzialnego za zgodność urządzenia z normami, mogą spowodować unieważnienie prawa użytkownika do korzystania ze sprzętu. xii

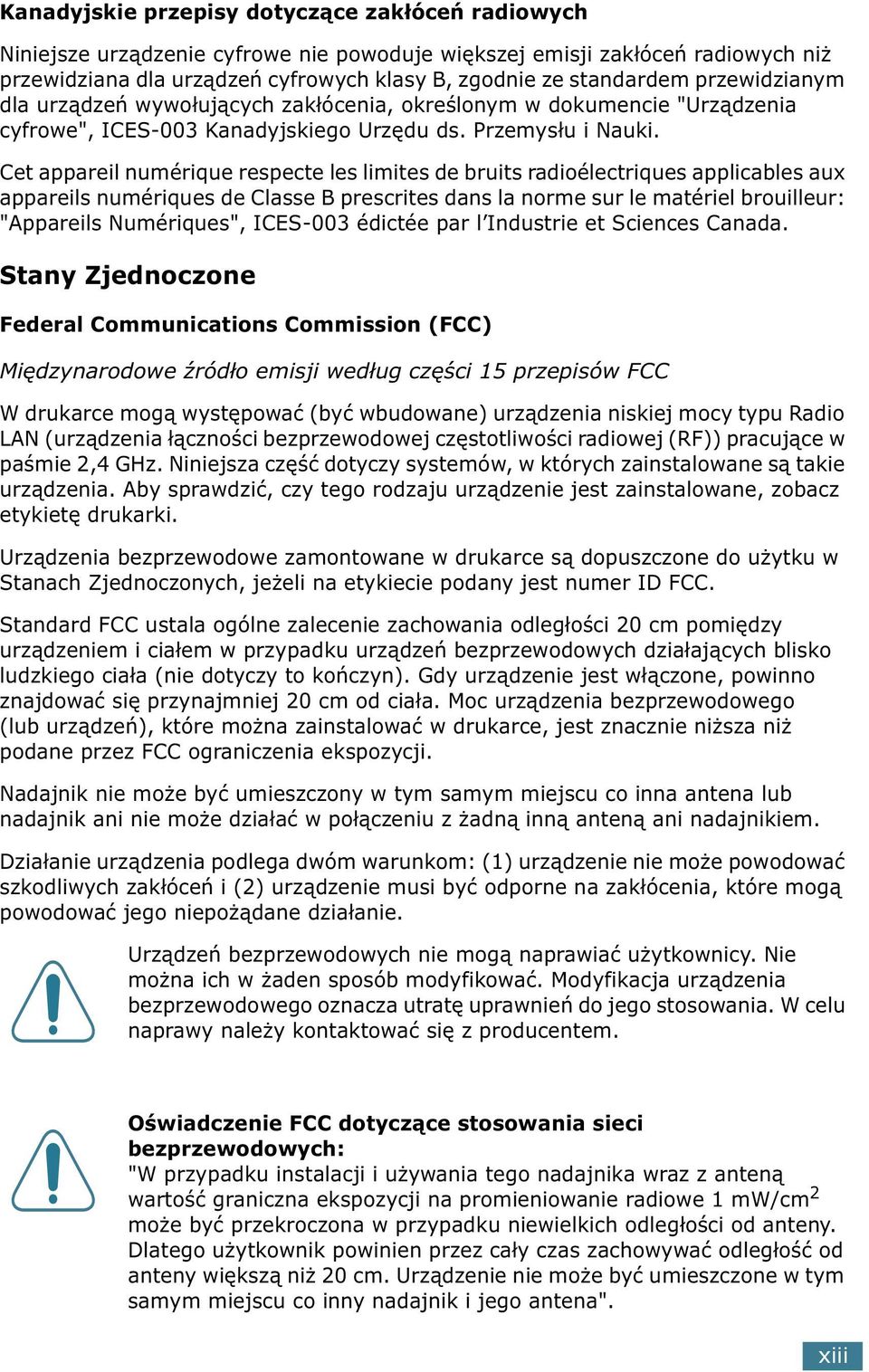

14 Kanadyjskie przepisy dotyczące zakłóceń radiowych Niniejsze urządzenie cyfrowe nie powoduje większej emisji zakłóceń radiowych niż przewidziana dla urządzeń cyfrowych klasy B, zgodnie ze standardem przewidzianym dla urządzeń wywołujących zakłócenia, określonym w dokumencie "Urządzenia cyfrowe", ICES-003 Kanadyjskiego Urzędu ds. Przemysłu i Nauki. Cet appareil numérique respecte les limites de bruits radioélectriques applicables aux appareils numériques de Classe B prescrites dans la norme sur le matériel brouilleur: "Appareils Numériques", ICES-003 édictée par l Industrie et Sciences Canada. Stany Zjednoczone Federal Communications Commission (FCC) Międzynarodowe źródło emisji według części 15 przepisów FCC W drukarce mogą występować (być wbudowane) urządzenia niskiej mocy typu Radio LAN (urządzenia łączności bezprzewodowej częstotliwości radiowej (RF)) pracujące w paśmie 2,4 GHz. Niniejsza część dotyczy systemów, w których zainstalowane są takie urządzenia. Aby sprawdzić, czy tego rodzaju urządzenie jest zainstalowane, zobacz etykietę drukarki. Urządzenia bezprzewodowe zamontowane w drukarce są dopuszczone do użytku w Stanach Zjednoczonych, jeżeli na etykiecie podany jest numer ID FCC. Standard FCC ustala ogólne zalecenie zachowania odległości 20 cm pomiędzy urządzeniem i ciałem w przypadku urządzeń bezprzewodowych działających blisko ludzkiego ciała (nie dotyczy to kończyn). Gdy urządzenie jest włączone, powinno znajdować się przynajmniej 20 cm od ciała. Moc urządzenia bezprzewodowego (lub urządzeń), które można zainstalować w drukarce, jest znacznie niższa niż podane przez FCC ograniczenia ekspozycji. Nadajnik nie może być umieszczony w tym samym miejscu co inna antena lub nadajnik ani nie może działać w połączeniu z żadną inną anteną ani nadajnikiem. Działanie urządzenia podlega dwóm warunkom: (1) urządzenie nie może powodować szkodliwych zakłóceń i (2) urządzenie musi być odporne na zakłócenia, które mogą powodować jego niepożądane działanie. Urządzeń bezprzewodowych nie mogą naprawiać użytkownicy. Nie można ich w żaden sposób modyfikować. Modyfikacja urządzenia bezprzewodowego oznacza utratę uprawnień do jego stosowania. W celu naprawy należy kontaktować się z producentem. Oświadczenie FCC dotyczące stosowania sieci bezprzewodowych: "W przypadku instalacji i używania tego nadajnika wraz z anteną wartość graniczna ekspozycji na promieniowanie radiowe 1 mw/cm 2 może być przekroczona w przypadku niewielkich odległości od anteny. Dlatego użytkownik powinien przez cały czas zachowywać odległość od anteny większą niż 20 cm. Urządzenie nie może być umieszczone w tym samym miejscu co inny nadajnik i jego antena". xiii

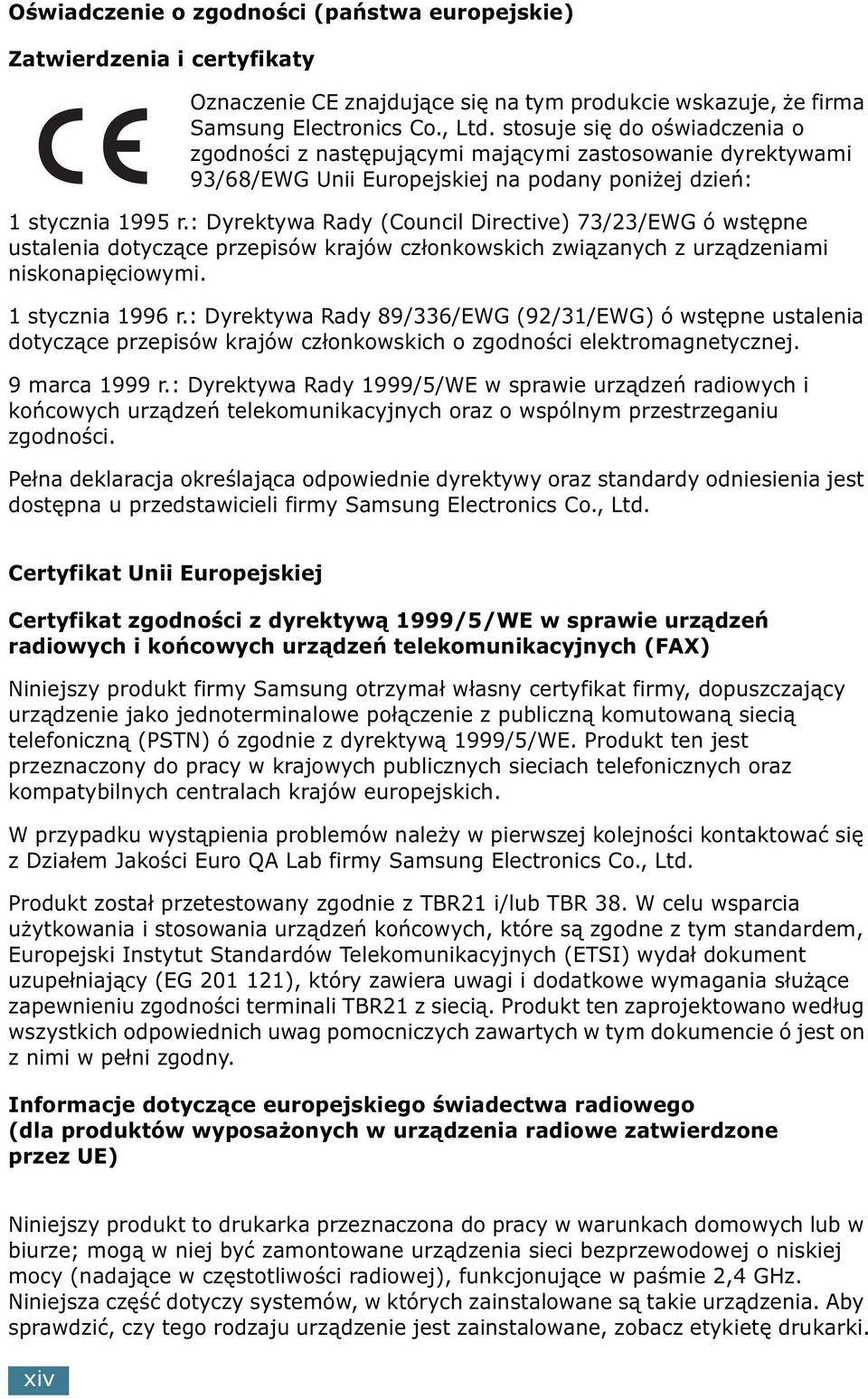

15 Oświadczenie o zgodności (państwa europejskie) Zatwierdzenia i certyfikaty Oznaczenie CE znajdujące się na tym produkcie wskazuje, że firma Samsung Electronics Co., Ltd. stosuje się do oświadczenia o zgodności z następującymi mającymi zastosowanie dyrektywami 93/68/EWG Unii Europejskiej na podany poniżej dzień: 1 stycznia 1995 r.: Dyrektywa Rady (Council Directive) 73/23/EWG ó wstępne ustalenia dotyczące przepisów krajów członkowskich związanych z urządzeniami niskonapięciowymi. 1 stycznia 1996 r.: Dyrektywa Rady 89/336/EWG (92/31/EWG) ó wstępne ustalenia dotyczące przepisów krajów członkowskich o zgodności elektromagnetycznej. 9 marca 1999 r.: Dyrektywa Rady 1999/5/WE w sprawie urządzeń radiowych i końcowych urządzeń telekomunikacyjnych oraz o wspólnym przestrzeganiu zgodności. Pełna deklaracja określająca odpowiednie dyrektywy oraz standardy odniesienia jest dostępna u przedstawicieli firmy Samsung Electronics Co., Ltd. Certyfikat Unii Europejskiej Certyfikat zgodności z dyrektywą 1999/5/WE w sprawie urządzeń radiowych i końcowych urządzeń telekomunikacyjnych (FAX) Niniejszy produkt firmy Samsung otrzymał własny certyfikat firmy, dopuszczający urządzenie jako jednoterminalowe połączenie z publiczną komutowaną siecią telefoniczną (PSTN) ó zgodnie z dyrektywą 1999/5/WE. Produkt ten jest przeznaczony do pracy w krajowych publicznych sieciach telefonicznych oraz kompatybilnych centralach krajów europejskich. W przypadku wystąpienia problemów należy w pierwszej kolejności kontaktować się z Działem Jakości Euro QA Lab firmy Samsung Electronics Co., Ltd. Produkt został przetestowany zgodnie z TBR21 i/lub TBR 38. W celu wsparcia użytkowania i stosowania urządzeń końcowych, które są zgodne z tym standardem, Europejski Instytut Standardów Telekomunikacyjnych (ETSI) wydał dokument uzupełniający (EG ), który zawiera uwagi i dodatkowe wymagania służące zapewnieniu zgodności terminali TBR21 z siecią. Produkt ten zaprojektowano według wszystkich odpowiednich uwag pomocniczych zawartych w tym dokumencie ó jest on z nimi w pełni zgodny. Informacje dotyczące europejskiego świadectwa radiowego (dla produktów wyposażonych w urządzenia radiowe zatwierdzone przez UE) Niniejszy produkt to drukarka przeznaczona do pracy w warunkach domowych lub w biurze; mogą w niej być zamontowane urządzenia sieci bezprzewodowej o niskiej mocy (nadające w częstotliwości radiowej), funkcjonujące w paśmie 2,4 GHz. Niniejsza część dotyczy systemów, w których zainstalowane są takie urządzenia. Aby sprawdzić, czy tego rodzaju urządzenie jest zainstalowane, zobacz etykietę drukarki. xiv

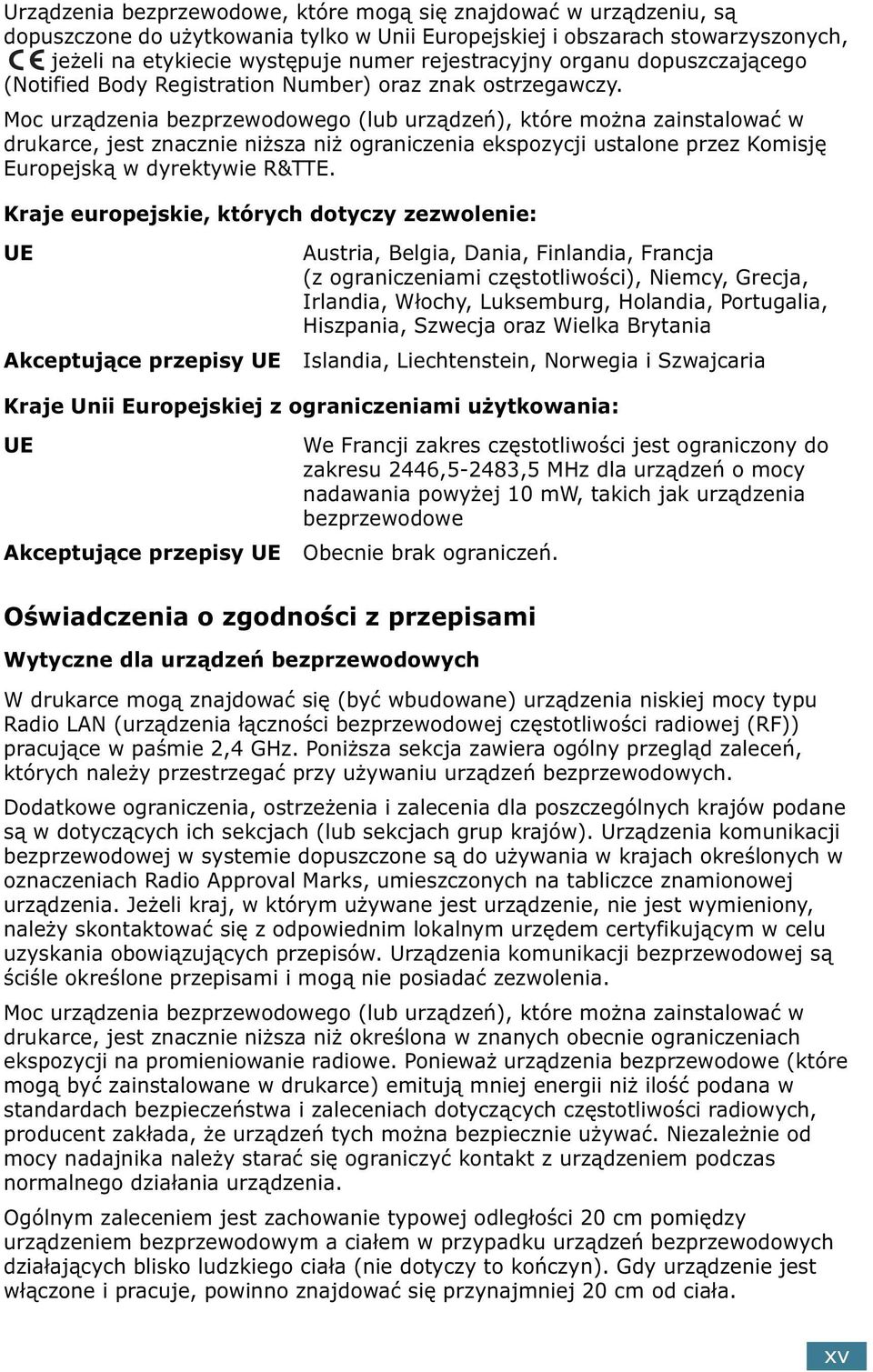

16 Urządzenia bezprzewodowe, które mogą się znajdować w urządzeniu, są dopuszczone do użytkowania tylko w Unii Europejskiej i obszarach stowarzyszonych, jeżeli na etykiecie występuje numer rejestracyjny organu dopuszczającego (Notified Body Registration Number) oraz znak ostrzegawczy. Moc urządzenia bezprzewodowego (lub urządzeń), które można zainstalować w drukarce, jest znacznie niższa niż ograniczenia ekspozycji ustalone przez Komisję Europejską w dyrektywie R&TTE. Kraje europejskie, których dotyczy zezwolenie: UE Akceptujące przepisy UE Austria, Belgia, Dania, Finlandia, Francja (z ograniczeniami częstotliwości), Niemcy, Grecja, Irlandia, Włochy, Luksemburg, Holandia, Portugalia, Hiszpania, Szwecja oraz Wielka Brytania Islandia, Liechtenstein, Norwegia i Szwajcaria Kraje Unii Europejskiej z ograniczeniami użytkowania: UE Akceptujące przepisy UE We Francji zakres częstotliwości jest ograniczony do zakresu 2446,5-2483,5 MHz dla urządzeń o mocy nadawania powyżej 10 mw, takich jak urządzenia bezprzewodowe Obecnie brak ograniczeń. Oświadczenia o zgodności z przepisami Wytyczne dla urządzeń bezprzewodowych W drukarce mogą znajdować się (być wbudowane) urządzenia niskiej mocy typu Radio LAN (urządzenia łączności bezprzewodowej częstotliwości radiowej (RF)) pracujące w paśmie 2,4 GHz. Poniższa sekcja zawiera ogólny przegląd zaleceń, których należy przestrzegać przy używaniu urządzeń bezprzewodowych. Dodatkowe ograniczenia, ostrzeżenia i zalecenia dla poszczególnych krajów podane są w dotyczących ich sekcjach (lub sekcjach grup krajów). Urządzenia komunikacji bezprzewodowej w systemie dopuszczone są do używania w krajach określonych w oznaczeniach Radio Approval Marks, umieszczonych na tabliczce znamionowej urządzenia. Jeżeli kraj, w którym używane jest urządzenie, nie jest wymieniony, należy skontaktować się z odpowiednim lokalnym urzędem certyfikującym w celu uzyskania obowiązujących przepisów. Urządzenia komunikacji bezprzewodowej są ściśle określone przepisami i mogą nie posiadać zezwolenia. Moc urządzenia bezprzewodowego (lub urządzeń), które można zainstalować w drukarce, jest znacznie niższa niż określona w znanych obecnie ograniczeniach ekspozycji na promieniowanie radiowe. Ponieważ urządzenia bezprzewodowe (które mogą być zainstalowane w drukarce) emitują mniej energii niż ilość podana w standardach bezpieczeństwa i zaleceniach dotyczących częstotliwości radiowych, producent zakłada, że urządzeń tych można bezpiecznie używać. Niezależnie od mocy nadajnika należy starać się ograniczyć kontakt z urządzeniem podczas normalnego działania urządzenia. Ogólnym zaleceniem jest zachowanie typowej odległości 20 cm pomiędzy urządzeniem bezprzewodowym a ciałem w przypadku urządzeń bezprzewodowych działających blisko ludzkiego ciała (nie dotyczy to kończyn). Gdy urządzenie jest włączone i pracuje, powinno znajdować się przynajmniej 20 cm od ciała. xv

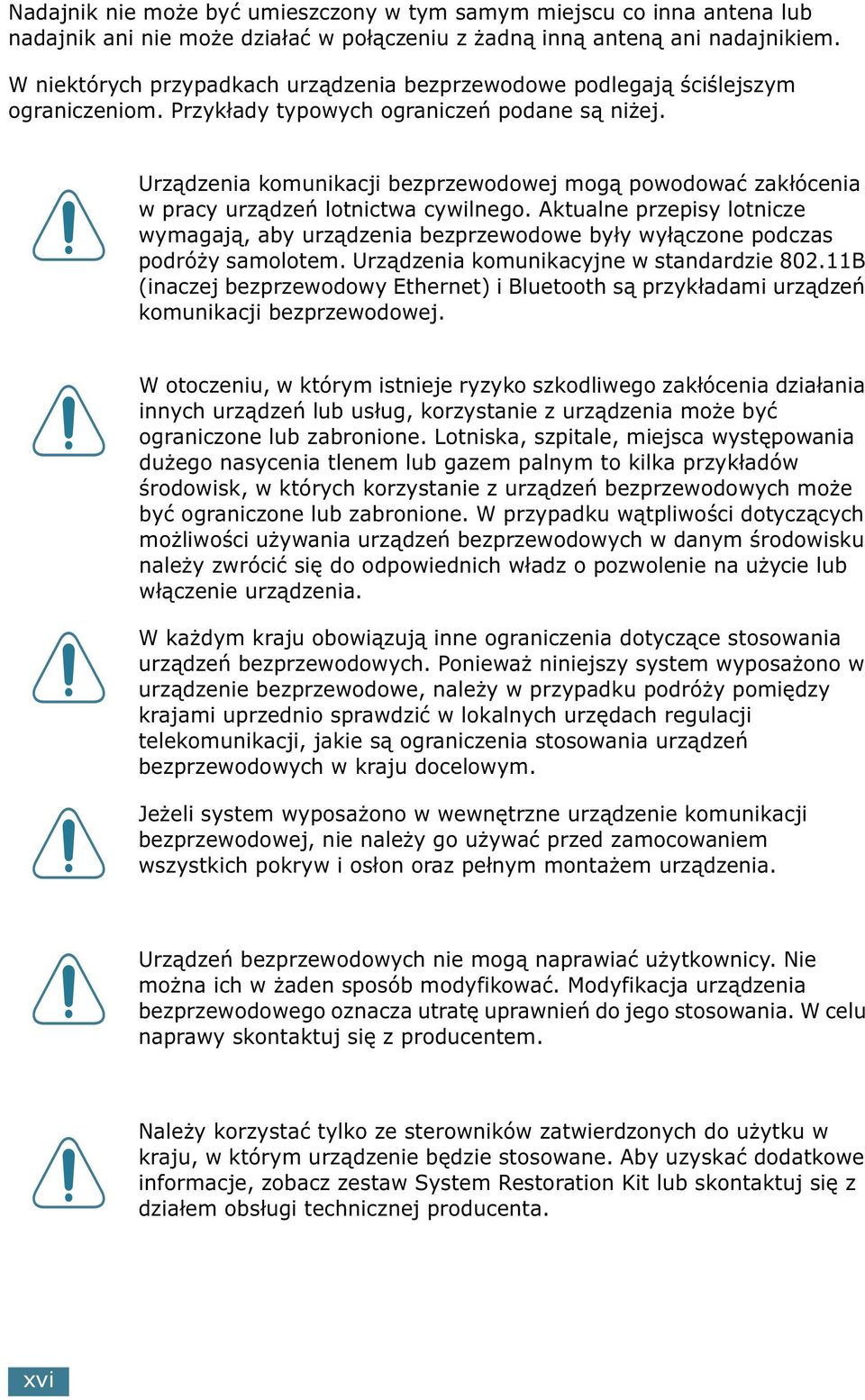

17 Nadajnik nie może być umieszczony w tym samym miejscu co inna antena lub nadajnik ani nie może działać w połączeniu z żadną inną anteną ani nadajnikiem. W niektórych przypadkach urządzenia bezprzewodowe podlegają ściślejszym ograniczeniom. Przykłady typowych ograniczeń podane są niżej. Urządzenia komunikacji bezprzewodowej mogą powodować zakłócenia w pracy urządzeń lotnictwa cywilnego. Aktualne przepisy lotnicze wymagają, aby urządzenia bezprzewodowe były wyłączone podczas podróży samolotem. Urządzenia komunikacyjne w standardzie B (inaczej bezprzewodowy Ethernet) i Bluetooth są przykładami urządzeń komunikacji bezprzewodowej. W otoczeniu, w którym istnieje ryzyko szkodliwego zakłócenia działania innych urządzeń lub usług, korzystanie z urządzenia może być ograniczone lub zabronione. Lotniska, szpitale, miejsca występowania dużego nasycenia tlenem lub gazem palnym to kilka przykładów środowisk, w których korzystanie z urządzeń bezprzewodowych może być ograniczone lub zabronione. W przypadku wątpliwości dotyczących możliwości używania urządzeń bezprzewodowych w danym środowisku należy zwrócić się do odpowiednich władz o pozwolenie na użycie lub włączenie urządzenia. W każdym kraju obowiązują inne ograniczenia dotyczące stosowania urządzeń bezprzewodowych. Ponieważ niniejszy system wyposażono w urządzenie bezprzewodowe, należy w przypadku podróży pomiędzy krajami uprzednio sprawdzić w lokalnych urzędach regulacji telekomunikacji, jakie są ograniczenia stosowania urządzeń bezprzewodowych w kraju docelowym. Jeżeli system wyposażono w wewnętrzne urządzenie komunikacji bezprzewodowej, nie należy go używać przed zamocowaniem wszystkich pokryw i osłon oraz pełnym montażem urządzenia. Urządzeń bezprzewodowych nie mogą naprawiać użytkownicy. Nie można ich w żaden sposób modyfikować. Modyfikacja urządzenia bezprzewodowego oznacza utratę uprawnień do jego stosowania. W celu naprawy skontaktuj się z producentem. Należy korzystać tylko ze sterowników zatwierdzonych do użytku w kraju, w którym urządzenie będzie stosowane. Aby uzyskać dodatkowe informacje, zobacz zestaw System Restoration Kit lub skontaktuj się z działem obsługi technicznej producenta. xvi

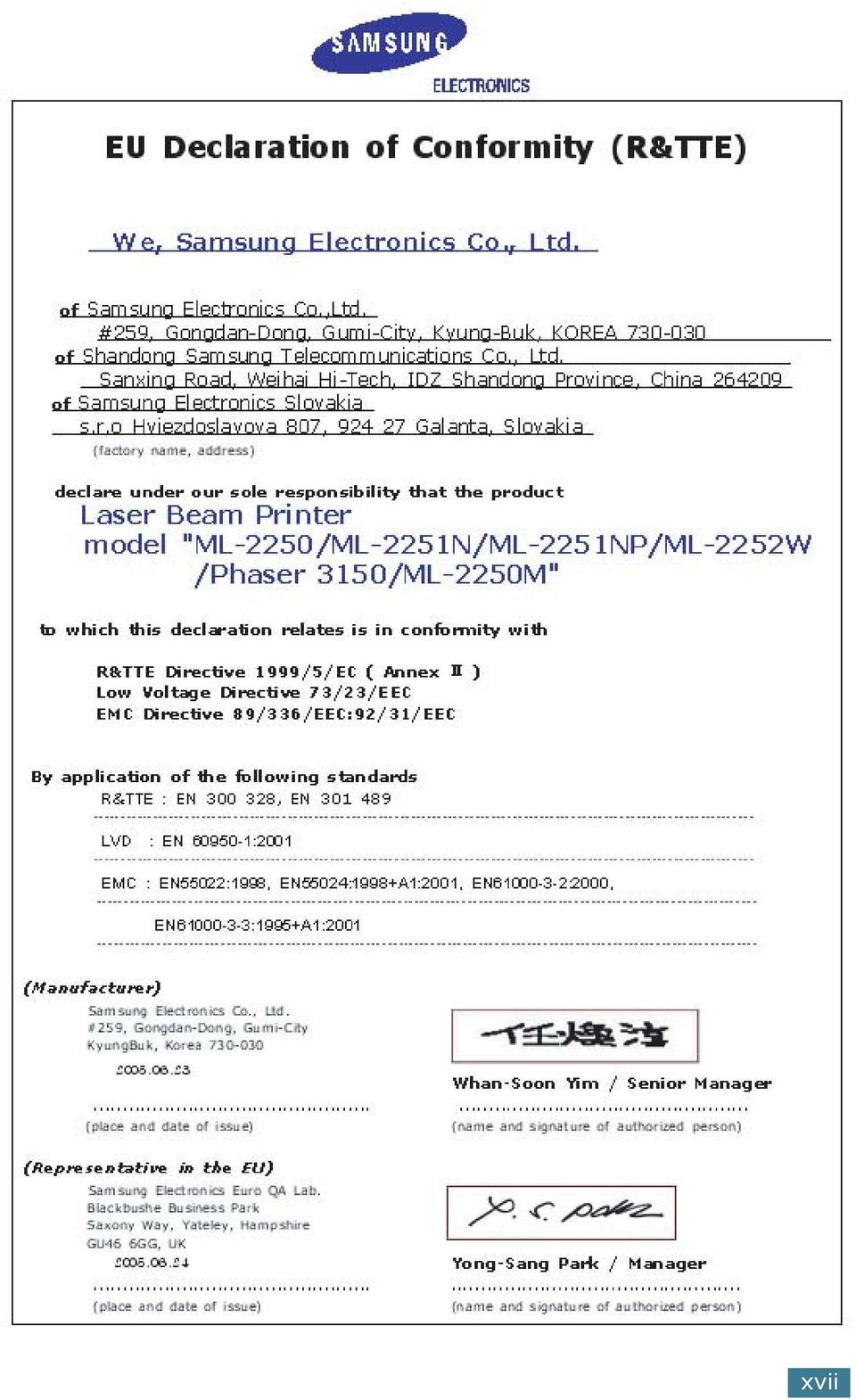

18 xvii

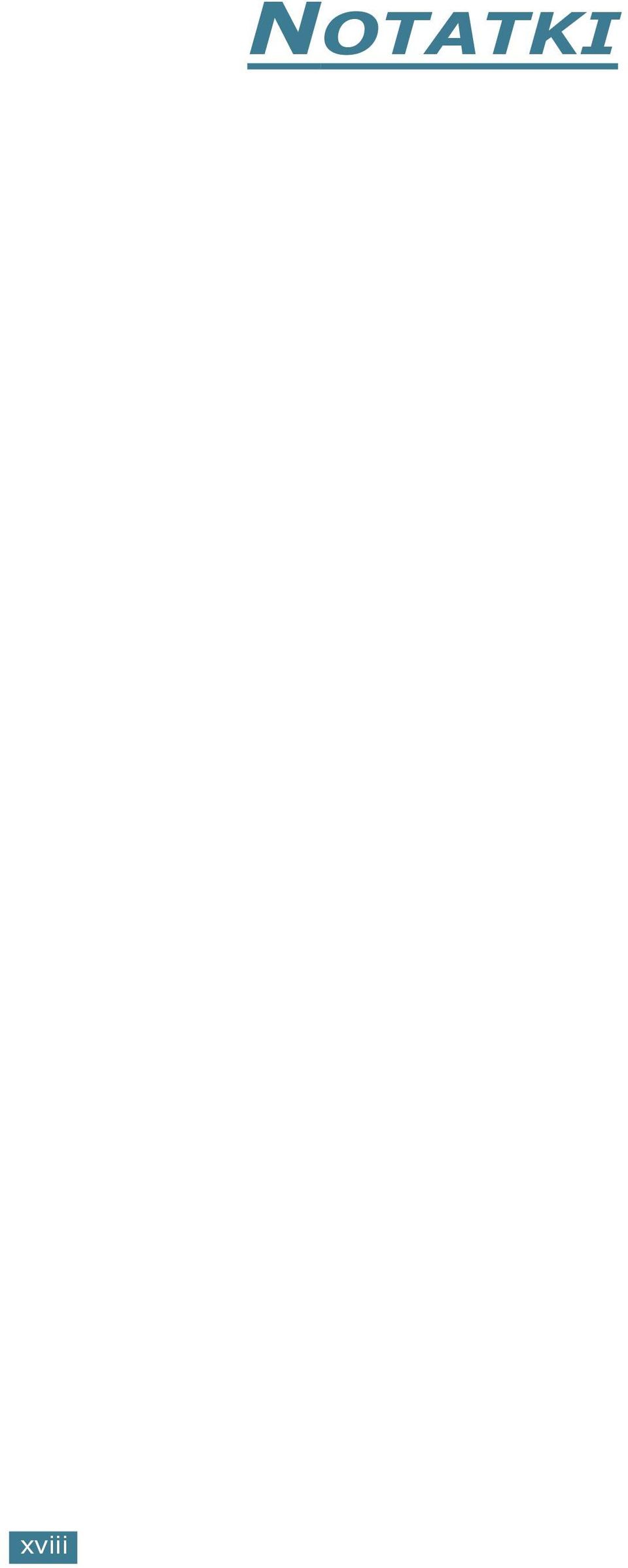

19 xviii NOTATKI

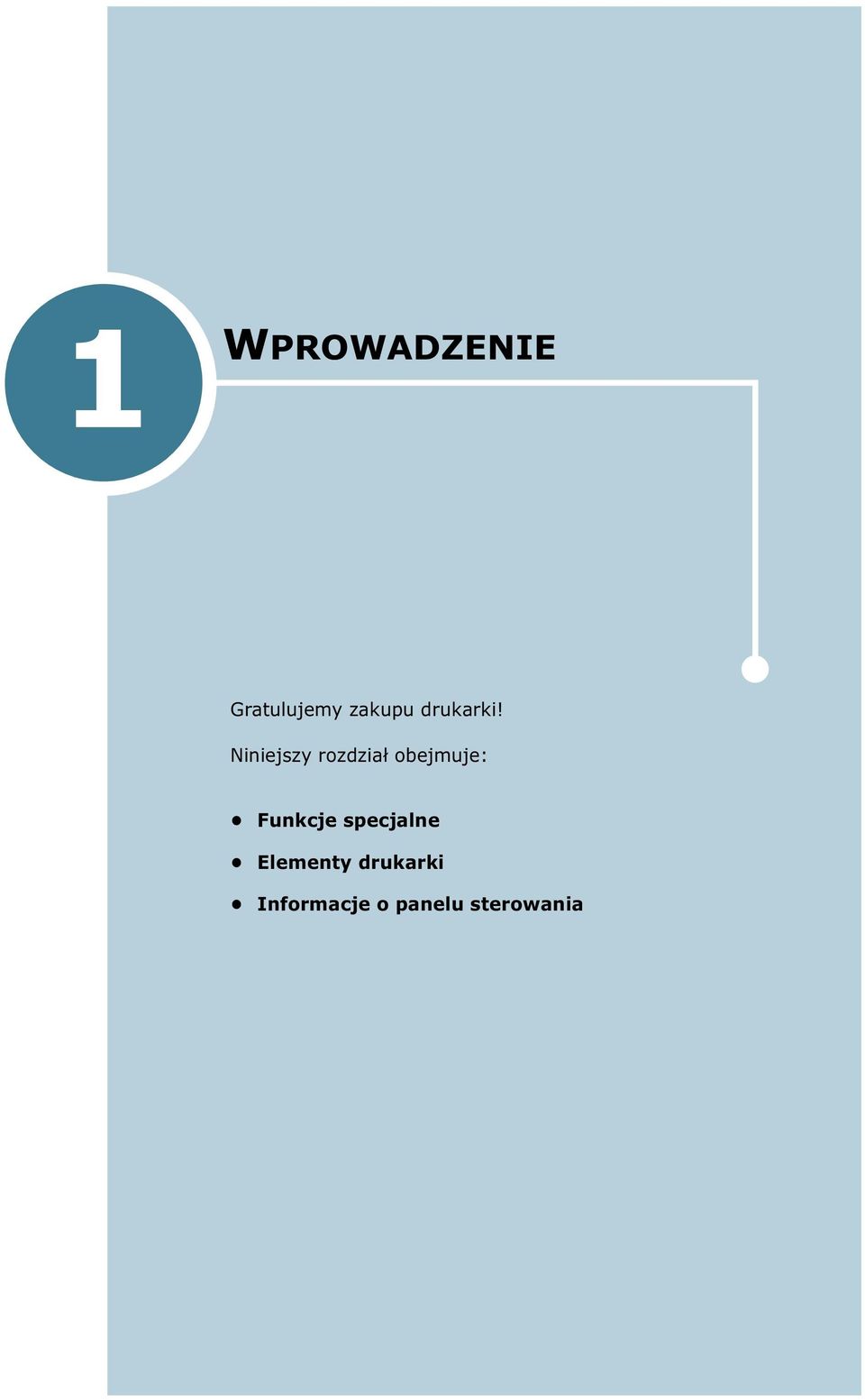

20 1 WPROWADZENIE Gratulujemy zakupu drukarki! Niniejszy rozdział obejmuje: Funkcje specjalne Elementy drukarki Informacje o panelu sterowania

21 Funkcje specjalne Nowa drukarka posiada specjalne funkcje, które poprawiają jakość drukowania i dają przewagę nad konkurencją. Urządzenie zapewnia: Drukowanie z doskonałą jakością i dużą szybkością Można uzyskać efektywną rozdzielczość wyjściową wydruku równą 1200 dpi. Patrz str Drukarka drukuje z szybkością do 22 stron na minutę (rozmiar Letter) i do 20 stron na minutę (rozmiar A4). Wygodne podawanie papieru 50-kartkowy Zasobnik uniwersalny obsługuje papier z nadrukiem listowym, koperty, etykiety, folie przezroczyste, materiały niestandardowe, pocztówki oraz papier o dużej gramaturze. Standardowy 250-kartkowy zasobnik wejściowy (Zasobnik 1) oraz opcjonalny 250-kartkowy zasobnik wejściowy (Zasobnik 2) obsługują wszystkie standardowe rozmiary papieru. Dwa zasobniki wyjściowe - do wyboru górny zasobnik wyjściowy (zadrukowaną stroną do dołu) albo tylny zasobnik wyjściowy (zadrukowaną stroną do góry) - zapewniają wygodny dostęp. Możliwość zastosowania prostej drogi papieru z zasobnika uniwersalnego do tylnego zasobnika wyjściowego. Tworzenie profesjonalnych dokumentów Dear ABC Regards WORLD BEST Dokumenty można dostosowywać do własnych potrzeb za pomocą znaków wodnych, np. "Poufne". Patrz str Drukowanie plakatów. Tekst i obrazy na każdej stronie dokumentu są powiększane i drukowane na całej wybranej kartce papieru. Po wydrukowaniu dokumentu należy obciąć białe brzegi każdej kartki. Następnie należy skleić kartki razem, aby uzyskać plakat. Patrz str WPROWADZENIE

22 Oszczędność czasu i pieniędzy Ta drukarka umożliwia korzystanie z trybu oszczędzania toneru w celu zaoszczędzenia toneru. Patrz str W celu zaoszczędzenia papieru można wydrukować kilka stron na jednej kartce papieru (drukowanie w trybie N-Up). Patrz str Formularze i listy z nadrukami można drukować na zwykłym papierze. Patrz "Stosowanie nakładek" na str Drukarka umożliwia oszczędzanie energii elektrycznej przez znaczne zmniejszenie jej zużycia, kiedy nie są drukowane żadne dokumenty. 1 Drukowanie w różnych środowiskach Drukarkę można stosować w środowiskach Windows 95/98/Me/NT 4.0/2000/XP. Drukarka jest zgodna z systemem Linux. Drukarka jest wyposażona zarówno w interfejs równoległy, jak i USB. Możliwe jest drukowanie w środowisku sieciowym. Modele ML-2251N i ML-2252W są wyposażone we wbudowany interfejs sieciowy 10/100 Base TX. Drukarka ML-2252W posiada również bezprzewodowy interfejs sieciowy. Do drukarki ML-2250 należy jednak dołączyć opcjonalną kartę interfejsu sieciowego, aby można było drukować w sieci. Rozszerzanie możliwości drukarki Drukarka ma 16 MB pamięci, którą można rozszerzyć do 144 MB. Opcjonalny układ pamięci DIMM (PS) do emulacji PostScript 3 z obsługą 136 krojów czcionek zapewnia możliwość drukowania w trybie PS. Interfejs sieciowy umożliwia drukowanie w sieci. Do drukarki ML-2250 można dodać opcjonalną kartę interfejsu sieciowego. Modele ML-2251N i ML-2252W są wyposażone we wbudowany interfejs sieciowy 10/100 Base TX. Drukarka ML-2252W posiada również bezprzewodowy interfejs sieciowy. * Emulacja PostScript 3 (c) Copyright Zoran Corporation. Wszelkie prawa zastrzeżone. Zoran, logo Zoran, IPS/PS3 i OneImage są znakami towarowymi firmy Zoran Corporation. * 136 krojów czcionek PS3 Zawiera UFST i MicroType firmy Agfa Monotype Corporation. WPROWADZENIE 1.3

23 Funkcje drukarki Poniższa tabela przedstawia ogólny przegląd funkcji obsługiwanych przez drukarkę. (S: standard, O: opcja) Funkcje ML-2250 ML-2251N ML-2252W Interfejs równoległy IEEE 1284 S S S Interfejs USB 2.0 S S S Karta sieciowa (Ethernet 10/100 Base TX) Bezprzewodowa sieć LAN (802.11b Wireless LAN) O S S O O S Emulacja PostScript O O O 1.4 WPROWADZENIE

24 Elementy drukarki Widok z przodu 1 Wspornik zasobnika wyjściowego Pokrywa przednia Górny zasobnik wyjściowy (zadrukowaną stroną do dołu) Panel sterowania Pokrywa płyty sterowania Kaseta z tonerem Zasobnik 1 (podajnik papieru na 250 kartek) Opcjonalny zasobnik 2 (podajnik papieru na 250 kartek) Wyłącznik zasilania Zasobnik uniwersalny Wskaźnik poziomu papieru WPROWADZENIE 1.5

25 Widok z tyłu Tylny zasobnik wyjściowy (zadrukowaną stroną do góry) Górny zasobnik wyjściowy (zadrukowaną stroną do dołu) Pokrywa płyty sterowania (Otwórz, aby zainstalować akcesoria opcjonalne.) Gniazdo zasilania Port sieci (ML-2250: opcja ML-2251N, ML-2252W: standard) Port USB Port anteny sieci bezprzewodowej (ML-2250, ML-2251N: opcja ML-2252W: standard) Port równoległy Złącze kabla opcjonalnego zasobnika 2 *Na powyższym rysunku jest przedstawiona drukarka ML-2252W. 1.6 WPROWADZENIE

26 Informacje o panelu sterowania 1 Diody LED On Line/Error i Toner Save Dioda LED Opis Jeżeli dioda On Line/Error świeci na zielono, drukarka jest gotowa do drukowania. Jeżeli dioda On Line/Error świeci na czerwono, w drukarce wystąpił błąd, na przykład zakleszczony papier, brak papieru, otwarta pokrywa lub brak kasety z tonerem. Patrz "Rozwiązywanie problemów związanych z komunikatami o błędach" na str Jeżeli w trakcie pobierania danych przez drukarkę zostanie naciśnięty przycisk Cancel, dioda LED On Line/Error miga na czerwono, co oznacza anulowanie drukowania. Jeżeli w trybie podawania ręcznego zabraknie papieru w zasobniku uniwersalnym, dioda LED On Line/Error miga na czerwono. Po załadowaniu papieru do zasobnika uniwersalnego dioda LED przestaje migać. Gdy drukarka odbiera dane, dioda LED On Line/Error powoli miga na zielono. Gdy odebrane dane są drukowane, dioda LED On Line/Error szybko miga na zielono. Jeżeli przycisk Cancel zostanie wciśnięty na pół sekundy w trybie gotowości, dioda zaświeci się i zostanie włączony tryb oszczędzania toneru. Po ponownym naciśnięciu tego przycisku dioda LED przestanie świecić i zostanie wyłączony tryb oszczędzania toneru. WPROWADZENIE 1.7

27 Dioda LED Opis Jeżeli migają diody LED On Line/Error i Toner Save, w drukarce wystąpił problem. Aby rozwiązać ten problem, zapoznaj się z rozdziałem "Rozwiązywanie problemów związanych z komunikatami o błędach" na str Przycisk Cancel Funkcja Drukowanie strony demonstracyjnej Drukowanie stron konfiguracji Domyślne ustawienia karty sieciowej (Jeżeli karta sieciowa jest używana) Podawanie ręczne Czyszczenie wnętrza drukarki Anulowanie zadania drukowania Włączanie/ wyłączanie trybu oszczędzania toneru Opis W trybie gotowości naciśnij i przytrzymaj ten przycisk przez mniej wiecej 2 sekundy, aż do chwili, gdy diody LED zaczną powoli migać. W trybie gotowości naciśnij i przytrzymaj ten przycisk przez mniej więcej 6 sekund, aż do chwili, gdy diody LED zaczną powoli migać. Jeżeli drukarka ma kartę sieciową, strona konfiguracji sieci zostanie wydrukowana wraz ze stroną konfiguracji drukarki. W trybie gotowości naciśnij i przytrzymaj ten przycisk przez mniej więcej 20 sekund, aż do chwili, gdy diody LED zaczną powoli migać. Spowoduje to przywrócenie domyślnych ustawień fabrycznych konfiguracji sieci. Ustawienie to będzie aktywne dopiero po ponownym uruchomieniu drukarki. Przycisk ten należy nacisnąć za każdym razem po włożeniu papieru do zasobnika uniwersalnego, jeżeli w wykorzystywanej aplikacji Podajnik ręczny został wybrany jako Źródło. Szczegółowe informacje podano w rozdziale "Korzystanie z trybu podawania ręcznego" na str W trybie gotowości naciśnij i przytrzymaj ten przycisk przez mniej więcej 10 sekund, aż do chwili, gdy diody LED zaczną świecić. Po oczyszczeniu drukarki zostanie wydrukowany jeden "arkusz czyszczenia" (patrz str. 5.7). Przycisk ten naciska się w trakcie drukowania. Dioda LED On Line/Error zacznie migać i jednocześnie zadanie drukowania zostanie usunięte zarówno z drukarki, jak i z komputera, a następnie drukarka powróci do trybu gotowości. Może to chwilę potrwać, w zależności od rozmiaru zadania drukowania. W trybie gotowości naciśnięcie tego przycisku spowoduje włączenie lub wyłączenie trybu oszczędzania toneru. Szczegółowe informacje podano w rozdziale "Korzystanie z trybu oszczędzania toneru" na str WPROWADZENIE

28 2 INSTALOWANIE DRUKARKI W tym rozdziale zostały podane szczegółowe informacje dotyczące instalowania drukarki. Niniejszy rozdział obejmuje: Rozpakowywanie Instalowanie kasety z tonerem Ładowanie papieru Podłączanie kabla drukarki Włączanie drukarki Drukowanie strony demonstracyjnej Instalacja oprogramowania drukarki Przeglądanie Podręcznika użytkownika

29 Rozpakowywanie 1 Wyjmij drukarkę i wszystkie akcesoria z opakowania. Upewnij się, że drukarkę zapakowano wraz z następującymi elementami: Kaseta z tonerem Kabel zasilania Płyta CD-ROM Skrócony podręcznik instalacji UWAGI: Jeżeli brakuje jednego z wymienionych elementów lub jest on uszkodzony, proszę natychmiast powiadomić sprzedawcę. Dołączone elementy mogą się różnić w zależności od kraju sprzedaży. Płyta CD-ROM zawiera sterownik drukarki, Podręcznik użytkownika oraz program Adobe Acrobat Reader. 2 Ostrożnie zdejmij z drukarki taśmy zabezpieczające. 2.2 INSTALOWANIE DRUKARKI

30 Wybór miejsca Urządzenie należy ustawić na równej, stabilnej powierzchni, w pomieszczeniu o wielkości zapewniającej właściwą cyrkulację powietrza. Pozostaw wolne miejsce, aby umożliwić otwieranie pokryw i zasobników. Obszar powinien być dobrze wentylowany i powinien znajdować się z dala od źródeł światła słonecznego, ciepła, zimna oraz wilgotności. Na poniższym rysunku pokazano niezbędne odstępy. Nie ustawiaj drukarki w pobliżu krawędzi stołu lub biurka. 2 Wolne miejsce 100 mm (3.9 in.) 100 mm (3.9 in.) 100 mm (3.9 in.) mm(40.7 in.) mm(19 in.) 558 mm(22 in.) Przód: 482,6 mm (wystarczające do wyjęcia zasobnika papieru) Tył: 100 mm (wystarczające do otwarcia tylnego zasobnika wyjściowego) Prawa strona: 100 mm (potrzebne do wentylacji) Lewa strona: 100 mm INSTALOWANIE DRUKARKI 2.3

31 Instalowanie kasety z tonerem 1 Aby otworzyć pokrywę przednią, należy pociągnąć ją do siebie. UWAGA: Ponieważ drukarka jest bardzo lekka, może się ona przesuwać w trakcie użytkowania, na przykład podczas otwierania/zamykania zasobnika lub instalowania/usuwania kasety z tonerem. Uważaj, aby nie przesunąć drukarki. 2 Wyjmij z torebki kasetę z tonerem i zdejmij z niej papierową osłonę. Nie wolno używać w tym celu noża ani innego ostrego przedmiotu, ponieważ mógłby zadrapać bęben kasety. 2.4 INSTALOWANIE DRUKARKI

32 3 Delikatnie potrząśnij kasetą, aby toner równomiernie się w niej rozłożył. 2 OSTROżNIE: Aby uniknąć uszkodzenia, nie należy wystawiać kasety z tonerem na działanie światła przez okres dłuższy niż kilka minut. Jeżeli kaseta pozostaje odkryta przez kilka minut, nakryj ją kartką papieru i przechowuj w czystym miejscu na płaskiej powierzchni. Jeśli toner zabrudzi ubranie, zetrzyj go suchą szmatką i wypierz ubranie w zimnej wodzie. Użycie gorącej wody spowoduje utrwalenie plamy na odzieży. 4 Odszukaj szczeliny kasety wewnątrz drukarki, po jednej z każdej strony. INSTALOWANIE DRUKARKI 2.5

33 5 Trzymając kasetę za uchwyt, włóż ją do drukarki, aż do zatrzaśnięcia jej na miejscu. 6 Zamknij przednią pokrywę. Upewnij się, że pokrywa jest dobrze zamknięta. UWAGA: Jeżeli drukowane są teksty o pokryciu rzędu 5%, orientacyjna żywotność kasety z tonerem wynosi około 5000 stron. 2.6 INSTALOWANIE DRUKARKI

34 Ładowanie papieru Do zasobnika można włożyć mniej więcej 250 kartek papieru. 1 Wyciągnij zasobnik z drukarki. 2 2 Przygotuj plik kartek do włożenia, delikatnie zginając papier do przodu i do tyłu. Wyrównaj krawędzie na płaskiej powierzchni. 3 Włóż papier stroną do zadrukowania do dołu. INSTALOWANIE DRUKARKI 2.7

35 Można użyć wcześniej zadrukowanego papieru. Zadrukowana strona powinna być skierowana do góry, a brzeg na wierzchu powinien być równy. Jeżeli wystąpią problemy z podawaniem papieru, obróć papier. Sprawdź, czy wszystkie cztery rogi leżą płasko w zasobniku. UWAGA: Aby uzyskać więcej informacji o zmianie rozmiaru papieru w zasobniku, zobacz "Zmiana rozmiaru papieru w zasobniku papieru" na str Zwróć uwagę na wskaźnik limitu papieru, znajdujący się po lewej stronie na wewnętrznej ściance zasobnika. Załadowanie zbyt dużej ilości papieru może powodować jego zakleszczanie się. 5 Wsuń zasobnik do drukarki. 2.8 INSTALOWANIE DRUKARKI

36 Zmiana rozmiaru papieru w zasobniku papieru Aby załadować większe rozmiary papieru, wysuń prowadnice papieru poza zasobnik papieru. 1 Po naciśnięciu i odblokowaniu blokady prowadnicy wysuń całkowicie prowadnicę dłuższej krawędzi z urządzenia, aby ustawić najdłuższą możliwą długość prowadnicy. 2 2 Po włożeniu papieru do zasobnika wsuń prowadnicę, dociskając ją delikatnie do stosu papieru. INSTALOWANIE DRUKARKI 2.9

37 W przypadku papieru o rozmiarze mniejszym niż Letter dostosuj przednią prowadnicę długości papieru. 3 Ściskając prowadnicę szerokości papieru, jak pokazano na ilustracji, przesuń ją w kierunku papieru, aż dotknie boku stosu papieru. UWAGI: Nie dopychaj prowadnicy szerokości papieru, aby nie spowodowała wygięcia się materiału. Jeśli prowadnica szerokości papieru nie zostanie dopasowana, może to doprowadzić do zacinania się papieru INSTALOWANIE DRUKARKI

38 Podłączanie kabla drukarki Do drukowania lokalnego Aby wykonać lokalny wydruk z komputera, należy podłączyć drukarkę do komputera za pomocą kabla interfejsu równoległego lub kabla USB. 2 Kabel interfejsu równoległego UWAGA: Do podłączenia drukarki do portu równoległego komputera potrzebny jest kabel z odpowiednim certyfikatem. Kabel powinien być zgodny z normą IEEE Przy podłączaniu upewnij się, że komputer i drukarka są wyłączone. 2 Podłącz kabel do portu równoległego z tyłu drukarki. Dociśnij metalowe zaciski, aby weszły w szczeliny we wtyczce na końcu kabla. 3 Podłącz drugi koniec kabla do portu interfejsu równoległego komputera i dokręć śruby. Dodatkowe informacje można znaleźć w instrukcji obsługi komputera. INSTALOWANIE DRUKARKI 2.11

39 Kabel USB UWAGA: Do podłączenia drukarki do portu USB komputera potrzebny jest kabel USB z odpowiednim certyfikatem. Konieczny jest zakup kabla zgodnego z USB 2.0, o długości przynajmniej 3 m. 1 Przy podłączaniu upewnij się, że komputer i drukarka są wyłączone. 2 Podłącz kabel USB drukarki do złącza z tyłu drukarki. 3 Podłącz drugi koniec kabla do portu USB komputera. Dodatkowe informacje można znaleźć w instrukcji obsługi komputera. UWAGA: Aby można było użyć kabla USB, komputer musi pracować pod kontrolą systemu operacyjnego Windows 98/Me/2000/XP INSTALOWANIE DRUKARKI

40 Do drukowania sieciowego Drukarkę ML-2251N lub ML-2252W można podłączyć do sieci za pomocą kabla Ethernet (kabel UTP ze złączem RJ-45). Drukarka ML-2252W ma również antenę sieciową, która umożliwia skorzystanie z interfejsu bezprzewodowej sieci LAN. Użytkownicy drukarki ML-2250 powinni zainstalować opcjonalną kartę sieciową. W drukarce ML-2251N można zastąpić kartę sieciową kartą, która obsługuje bezprzewodową sieć LAN. Szczegółowe informacje dotyczące instalowania karty podano na str. D Przy podłączaniu upewnij się, że komputer i drukarka są wyłączone. 2 Wciśnij jedną z wtyczek kabla Ethernet do portu sieci Ethernet drukarki. Do złącza sieci LAN 3 Wtyczkę na drugim końcu kabla wciśnij do gniazda sieci LAN. Dodatkowe informacje można znaleźć w instrukcji obsługi komputera. INSTALOWANIE DRUKARKI 2.13

41 Obsługiwane systemy operacyjne Element Karta sieciowa Sieciowy system operacyjny Protokoły sieciowe System dynamicznego adresowania Wymagania 10/100 Base-TX (standard dla ML-2251N i ML-2252W) lub b Wireless LAN (standard dla ML-2252W) Novell NetWare 3.x, 4.x, 5.x Windows 95/98/Me/NT 4.0/2000/XP Unix AT&T, BSD4.3, HP-UX, SUN OS, SOLARIS, SCO Różne systemy operacyjne z rodziny Linux Netware IPX/SPX TCP/IP, DLC/LLC w systemie Windows Port9100 dla systemu Unix, Linux DHCP, BOOTP IPX/SPX: Internet Packet exchange/sequenced Packet exchange TCP/IP: Transmission Control Protocol/Internet Protocol DLC/LLC: Data Link Control/Logical Link Control DHCP: Dynamic Host Configuration Protocol BOOTP: Bootstrap Protocol UWAGA: Po podłączeniu drukarki należy skonfigurować parametry sieci. Aby uzyskać więcej informacji o konfiguracji i stosowaniu drukarki w środowisku sieciowym, zobacz podręcznik użytkownika dostarczony z kartą sieciową INSTALOWANIE DRUKARKI

42 Włączanie drukarki 1 Podłącz kabel zasilania do gniazda z tyłu drukarki. 2 Podłącz drugi koniec kabla do prawidłowo uziemionego gniazdka elektrycznego i włącz drukarkę za pomocą wyłącznika zasilania. 2 Do gniazdka elektrycznego OSTROżNIE: Moduł utrwalacza znajdujący się w tylnej części drukarki nagrzewa się podczas pracy drukarki. Uważaj, aby się nie oparzyć. Nie rozbieraj drukarki na części, gdy jest włączona. Może to spowodować porażenie prądem elektrycznym. INSTALOWANIE DRUKARKI 2.15

43 Drukowanie strony demonstracyjnej W celu sprawdzenia, czy drukarka działa poprawnie, należy wydrukować stronę demonstracyjną. 1 Aby wydrukować stronę demonstracyjną, naciśnij i przytrzymaj przycisk Cancel przez mniej więcej 2 sekundy. 2 Zostanie wydrukowana strona testowa, przedstawiająca możliwości i funkcje drukarki INSTALOWANIE DRUKARKI

44 Instalacja oprogramowania drukarki Płyta CD-ROM dostarczona z drukarką zawiera oprogramowanie do drukowania w środowiskach Windows i Linux, aplikację DOS RCP, Podręcznik użytkownika online oraz program Acrobat Reader do przeglądania Podręcznika użytkownika. 2 W przypadku używania środowiska Windows: Z płyty CD-ROM można zainstalować następujące oprogramowanie: Specjalny sterownik drukarki firmy Samsung do systemu Windows. Użycie sterownika pozwala na korzystanie ze wszystkich możliwości drukarki. Patrz str PostScript Plik opisu drukarki (PPD) do systemu Windows umożliwiający zainstalowanie sterownika PostScript. Aby uzyskać informacje o instalacji sterownika PostScript, patrz Załącznik A w Podręczniku użytkownika. Monitor stanu jest wyświetlany, gdy wystąpi błąd drukowania. Patrz str Panel zdalnego sterowania dla aplikacji systemu DOS. Program dla systemu Windows jest automatycznie instalowany podczas instalowania sterownika drukarki. Aby uzyskać informacje o korzystaniu z programu, patrz Załącznik C w Podręczniku użytkownika. W przypadku używania środowiska Linux: Aby uzyskać informacje o instalacji sterownika do systemu Linux, patrz Załącznik B w Podręczniku użytkownika. Aby przejrzeć Podręcznik użytkownika, zobacz str. B.2. INSTALOWANIE DRUKARKI 2.17

45 Informacje o sterowniku drukarki Sterowniki drukarki obsługują następujące funkcje standardowe: Wybór źródła papieru Rozmiar papieru, orientacja oraz typ nośnika Liczba kopii Poniższa tabela przedstawia ogólny przegląd funkcji obsługiwanych przez sterowniki drukarki. Funkcja sterownika Specjalny sterownik drukarki firmy Samsung Win 2000/XP Win 9x Win NT4.0 Win 2000/XP PostScript Win 9x Win NT4.0 Oszczędzanie toneru Opcja jakości wydruku Drukowanie plakatu Wiele stron na kartce (N-up) Drukowanie ze zmianą skali Dopasowanie do strony Różne źródła dla pierwszej strony T T T T T T T T T T T T T T T N N N T T T T T T T T T T T T T T T T T T T T T N N N Znak wodny T T T N N N Papier firmowy T T T N N N Kolejność wydruku T T T T T T 2.18 INSTALOWANIE DRUKARKI

46 Instalacja oprogramowania drukarki w środowisku Windows Wymagania systemowe Sprawdź, czy spełnione są następujące warunki: W komputerze zainstalowano co najmniej: 32 MB (Windows 9x/Me), 64 MB (Windows 2000/NT), 128 MB (Windows XP) lub więcej pamięci RAM. Przynajmniej 300 MB wolnego miejsca na dysku twardym komputera. Wszystkie programy na komputerze zostały zamknięte przed instalacją. Korzystasz z systemu Windows 95, Windows 98, Windows Me, Windows NT 4.0, Windows 2000 lub Windows XP. Korzystasz z programu Internet Explorer w wersji 5.0 lub nowszej. 2 Instalacja oprogramowania drukarki Przed instalacją należy zamknąć wszystkie uruchomione programy. UWAGA: Po uruchomieniu komputera zamknij okno "Znaleziono nowy sprzęt", klikając przycisk Anuluj. 1 Włóż płytę CD-ROM do napędu CD-ROM. Instalacja zostanie uruchomiona automatycznie. Jeżeli napęd CD-ROM nie uruchamia się automatycznie: Wybierz polecenie Uruchom z menu Start, wpisz X:\Setup.exe w polu Otwórz (gdzie X jest literą napędu CD-ROM) i kliknij OK. UWAGA: Jeżeli urządzenie nie jest podłączone do komputera, zostanie wyświetlone poniższe okno. Po podłączeniu urządzenia kliknij przycisk Dalej. Aby pominąć stan połączenia, kliknij Dalej, a w następnym oknie kliknij Nie. Rozpocznie się instalacja, pod koniec której nie zostanie wydrukowana strona testowa. INSTALOWANIE DRUKARKI 2.19

47 2 Wybierz typ instalacji. Standardowa: Zostanie zainstalowane typowe oprogramowanie drukarki (takie jak sterownik drukarki) oraz Podręcznik użytkownika. Jest to opcja zalecana dla większości użytkowników. Niestandardowa: Użytkownik może wybrać język używany w oprogramowaniu oraz składniki, które mają być zainstalowane. Po wybraniu języka i komponentów kliknij przycisk Dalej INSTALOWANIE DRUKARKI Przegląd podręcznika użytkownika: Wybranie tej opcji powoduje otwarcie Podręcznika użytkownika urządzenia Samsung ML-2250 Series. Jeżeli na komputerze nie zainstalowano programu Adobe Acrobat, kliknij tę opcję, a program Adobe Acrobat Reader zostanie automatycznie zainstalowany. 3 Po zakończeniu instalacji zostanie wyświetlone okno zawierające monit o wykonanie wydruku strony testowej. Jeżeli strona testowa ma być wydrukowana, zaznacz pole wyboru i kliknij przycisk Dalej.

48 4 Jeżeli strona testowa została poprawnie wydrukowana, kliknij przycisk Tak. Jeżeli nie, kliknij przycisk Nie, aby ją ponownie wydrukować. 5 Aby zarejestrować się jako użytkownik drukarek firmy Samsung, zaznacz pole wyboru i kliknij przycisk Zakończ. Zostanie otwarta witryna internetowa firmy Samsung. 2 UWAGI: Jeżeli urządzenie ma być używane z kablem równoległym, odłącz kabel USB i podłącz kabel równoległy. Następnie ponownie zainstaluj sterownik drukarki; wybierz Start Programy Samsung ML-2250 Series Konserwacja Napraw Drukarka. Tę samą czynność należy wykonać wtedy, gdy kabel równoległy zostanie zamieniony na kabel USB. Jeżeli drukarka nie działa poprawnie, należy ponownie zainstalować sterownik. Zmiana języka interfejsu Po instalacji oprogramowania można zmienić język używany w interfejsie użytkownika. 1 Z menu Start wybierz Programy. 2 Wybierz Samsung ML-2250 Series, a następnie Wybór języka. 3 Wybierz żądany język w oknie wyboru języka i kliknij przycisk OK. INSTALOWANIE DRUKARKI 2.21

49 Ponowna instalacja oprogramowania drukarki Gdyby instalacja zakończyła się niepowodzeniem, konieczna będzie naprawa drukarki. 1 Z menu Start wybierz Programy. 2 Wybierz Samsung ML-2250 Series, a następnie Konserwacja. 3 Wybierz Napraw. UWAGA: Jeżeli urządzenie nie jest podłączone do komputera, zostanie wyświetlone poniższe okno. Po podłączeniu urządzenia kliknij przycisk Dalej. Aby pominąć stan połączenia, kliknij Dalej, a w następnym oknie kliknij Nie. Rozpocznie się instalacja, pod koniec której nie zostanie wydrukowana strona testowa. 4 Wybierz składniki, które mają zostać zainstalowane, i kliknij przycisk Dalej INSTALOWANIE DRUKARKI

50 Jeżeli wybierzesz opcję naprawy oprogramowania drukarki, pojawi się monit o wykonanie wydruku strony testowej. Wykonaj następujące czynności: a. Aby wydrukować stronę testową, zaznacz pole wyboru i kliknij Dalej. b. Jeżeli strona testowa została poprawnie wydrukowana, kliknij przycisk Tak. Jeżeli nie, kliknij przycisk Nie, aby ją ponownie wydrukować. 2 5 Po przeprowadzeniu ponownej instalacji kliknij przycisk Zakończ. Usuwanie oprogramowania drukarki 1 Z menu Start wybierz Programy. 2 Wybierz Samsung ML-2250 Series, a następnie Konserwacja. 3 Wybierz Usuń. Zostanie wyświetlona lista składników, które można usunąć. Aby odinstalować sterownik drukarki, zaznacz pole wyboru Drukarka. Aby odinstalować sterownik drukarki (PostScript), zaznacz pola wyboru Drukarka(PostScript). Aby odinstalować Monitor stanu, zaznacz pole wyboru Monitor stanu. Aby odinstalować Panel zdalnego sterowania, zaznacz pole wyboru Panel zdalnego sterowania. 4 Po wybraniu składników, które mają zostać usunięte, kliknij przycisk Dalej. 5 Gdy pojawi się monit o potwierdzenie wyboru, kliknij przycisk Tak. Wybrany sterownik zostanie usunięty z komputera wraz ze wszystkimi składnikami. 6 Po usunięciu oprogramowania kliknij przycisk Zakończ. INSTALOWANIE DRUKARKI 2.23
