1 b Komputery Evo typu Desktop Stacje robocze Evo Stacje robocze Deskpro Numer katalogowy dokumentu: Wrzesień 2001 W tym podręczniku zawarte są definicje i instrukcje dotyczące korzystania z funkcji kontrolera interfejsu sieciowego (NIC), które są zainstalowane fabrycznie na wybranych modelach stacji roboczych i komputerów typu Desktop.

i instrukcje dotyczące korzystania z funkcji kontrolera interfejsu sieciowego (NIC),

2 Å OSTRZEŻENIE: Ä PRZESTROGA: 2001 Compaq Computer Corporation Nazwy Compaq i Deskpro oraz logo Compaq są zastrzeżone w Urzędzie Patentów i Znaków Towarowych USA. Evo jest znakiem towarowym firmy Compaq Information Technologies Group, L.P. na terenie Stanów Zjednoczonych oraz innych krajów. Microsoft, MS-DOS, Windows oraz Windows NT są znakami towarowymi firmy Microsoft Corporation na terenie Stanów Zjednoczonych oraz innych krajów. Pozostałe nazwy wyrobów wymienionych w niniejszej publikacji mogą być znakami towarowymi odpowiednich firm. Narzędzia serwisowe firmy Compaq, wraz z dotyczącą ich dokumentacją, zostały opracowane przy użyciu zastrzeżonych technologii i stanowią własność firmy Compaq Computer Corporation. Dopuszczalne jest ich wykorzystanie tylko zgodnie z zasadami określonymi przez firmę Compaq (lub jej autoryzowane punkty serwisowe) i to tylko w okresie objętym serwisem. Modyfikacja kodu źródłowego, usuwanie lub przenoszenie oprogramowania serwisowego, a także udostępnianie go lub opracowanych za jego pomocą wyników bądź danych systemowych podmiotom trzecim, wymaga uprzedniej zgody firmy Compaq lub jej autoryzowanego punktu serwisowego. Po zakończeniu okresu serwisu należy, zgodnie z zaleceniami firmy Compaq lub punktu serwisowego, zniszczyć bądź zwrócić oprogramowanie wraz z dokumentacją. Firma Compaq nie ponosi odpowiedzialności za błędy techniczne lub wydawnicze, które mogą wystąpić w tekście. Informacje zawarte w niniejszym dokumencie zostały dostarczone takimi jakimi są, nie są przedmiotem żadnych gwarancji i mogą ulec zmianie bez uprzedzenia. Warunki gwarancji na produkty firmy Compaq są ujęte w odpowiednich informacjach o gwarancji dostarczonych wraz z produktami. Żadne inne zobowiązania czy postanowienia nie mogą zostać uznane za równoznaczne z udzieleniem jakichkolwiek dodatkowych gwarancji. Tak oznaczane są zalecenia, których nieprzestrzeganie może doprowadzić do uszkodzenia ciała lub śmierci. Tak oznaczane są zalecenia, których nieprzestrzeganie może doprowadzić do uszkodzenia sprzętu lub utraty danych. Komputery Evo typu Desktop Stacje robocze Evo Stacje robocze Deskpro Wydanie trzecie (wrzesień 2001) Numer katalogowy:

Microsoft, MS-DOS, Windows oraz Windows NT są znakami towarowymi firmy Microsoft Corporation na terenie Stanów Zjednoczonych oraz innych krajów.

3 Spis treści Alarmy kontrolera interfejsu sieciowego Funkcja zdalnego wyprowadzania ze stanu wstrzymania Interpretacja wskaźników stanu sieci Wyłączanie funkcji automatycznego wykrywania Instalowanie sterowników sieciowych iii

........................ 2 Interpretacja wskaźników stanu sieci.

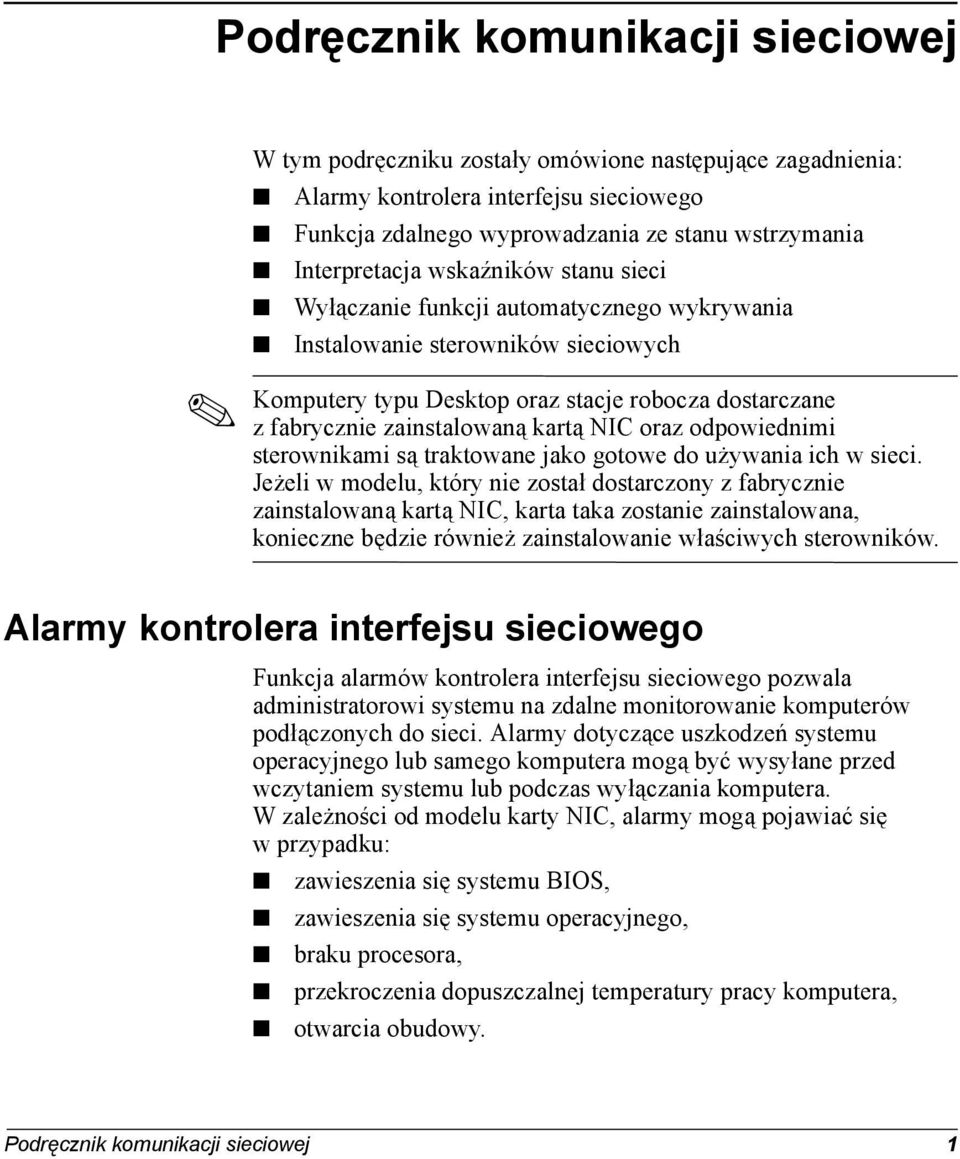

4 W tym podręczniku zostały omówione następujące zagadnienia: Alarmy kontrolera interfejsu sieciowego Funkcja zdalnego wyprowadzania ze stanu wstrzymania Interpretacja wskaźników stanu sieci Wyłączanie funkcji automatycznego wykrywania Instalowanie sterowników sieciowych Komputery typu Desktop oraz stacje robocza dostarczane z fabrycznie zainstalowaną kartą NIC oraz odpowiednimi sterownikami są traktowane jako gotowe do używania ich w sieci. Jeżeli w modelu, który nie został dostarczony z fabrycznie zainstalowaną kartą NIC, karta taka zostanie zainstalowana, konieczne będzie również zainstalowanie właściwych sterowników. Alarmy kontrolera interfejsu sieciowego Funkcja alarmów kontrolera interfejsu sieciowego pozwala administratorowi systemu na zdalne monitorowanie komputerów podłączonych do sieci. Alarmy dotyczące uszkodzeń systemu operacyjnego lub samego komputera mogą być wysyłane przed wczytaniem systemu lub podczas wyłączania komputera. W zależności od modelu karty NIC, alarmy mogą pojawiać się w przypadku: zawieszenia się systemu BIOS, zawieszenia się systemu operacyjnego, braku procesora, przekroczenia dopuszczalnej temperatury pracy komputera, otwarcia obudowy. 1

traktowane jako gotowe do używania ich w sieci.

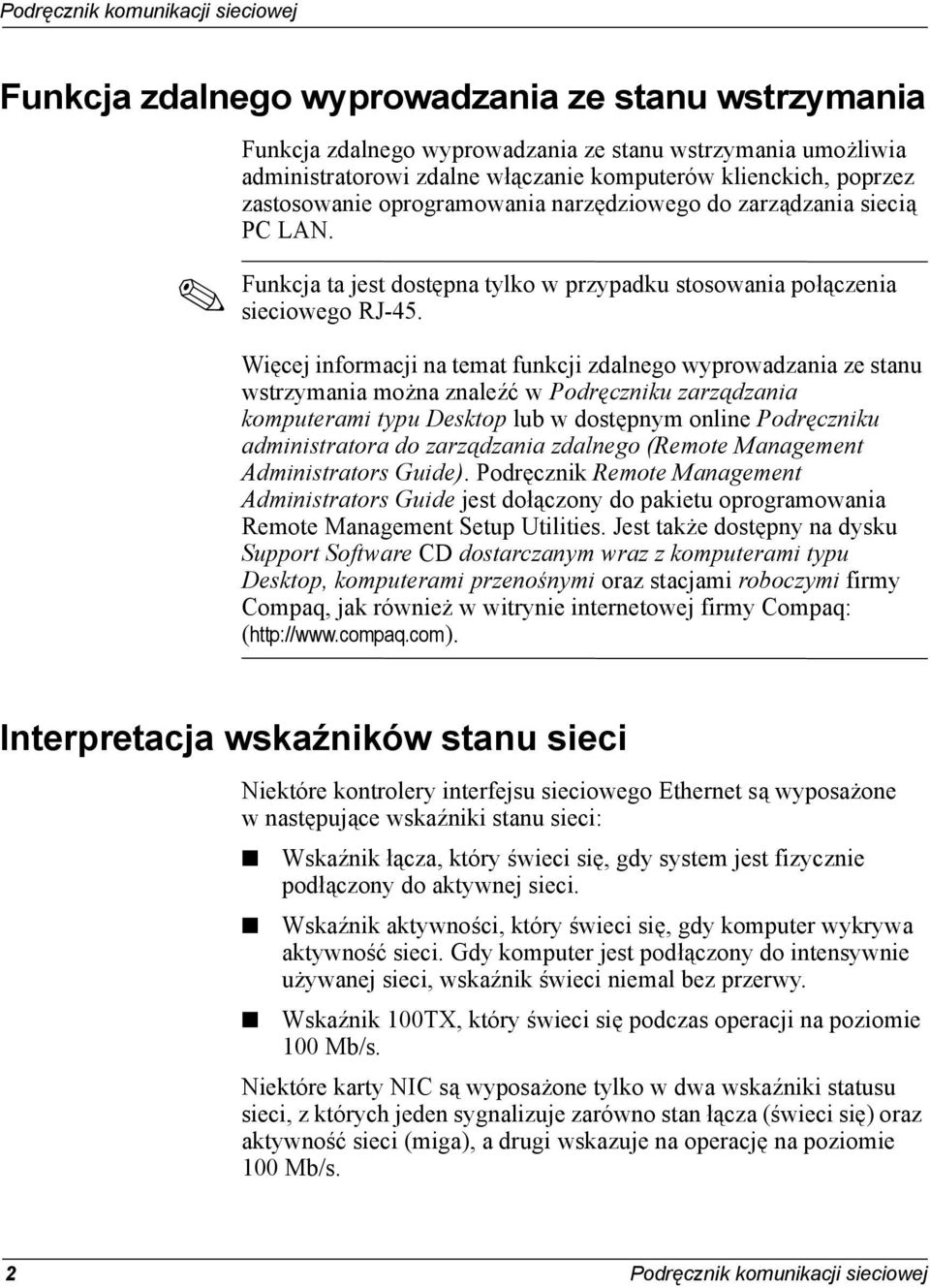

5 Funkcja zdalnego wyprowadzania ze stanu wstrzymania Funkcja zdalnego wyprowadzania ze stanu wstrzymania umożliwia administratorowi zdalne włączanie komputerów klienckich, poprzez zastosowanie oprogramowania narzędziowego do zarządzania siecią PC LAN. Funkcja ta jest dostępna tylko w przypadku stosowania połączenia sieciowego RJ-45. Więcej informacji na temat funkcji zdalnego wyprowadzania ze stanu wstrzymania można znaleźć w Podręczniku zarządzania komputerami typu Desktop lub w dostępnym online Podręczniku administratora do zarządzania zdalnego (Remote Management Administrators Guide). Podręcznik Remote Management Administrators Guide jest dołączony do pakietu oprogramowania Remote Management Setup Utilities. Jest także dostępny na dysku Support Software CD dostarczanym wraz z komputerami typu Desktop, komputerami przenośnymi oraz stacjami roboczymi firmy Compaq, jak również w witrynie internetowej firmy Compaq: ( Interpretacja wskaźników stanu sieci Niektóre kontrolery interfejsu sieciowego Ethernet są wyposażone wnastępujące wskaźniki stanu sieci: Wskaźnik łącza, który świeci się, gdy system jest fizycznie podłączony do aktywnej sieci. Wskaźnik aktywności, który świeci się, gdy komputer wykrywa aktywność sieci. Gdy komputer jest podłączony do intensywnie używanej sieci, wskaźnik świeci niemal bez przerwy. Wskaźnik 100TX, który świeci się podczas operacji na poziomie 100 Mb/s. Niektóre karty NIC są wyposażone tylko w dwa wskaźniki statusu sieci, z których jeden sygnalizuje zarówno stan łącza (świeci się) oraz aktywność sieci (miga), a drugi wskazuje na operację na poziomie 100 Mb/s. 2

Więcej informacji na temat funkcji zdalnego wyprowadzania ze stanu wstrzymania można znaleźć w Podręczniku zarządzania komputerami typu Desktop lub w dostępnym online Podręczniku administratora do

6 Wyłączanie funkcji automatycznego wykrywania Funkcja automatycznego wykrywania ustala maksymalną szybkość działania sieci i na tej podstawie dokonuje konfiguracji połączenia. Proces ten jest uruchamiany zawsze, gdy komputer straci połączenie z siecią (np.: po odłączeniu kabla sieciowego). Dodatkowo komputer sprawdza, czy jest dostępna funkcja full-duplex. Systemy obsługujące tą funkcję mogą jednocześnie wysyłać i pobierać informacje z sieci. Systemy typu half-duplex nie mają takiej możliwości. W razie potrzeby można wyłączyć funkcję automatycznego wykrywania i ustawić system do pracy tylko w jednym trybie: 1. Kliknij ikonę Sieć, znajdującą się w Panelu sterowania. 2. Wybierz z listy odpowiedni kontroler interfejsu sieciowego, anastępnie kliknij przycisk Właściwości. 3. Zmień wartości opcji Szybkość oraz Dupleks z Automatic/Auto Duplex na odpowiednie wartości zależne od możliwości sieci. 4. Zamknij aplikację sterowania siecią. Wprowadzone zmiany zaczną obowiązywać po ponownym uruchomieniu komputera. Dodatkowe informacje znajdują się w dokumentacji dostarczonej wraz z kontrolerem sieciowym. Operacje typu 100-TX wymagają stosowania kabla kategorii 5 UTP wraz z połączeniem sieciowym RJ-45. 3

Systemy obsługujące tą funkcję mogą jednocześnie wysyłać i pobierać informacje z sieci. Systemy typu half-duplex nie mają takiej możliwości.

7 Instalowanie sterowników sieciowych Sterowniki urządzeń zawarte w oprogramowaniu sieciowym umożliwiają komunikację pomiędzy komputerem a siecią. Dostępne są sterowniki współpracujące z systemami operacyjnymi Microsoft Windows NT 4.0, Windows 98 lub nowszymi systemami (w zależności od modelu komputera). Sterowniki dla innych systemów operacyjnych mogą być instalowane z dyskietek dostarczonych wraz z sieciowym systemem operacyjnym lub są dostępne u dystrybutorów firmy Compaq. W razie konieczności ponownej instalacji systemu operacyjnego, należy użyć dysku Compaq Restore. 4

0, Windows 98 lub nowszymi systemami (w zależności od modelu komputera).
