1 Jarosław DUDA 1 Systemy geowizualizacyjne oparte o technologię AIS 1. WSTĘP Zgodnie z dyrektywą Parlamentu Europejskiego i Rady Europy 2005/44/WE z 2005 roku oraz kolejnymi rozporządzeniami jej dotyczącymi zakłada wdrożenie na śródlądowych drogach wodnych Unii Europejskiej zintegrowanego systemu informacji rzecznej (RIS) pozwalającego na zwiększenie bezpieczeństwa oraz ochronę środowiska. Wprowadzenie systemu RIS dotyczy wyłącznie dróg wodnych posiadających przynajmniej IV status i posiadających połączenie z Europejską siecią dróg wodnych. Duża część rzek Europy zalicza się do najwyższej kategorii dróg wodnych, jednak w Polsce jest ich najmniej. Wymogi minimum klasy IV spełniają właściwie tylko krótkie odcinki Odry i Wisły. Z tego powodu rząd naszego kraju wystąpił o przedłużenie terminu związanego z wprowadzeniem systemu RIS z 2007 do 2013 roku. Jego wprowadzenie dotyczy tylko dolnego odcinka Odry ze względu na spełnienie wymagań klasy IV jak również połączenie z Niemcami. Rozporządzenie Komisji (WE) nr 415/2007 dotyczące dyrektywy 2005/44/WE z 2005 roku zakłada m.in. wprowadzenia śródlądowego systemu automatycznego rozpoznawania statków (Inland AIS) pozwalającego na kontrolę oraz śledzenie ruchu jednostek pływających. Śródlądowy system AIS jest zgodny z AIS wprowadzonym przez Międzynarodową Organizację Morską (IMO). Pozwala to na bezpośrednią wymianę informacji między tymi systemami. Jest to ważne w strefach ruchu mieszanego, w których mogą występować zarówno statki morskie jak i śródlądowe. Tego typu sytuacja ma miejsce na Odrze począwszy od Szczecina. Zgodnie z rozporządzeniem (WE) nr 415/2007, którego celem jest określenie wszelkich wymogów funkcjonalnych, poprawek oraz rozszerzeń istniejącego AIS morskiego 1 Akademia Morska w Szczecinie, Wydział Mechaniczny Logistyka 6/

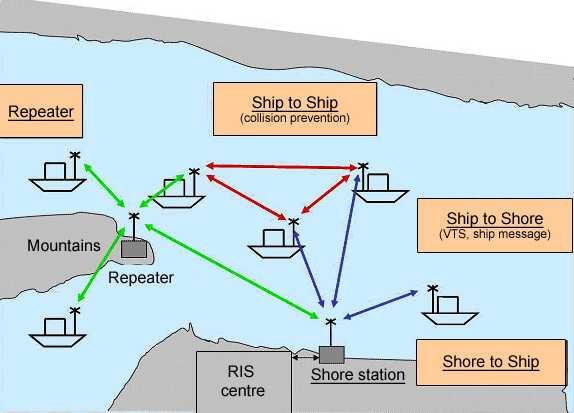

2 niezbędnych do powstania AIS śródlądowego do użytku żeglugi śródlądowej, system AIS stosowany do celów automatycznego rozpoznawania i kontroli ruchów statków w żegludze śródlądowej posiada następujące cechy: stanowi wprowadzony przez IMO system nawigacji morskiej, który muszą posiadać wszystkie statki podlegające konwencji SOLAS, pozwala na przekazywanie informacji bezpośrednio ze statku na statek, ze statku do brzegu lub z brzegu na statek, stanowi system bezpieczeństwa spełniający wysokie wymagania w zakresie dostępności, ciągłości i niezawodności, pozwala na przekaz informacji w czasie rzeczywistym, bezpośrednio pomiędzy statkami, jest systemem autonomicznym, bez stacji głównej, i jako taki nie potrzebuje centrali kontrolującej funkcjonowanie, został opracowany w oparciu o międzynarodowe normy i procedury zgodnie z rozdziałem V konwencji SOLAS, uzyskał certyfikat jako system służący poprawie bezpieczeństwa żeglugi, jest interoperacyjny. Rys. 1. Funkcjonowanie systemu AIS Źródło: [3] 4632 Logistyka 6/2011

3 System AIS stanowi więc ważne źródło informacji o statku jak również o ładunku, który on przewozi. Z tego powodu został un ujęty w specyfikacji technicznej Europejskiej implementacji systemu RIS - IRIS (Europe Implementation of River Information Services in Europe). Oczywiście system RIS to nie tylko AIS, ale szereg innych źródeł informacji. Dopiero fuzja danych z różnych systemów pozwala na uzyskanie pełnego obrazu sytuacji panującej na zarządzanym obszarze żeglugi śródlądowej. Urządzenia AIS przekazują dane identyfikacyjne statku, jego pozycję oraz inne dane w regularnych odstępach czasu. Stacje brzegowe AIS lub statki wyposażone w AIS odbierają te dane i na ich podstawie identyfikują i śledzą ruch statków wyposażonych w AIS na odpowiednim ekranie, takim jak śródlądowy wyświetlacz ECDIS. Sposób funkcjonowania AIS pokazano na rys ŚWIATOWE ROZWIĄZANIA Wszystkie systemy, które powstały, czy też powstają w krajach członkowskich Unii Europejskiej zgodnie z dyrektywą 2005/44/WE wykorzystują AIS. Należą do nich m.in.: BulRIS - River information services provided by Bulgarian Maritime Administration CRORIS - Croatian RIS Implementation DoRIS - Austrian RIS System (Donau River Information Services) i związana z nim ViaDonau - Danube Transport Development Agency tactical traffic IVS90 - Dutch Inland Navigation Information System MIB - German Traffic Information System for inland Navigation Francuski projekt SIF I oraz SIF II, który wystartował w kwietniu 2011 roku Polski system RIS System DoRIS, będący jednym z największych europejskich systemów zarządzania ruchem statków na Dunaju zgodnie z dyrektywą europejską jako jedną z podstawowych stosuje się również informację pochodząca z systemu AIS (rys. 2). Monitorowanie ruchu ma zapewnić: poprawę bezpieczeństwa ruchu oraz zapobieganie wypadkom poprawę wydajności ruchu pomoc nawigacyjną wsparcie dla analizy wypadków i ich redukcji przyspieszenie procedur przekraczania granicy, zapewnienie usług informacyjnych Logistyka 6/

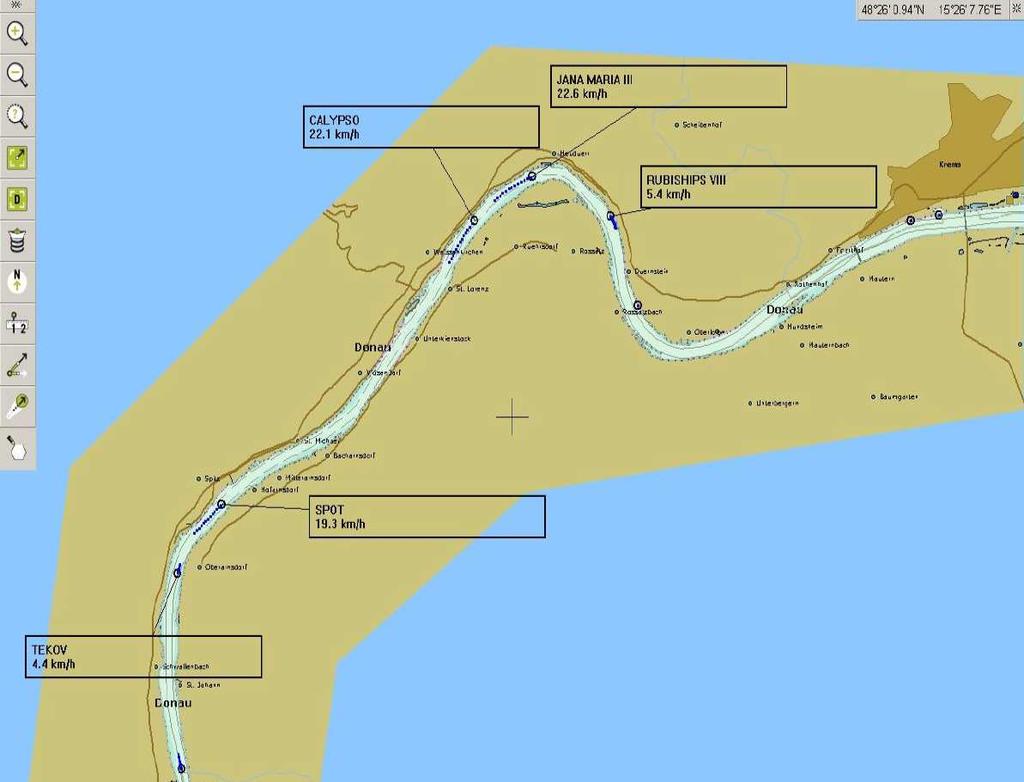

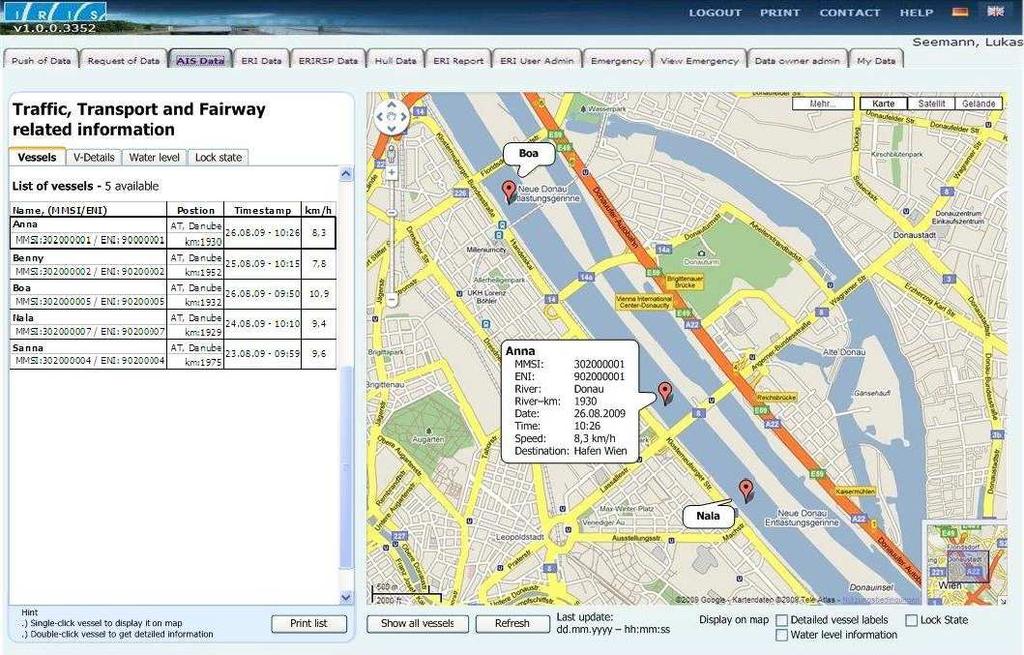

4 Rys. 2.. Informacje AIS w systemie DoRIS Źródło: [6] System DoRIS oprócz własnych map (rys. 2) wykorzystuje także mapy oferowane przez Google Map, co pokazano na rys. 3. Rys. 3. Informacje AIS wyświetlane na Google Maps w systemie DoRIS Źródło: [6] 4634 Logistyka 6/2011

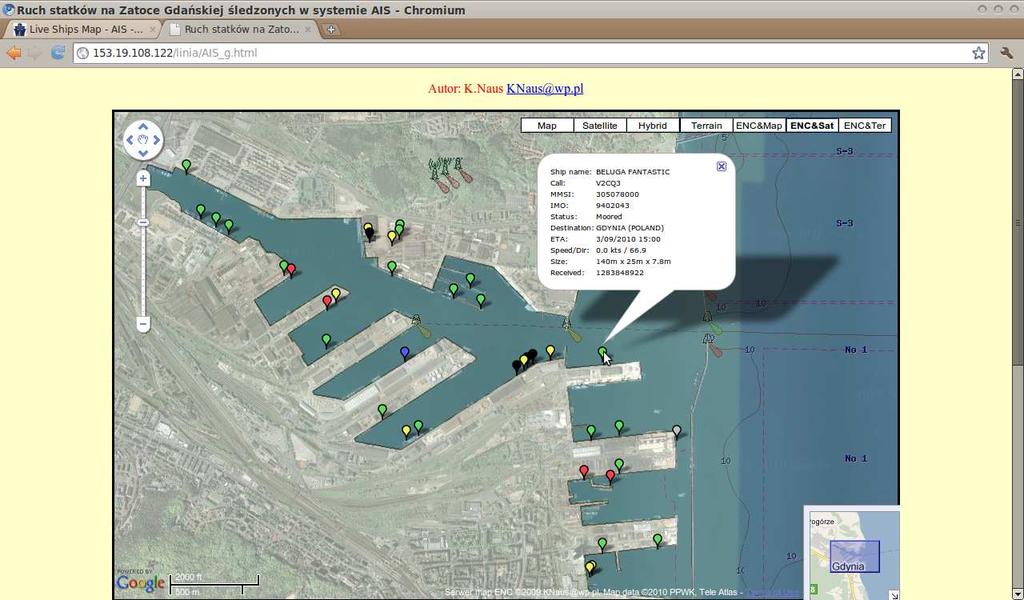

5 Google Maps jest też wykorzystywany przez serwis internetowy Marinetraffic ( pozwalający obserwować ruch statków na świecie za pomocą AIS. System ten obejmuje zarówno AIS morski jak również śródlądowy. 3. SYTUACJA W POLSCE Chociaż w Polsce istnieją systemy informacji o statkach opartych o technologię AIS, to dotyczą one tylko wód Morskich. Przykładem może być rozwiązanie z Gdańska (rys. 4). System przedstawiony na rys. 4 pozwala na śledzenie ruchu statków w okolicy zatoki Gdańskiej. Wyświetla podstawowe informacje związane ze położeniem, statkiem oraz rejsem. Umożliwia też na pogrupowanie statków na będące w ruchu lub stojące. Pozwala też na wysłanie komunikatów do statku identyfikowanego za pomocą nazwy wybieranej z rozwijanej listy wyboru. Rys. 4. Informacje morskiego AIS Źródło: Tego typu śródlądowe systemy informacyjne w Polsce na obecną chwilę praktycznie nie istnieją. Rodzi się dopiero szczeciński RIS. Jego powstanie jest związane z budową tego typu systemów w Europie oraz z dyrektywą UE. Jednak ze względu na znacznie mniejsze wykorzystanie śródlądowych dróg wodnych w Polsce system RIS powstaje tu ze znacznym opóźnieniem w porównaniu do innych krajów europejskich. Logistyka 6/

6 4. DEMONSTRATOR INTERNETOWEGO SYSTEMU INFORMACJI ŚRÓDLĄDOWEJ O RUCHU STATKÓW Demonstrator internetowego system informacji śródlądowej o ruchu statków powstał na potrzeby demonstratora centrum RIS. Jest on dostępny pod adresem: oraz dla telefonów komórkowych: Rys. 5. Rozproszona struktura internetowego systemu informacji o statkach W oparciu o dane zbierane przez stację AIS przedstawiana jest aktualna informacja o jednostkach znajdujących się w Szczecińskim rejonie Odry. Demonstrator ogólnodostępnego internetowego systemu informacyjnego ruchu statków składa się z trzech podstawowych składowych funkcjonalnych: programu odbierającego dane AIS wraz z urządzeniem AIS systemu bazy danych programu klienckiego Pierwszy element zbiera dane z odbiornika AIS poprzez protokół UDP. Pozwala to na umieszczenie odbiornika AIS w dowolnym miejscu, z którego możliwe jest przekazywanie informacji do systemu RIS przez sieć komputerową. Podstawowym zadaniem aplikacji zbierającej dane z AIS jest odbieranie i filtrowanie danych przeznaczonych do wyświetlenia w systemie RIS oraz zapis tych danych do bazy MySQL. Na rys. 6 przedstawiono przykładowy zestaw komunikatów AIS, które są następnie przesyłane do bazy danych Logistyka 6/2011

7 $AIS,0,1,3, ,0,0,3.3,0, , ,304.4,341,0,0,0,0,0,0,0, $AIALR, ,001,V,V,AIS: Tx malfunction*4b $AIALR, ,002,V,V,AIS: Antenna VSWR exceeds limit*45 $AIALR, ,003,V,V,AIS: Rx channel 1 malfunction*1d $AIALR, ,004,V,V,AIS: Rx channel 2 malfunction*19 $AIALR, ,005,V,V,AIS: Rx channel 3 malfunction*19 $AIALR, ,006,V,V,AIS: general failure*14 $AIALR, ,008,V,V,AIS: MKD connection lost*7a $AIALR, ,025,V,V,AIS: external EPFS lost*38 $AIALR, ,026,V,V,AIS: no sensor position in use*48 $AIALR, ,029,V,V,AIS: no valid SOG information*4d $AIALR, ,030,V,V,AIS: no valid COG information*55 $AIALR, ,032,V,V,AIS: Heading lost/invalid*17 $AIALR, ,035,V,V,AIS: no valid ROT information*52 $AIS,0,1,0, ,5,0,102.3,0,181,91,360,511,60,0,0,0,0,0,0, $AIS,0,1,0, ,15,0,0,0, , ,162.1,105,44,0,0,0,0,0,0, $AIS,0,1,3, ,0,0,3.3,0, , ,266,342,0,0,0,0,0,0,0, $AIALR, ,060,A,A,IAIS: Ship size mismatch*45 $AIS,0,1,3, ,0, ,3.3,0, , ,48.4,343,0,0,0,0,0,0,0, $AIS,0,4,0, ,2010,10,19,7,56,23,0, , ,1,0,0,0,0,2250 $AIS,0,1,0, ,0,0,0.1,0, , ,317.3,201,24,0,0,0,0,0,0, $AIS,0,1,3, ,0,0,3.3,0, , ,406.8,344,0,0,0,0,0,0,0, $AIS,0,1,0, ,5,0,0.1,0, , ,131.7,511,24,0,0,0,0,0,0, $AIS,0,1,0, ,0,0,0.1,0, , ,95.5,268,26,0,0,0,0,0,0, $AIS,0,1,3, ,0,0,3.3,0, , ,99.6,345,0,0,0,0,0,0,0, $AIS,0,1,3, ,0,0,3.3,0, , ,144.4,346,0,0,0,0,0,0,0, $AIS,0,1,0, ,15,0,0,0, , ,162.1,105,44,0,0,0,0,0,0, $AIS,0,1,3, ,0,0,9.7,0, , ,118.8,347,0,0,0,0,0,0,0, $AIS,0,1,3, ,0,0,3.3,0, , ,394,348,0,0,0,0,0,0,0, $AIS,0,1,0, ,0,0,0.1,0, , ,8,511,28,0,0,0,0,0,0, $AIS,0,1,0, ,0,0,0,0, , ,330.1,196,30,0,0,0,0,0,0, $AIS,0,1,3, ,0,0,3.3,0, , ,67.6,349,0,0,0,0,0,0,0, $AIS,0,1,0, ,5,0,0,0, , ,0,32,28,0,0,0,0,0,0, Rys. 6. Rozkodowane komunikaty AIS zapisywane do bazy danych Ze względu na konieczność wyboru informacji zapisywanej do bazy danych komunikaty te są filtrowane. Aktualnie wybierane są tylko komunikaty AIS nr 1 oraz 5. Zastosowanie systemu bazy danych opartego o SQL pozwala na sprawne wyszukiwanie danych oraz ich dostępność. System bazy danych umożliwia na dostęp do tych samych danych poprzez różne elementy wchodzące w skład systemu RIS. Zarówno obecne jak i przyszłe. Aktualna wersja bazy danych RIS zawiera informacje dotyczące: komunikatu pierwszego systemu AIS (Tabela 1) komunikatu piątego systemu AIS (Tabela 2) kodów statusu nawigacyjnego jednostek pływających Logistyka 6/

8 Tabela 1. Komunikat 1, 2, 3: meldowanie położenia (źródło: rozporządzenie komisji (WE) nr 415/2007) Parametr Identyfikator komunikatu Liczba bitów Wskaźnik powtórzeń 2 Identyfikator użytkownika (MMSI) Status nawigacyjny 4 Szybkość zmiany kursu ROTAIS Prędkość nad dnem 10 Dokładność położenia 1 Długość 28 Szerokość 27 Kurs nad dnem 12 6 Identyfikator komunikatu 1, 2 lub 3 Opis Wzmacniak podaje, ile razy informacja została powtórzona. Wartość domyślna = 0; 3 = więcej nie powtarzać 30 Numer MMSI 8 0 = w ruchu, włączony silnik; 1 = kotwiczenie; 2 = nie dowodzony; 3 = ograniczona sterowność; 4 = statek ograniczony przez własne zanurzenie; 5 = cumowanie; 6 = na mieliźnie; 7 = połów ryb; 8 = under way saling; 9 = zarezerwowany do celów przyszłych zmian statusu nawigacyjnego dla HSC; 10 = zarezerwowany do celów przyszłych zmian statusu nawigacyjnego dla WIG; = do przyszłego użytku; 15 = niezdefiniowany = wartość domyślna ±127 ( 128 (80 hex) = niedostępny = wartość domyślna). Zakodowane: ROTAIS=4,733 SQRT(ROTINDICATED) stopnie/min ROTINDICATED oznacza szybkość zmiany kursu (720 stopni na minutę), zgodnie ze wskazaniem czujnika zewnętrznego = zwrot w prawo o 720 lub więcej stopni na minutę 127 = zwrot w lewo o 720 lub więcej stopni na minutę. Prędkość nad dnem w 1/10 węzłów (0 102,2 węzłów) 102,3 = niedostępny; 102,2 = 102,2 lub więcej węzłów (1) 1 = duża (< 10 m; odbiornik różnicowy, np. DGNSS) 0 = mała (> 10 m; tryb autonomiczny np. odbiornika GNSS lub innego urządzenia do elektronicznego ustalania położenia); wartość domyślna = 0 Długość w 1/ min (±180 stopni, E = dodatnia, W = ujemna. 181 stopni (6791AC0 hex) = niedostępna = wartość domyślna) L 105/62 PL Dziennik Urzędowy Unii Europejskiej Szerokość w 1/ min (±90 stopni, N = dodatnia, S = ujemna, 91 stopnie ( hex) = niedostępna = wartość domyślna) Kurs nad dnem 1/10o (0-3599) (E10 hex) = niedostępny = wartość domyślna; nie stosuje się Kurs rzeczywisty 9 Stopnie (0-359) (511 niedostępny = wartość domyślna) Znacznik czasu 6 Sekunda UTC w momencie powstania meldunku (0-59, lub 60 jeśli znacznik jest niedostępny, również wartość domyślna, lub 62 jeśli system elektronicznego ustalania położenia działa w trybie szacunkowym (zliczenie nawigacyjne), lub 61 w przypadku systemu ustalania położenia ustawionego na ręczne wprowadzanie danych lub 63 w przypadku wyłączonego systemu ustalania położenia. Niebieski znak 2 Ustawienie: 0 = niedostępny = wartość domyślna, 1 = nie 2 = tak, 3 = nie stosuje się (2) Bity krajowe 2 Określane przez odpowiedni organ krajowy. Ustawione na zero, jeśli nie stosuje się do żadnych aplikacji regionalnych. Krajowe aplikacje nie korzystają z cyfry zero. Dodatkowy 1 Nie stosuje się. Należy ustawić na zero. Do przyszłego wykorzystania Flaga RAIM 1 Flaga RAIM (Receiver Autonomous Integrity Monitoring monitorowanie spójności danych) urządzenia do elektronicznego ustalania położenia; 0 = nie stosuje się RAIM = wartość domyślna; 1 = RAIM w użytku) Stan komunikacyjny 19 Patrz: ITU-R M tabela 15B 168 Zajmuje 1 przedział (1) Węzły są przeliczane na km/h przez zewnętrzny sprzęt pokładowy. (2) Oblicza się wyłącznie, jeśli meldunek pochodzi ze statku objętego AIS śródlądowym oraz jeśli informacja jest podawana automatycznie (bezpośrednie połączenie z przełącznikiem) Logistyka 6/2011

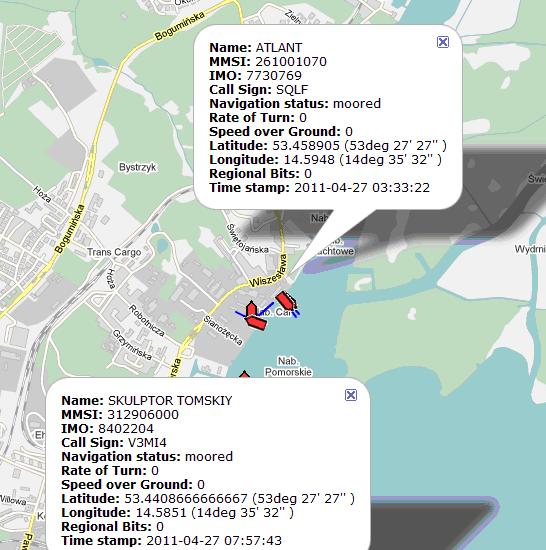

9 Tabela 2. Komunikat 5: modelowanie statycznych danych na temat statku i rejsu (źródło: rozporządzenie komisji (WE) nr 415/2007) Liczba Parametr Opis bitów Identyfikator komunikatu Wskaźnik powtórzeń 2 Identyfikator użytkownika (MMSI) 6 Identyfikator tego komunikatu: 5 Wzmacniak podaje, ile razy informacja została powtórzona. Wartość domyślna = 0; 3 = więcej nie powtarzać 30 Numer MMSI Wskaźnik wersji AIS 2 0 = stacja zgodna z edycją 0 AIS; 1 3 = stacje zgodne z przyszłymi edycjami AIS 1, 2 i 3. Numer IMO ; 0 = niedostępny = wartość domyślna (1) Sygnał wywołania 42 Nazwa 120 Rodzaj statku i ładunku Rozmiary statku/konwoju Typ elektronicznego urządzenia określającego położenie 8 30 ETA 20 Maksymalne bieżące zanurzenie statyczne Port przeznaczenia 120 Urządzenie końcowe przesyłania danych, DTE (ang. data terminal equipment) Dodatkowy 1 (1) Należy ustawić na 0 dla statków w żegludze śródlądowej. (2) Dla statków w żegludze śródlądowej stosuje się kod ATIS znaków w 6-bitowym kodzie = niedostępny = wartość domyślna. (2) Maksymalnie 20 znaków w 6-bitowym kodzie = niedostępna = wartość domyślna. 0 = niedostępny lub brak statku = wartość domyślna; 1 99 = zgodnie z ; = zarezerwowane do użytku krajowego; = zarezerwowane do przyszłego wykorzystania (3) PL Dziennik Urzędowy Unii Europejskiej L 105/63 Punkt odniesienia dla meldowanego położenia; również wymiary statku w metrach (patrz: rys. 18 oraz ) (4), (5), (6) 0 = nieokreślone (wartość domyślna), 1 = GPS, 2 = GLONASS, 3 = GPS/GLONASS, 4 = Loran-C, 5 = Chayka, 6 = zintegrowany system nawigacyjny, 7 = zmierzony, 8 15 = nie stosuje się. Przewidywany czas przybycia; MMDDGGMM UTC; Bity 19 16: miesiąc; 1 12; 0 = niedostępny = wartość domyślna; Bity 15 11: dzień; 1 31; 0 = niedostępny = wartość domyślna; Bity 10 6: godzina; 0 23; 24 = niedostępny = wartość domyślna; Bity 5 0: minuta; 0 59; 60 = niedostępny = wartość domyślna W 1/10 m, 255 = zanurzenie 25,5 m lub większe, 0 = niedostępny = wartość domyślna. (5) Maksymalnie 20 znaków w 6-bitowym kodzie = niedostępny. (7) 1 Terminal gotowy (0 = dostępny, 1 = niedostępny = wartość domyślna) Dodatkowy. Nie stosuje się. Należy ustawić na zero. Zarezerwowany dla przyszłego użytku. 424 Zajmuje 2 przedziały (3) Dla statków w żegludze śródlądowej wybiera się najlepsze odpowiedniki. (4) Największe wymiary konwoju. (5) Z dokładnością do decymetrów, zaokrąglone w górę. (6) Punkt odniesienia otrzymuje się z zapisów SSD NMEA, po wybraniu identyfikatora źródłowego. Punkty odniesienia dla położenia z identyfikatorem źródłowym AI stanowią informacje wewnętrzne. Inne identyfikatory źródłowe prowadzą do informacji dla zewnętrznych punktów odniesienia. (7) Stosuje się kody lokalizacji wg ONZ oraz kody terminali ERI. Oba komunikaty zaimplementowane w bazie danych zawierają wszystkie pola zgodnie z ich specyfikacją. W miarę rosnących potrzeb baza może być uzupełniana o kolejne Logistyka 6/

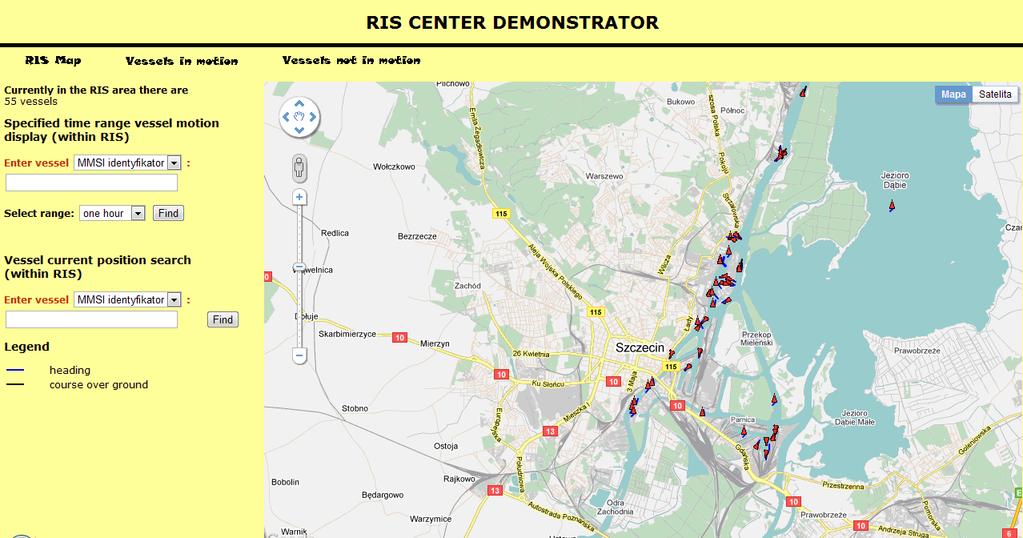

10 komunikaty jak również inne dane, które okażą się istotne dla funkcjonującego już systemu RIS. Ostatnim elementem demonstratora jest aplikacja pracująca w przeglądarce internetowej (rys. 7). Podejście takie pozwala na uniezależnienie się od platformy sprzętowo-programowej i umożliwia uruchomienie tej aplikacji na dowolnym urządzeniu wyposażonym w przeglądarkę internetową. Rys. 7. Okno aplikacji demonstratora internetowego systemu informacyjnego o ruchu statków w Szczecinie Ze względu na przeznaczenie aplikacja ta nie zawiera pełnej informacji o danych batymetrycznych, a jedynie informacje dotyczące ruchu statków w rejonie przyszłego RIS Odra. Zastosowanie bazy danych pozwoli jednak na wykorzystanie zgromadzonych w niej informacji dla innych aplikacji demonstratora centrum RIS. Rys. 8. Markery statków po zbliżeniu oraz wektory ruchu statków 4640 Logistyka 6/2011

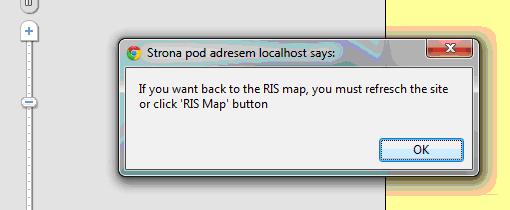

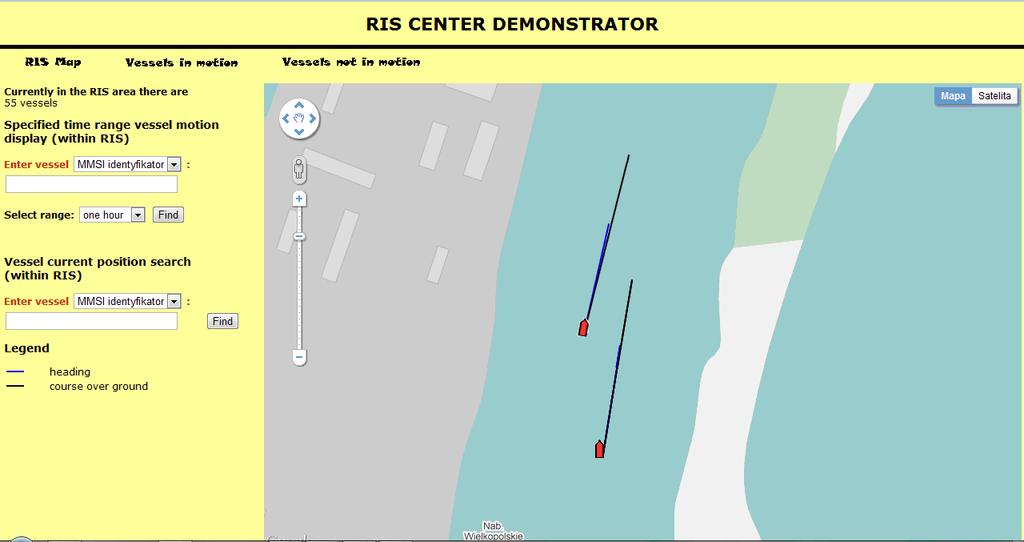

11 Na rys. 8 widać wyraźnie statki oraz ich wektory ruchu. Rozmiary markerów statków zmieniają się wraz ze zmianą powiększenia mapy. Widać to na rys. 8 oraz rys. 7. Po najechaniu Myszkina marker statku wyświetla się krótka informacja o jego nazwie oraz kodzie MMSI. Rys. 9. Okna informacji o statku Pojedyncze kliknięcie myszką na markerze wyświetla bardziej szczegółową informację o statku (rys. 9). Można otworzyć większą ilość dymków informacyjnych. Pojedyncze kliknięcie na obszarze mapy umożliwia zamknięcie wszystkich informacji związanych z markerami statków. Aplikacja umożliwia też wyszukiwanie statku za pomocą (rys. 10a): nazwy statku kodu MMSI kodu IMO Dane o ruchu statków zbierane w bazie danych umożliwiają śledzenie ruchu wybranego statku z zadanego okresu czasu. Aplikacja umożliwia śledzenie ruchu do jednego tygodnia (rys. 10b). Oczywiście jest to wartość, która została przyjęta za wystarczającą. W czasie eksploatacji aplikacji może ona ulec zmianie. Logistyka 6/

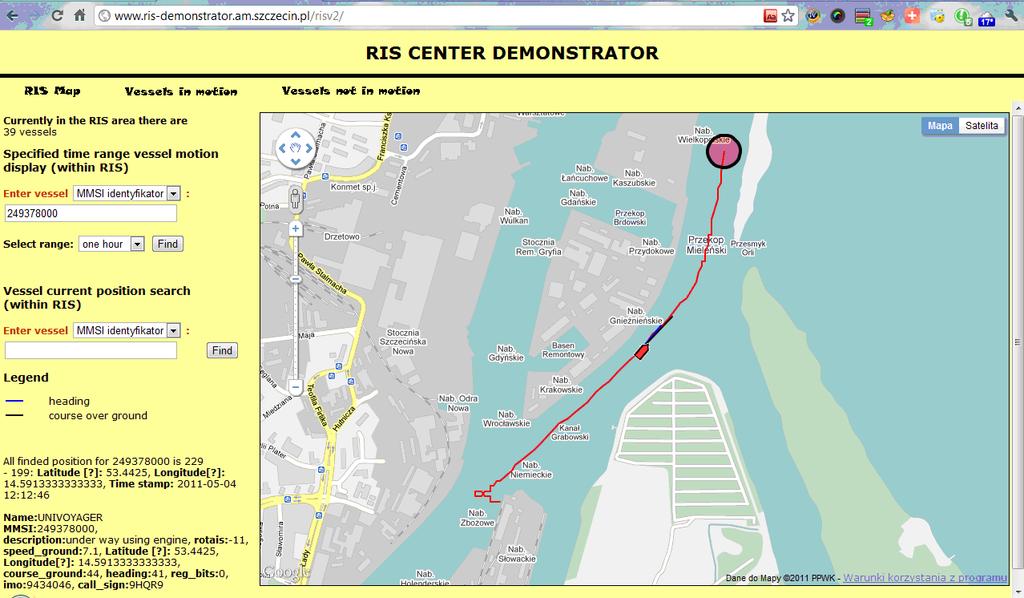

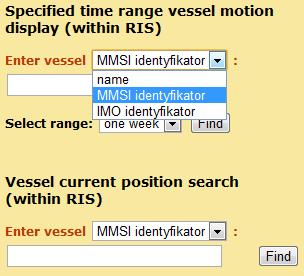

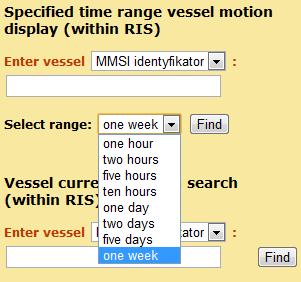

12 a) b) Rys. 10. Menu wyboru pozwalające określić a) sposób szukania statku lub jego trasy, b) zakres szukania trasy Na rys. 11 przedstawiono przykładowy statek i historię jego przemieszczania się z okresu jednej godziny. Okręgiem zaznaczona została aktualna pozycja jednostki. Z lewej strony wyświetlane są w trakcie przemieszczania się markera statku na mapie informacje o kolejnych pozycjach oraz czasach ich rejestracji. Rys. 11. Śledzenie ruch statku z wybranego okresu 4642 Logistyka 6/2011

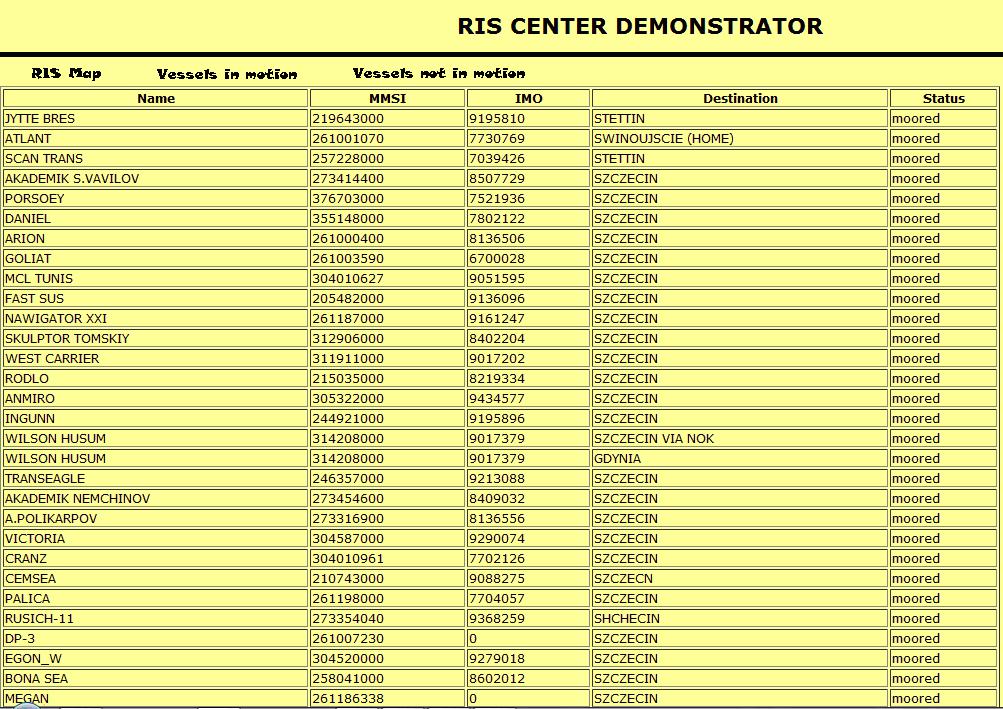

13 Rys. 12. Okno informacyjne pojawiające się po wybraniu szukania statku Ze względu na wymazanie markerów innych statków z mapy podczas śledzenia ruchu wybranego statku konieczne jest odświeżenie strony. Z tego powodu wyświetlany jest dla użytkownika komunikat pokazany na rys. 12 o konieczności wykonania tej operacji. Rys. 13. Informacja o statkach nie będących w ruchu rys. 13 oraz Rys. 14 pokazuje okna, w których wyszczególnione są statki w zależności od ich statusu nawigacyjnego. Logistyka 6/

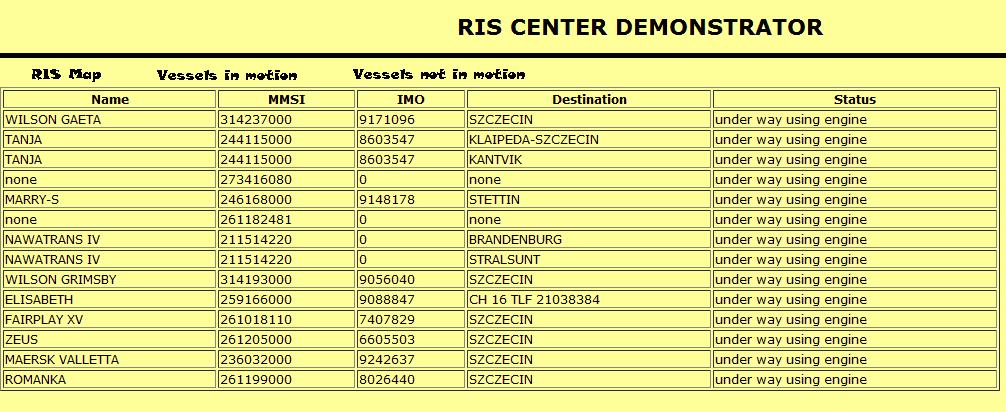

14 Rys. 14. Informacja o statkach będących w ruchu Zastosowanie przekazywania informacji przy wykorzystaniu protokołu sieciowego umożliwia dalsze rozproszenie systemu RIS. W zależności od potrzeb stacja zbierająca dane AIS może być umieszczona z dala od pozostałych elementów systemu. Zastosowanie serwera SQL pozwala w tej sytuacji na zbieranie danych z wielu rozproszonych stacji AIS. W ten sposób można wyeliminować martwe obszary, z których normalnie nie byłoby informacji z powodu nie docierania jej od statków do stacji AIS centrum RIS. 5. PODSUMOWANIE Zastosowanie systemu AIS pozwala na uzyskanie szczegółowej informacji o ruchu statków wyposażonych w ten system. Zgodność systemu śródlądowego AIS z morskim AIS umożliwia gromadzenie informacji zarówno o jednostkach śródlądowych jak i morskich. W Szczecinie może okazać się to cenna zaleta ze względu na występowanie obu rodzajów jednostek pływających. Wprowadzenie internetowego serwisu informacji rzecznej umożliwi uzyskanie danych dotyczących ruchu statków bez konieczności posiadania wyspecjalizowanych urządzeń. Wystarczy posiadać telefon komórkowy wyposażony w przeglądarkę internetową oraz dostęp do Internetu. W porównaniu z innymi tego typu systemami zastosowanie bazy danych umożliwia dodatkowo analizę zebranej informacji. Przykładem jest możliwość śledzenia ruchu statki z wybranego okresu czasu. Prezentowane dane związane z demonstratorem centrum RIS oraz wchodzącym w jego skład systemem informacji śródlądowej o ruchu statków pochodzą z projektu Technologia budowy rzecznego systemu informacyjnego Logistyka 6/2011
