Instrukcja dotycząca funkcji zarządzania pasmem w urządzeniach serii Prestige 660HW.
|
|
- Janina Murawska
- 8 lat temu
- Przeglądów:
Transkrypt
1 Instrukcja dotycząca funkcji zarządzania pasmem w urządzeniach serii Prestige 660HW. Niniejsza instrukcja zawiera wskazówki dotyczące konfiguracji funkcji BW MGMT dostępnej w urządzeniach serii Prestige 660HW. Dość często zdarza się, Ŝe uŝytkownicy korzystający ze standardowych usług dostępnych w sieci Internet utrudniają bądź uniemoŝliwiają dostęp do sieci pozostałym uŝytkownikom. Dzieje się tak, poniewaŝ niektóre aplikacje, nawet wtedy gdy nie ma takiej konieczności wykorzystują maksymalnie nasze łącze internetowe. Na przykład w czasie transmisji plików za pośrednictwem protokołu FTP (File Transfer Protocol) zuŝywane jest zazwyczaj całe dostępne w danej chwili pasmo. Natomiast w czasie trwania rozmowy głosowej wykorzystywane jest bardzo wąskie pasmo (kilkadziesiąt kbps), jednak musi być ono stabilne, dostępne od czasu rozpoczęcia do czasu zakończenia rozmowy. W przeciwnym wypadku jakość połączenia głosowego będzie słaba lub prowadzenie rozmowy będzie niemoŝliwe. UŜytkownik ściągający z serwera FTP duŝy plik moŝe więc uniemoŝliwić prowadzenie rozmowy głosowej i utrudnić korzystanie z zasobów Internetu pozostałym uŝytkownikom sieci. Dzięki funkcji Media Bandwidth Management, urządzenia firmy ZyXEL pozwalają zarezerwować pasmo konieczne do prawidłowego działania określonych usług oraz ograniczyć pasmo dla hostów czy usług, które generują nadmierny ruch i w związku z tym powodują problemy związane z dostępem do Internetu. 1
2 Parametry funkcji BW MGMT, które naleŝy zdefiniować w zakładce Summary zostały opisane poniŝej. Active: Zaznaczamy tę opcję aby aktywować mechanizm BW MGMT na danym interfejsie. JeŜeli chcemy zarządzać ruchem o kierunku WAN LAN to powinniśmy aktywować mechanizmy BW MGMT na interfejsie LAN. Reguły dla ruchu wychodzącego LAN WAN definiujemy natomiast na interfejsie WAN. Speed: W polu tym określamy wartośći stanowiące budŝet, z którego będziemy korzystać w trakcie definiowania klas BW MGMT dla danego interfejsu. W większości przypadków wartości te powinny być zgodne z parametrami naszego łącza internetowego. Scheduler: MoŜemy wybrać jedną z dwóch dostępnych opcji: Priority-Based - ruch o najwyŝszym priorytecie będzie obsługiwany w pierwszej kolejności. Fairness-Based pasmo jest przydzielane na podstawie obliczonego współczynnika. ZałóŜmy, Ŝe mamy dwie klasy: A która potrzebuje 300kbps i B która potrzebuje 600kbps. Współczynnik dla A i B wynosi 1:2. Jeśli do dyspozycji mamy tylko 450kbps to klasa A otrzyma 150kbps, a B 300kbps. Maximize Bandwidth Usage: Zaznacz tę opcję jeśli chcesz aby uŝytkownicy przypisani do zdefiniowanych klas, mający większe niŝ zdefiniowane przez nas zapotrzebowanie na pasmo, mogli skorzystać z pasma nie przydzielonego aktualnie do Ŝadnej z klas. Nie zaznaczaj tej opcji jeśli chcesz zarezerwować pasmo dla ruchu, który nie pasuje do utworzonych klas lub jeśli chcesz ograniczyć pasmo dla tego interfejsu. 2
3 Prestige 6 00 series LAN PWR /SYS WLAN DSL/PPP ZyXEL Communications Polska, Dział Wsparcia Technicznego Przykład 1: Nakładanie ograniczeń na ruchu wychodzący (LAN WAN). ZałoŜenia: - posiadamy łącze internetowe o parametrach 2M/512kbps, - w sieci LAN znajdują się: serwer FTP oraz Media server, Naszym zadaniem jest nałoŝenie odpowiednich ograniczeń na ruch wychodzący, skierowany z sieci LAN do Internetu, poniewaŝ mógłby on zuŝyć całe dostępne pasmo i tym samym zablokować dostęp do Internetu uŝytkownikom sieci lokalnej obsługiwanej przez urządzenie Prestige 660HW. - ruch wychodzący generowany przez serwer FTP ograniczymy do 100kbps, - wychodzący ruch UDP generowany przez Media server ograniczymy do 300kbps, Upstream 512kbps Downstream 2Mbps INTERNET LAN 300kbps 100kbps Media Server FTP Server 100kbps FTP 300kbps Media 3
4 Krok 1: Aby nałoŝyć ograniczenia na ruch wychodzący aktywujemy więc BW MGMT na interfejsie WAN i zgodnie z parametrami naszego łącza internetowego do interfejsu WAN przypisujemy prędkość 512kbps. Krok 2: Przechodzimy do zakładki Class Setup, a następnie na interfejsie WAN definiujemy podklasy naszej klasy głównej. Class Name: Nadajemy nazwę, która będzie identyfikowała naszą podklasę. Bandwidth Budget: Zgodnie z naszymi załoŝeniami dla wychodzącego ruchu FTP przydzielamy pasmo 100kbps. Borrow bandwidth from parent class: Opcję tę pozostawiamy nie zaznaczoną, poniewaŝ nie chemy aby wychodzący ruch FTP zuŝywał więcej niŝ 100kbps dostępnego pasma. Enable Bandwidth Filter: Aktywujemy regułę filtra. Service: Z rozwijanej listy wybieramy usługę FTP. Destination IP Address/Mask: Pozostawiamy wartośći , oznacza to Ŝe filtr dotyczy wszystkich hostów korzystających z naszego serwera FTP. Source IP Address/Mask: podajemy odpowiednio adres IP serwera FTP, którego dotyczy nasz filtr oraz maskę 32bitową. Taka maska wskazuje, Ŝe nasza reguła dotyczy tylko tego konkretnego hosta. 4
5 Krok 3: Definiujemy kolejną podklasę klasy głównej, tym razem będzie ona dotyczyła wychodzącego ruchu strumieniowego generowanego przez Media serwer. Class Name: Nadajemy nazwę, która będzie identyfikowała naszą podklasę. Bandwidth Budget: Zgodnie z załoŝeniami przydzielamy pasmo 300kbps i pozostawiamy nie zaznaczoną opcję poŝyczania pasma. Enable Bandwidth Filter: Aktywujemy regułę filtra. Service: Z rozwijanej listy wybieramy opcję Custom. Destination IP Address/Mask: Pozostawiamy wartości , co oznacza to Ŝe filtr dotyczy wszystkich hostów korzystających z naszego Media servera. Source IP Address/Mask: podajemy odpowiednio adres IP Media servera, którego dotyczy nasz filtr oraz 32bitową maskę podsieci. Source Port: W polu tym definiujemy nr portu, którego ma dotyczyć nasz filtr.wartość 0 oznacza wszystkie porty. Protocol ID: Media server do transmisji danych uŝywa protokołu UDP w polu Protocol ID wpisujemy więc numer tego protokołu (17). JeŜeli pozostawimy wartość domyślną (0) to filtr będzie dotyczył wszystkich obsługiwanych protokołów. Numery wybranych protokołów: 1 ICMP Internet Control Message [RFC792] 6 - TCP Transmission Control [RFC793] 17 UDP User Datagram [RFC768] 50 ESP Encap Security Payload [RFC1827] 51 AH Authentication Header [RFC1826] 5

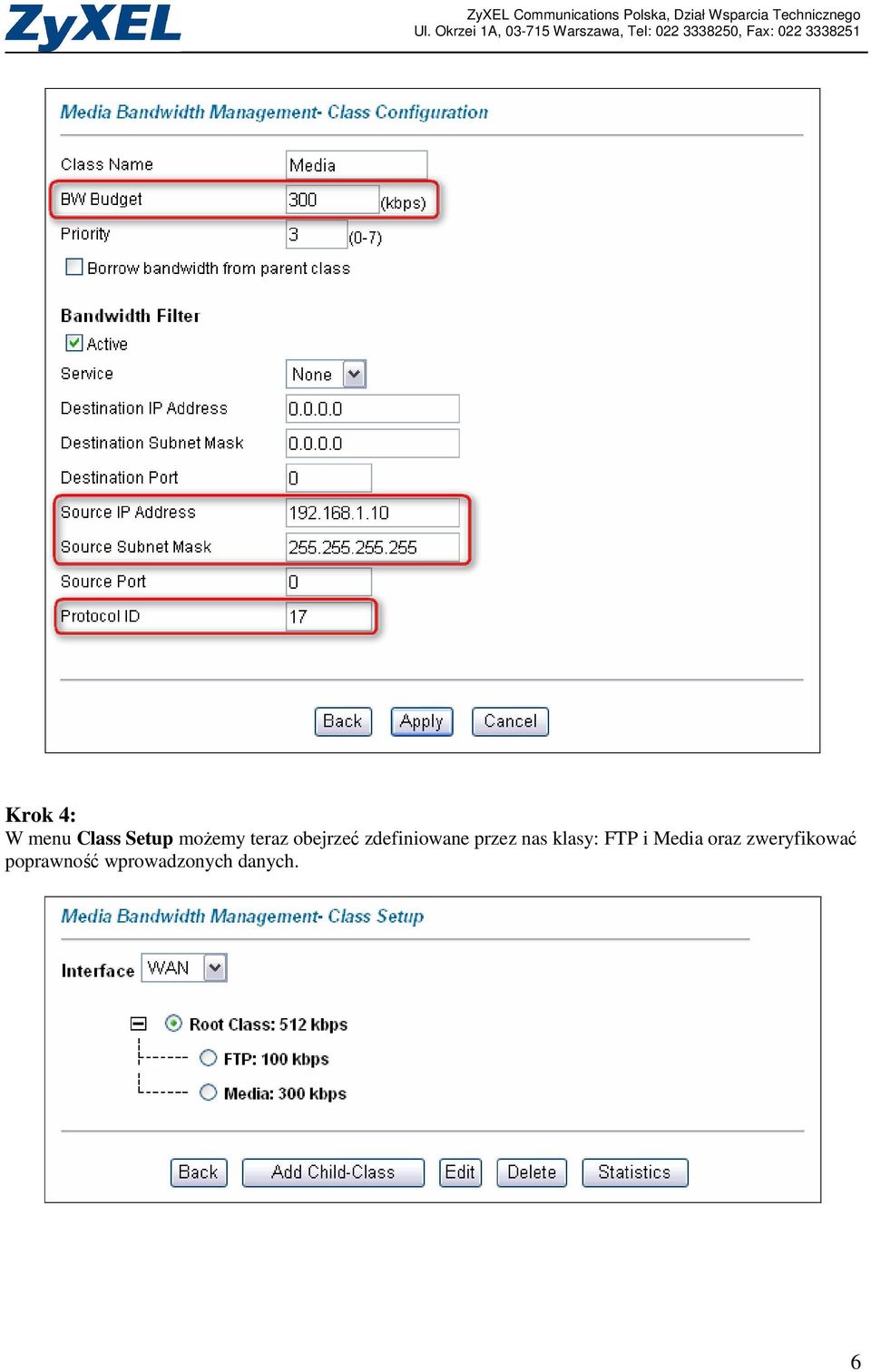

6 Krok 4: W menu Class Setup moŝemy teraz obejrzeć zdefiniowane przez nas klasy: FTP i Media oraz zweryfikować poprawność wprowadzonych danych. 6
7 W menu Monitor moŝemy sprawdzić jaka część pasma przydzielonego klasom FTP i Media jest aktualnie wykorzystywana. Ta część pasma, która nie została przydzielona do Ŝadnej ze zdefiniowanych klas jest automatycznie przypisana do klasy domyślnej (Default Class) i moŝe być wykorzystywana przez ruch, który nie został przypisany do Ŝadnej ze zdefiniowanych reguł (np. HTTP). 7
8 Prestige 600 series LA N PWR/SYS WLAN DSL/PPP ZyXEL Communications Polska, Dział Wsparcia Technicznego Przykład 2: Nakładanie ograniczeń na ruchu przychodzący (WAN LAN). ZałoŜenia: - posiadamy łącze internetowe o parametrach 2M/512kbps, Naszym zadaniem jest nałoŝenie odpowiednich ograniczeń na ruch przychodzący, skierowany z Internetu do naszej sieci LAN. - uŝytkownikowi A dla ruchu przychodzącego FTP naleŝy przydzielić pasmo 400kbps. - uŝytkownikowi B dla ruchu przychodzącego FTP naleŝy przydzielić pasmo 400kbps. - uŝytkownikowi korzystającemu z IPTV naleŝy przydzielić dla tej usługi pasmo 800kbps. Krok 1: Aby nałoŝyć ograniczenia na ruch przychodzący o kierunku WAN LAN musimy aktywować BW MGMT na interfejsie LAN. Zgodnie z parametrami naszego łącza internetowego do interfejsu przypisujemy prędkość 2048kbps. 8
9 Krok 2: Przechodzimy do zakładki Class Setup, a następnie dla interfejsu LAN definiujemy podklasy klasy głównej. Krok 3: Definiujemy podklasę, która będzie dotyczyła uŝytkownika A i ruchu przychodzącego FTP. Class Name: Nadajemy nazwę, która będzie identyfikowała naszą podklasę. Bandwidth Budget: Zgodnie z załoŝeniami przydzielamy pasmo 400kbps i pozostawiamy niezaznaczoną opcję poŝyczania pasma. Enable Bandwidth Filter: Aktywujemy regułę filtra. Service: Z rozwijanej listy wybieramy usługę FTP. Destination IP Address/Mask: Podajemy odpowiednio adres IP uŝytkownika A, oraz 32bitową maskę podsieci. JeŜeli uŝyjemy maski 24bitowej to nasza reguła będzie dotyczyła wszystkich hostów pracujących w sieci o adresacji /24. Source IP Address/Mask: Pozostawiamy wartości , oznacza to Ŝe filtr będzie dotyczył wszystkich serwerów FTP rozlokowanych w Internecie. 9
10 Krok 4: Definiujemy podklasę, która będzie dotyczyła uŝytkownika B i ruchu przychodzącego FTP. Class Name: Nadajemy nazwę, która będzie identyfikowała naszą podklasę. Bandwidth Budget: Zgodnie z załoŝeniami przydzielamy pasmo 400kbps i pozostawiamy niezaznaczoną opcję poŝyczania pasma. Enable Bandwidth Filter: Aktywujemy regułę filtra. Service: Z rozwijanej listy wybieramy usługę FTP. Destination IP Address/Mask: Podajemy odpowiednio adres IP uŝytkownika B, oraz 32bitową maskę podsieci. Source IP Address/Mask: Pozostawiamy wartości
11 Krok 5: Definiujemy podklasę, która będzie dotyczyła uŝytkownika korzystającego z usług IPTV. Class Name: Nadajemy nazwę, która będzie identyfikowała naszą podklasę. Bandwidth Budget: Zgodnie z załoŝeniami przydzielamy pasmo 800kbps i pozostawiamy niezaznaczoną opcję poŝyczania pasma. Enable Bandwidth Filter: Aktywujemy regułę filtra. Service: Z rozwijanej listy wybieramy opcje Custom. Destination IP Address/Mask: Podajemy odpowiednio adres IP uŝytkownika A, 32bitową maskę podsieci i określamy numer protokołu (17). Source IP Address/Mask: Pozostawiamy wartości
12 Krok 6: Zdefiniowane przez nas drzewo złoŝone z klasy głównej (Root) oraz klas podrzędnych: FTP A, B i IPTV moŝemy obejrzeć w menu Class Setup. 12
