1 INSTRUKCJA OBSŁUGI ATH W102

2 SPIS TREŚCI WSTĘP Informacje ogólne Ogólny opis urządzenia Opakowanie Zakres dostawy MONTAŻ Miejsce montażu Montaż po rozpakowaniu KALIBRACJA Kalibracja czujnika wagi tryb samochodów osobowych Kalibracja czujnika wagi tryb samochodów ciężarowych UŻYTKOWANIE Wskazówki bezpieczeństwa Instrukcje obsługi - bezpieczeństwo INSTRUKCJA OBSŁUGI Montaż koła Wybór programu wyważania Wprowadzanie parametrów koła Rozpoczęcie wyważania KONSERWACJA I UTRZYMANIE Kody błędów DEKLARACJA ZGODNOŚCI LISTA CZĘŚCI ZAMIENNYCH Obudowa Górna osłona Płyta główna Mechanizm podnoszący Mechanizm hamulca Wał wyważarki Ramie pomiarowe Czujniki piezoelektryczne Fotokomórka Akcesoria NOTATKI

3 - 3 -

4 WSTĘP Informacje ogólne NINIEJSZA INSTRUKCJA JEST INTEGRALNĄ CZĘŚCIĄ URZĄDZENIA TRZEBA JĄ UWAŻNIE PRZECZYTAĆ PRZED ROZPOCZĘCIEM MONTAŻU I UŻYTKOWANIA. PRODUCENT NIE PONOSI ODPOWIEDZIALNOŚCI ZA SZKODY POWSTAŁE W WYNIKU NIESTOSOWANIA SIĘ DO INSTRUKCJI LUB NIEPRZESTARZEGANIA PRZEPISÓW BEZPIECZEŃSTWA. UWAGA: Postępuj zgodnie z instrukcjami, aby uniknąć obrażeń lub uszkodzeń. WSKAZÓWKA: Instrukcja zawiera szczegółowe informacje odnośnie zasad funkcjonowania i efektywnego użytkowania urządzenia

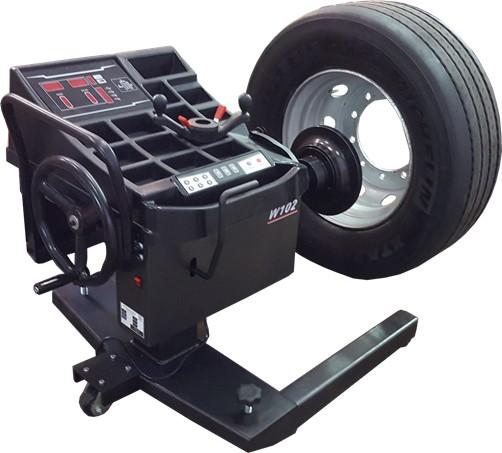

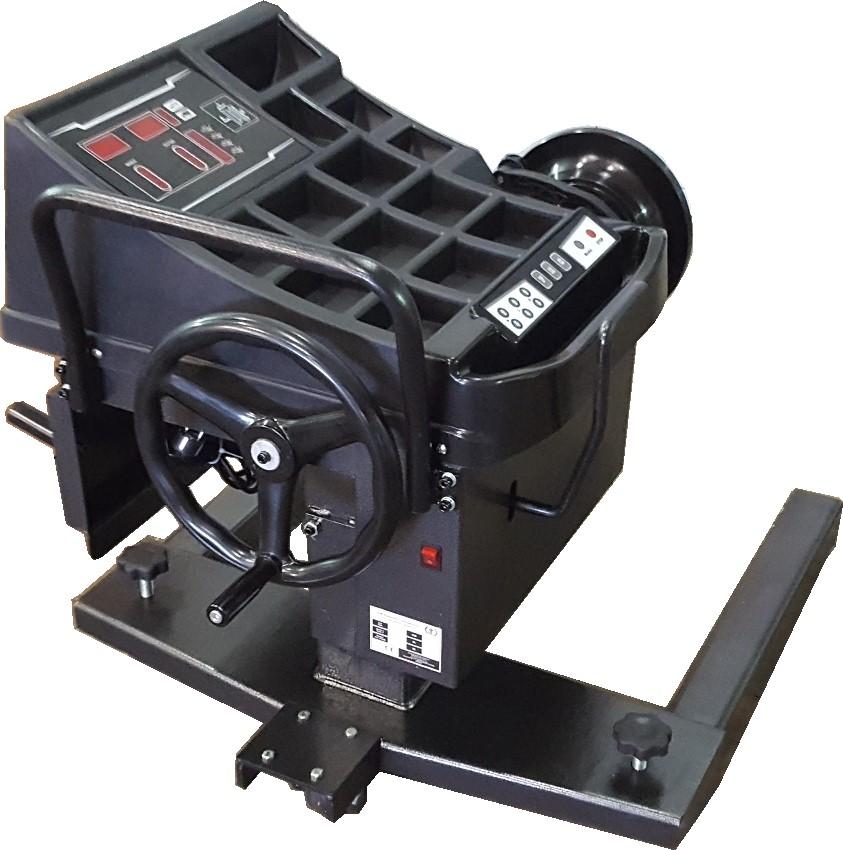

5 Ogólny opis urządzenia ) Pokrętło do podnoszenia i opuszczania wyważarki 2) Uchwyt pomocniczy do przestawiania wyważarki 3) Wyświetlacz LED 4) Klawiatura 5) Osłona z przegrodami na ciężarki 6) Dźwignia hamulca ręcznego 7) Główny włącznik 8) Obudowa 9) Wsporniki 10) Śruby do stabilizacji pozycji pracy - 5 -

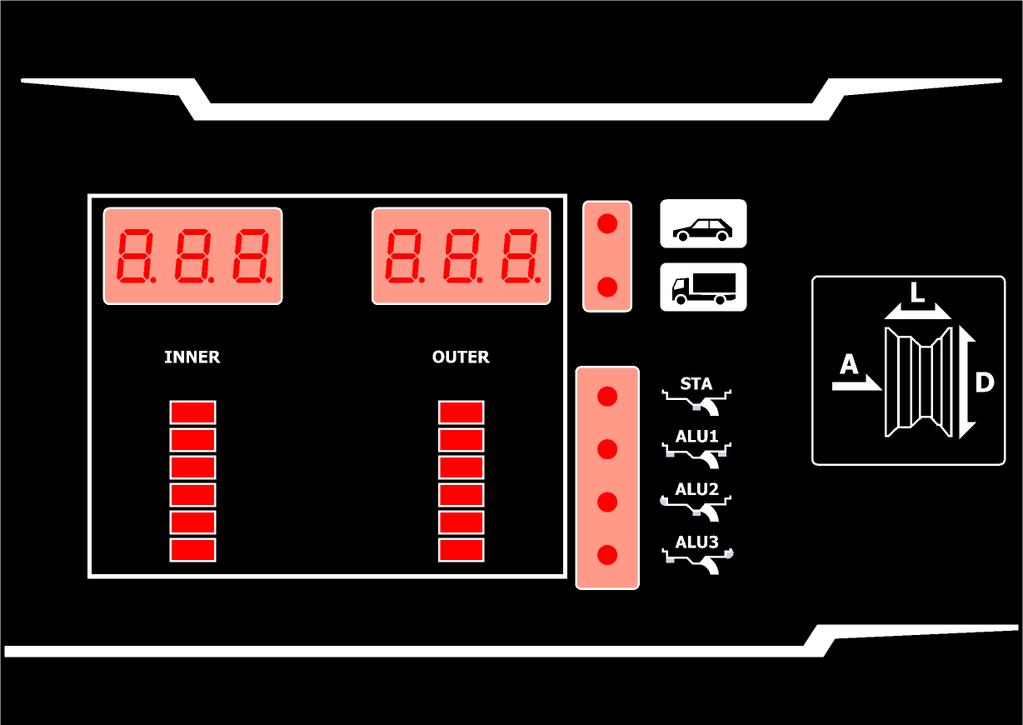

6 ) Wskaźnik INNER - wyważeni po lewej stronie 2) Wskaźnik OUTER wyważenia prawa strona 3) Pozycja ciężarka po stronie INNER - lewej 4) Pozycja ciężarka po stronie OUTER - prawej 5) Wskaźnik trybu wyważania - 6 -

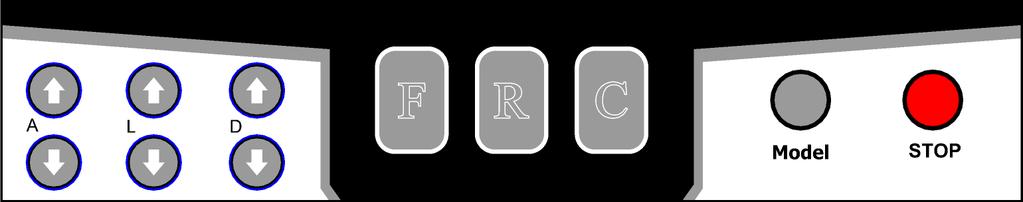

7 Odległość felgi od maszyny Szerokość felgi Średnica felgi Tryb wyważania Przycisk Wskaźnik wyważenia <5g Klawisz wyboru Przycisk Przyciski naciskać tylko palcami. Nie używaj ostrych przedmiotów

8 Dane techniczne Maksymalna waga koła Średnica felgi Szerokość felgi Maksymalna średnica koła Dokładność / Tryb osobowy Dokładność / Tryb ciężarowy Zasilanie elektryczne Średnica wału Tryby wyważania Wymiary urządzenia (Długość x Szerokość x Wysokość) Waga netto / brutto < 200 kg cali 4-15 cali mm +/- 1 g / 0,1 uncji +/- 10 g / 0,1 uncji 1/220V/50 Hz 40 mm Tryb Dynamiczny (Standardowy) Tryb Statyczny ALU-1, ALU-2 & ALU-3 - Tryby Około 1330 x 800 x 1700 mm 185 / 221 kg - 8 -

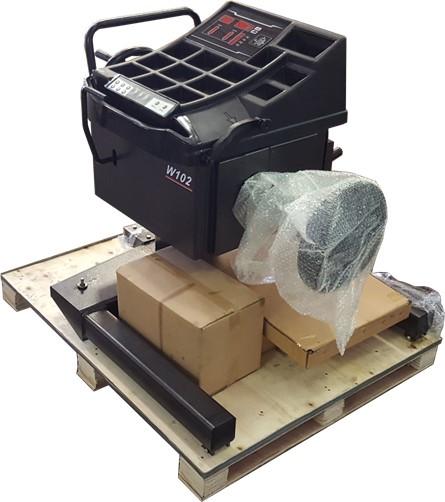

9 Opakowanie Sprawdź w obecności dostawcy. Sprawdź, czy nie ma widocznych uszkodzeń opakowania. Jeśli brakuje czegoś z zakresu dostawy skontaktuj się z naszym działem sprzedaży. Odmów przyjęcia dostawy, jeśli opakowanie jest uszkodzone lub niekompletne. Opisz uszkodzenia w dokumentach dostawcy i poinformuj sprzedawcę. Instrukcje - transport i przechowanie: - Podnieś ostrożnie, za pomocą odpowiednich środków wsparcia przy zachowaniu wszelkich zasad bezpieczeństwa - Należy unikać wstrząsów, szarpania, ciągnięcia, uderzeń, uważaj na nierówne powierzchnie itp. - Po zdjęciu opakowania upewnij się, że zostało wyrzucone do śmieci/ usunięte w przeznaczonym do tego miejscu, a do czasu usunięcia upewnij się, żeby było niedostępne dla dzieci i zwierząt - Temperatura w magazynie: -10 C~+60 C - Wilgotność: 20%-95% Wymiar Wysokość Długość Szerokość mm 950 mm 1145 mm Na zdjęciu przedstawiono zawartość przesyłki

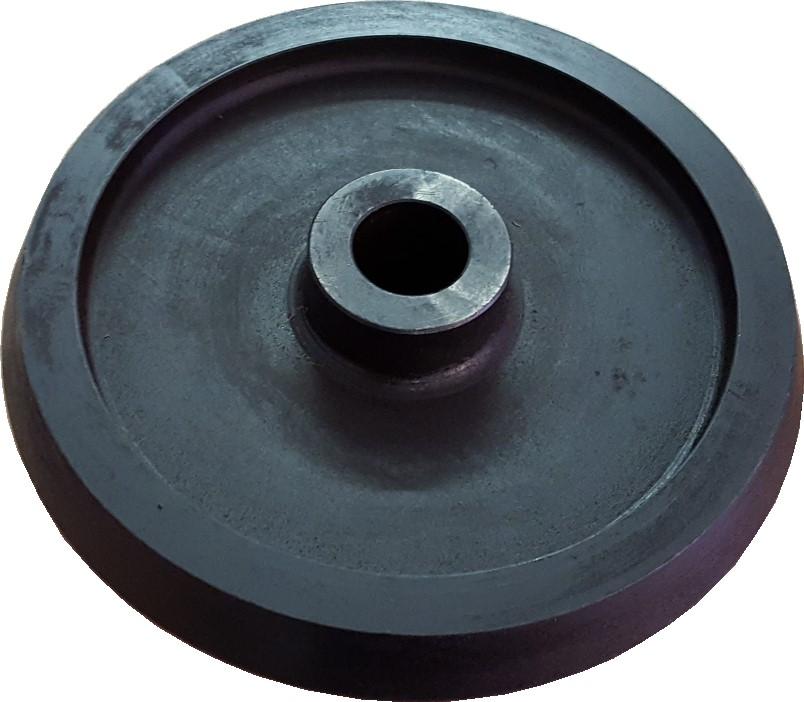

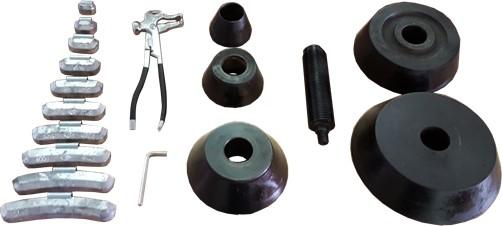

10 Zakres dostawy Pakiet #1 (23,5 x 39,5 x 25 cm): Ciężarki 50g; 100g; 150g; 200g; 250g; 300g; 350g; 400g; 450g & 500g Młoteczek ze szczypcami Klucz imbusowy 6mm Wał Ø40mm x 140mm Stożek Stożek Stożek Stożek Stożek Pakiet #2 (36 x 47 x 10,5 cm): Podwójny stożek / Do użycia razem z pierścieniem dystansującym (który jest już zamontowany na wyważarce) Pakiet #3 (60,5 x 43,5 x 7cm): Miernik szerokości felgi Zakres pomiarowy: 3-18 cali ( mm)

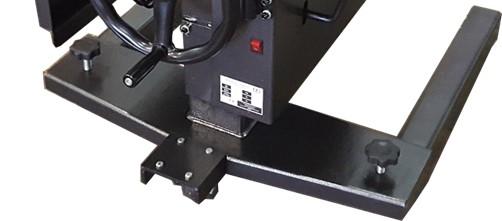

11 MONTAŻ Miejsce montażu Wyważarka musi być stosowana na wystarczająco stabilnym podłożu. Drgania gleby mogą mieć wpływ na wyniki równoważenia. Dopuszczalna temperatura robocza: 0-50 C Maksymalna dopuszczalna wilgotność powietrza: 85% przy 30 C Wysokość nad poziomem morza: 1000m Podłączenie zasilania i uziemienie (patrz dane techniczne) może być wykonane za pomocą wtyczki (gniazdo i wtyk) lub łącza stałego Potrzebne przewody zasilające: Patrz dane techniczne Urządzenia nie powinno się używać w suchych pomieszczeniach oraz w pomieszczeniach zagrożonych wybuchem. Montaż po rozpakowaniu 1. Montaż wału wyważarki Dokładnie wyczyść powierzchnie łączone przed mocowaniem wału. Włóż wał w odpowiedni otwór i przykręć. 2. Montaż śrub zaciskowych Dołącz śruby mocujące do odpowiedniego otworu w ramie

12 3. Połączenie elektryczne Wszelkie prace związane z połączeniem elektrycznym mogą być wykonywane jedynie przez specjalistę, zgodnie z obowiązującymi regulacjami w kraju użytkowania lub wytycznymi zakładu energetycznego. Należy zwrócić uwagę na potrzebne przewody zasilające oraz wskazania odnośnie napięcia (patrz dane techniczne). Główny kabel zasilający musi mieć wtyczkę, która spełnia odpowiednie normy. Jeśli urządzenie jest podłączone bezpośrednio (bez wtyczki) zalecane jest zabezpieczyć wyłącznik tak, aby tylko upoważniony personel miał do niego dostęp. KALIBRACJA Kalibracja czujnika wagi tryb samochodów osobowych Urządzenie musi być skalibrowane po rozpakowaniu i zmontowaniu, przed rozpoczęciem sezonu i po każdym dłuższym przestoju. Wybierz tryb samochodów osobowych naciskając przycisk Model > Załóż stalowe koło (15 lub 16 ) i wprowadź jego parametry. > > Aby wejść w program kalibracji naciśnij kombinację klawiszy: 1. Najpierw naciśnij przycisk F, następnie nie puszczając F dodatkowo naciśnij R. 2. Teraz wyświetlacz pokazuje CAL CAL i napis powinien migać. 3. Puść przyciski F i R jak napis CAL CAL przestanie migać. + Teraz aby zacząć proces wyważania musisz ręcznie rozkręcić koło. Kręć do czasu, aż na wyświetlaczu pojawi się run. Gdy się pojawi przestań kręcić ręcznie, proces wyważenia zacznie się automatycznie

13 Jak tylko wyświetlacz pokaże 100 Add możesz zacząć hamować koło hamulcem ręcznym. Obróć kołem aż wszystkie diody wskaźnika INNER się zapalą. Przyczep ciężarek 100g na godzinie dwunastej po lewej stronie felgi. Teraz możesz zacząć drugi krok, zacznij obracać kołem. Jak tylko wyświetlacz pokaże run możesz przerwać obracanie. Teraz wyważarka oblicza niewyważenie. Jak tylko wyświetlacz pokaże 100 Add, możesz zacząć hamować koło hamulcem ręcznym. Ściągnij ciężarek 100g z lewej strony koła. Obróć kołem aż wszystkie diody wskaźnika OUTER się zapalą. Przyczep ciężarek 100g na godzinie dwunastej po prawej stronie felgi.. Teraz możesz zacząć trzeci krok, zacznij obracać kołem. Jak tylko wyświetlacz pokaże run możesz przerwać obracanie. Teraz wyważarka oblicza niewyważenie. Po skończonych obliczeniach wyważarka pokaże CAL END. I możesz zacząć hamować koło hamulcem ręcznym

14 Kalibracja czujnika wagi tryb samochodów ciężarowych Urządzenie musi być skalibrowane po rozpakowaniu i zmontowaniu, przed rozpoczęciem sezonu i po każdym dłuższym przestoju. Wybierz tryb samochodów ciężarowych naciskając przycisk Model Załóż stalowe koło (22,5 ) i wprowadź jego parametry. > Wskazówka: Jeżeli masz niewyważone koło powinieneś wykonać kalibracje w ten sposób. Skalibruj urządzenia na nieskalibrowanym kole, następnie skalibruj koło i ponownie skalibruj wyważarkę już na wyważonym kole. > > Aby wejść w program kalibracji naciśnij kombinację klawiszy: 1. Najpierw naciśnij przycisk F, następnie nie puszczając F dodatkowo naciśnij R. 2. Teraz wyświetlacz pokazuje CAL CAL i napis powinien migać. 3. Puść przyciski F i R jak napis CAL CAL przestanie migać. + Teraz aby zacząć proces wyważania musisz ręcznie rozkręcić koło. Kręć do czasu, aż na wyświetlaczu pojawi się run. Gdy się pojawi przestań kręcić ręcznie, proces wyważenia zacznie się automatycznie. Jak tylko wyświetlacz pokaże 200 Add możesz zacząć hamować koło hamulcem ręcznym. Obróć kołem aż wszystkie diody wskaźnika INNER się zapalą. Przyczep ciężarek 200g na godzinie dwunastej po lewej stronie felgi

15 Teraz możesz zacząć drugi krok, zacznij obracać kołem. Jak tylko wyświetlacz pokaże run możesz przerwać obracanie. Teraz wyważarka oblicza niewyważenie. Jak tylko wyświetlacz pokaże 200 Add, możesz zacząć hamować koło hamulcem ręcznym. Ściągnij ciężarek 200g z lewej strony koła. Obróć kołem aż wszystkie diody wskaźnika OUTER się zapalą. Przyczep ciężarek 200g na godzinie dwunastej po prawej stronie felgi.. Teraz możesz zacząć trzeci krok, zacznij obracać kołem. Jak tylko wyświetlacz pokaże run możesz przerwać obracanie. Teraz wyważarka oblicza niewyważenie. Po skończonych obliczeniach wyważarka pokaże CAL END. I możesz zacząć hamować koło hamulcem ręcznym

16 UŻYTKOWANIE Wskazówki bezpieczeństwa - Tylko odpowiednio przeszkolony personel może obsługiwać urządzenie. - Jeśli użytkownik urządzenia wykona jakiekolwiek zmiany konstrukcyjne / zmiany w budowie tego urządzenia, certyfikaty CE tracą ważność, a ATH Heinl nie ponosi żadnej odpowiedzialności za szkody wyrządzone w wyniku wprowadzonych zmian. Urządzenia zabezpieczające nie mogą być odłączane. - Używaj maszyny tylko zgodnie z jej przeznaczeniem i według zaleceń. - Jak zawsze, przy pracy ze sprzętem technicznym, istnieje niemożliwe do przewidzenia szczątkowe ryzyko, na wyważarce umieszczone są różne symbole ostrzegawcze (czarny/żółty trójkąt). Symbole te sygnalizują operatorowi możliwe ryzyko i ostrzegają, by zachować szczególną ostrożność, aby uniknąć wypadków i/lub uszkodzeń podczas pracy z urządzeniem. - Operator powinien wyeliminować ewentualne ryzyko poprzez odpowiednie i ostrożne zachowanie podczas pracy. - Zawsze używaj odpowiednich narzędzi i materiałów do pracy. - Noś odpowiednią odzież ochronną (np. okulary ochronne, ochrona uszów, obuwie ochronne itp.). - Każdą informację zawartą w tym podręczniku przeczytaj ze zrozumieniem i stosuj w pracy - Wyważarki można używać w Niemczech tylko z osłoną na koło - Nie używać sprężonego powietrza do czyszczenia urządzenia! - Części plastikowe czyścić alkoholem, nie używać rozpuszczalników - Upewnij się, że koło jest prawidłowo zamocowane przed rozpoczęciem wyważania - Upewnij się, że w strefie zagrożenia podczas pracy z wyważarką nie ma osób niepowołanych - Nie umieszczaj dużych przedmiotów na maszynie, ponieważ może to mieć wpływ na dokładność wyniku wyważania. Dalsze instrukcje dotyczące bezpieczeństwa są opisane w osobnym rozdziale

17 BTR-Nr Instrukcje obsługi - bezpieczeństwo Stan: Grudzień Zastosowanie i działania Podpisana dnia: ZAKRES STOSOWANIA Wyważarki kół osobowych ZAGROŻENIA DLA LUDZI I ŚRODOWISKA Ryzyko przewrócenia lub przechylenia się maszyny Ryzyko poluzowania się koła Ryzyko odlatujących cząstek brudu lub kurzu Ryzyko wciągnięcia zwisających ubrań lub ich części oraz długich włosów Ryzyko potknięcia i upadku Ryzyko upośledzenia słuchu z powodu narażenia na hałas Ryzyko urazów kręgosłupa z powodu podnoszenia i przenoszenia ciężarów ŚRODKI OSTROŻNOŚCI Zapewnienie właściwej stabilności Noś odzież ochronną: Obuwie ochronne, okulary ochronne i ochronę uszu Używaj urządzeń zabezpieczających podczas pracy Używaj odpowiednich złączy, adapterów Oczyść koło z brudu (czyszczenie na mokro, w żadnym przypadku nie używać sprężonego powietrza!) Noś przylegające ubrania robocze, możliwie z zapięciami typu Velcro Noś czepek ochronny dla długich włosów Jeśli to możliwe korzystaj z urządzeń transportowych i urządzeń podnoszących Zatroszcz się o ergonomię na stanowisku pracy ZACHOWANIE W PRZYPADKU NIEBEZPIECZEŃSTWA W przypadku wystąpienia istotnych błędów grożących niebezpieczeństwem należy natychmiast przerwać pracę, zabezpieczyć maszynę przed dalszym użytkowaniem Poinformować osobę odpowiedzialną w przypadku wad lub usterek Naprawy i konserwację mogą być wykonywane jedynie przez specjalistę! POSTĘPOWANIE W RAZIE WYPADKU PIERWSZA POMOC Zabezpiecz miejsce wypadku Wykonaj czynności pierwszej pomocy, wezwij służby ratownicze, poinformuj przełożonego. Zadbaj o poszkodowanych. Apteczka Pierwszej Pomocy znajduje się: Numer Pogotowia Ratowniczego: Notuj wszystkie informacje, w książeczce pierwszej pomocy KONSERWACJA, UTYLIZACJA Prace konserwacyjne wykonane są przez: Odpowiedzialność za utylizację (np. za zużyty olej):

18 INSTRUKCJA OBSŁUGI 1. Auto test Po włączeniu maszyny, system zaczyna samodzielne sprawdzenie, a następnie wchodzi domyślnie w tryb dynamicznego pomiaru. 2. Montaż koła Wybierz odpowiedni stożek do centrowania koła na wale wyważarki. Jak widać poniżej są 2 proste sposoby dociśnięcia koła. a. Pierwsza możliwość na rysunku obok polega na dociśnięciu koła stożkiem od strony zewnętrznej. Podczas używania największego stożka pamiętaj o konieczności użycia adaptera na koło obrotowe

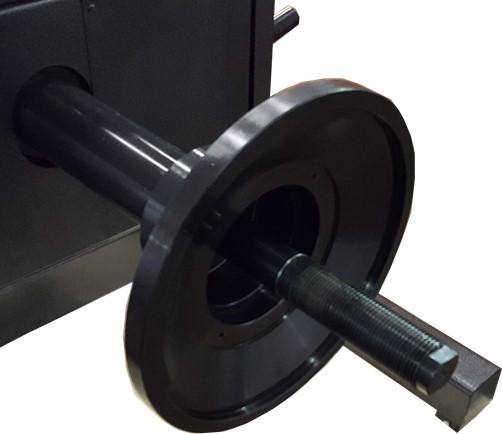

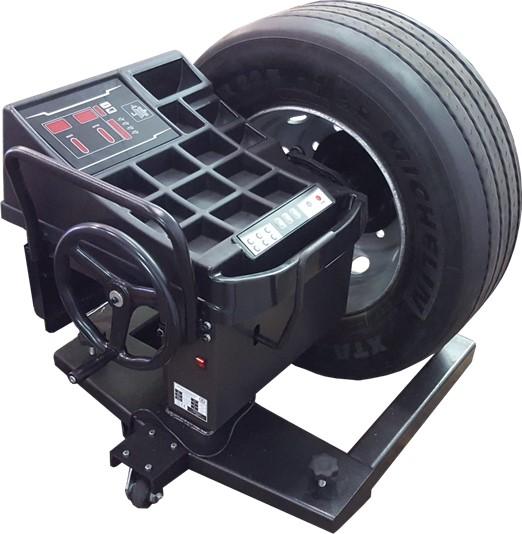

19 Montaż koła Postaw koło przed wyważarką i wjedź wyważarką, tak aby wał wszedł w otwór środkowy koła. Wjedź wyważarką tak daleko aż felga dotknie koła zamachowego. Ustaw stożek na zewnętrznej stronie felgi i załóż śrubę szybkomocującą aby zapobiec spadnięcia stożka

20 Jeśli wał nie jest wypośrodkowany względem stożka i koła, teraz możesz odpowiednio podnieś lub opuścić wyważarkę. Na koniec dociśnij koło śrubą szybkomocującą.!!! WSKAZÓWKA: Obracaj koło przeciwnie do wskazówek zegara i trzymaj śrubę szybkomocującą. Wtedy felga precyzyjnie dopasuje się do stożka

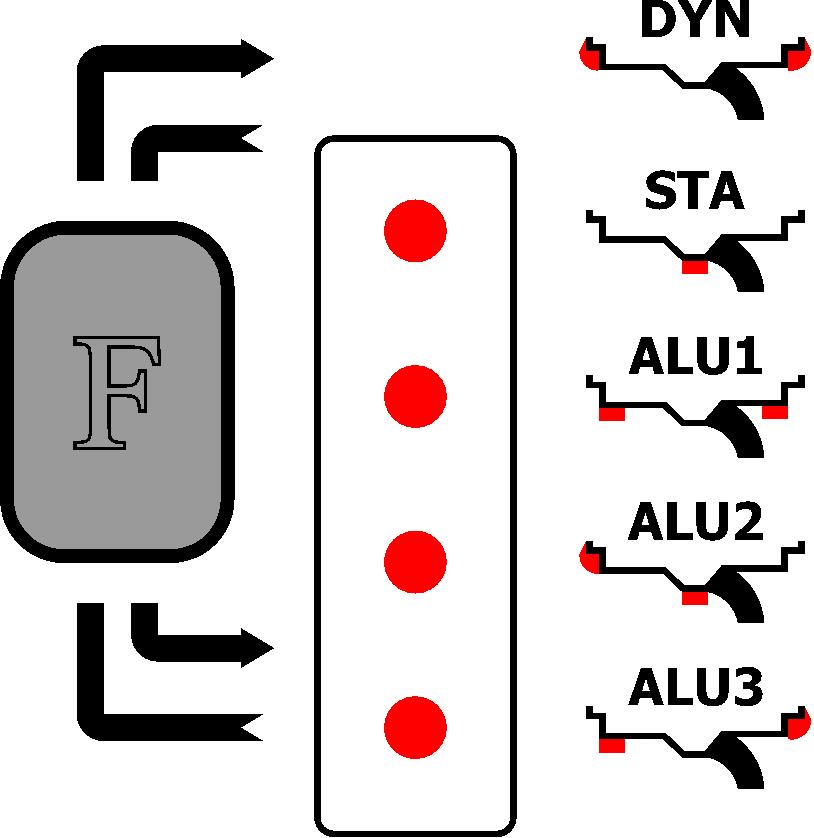

21 Do przeprowadzenia prawidłowego procesu wyważania należy podnieść koło na wysokość około 2cm od ziemi. Zabezpiecz urządzenie przykręcając śruby wspornikowe, aby zapobiec ruchom wyważarki. Wybór programu wyważania DYN Tryb dynamiczny (bez LEDa): Ta funkcja wskazuje bicie promieniowe i osiowe w kołach stalowych. Ciężarki przyczepiamy z zewnętrznej i wewnętrznej strony felgi. STA Tryb statyczny Funkcja wskazuje bicie promieniowe w kołach stalowych. W trybie statycznym ciężarek przyklejamy na środku felgi. ALU -1- Ta funkcja wskazuje wartość bicia promieniowego i osiowego w kołach aluminiowych. Ciężarki umieszczamy w określonych punktach. ALU -2- Ta funkcja wskazuje wartość bicia promieniowego i osiowego w kołach aluminiowych. Ciężarki umieszczamy w określonych punktach

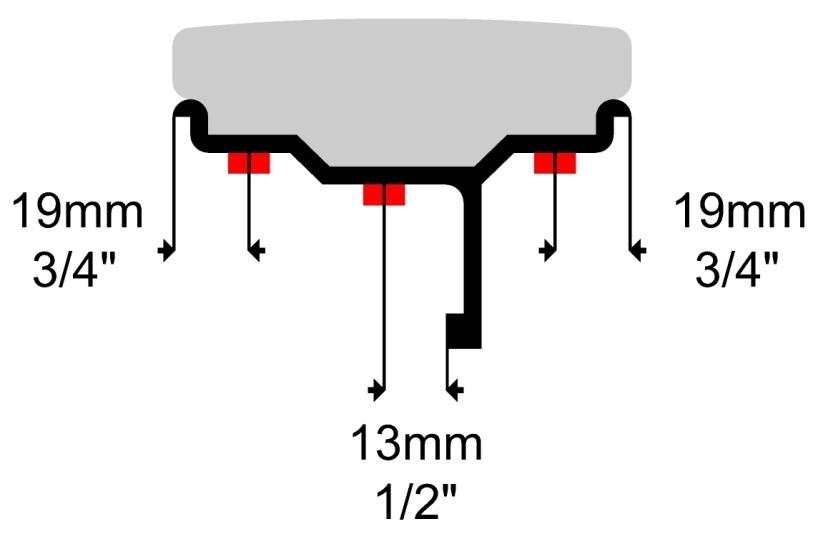

22 ALU3 Ta funkcja wskazuje wartość bicia promieniowego i osiowego w kołach aluminiowych. Ciężarki umieszczamy w określonych punktach.!!! UWAGA: Należy wziąć pod uwagę poniższe wartości określając miejsce wprowadzenia ciężarków klejonych. Wprowadzanie parametrów koła a) Wprowadzenie parametrów koła w celu wyważenia Wprowadź następujące parametry koła: [A] Odległość koła od maszyny [L] Szerokość felgi [D] Średnica felgi Wprowadź parametry używając odpowiednich przycisków > >

23 Rozpoczęcie wyważania Zacznij obracać kołem zgodnie z ruchem wskazówek zegara. Jak tylko osiągniesz wymaganą prędkość, wyświetlacz wskaże run. Teraz możesz przerwać obracanie koła. Wyważarka obliczy wartość niewyważenia w konkretnych punktach. Po procesie wyważania, pojawi się rezultat na wyświetlaczu. W tym momencie można rozpocząć proces hamowania. W tym celu użyj hamulca ręcznego. Następnie obracaj kołem, aż zapalą się wszystkie diody, wtedy przyczep ciężarek na godzinie dwunastej odpowiednio INNER po lewek stronie, OUTER po prawej stronie

24 KONSERWACJA I UTRZYMANIE Praca naprawcze mogą być wykonywane tylko przez wyszkolony personel lub przez klienta za zgodą ATH-Heinl. Przed wykonywaniem prac konserwacyjnych odłącz maszynę od wszelkich źródeł zasilania (główny włącznik off, rozłącz główny przewód zasilający). Dodatkowo musza być podjęte wszelkie środki ostrożności przed jej przypadkowym uruchomieniem. Działania na częściach/przewodach elektrycznych mogą być wykonywane tylko przez specjalistów. Kody błędów Wyważarka może wyświetlać następujące błędy: Kod błędu Err -1- Err -2- Err -3- Err -4- Err -5- Err -6- Err -7- Err -8- Err -H- Przyczyna Płytka sterująca uszkodzona Płytka główna uszkodzona 1. Nie ma koła na wale / zbyt lekkie koło 2. Wał wyważarki nie jest zamocowany 3. Koło jest źle zamocowane na wale Zbyt duże niewyważenie Nieprawidłowy kierunek obrotów Bez znaczenia w tym modelu Błędna kalibracja - Ciężarki przyczepiane w złej kolejności - Ciężarek 100 g / 200 g przyczepiany dwukrotnie Uszkodzona wewnętrzna pamięć lub brak sygnału Konieczna kalibracja urządzenia Zbyt mała prędkość obrotowa Uszkodzony czujnik drgań Uszkodzona płytka sterująca Uszkodzona płytka główna Za szybkie obroty koła

25 DEKLARACJA ZGODNOŚCI Seriennummer / Serial number: Konformitätserklärung Declaration of conformity Déclaration de conformité Deklaracja zgodności Für / for / pour / dla Rad-Auswuchtmaschine Car wheel balancer l équilibreuse Wyważarek Wurden folgende einschlägige Bestimmungen beachtet The following EG-directives are considered Les Directives suivantes de l Union européenne ont été respectées Następujące przepisy zostały dotrzymane Folgende harmonisierten Normen und Vorschriften wurden eingehalten The following harmonized standards are applied Les normes harmonisées suivantes ont été appliquées Następujące zharmonizowane normy są stosowane Typ / Type / Type / Typ ATH W22 ATH W42 ATH W62 ATH W /42/EC (Machine-Directive) EN ISO 12100:2010 EN :2006/AC:2010 Hersteller Manufacturer Fabricant Producent ATH-Heinl GmbH &Co. KG Kauerhofer Straße 2 D Sulzbach-Rosenberg Germany Prüfinstitut Institut of Quality Institut de qualité Instytut kontroli jakości Referenznummer der technischen Daten: Reference number for the technical data: Numéro de référence des données techniques: Numer referencyjny danych technicznych Nummer des Zertifikats: Number of the certificate: Numéro du Certificat Numer certyfikatu SGS Supervice Gözetme Etüd Kontrol Servisleri A.S. Baglar Max. Osmanpasa Cad. No. 95 Is Istanbul Plaza, A Girisi Günesli Istanbul TURKEY TCF-MD /IN-IST /AOO/AKC (OUCE ) Hiermit wird bestätigt, dass die oben bezeichneten Maschinen den genannten EG-Richtlinien entsprechen. Herewith we confirm that the above named machines are according to the named EC-directives. Nous certifions par la présente la conformité des machines décrites ci-dessus aux Directives de l Union européennes citées. Niniejszym potwierdzamy, że wyżej wymienione maszyny są zgodne z Dyrektywami Unii Europejskiej. ATH-Heinl GmbH &Co. KG Kauerhofer Straße 2 D Sulzbach-Rosenberg Germany im Juni 2014 ATH-Heinl GmbH & Co. KG/ Hans Heinl (Geschäftsführer) ZMIANY I MODYFIKACJE W UŻĄDZENIU ZWALNIAJĄ PRODUCENTA OD WSZELKIEJ ODPOWIEDZIALNOŚCI

26 Zakres gwarancji produktu - pięć lat na konstrukcję maszyny - gwarancja w kontekście typowych zdarzeń i elementów, takich jak zasilacz, siłowniki, obrotnica, pyty gumowe, linki, zawory, wyłączniki itp. Jest ograniczona do jednego roku - ATH-Heinl naprawi lub wymieni wadliwy element po zwrocie części uszkodzonej Gwarancja nie obejmuje: - wad spowodowanych zwykłym zużyciem materiału, nadużycia i niewłaściwe użytkowaniem sprzętu, uszkodzenia powstałe podczas transportu, nieprawidłowa instalacja lub brak wymaganej konserwacji - szkody wynikające z zaniedbań nabywcy lub postępowania niezgodnego z zaleceniami zawartymi w instrukcji użytkownika - normalne zużycie elementów - jakikolwiek elementy uszkodzone w transporcie - inne części nie wymienione, które można ogólnie uznać za części zużywalne - szkody spowodowane przez deszcz, nadmierna wilgoć, korozję i inne zanieczyszczenia - uszkodzenia kosmetyczne nie powinny zakłócać funkcjonalności wyważarki GWARANCJA JEST WAŻNA PO WYSŁANIU WYPEŁNIONEJ KARTY GWARANCYJNEJ Należy zauważyć, że wszelkie uszkodzenia lub wadliwe działanie spowodowane nieprzestrzeganiem instrukcji obsługi, nieprzestrzeganiem prac konserwatorskich, złym źródło zasilania (pole wirujące, napięcie znamionowe itp.) lub niewłaściwym użytkowaniem (ponad udźwig, montaż na dworze, zmiany techniczne) gwarancja nie obowiązuje. Jako pomoc zanotuj podstawowe dane wyważarki: Producent i typ użytych kotw mocujących:

27 LISTA CZĘŚCI ZAMIENNYCH ATH W

28 RYSUNKI ZŁOŻENIOWE Obudowa

29 Gehäuse 10-1 Nr. Material Nr. Bezeichnung Spezifikation Anzahl Gewichteablage Stromplatine Handgriff SY Innen-Sechskant-Schraube GB/T M8x Federscheibe GB/T Beilagscheibe GB/T Beilagscheibe GB/T Kreuzschraube rundkopf GB/T M4x Gehäuseabdeckung links SY Hebeeinrichtung Hauptschalter Gehäuse SY Sechskant-Schraube GB/T M8x Sechskant-Mutter GB/T M Lenkrolle Ø Rändelschraube M18x Grundrahmen SY Frontrad SY Achse für Frontrad SY Sprengring GB Innen-Sechskant-Schraube GB/T M6x Innen-Sechskant-Schraube GB/T M6x Innen-Sechskant-Schraube GB/T M6x Gehäuseabdeckung rechts SY Bremse Bj Kreuzschraube rundkopf GB/T M4x Sechskant-Mutter GB/T M Gehäuseabdeckung rechts-oben SY Wuchtwelle Messvorrichtung Schwarz Konusaufnahme Grundplatte Konusaufnahme SY Innen-Sechskant-Schraube GB/T M6x Einsteckmutter

30 Górna osłona Gewichteablage 10-2 Nr. Material Nr. Bezeichnung Spezifikation Anzahl Dislayplatte SY Kreuzschraube senkkopf GB/T M3X Federring GB/T Sechskant-Mutter GB/T M Panel SY Steuerplatine SY Display Grundplatte Tastatur SY Sechskant-Mutter GB/T M Federring GB/T Kreuzschraube senkkopf GB/T M3X Tastaturfolie SY

31 Płyta główna Stromplatine 10-3 Nr. Material Nr. Bezeichnung Spezifikation Anzahl Sechskant-Mutter GB/T M Federring GB/T Federring GB/T Kreuzschrauben GB/T M4X Sechskant-Schraube GB/T M6x Sechskant-Mutter GB/T M Transformator 220V~ 双 9V 25W Grundplatte SY Kreuzschraube senkkopf GB/T M3X Hitzeschild CB Sechskant-Mutter GB/T M Stromplatine

32 Mechanizm podnoszący

33 Hubeinheit 1-1 Nr. Material Nr. Bezeichnung Spezifikation Anzahl Innen-Sechskant-Schraube GB/T M8x Federring GB/T Beilagscheibe GB/T Getriebeabdeckung SY Getriebebox SY Lager SY Hubwelle mit Tellerrad SY Beilagscheibe GB/T Innen-Sechskant-Schraube GB/T M6x Triebling SY Stahlring GB/T Getriebeabdeckung SY Innen-Sechskant-Schraube GB/T M8x Anschlussstück SY Beilagscheibe GB/T Selbstsichernde Mutter GB/T M Selbstsichernde Mutter GB/T M Beilagscheibe GB/T Innen-Sechskant-Schraube GB/T M8x Antriebswelle SY Passfeder GB/T X7X Handrad Beilagscheibe SY Innen-Sechskant-Schraube GB/T M8x Achse SY Beilagscheibe GB/T Innen-Sechskant-Schraube GB/T M5X Innen-Sechskant-Schraube GB/T M8X Federring GB/T Beilagscheibe GB/T Mutter SY

34 Mechanizm hamulca

35 Bremsmechanismus 10-5 Nr. Material Nr. Bezeichnung Spezifikation Anzahl Umlenkung SY Achse SY Selbstsichernde Mutter GB/T M Innen-Sechskant-Schraube GB/T M8X Sechskant-Mutter GB/T M Mitnahmewelle SY Selbstsichernde Mutter GB/T M Innen-Sechskant-Schraube GB/T M6X Innen-Sechskant-Schraube GB/T M6X Bremsbacke SY Beilagscheibe GB/T Federring GB/T Sechskant-Mutter GB/T M Federring GB/T Beilagscheibe GB/T Bremshebel SY Rückzugfeder SY Handgriff Ø14 450W Hebel SY Innen-Sechskant-Schraube GB/T M8X

36 Wał wyważarki Wuchtwelle 10-6 Nr. Material Nr. Bezeichnung Spezifikation Anzahl Wellenaufnahme SY Innen-Sechskant-Schraube GB/T M4x Zahnscheibe 32T - CB Innen-Sechskant-Schraube GB/T M6x Abdeckung für Lager SY Rillenkugellager 6007 GB/T Nutmutter GB/T M35x Rillenkugellager 6006 GB/T Sprengring 30 GB Wuchtwellengehäuse SY Wuchtwelle SY

37 Ramie pomiarowe Messarm 10-7 Nr. Material Nr. Bezeichnung Spezifikation Anzahl Druckfeder CB Spannstift GB/T Ø4X Messstab CB Führungselement kurz CB Sprengring GB Ø Mutter CBY-NLC Führungselement mit Gewinde CBY-NLC Messarm Führungselement lang CB Innen-Sechskant-Schraube GB/T M6X

38 Czujniki piezoelektryczne Piezo-Sensoren 10-8 Nr. Material Nr. Bezeichnung Spezifikation Anzahl Sechskant-Mutter GB/T M Beilagscheibe CB Drucksensor (horizontal) Ø Aufnahmeachse SY Gewindestift SY Drucksensor (vertikal) Ø Zuleitung 53(RVV) 3x0.75mm²x1.5m Federring GB/T

39 Fotokomórka Lichtschranke 10-9 Nr. Material Nr. Bezeichnung Spezifikation Anzahl Innen-Sechskant-Schraube GB/T M4x Federring GB/T Beilagscheibe GB/T Lichtschranke 32T Sechskant-Mutter GB/T M Federring GB/T Beilagscheibe GB/T Lichtschranken-Aufnahme SY Kreuzschrauben GB/T M3x

40 Akcesoria Zubehör Nr. Material Nr. Bezeichnung Spezifikation Anzahl Messlehre Innen-6-Kant Winkelschlüssel 6mm Auswuchtgewicht 50g Auswuchtgewicht 100g Auswuchtgewicht 150g Auswuchtgewicht 200g Auswuchtgewicht 250g Auswuchtgewicht 300g Auswuchtgewicht 350g Auswuchtgewicht 400g Auswuchtgewicht 450g Auswuchtgewicht 500g Gewichte-Hammer Distanzring SY Doppelkonus CB Konus 1 CB Konus 2 CB Konus 3 CB Konus 4 CB Konus 5 CB Schnellspannmutter Ø40 mit Handgriffen Innen-Sechskant-Schraube GB/T M10X
