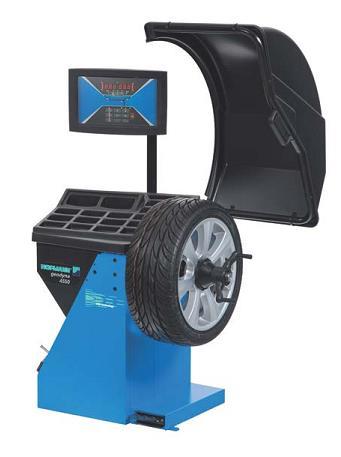

Geodyna 4550/4550p. Zalety: 2D SAPE - automatyczny system wprowadzania średnicy oraz odległości felgamaszyna.

Transkrypt

1 Geodyna 4550/4550p Zalety: 2D SAPE - automatyczny system wprowadzania średnicy oraz odległości felgamaszyna. SMART SONAR - automatyczne bezkontaktowe wprowadzanie szerokości felgi VPM Wirtualny pomiar płaszczyzn korekcyjnych precyzja i powtarzalność: Funkcja easyweight - szybkie mocowanie ciężarków klejonych na dolnej płaszczyźnie korekcyjnej felgi dzięki wskaźnikowi laserowemu Geodyna 4550p z funkcją Power Clamp - elektromechaniczny uchwyt mocujący koło na wale wyważarki QuickBal - redukcja cyklu pomiarowego wyważania. Tylko liczba obrotów faktycznie wymagana jest zadana, do uzyskania dokładnego pomiaru niewyważenia Krótki cykl start stop: 4.5 sekundy (felga 15 )

2 Specyfikacja techniczna: Obsługiwane pojazdy Samochody osobowe / dostawcze / motocykle / pojazdy terenowe / motocykle (wymagany dodatkowy adaptor) Wyświetlacz Podwójny 3-cyfrowy wyświetlacz LED Prędkość obrotowa 200 obr/min Dokładność wyważenia 1 g (0.035 uncje) Mocowanie koła Geodyna 4550 Ręcznie (nakrętka szybkomocyjąca) Geodyna 4550p elektromechaniczny uchwyt mocujący Wprowadzanie danych dystans felga-masz. Automatyczne, ramię pomiarowe Wprowadzanie danych - średnica obręczy Wprowadzanie danych - szerokość obręczy Średnica obręczy ręczne 8-32 " Średnica obręczy - automatycznie 8-25 " Szerokość obręczy - ręczne 1-20 " Szerokość obręczy - Smart Sonar 3-15 " Zakres pracy Smart Sonar średnica felgi " Automatyczne, ramię pomiarowe Automatyczne, bezkontaktowe (Smart Sonar) Średnica wału Długość wału Max. dystans felga-maszyna Wybór programu wyważania Wykrywanie pozycji szprych Rozpoczęcie pomiaru Zatrzymanie koła po pomiarze Blokada wału Umieszczanie ciężarków nabijanych Umieszczanie ciężarków klejonych Tryby ALU EasyALU Tryb dzielenia ciężarków Program optymalizacji Wyważanie felgi Samokalibracja Bicie boczne / bicie promieniowe Asanetwork Pomoc on-line Wydruk Podnośnik koła Szerokość koła Max. średnica koła Max. waga koła Zasilanie 40 mm (1,57 cala) 190 mm (7,5 cala) 235 mm (9,2 cala) Ręcznie Ręcznie Automatyczne, przycisk lub osłona koła Automatyczne Mechaniczna (pedał) 12 godz. Ramię pomiarowe, lub na godz.5 za pomocą funkcji easyalu 5 ALU + 2 ALU-P Brak Brak Nie Nie Opcja, BW (508mm) 42 (1050mm) 70kg 230V 1faza 50/60 Hz

3 Wymiary: Wymiary szer. x głęb. x wys. (tylko maszyna, osłona koła otwarta) Waga netto 1266 mm x 850 mm x 1050 mm 140 kg

4 Główne cechy Funkcja easyweight Wskaźnik laserowy dokładne, szybkie i łatwe rozwiązanie do mocowania klejonych ciężarków na dolna płaszczyznę korekcyjną felgi Zapobiega niewłaściwemu umieszczeniu ciężarka. Dolna płaszczyzna felgi jest bardziej wygodna do mocowania ciężarka przez operatora Wprowadzanie danych Automatyczne wprowadzanie średnicy felgi oraz odległości felga-maszyna Geodyna 4550 jest wyposażona w automatyczny system wprowadzania danych średnicy oraz dystansu felga-maszyna. Poprzez przyłożenie ramienia pomiarowego do przypuszczalnego punktu mocowania ciężarka, Geodyna 4550 automatycznie zapisze wartości do obliczenia niewyważenia. Po zakończeniu pomiaru operator jest prowadzony przez ramie pomiarowe lub tryb easyweight do miejsca mocowania ciężarka. Wprowadzanie danych Automatyczne wprowadzanie szerokości felgi przez Smart Sonar SMART SONAR z automatycznym bezkontaktowym wprowadzaniem szerokości obręczy jest funkcją standardowego wyposażenia Geodyny SMART SONAR automatycznie wykrywa szerokość koła. Pomiar rozpoczyna się po całkowitym opuszczeniu osłony koła. Korzyści: - Oszczędności 30% czasu w porównaniu do ręcznego wprowadzania - Brak błędów operatora - Brak potrzeby używania cyrkla

5 Funkcja easyalu Wyważarka automatycznie wykrywa tryb wyważania ALU-P lub felgę stalową Funkcja easyalu redukuje czas i procedurę przygotowania koła do wyważania VMP - Wirtualny Pomiar Płaszczyzn Korekcyjnych Opatentowana technologia Wirtualnego Pomiaru Płaszczyzn Korekcyjnych zapewnia wysoką niezawodność o zwiększonej dokładności. Zmiany czułości spowodowane temperaturą, wilgotnością, przeciążeniami, zmęczeniem itp. mają mniejszy wpływ na jakość pomiaru. Stała prędkość obrotowa Geodyna 4550 jest wyważarką z napędem pasowym, co sprawia, że podczas pomiaru prędkość obrotowa jest zawsze stała i wynosi 200 obr/min W urządzeniach bez silnika lub z napędem ciernym, prędkość obrotowa jest niestała co powoduje dużą niedokładność zmierzonych wyników. Ta niedokładność jest szczególnie ważna, jeśli chodzi o dynamiczne wyważanie kół motocyklowych lub lekkich kół samochodowych Redukcja czasu pracy Funkcja QuickBAL sprawia, że tylko liczba obrotów faktycznie wymagana, jest zadana do uzyskania dokładnego pomiaru niewyważenia. Rezultatem jest czas cyklu pomiarowego obniżony o 30%, przy zachowaniu wysokiej dokładności: dla standardowego koła o ciężarze 16 kg i wymiarach 195/65 x 15, czas pełnego cyklu jest zredukowany do mniej niż 4.5 sekundy. Dzięki systemowi SMART SONAR unikniemy ręcznego wprowadzania szerokości koła, dzięki czemu zmniejszymy prawdopodobieństwo popełnienia błędu i oszczędzimy czas. Intuicyjny wyświetlacz Geodyna 4550 jest wyposażona w podwójny 3- cyfrowy wyświetlacz LED Duże LED-owe cyfry pokazują wartości niewyważenia, a jasne wskaźniki pokazują miejsce mocowania ciężarków.

6 Tryb dzielenia ciężarków korekcyjnych Tryb dzielenia klejonych ciężarków korekcyjnych jest łatwo dostępny poprzez interfejs użytkownika Warsztat może zaoferować dodatkową usługę dla klienta, polegającą na ukryciu ciężarków klejonych za dwoma sąsiadującymi szprychami w taki sposób że nie będą one widoczne z zewnątrz. Kompaktowe wymiary Geodyna 4550 jest jedną z najmniejszych wyważarek w branży, posiada jednak funkcję automatycznego wprowadzania średnicy felgi i osadzenia oraz możliwość obsługi kół do 70 kg i średnicy do 42 ". Ponieważ osłona koła zajmuje niewiele miejsca Geodyna 4550 może być umiejscowiona w pobliżu ściany. Doskonała dla małej i średniej wielkości warsztatu nie wymagających dużej przestrzeni. Uchwyt elektromechaniczny Koło jest mocowane na wyważarce przez opatentowany uchwyt elektromechaniczny Power Clamp oraz stożek. Do dokładniejszego mocowania można zastosować profesjonalny uchwyt do centrowania kół (typu Quick Plate). Zaletą tego uchwytu jest dokładność mocowania koła, co jest niezmiernie ważne dla każdej operacji wyważania. Blokada wału głównego Po naciśnięciu pedału blokady mamy możliwość zatrzymania koło w dowolnej pozycji Blokada pomaga operatorowi umieścić ciężarek korekcyjny szybciej i dokładniej

7 Akcesoria standardowe: Pierścień dystansowy (nr. ref / EAC0058D08A) Bęben uniwersalny (nr ref / EAC0058D07A) Podkładka zabezpieczająca bęben uniwersalny (nr. ref / EAC0058D15A) Duży stożek ( Ø mm ) (nr. ref / EAM0005D25A) Średni stożek ( Ø mm ) (nr. ref / EAM0005D24A) Mały stożek ( Ø mm ) (nr. ref / EAM0005D23A) Cyrkiel pomiarowy (nr. ref / EAA0247G21A ) Ciężar korekcyjny (nr. ref / EAM0005D40A) Cęgi montażowe (nr. ref / EAA0247G22A ) Zestaw kołków montowanych na lewej stronie wyważarki (nr. ref / EAA0277D56A)

8 Akcesoria dodatkowe: Wzmocniona głowica montażowa ( Ø mm ) (nr. ref / EAK0257G26A) Płyta dociskowa (patrz cennik dla różnych typów) Pierścienie centrujące (patrz cennik dla różnych typów) Narzędzie do demontażu ciężarków korekcyjnych (nr. ref / EEHT300A) Kołpak dociskowy do felg aluminiowych (Ø 200 mm) (nr. ref / EAA0307G82A) Przystawka do motocykli z jednym tylnym amortyzatorem (np. Honda, Aprilia, Yamaha, BMW) (patrz cennik dla różnych typów) Przystawka motocyklowa I. Geodyna 4550 (nr. ref / EAA0260D80A ) Uniwersalna przystawka SCA-I do kół bez otworu centrującego. Geodyna 4550 (nr. ref / EAA0277D33A ) Przystawka motocyklowa p. Geodyna 4550p (nr. ref / EAA0260D14A) Uniwersalna przystawka SCA-I do kół bez otworu centrującego. Geodyna 4550p (nr. ref / EAA0277D33A ) Akcesoria serwisowe: Zestaw kalibracyjny (nr. ref / EAA0277D12A) Urządzenie do kalibracji ultradźwiękowego sonaru (nr. ref / EAA0344G09A )
