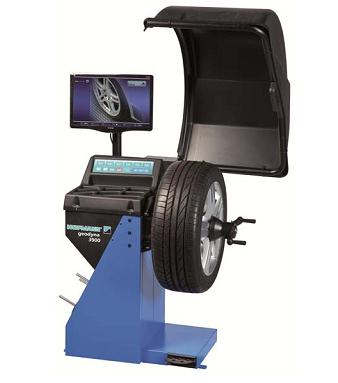

1 Geodyna 3900 Zalety: Automatyczny odczyt szerokości felgi przez Smart Sonar - standardowe wyposażenie dla Geodyna 3900 S - opcjonalne wyposażenie dla Geodyna 3900 Najkrótszy cykl start stop: 6 sekund (felga 15 ) VPM Wirtualny pomiar płaszczyzn korekcyjnych precyzja i powtarzalność: - Dokładność wyważenia: 1 gram - Rozróżnialność kątowa: 0,7 Dzięki unikalnej konstrukcji nie ma potrzeby przeprowadzania okresowych kalibracji Przyjazne dla użytkownika elektroniczne wprowadzanie danych 3D Łatwy w obsłudze interfejs wideo użytkownika Najszybsza wyważarka w swojej klasie

2 Specyfikacja techniczna: Obsługiwane pojazdy Samochody osobowe / lekkie ciężarówki / motocykle Wyświetlacz 19" kolorowy monitor TFT Prędkość obrotowa 200 obr/min Dokładność wyważenia 1 g (0.035 uncje) Czas pełnego cyklu (dla koła 195/65R15) 6 s Długość wału 190 mm (7,5 cala) Średnica wału 40 mm (1,57 cala) Max. dystans felga-maszyna 215 mm (8,5 cala) Średnica obręczy ręczne 8-30 " Średnica obręczy - półautomatyczne 8-25 " Średnica obręczy - Smart Sonar * " Szerokość obręczy - ręczne 1-20 " Szerokość obręczy - Smart sonar * 3-15 " Wprowadzanie danych dystans felga-masz. Półautomatyczne Wprowadzanie danych - średnica obręczy Wprowadzanie danych - szerokość obręczy * Standard w Geodyna 3900 S, opcja w Geodyna Półautomatyczne Automatyczne, bezdotykowe (Smart Sonar)* Wybór programu wyważania Wykrywanie pozycji szprych Mocowanie koła Rozpoczęcie pomiaru Zatrzymanie koła po pomiarze Blokada wału Umieszczanie ciężarków zaciskowych Umieszczanie ciężarków klejonych Tryby ALU Tryb dzielenia ciężarków Bicie boczne / bicie promieniowe Program optymalizacji Diagnostyka koła Diagnostyka bieżnika i ścian bocznych Pomiar głębokości bieżnika Optiline Asanetwork Samokalibracja Pomoc on-line Wydruk Podnośnik koła Przegródki na ciężarki Max. szerokość koła Ręcznie Ręcznie Ręcznie Automatyczne, przycisk lub osłona koła Automatyczne Mechaniczna (pedał) 12 godz. 12 godz. (wskaźnik SAPE dla ALU-P) 5 ALU + 3 ALU-P Brak Brak Brak Opcja Osiem 20 "(508 mm)

3 Max. średnica koła Max. waga koła Zasilanie 42 "(1050 mm) 70 kg 230V 1faza 50/60 Hz Wymiary: Wymiary szer. x głęb. x wys mm x 781 mm x 1834 mm (tylko maszyna, osłona koła otwarta) (40 "x 30" x 72 ") Waga netto 82 kg Właściwości: VMP - Wirtualny Pomiar Płaszczyzn Korekcyjnych Opatentowana technologia Wirtualnego Pomiaru Płaszczyzn Korekcyjnych zapewnia wysoką niezawodność o zwiększonej dokładności. Zmiany czułości spowodowane temperaturą, wilgotnością, przeciążeniami, zmęczeniem itp. mają mniejszy wpływ na jakość pomiaru. Wynik pomiaru jest bardziej dokładny jak również występuje zmniejszona potrzeba kalibracji.

4 Wprowadzanie danych: Aautomatyczne wprowadzanie średnicy felgi oraz osadzenia Geodyna 3900 jest wyposażona w automatyczny system wprowadzania danych średnicy oraz dystansu felgamaszyna. Poprzez przyłożenie ramienia pomiarowego do przypuszczalnego punktu mocowania ciężarka, geodyna 3900 automatycznie zapisze wartości do obliczenia niewyważenia. Wprowadzanie danych: Automatyczne wprowadzanie szerokości felgi przez Smart Sonar SMART SONAR z automatycznym bezkontaktowym wprowadzaniem szerokości obręczy jest funkcją standardowego wyposażenia geodyny 3900 S, ale również jest dostępna jako opcja w geodynie SMART SONAR automatycznie wykrywa szerokość koła. Pomiar rozpoczyna się po całkowitym opuszczeniu osłony koła. Korzyści: - Oszczędności 30% czasu w porównaniu do ręcznego wprowadzania - Brak błędów operatora - Brak potrzeby używania cyrkla Stała prędkość obrotowa: Geodyna 3900 jest wyważarką z napędem pasowym, co sprawia, że podczas pomiaru prędkość obrotowa jest zawsze stała i wynosi 200 obr/min W urządzeniach bez silnika lub z napędem ciernym, prędkość obrotowa jest niestała co powoduje dużą niedokładność zmierzonych wyników. Ta niedokładność jest szczególnie ważna, jeśli chodzi o dynamiczne wyważanie kół motocyklowych lub lekkich kół samochodowych Redukcja czasu pracy: Funkcja QuickBAL sprawia, że tylko liczba obrotów faktycznie wymagana, jest zadana do uzyskania dokładnego pomiaru niewyważenia. Rezultatem jest czas cyklu pomiarowego obniżony o 30%, przy zachowaniu wysokiej dokładności: dla standardowego koła o ciężarze 16 kg i wymiarach 195/65 x 15, czas pełnego cyklu jest zredukowany do mniej niż 6-ciu sekund. Dzięki systemowi SMART SONAR unikniemy ręcznego wprowadzania szerokości koła, dzięki czemu zmniejszymy prawdopodobieństwo popełnienia błędu i oszczędzimy czas.

5 Kompaktowe wymiary: Geodyna 3900 jest jedną z najmniejszych wyważarek w branży, posiada jednak funkcję automatycznego wprowadzania średnicy felgi i osadzenia oraz możliwość obsługi kół do 70 kg i średnicy do 42 ". Ponieważ osłona koła zajmuje niewiele miejsca Geodyna 3900 może być umiejscowiona w pobliżu ściany. Doskonała dla małej i średniej wielkości warsztatu nie wymagających dużej przestrzeni. Czytelny interfejs: Geodyna 3900 jest wyposażona w 19 monitor TFT oraz prosty i przejrzysty interfejs dzięki któremu wyważarka jest bardzo łatwa w obsłudze. Tryb dzielenia ciężarków korekcyjnych: Tryb dzielenia klejonych ciężarków korekcyjnych jest łatwo dostępny poprzez interfejs użytkownika Warsztat może zaoferować dodatkową usługę dla klienta, polegającą na ukryciu ciężarków klejonych za dwoma sąsiadującymi szprychami w taki sposób że nie będą one widoczne z zewnątrz.

6 Akcesoria standardowe: Gwintowany wał napędowy, Ø 40 mm, długość190 mm (nr. ref / EAM0005D15A) Nakrętka szybkomocująca (nr. ref / EAA0263G66A) Pierścień dystansowy (nr. ref / EAC0058D08A) Bęben uniwersalny (nr ref / EAC0058D07A) Podkładka zabezpieczająca bęben uniwersalny (nr. ref / EAC0058D15A) Duży stożek ( Ø mm ) (nr. ref / EAM0005D25A) Średni stożek ( Ø mm ) (nr. ref / EAM0005D24A) Mały stożek ( Ø mm ) (nr. ref / EAM0005D23A) Zestaw Smart Sonar (nr. ref. EAK0279G72A) - standardowe wyposażenie dla Geodyna 3900 S - opcjonalne wyposażenie dla Geodyna 3900 Po zamontowaniu urządzenia konieczne jest przeprowadzenie kalibracji sonaru poprzez użycie odpowiednich akcesoriów (nr. ref ) Cyrkiel pomiarowy (nr. ref / EAA0247G21A ) Ciężar korekcyjny (nr. ref / EAM0005D40A) Cęgi montażowe (nr. ref / EAA0247G22A ) Zestaw kołków montowanych na lewej stronie wyważarki (nr. ref / EAA0277D56A)

7 Akcesoria dodatkowe: Wzmocniona głowica montażowa ( Ø mm ) (nr. ref / EAK0257G26A) Płyta dociskowa Pierścienie centrujące Stożkowy pierścień centrujący Narzędzie do demontażu ciężarków korekcyjnych (nr. ref / EEHT300A) Przystawka motocyklowa I (nr. ref / EAA0260D80A ) Przystawka do motocykli z jednym tylnym amortyzatorem (np. Honda, Aprilia, Yamaha, BMW) Uniwersalna przystawka SCA-I do kół bez otworu centrującego (nr. ref / EAA0277D33A ) Kołpak dociskowy do felg aluminiowych (Ø 200 mm) (nr. ref / EAA0307G82A) Akcesoria serwisowe: Zestaw kalibracyjny (nr. ref / EAA0277D12A) Urządzenie do kalibracji ultradźwiękowego sonaru (nr. ref / EAA0344G09A )
