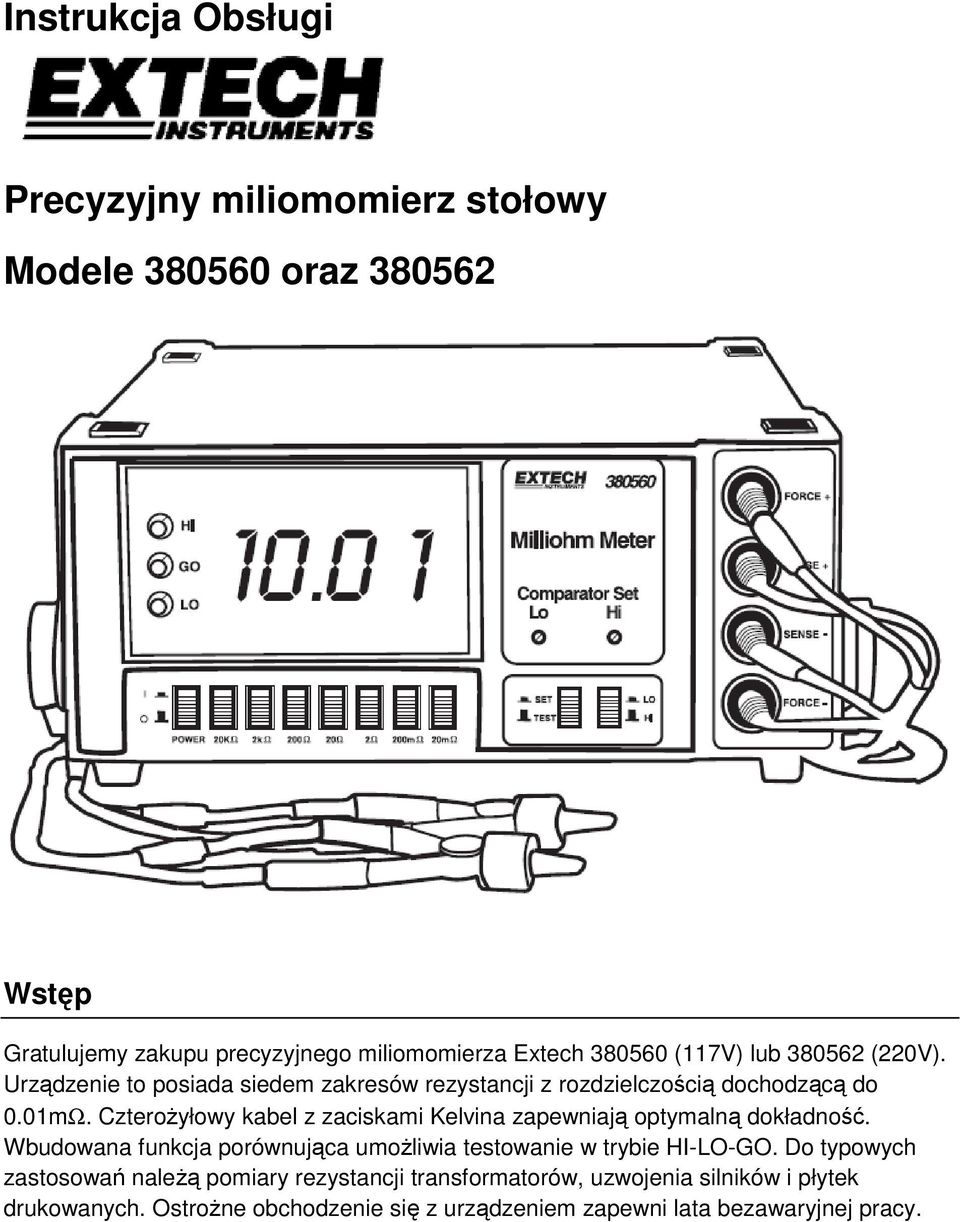

1 Instrukcja Obsługi Precyzyjny miliomomierz stołowy Modele oraz Wstęp Gratulujemy zakupu precyzyjnego miliomomierza Extech (117V) lub (220V). Urządzenie to posiada siedem zakresów rezystancji z rozdzielczością dochodzącą do 0.01mΩ. Czterożyłowy kabel z zaciskami Kelvina zapewniają optymalną dokładność. Wbudowana funkcja porównująca umożliwia testowanie w trybie HI-LO-GO. Do typowych zastosowań należą pomiary rezystancji transformatorów, uzwojenia silników i płytek drukowanych. Ostrożne obchodzenie się z urządzeniem zapewni lata bezawaryjnej pracy.

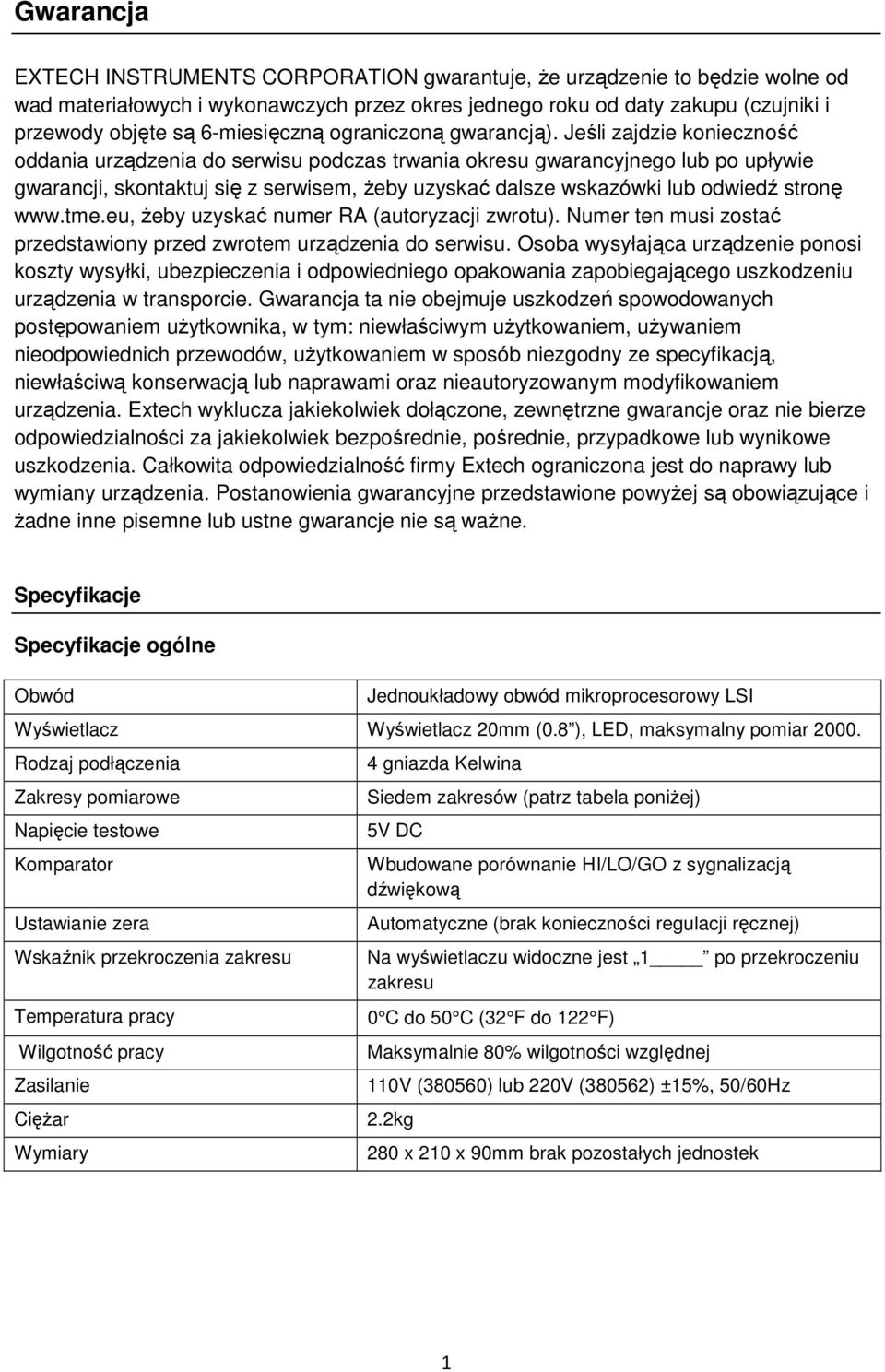

2 Gwarancja EXTECH INSTRUMENTS CORPORATION gwarantuje, że urządzenie to będzie wolne od wad materiałowych i wykonawczych przez okres jednego roku od daty zakupu (czujniki i przewody objęte są 6-miesięczną ograniczoną gwarancją). Jeśli zajdzie konieczność oddania urządzenia do serwisu podczas trwania okresu gwarancyjnego lub po upływie gwarancji, skontaktuj się z serwisem, żeby uzyskać dalsze wskazówki lub odwiedź stronę żeby uzyskać numer RA (autoryzacji zwrotu). Numer ten musi zostać przedstawiony przed zwrotem urządzenia do serwisu. Osoba wysyłająca urządzenie ponosi koszty wysyłki, ubezpieczenia i odpowiedniego opakowania zapobiegającego uszkodzeniu urządzenia w transporcie. Gwarancja ta nie obejmuje uszkodzeń spowodowanych postępowaniem użytkownika, w tym: niewłaściwym użytkowaniem, używaniem nieodpowiednich przewodów, użytkowaniem w sposób niezgodny ze specyfikacją, niewłaściwą konserwacją lub naprawami oraz nieautoryzowanym modyfikowaniem urządzenia. Extech wyklucza jakiekolwiek dołączone, zewnętrzne gwarancje oraz nie bierze odpowiedzialności za jakiekolwiek bezpośrednie, pośrednie, przypadkowe lub wynikowe uszkodzenia. Całkowita odpowiedzialność firmy Extech ograniczona jest do naprawy lub wymiany urządzenia. Postanowienia gwarancyjne przedstawione powyżej są obowiązujące i żadne inne pisemne lub ustne gwarancje nie są ważne. Specyfikacje Specyfikacje ogólne Obwód Jednoukładowy obwód mikroprocesorowy LSI Wyświetlacz Wyświetlacz 20mm (0.8 ), LED, maksymalny pomiar Rodzaj podłączenia Zakresy pomiarowe Napięcie testowe Komparator Ustawianie zera Wskaźnik przekroczenia zakresu Temperatura pracy Wilgotność pracy Zasilanie Ciężar Wymiary 4 gniazda Kelwina Siedem zakresów (patrz tabela poniżej) 5V DC Wbudowane porównanie HI/LO/GO z sygnalizacją dźwiękową Automatyczne (brak konieczności regulacji ręcznej) Na wyświetlaczu widoczne jest 1 po przekroczeniu zakresu 0 C do 50 C (32 F do 122 F) Maksymalnie 80% wilgotności względnej 110V (380560) lub 220V (380562) ±15%, 50/60Hz 2.2kg 280 x 210 x 90mm brak pozostałych jednostek 1

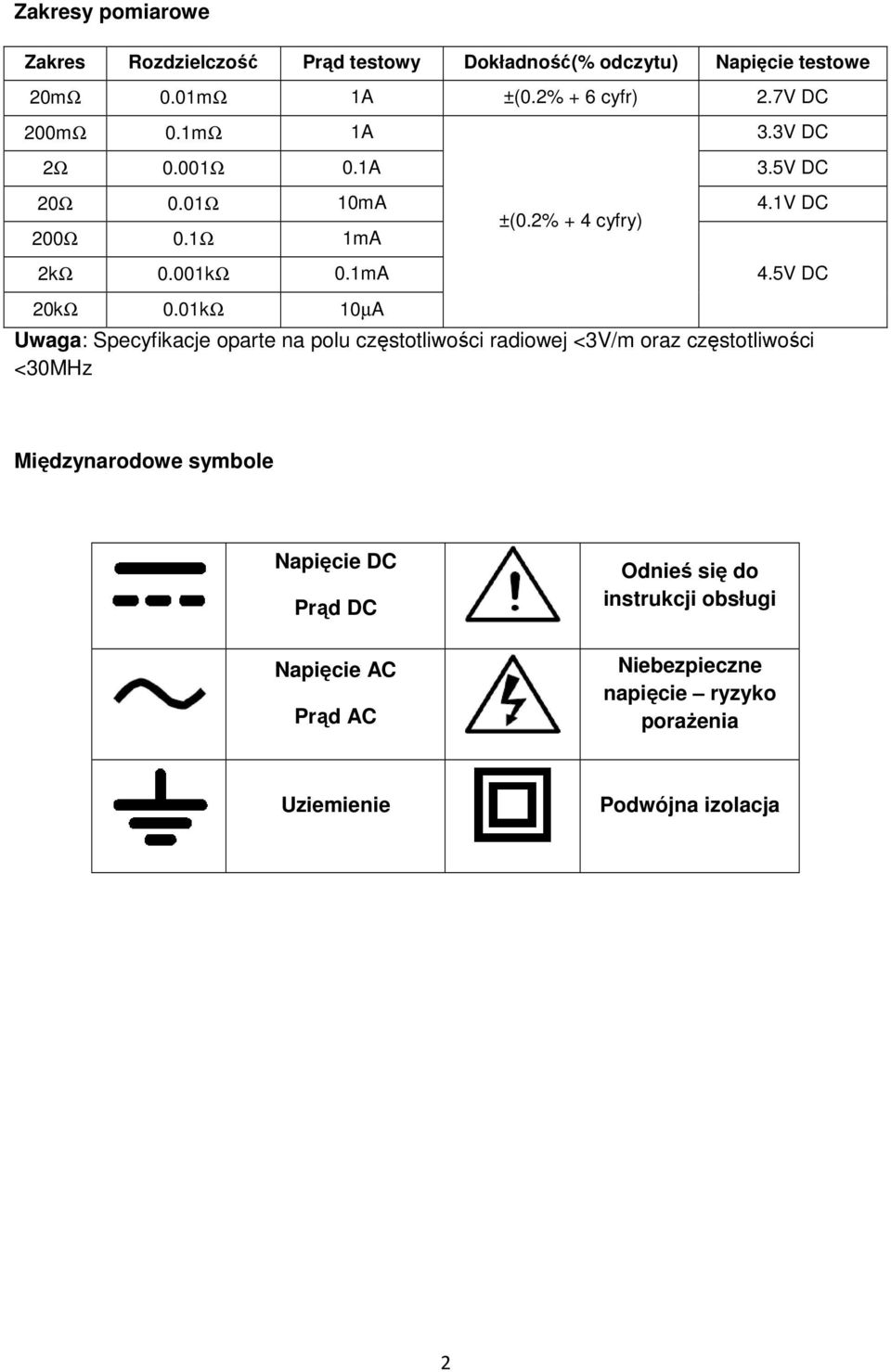

3 Zakresy pomiarowe Zakres Rozdzielczość Prąd testowy Dokładność(% odczytu) Napięcie testowe 20mΩ 0.01mΩ 1A ±(0.2% + 6 cyfr) 2.7V DC 200mΩ 0.1mΩ 1A 3.3V DC 2Ω 0.001Ω 0.1A 3.5V DC 20Ω 0.01Ω 10mA 4.1V DC ±(0.2% + 4 cyfry) 200Ω 0.1Ω 1mA 2kΩ 0.001kΩ 0.1mA 20kΩ 0.01kΩ 10µA 4.5V DC Uwaga: Specyfikacje oparte na polu częstotliwości radiowej <3V/m oraz częstotliwości <30MHz Międzynarodowe symbole Napięcie DC Prąd DC Napięcie AC Prąd AC Odnieś się do instrukcji obsługi Niebezpieczne napięcie ryzyko porażenia Uziemienie Podwójna izolacja 2

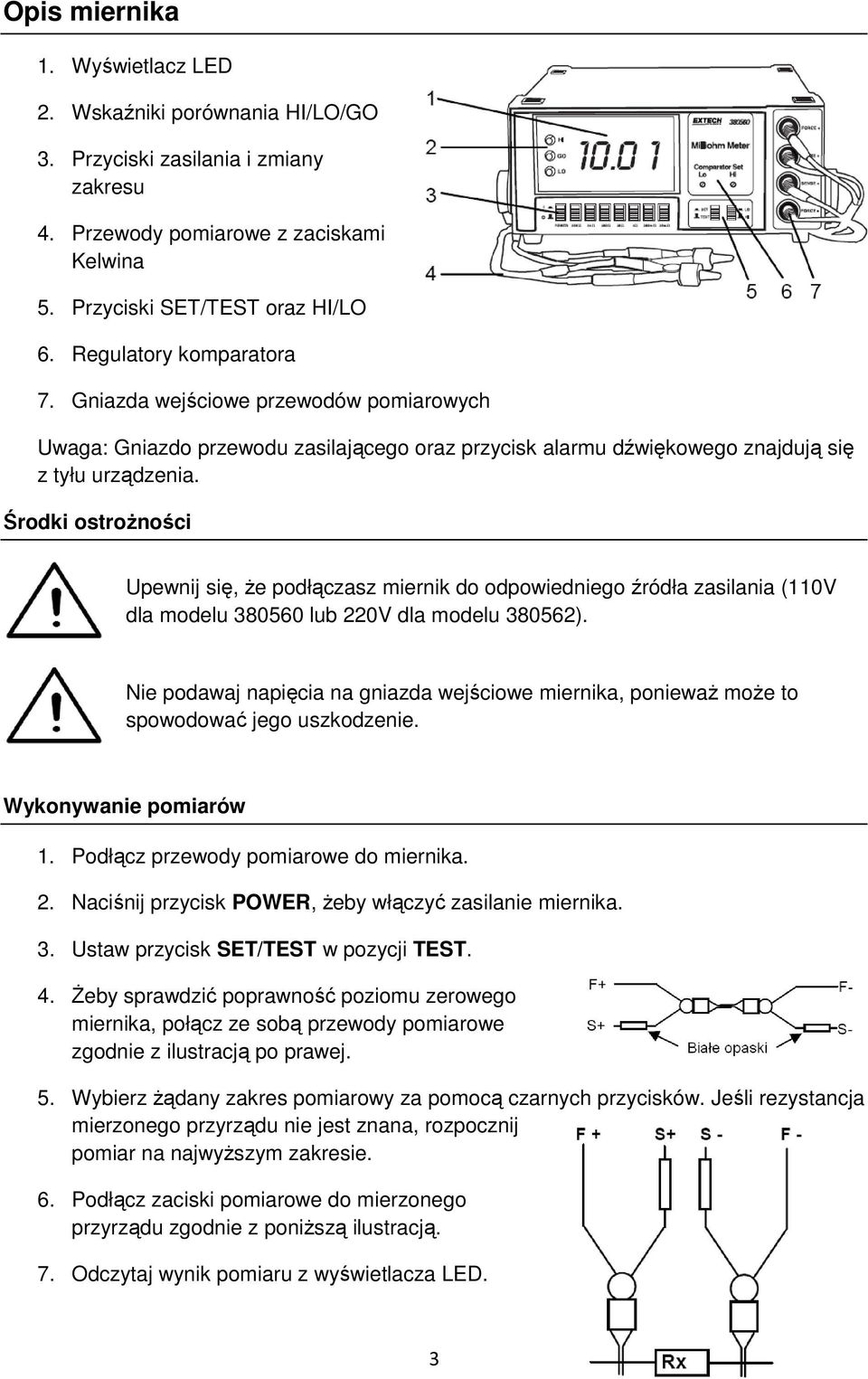

4 Opis miernika 1. Wyświetlacz LED 2. Wskaźniki porównania HI/LO/GO 3. Przyciski zasilania i zmiany zakresu 4. Przewody pomiarowe z zaciskami Kelwina 5. Przyciski SET/TEST oraz HI/LO 6. Regulatory komparatora 7. Gniazda wejściowe przewodów pomiarowych Uwaga: Gniazdo przewodu zasilającego oraz przycisk alarmu dźwiękowego znajdują się z tyłu urządzenia. Środki ostrożności Upewnij się, że podłączasz miernik do odpowiedniego źródła zasilania (110V dla modelu lub 220V dla modelu ). Nie podawaj napięcia na gniazda wejściowe miernika, ponieważ może to spowodować jego uszkodzenie. Wykonywanie pomiarów 1. Podłącz przewody pomiarowe do miernika. 2. Naciśnij przycisk POWER, żeby włączyć zasilanie miernika. 3. Ustaw przycisk SET/TEST w pozycji TEST. 4. Żeby sprawdzić poprawność poziomu zerowego miernika, połącz ze sobą przewody pomiarowe zgodnie z ilustracją po prawej. 5. Wybierz żądany zakres pomiarowy za pomocą czarnych przycisków. Jeśli rezystancja mierzonego przyrządu nie jest znana, rozpocznij pomiar na najwyższym zakresie. 6. Podłącz zaciski pomiarowe do mierzonego przyrządu zgodnie z poniższą ilustracją. 7. Odczytaj wynik pomiaru z wyświetlacza LED. 3

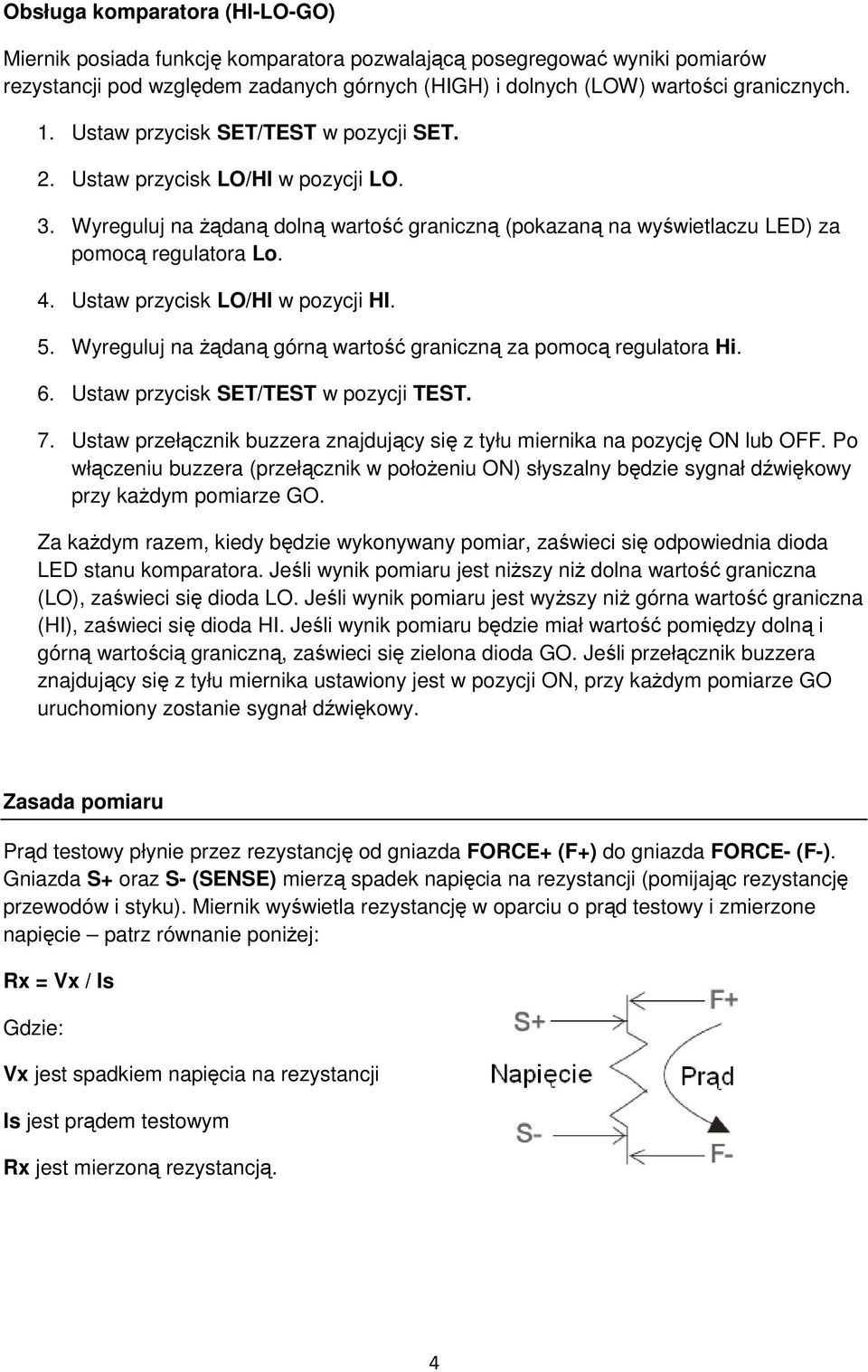

5 Obsługa komparatora (HI-LO-GO) Miernik posiada funkcję komparatora pozwalającą posegregować wyniki pomiarów rezystancji pod względem zadanych górnych (HIGH) i dolnych (LOW) wartości granicznych. 1. Ustaw przycisk SET/TEST w pozycji SET. 2. Ustaw przycisk LO/HI w pozycji LO. 3. Wyreguluj na żądaną dolną wartość graniczną (pokazaną na wyświetlaczu LED) za pomocą regulatora Lo. 4. Ustaw przycisk LO/HI w pozycji HI. 5. Wyreguluj na żądaną górną wartość graniczną za pomocą regulatora Hi. 6. Ustaw przycisk SET/TEST w pozycji TEST. 7. Ustaw przełącznik buzzera znajdujący się z tyłu miernika na pozycję ON lub OFF. Po włączeniu buzzera (przełącznik w położeniu ON) słyszalny będzie sygnał dźwiękowy przy każdym pomiarze GO. Za każdym razem, kiedy będzie wykonywany pomiar, zaświeci się odpowiednia dioda LED stanu komparatora. Jeśli wynik pomiaru jest niższy niż dolna wartość graniczna (LO), zaświeci się dioda LO. Jeśli wynik pomiaru jest wyższy niż górna wartość graniczna (HI), zaświeci się dioda HI. Jeśli wynik pomiaru będzie miał wartość pomiędzy dolną i górną wartością graniczną, zaświeci się zielona dioda GO. Jeśli przełącznik buzzera znajdujący się z tyłu miernika ustawiony jest w pozycji ON, przy każdym pomiarze GO uruchomiony zostanie sygnał dźwiękowy. Zasada pomiaru Prąd testowy płynie przez rezystancję od gniazda FORCE+ (F+) do gniazda FORCE- (F-). Gniazda S+ oraz S- (SENSE) mierzą spadek napięcia na rezystancji (pomijając rezystancję przewodów i styku). Miernik wyświetla rezystancję w oparciu o prąd testowy i zmierzone napięcie patrz równanie poniżej: Rx = Vx / Is Gdzie: Vx jest spadkiem napięcia na rezystancji Is jest prądem testowym Rx jest mierzoną rezystancją. 4

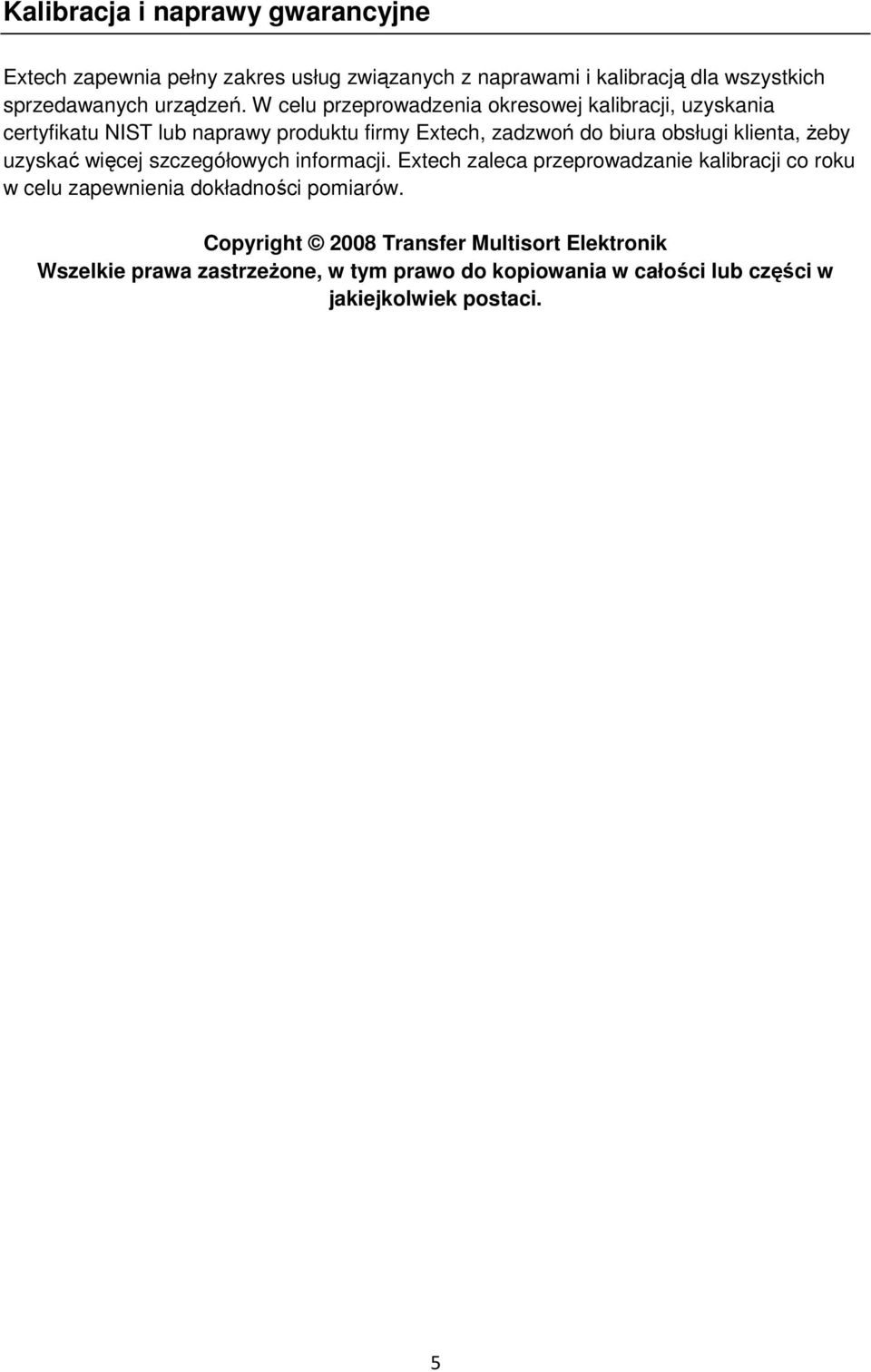

6 Kalibracja i naprawy gwarancyjne Extech zapewnia pełny zakres usług związanych z naprawami i kalibracją dla wszystkich sprzedawanych urządzeń. W celu przeprowadzenia okresowej kalibracji, uzyskania certyfikatu NIST lub naprawy produktu firmy Extech, zadzwoń do biura obsługi klienta, żeby uzyskać więcej szczegółowych informacji. Extech zaleca przeprowadzanie kalibracji co roku w celu zapewnienia dokładności pomiarów. Copyright 2008 Transfer Multisort Elektronik Wszelkie prawa zastrzeżone, w tym prawo do kopiowania w całości lub części w jakiejkolwiek postaci. 5
